GEBRUIKSAANWIJZING DDG461Z MAKITA

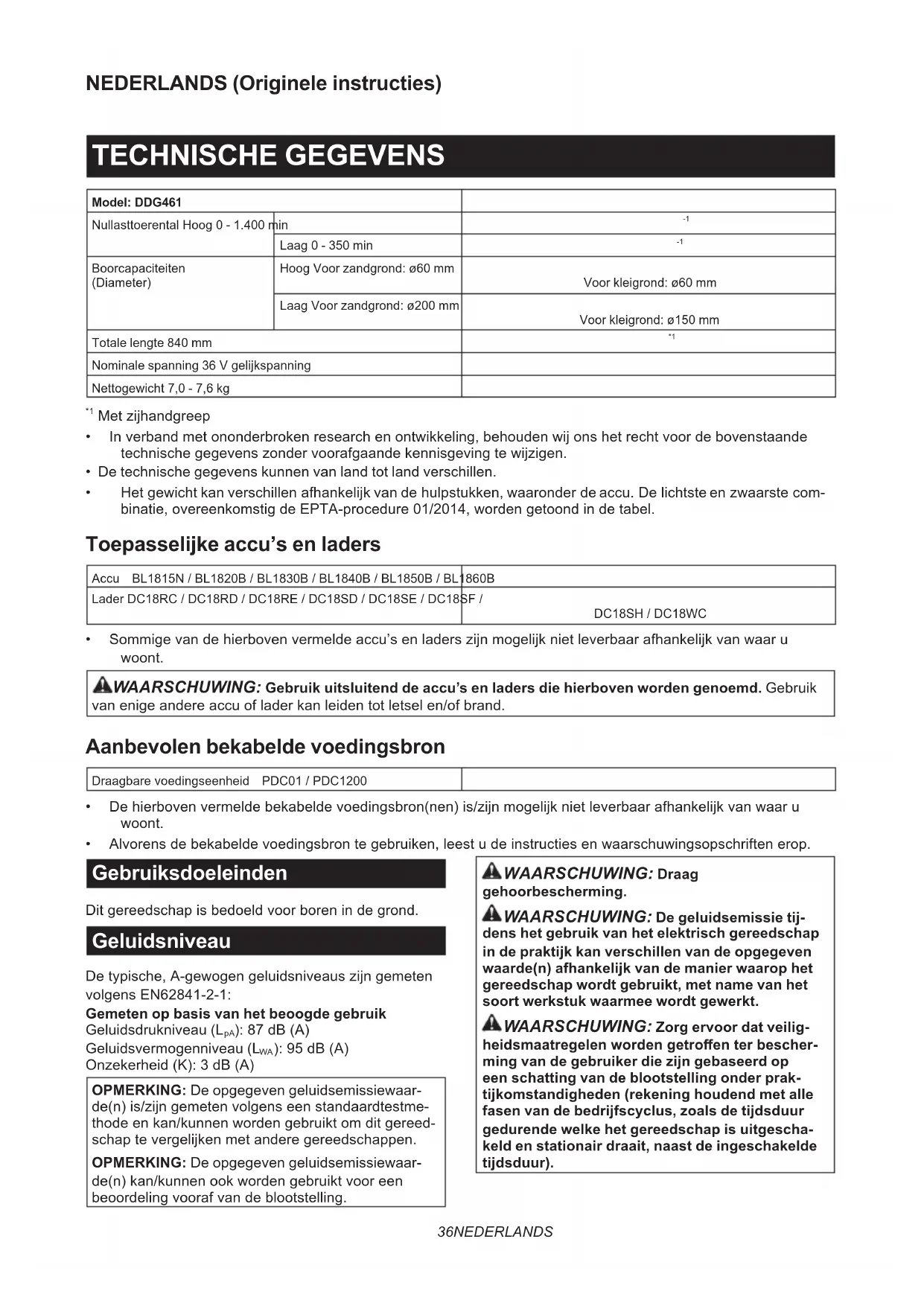

Accugrondboor GEBRUIKSAANWIJZING 36

Boorcapaciteiten (Diameter) Hoog Voor zandgrond: ø60 mm Voor kleigrond: ø60 mm Laag Voor zandgrond: ø200 mm Voor kleigrond: ø150 mm Totale lengte 840 mm

Nominale spanning 36Vgelijkspanning Nettogewicht 7,0 - 7,6 kg

• Inverbandmetononderbrokenresearchenontwikkeling,behoudenwijonshetrechtvoordebovenstaande technischegegevenszondervoorafgaandekennisgevingtewijzigen.

• De technische gegevens kunnen van land tot land verschillen.

• Hetgewichtkanverschillenafhankelijkvandehulpstukken,waaronderdeaccu.Delichtsteenzwaarstecom- binatie,overeenkomstigdeEPTA-procedure01/2014,wordengetoondindetabel. Toepasselijke accu’s en laders Accu BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B Lader DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/ DC18SH/DC18WC

• Sommigevandehierbovenvermeldeaccu’senladerszijnmogelijknietleverbaarafhankelijkvanwaaru woont. WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd.Gebruik vanenigeandereaccuofladerkanleidentotletselen/ofbrand. Aanbevolen bekabelde voedingsbron Draagbarevoedingseenheid PDC01/PDC1200

• Dehierbovenvermeldebekabeldevoedingsbron(nen)is/zijnmogelijknietleverbaarafhankelijkvanwaaru woont.

• Alvorensdebekabeldevoedingsbrontegebruiken,leestudeinstructiesenwaarschuwingsopschriftenerop. Gebruiksdoeleinden Ditgereedschapisbedoeldvoorborenindegrond. Geluidsniveau Detypische,A-gewogengeluidsniveauszijngemeten volgensEN62841-2-1: Gemeten op basis van het beoogde gebruik Geluidsdrukniveau (L

):95dB(A) Onzekerheid(K):3dB(A) OPMERKING: De opgegeven geluidsemissiewaar- de(n)is/zijngemetenvolgenseenstandaardtestme- thodeenkan/kunnenwordengebruiktomditgereed- schaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven geluidsemissiewaar- de(n)kan/kunnenookwordengebruiktvooreen beoordelingvoorafvandeblootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur).37 NEDERLANDS Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteldvolgensEN62841-1: Gemeten op basis van het beoogde gebruik Trillingsemissie (a h,D ):2,5m/s

OPMERKING:Detotaletrillingswaarde(n)is/zijn gemetenvolgenseenstandaardtestmethodeenkan/ kunnenwordengebruiktomditgereedschaptever- gelijkenmetanderegereedschappen. OPMERKING: De opgegeven totale trillingswaar- de(n)kan/kunnenookwordengebruiktvooreen beoordelingvoorafvandeblootstelling. WAARSCHUWING: De trillingsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Verklaringen van conformiteit Alleen voor Europese landen Deverklaringenvanconformiteitzijnbijgevoegdin BijlageAbijdezegebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING Lees alle veiligheidswaar- schuwingen, instructies, afbeeldingen en techni- sche gegevens die bij dit elektrisch gereedschap worden geleverd.Alsnietalleonderstaandeinstructies worden opgevolgd, kan dat leiden tot een elektrische schok,branden/ofernstigletsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een accugrondboor

1. Houd het gereedschap met beide handen vast

aan de daarvoor bedoelde handgrepen.Alsu de controle over het gereedschap verliest, kan dit leidentotpersoonlijkletsel.

2. Steun het elektrisch gereedschap goed af

voordat u het gebruikt. Dit gereedschap produ- ceert een hoog uitgangskoppel en als het gereed- schaptijdensgebruiknietgoedwordtafgesteund, kuntudecontroleeroververliezenmetpersoonlijk letsel tot gevolg.

3. Houd het elektrisch gereedschap vast aan de

geïsoleerde handgrepen bij het uitvoeren van werkzaamheden waarbij het graafaccessoire in aanraking kan komen met verborgen bedra- ding. Wanneer het graafaccessoire in aanraking komt met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereed- schap onder spanning komen te staan zodat de gebruikereenelektrischeschokkankrijgen.

4. Gebruik nooit op een hoger toerental dan het

maximale nominale toerental van het grond- boorbit.Opeenhogertoerentalzalhetbitwaar- schijnlijkverbuigenalshetvrijronddraaitzonder hetwerkstukteraken,waardoorpersoonlijkletsel kan ontstaan.

5. Begin altijd in de grond te boren op een laag

toerental en terwijl de punt van het grond- boorbit de grond raakt. Op een hoger toerental zalhetbitwaarschijnlijkverbuigenalshetvrij ronddraait zonder de grond te raken, waardoor persoonlijkletselkanontstaan.

6. Oefen alleen druk uit in een rechte lijn met het

bit en oefen geen buitensporige druk uit. Bits kunnenverbuigenmetalsgevolgdatzebrekenof udecontroleeroververliest,waardoorpersoonlijk letsel kan ontstaan.

7. De buitendiameter van het grondboorbit moet

binnen de opgegeven capaciteit liggen die wordt aangegeven in deze gebruiksaanwijzing. Eengrondboorbitmetverkeerdeafmetingenkan nietafdoendewordenbeheerst.

8. Zorg ook altijd dat u stevig op een solide

bodem staat. Let bij het werken op hoge plaatsen op dat er zich niemand recht onder u bevindt.

9. Houd het gereedschap stevig vast.

10. Houd uw handen uit de buurt van draaiende

11. Laat het gereedschap niet draaiend achter.

Schakel het gereedschap alleen in wanneer u het stevig vasthoudt.

12. Raak het grondboorbit niet onmiddellijk na

gebruik aan. Het kan bijzonder heet zijn en brandwonden op uw huid veroorzaken.

13. Bepaalde materialen kunnen giftige chemica-

liën bevatten. Vermijd contact met uw huid en zorg dat u geen stof inademt. Volg de veilig- heidsvoorschriften van de fabrikant van het materiaal.38 NEDERLANDS

14. Als het grondboorbit niet kan worden losge-

maakt ondanks dat u de grondboorpen hebt verwijderd, gebruikt u een tang om het eruit te trekken.Alsuindatgevalhetgrondboorbitmet de hand eruit trekt, kan dat leiden tot letsel van- wegezijnscherperand.

15. Als er een probleem is met het gereedschap,

bijvoorbeeld een abnormaal geluid, stopt u onmiddellijk met het gebruik van het gereed- schap en vraagt u uw plaatselijke Makita- servicecentrum het te repareren.

16. Verzeker u er vóór gebruik van dat er geen ver-

borgen voorwerpen, zoals elektriciteits-, water- en gasleidingen, in de grond zitten.Anderskan het gereedschap deze raken, waardoor een elek- trische schok, lekstroom of gaslek kan ontstaan. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig letsel. Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Haal de accu niet uit elkaar en saboteer hem

niet.Ditkanleidentotbrand,buitensporigehitte of een explosie.

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplo󰀩ng veroorzaken.

4. Als elektrolyt in uw ogen is terechtgeko-

men, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij- kers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar en gebruik het gereedschap en de

accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontplo󰀨en in het vuur.

8. Laat de accu niet vallen, sla er geen spijker in,

snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp.Dergelijkehande- lingenkunnenleidentotbrand,buitensporigehitte of een explosie.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke sto󰀨en. Voorcommercieeltransportendergelijkedoor derden en transporteurs moeten speciale vereis- ten ten aanzien van verpakking en etikettering worden nageleefd. Alsvoorbereidingvanhetartikeldatwordtgetrans- porteerdishetnoodzakelijkeenexpertophetgebied vangevaarlijkesto󰀨enteraadplegen.Houdutevens aanmogelijkstrengerenationaleregelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig wordenverpaktdatdezenietkanbewegeninde verpakking.

11. Wanneer u de accu wilt weggooien, verwijdert

u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.

12. Gebruik de accu’s uitsluitend met de gereed-

schappen die door Makita zijn aanbevolen.Als deaccu’swordenaangebrachtinniet-compatibele gereedschappen,kandatleidentotbrand,bui- tensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.

13. Als u het gereedschap gedurende een lange

tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

14. Tijdens en na gebruik, kan de accu heet wor-

den waardoor brandwonden of koude brand- wonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.

15. Raak de aansluitpunten van het gereedschap

niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.

16. Zorg ervoor dat geen steenslag, stof of grond

vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kanoververhitting,brand,eenbarsteneenstoring in het gereedschap of de accu ontstaan waar- doorbrandwondenofpersoonlijkletselkunnen ontstaan.

17. Behalve indien gebruik van het gereedschap

is toegestaan in de buurt van hoogspannings- leidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s.Hetgebruikvanniet-origineleaccu’s,of accu’sdiezijngewijzigd,kanertoeleidendatdeaccu ontploftenbrand,persoonlijkletselenschadeveroor- zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.39 NEDERLANDS Tips voor een maximale levens- duur van de accu

Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempera-

tuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Als de accu niet wordt gebruikt, verwijdert u

hem vanaf het gereedschap of de lader.

Laad de accu op als u deze gedurende een lange tijd (meer dan zes maanden) niet gaat gebruiken. VOORBEREIDINGEN LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

BESCHRIJVING VAN DE ONDERDELEN

►Fig.1 1 Hoofddeel van het gereedschap2 Voorhandgreep3 Zijhandgreep 4 Reactiebeugel5 Bout 6 Sleutel Specicaties van de bout en sleutel - Nominale diameter vandeboutSleutelmaat (H)A M 12 10 mmB M 8 6 mmC M 6 5 mm Het gereedschap voorbereiden LET OP: Verzeker u er altijd voor gebruik van dat de voorhandgreep, zijhandgreep en reactie- beugel stevig zijn aangebracht. KENNISGEVING: Draai de bouten niet te strak aan. Hierdoor kan het gereedschap worden beschadigd. De zijhandgreep aanbrengen Verwijderdeboutenaangegevenindeafbeeldingvanaf het gereedschap. Bewaardeboutenzodatzenietkwijtraken. ►Fig.2: 1. Bout Plaatsdezijhandgreepophetgereedschap. Draaiallevierboutentijdelijkvastendraaidaarnade boutenstevigvastmetbehulpvandesleutel. ►Fig.3: 1.Zijhandgreep2.BoutA3. Bout B De reactiebeugel aanbrengen Plaatsdereactiebeugelzodanigdatdestangvande reactiebeugelaandelinkerkantvandegebruikerzit. Pasdepositievandereactiebeugelaanzodatdemid- denlijnvandeasvoorhetmiddenvanhetlichaamvan degebruikerzit. Draaideboutenstevigvast. ►Fig.4: 1.Stangvandereactiebeugel2. Bout C

FUNCTIES LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. De resterende acculading controleren Alleen voor accu’s met indicatorlampjes ►Fig.5: 1.Indicatorlampjes2. Testknop Druk op de testknop op de accu om de resterende acculadingtezien.Deindicatorlampjesbrandengedu- rende enkele seconden. Indicatorlampjes Resterende acculadingBrandt Uit Knippert75% tot 100%50% tot 75%25% tot 50%0% tot 25%Laad de accu op. Erkaneenstoringzijnopgetreden in de accu. OPMERKING:Afhankelijkvandegebruiksomstan- digheden en de omgevingstemperatuur, is het moge- lijkdatdeaangegevenacculadingverschiltvande werkelijkeacculading. OPMERKING: Het eerste (meest linker) indicator- lampjeknippertwanneerhetaccubeveiligingssys- teem in werking is getreden.40 NEDERLANDS Gereedschap-/accubeveiligingssysteem Hetgereedschapisvoorzienvaneengereedschap-/ accubeveiligingssysteem.Ditsysteemschakeltauto- matisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschapkantijdenshetgebruikautomatischstop- pen als het gereedschap of de accu aan één van de volgendeomstandighedenwordtblootgesteld: Overbelastingsbeveiliging Wanneerhetgereedschap/deaccuwordtbediendopeen manierwaaropeenabnormaalhogestroomsterktewordt getrokken, stopt het gereedschap automatisch. Wanneer dat gebeurt,schakeltuhetgereedschapuitenstoptudetoepas- sing die ertoe leidde dat het gereedschap oververhit raakte. Schakel vervolgens het gereedschap in om het weer te starten. Oververhittingsbeveiliging Wanneerhetgereedschap/deaccuoververhitis,stopthet gereedschapautomatisch.Laatindezesituatiehetgereedschap/ de accu afkoelen voordat u het gereedschap weer inschakelt. Beveiliging tegen te ver ontladen Alsdeacculadingonvoldoendeis,stopthetgereed- schapautomatisch.Indithetgevalverwijdertudeaccu vanaf het gereedschap en laadt u de accu op. Beveiliging tegen andere oorzaken Hetbeveiligingssysteemisookontworpenvoorandere oorzakendiehetgereedschapkunnenbeschadigen, en zorgt ervoor dat het gereedschap automatisch stopt. Voer alle volgende stappen uit om de oorzaken op te he󰀨en,wanneerhetgereedschaptijdelijkisonderbro- kenoftijdenshetgebruikisgestopt.

1. Schakel het gereedschap uit en schakel het

daarna weer in om het opnieuw te starten.

3. Laat het gereedschap en de accu('s) afkoelen.

Alsgeenverbeteringoptreedtnadathetbeveiligingssysteemis gereset, neemt u contact op met uw lokale Makita-servicecentrum. Aan-uitknop WAARSCHUWING: Wanneer het gereed- schap niet wordt gebruikt, schakelt u het gereed- schap uit en zet u de omkeerschakelaar in de neu- trale stand om de trekker te kunnen vergrendelen. Verzeker u er altijd van dat de aan-uitlamp uitgaat nadat u het gereedschap hebt uitgeschakeld. Omhetgereedschapstandbytezetten,druktuopde aan-uitknoptotdeaan-uitlampgaatbranden.Omuitte schakelen, drukt u nogmaals op de aan-uitknop. ►Fig.6: 1.Aan-uitknop2.Aan-uitlamp OPMERKING:Ditgereedschapmaaktgebruikvan deautomatischeuitschakelfunctie.Omonbedoeld starten te voorkomen wordt de hoofdschakelaar auto- matisch uitgeschakeld wanneer de trekkerschakelaar niet wordt ingeknepen gedurende ongeveer 5 minu- ten nadat de hoofdschakelaar is ingeschakeld. De trekkerschakelaar gebruiken LET OP: Alvorens de accu in het gereed- schap te plaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand “OFF”. ►Fig.7: 1. Trekkerschakelaar Omhetgereedschaptestarten,knijptudetrekkerscha- kelaarinterwijldehoofdschakelaarisingeschakeld. Hoeharderudetrekkerschakelaarinknijpt,hoesneller het gereedschap draait. Laat de trekkerschakelaar los om het gereedschap te stoppen. OPMERKING: Het gereedschap stopt automatisch wanneer u de trekkerschakelaar gedurende ongeveer 6 minuten ingeknepen houdt. De lamp op de voorkant gebruiken LET OP: Kijk niet direct in het lamplicht of in de lichtbron. ►Fig.8: 1. Lamp Knijpdetrekkerschakelaarinomdelampinteschake- len.Delampblijftbrandenzolangdetrekkerschakelaar wordt ingeknepen. Ongeveer 10 seconden nadat u de trekkerschakelaarhebtlosgelaten,gaatdelampuit. OPMERKING: Wanneer het gereedschap oververhit is,stopthetgereedschapautomatischenbegintde lamp te knipperen. Laat in dat geval de trekkerscha- kelaar los. De lamp gaat na 5 minuut uit. OPMERKING:Gebruikeendrogedoekomvuilvan de lens van de lamp af te vegen. Wees voorzichtig datudelensvandelampnietbekrastomdatdande verlichting minder wordt. De omkeerschakelaar bedienen LET OP: Controleer altijd de draairichting alvorens het gereedschap te starten. LET OP: Verander de stand van de omkeer- schakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen.Alsudedraairichting verandertterwijlhetgereedschapnogdraait,kanhet gereedschapbeschadigdraken. LET OP: Zet de omkeerschakelaar altijd in de neutrale stand wanneer u het gereedschap niet gebruikt. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerscha- kelaarinvanafkantAvoordedraairichtingrechtsom,of vanaf kant B voor de draairichting linksom. Wanneer de omkeerschakelaar in de neutrale stand staat, kan de schakelhendel niet worden ingeknepen. ►Fig.9: 1. Omkeerschakelaar41 NEDERLANDS Automatische toerentalwisselfunctie Ditgereedschapheefteen“hoog-toerentalfunctie”en een“hoog-koppelfunctie”. Hetgereedschapverandertautomatischdebedienings- functieaandehandvandewerkbelasting.Alsdewerkbe- lastinglaagis,draaithetgereedschapinde“functievoor hogesnelheid”omsnellertekunnenwerken.Alsdewerk- belastinghoogis,draaithetgereedschapinde“functie voorhoogkoppel”omkrachtigertekunnenwerken. ►Fig.10: 1. Functie-indicator Defunctie-indicatorbrandtgroenwanneerhetgereed- schapinde“hoog-koppelfunctie”draait. Alshetgereedschaponderbuitensporigebelasting draait, knippert de functie-indicator groen. De functie-in- dicatorstoptmetknipperenengaatbrandenofgaatuit wanneerudebelastingophetgereedschapverlaagt. Status van functie-indicator Bedienings- functie Brandt Uit Knippert Hoog-toeren- talfunctie Hoog-kop- pelfunctie Waarschu- wing wegens overbelasting Snelheidskeuze KENNISGEVING: Gebruik de snelheidskeu- zeknop alleen nadat het gereedschap volledig tot stilstand is gekomen.Alsdesnelheidvanhet gereedschap wordt veranderd voordat het gereed- schap tot stilstand is gekomen, kan het gereedschap wordenbeschadigd. KENNISGEVING: Zet de snelheidskeuzeknop altijd voorzichtig in de juiste stand.Alsuhet gereedschapgebruiktmetdesnelheidskeuzeknop halverwege tussen de standen 1 en 2, kan het gereedschapbeschadigdworden. Detweesnelheidsbereikenkunnenvoorafworden geselecteerdmetbehulpvandesnelheidskeuzeknop. Om de snelheid te veranderen, drukt u de vergrendel- knop in en draait u de snelheidskeuzeknop zodanig dat depijlpuntisuitgelijndmetstand1voorlagesnelheidof met stand 2 voor hoge snelheid. ►Fig.11: 1. Vergrendelknop 2.Pijlpunt

3. Snelheidskeuzeknop

Koppelbegrenzer Dekoppelbegrenzertreedtinwerkingwanneereen bepaaldkoppelniveauisbereiktindeinstellingvoor lage snelheid (stand 1). De motor wordt losgekoppeld vandeuitgaandeas.Zodraditgebeurt,stopthet gereedschapsbitmetdraaien. Om het gereedschap weer te starten, tilt u het gereed- schapsbituithetgatenknijptudetrekkerschakelaar opnieuw in. Beveiliging tegen onopzettelijk herstarten Dit is een vergrendelingsfunctie voor de trekkerscha- kelaaromonbedoeldebedieningtevoorkomen.Het gereedschap zal niet starten wanneer u op de aan-uit- knopdruktterwijludetrekkerschakelaarinknijpt. Om het gereedschap opnieuw te starten, laat u de trek- kerschakelaarlosenknijptuhemvervolgensweerin. Elektronische functie Het gereedschap is uitgerust met de volgende elektroni- schefunctiesvooreengemakkelijkebediening. Elektrische rem Dit gereedschap is voorzien van een elektrische rem.Alshetgereedschapcontinunietsnelstopt met werken nadat de trekkerschakelaar is losgela- ten, laat u het gereedschap onderhouden door een Makita-servicecentrum. Zachte-startfunctie Deze functie laat het gereedschap soepel starten door hetstartkoppeltebeperken. Riembevestigingspunt WAARSCHUWING: Gebruik het riembeves- tigingspunt niet voor enig ander doel dan het gereedschap op te hangen of als diefstalbeveili- ging van het gereedschap. Anderskanpersoonlijk letsel worden veroorzaakt. ►Fig.12: 1.Riembevestigingspunt MONTAGE De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu.Alsuhetgereedschapendeaccuniet stevig vasthoudt, kunnen deze uit uw handen glippen enhetgereedschapofdeaccubeschadigen,ofkan persoonlijkletselwordenveroorzaakt. ►Fig.13: 1. Rood deel 2. Knop 3.Accu Omdeaccuteverwijderenverschuiftudeknopaande voorkantvandeaccuenschuiftutegelijkertijddeaccu uit het gereedschap. Omdeaccuaantebrengenlijntudelipopdeaccuuit metdegroefindebehuizingenduwtudeaccuopzijn plaats.Steekdeaccuzovermogelijkinhetgereed- schap tot u een klikgeluid hoort. Wanneer het rode deel zichtbaaris,zoalsaangegevenindeafbeelding,isde accu niet geheel vergrendeld.42 NEDERLANDS LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is.Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. LET OP: Breng de accu niet met kracht aan. Alsdeaccunietgemakkelijkinhetgereedschap kan worden geschoven, wordt deze niet goed aangebracht. Het grondboorbit aanbrengen LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvo- rens enig werk aan het gereedschap uit te voeren. LET OP: Wanneer u het grondboorbit beves- tigt aan de as, verzekert u zich ervan dat de grondboorpen wordt vergrendeld en inspecteert u de grondboorpen op eventuele beschadigingen. LET OP: Wanneer u het gereedschap draagt, verwijdert u het grondboorbit vanaf het gereedschap. Het grondboorbit aanbrengen op de as OPMERKING: De vorm en het mechanisme van het grondboorbitendegrondboorpenkanverschillen afhankelijkvanuwgrondboorbit. Lijnhetgatindeasuitmethetgatinhetgrondboorbit. Steekhetgrondboorbitopdeas. ►Fig.14: 1.Grondboorbit2.As Bevestighetgrondboorbitmetbehulpvandegrond- boorpenendeveiligheidsvergrendeling. ►Fig.15: 1.Grondboorpen

2. Veiligheidsvergrendeling

BEDIENING LET OP: Dit is een krachtig gereedschap dat een hoog koppel genereert. Het is belangrijk dat het gereedschap stevig wordt vastgehouden en goed wordt afgesteund. LET OP: Controleer voor gebruik of er geen vreemd materiaal (zand, vuil, enz.) vastzit in de openingen of bewegende delen. Werkpositie Eencorrectebedieningspositieiséénvandebelangrijk- steene󰀨ectiefstemanierenomterugslagoptevangen. Zorgvooreencorrectepositieaandehandvande volgende punten.

• Plaatshetgereedschapzodanigdatdestangvan dereactiebeugelaltijdtegendelinkerkantvanuw heup komt.

• Pakdehandgreependezijhandgreepmetbeide handen vast. Klem uw vingers rond de gripopper- vlakken en houd de gripoppervlakken ingeklemd tussen uw duim en vingers.

• Houduwrugzoverticaalmogelijkdoortijdenshet grondborenuwknieënsteedsverdertebuigen.

• Blijfgoedlettenopdekoppelreactiekrachtvanhet gereedschap.Bewaaraltijddebedieningspositie waarin u de koppelreactiekracht kunt opvangen. ►Fig.16: 1. Handgreep 2.Zijhandgreep3. Stang van dereactiebeugel WAARSCHUWING: Vermijd een verkeerde positie. Sta niet te ver van het gereedschap af. In geval van een terugslag is dan een goede reactie en controlemisschiennietmogelijk. ►Fig.17 Grondboren LET OP: Houd het gereedschap tijdens gebruik stevig vast. LET OP: Houd tijdens gebruik uw gezicht en handen uit de buurt van boorhulpstukken, zoals een grondboorbit, roterende delen en boorafval. LET OP: Wanneer u het gereedschap achter- laat, bijvoorbeeld tijdens een pauze, laat u het gereedschap niet rechtop in de grond staan of tegen een muur leunen. Plaats het gereedschap in een stabiele stand. KENNISGEVING: Wanneer de draaisnelheid sterk afneemt, verlaagt u de belasting of stopt u het gereedschap om te voorkomen dat het gereedschap wordt beschadigd. KENNISGEVING: Het grondboren zal niet sneller verlopen als u hard op het gereedschap drukt.Infeitezaldergelijkharddrukkenalleenmaar leidentotbeschadigingdepuntvanhetgrondboorbit, lagere prestaties van het gereedschap en een kortere levensduur van het gereedschap. KENNISGEVING: Boor niet in de grond wanneer u vermoedt dat er verborgen spijkers of andere voorwerpen in zitten die ertoe kunnen leiden dat het grondboorbit vastloopt of breekt. KENNISGEVING: Als het gereedschap continu wordt bediend totdat de accu leeg is, laat u het gereedschap gedurende 15 minuten liggen alvo- rens verder te werken met een volle accu.

• Selecteerdecorrectesnelheid(hoog/laag)afhan- kelijkvandediametervanhetgatendetoestand van de grond.

• Bijhetborenvaneendiepgatofinkleigrond,mag unietproberenditinéénkeerteboren.Boorhet gat door het gereedschap omhoog en omlaag te bewegenzodatdegronduithetgatomhoogkomt.

• Alsdedraaisnelheidvanhetgereedschap afneemtalsgevolgvanzwarebelasting,tiltuhet gereedschapietsopenbeweegtuhetgereed- schapomhoogenomlaagominkleinestapjeste boren.43 NEDERLANDS Wanneer het grondboorbit in omgekeerde richting draait Eenvastgelopengrondboorbitkaneenvoudigworden verwijderddoordedraairichtingteveranderenmet deomkeerschakelaar,omzohetgrondboorbiteruitte draaien. Tijdenshetdraaieninomgekeerderichting,steuntu het gereedschap af op uw lichaam om de reactiekracht rechtsom op te vangen. ►Fig.18 LET OP: Houd het gereedschap stevig vast. Het gereedschap kan plotseling eruit komen en letsel veroorzaken. ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. OmdeVEILIGHEIDenBETROUWBAARHEIDvan het gereedschap te handhaven, dienen alle reparaties, onderhoudofafstellingentewordenuitgevoerdbijeen erkendMakita-servicecentrumofdeMakita-fabriek,en altijdmetgebruikvanMakita-vervangingsonderdelen. OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven.Bijgebruikvanandereaccessoiresof hulpstukkenbestaathetgevaarvanpersoonlijkelet- sel.Gebruikdeaccessoiresofhulpstukkenuitsluitend voorhunbestemdedoel. Wenstumeerbijzonderhedenoverdezeacces- soires,neemdancontactopmethetplaatselijke Makita-servicecentrum.

• Verlengstukvoorgrondboorbit
