| Producttype | Tweepersoons fietsaanhangwagen ombouwbaar tot buggy |
| Merk | Fuxtec |
| Model | FX-FA1 |
| Capaciteit | 2 kinderen (tweepersoons) |
| Totaal toegestaan gewicht (aanhangwagen + kinderen + bagage) | 60 kg |
| Maximaal laadvermogen (kinderen + bagage) | 44 kg |
| Gewicht lege aanhangwagen | 16 kg |
| Maximaal gewicht per kind | 22 kg |
| Aanbevolen leeftijd kinderen | 6 maanden tot 4 jaar |
| Maximale lengte kind | 105 cm |
| Maximale lading in de kofferbak | 5 kg |
| Maximale lading in de voetenruimte | 0,5 kg |
| BandenSpanning (hoofdwielen) | 2,5 tot 3 bar |
| BandenSpanning (buggywiel) | Max. 1,9 bar |
| BandenSpanning (trillingswiel) | 2,5 bar |
| Parkeerrem | Ja, met pedaal |
| Veiligheidsgordels | 5-punts harnas in hoogte verstelbaar |
| Inbegrepen accessoires | Trekstang, veiligheidsvlag, zon-/regenhoes, hoofdsteunen (2), gordelbeschermers (4), fietsbevestigingsadapter |
| Gebruiksmogelijkheden | Fietsaanhangwagen, buggy |
| Inklapbaar | Ja, snelklapmechanisme |
| Reiniging | Spons en zeepwater, geen schurende middelen |
Veelgestelde vragen - FX-FA1 Fuxtec
Gebruikersvragen over FX-FA1 Fuxtec
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fietskar in PDF-formaat gratis! Vind uw handleiding FX-FA1 - Fuxtec en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FX-FA1 van het merk Fuxtec.
GEBRUIKSAANWIJZING FX-FA1 Fuxtec
- Omvang van de levering....130
- Vergadering....131
- Gebruiken 141
- De kar opvouwen....144
- Onderhoud....145
- Waarschuwing en veiligheidsinstructies ....145
- Technische gegevens....147
- Garantie....147
- Verwijdering....148
- Klantenservice....148
- Auteursrechtelijke bescherming....148
SVENSK VERSION....149

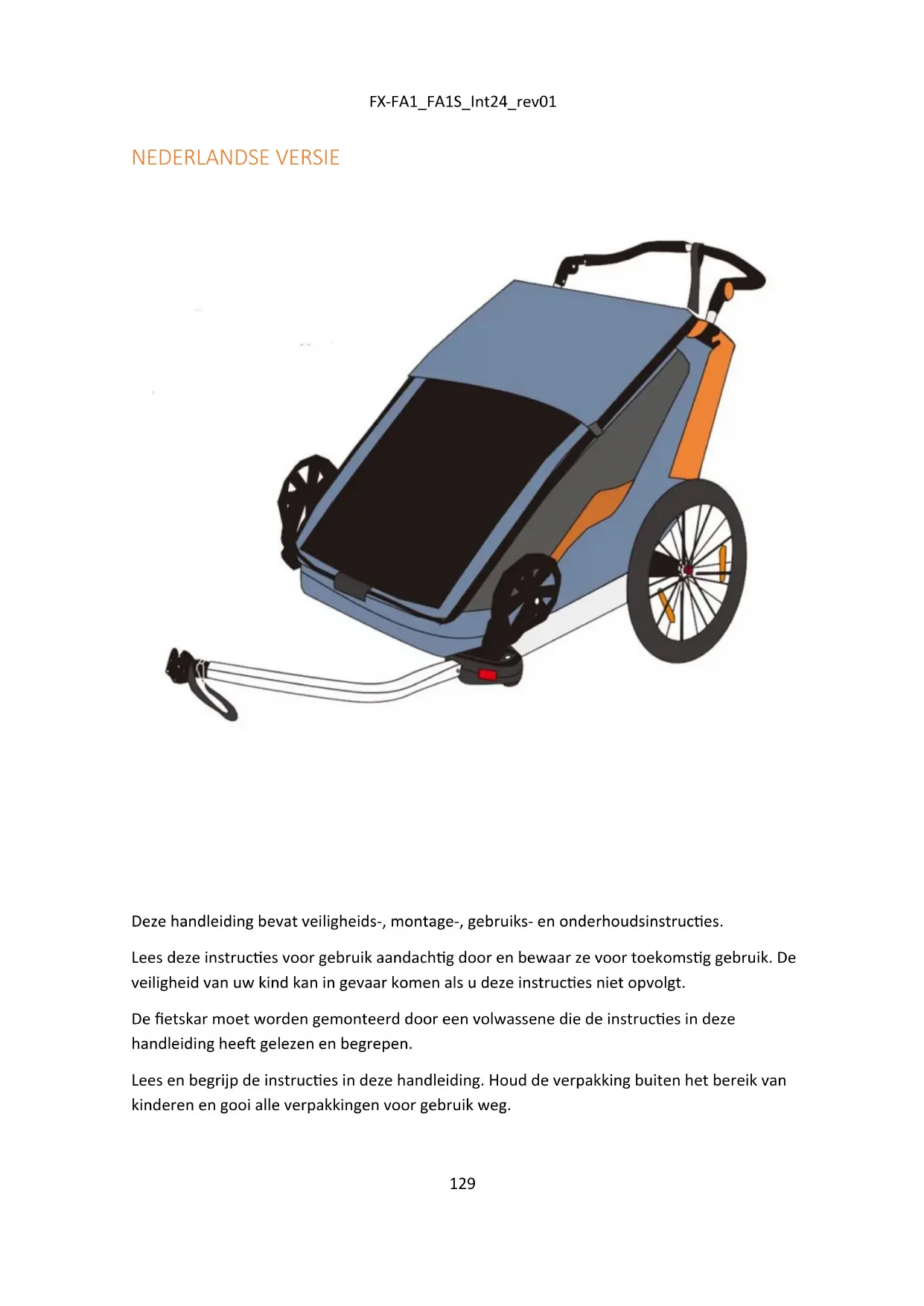

Deze handleiding bevat veiligheids-, montage-, gebruiks- en onderhoudsinstructies.
Lees deze instructies voor gebruik aandachtig door en bewaar ze voor toekomstig gebruik. De veiligheid van uw kind kan in gevaar komen als u deze instructies niet opvolgt.
De fietskar moet worden gemonteerd door een volwassene die de instructies in deze handleiding heeft gelezen en begrepen.
Lees en begrijp de instructies in deze handleiding. Houd de verpakking buiten het bereik van kinderen en gooi alle verpakkingen voor gebruik weg.
67. Omvang van de levering
Frame met stoffen bekleding
Twee bevestigingsringen voor de voorwielen
Vlag voor waarschuwing en betere zichtbaarheid van het wegverkeer
Dissel / dissel
Vier bevestigingsschroeven + inbussleutel
FX-FA1 – 2 hoofdsteunen, 4 gordelkussentjes FX-FA1S – 1 hoofdsteun, 2 gordelkussentjes
68. Vergadering
Uitvouwen / Opzetten van het frame

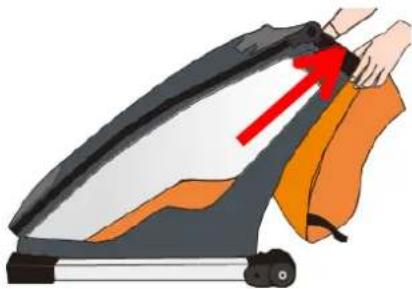

Stap 1: Sleep het kader naar de bovenrand (zie afbeelding).
Trek met uw hand op de riem naar achteren, zoals weergegeven in de afbeelding, totdat u een "klik" hoort om te bevestigen dat de onderdelen aan elkaar zijn vergrendeld. Indien nodig moet u mogelijk van binnenuit extra drukken om het slot te ondersteunen.
Stap 3: Herhaal de bovenstaande stappen aan de andere kant om er zeker van te zijn dat beide zijden correct zijn aangesloten.
Stap 4: Bevestig de achterzak: lijn de plastic gaten uit over de respectievelijke buisopeningen en plaats de bijpassende pinnen aan beide zijden. Trek de onderste lus door de bovenste lus zoals afgebeeld en trek de achterkant van de tas strak.
Montage van de duwbeugel
Steek de twee uiteinden van de duwbeugel in de plastic gaten van het frame.

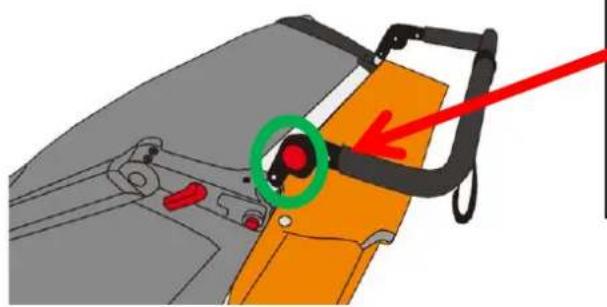

Stap 2:
Zorg er na het aansluiten voor dat de hendel vergrendeld is totdat u een "klik"-geluid hoort.
Om de duwbeugel te demonteren, drukt u eerst op de demontageknop aan één kant en trekt u deze iets naar buiten om de vergrendeling te ontgrendelen. Herhaal vervolgens het hierboven beschreven proces om de andere kant los te maken en trek vervolgens de duwbeugel aan beide kanten tegelijk naar buiten.
Om de hoogte van de duwbeugel te veranderen, drukt u de drukknopen aan beide zijden tegelijkertijd op de koppelingen.
Montage van de achterwielen
Stap 1: Steek de steekas in de asbevestiging van het achterwiel zoals afgebeeld. Druk hiervoor de rubberen dop naar beneden totdat de steekas volledig door de asbevestiging is gestoken.
Stap 2: Steek het wiel in de meegeleverde gatengeleider op het frame met behulp van de uitstekende steekas. Plaats het wiel totdat u een "klik" hoort.

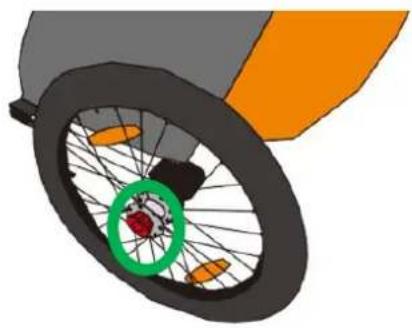

Stap 3: Om het achterwiel weer van het frame los te maken, drukt u de rubberen dop van de steekas volledig in, zodat de vergrendeling wordt ontgrendeld. Nu kunt u het wiel weer verwijderen.
BELANGRIJKE OPMERKING
Zorg ervoor dat de wielen voor elk gebruik correct zijn vergrendeld.
Montage van de voorwielen
Stap 1: Schuif de voorwielbevestiging in de daarvoor bestemde positie op het frame aan zowel de linker- als de rechterkant.
Stap 2: Bevestig de wielbevestigingen stevig aan het frame met behulp van de meegeleverde schroeven en inbussleutel.
Stap 3: Druk op de knop voor de snelkoppelingsbeugel van de voorwielen en steek terwijl u op de knop drukt het voorwiel van onderaf in de daarvoor bestemde opening van de wielbeugel.
Stap 4: Druk op de knop voor de snelkoppelingsbeugel van de voorwielen om het betreffende voorwiel te verwijderen.
BELANGRIJKE OPMERKING
Zorg ervoor dat de wielen voor elk gebruik correct zijn vergrendeld.
Montage van de trekstang
Stap 1: Druk op de knop voor de snelkoppelingsbeugel van de voorwielen en leid de dissel in de daarvoor bestemde opening totdat u een "klik" hoort. De dissel zit nu stevig vast aan het frame.
Stap 2: Zorg met behulp van de lusverbinding en de veiligheidsring voor een tweede verbinding tussen de dissel en het frame.
Montage van de vlag
Aandacht! De veiligheidsvlag is een belangrijke veiligheidsvoorziening die wordt gebruikt om aan iemand aan te geven dat er een aanhanger achter de fiets wordt getrokken.
Belangrijk! Gebruik altijd de vlag als je de auto als fietskar wilt gebruiken.

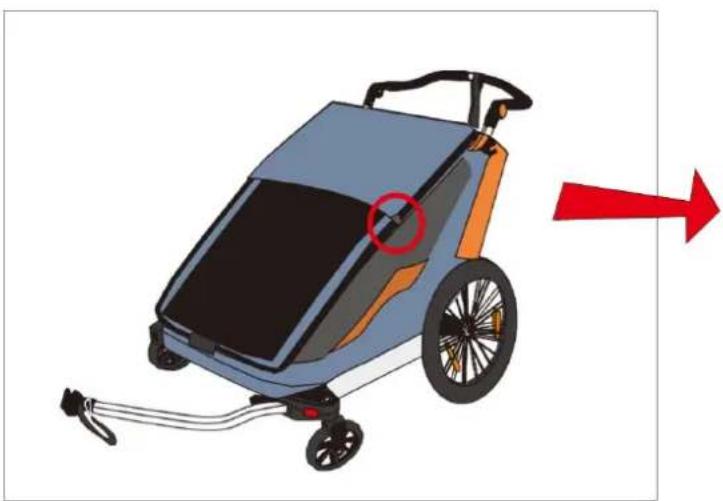

Hang de zon- en regenbescherming aan de bovenkant van het frame en klik deze aan de onderkant of zijkant vast.
Installatie van de regenhoes
Tip: Als u de auto als fietskar gebruikt, gebruik dan altijd de regenhoes om vervuiling van het interieur te voorkomen.
Montage van de adapter om de spoorstang te bevestigen
Maak de wielnaaf (afhankelijk van het model) van je fiets los.
Bevestig de adapter aan je achterwiel.
De auto aan de fiets koppelen
Bevestig de trekhaak aan het frame en bevestig deze met de dubbele vergrendelingsbout.
Stap 2: Nadat u de kop van de stang in de opening van de daarvoor bestemde adapter hebt geduwd, zet u deze vast.
Wikkel de veiligheidsgordel met trekstang om het frame van uw fiets zoals afgebeeld.
Zorg er bij het gebruik van de veiligheidsgordel voor dat deze nooit in contact komt met de spaken van de band. Wikkel de riem indien nodig meerdere keren om het frame om vervolgens de riem te bevestigen.
Gebruik van veiligheidsgordels
Veiligheidsgordel op het model: FX-FA1S (eenzitter)
Veiligheidsgordel op het model: FX-FA1 (tweezitter)
AANDACHT:
Als er slechts één kind in de FX-FA1 (tweezitter) aanhanger zit, zorg er dan voor dat het in het midden of aan de rechterkant zit (met de rijrichting naar toe). Zorg er altijd voor dat de veiligheidsgordels goed zitten om te voorkomen dat het kind uit de kinderwagen glijdt.
Laat uw kind niet zonder toezicht in de aanhanger zitten.
Ombouw van de riemen naar de middelste positie:
- Maak de middelste gesp los (positie in het kruis) en bevestig deze aan het midden van de stoelen.
- Herhaal de stap op de taille- en schouderbanden
- De hoogte van de schouderriem kan worden aangepast aan de lengte van het kind.
Opmerking:
De functie is alleen beschikbaar op FX-FA1 modellen met twee zitplaatsen. Deze functie is niet beschikbaar in andere modelvarianten.
BELANGRIJKE OPMERKING
Gebruik altijd het bevestigingssysteem!
BELANGRIJK! Wanneer het harnas is vastgemaakt of geopend, moeten de uiteinden buiten het bereik van baby's zijn. Dit zijn kleine onderdelen en er kan verstikkingsgevaar zijn.
69. Gebruiken

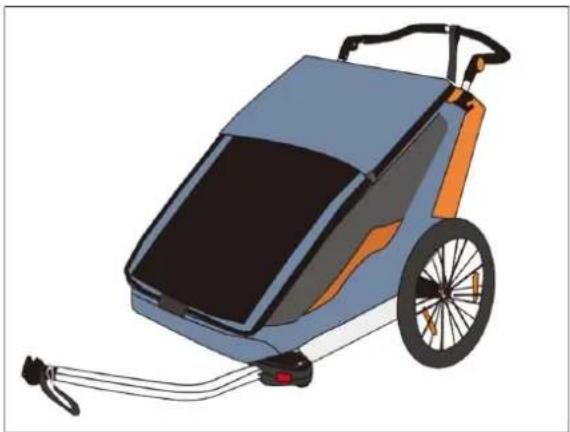

Gebruik van de auto als fietskar
Sluit de kar aan op de fiets zoals beschreven in 2.9. Zorg ervoor dat alle verbindingen correct en strak zijn.
Als u de voorwielen wilt gebruiken, monteert u deze zoals beschreven in 2.4. Zorg ervoor dat de wielen hier stevig op hun plaats zitten.
Als je de voorwielen niet wilt gebruiken, berg ze dan op in de achtertas.
Het is essentieel om ervoor te zorgen dat de inzittenden zich in de juiste positie bevinden en dat de veiligheidsgordels stevig vastzitten.
BELANGRIJKE OPMERKING
Zorg ervoor dat de wielen voor elk gebruik correct zijn vergrendeld.
Gebruik van de auto als buggy

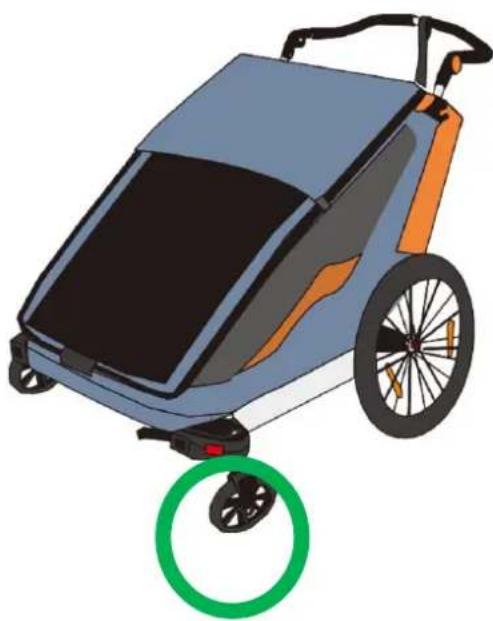

Berg de trekhaak na demontage op in de achtertas. Steek de voorwielen in de daarvoor bestemde beugels.
Stel de duwbeugel in op een hoogte die bij jou past.
Gebruik voor de zekerheid het polsbandje om altijd contact te houden met de auto.
BELANGRIJKE OPMERKING
Zorg ervoor dat de wielen voor elk gebruik correct zijn vergrendeld.
Gebruik van de parkeerrem
Zodra de auto in een parkeerstand staat, dient u altijd de parkeerrem aan te trekken. Om dit te doen, trapt u op het pedaal totdat u een "klikgeluid" hoort.
Herhaal het proces om de rem los te laten.
Belangrijke opmerking
Zorg ervoor dat u de parkeerrem vergrendelt wanneer u uw kind in of uit de auto zet.
70. De kar opvouwen
Bij het inklappen bestaat gevaar voor beknelling van de zijwand van de aanhanger en van het frame! In- of uitklappen van de aanhanger altijd langzaam en voorzichtig.
Stap 1:

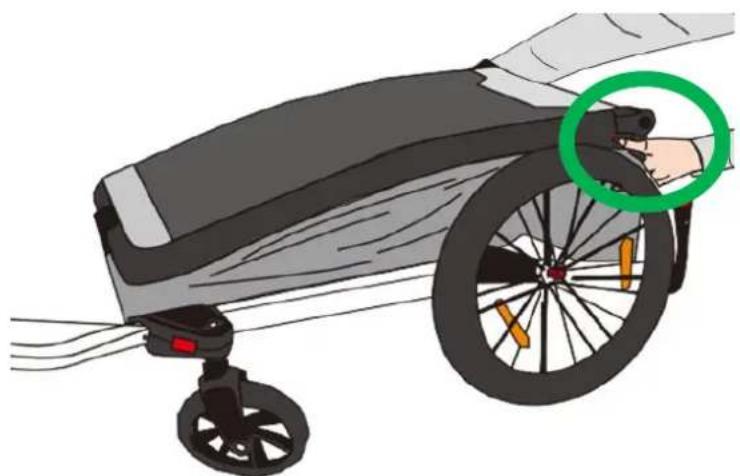

Druk op de hendels aan beide zijden van de trailer.
Stap 2:
Duw de hendel voorzichtig naar voren en vervolgens de bekleding naar beneden om de stoffen bekleding ruimtebesparend te plaatsen.
Het textiel van de trolley kan worden gereinigd met een spons en warm zeepsop. Gebruik in principe geen agressieve of schurende reinigingsmiddelen (chloor, enz.) om de textielbekleding te reinigen, maar alleen een lichte zeepoplossing of een speciaal textielreinigingsmiddel.
Om de aanhanger schoon te maken: Gebruik alleen mild zeepsop en water. Gebruik geen schoonmaakmiddelen.
Controleer regelmatig of alle bevestigingen en uitrusting (wielen, reflectoren, vlag, enz.) stevig vastzitten en correct zijn geïnstalleerd.
Laat een gekwalificeerde fietsenmaker een routinematige veiligheidscontrole van uw fiets uitvoeren voordat u deze op de aanhanger aansluit.
We raden je aan om elk jaar routinematig fietsonderhoud te hebben.
Laat de aanhanger na gebruik niet buiten staan. Slecht weer en harde elementen kunnen het weefsel van de aanhanger belasten.
72. Waarschuwing en veiligheidsinstructies
- BELANGRIJK! Bewaar deze gebruiksaanwijzing zodat u deze later kunt raadplegen. Het niet opvolgen van deze instructies kan de veiligheid van uw kind in gevaar brengen. Het is belangrijk dat alle mensen die de kar en accessoires gebruiken, weten hoe ze deze moeten gebruiken, zelfs als ze de kar maar voor een korte tijd gebruiken. Opgemerkt moet worden dat deze gebruiksaanwijzing niet alle mogelijke gevaren kan uitsluiten waaraan een kind kan worden blootgesteld als gevolg van het gebruik van dit product. De gebruiker is verantwoordelijk voor de veiligheid van het kind. Als u nog vragen heeft, helpt de klantenservice van FUXTEC u graag verder.
- BELANGRIJK!
- De gebruiker moet minimaal 16 jaar oud zijn en de gebruikershandleiding zorgvuldig hebben gelezen en begrepen.
- Lees de instructies aandachtig door en maak uzelf vertrouwd met de kinderwagen voordat u deze met uw kind gebruikt.
- Als uw auto wordt gebruikt door andere mensen die er niet bekend mee zijn (bijv. grootouders), leg hen dan altijd van tevoren het gebruik ervan uit.
- De veiligheid van uw kind kan in gevaar komen als u deze gebruiksaanwijzing niet opvolgt.
- Bewaar de gebruiksaanwijzing zorgvuldig voor later overleg.
- Er mogen alleen originele reserveonderdelen worden gebruikt die afkomstig zijn van of worden aanbevolen door FUXTEC GmbH.
- Wijzigingen of latere toevoegingen, met name aan de aanhangerkoppeling, zijn niet toegestaan.
- Elke lading die aan het stuur is bevestigd, heeft invloed op de stabiliteit van het kinderzitje.
- Gebruik deze kinderwagen niet op trappen of roltrappen.
- Neem geen extra kinderen of tassen mee op deze kinderwagen.
- Laat het kind nooit zonder toezicht achter.
- Let er bij het in- en uitklappen van dit autostoeltje op dat uw kind niet bekneld raakt met zijn vingers. Om letsel te voorkomen, moet u ervoor zorgen dat uw kind uit de buurt blijft bij het uit- en opvouwen van dit product.
- Zorg ervoor dat het lichaam, de kleding, de schoenveters of het speelgoed van het kind geen bewegende delen raken.
- Monteer geen autostoeltje of een ander niet-FUXTEC-goedgekeurd zitje op dit autostoeltje.
- Draag altijd een helm in overeenstemming met de lokale regelgeving.
- Fiets nooit 's nachts zonder voldoende verlichting. Voldoen aan alle lokale wettelijke vereisten.
- Wees uiterst voorzichtig bij het rijden met de aanhanger, overschrijd nooit de 20 km/u en vertraag stapvoets (onder de 7 km/u) in bochten en op oneffen wegen.
- De disselbelasting mag niet minder dan 3 kg en niet meer dan 8 kg bedragen.
- Bij het gebruik van een aanhanger moet het wiel van de buggy worden verwijderd.
- Gebruik altijd de bevestigingsriem van de trekhaak en bevestig de dissel aan het fietsframe.
- Als u de bevestigingsriem van de trekhaak niet in acht neemt, kan de FUXTEC-fietskar losraken van de fiets.
- De fiets moet een veiligheidscontrole ondergaan door een gekwalificeerde tweewielermonteur voordat de aanhanger wordt bewerkt.
- De aanhanger mag alleen worden gebruikt als alle vergrendelingen zijn ingeschakeld en beide wielen goed zijn vergrendeld.
- De aanhanger verandert de stabiliteit, remvereisten en rijeigenschappen van de fiets. Rijd altijd defensief en met een vooruitziende blik.
- Bij het rechtsaf slaan mag de hoek tussen de trekkende fiets en de FX-FA1/FX-FA1S niet groter zijn dan 45°. Bij het linksaf slaan mag de hoek niet groter zijn dan 90°.
- De gekoppelde aanhanger verlengt de remweg van de fiets aanzienlijk.
• Overige veiligheidsinstructies:
- Dit zitje is niet geschikt voor kinderen jonger dan 6 maanden, tenzij het wordt gebruikt met goedgekeurde FUXTEC-babyaccessoires (bijv. autostoeltje of hangmat).
- Kinderen moeten minimaal 6 maanden oud zijn en zonder hulp rechtop kunnen zitten.
- Bij het fietsen moet het kind oud genoeg zijn om een helm te dragen en zonder toezicht rechtop te zitten. Raadpleeg een kinderarts als het kind jonger is dan een jaar.
- Gebruik altijd de interne veiligheidsgordels om ernstig letsel door vallen of wegglijden te voorkomen.
- Als er slechts één kind wordt vervoerd, moet het in het midden of aan de rechterkant van de rijrichting zitten.
- Per rit mag slechts één kind vervoerd worden. Er moet worden gezorgd voor een evenwichtige verdeling van de belasting.
- De weerkap moet gesloten zijn bij gebruik als fietskar, evenals het insectennet.
- Maak de polsband altijd vast tijdens het rijden.
- Zorg ervoor dat de cabine goed geventileerd is bij hoge temperaturen.
- Laat uw kind niet met dit product spelen.
- Gebruik dit autostoeltje niet in de buurt van open vuur of open vuur.
- Het product is niet geschikt om mee te skaten.
- Alleen door FUXTEC aanbevolen reserveonderdelen mogen worden gebruikt.
- Zorg ervoor dat de toegestane luchtdruk in acht wordt genomen:
○ Invallen: 2,5-3 bar
○ Buggy wiel: max. 1,9 bar
○ Kleur: 2,5 bar
- Het maximaal toegestane totaalgewicht voor ongeremde aanhangwagens is 40 kg (volgens StVZO).
- Op de kinderwagen moet een reflecterende reflector worden bevestigd in overeenstemming met de lokale voorschriften.
| Specificaties: | FX-FA1S (eenzitter) | FX-FA1 (Tweezitter) |
| Toegestaan totaalgewicht (aanhanger + kind + bagage) | 50kg | 60kg |
| Maximaal laadvermogen (kind + bagage) | 35kg | 44kg |
| Totaal gewicht aanhanger | 15kg | 16kg |
| Maximaal laadvermogen in de bagageruimte | 5kg | 5kg |
| Maximaal laadvermogen in de voetenruimte | 0,5 kg | 0,5 kg |
| Maximaal gewicht van het kind | 22kg | 2x22kg |
| Minimumleeftijd van het kind | 6 maanden | 6 maanden |
| Maximale leeftijd van het kind | 4 jaar | 4 jaar |
| Maximumhoogte | 105 cm | 105 cm |
74. Garantie
Op al onze producten zijn de wettelijke garantievoorwaarden van het land van aankoop van toepassing. Deze bepalen uw rechten bij materiaal- of fabricagefouten vanaf de aankoopdatum. Bewaar uw aankoopbewijs zorgvuldig, want dit is vereist voor eventuele aanspraken. De garantie dekt geen slijtageonderdelen of schade die is veroorzaakt door onjuist gebruik, overmacht, technische wijzigingen, gebruik van ongeschikte accessoires of niet-originele onderdelen,
of reparaties door niet-geautoriseerd personeel. Garantieherstellingen mogen uitsluitend worden uitgevoerd door geautoriseerde FUXTEC-technici.
75. Verwijdering
Het verpakkingsmateriaal bestaat uit recyclebare materialen en moet worden weggegooid volgens de geldende voorschriften voor afvalverwerking. Neem contact op met uw gemeente voor informatie over hoe u het apparaat op de juiste manier kunt afvoeren. Zorg ervoor dat u alle bedrijfsmaterialen zoals benzine en olie van tevoren op de juiste manier verwijdert en afvoert.
76. Klantenservice
Als je vragen hebt over garantie, reparatie of reserveonderdelen, neem dan contact met ons op: FUXTEC GmbH
Kappstrasse 69
71083 Herrenberg
Herrenberg Duitsland
Telefoon: +49 (0) 7032 9560888
E-mail: info@FUXTEC.de
OPMERKING: Stuur geen retourzendingen of reparaties naar dit adres. Neem voor retourzendingen onder garantie contact op met onze klantenservice.
77. Auteursrechtelijke bescherming
Alle rechten voorbehouden. De inhoud van deze instructies is auteursrechtelijk beschermd. Het gebruik ervan is toegestaan binnen de werkingssfeer. Elk ander gebruik of reproductie is niet toegestaan zonder schriftelijke toestemming van FUXTEC GmbH. FUXTEC GmbH behoudt zich het recht voor om zonder voorafgaande mededeling wijzigingen aan te brengen in deze gebruiksaanwijzing.
SVENSK VERSION
- SVENSK VERSION....149
- Omvang van de levering
- Vergadering
- Montage van de duwbeugel
- Stap 2:
- Montage van de achterwielen
- BELANGRIJKE OPMERKING
- Montage van de voorwielen
- Montage van de trekstang
- Montage van de vlag
- AANDACHT:
- Opmerking:
- Gebruiken
- De kar opvouwen
- Waarschuwing en veiligheidsinstructies
- Garantie
- Verwijdering
- Klantenservice
- Auteursrechtelijke bescherming
- SVENSK VERSION

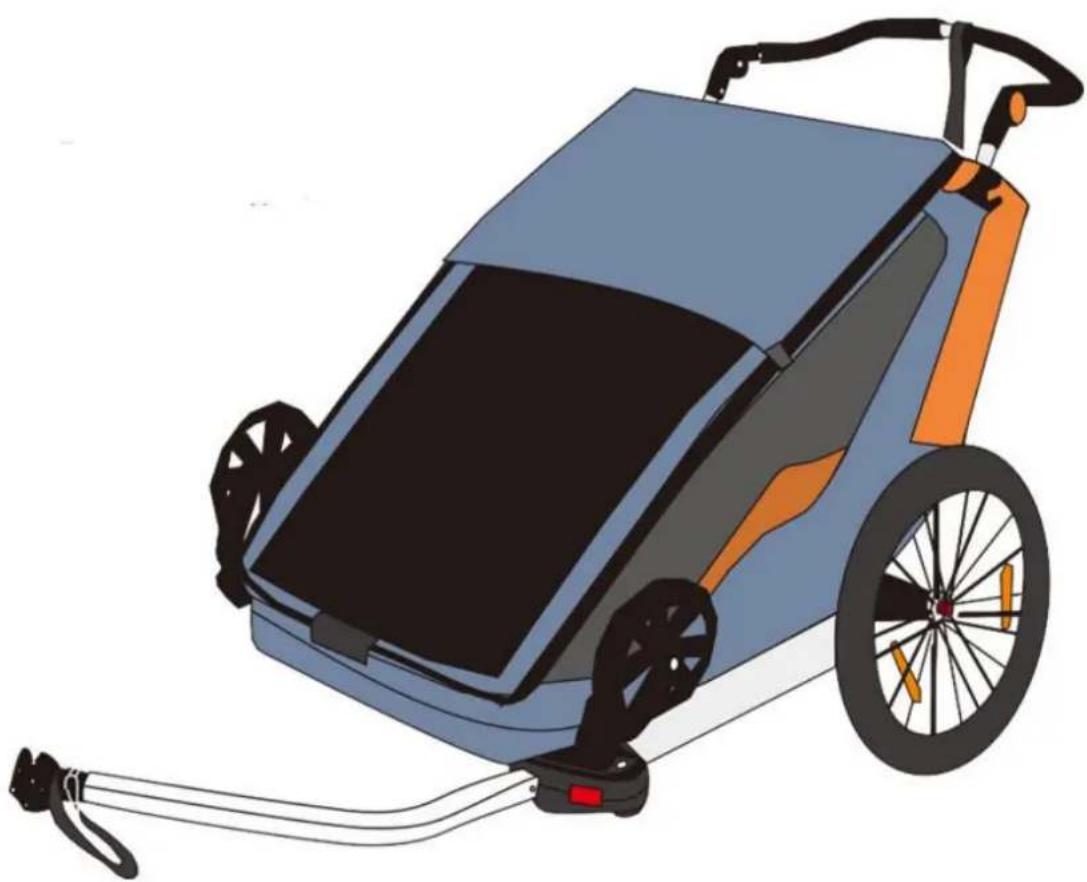

Merk : Fuxtec
Model : FX-FA1
Categorie : Fietskar
