MANUAL DE USUARIO FX-FA1 Fuxtec

49. Instrucciones de cuidado y mantenimiento ......................................................... 105

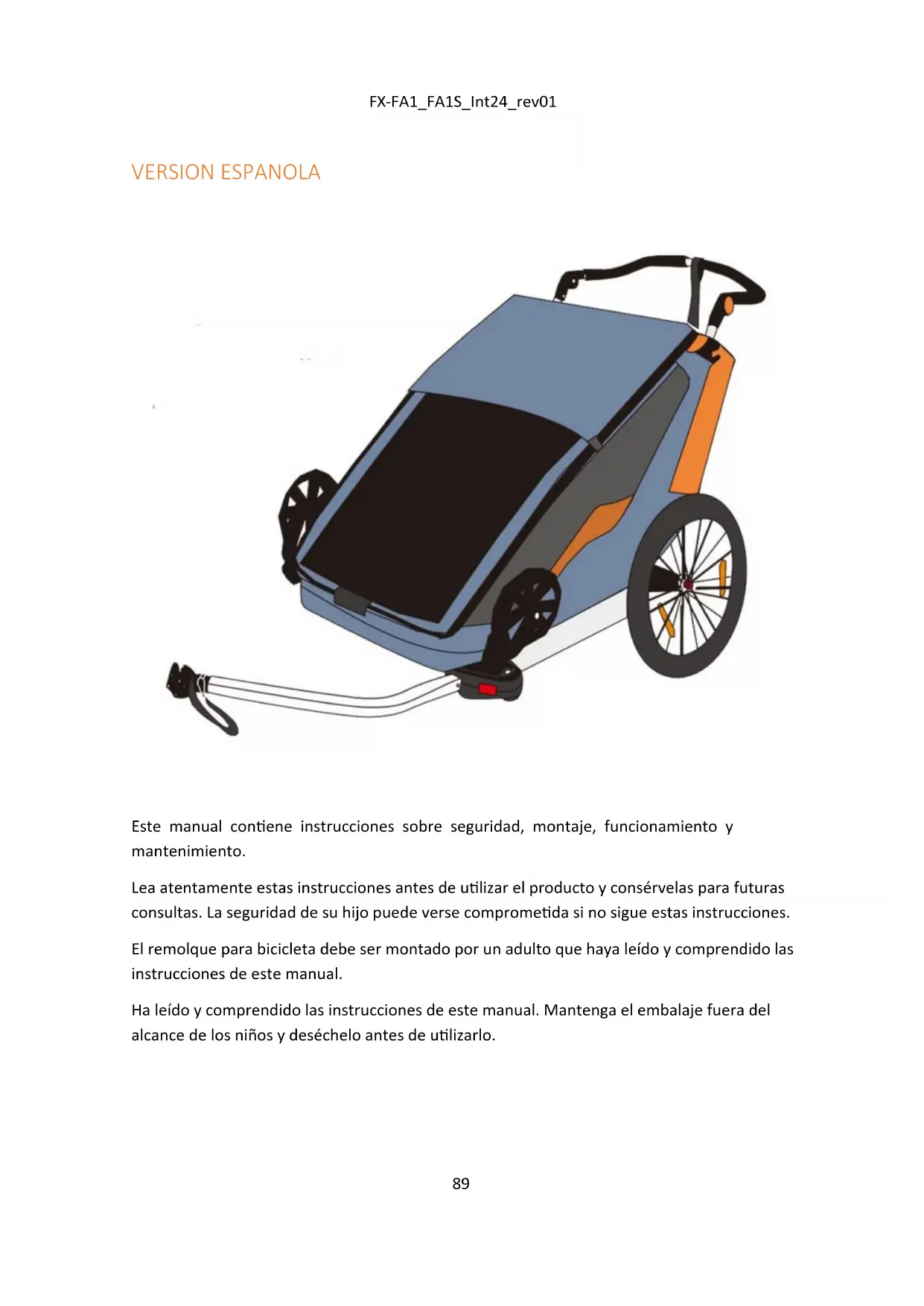

Este manual conene instrucciones sobre seguridad, montaje, funcionamiento y mantenimiento. Lea atentamente estas instrucciones antes de ulizar el producto y consérvelas para futuras consultas. La seguridad de su hijo puede verse compromeda si no sigue estas instrucciones. El remolque para bicicleta debe ser montado por un adulto que haya leído y comprendido las instrucciones de este manual. Ha leído y comprendido las instrucciones de este manual. Mantenga el embalaje fuera del alcance de los niños y deséchelo antes de ulizarlo.FX-FA1_FA1S_Int24_rev01

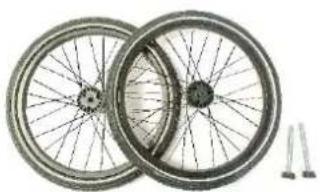

Marco con funda de tela Dos ruedas traseras Dos ruedas delanteras Dos discos de jación para las ruedas delanteras Bandera para adverr y mejorar la visibilidad del tráco rodado. Barra de remolque/barra de tracción Empuñadura de empuje Protección contra la lluvia protección solar Cuatro tornillos de jación + llave Allen FX-FA1 – 2 reposacabezas, 4 protectores de cinturón FX-FA1S – 1 reposacabezas, 2 protectores de cinturónFX-FA1_FA1S_Int24_rev01

46. Instrucciones de montaje

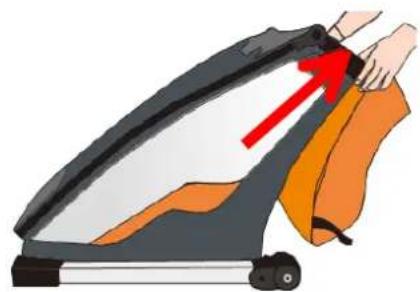

Desplegar/montar el marco

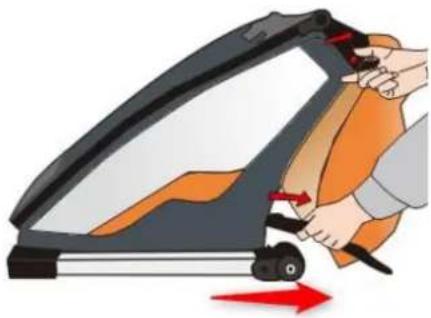

Paso 1: Ajuste el marco rando del borde superior (véase la ilustración).

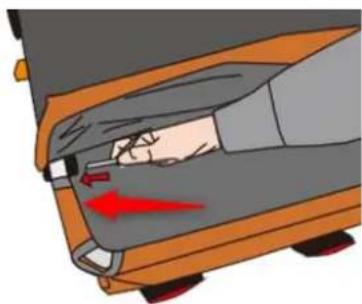

Paso 2: Tire de la correa con la mano hacia atrás, tal y como se muestra en la ilustración, hasta que oiga un «clic» que conrme que las piezas están bloqueadas entre sí. Si es necesario, empuje también desde el interior para ayudar a bloquear la correa. Paso 3: Repita los pasos anteriores en el otro lado para asegurarse de que ambos lados están conectados correctamente. Paso 4: Fije el bolsillo trasero: alinee los oricios de plásco en las respecvas aberturas de los tubos e inserte los pasadores correspondientes en ambos lados. Tira de la anilla inferior a través de la anilla superior como se muestra en la imagen y ra de la bolsa hacia atrás.FX-FA1_FA1S_Int24_rev01

Montaje de la empuñadura de empuje

Montaje de las ruedas traseras

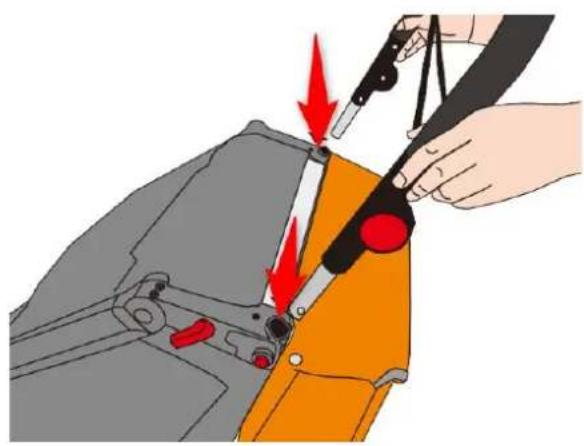

Paso 1: Introduzca los dos extremos del asa de empuje en los oricios de plásco de la empuñadura. Paso 2: Después de insertar la clavija, asegúrese de que la empuñadura esté bloqueada hasta que oiga un "clic". Paso 3: Para desmontar la empuñadura de empuje, primero presione el botón de desmontaje de un lado y re ligeramente hacia fuera para liberar el bloqueo. A connuación, repita el procedimiento anterior para liberar el otro lado y después re de la empuñadura de empuje hacia fuera por ambos lados al mismo empo. Paso 4: Para modicar la altura de la empuñadura, pulse simultáneamente los botones de las arculaciones de ambos lados.FX-FA1_FA1S_Int24_rev01

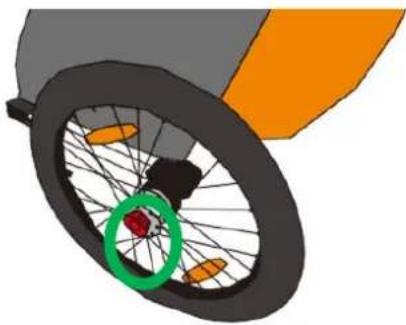

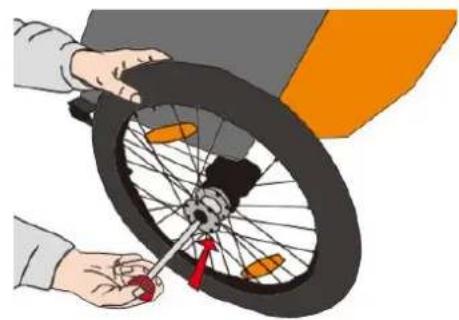

Paso 1: Introduzca el eje de liberación rápida, tal como se muestra en la ilustración, en el receptáculo del eje previsto a tal efecto en la rueda trasera. Para ello, presione el tope de goma hasta que el eje de liberación rápida se introduzca por completo a través del receptáculo del eje. Paso 2: Introduzca la rueda a través del eje de cierre rápido saliente en la guía de oricios prevista en el cuadro. Introduzca la rueda hasta que oiga un "clic". Paso 3: Para volver a separar la rueda trasera del cuadro, presione completamente hacia abajo la tapa de goma del eje de cierre rápido para que se suelte el mecanismo de bloqueo. Ahora puede volver a desmontar la rueda. AVISO IMPORTANTE Asegúrese de que las ruedas estén bien bloqueadas antes de cada uso.FX-FA1_FA1S_Int24_rev01

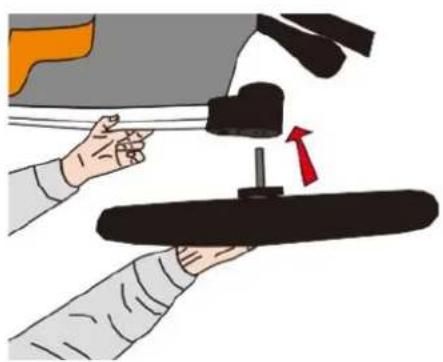

Montaje de la rueda delantera

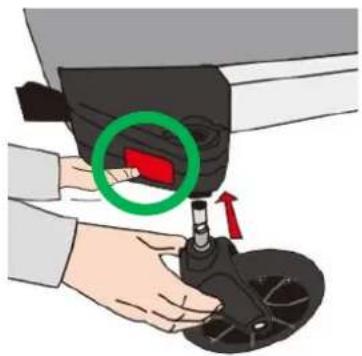

Paso 1: Tanto en el lado izquierdo como en el derecho, deslice el soporte de la rueda delantera hasta la posición designada en el marco. Paso 2: Fije rmemente los soportes de las ruedas al marco ulizando los tornillos y la llave Allen suministrados. Paso 3: Pulse el botón del cierre rápido del portarruedas delantero y, con el botón pulsado, introduzca la rueda delantera desde abajo en la abertura prevista en el portarruedas. Paso 4: Pulse el botón de liberación rápida de la rueda delantera para extraer la rueda delantera correspondiente. AVISO IMPORTANTE Asegúrese de que las ruedas estén bien bloqueadas antes de cada uso.FX-FA1_FA1S_Int24_rev01

Montaje de la barra de tracción

Paso 1: Pulse el botón del soporte de liberación rápida de las ruedas delanteras e inserte la barra de tracción en la abertura hasta que oiga un "clic". Ahora la barra de tracción está rmemente sujeta al chasis. Paso 2: Usando la conexión de anillo y el circlip, asegure una segunda conexión entre la barra de tracción y el marco.FX-FA1_FA1S_Int24_rev01

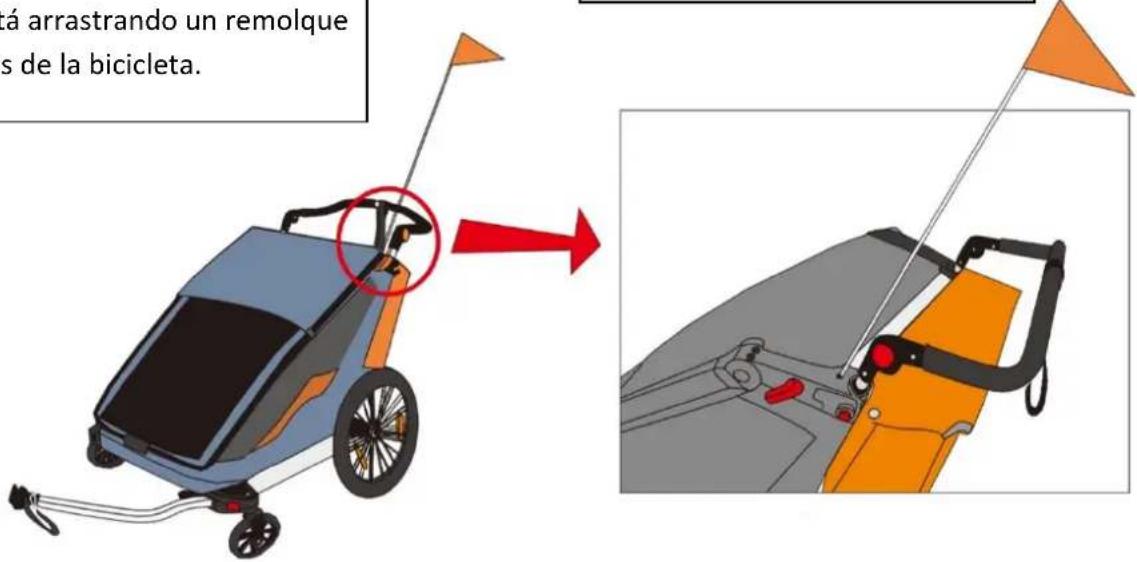

Montaje del banderín

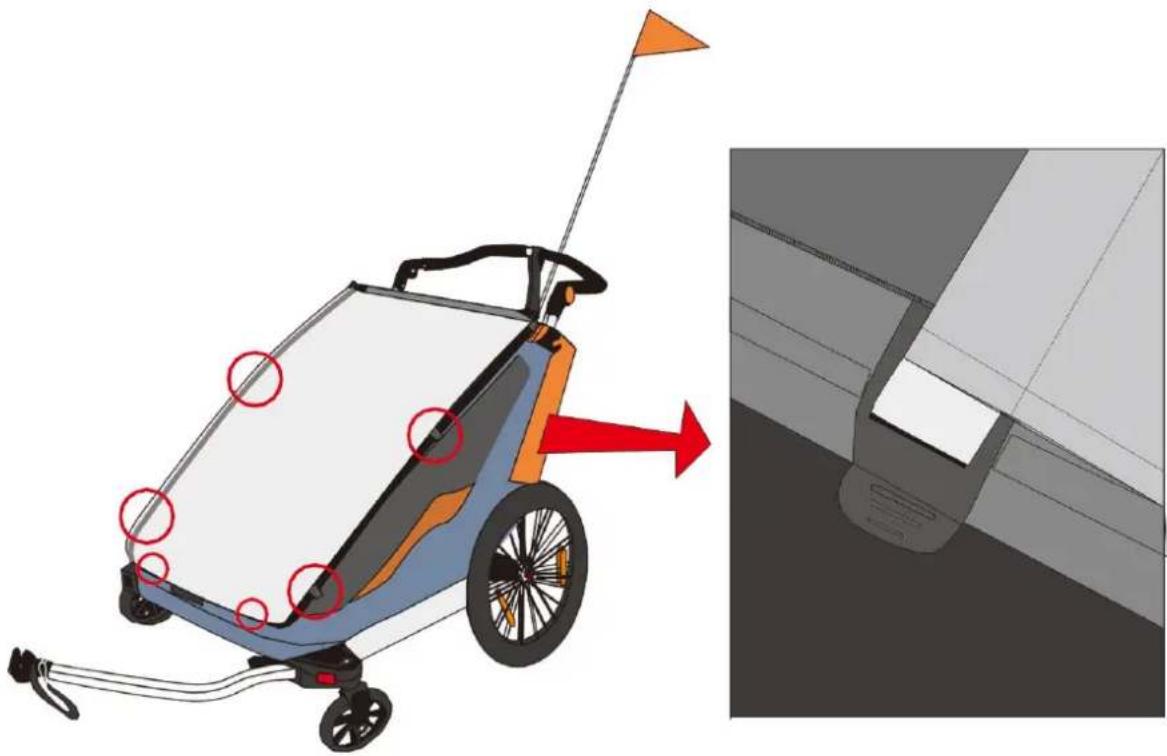

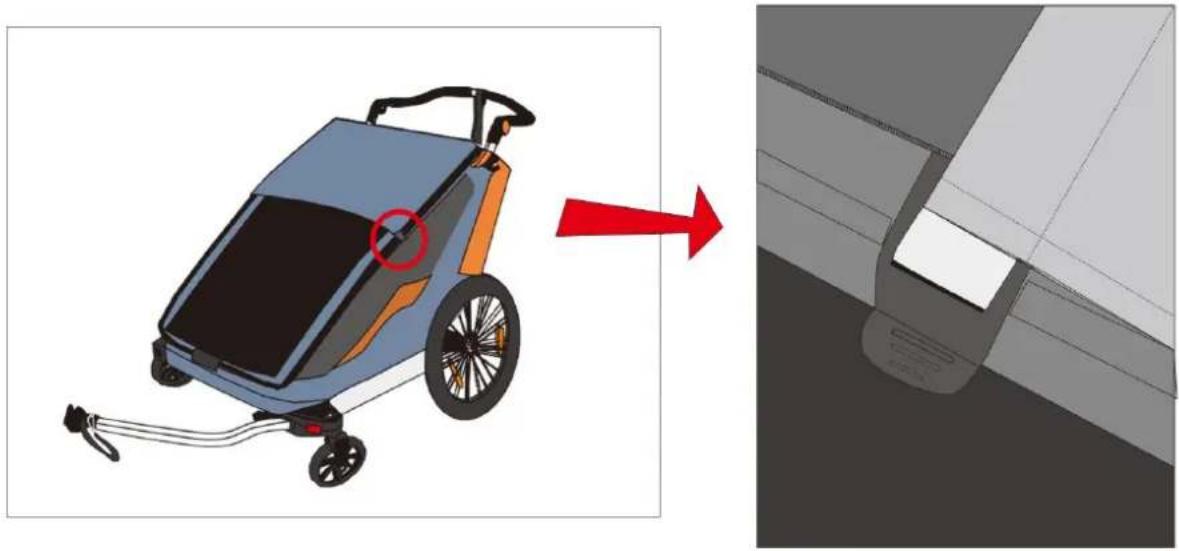

Montaje de la protección solar

Atención. El banderín de seguridad es un importante elemento de seguridad que se uliza para indicar a alguien que se está arrastrando un remolque detrás de la bicicleta. Importante Ulice siempre la banderita si desea ulizar el carro como remolque de bicicleta. Coloque la protección contra el sol y la lluvia en la parte superior del basdor y jela con los clips en la parte inferior o lateral.FX-FA1_FA1S_Int24_rev01

Montaje de la protección contra la lluvia

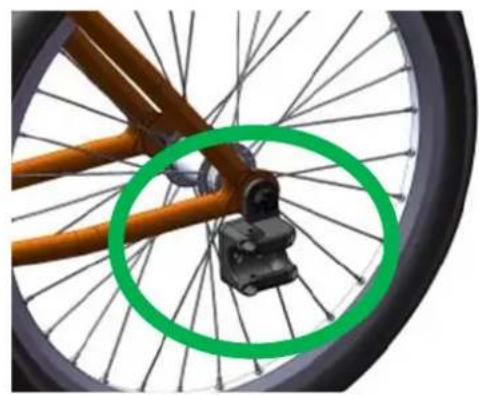

Montaje del adaptador de montaje de la barra de tracción

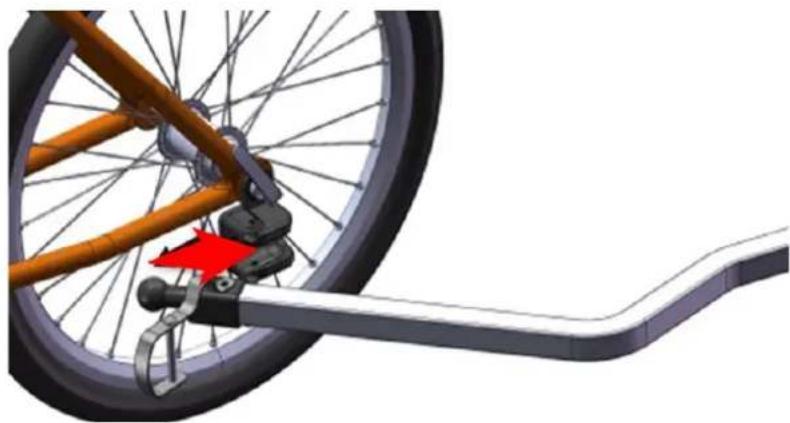

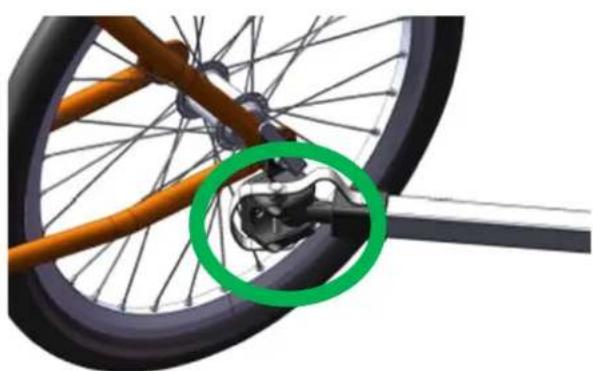

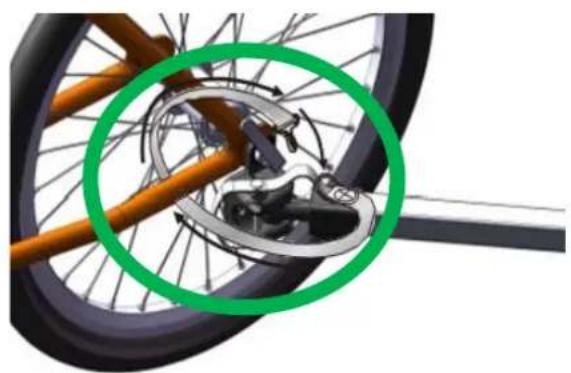

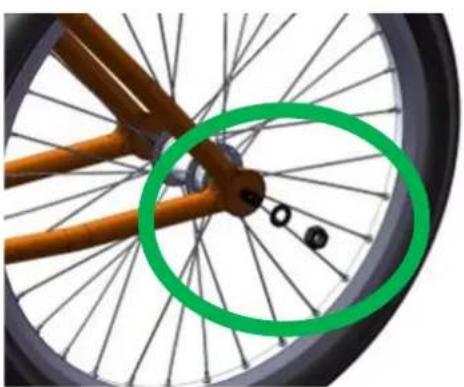

Paso 1: Aoje el buje de la rueda (según modelo) de su bicicleta. Consejo: cuando ulice el carro como remolque para bicicletas, ulice siempre la funda impermeable para evitar que se ensucie el interior.FX-FA1_FA1S_Int24_rev01

Paso 1: Fije el gancho de remolque al marco y ulice el perno de bloqueo doble para jarlo en su lugar. Paso 2: Después de introducir la cabeza de la varilla en la abertura del adaptador, jela. Paso 2: Fije el adaptador a su rueda trasera.FX-FA1_FA1S_Int24_rev01

Uso del cinturón de seguridad Cinturón de seguridad en el modelo: FX-FA1S (monoplaza)

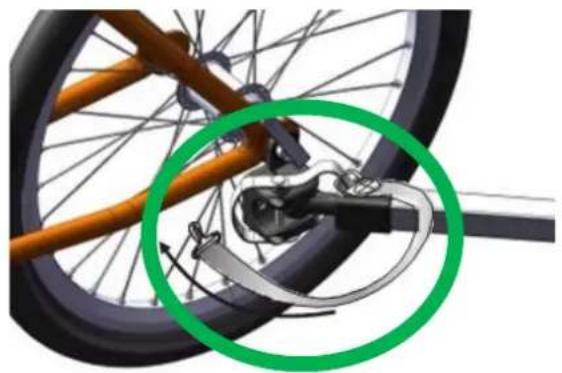

Paso 3: Enrolle la correa de seguridad de la barra de tracción alrededor del cuadro de la bicicleta como se muestra. Paso 4: Cuando ulice el cinturón de seguridad, asegúrese de que nunca entre en contacto con los radios de los neumácos. Si es necesario, enrolle varias veces el cinturón alrededor del cuadro y, a connuación, jelo.FX-FA1_FA1S_Int24_rev01

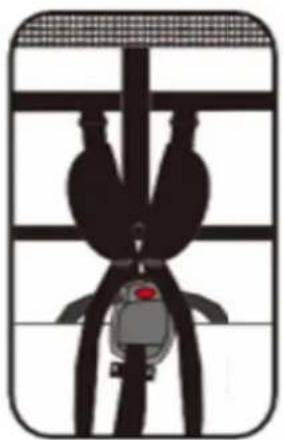

Cinturón de seguridad en el modelo: FX-FA1 (dos plazas) ATENCIÓN: Si solo hay un niño en el remolque FX-FA1 (dos plazas), asegúrese de que esté sentado en el centro o en el lado derecho (en el sendo de la marcha). Asegúrese siempre de que los cinturones de seguridad están bien abrochados para evitar que el niño se salga del remolque. No deje a su hijo solo en el remolque.

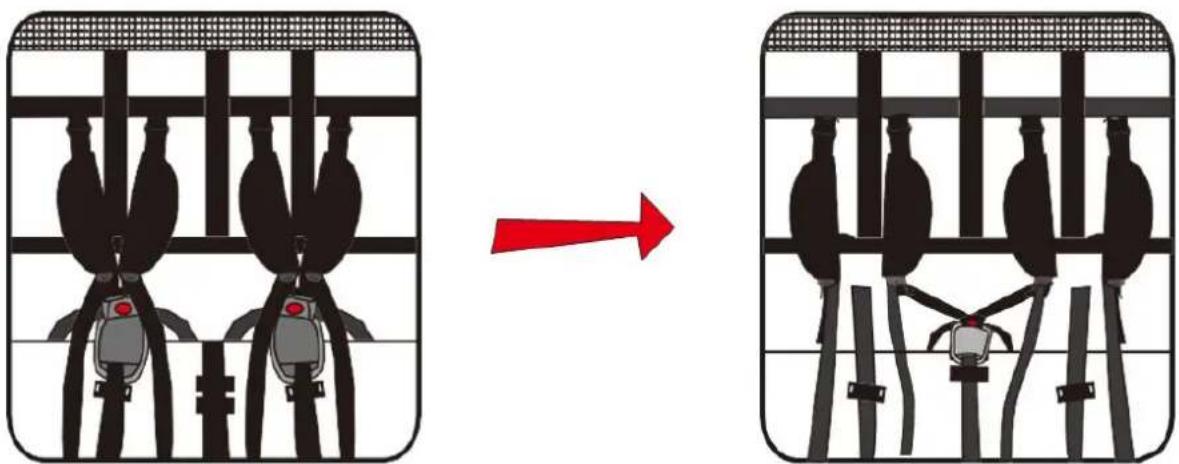

Conversión del cinturón a la posición central: 1.Aoje la hebilla central (posición entrepierna) y abróchela en el centro de las opciones del asiento.

2. Repita el paso para la cintura y los hombros.

3. La altura del cinturón de hombro puede ajustarse en función de la estatura del niño.

Nota: Esta función solo está disponible en los modelos FX-FA1 con dos asientos. No está disponible en otros modelos. ADVERTENCIA IMPORTANTE ¡Ulice siempre el sistema de retención! ¡IMPORTANTE! Cuando el cinturón está puesto o abierto, sus extremos no deben estar al alcance de los niños pequeños. Son piezas pequeñas y puede haber riesgo de asxia.FX-FA1_FA1S_Int24_rev01

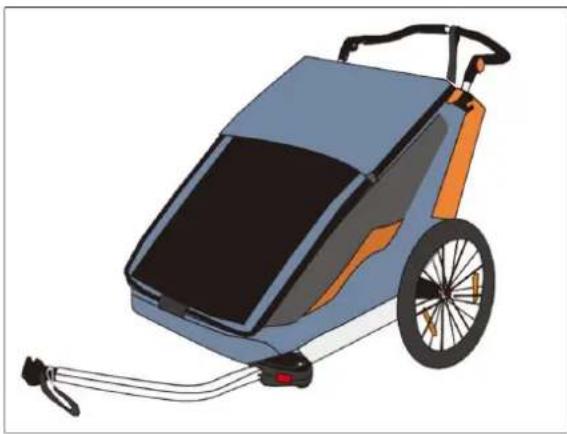

Utilizar el carro como remolque de bicicleta

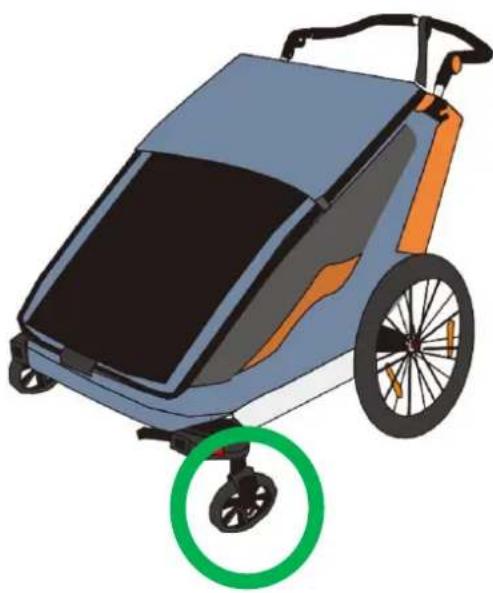

AVISO IMPORTANTE Asegúrese de que las ruedas estén bien bloqueadas antes de cada uso. Conecte el carro a la bicicleta como se describe en el apartado 2.9. Asegúrese de que todas las conexiones son correctas y están bien apretadas. Si desea ulizar ruedas delanteras, instálelas como se describe en 2.4. Asegúrese de que las ruedas estén bien sujetas. Si no desea ulizar las ruedas delanteras, guárdelas en la bolsa trasera. Asegúrese de que los ocupantes están en la posición correcta y de que los cinturones de seguridad están bien abrochados. Tradoo con www.DeepL.com/Translator (versione gratuita)FX-FA1_FA1S_Int24_rev01

Utilizar el carrito como cochecito/carriola

Después del desmontaje, guarde la barra de remolque en la bolsa trasera. Introduzca las ruedas delanteras en sus respecvos soportes. Ajuste el asa de empuje a la altura que más le convenga. Por seguridad, ulice la correa de muñeca para mantenerse en contacto con el carro en todo momento. AVISO IMPORTANTE Asegúrese de que las ruedas estén bien bloqueadas antes de cada uso.FX-FA1_FA1S_Int24_rev01

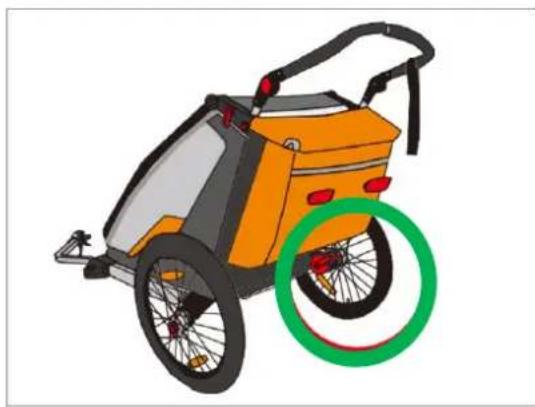

Uso del freno de estacionamiento

AVISO IMPORTANTE Asegúrate de bloquear el freno de estacionamiento cuando metas o saques al niño del cochecito. En cuanto el automóvil esté en posición de estacionamiento, debe accionar siempre el freno de estacionamiento. Para ello, pise el pedal hasta oír un "clic". Para soltar el freno, repita el procedimiento.FX-FA1_FA1S_Int24_rev01

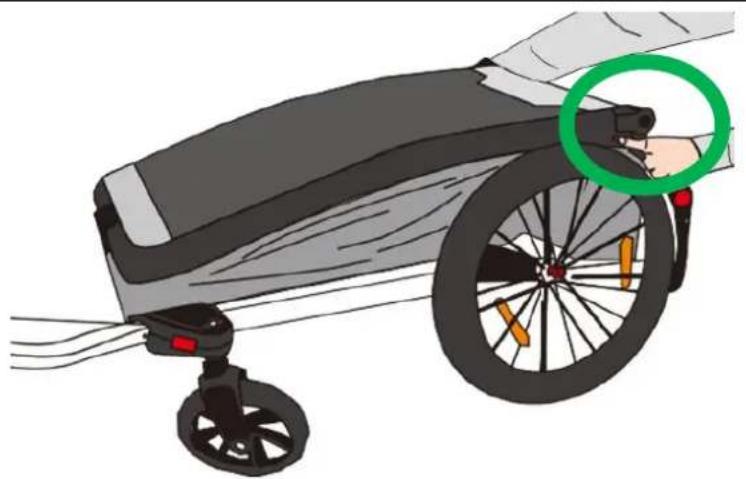

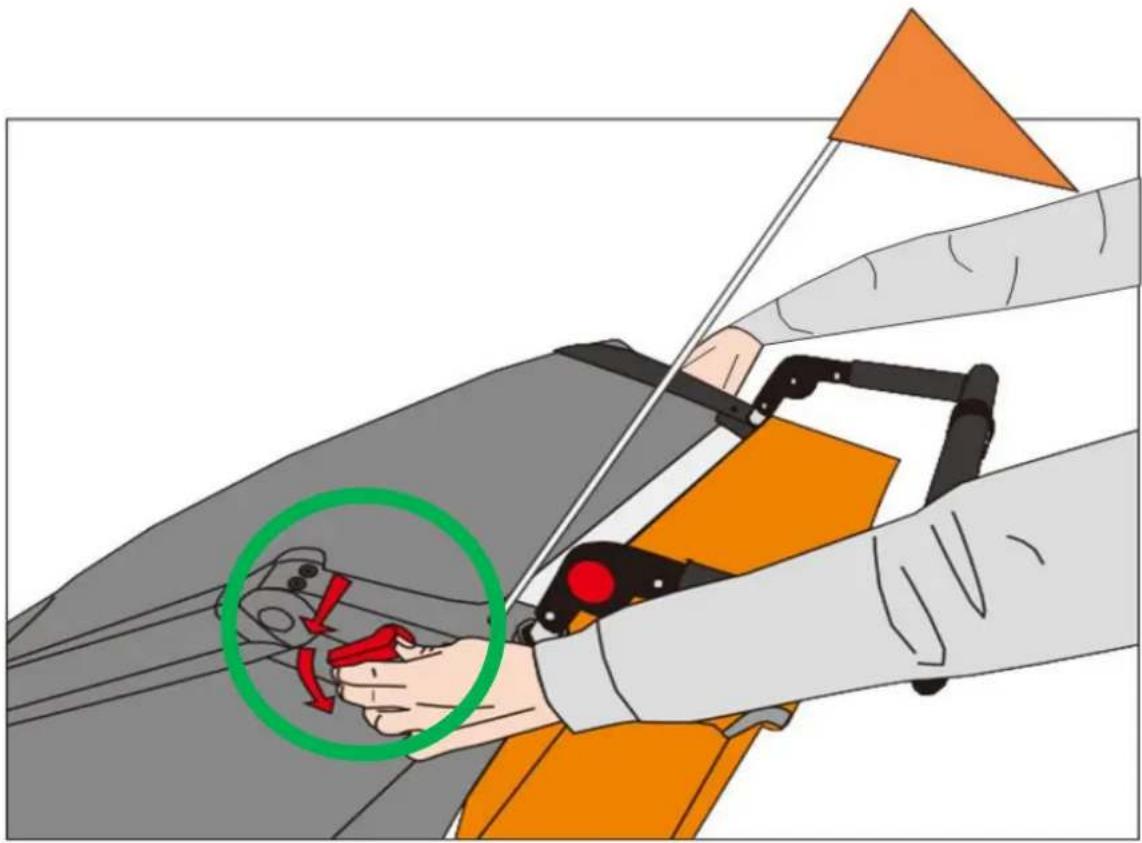

Al plegar, existe el riesgo de aplastar la pared lateral del remolque y el chasis. Pliegue o despliegue siempre el remolque despacio y con cuidado. Paso 1: Presione las palancas situadas a ambos lados del remolque. Paso 2: Empuje con cuidado las palancas hacia delante y, a connuación, empuje la tapa hacia abajo para acomodar la cubierta de tela y ahorrar espacio.FX-FA1_FA1S_Int24_rev01

49. Instrucciones de cuidado y mantenimiento

Los texles del carro pueden limpiarse con una esponja y agua bia jabonosa. Como norma general, no ulice detergentes agresivos o abrasivos (cloro, etc.) para limpiar el revesmiento texl, sino sólo una solución de agua jabonosa suave o un limpiador texl especial. Para limpiar el remolque: Ulice únicamente agua y jabón suave. No ulice ningún detergente. Compruebe con regularidad que todas las jaciones y equipos (ruedas, reectores, bandera, etc.) estén bien apretados y correctamente colocados. Haga que un mecánico cualicado realice una revisión runaria de seguridad en su bicicleta antes de conectarla al remolque. Le recomendamos que realice el mantenimiento runario de su bicicleta cada año. No deje el remolque a la intemperie después de ulizarlo. El mal empo y las inclemencias meteorológicas pueden dañar el tejido del remolque.

50. Advertencias de seguridad e instrucciones

• Conserve estas instrucciones de uso para poder consultarlas más adelante. El incumplimiento de estas instrucciones puede comprometer la seguridad de su hijo. Es importante que todas las personas que ulicen el cochecito y los accesorios sepan cómo manejarlos, incluso si solo lo ulizan durante un breve periodo de empo.

• Se advierte que estas instrucciones de uso no pueden excluir todos los riesgos a los que podría estar expuesto un niño al ulizar este producto. El usuario es responsable de la seguridad del niño.

• Si ene más preguntas, el servicio de atención al cliente de FUXTEC estará encantado de ayudarle.

• El usuario debe tener al menos 16 años y haber leído y comprendido cuidadosamente las instrucciones de uso.

• Lea atentamente el manual de instrucciones y familiarícese con el carro antes de ulizarlo con su hijo.

• Si el carro va a ser ulizado por otras personas que no estén familiarizadas con él (por ejemplo, los abuelos), explíqueles siempre su funcionamiento antes de ulizarlo.

• La seguridad de su hijo puede verse compromeda si no se siguen las instrucciones de este manual.

• Guarde cuidadosamente el manual de instrucciones para consultarlo posteriormente.

• Solo se deben ulizar piezas de repuesto originales de FUXTEC GmbH o recomendadas por esta.

• No se permiten modicaciones ni accesorios adicionales, especialmente en el enganche del remolque.

• Cualquier carga jada a la barra de sujeción afecta a la estabilidad del asiento infanl.FX-FA1_FA1S_Int24_rev01

• No ulice este transportador infanl en escaleras o escaleras mecánicas.

• No transporte niños adicionales ni bolsas en este transportador infanl.

• No deje nunca al niño sin supervisión.

• Al plegar y desplegar este asiento infanl, asegúrese de que el niño no se pellizque los dedos. Para evitar lesiones, asegúrese de que el niño se mantenga alejado mientras se pliega y se despliega este producto.

• Asegúrese de que el cuerpo del niño, su ropa, los cordones de los zapatos o los juguetes no entren en contacto con las piezas móviles.

• No monte en este asiento infanl ningún asiento de coche ni ningún otro disposivo de asiento no homologado por FUXTEC.

• Ulice siempre un casco que cumpla con la normava local.

• Nunca conduzca la bicicleta por la noche sin la iluminación adecuada. Respete todas las normas legales locales.

• Extreme la precaución al conducir con el remolque, no supere nunca los 20 km/h y reduzca la velocidad a paso de peatón (menos de 7 km/h) en curvas y en carreteras irregulares.

• La carga del enganche no debe ser inferior a 3 kg ni superior a 8 kg.

• Cuando se uliza el remolque, se debe rerar la rueda del buggy.

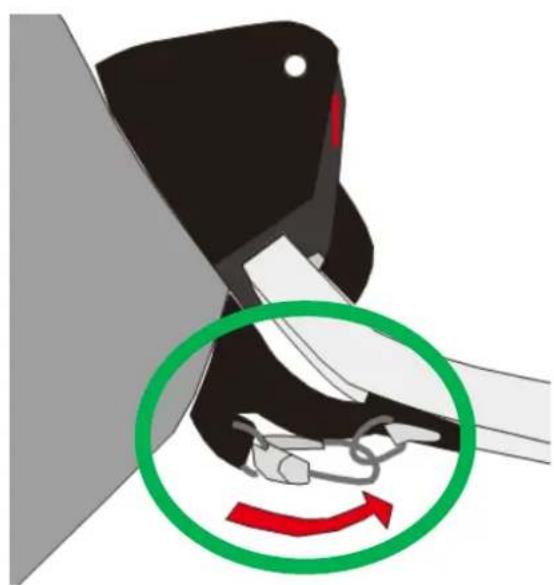

• Ulice siempre la correa de jación del disposivo de enganche y je el enganche al cuadro de la bicicleta.

• Si no se uliza la correa de jación del disposivo de enganche, el remolque para bicicleta FUXTEC puede desprenderse de la bicicleta.

• Antes de acoplar el remolque, la bicicleta debe ser someda a una revisión de seguridad por parte de un mecánico cualicado en bicicletas.

• El remolque solo debe ulizarse cuando todos los disposivos de bloqueo estén encajados y ambas ruedas estén bloqueadas de forma segura.

• El remolque modica la estabilidad, los requisitos de frenado y las caracteríscas de conducción de la bicicleta. Conduzca siempre de forma defensiva y con previsión.

• Al girar a la derecha, el ángulo entre la bicicleta que ra y el FX-FA1/FX-FA1S no debe superar los 45°. Al girar a la izquierda, el ángulo no debe superar los 90°.

• El remolque acoplado alarga considerablemente la distancia de frenado de la bicicleta.

• Otras indicaciones de seguridad:

• Esta unidad de asiento no es adecuada para niños menores de 6 meses, a menos que se ulice con accesorios para bebés homologados por FUXTEC (por ejemplo, portabebés o hamaca).

• Los niños deben tener al menos 6 meses y poder sentarse erguidos sin ayuda.

• Al montar en bicicleta, el niño debe tener la edad suciente para llevar casco y sentarse erguido sin supervisión. Consulte a un pediatra si el niño es menor de un año.

• Ulice siempre los cinturones de seguridad internos para evitar lesiones graves por caídas o resbalones.

• Si solo se transporta a un niño, este debe sentarse en el centro o en el lado derecho en el sendo de la marcha.

• Solo se puede transportar un niño por viaje. Debe garanzarse una distribución equilibrada de la carga.

• La cubierta para la lluvia debe estar cerrada cuando se uliza como remolque para bicicleta, al igual que la red mosquitera.

• Fije siempre la correa de mano durante el viaje.FX-FA1_FA1S_Int24_rev01

• Asegúrese de que la cabina esté bien venlada a altas temperaturas.

• No permita que su hijo juegue con este producto.

• No ulice este asiento infanl cerca de fuego o llamas abiertas.

• El producto no es apto para panar.

• Solo se deben ulizar piezas de repuesto recomendadas por FUXTEC.

• Preste atención al cumplimiento de la presión de aire permida: o Ruedas: 2,5-3 bar o Rueda del buggy: máx. 1,9 bar o Rueda vibradora: 2,5 bar

• El peso máximo total permido para remolques sin frenos es de 40 kg (según el StVZO).

• El remolque para niños debe estar equipado con un reector trasero conforme a la normava local.

Datos técnicos FX-FA1S (monoplaza) FX-FA1 (biplaza) Peso total admisible (remolque + niño + equipaje) 50kg 60kg Carga máxima (niño + equipaje) 35kg 44kg Peso total del remolque 15kg 16kg Carga máxima en el maletero 5kg 5kg Carga máxima en el espacio para los pies 0.5kg 0,5kg Peso máximo del niño 22kg 2x22kg Edad mínima del niño 6 meses 6 meses Edad máxima del niño 4 años 4 años Altura máxima 105 cm 105 cm

Cumplimos los requisitos legales de garana para todos nuestros productos. La garana es de 24 meses a parr de la fecha de compra y cubre sus derechos en caso de defectos de material o procesamiento. Conserve el comprobante de compra en un lugar seguro. Quedan excluidas de la garana las piezas de desgaste y los daños causados por un uso inadecuado, el empleo de la fuerza, las modicaciones técnicas, el uso de accesorios inadecuados o piezas de repuesto no originales y los intentos de reparación por parte de personal no cualicado. Las reparaciones en garana sólo pueden ser realizadas por técnicos de FUXTEC.FX-FA1_FA1S_Int24_rev01

El material de embalaje está compuesto por materiales reciclables y debe desecharse de acuerdo con la normava vigente en materia de eliminación de residuos. Póngase en contacto con las autoridades locales para obtener información sobre cómo desechar el aparato correctamente. Asegúrese de rerar y desechar correctamente todos los materiales de funcionamiento, como gasolina y aceite, de antemano.

54. Servicio de atención al cliente

Si tiene alguna pregunta sobre la garantía, la reparación o las piezas de repuesto, póngase en contacto con nosotros: FUXTEC GmbH Kappstrasse 69 71083 Herrenberg Herrenberg Alemania Teléfono: [phone] Correo electrónico: [e-mail] NOTA: No envíe devoluciones ni reparaciones a esta dirección. Para devoluciones en garantía, póngase en contacto con nuestro servicio de atención al cliente.

55. Protección de los derechos de autor

2024 Por FUXTEC GmbH Todos los derechos reservados. El contenido de estas instrucciones está protegido por derechos de autor. Su uso está permitido dentro del ámbito de funcionamiento. Queda prohibida cualquier otra utilización o reproducción sin la autorización por escrito de FUXTEC GmbH. FUXTEC GmbH se reserva el derecho a realizar modificaciones en estas instrucciones de funcionamiento sin comunicación previa.FX-FA1_FA1S_Int24_rev01
