GEBRUIKSAANWIJZING FX-GH51 Fuxtec

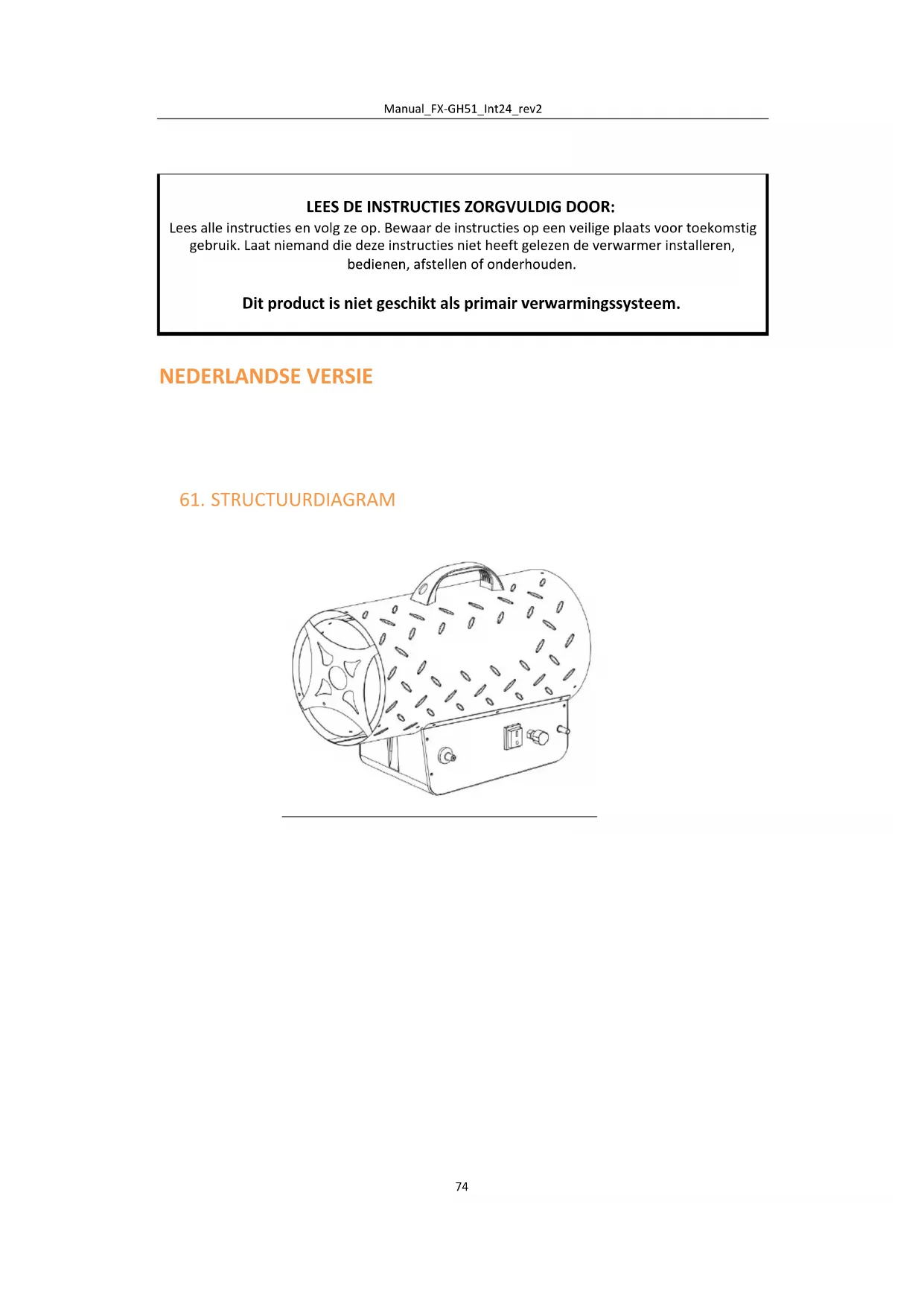

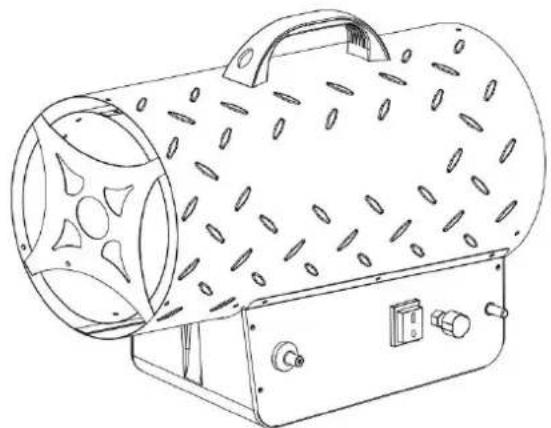

LEES DE INSTRUCTIES ZORGVULDIG DOOR: Lees alle instructies en volg ze op. Bewaar de instructies op een veilige plaats voor toekomstig gebruik. Laat niemand die deze instructies niet heeft gelezen de verwarmer installeren, bedienen, afstellen of onderhouden. Dit product is niet geschikt als primair verwarmingssysteem.Manual_FX-GH51_Int24_rev2

Model FX-GH51 Nominaal vermogen 10.2000BTU-17,0000BTU (30-50kw) Brandstofverbruik 2,18-3,63kg/u Aansluitmaat van de brandstofopening 1,4 mm Temperatuur luchtstroom 360℃ Type gas Alleen geschikt voor gebruik met vloeibaar gas Druk van gastoevoer 1500mBar Stroomverbruik 220-240V~50Hz Ontsteking Piëzo Primaire vlamregeling Gasklep bediend door thermische sensor Bescherming tegen oververhitting 110℃Manual_FX-GH51_Int24_rev2

HET NIET OPVOLGEN VAN DE VOORZORGSMAATREGELEN EN INSTRUCTIES DIE BIJ HET VERWARMINGSAPPARAAT ZIJN GELEVERD, KAN LEIDEN TOT OVERLIJDEN, ERNSTIG PERSOONLIJK LETSEL EN VERLIES VAN OF SCHADE AAN EIGENDOMMEN DOOR BRAND, EXPLOSIE, BRANDWONDEN, VERSTIKKING, KOOLMONOXIDEVERGIFTIGING EN/OF ELEKTRISCHE SCHOKKEN. ALLEEN PERSONEN DIE DE INSTRUCTIES BEGRIJPEN EN KUNNEN OPVOLGEN, MOGEN DEZE VERWARMER GEBRUIKEN OF ONDERHOUDEN. NIET GESCHIKT VOOR GEBRUIK THUIS OF IN EEN STACARAVAN. Alleen gebruiken in een goed geventileerde ruimte en uit de buurt van ontvlambare materialen. NIET voor het verwarmen van woonruimtes in woongebouwen of voor gebruik in openbare gebouwen, zie nationale regelgeving. Schakel na gebruik de gastoevoer uit bij de cilinderafsluiter. Controleer of de ventilator goed werkt voordat u de branders aansteekt. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen niet worden uitgevoerd door kinderen zonder toezicht. WAARSCHUWING: Om oververhitting te voorkomen, mag het verwarmingselement niet worden afgedekt. Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze onder voortdurend toezicht staan. Kinderen van 3 jaar tot jonger dan 8 jaar mogen het apparaat alleen in- en uitschakelen als het is opgesteld of geïnstalleerd in de daarvoor bestemde normale gebruikspositie en als ze toezicht of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen van 3 jaar en jonger dan 8 jaar mogen het apparaat niet aansluiten, afstellen of reinigen en geen onderhoudswerkzaamheden aan het apparaat uitvoeren. LET OP - sommige onderdelen van dit product kunnen zeer heet worden en brandwonden veroorzaken. Speciale aandacht moet worden besteed aan de aanwezigheid van kinderen en kwetsbare personen.Manual_FX-GH51_Int24_rev2

• De in deze gebruiksaanwijzing genoemde verwarmers mogen alleen buiten of in een goed geventileerde omgeving worden gebruikt.

• Een permanente ventilatie van 25 cm³ is vereist voor elke KW, gelijkmatig verdeeld over de vloer en het hoogteniveau van het apparaat, met een minimale afvoer van 250 cm³.

• Gascilinders moeten worden gebruikt en opgeslagen in overeenstemming met de geldende voorschriften.

• Richt de hete luchtstroom nooit op de cilinder.

• Gebruik alleen de meegeleverde drukregelaar.

• Gebruik de verwarming nooit zonder hoes.

• De 100W/m³ vrije ruimte mag niet overschreden worden. Het minimumvolume van de ruimte moet groter zijn dan 100m³.

• Blokkeer de inlaat en uitlaat van het verwarmingselement niet.

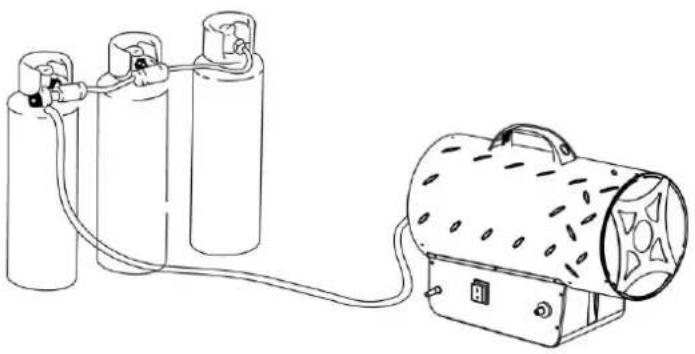

• Als de verwarming gedurende langere tijd op maximale capaciteit moet werken, kan er zich ijs vormen op de cilinder. Dit komt door overmatige dampafzuiging. De cilinder mag om deze of een andere reden niet worden verwarmd. Gebruik een grote cilinder of twee onderling verbonden cilinders om dit effect te voorkomen of in ieder geval te verminderen (Figuur 1).Manual_FX-GH51_Int24_rev2

• Gebruik de verwarming niet in kelders, gewelven of in ruimtes onder de begane grond.

• Neem in het geval van een storing contact op met de technische klantenservice.

• Draai de kraan van de gasfles dicht na gebruik.

• De gascilinder moet altijd worden vervangen in overeenstemming met de veiligheidsvoorschriften en uit de buurt van ontstekingsbronnen.

• De gasslang mag niet gedraaid of gebogen zijn.

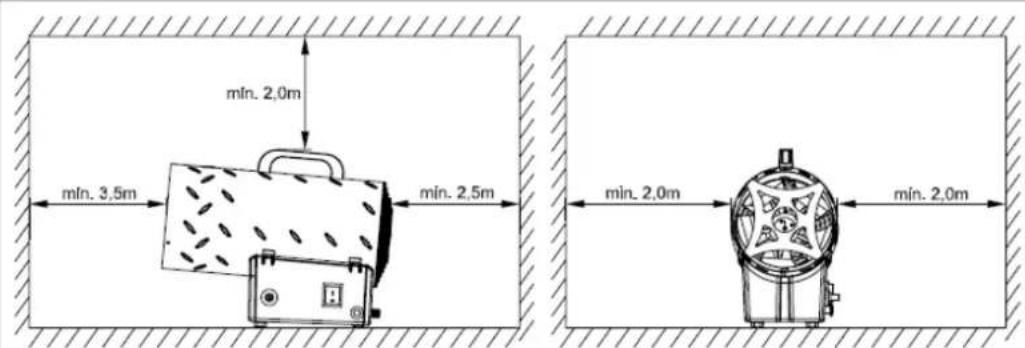

• De verwarmer moet worden geïnstalleerd op een brandveilige locatie, de heteluchtuitlaat moet minstens 3 meter verwijderd zijn van een brandbare muur of plafond en mag nooit op de gasfles worden gericht.

• Gebruik alleen originele gasslangen en reserveonderdelen.

• De in dit document beschreven verwarmers zijn niet bedoeld voor huishoudelijk gebruik.

• Als er een gaslek wordt ontdekt of vermoed, sluit de gasfles dan onmiddellijk af, schakel het verwarmingselement uit en gebruik het niet meer totdat het is gecontroleerd door een gekwalificeerd servicecentrum. Als de verwarmer binnenshuis wordt geïnstalleerd, zorg dan voor een goede ventilatie door de deur en ramen volledig te openen. Zorg dat er geen vonken of open vuur ontstaan.

• Neem bij twijfel contact op met je leverancier.

• Sluit het verwarmingselement aan op een geschikt stopcontact /230V~50Hz

• Zorg ervoor dat het apparaat goed geaard is.

• Sluit de gastoevoerslang aan op de drukregelaar en de regelaar op een geschikte LPG-fles.

• Open de kraan op de cilinder en controleer de toevoerslang en fittingen op gaslekken. Het wordt aanbevolen om voor deze procedure een goedgekeurdeManual_FX-GH51_Int24_rev2

lekdetector te gebruiken.

• GEBRUIK NOOIT OPEN VUUR.

• Voor automatische apparaten sluit je de kamerthermostaat aan op het stopcontact op het apparaat en stel je de thermostaat in op de gewenste temperatuur.

67. GEBRUIKSAANWIJZING

VOORBEREIDING OP GEBRUIK

• Controleer het verwarmingselement op mogelijke transportschade.

• Sluit de slang en regelaar aan op de LPG-cilinder door de moer linksom in de klepuitlaat van de LPG-cilinder te draaien en stevig vast te draaien.

• Open de gaskraan van de cilinder en controleer alle gasaansluitingen met een oplossing van water en zeep.

• Sluit het netsnoer aan op een correct geaarde 220V~, 50Hz stroombron.

• Zet de hoofdschakelaar in stand I en controleer of de ventilator goed draait. (Figuur 2) Figuur 2

• Druk op de gasklepknop en druk herhaaldelijk op de piëzo-elektrische aansteker totdat de vlam brandt. (Afbeelding 3-4) Afbeelding 3 Afbeelding 4

• Als de vlam brandt, houdt u de ventielknop ongeveer 10 seconden ingedrukt. Als het verwarmingselement stopt zodra u de ventielknop loslaat, wacht dan eenManual_FX-GH51_Int24_rev2

minuut en herhaal het startproces door de ventielknop langer ingedrukt te houden.

• Regel de druk van de gasstroom volgens de gewenste warmteafgifte door het wiel van de drukregelaar linksom te draaien om de druk te verhogen of rechtsom om deze te verlagen.

• Neem contact op met uw leverancier als u nog meer problemen ondervindt.

• Regel de vlam en het vermogen door de instelknop tegen de klok in te draaien om te verhogen of met de klok mee om te verlagen. (Figuur 3).

LET OP Als de ontsteking moeilijk of onregelmatig verloopt, controleer dan of de ventilator niet geblokkeerd is en of de luchtinlaat en -uitlaat vrij zijn voordat u het ontstekingsproces herhaalt.

UITSCHAKELEN Om de verwarming uit te schakelen, sluit u de kraan van de gasfles. Laat de ventilator draaien tot de vlam dooft en zet dan de ventilatorschakelaar in stand O.

• De verwarming kan ook als ventilator worden gebruikt.

• Verwijder in dat geval de gastoevoerslang en sluit de stekker van het verwarmingselement aan op een geschikte voedingsbron.

• Gebruik de verwarming niet om woonruimtes te verwarmen.

• Niet gebruiken in ongeventileerde ruimtes.

• De verbrandings- en ventilatieluchtstroom mag niet worden belemmerd.

• Er moet voldoende verse lucht worden toegevoerd om te voldoen aan de verbrandingsluchtvereisten van het gebruikte verwarmingstoestel.

• Een gebrek aan verse lucht leidt tot een slechte verbranding.

• Onjuiste verbranding kan leiden tot koolmonoxidevergiftiging, wat weer kan resulteren in ernstig letsel of overlijden. Symptomen van koolmonoxidevergiftiging zijn onder andere hoofdpijn, duizeligheid en ademhalingsmoeilijkheden.Manual_FX-GH51_Int24_rev2

GASGEUR LP-gas en aardgas hebben kunstmatige geuren die speciaal worden toegevoegd om lekken in brandstofgassen op te sporen. Als er een gaslek is, moet je het brandstofgas kunnen ruiken. Aangezien propaan (LP) zwaarder is dan lucht, moet u de gasgeur laag bij de grond ruiken. ELKE GASGEUR IS EEN SIGNAAL OM ONMIDDELLIJK TE HANDELEN!

• Verricht geen handelingen die het brandstofgas kunnen ontsteken. Bedien geen elektrische schakelaars. Koppel geen voedingsapparaten of verlengkabels los. Steek geen lucifers of andere vlammen aan. Gebruik geen telefoon.

• Haal iedereen onmiddellijk uit het gebouw en weg van de locatie.

• Sluit alle propaangas- of brandstoftoevoerkleppen of de hoofdtoevoerklep op de meter als u aardgas gebruikt.

• Propaan (LP) gas is zwaarder dan lucht en kan in diepere gebieden neerslaan. Als je een propaangaslek vermoedt, blijf dan uit de buurt van alle lage gebieden.

• Gebruik de telefoon van uw buren en bel uw gasleverancier en de brandweer. Ga het gebouw of de omgeving niet opnieuw binnen.

• Blijf uit de buurt van het gebouw en het terrein totdat u veilig bent verklaard door de brandweerlieden en uw brandstofleverancier.

• Laat ten slotte de persoon van de brandbare gasdienst en de brandweer zoeken naar ontsnapt gas. Laat hen het gebouw en de omgeving ventileren voordat u terugkeert. Goed opgeleid servicepersoneel moet lekken repareren, controleren op verdere lekken en vervolgens het apparaat voor u opnieuw aansteken.

• Reparaties of onderhoud mogen alleen worden uitgevoerd door gekwalificeerd personeel.

• Het apparaat moet minstens één keer per jaar worden gecontroleerd door een gekwalificeerde technicus.

• Controleer regelmatig de toestand van de gasslang en de gasregelaar en of ze vervangen moeten worden. Gebruik alleen originele reserveonderdelen.

• Voordat u begint met onderhoudswerkzaamheden aan het verwarmingselement, moet u het loskoppelen van de gas- en elektriciteitsvoorziening.

• Als het apparaat lange tijd niet gebruikt is, raden we aan dat een technicus een algemene controle uitvoert voordat het apparaat in gebruik wordt genomen. Het is belangrijk om de volgende punten te controleren:

• Controleer regelmatig de toestand van de gastoevoerslang en gebruik alleen originele reserveonderdelen voor aanpassingen.

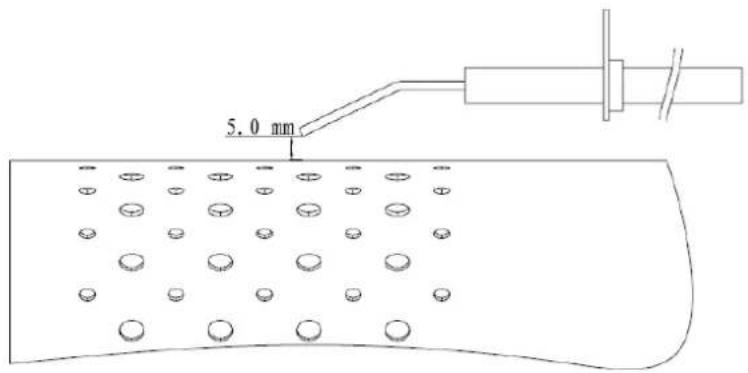

• Controleer de positie van de ontstekingselektrode (zie Fig. 5).Manual_FX-GH51_Int24_rev2

• Controleer de aansluitingen van de veiligheidsthermostaat en het thermokoppel: deze moeten altijd schoon zijn. Reinig indien nodig de ventilatorbladen en de binnenkant van het verwarmingselement met perslucht.Manual_FX-GH51_Int24_rev2

PROBLEEM OORZAAK OPLOSSING De motor werkt niet Geen stroomvoorziening Controleer de klemmenstrook met een tester De veiligheidsthermostaat is ingeschakeld Wacht ongeveer een minuut en start opnieuw op De motor werkt, maar de brander gaat niet aan en de verwarming stopt na een paar seconden. De kraan voor flessengas is gesloten Open de gaskraan De fles is leeg Gebruik een nieuwe fles Het mondstuk is verstopt Verwijder het mondstuk en maak het schoon De elektromagnetische gasklep is niet open Controleer of het magneetventiel werkt Er is geen vonk Controleer de positie van de elektrode De brander brandt kort, maar de verwarming stopt na een paar seconden. Geen verbinding met het aardingssysteem Controleer ze en sluit alles goed aan Defecte verbinding tussen sensor en veiligheidsapparaat Controleer ze en sluit alles goed aan Defect veiligheidsapparaat Vervang het veiligheidsapparaat De verwarming stopt tijdens de werking Overmatige gastoevoer Controleer de drukregelaar en vervang deze indien nodig. Te weinig luchtstroom Controleer of de motor goed werkt Onvoldoende gastoevoer door ijsvorming op de cilinder Controleer en gebruik een grotere fles of twee aangesloten flessenManual_FX-GH51_Int24_rev2

Element Symbool Waarde Eenhei

Waarde Eenheid Warmteafgifte

Netto voordeelwaarde (NCV) Nominale warmteafgifte

Rendement bij nominaal verwarmingsvermogen

Benuttingsfactor bij minimaal verwarmingsvermogen (indicatief)

Type warmteafgifte / regeling kamertemperatuur (selectie) Met nominaal verwarmingsvermog

Enkeltraps warmteafgifte, geen kamertemperatuurregeling

Twee of meer handmatige niveaus, geen kamertemperatuurregeling

Met mechanische thermostaat ruimtetemperatuurregeling

Met elektronische ruimtetemperatuurregeling [nee]

met elektronische ruimtetemperatuurregeling plus dagtimer

met elektronische ruimtetemperatuurregeling plus Wekelijkse timer

Verdere besturingsopties (meervoudige selectie mogelijk)

Kamertemperatuurregeling, met aanwezigheidsdetectie [nee]

Kamertemperatuurregeling, met detectie van open ramen

Met werktijdlimiet [nee]

Eis voor het vermogen van de waakvlam (indien van toepassing)

De seizoensgebonden energie-efficiëntie voor ruimteverwarming ηS Element Symbool Waarde Eenheid De seizoensgebonden energie voor ruimteverwarming Efficiëntie in actieve werking

Correctiefactor (F1)

Correctiefactor (F2)

Correctiefactor (F3)

Correctiefactor (F4)

Correctiefactor (F5)

De seizoensgebonden energie voor ruimteverwarming efficiëntie ηS

Energie-efficiëntieklassen AManual_FX-GH51_Int24_rev2

70. EU-conformiteitsverklaring

Wij, FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg - Duitsland, verklaren hierbij dat dat het hieronder aangeduide product voldoet aan de veiligheids- en gezondheidsvereisten van de relevante Europese normen door zijn ontwerp en constructie en in de versie die door ons op de markt wordt gebracht. Deze verklaring verliest haar geldigheid als de producten zonder onze toestemming worden gewijzigd. Productnaam: Gasverwarmingspistool oort product:Gaskachel andelsmerk: erienummer:FX-GH51 et artikel voldoet aan de EG-richtlijnen:(EU) 2016/426 Toegepaste geharmoniseerde normen: EN1596:1998 + A1:2004
