INSTRUKCJA OBSŁUGI FX-GH51 Fuxtec

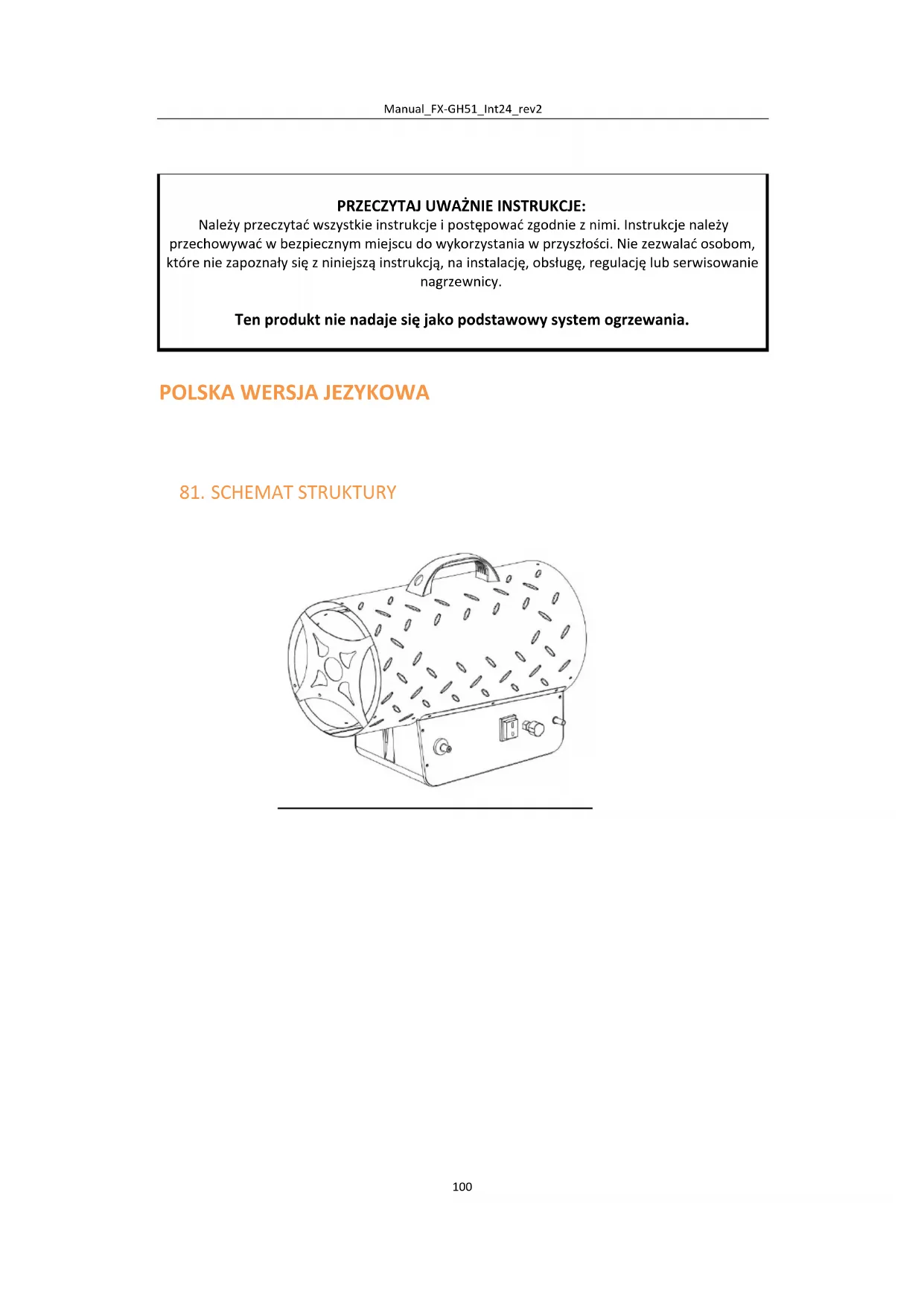

PRZECZYTAJ UWAŻNIE INSTRUKCJE: Należy przeczytać wszystkie instrukcje i postępować zgodnie z nimi. Instrukcje należy przechowywać w bezpiecznym miejscu do wykorzystania w przyszłości. Nie zezwalać osobom, które nie zapoznały się z niniejszą instrukcją, na instalację, obsługę, regulację lub serwisowanie nagrzewnicy. Ten produkt nie nadaje się jako podstawowy system ogrzewania.Manual_FX-GH51_Int24_rev2

Model FX-GH51 Moc znamionowa 10.2000BTU-17,0000BTU (30-50kw) Zużycie paliwa 2,18-3,63 kg/h Rozmiar przyłącza otworu paliwowego 1,4 mm Temperatura przepływu powietrza 360℃ Rodzaj gazu Nadaje się tylko do użytku z gazem płynnym Ciśnienie zasilania gazem 1500mBar Zużycie energii 220-240V~50Hz Zapłon Piezo Podstawowa kontrola płomienia Zawór gazowy sterowany czujnikiem termicznym Ochrona przed przegrzaniem 110℃Manual_FX-GH51_Int24_rev2

BEZPIECZEŃSTWO UŻYTKOWNIKA I INNYCH OSÓB JEST WAŻNE. PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. OGÓLNE OSTRZEŻENIA O ZAGROŻENIACH NIEPRZESTRZEGANIE ŚRODKÓW OSTROŻNOŚCI I INSTRUKCJI DOŁĄCZONYCH DO GRZEJNIKA MOŻE SPOWODOWAĆ ŚMIERĆ, POWAŻNE OBRAŻENIA CIAŁA ORAZ UTRATĘ LUB USZKODZENIE MIENIA W WYNIKU POŻARU, WYBUCHU, OPARZEŃ, UDUSZENIA, ZATRUCIA TLENKIEM WĘGLA I/LUB PORAŻENIA PRĄDEM. TYLKO OSOBY, KTÓRE ROZUMIEJĄ I POTRAFIĄ POSTĘPOWAĆ ZGODNIE Z INSTRUKCJAMI, POWINNY UŻYWAĆ LUB SERWISOWAĆ TEN GRZEJNIK. NIE NADAJE SIĘ DO UŻYTKU W DOMU LUB W PRZYCZEPIE STACJONARNEJ. Używać wyłącznie w dobrze wentylowanym miejscu i z dala od materiałów łatwopalnych. NIE do ogrzewania pomieszczeń mieszkalnych lub do użytku w budynkach użyteczności publicznej, patrz przepisy krajowe. Po użyciu wyłączyć dopływ gazu na zaworze butli. Przed zapaleniem palników należy upewnić się, że wentylator działa prawidłowo. To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli są one nadzorowane lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie mogą być wykonywane przez dzieci bez nadzoru. OSTRZEŻENIE: Aby uniknąć przegrzania, grzejnika nie wolno przykrywać. Dzieci w wieku poniżej 3 lat powinny być trzymane z dala od urządzenia, chyba że znajdują się pod stałym nadzorem. Dzieci w wieku od 3 do 8 lat mogą włączać i wyłączać urządzenie tylko wtedy, gdy zostało ono ustawione lub zainstalowane w normalnej pozycji roboczej i zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia oraz rozumieją związane z tym zagrożenia. Dzieciom w wieku od 3 do 8 lat nie wolno podłączać, regulować ani czyścić urządzenia, ani wykonywać prac konserwacyjnych przy urządzeniu. UWAGA - niektóre części tego produktu mogą stać się bardzo gorące i spowodować oparzenia. Należy zwrócić szczególną uwagę na obecność dzieci i osób wrażliwych. Bezpieczna odległośćManual_FX-GH51_Int24_rev2

• Grzejniki wymienione w niniejszej instrukcji mogą być używane wyłącznie na zewnątrz lub w dobrze wentylowanym otoczeniu.

• Wymagana jest stała wentylacja 25 cm³ dla każdej KW, równomiernie rozłożona na podłodze i poziomie wysokości urządzenia, z minimalnym wylotem 250 cm³.

• Butle gazowe muszą być używane i przechowywane zgodnie z obowiązującymi przepisami.

• Nigdy nie kieruj strumienia gorącego powietrza w stronę cylindra.

• Należy używać wyłącznie dostarczonego regulatora ciśnienia.

• Nigdy nie używaj grzejnika bez osłony.

• Nie należy przekraczać 100 W/m³ wolnej przestrzeni. Minimalna objętość pomieszczenia musi być większa niż 100 m³.

• Nie należy blokować wlotu ani wylotu nagrzewnicy.

• Jeśli grzejnik musi pracować z maksymalną wydajnością przez dłuższy czas, na butli może tworzyć się lód. Jest to spowodowane nadmiernym odprowadzaniem oparów. Z tego lub innego powodu nie należy podgrzewać butli. Aby uniknąć lub przynajmniej ograniczyć ten efekt, należy użyć dużej butli lub dwóch połączonych butli (rysunek 1). (Rysunek 1)Manual_FX-GH51_Int24_rev2

• Nie używaj grzejnika w piwnicach, piwnicach lub w pomieszczeniach poniżej poziomu parteru.

• W przypadku awarii należy skontaktować się z technicznym działem obsługi klienta.

• Po użyciu należy zakręcić zawór butli gazowej.

• Butlę gazową należy zawsze wymieniać zgodnie z przepisami bezpieczeństwa i z dala od wszelkich źródeł zapłonu.

• Wąż gazowy nie może być skręcony ani zgięty.

• Nagrzewnica musi być zainstalowana w ognioodpornym miejscu, wylot gorącego powietrza musi znajdować się w odległości co najmniej 3 metrów od łatwopalnej ściany lub sufitu i nigdy nie może być skierowany w stronę butli gazowej.

• Należy używać wyłącznie oryginalnych przewodów gazowych i części zamiennych.

• Grzałki opisane w niniejszym dokumencie nie są przeznaczone do użytku domowego.

• W przypadku wykrycia lub podejrzenia wycieku gazu należy natychmiast zamknąć butlę z gazem, wyłączyć grzejnik i nie używać go ponownie do czasu sprawdzenia przez wykwalifikowany serwis. Jeśli grzejnik jest zainstalowany w pomieszczeniu, należy zapewnić dobrą wentylację poprzez całkowite otwarcie drzwi i okien. Nie wolno tworzyć iskier ani otwartego ognia.

• W razie wątpliwości należy skontaktować się z dostawcą.

• Podłącz grzejnik do odpowiedniego gniazdka /230V~50Hz

• Upewnij się, że urządzenie jest prawidłowo uziemione.

• Podłącz wąż doprowadzający gaz do regulatora ciśnienia, a regulator do odpowiedniej butli LPG.

• Odkręć zawór butli i sprawdź wąż zasilający oraz złączki pod kątem wycieków gazu. W tym celu zaleca się użycie zatwierdzonego wykrywacza nieszczelności.

• NIGDY NIE UŻYWAJ OTWARTEGO OGNIA.

• W przypadku urządzeń automatycznych należy podłączyć termostat pokojowy do gniazda w urządzeniu i ustawić go na żądaną temperaturę.

• Sprawdź nagrzewnicę pod kątem ewentualnych uszkodzeń transportowych.

• Podłącz wąż i zespół regulatora do butli LPG, obracając nakrętkę w kierunku przeciwnym do ruchu wskazówek zegara do wylotu zaworu butli LPG i mocno ją dokręcając.

• Otworzyć zawór gazowy butli i sprawdzić wszystkie połączenia gazowe roztworem wody z mydłem.Manual_FX-GH51_Int24_rev2

• Podłącz kabel sieciowy do dobrze uziemionego źródła zasilania 220V~, 50Hz.

3.1 ZAPŁON / Zapłon ręczny

• Przełącz przełącznik zasilania do pozycji I i sprawdź, czy wentylator działa prawidłowo. (Rysunek 2) Rysunek 2

• Naciśnij przycisk zaworu gazowego i kilkakrotnie naciśnij zapalniczkę piezoelektryczną, aż zapali się płomień. (Rysunek 3-4) Rysunek 3 Rysunek 4

• Gdy zapali się płomień, naciśnij i przytrzymaj przycisk zaworu przez około 10 sekund. Jeśli grzejnik zatrzyma się zaraz po zwolnieniu przycisku zaworu, należy odczekać minutę i powtórzyć proces uruchamiania, przytrzymując przycisk zaworu dłużej.

• Reguluj ciśnienie przepływu gazu zgodnie z żądaną mocą cieplną, obracając pokrętło reduktora ciśnienia w lewo, aby zwiększyć ciśnienie, lub w prawo, aby je zmniejszyć.

• W przypadku dalszych problemów należy skontaktować się z dostawcą.

• Reguluj płomień i moc, obracając pokrętło regulacji w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć lub w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć. (Rysunek 3).

UWAGA Jeśli zapłon jest utrudniony lub nieregularny, przed powtórzeniem procesu zapłonu należy upewnić się, że wentylator nie jest zablokowany, a wlot i wylot powietrza są drożne.

Aby wyłączyć nagrzewnicę, zamknij zawór butli gazowej. Pozwól wentylatorowi pracować do momentu zgaśnięcia płomienia, a następnie ustaw przełącznik wentylatora w pozycji

• Grzałka może być również używana jako wentylator.

• W takim przypadku należy odłączyć wąż doprowadzający gaz i podłączyć wtyczkę nagrzewnicy do odpowiedniego źródła zasilania.

• Ustaw przełącznik wentylatora w pozycji I.

• Nie używaj grzejnika do ogrzewania pomieszczeń mieszkalnych.

• Nie używać w niewentylowanych pomieszczeniach.

• Przepływ powietrza do spalania i wentylacji nie może być utrudniony.

• Należy zapewnić wystarczającą ilość świeżego powietrza, aby pokryć zapotrzebowanie na powietrze do spalania używanego urządzenia grzewczego.

• Brak świeżego powietrza prowadzi do nieprawidłowego spalania.

• Nieprawidłowe spalanie może prowadzić do zatrucia tlenkiem węgla, co z kolei może skutkować poważnymi obrażeniami lub śmiercią. Objawy zatrucia tlenkiem węgla mogą obejmować bóle i zawroty głowy oraz trudności z oddychaniem. ZAPACH GAZU Gaz LP i gaz ziemny mają sztuczne zapachy, które są dodawane specjalnie w celu wykrywania wycieków paliwa gazowego. Jeśli dojdzie do wycieku gazu, powinieneś być w stanie wyczuć zapach paliwa gazowego. Ponieważ propan (LP) jest cięższy od powietrza, zapach gazu powinien być wyczuwalny nisko nad ziemią. KAŻDY ZAPACH GAZU JEST SYGNAŁEM DO NATYCHMIASTOWEGO DZIAŁANIA!

• Nie podejmuj żadnych działań, które mogłyby spowodować zapłon paliwa gazowego. Nie używaj żadnych przełączników elektrycznych. Nie odłączać żadnych zasilaczy ani przedłużaczy. Nie zapalać zapałek ani innych źródeł ognia. Nie używaj telefonu.

• Natychmiast zabierz wszystkich z budynku i z dala od miejsca zdarzenia.

• Zamknij wszystkie zawory zasilania gazem propan (LP) lub paliwem z butli lub główny zawór zasilania paliwem na liczniku, jeśli używasz gazu ziemnego.

• Gaz propan (LP) jest cięższy od powietrza i może osadzać się w głębszych obszarach. Jeśli masz powody, by podejrzewać wyciek propanu, trzymaj się z dala od wszystkich nisko położonych obszarów.

• Skorzystaj z telefonu sąsiada i zadzwoń do dostawcy gazu oraz straży pożarnej. Nie wchodź ponownie do budynku ani na jego teren.Manual_FX-GH51_Int24_rev2

• Trzymaj się z dala od budynku i terenu, dopóki strażacy i dostawca paliwa gazowego nie stwierdzą, że jesteś bezpieczny.

• Na koniec poproś osobę z serwisu gazu palnego i strażaków o poszukiwanie ulatniającego się gazu. Przed powrotem należy przewietrzyć budynek i teren. Odpowiednio przeszkolony personel serwisowy musi naprawić wycieki, sprawdzić, czy nie ma dalszych wycieków, a następnie ponownie uruchomić urządzenie.

• Naprawy lub prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel.

• Urządzenie musi być sprawdzane co najmniej raz w roku przez wykwalifikowanego technika.

• Regularnie sprawdzać stan węża gazowego i regulatora gazu oraz konieczność ich wymiany. Należy używać wyłącznie oryginalnych części zamiennych.

• Przed rozpoczęciem prac konserwacyjnych przy nagrzewnicy należy odłączyć ją od zasilania gazem i energią elektryczną.

• Jeśli urządzenie nie było używane przez dłuższy czas, zalecamy, aby przed jego użyciem technik przeprowadził ogólną kontrolę. Ważne jest sprawdzenie następujących punktów:

• Regularnie sprawdzaj stan węża doprowadzającego gaz, a do modyfikacji używaj wyłącznie oryginalnych części zamiennych.

• Sprawdź położenie elektrody zapłonowej (patrz rys. 5).

• Sprawdź połączenia termostatu bezpieczeństwa i termopary: muszą być zawsze czyste. W razie potrzeby wyczyść łopatki wentylatora i wnętrze nagrzewnicy sprężonym powietrzem.Manual_FX-GH51_Int24_rev2

PROBLEM PRZYCZYNA ROZWIĄZANIE Silnik nie działa Brak zasilania Sprawdź listwę zaciskową za pomocą testera Termostat bezpieczeństwa jest włączony Odczekaj około minuty, a następnie uruchom ponownie Silnik działa, ale palnik nie zapala się, a ogrzewanie zatrzymuje się po kilku sekundach Zawór gazu w butli jest zamknięty Otworzyć zawór gazu Butelka jest pusta Użyj nowej butelki Dysza jest zatkana Wyjąć dyszę i wyczyścić ją Elektromagnetyczny zawór gazu nie jest otwarty Sprawdź, czy zawór elektromagnetyczny działa Nie ma iskry Sprawdź położenie elektrody Palnik zapala się na chwilę, ale ogrzewanie zatrzymuje się po kilku sekundach Brak połączenia z systemem uziemienia Sprawdź je i podłącz wszystko poprawnie Wadliwe połączenie między czujnikiem a urządzeniem zabezpieczającym Sprawdź je i podłącz wszystko poprawnie Wadliwe urządzenie zabezpieczające Wymień urządzenie zabezpieczające Ogrzewanie zatrzymuje się podczas pracy Nadmierny dopływ gazu Sprawdź reduktor ciśnienia i wymień go w razie potrzeby. Zbyt mały przepływ powietrza Sprawdź, czy silnik działa prawidłowo Niewystarczający dopływ gazu spowodowany tworzeniem się lodu na butli Sprawdź i użyj większej butelki lub dwóch połączonych butelekManual_FX-GH51_Int24_rev2

Identyfikator(y) modelu: FX-GH51 Funkcjonalność ogrzewania pośredniego: [nie] Bezpośrednia moc grzewcza: 50(kW) Pośrednia moc cieplna: - (kW)

Emisje z ogrzewania pomieszczeń (*) NOx Wybierz rodzaj paliwa [gazowy] G30 input 118 [mg/ kWh] (GCV)

Element Symbol Wartość Jednostk

Wartość korzyści netto (NCV) Nominalna moc cieplna

Sprawność przy nominalnej mocy cieplnej

Minimalna moc cieplna (orientacyjna)

Współczynnik wykorzystania przy minimalnej mocy cieplnej (orientacyjny)

Pobór mocy pomocniczej

Typ mocy grzewczej / regulacja temperatury w pomieszczeniu (wybór) Z nominalną mocą cieplną

Jednostopniowa moc grzewcza, brak regulacji temperatury w pomieszczeniu

[nie] Z minimalną mocą grzewczą

Dwa lub więcej poziomów ręcznych, brak regulacji temperatury w pomieszczeniu

Z mechanicznym termostatem do regulacji temperatury w pomieszczeniu

Z elektroniczną regulacją temperatury w pomieszczeniu [nie]

z elektroniczną regulacją temperatury w pomieszczeniu i zegarem sterującym

z elektroniczną regulacją temperatury w pomieszczeniu plus Zegar tygodniowy

Dalsze opcje sterowania (możliwość wielokrotnego wyboru)

Kontrola temperatury w pomieszczeniu z wykrywaniem obecności [nie]

Kontrola temperatury w pomieszczeniu z wykrywaniem otwartego okna

Z opcją kontroli odległości [nie]

Z adaptacyjnym sterowaniem rozruchem [nie]Manual_FX-GH51_Int24_rev2

Z limitem czasu pracy [nie]

Z czarnym czujnikiem kulkowym [nie] Wymagany stały płomień pilota

Wymagania dotyczące mocy płomienia pilotującego (jeśli dotyczy)

Sezonowa efektywność energetyczna ogrzewania pomieszczeń ηS Element Symbol Wartość Jednostka Sezonowa energia do ogrzewania pomieszczeń Wydajność w trybie aktywnym

Współczynnik korekcji (F1)

Współczynnik korekcji (F2)

Współczynnik korekcji (F3)

Współczynnik korekcji (F4)

Współczynnik korekcji (F5)

Współczynnik oznaczania biomasy BLF

Sezonowa energia do ogrzewania pomieszczeń wydajność ηS

Klasy efektywności energetycznej AManual_FX-GH51_Int24_rev2

90. Deklaracja zgodności UE

My, FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg - Niemcy, niniejszym oświadczamy, że że produkt wskazany poniżej jest zgodny z wymogami bezpieczeństwa i ochrony zdrowia określonymi w odpowiednich normach europejskich na podstawie jego projektu i konstrukcji oraz w wersji wprowadzonej przez nas do obrotu. Niniejsza deklaracja traci ważność, jeśli produkty zostaną zmienione bez naszej zgody. Nazwa produktu: Gazowy pistolet grzewczy yp produktu:Nagrzewnica gazowa nak towarowy: r seryjny:FX-GH51 rtykuł jest zgodny z dyrektywami WE:(UE) 2016/426 Zastosowane zharmonizowane normy: EN1596:1998 + A1:2004

Herrenberg, 11 lipca 2023 r.

Leonhard Zirkler Dyrektor zarządzający
