Merk	Fuxtec
Model	FX-LBS126P
Producttype	Thermische bladblazer/-zuiger 3-in-1
Motor	1E34F-G1, eencilinder 2-takt
Cilinderinhoud	25,4 cm³
Vermogen	0,75 kW bij 7500 tpm
Maximaal toerental	9000 tpm
Stationair toerental	3000 ± 200 tpm
Brandstoftankinhoud	500 ml
Mengverhouding brandstof	40:1 (loodvrije benzine SP98 / 2-takt olie)
Brandstofverbruik	390 g/u
Luchtdebiet (blazen)	10,6 m³/min
Inhoud opvangzak	60 L
Gewicht (lege tank)	4,7 kg
Geluidsdrukniveau (LpA)	86,5 dB(A)
Gegarandeerd geluidsvermogensniveau (LwA)	108 dB(A)
Trillingen aan de handgreep	2,194 m/s²
Functies	Blazen, zuigen, versnipperen
Ontsteking	Bougie (Torch BMR6A)
Luchtfilter onderhoud	Elke 25 u of 3 maanden
Bougie onderhoud	Elke 100 u of 12 maanden
Garantie	24 maanden (slijtonderdelen uitgesloten)

Veelgestelde vragen - FX-LBS126P Fuxtec

Hoe start ik de Fuxtec FX-LBS126P bladblazer?

Voor een koude motor zet u de schakelaar op 1, duwt u de chokeknop in de KALT-stand, pompt u meerdere keren de benzinepomp, trekt u langzaam aan het startkoord tot weerstand en trekt u snel. Voor een warme motor laat u de choke in de normale stand en trekt u aan het koord tot hij start. Laat 2 tot 3 minuten stationair warmdraaien voor gebruik.

Welk type brandstof gebruiken?

Gebruik een 40:1 mengsel van loodvrije benzine SP98 en 2-takt motorolie. Gebruik geen 4-takt motorolie of kant-en-klare mengsels.

Hoe schakel ik van blaasmodus naar zuigmodus?

Stop de motor en laat hem afkoelen. Demonteer de blaasbuis, open het zuigrooster, monteer de zuigbuis in twee delen en bevestig deze aan de hoofdeenheid. Sluit de slang en de opvangzak aan. Zorg ervoor dat alles goed vastzit voordat u opnieuw start.

Wat te doen als de motor niet start?

Controleer de bougie: reinig deze of stel de opening af op 0,6-0,7 mm. Controleer de brandstoftoevoer (verstopte leidingen?). Als de vonk zwak is, kan de bobine defect zijn. Bij lage compressie kunnen de zuigerveren versleten zijn.

Hoe onderhoud ik het luchtfilter?

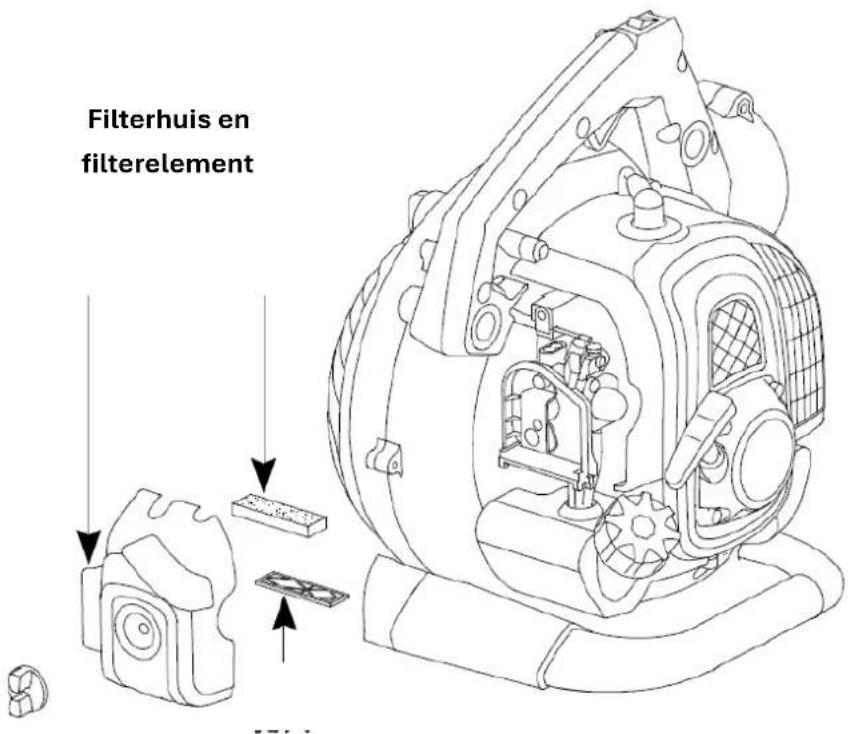

Reinig het luchtfilter elke 25 bedrijfsuren of elke 3 maanden. Verwijder het deksel, was het schuimfilter met lauw zeepwater, spoel het, droog het volledig en plaats het terug. Vervang het als het beschadigd is.

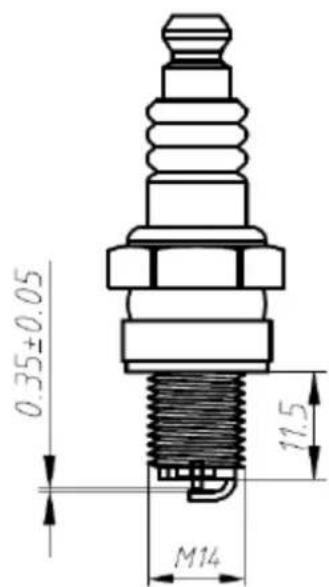

Hoe stel ik de bougie af?

De elektrodeafstand moet tussen 0,6 en 0,7 mm liggen. Gebruik de meegeleverde bougiesleutel om deze los te draaien. Reinig hem als hij vies is en vervang hem als hij versleten of beschadigd is.

Kan ik het apparaat in de regen gebruiken?

Nee, stel de machine nooit bloot aan regen of vocht. Gebruik hem alleen bij droog weer en in een goed geventileerde omgeving om elektrische schokken of storingen te voorkomen.

Wat is de inhoud van de brandstoftank?

De tank heeft een inhoud van 500 ml (0,5 liter). Vul met het juiste mengsel en laat geen brandstof in de tank achter bij langdurige opslag.

Hoe bewaar ik het apparaat na gebruik?

Leeg de brandstoftank, reinig het apparaat met een droge doek, demonteer de buizen en de zak, en berg het op in een droge, afgesloten ruimte, buiten bereik van kinderen. Verwijder de bougie en laat de carburateur leeglopen als de opslag langer dan een maand duurt.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de fabrikant FUXTEC GmbH per e-mail op [e-mail] of via uw erkende dealer. Gebruik alleen originele onderdelen om de veiligheid en prestaties van het apparaat te waarborgen.

GEBRUIKSAANWIJZING FX-LBS126P Fuxtec

1. Inleiding....147

2. Omvang van de levering....147

3. Bedrijfsuren....147

4. Veiligheidssymbolen op de machine en in de gebruiksaanwijzing.... 148

5. Bedoeld/onbedoeld gebruik 149

6. Restrisico's en veilig werken 149

7. Omgaan met brandstoffen 153

8. Overzicht van de machine 154

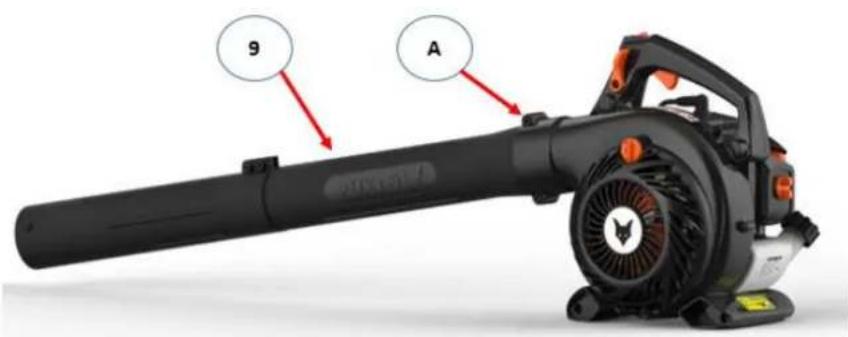

9. Montage als bladblazer 155

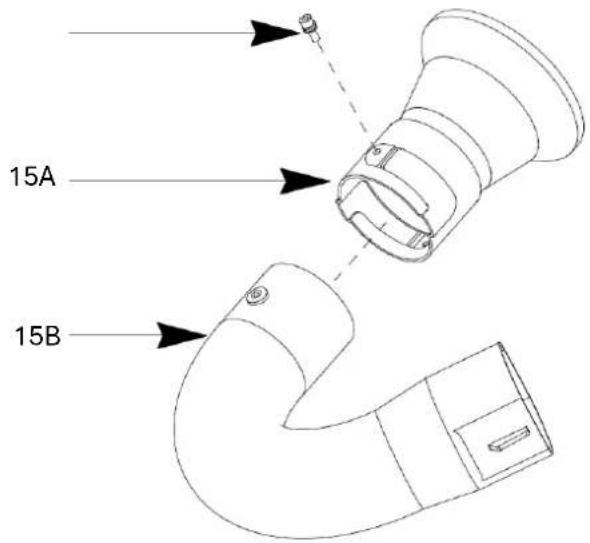

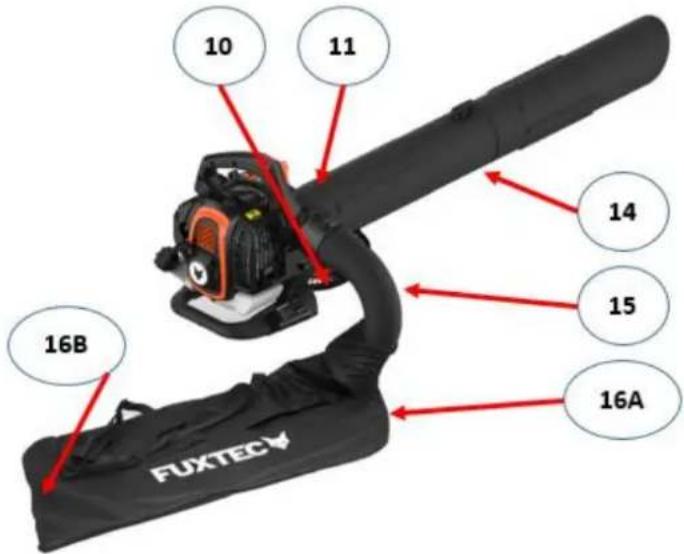

10. Montage als bladzuiger 156

11. Inbedrijfstelling - Tanken, 2-takt motorolie....158

12. De bladblazer starten/stoppen s 160

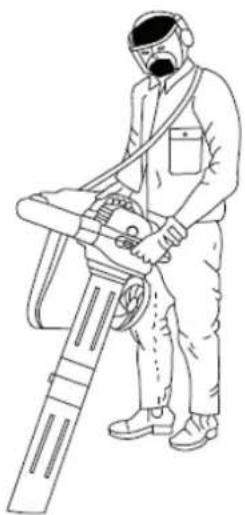

13. Werkinstructies....161

14. Onderhoud en verzorging....162

15. Technische gegevens 164

16. Problemen oplossen 166

17. Klantenservice 167

18. Garantie....167

19. Instructies voor verwijdering 167

20. EU-conformiteitsverklaring.... 168

SVENSK VERSION 169

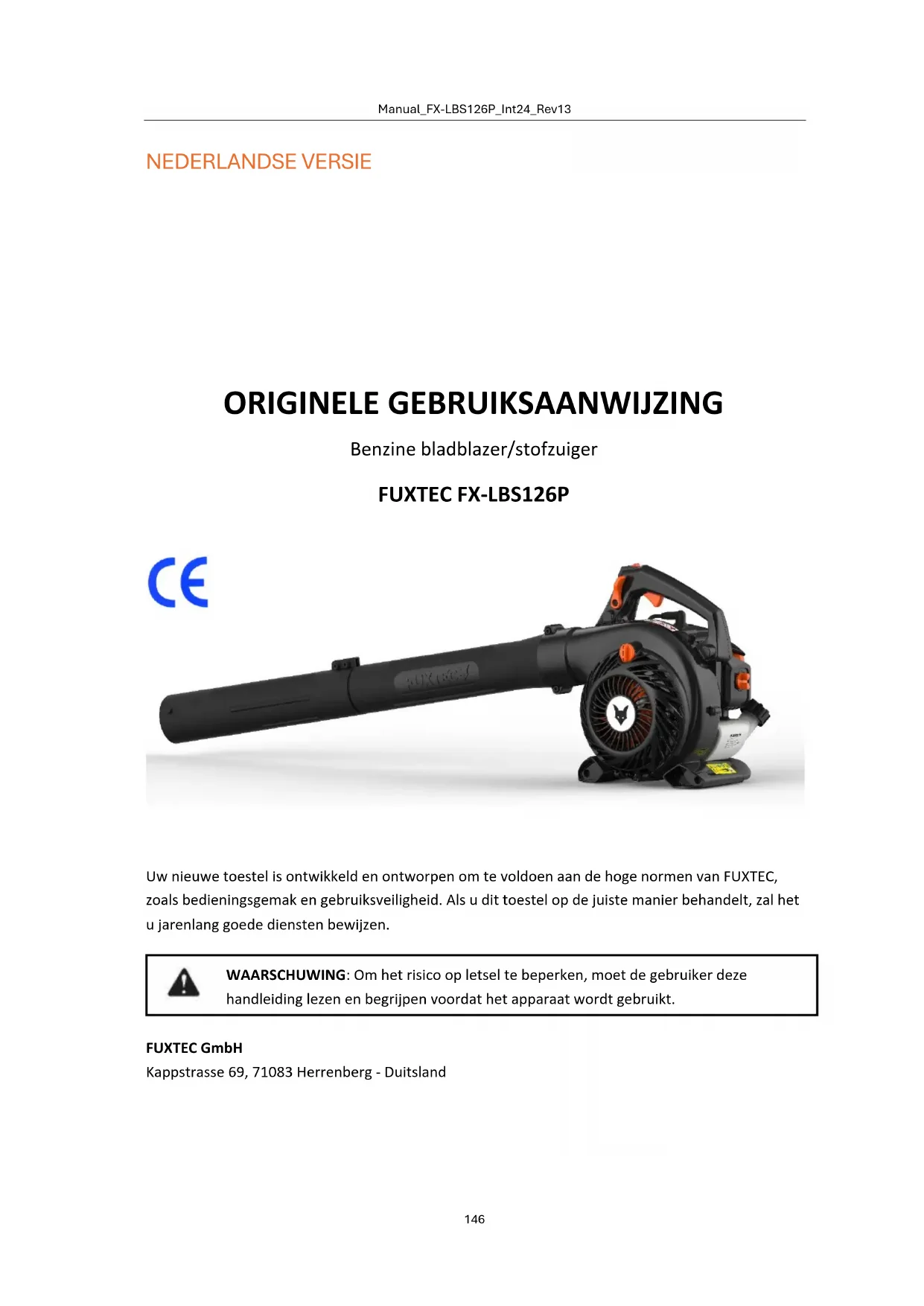

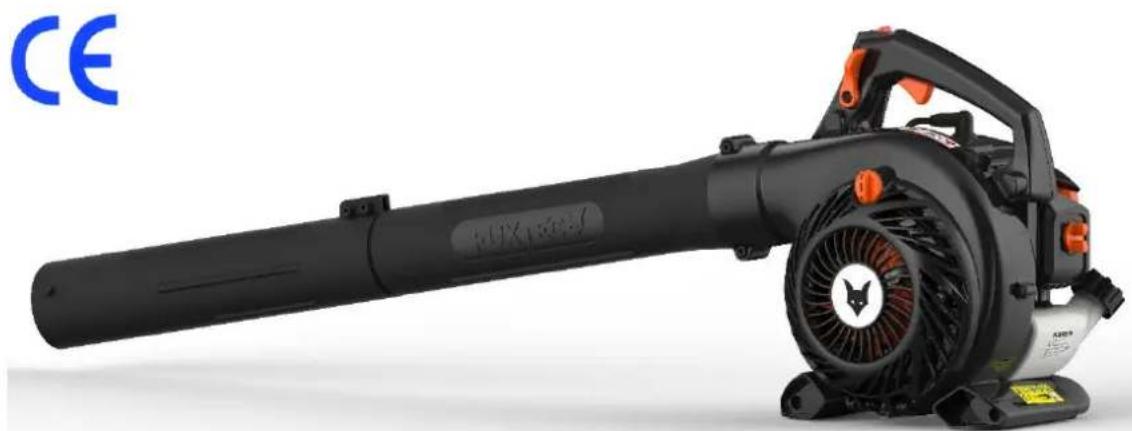

ORIGINELE GEBRUIKSAANWIJZING

Benzine bladblazer/stofzuiger

FUXTEC FX-LBS126P

Uw nieuwe toestel is ontwikkeld en ontworpen om te voldoen aan de hoge normen van FUXTEC, zoals bedieningsgemak en gebruiksveiligheid. Als u dit toestel op de juiste manier behandelt, zal het u jarenlang goede diensten bewijzen.

WAARSCHUWING: Om het risico op letsel te beperken, moet de gebruiker deze handleiding lezen en begrijpen voordat het apparaat wordt gebruikt.

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg - Duitsland

121. Inleiding

Bedankt voor de aankoop van een bladzuiger/blazer van ons bedrijf. In deze gebruiksaanwijzing wordt uitgelegd hoe u de bladzuiger het beste kunt bedienen. Lees voor gebruik deze gebruiksaanwijzing zorgvuldig door, bedien het apparaat op de juiste manier en werk veilig. Het is ook mogelijk dat niet alle details van uw machine overeenkomen met de gebruiksaanwijzing door de verdere ontwikkeling van de machine. Daarom vragen wij om uw begrip.

122. Omvang van de levering

• Benzine bladblazer/stofzuiger FX-LBS126P
• 1x blaaspijp middenstuk
- 1x blaaspijp voor verhard oppervlak, rechte versie
• 2-delige aanzuigbuis

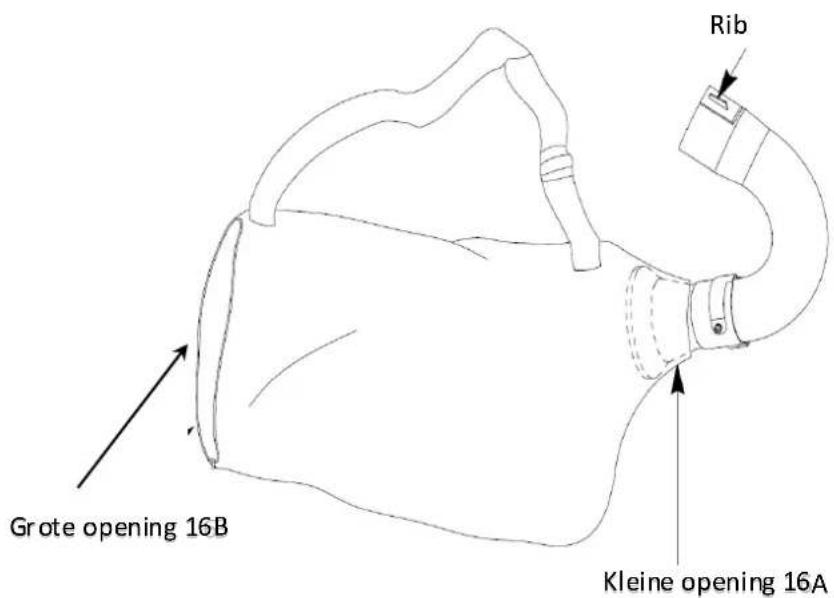

- Bladzak met draagriem en tweedelige gebogen verbindingspijp
- Gereedschapstas
- Bedieningsinstructies

Controleer na het uitpakken de inhoud van de doos op

• Volledigheid
• Mogelijke transportschade

Stel de dealer, leverancier of fabrikant onmiddellijk op de hoogte van eventuele klachten. Latere klachten kunnen niet worden erkend.

123. Bedrijfsuren

Volgens de verordening ter bescherming tegen lawaai van machines van september 2002 mogen bladblazers niet worden gebruikt in zuivere, algemene en speciale woongebieden, kleine woongebieden, speciale gebieden die worden gebruikt voor recreatie, kuur- en kliniekgebieden en gebieden voor toeristische accommodatie, evenals op het terrein van ziekenhuizen en verpleeghuizen op zon- en feestdagen en op werkdagen van 20.00 tot 07.00 uur. Houd ook rekening met de regionale voorschriften voor geluidsbescherming.

124. Veiligheidssymbolen op de machine en in de gebruiksaanwijzing

Ze geven belangrijke informatie over het product of instructies voor het gebruik ervan.

		Lees voor gebruik van het apparaat de gebruiksaanwijzing zorgvuldig door en maak uzelf vertrouwd met het apparaat.
		Draag oog-, mond- en oorbescherming tijdens het gebruik van het apparaat
		Draag altijd veiligheidshandschoenen
		Pas op bij het blazen tegen obstakels zoals bomen, want voorwerpen kunnen terugvliegen
		Zorg ervoor dat er zich geen personen binnen een werkbereik van 15 meter bevinden. Let op: kans op letsel!
		Let op hete onderdelen. Voorzichtig, gevaar voor brandwonden!
		Grijp niet in het hakmes als de klep open is! Voorzichtig - kans op letsel!
		Pak geen scherpe of metalen voorwerpen op! Let op: kans op letsel!
		Geen open vuur. Pas op voor brandgevaar!
		Het gegarandeerde geluidsniveau voldoet aan de wettelijke geluidsrichtlijnen

Gevaarlijke situatie of dreigend gevaar. Het niet opvolgen van deze instructies kan leiden tot letsel of schade aan eigendommen.

Belangrijke instructies voor een correcte omgang met het apparaat. Het niet in acht nemen van deze instructies kan leiden tot defecten aan het apparaat.

??Benutzerhinweise. Deze instructies helpen u om alle functies van het apparaat optimaal te gebruiken. Installatie, bediening en onderhoud van het apparaat. In dit hoofdstuk wordt precies uitgelegd wat u moet doen.

125. Bedoeld/onbedoeld gebruik

De bladblazer/stofzuiger op benzine is uitsluitend bedoeld voor het blazen en zuigen van bladeren. Tot het bedoelde gebruik behoort ook het lezen en in acht nemen van de gebruiksaanwijzing voor elk gebruik. Het apparaat moet voor en tijdens het gebruik worden gecontroleerd op mechanische schade. Als reparaties nodig zijn, neem dan contact op met uw vakhandelaar.

Er mogen alleen originele, door de fabrikant goedgekeurde reserveonderdelen worden gebruikt. De machine mag alleen in de open tuin worden gebruikt.

Als niet-goedgekeurde of niet-originele reserveonderdelen worden gebruikt, is de gebruiker en niet de fabrikant aansprakelijk voor materiële schade of persoonlijk letsel.

Elk ander gebruik dan hierboven beschreven is onjuist gebruik:

• Bedoeld gebruik omvat ook het lezen en naleven van de gebruiksaanwijzing
• Als niet-goedgekeurde of niet-originele reserveonderdelen worden gebruikt, is de gebruiker en niet de fabrikant aansprakelijk voor eventuele materiële schade of persoonlijk letsel dat wordt veroorzaakt.

- Elk ander gebruik dan hierboven beschreven is onjuist gebruik.

- Bedoeld gebruik houdt ook in dat de door de fabrikant voorgeschreven bedienings-, onderhouds- en reparatievoorwaarden worden nageleefd en dat de veiligheidsinstructies in de handleiding worden opgevolgd.

- De toepasselijke relevante voorschriften ter voorkoming van ongevallen en andere algemeen erkende gezondheids- en veiligheidsregels op het werk moeten worden nageleefd.

- Elk ander gebruik wordt beschouwd als oneigenlijk gebruik. De fabrikant is niet aansprakelijk voor schade van welke aard dan ook die hieruit voortvloeit: het risico wordt uitsluitend gedragen door de gebruiker.

- De fabrikant is niet aansprakelijk voor schade van welke aard dan ook die voortvloeit uit ongeoorloofde wijzigingen aan de machine.

- Het apparaat mag alleen worden opgesteld, gebruikt en onderhouden door personen die ermee vertrouwd zijn en over de gevaren zijn geïnformeerd. Reparatiewerkzaamheden mogen alleen worden uitgevoerd door de fabrikant of door servicecentra die door de fabrikant worden aanbevolen.

- De machine mag niet worden gebruikt in een explosiegevaarlijke omgeving of worden blootgesteld aan regen.

126. Restrisico's en veilig werken

Zelfs wanneer het apparaat wordt gebruikt waarvoor het is bedoeld, kunnen er ondanks het voldoen aan alle relevante veiligheidsvoorschriften restrisico's bestaan als gevolg van het ontwerp dat is

bepaald door het beoogde gebruik. Restrisico's kunnen worden geminimaliseerd als de instructies in "Beoogd/onbedoeld gebruik" in hoofdstuk 5 en de gebruiksaanwijzing als geheel worden opgevolgd.

• Aandacht en voorzichtigheid verminderen het risico op persoonlijk letsel en schade
• Letsel door wegschietende onderdelen
• Gevaar van koolmonoxidevergiftiging bij gebruik in gesloten of slecht geventileerde ruimtes
• Risico op brandwonden door hete onderdelen
• Gehoorbeschadiging bij langdurig werken zonder gehoorbescherming

Bovendien kunnen er, ondanks alle informatie en voorzorgsmaatregelen, niet voor de hand liggende restrisico's zijn.

Waarschuwing: De werkelijke trillingsemissiewaarde die aanwezig is tijdens het gebruik van de machine kan afwijken van de specificaties in de gebruiksaanwijzing of door de fabrikant. Dit kan worden veroorzaakt door de volgende invloedsfactoren, waarmee rekening moet worden gehouden voor en tijdens het gebruik:

• Als de machine correct wordt gebruikt
• Werkt de machine goed?
• Zijn de handrails uitgerust met optionele trilhandgrepen en zijn deze stevig bevestigd aan de Machinelichaam

Lees de volgende instructies en de veiligheidsvoorschriften die in uw land van toepassing zijn voordat u dit product gebruikt om uzelf en anderen te beschermen tegen mogelijk letsel.

??Bewahren Bewaar deze veiligheidsinstructies (bedieningshandleiding) altijd bij de machine. De

machine mag alleen worden bediend door personen met voldoende ervaring.

Reparaties aan het apparaat moeten worden uitgevoerd door de fabrikant of door bedrijven die door de fabrikant worden aanbevolen.

Eerste stappen

• ledereen die voor het eerst met de machine werkt, moet van een ervaren bediener praktische instructie krijgen over het gebruik van het apparaat en de persoonlijke beschermingsmiddelen.

• Wees aandachtig. Ga met gezond verstand naar je werk. Als je moe bent of onder invloed van drugs, alcohol of medicijnen, mag u het apparaat niet gebruiken. Onvoorzichtigheid bij het gebruik van het apparaat kan leiden tot ernstig letsel.

• Maak uzelf vertrouwd met het apparaat voordat u het gebruikt. Onvoldoende geïnformeerde gebruikers kunnen zichzelf of anderen in gevaar brengen door onjuist gebruik.

• Zorg ervoor dat je stevig staat en altijd je evenwicht bewaart. Het gebruik van een ladder is bijvoorbeeld niet toegestaan.

• Gebruik het apparaat niet voor doeleinden waarvoor het niet bedoeld is (zie hoofdstuk 5.Bedoeld/onbedoeld gebruik")

• Draag geschikte werkkleding:
  o geen sieraden of losse kleding, ze kunnen worden betrapt

• Handschoenen en antislipschoenen

o een haarnetje voor lang haar

• Draag beschermende kleding:

○ Gehoorbescherming
○ Veiligheidsbril of gelaatsscherm
○ Werkhandschoenen
○ Veiligheidsschoenen

- Goedgekeurde helm in situaties waar hoofdletsel te verwachten is

- Het dragen van beenbescherming en een veiligheidsvest wordt aanbevolen

• Houd je werkruimte opgeruimd!

- Houd rekening met omgevingsinvloeden:

• Stel het apparaat niet bloot aan regen
• Gebruik het apparaat niet in een natte of vochtige omgeving
  Stel het werk uit bij ongunstige weersomstandigheden (regen, sneeuw, ijs, wind) vanwege het verhoogde risico op ongevallen!
  ○ Zorg voor goede verlichting
• Gebruik het apparaat niet in de buurt van ontvlambare vloeistoffen of gassen

- Het is mogelijk dat je gevaren niet hoort door het motorgeluid. Raak daarom vertrouwd met uw omgeving

- Laat het apparaat nooit onbeheerd achter

- Tijdens werkpauzes moet de machine zo worden neergezet dat niemand in gevaar wordt gebracht. Beveilig de machine tegen toegang door onbevoegden

- Personen jonger dan 18 jaar mogen het apparaat niet bedienen

- Houd het apparaat uit de buurt van andere mensen en kinderen wanneer het in werking is

- De operator is verantwoordelijk voor ongevallen of gevaren die andere personen of hun eigendommen overkomen

- Zorg dat andere mensen, vooral kinderen, het apparaat of de motor niet aanraken.

- Let op dat u het apparaat niet overbelast! U werkt beter en veiliger in het opgegeven vermogensbereik

- Gebruik het apparaat alleen met volledige en correct gemonteerde beschermingsmiddelen. Breng geen wijzigingen aan het apparaat aan die de veiligheid in gevaar kunnen brengen.

- Schakel het apparaat uit en verwijder de bougiedop van de bougie op

• De machine aanraken met aarde, stenen, spijkers of andere vreemde voorwerpen
• controleer of het apparaat beschadigd is
  o Reparatiewerk en onderhouds- en schoonmaakwerk
  ○ Elimineren van storingen (bijv. verstopping van de blaaspijp)
  ○ Transport en opslag
• Het werkgebied verlaten, zelfs voor korte onderbrekingen

- Waarschuwing voor het gevaar van draaiende onderdelen! Gevaar voor letsel!

- Waarschuwing! Werk niet in de buurt van open ramen, enz.

- Waarschuwing! Draag gehoorbescherming! Deze machine is extreem luid

- Het wordt aanbevolen de machine alleen op redelijke tijden te gebruiken - niet 's ochtends vroeg of 's avonds laat wanneer anderen gestoord kunnen worden.

• Het wordt aanbevolen om vreemde voorwerpen te verwijderen met een hark en bezem voordat u begint met blazen/zuigen.
• In stoffige omstandigheden is het aan te raden het oppervlak lichtjes te bevochtigen of een besproeiingshulpstuk te gebruiken.
• Het wordt aanbevolen om het volledige mondstuk van de blazer om te keren, zodat de luchtstroom dicht bij de vloer kan werken.

Onderhoud het apparaat met zorg:

• Reinig het apparaat na elk gebruik
  • Leeg de tank na elk gebruik
• Houd de handgrepen droog en vrij van smeermiddelen.
  • Volg de onderhoudsinstructies.

Controleer de machine op schade:

• Voordat de machine verder wordt gebruikt, moet zorgvuldig worden gecontroleerd of de veiligheidsvoorzieningen correct en naar behoren functioneren.
• Controleer of bewegende delen goed werken en niet vastzitten of beschadigd zijn. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een goede werking van de machine te garanderen.
• Beschadigde beveiligingen en onderdelen moeten op de juiste manier worden gerepareerd of vervangen door ons of een erkende gespecialiseerde werkplaats, tenzij anders aangegeven in de gebruiksaanwijzing.
• Beschadigde of onleesbare veiligheidsstickers moeten worden vervangen.
• Laat nooit een gereedschapssleutel in het stopcontact zitten!
• Controleer altijd of sleutels en gereedschap verwijderd zijn voordat u het apparaat inschakelt.
• Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten het bereik van kinderen.
• Repareer het apparaat niet zelf.

Voer geen andere reparaties aan het apparaat uit dan beschreven in het hoofdstuk "Onderhoud en verzorging", maar neem direct contact op met de fabrikant of de geautoriseerde klantenservice.

Reparaties aan andere onderdelen van de machine moeten worden uitgevoerd door de fabrikant of een door de fabrikant aangewezen gespecialiseerde werkplaats.

Gebruik alleen originele reserveonderdelen! Het gebruik van andere reserveonderdelen of accessoires kan gevaar opleveren voor de gebruiker. De fabrikant is niet aansprakelijk voor schade die hieruit voortvloeit.

Zorg ervoor dat u de bedieningstijd beperkt om trillingsschade en gehoorverlies te voorkomen.

Waarschuwing! In geval van een ongeluk of storing, zoals een blokkering van de zuigfunctie, moet u eerst de machine stoppen, de bougiestekker verwijderen en ervoor zorgen dat alle bewegende onderdelen volledig stilstaan. Controleer vervolgens het apparaat enz. of neem contact op met onze klantenservice.

127. Omgaan met brandstoffen

Brandstoffen en brandstofdampen zijn ontvlambaar en kunnen ernstige schade veroorzaken bij inademing of op de huid. Wees daarom voorzichtig bij het omgaan met brandstof en zorg voor goede ventilatie.

• Schakel de motor uit en laat het apparaat afkoelen voordat u gaat tanken.
• Vermijd open vuur tijdens het tanken.
• Draag handschoenen bij het tanken.
• Niet tanken in gesloten ruimtes (explosiegevaar).
• Mors geen brandstof of olie. Maak het apparaat onmiddellijk schoon als u brandstof of olie hebt gemorst. Trek andere kleding aan als er brandstof of olie op gemorst is.
• Zorg dat er geen brandstof in de grond komt.
• Sluit de tankdop na het tanken zorgvuldig en controleer of de dop tijdens het gebruik niet losraakt.
• Controleer of de tankdop en de benzineleidingen goed vastzitten. Als er lekken zijn, mag het apparaat niet in gebruik worden genomen.
• Vervoer en bewaar brandstoffen alleen in houders die voor dit doel gelabeld en goedgekeurd zijn.
• Vervoer of bewaar brandstoffen niet in de buurt van ontvlambare of licht ontvlambare stoffen, vonken of open vuur. Houd kinderen uit de buurt van brandstoffen.

• Ga voldoende uit de buurt van het tankstation staan om het apparaat te kunnen starten.

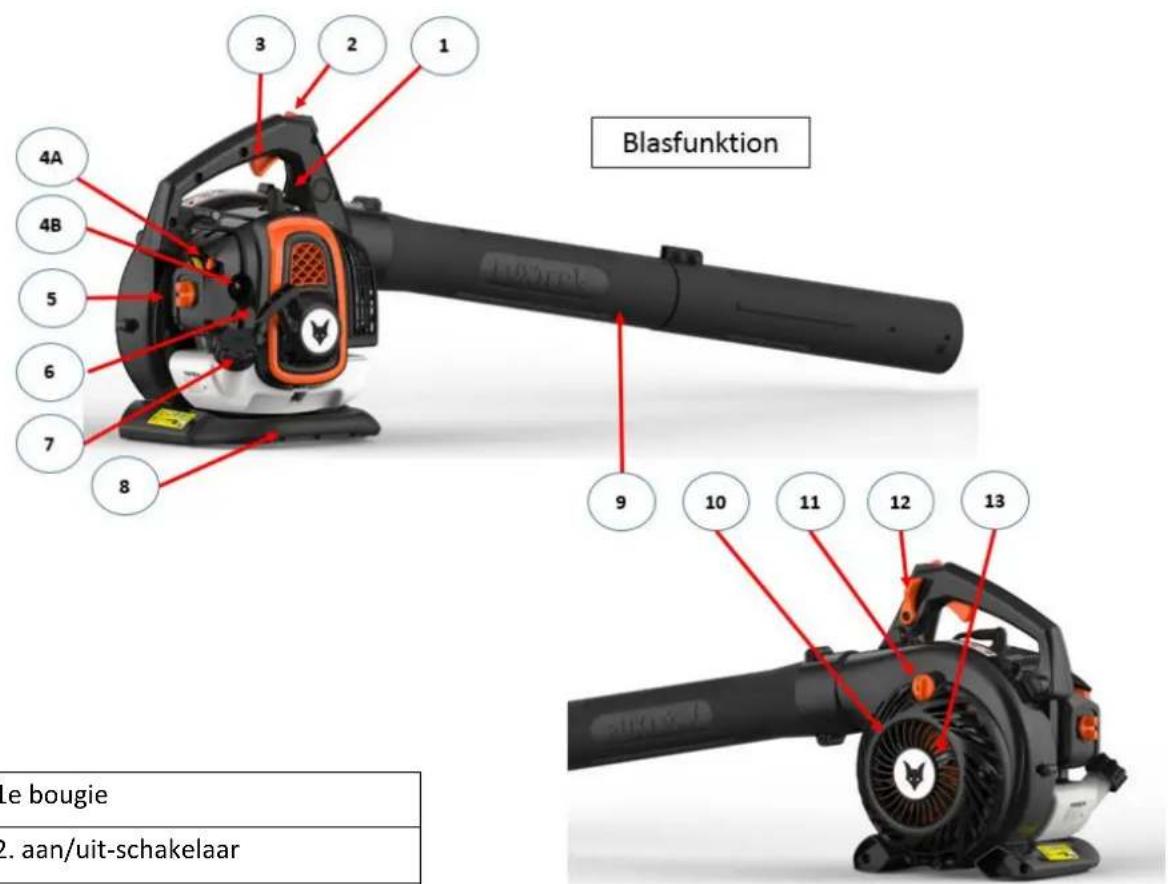

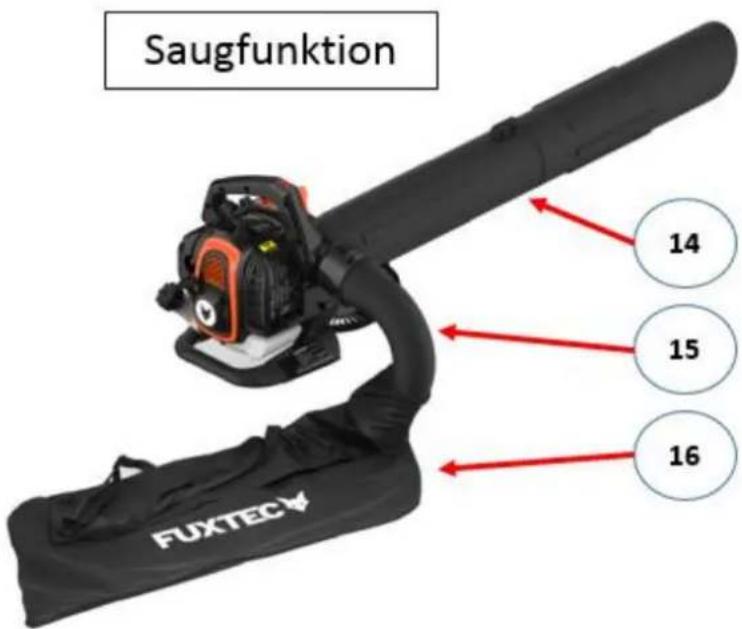

• Overzicht van de machine


Blasfunktion 4A 4B 5 6 7 8 9 10 11 12 13 Le bougie 2. aan/uit-schakelaar

1e bougie

2. aan/uit-schakelaar

3. gashendel

4A. Chokehendel

4B. Primerpomp

5. luchtfilterafdekking

6. trekkoord starter (starterkoord)

7. tank met deksel

8. onderste handgreep

9. tweedelige blaaspijp

10. luchtinlaatrooster

11. vergrendelingluchtinlaatrooster

12. gashendel

13. kafklauw

14. tweedelige aanzuigpijp(aanzuigpijpeenheid)

15. verbogen inlaatspruitstuk

16. bladzak

Saugfunktion 14 15 16 FUXTEC

129. Montage als bladblazer

Let op: Schakel de motor altijd uit tijdens installatie- en/of onderhoudswerkzaamheden! Draag tijdens de installatie beschermende handschoenen om uzelf te beschermen tegen snijwonden. Plaats de twee blaaspijpen in elkaar en plaats ze op de hoofdeenheid. Zorg ervoor dat ze zo ver mogelijk vastgeschroefd zijn en zet ze vast met schroef A. De blaashulpstukken gebruiken:

9 A

130. Montage als bladzuiger

• Leid de conische aanzuigbuis 15A door de grote opening van de bladopvangzak 16B en duw de taps toelopende kant van de buis door de smalle opening 16A (zie afbeelding op pagina 14).
• Sluit de gebogen aanzuigbuis 15B aan op het conische verbindingsstuk 15A zoals aangegeven in de afbeelding. Breng de twee delen samen en draai de gebogen aanzuigbuis totdat het gat voor de schroef op één lijn ligt. Schroef de twee delen aan elkaar.

15A 15B

- Draai de gebogen zuigbuis 15, die nu verbonden is met de bladopvangzak 16, op de hoofdeenheid.

- Open nu de vergrendeling 11 van het luchtinlaatrooster 10.

- Monteer nu de tweedelige aanzuigbuis 14 in elkaar en plaats ze op het hoofdtoestel met het luchtinlaatrooster 10 open.

- Controleer of de inlaatspruitstukeenheid 14 goed op zijn plaats zit en draai hem zo ver mogelijk door.

10 11 14 15 16A 16B FUXTEC

131. Inbedrijfstelling - Tanken, 2-takt motorolie

De machine wordt niet geleverd met een brandstofmengsel.

Vul het apparaat zoals beschreven in dit hoofdstuk onder "Inbedrijfstelling - Tanken, tweetaktmotorolie". Het apparaat werkt met een 40:1-mengsel van normale benzine (loodvrij) en tweetaktmotorolie.

Let bijzonder goed op bij het omgaan met benzine. Vermijd roken en open vuur vanwege het explosiegevaar.

Benzine:

Octaangehalte ten minste 91 RON, loodvrij

• Niet vullen met loodhoudende benzine, diesel of andere niet-toegestane brandstoffen.
• Gebruik geen benzine met een octaangehalte lager dan 91 RON. Dit kan leiden tot motorschade als gevolg van verhoogde motortemperaturen.
• Als je continu in het hogere snelheidsbereik werkt, gebruik dan benzine met een hoger octaangetal.
• Om milieuredenen wordt het gebruik van loodvrije benzine aanbevolen. Het gebruik van E10-benzine is niet toegestaan.

2-takt motorolie

Gebruik geen viertakt- of tweetaktolie voor watergekoelde buitenboordmotoren of kant-en-klare olie van benzinestations.

Mengverhouding 40:1

Benzine	Tweetakt motorolie (40:1)	Benzine	Tweetakt motorolie (40:1)
1 liter	0,025 liter	5 liter	0,125 liter
2 liter	0,050 liter	10 liter	0,250 liter

• Zorg ervoor dat de oliehoeveelheid exact wordt gemeten, want een kleine afwijking in de oliehoeveelheid kan een aanzienlijk effect hebben op de mengverhouding bij kleine hoeveelheden.
• Verander de mengverhouding niet, want dat leidt tot meer verbrandingsresten, een hoger brandstofverbruik en verminderde prestaties, of de motor kan beschadigd raken.

Meng de benzine en olie in een schone, door benzine goedgekeurde en gelabelde container met overvulbeveiliging.

1. Vul eerst met de helft van de benzine die gemengd moet worden.

2 Vul vervolgens de volledige hoeveelheid olie bij.

1. Schud het mengsel.

4 Vul de rest van de brandstof bij.

Brandstoffen kunnen maar een beperkte tijd worden opgeslagen omdat ze verouderen. Te lang opgeslagen brandstoffen en brandstofmengsels kunnen leiden tot startproblemen. Meng daarom slechts zoveel brandstof als je in een maand gebruikt.

Bewaar brandstoffen in goedgekeurde en geëtiketteerde containers op een droge en veilige plaats.

Zorg ervoor dat de brandstoftanks buiten het bereik van kinderen worden gehouden.

De bladblazer bijvullen

Schakel de motor uit en laat het apparaat afkoelen!

- Draag beschermende handschoenen!

- Vermijd contact met huid en ogen (draag een veiligheidsbril)!

- Neem altijd "Omgaan met brandstof" in acht.

1 Tank de machine alleen buiten of in voldoende geventileerde ruimten.
2 Reinig het gebied rond de vulopening. Vuil in de tank veroorzaakt storingen.
3. Schud de tank nogmaals met het brandstofmengsel voordat u gaat tanken.
4 Open de tankdop (7) voorzichtig zodat eventuele overdruk kan ontsnappen.
5 Vul het mengsel voorzichtig tot aan de onderkant van de vulopening.
6. Sluit de tankdop weer.
7. Controleer of de tankdop goed vastzit.
8 Reinig de tankdop en de omgeving.
9. controleer op lekken in de tank en de brandstofleidingen.
10 Activeer indien nodig de aanzuigpomp (4B).
11. Ga op gepaste afstand weg van de plaats waar getankt wordt voordat u de motor start.

132. De bladblazer starten/stoppen s

Het apparaat mag pas in gebruik worden genomen nadat u deze gebruiksaanwijzing heeft gelezen, alle aanwijzingen heeft opgevolgd en het apparaat volledig volgens de voorschriften is geïnstalleerd!

• Begin pas als de machine volledig gemonteerd is.

• Steun de machine op de grond om hem te starten en houd hem stevig vast.

• houd afstand van brandbare materialen.

• een veilige positie innemen.
• Zet het apparaat voor je op de grond.
• Houd het apparaat bij de bovenste beugel vast met uw linkerhand.
  5 Pak de trekkabelstarter met je rechterhand vast.

Starten met koude motor

1. schuif de AAN/UIT-schakelaar 2 naar positie 1.
2. Druk de aanzuigpomp 4B voorzichtig enkele keren onder de chokehendel 4A tot er brandstof in de pomp komt.
3. Zet de chokehendel 4A op.
   4 U kunt de gashendel 12 naar achteren trekken voor ondersteuning.
   5 Trek het starterkoord 6 langzaam uit aan de starchendel totdat u weerstand voelt.
4. Trek snel aan het starttouw en laat het dan langzaam los.

Trek het starterkoord niet helemaal uit en laat de starchendel niet terugslaan op de motor.

7 Trek lichtjes aan de gashendel en de choke keert automatisch terug naar de startpositie.

1. de motor stationair draait.

9 Laat de machine voor het begin van de werkzaamheden ca. 2-3 minuten op stationair toerental warmdraaien en begin langzaam aan de gashendel 3 te trekken.

Starten met een warme motor

1. schuif de AAN/UIT-schakelaar 2 naar positie 1.
2. Laat de chokehendel 4A in de
   3 Trek aan het starterkoord aan de starchendel totdat de motor start.

Motor stoppen

1. laat de gashendel los 3.
2. zet de AAN/UIT-schakelaar in stand 0.

133. Werkinstructies

Voer de volgende controles regelmatig uit voor ingebruikname en tijdens gebruik:

- Houd de machine altijd met beide handen vast bij de voor- en achterhandgrepen.

• Is het apparaat compleet en correct geïnstalleerd?
• Zorg ervoor dat alle bouten en moeren goed vastzitten.
• Is de machine in goede en veilige staat?
• Zijn alle veiligheidsfuncties in orde?
  • Is de benzinetank vol?
• Zijn de motor en de geluiddemper vrij van afzettingen, bladeren of smeermiddelen?
• Is het handvat schoon en droog (geen olie, vet of hars)?
• Is de werkplek vrij van obstakels waarover je zou kunnen struikelen?
• Draag je de vereiste beschermende uitrusting?
• Heb je de instructies gelezen en begrepen?
• Bewegen de gashendels soepel en werken de gashendelvergrendelingshendels?
• Werkt de AAN/UIT-schakelaar?

- Zorg voor voldoende smering van de tandwielkast (zie "Onderhoud").

- BELANGRIJK: Om brandwonden aan de bladzak door de uitlaatpijp te voorkomen, moet u ervoor zorgen dat u uw hele lichaam draait en niet alleen uw handen wanneer u draait in de zuigstand. Door de heupen te draaien wordt de hitte van de uitlaatpijp naar de bladzak gericht en bestaat er een risico op een brandgat.

- Zorg ervoor dat er zich geen vreemde voorwerpen zoals stenen in het werkgebied bevinden die weggeblazen of opgezogen kunnen worden. Dit kan leiden tot ernstig letsel bij personen door rondvliegende onderdelen of schade aan de machine tijdens het stofzuigen.

134. Onderhoud en verzorging

Vóór alle onderhouds- en schoonmaakwerkzaamheden

• Schakel de motor uit
- Wacht tot de motor tot stilstand is gekomen
- Verwijder de bougiedop (behalve bij het instellen van het stationair toerental)

Pas op voor draaiende onderdelen! Gevaar!

Voer geen onderhoudswerkzaamheden uit in de buurt van open vuur vanwege het risico op brand. Onderhouds- en reinigingswerkzaamheden die niet in dit hoofdstuk worden beschreven, mogen alleen door de klantenservice worden uitgevoerd.

Veiligheidsvoorzieningen die voor onderhoud en reiniging zijn verwijderd, moeten voor gebruik goed worden gecontroleerd en weer worden aangebracht.

Gebruik alleen originele onderdelen. Andere onderdelen kunnen leiden tot onvoorziene schade of gevaar opleveren voor de gebruiker.

Onderhoud

Draag handschoenen om letsel te voorkomen.

Voer de volgende onderhoudswerkzaamheden regelmatig uit om een lang en betrouwbaar

gebruik van de machine te garanderen.

Controleer de machine op duidelijke defecten zoals

• Losse sluitingen
• Versleten of beschadigde onderdelen
• Controleer de tankdop en brandstofleidingen op lekkage

Controleer de machine na elk gebruik op slijtage.

Reinig of vervang het luchtfilter

Verwijder stof en vuil van het luchtfilter elke 25 bedrijfsuren of elke 3 maanden om

--prestatieverliezen,
-Startmoeilijkheden,
-te hoog brandstofverbruik

te voorkomen.

Reinig het luchtfilter ongeveer elke 8 bedrijfsuren, of vaker in bijzonder stoffige omstandigheden.

1. open de starchendel (choke) zodater geen vuil in de carburateur komt.
   2 Verwijder het luchtfilterdeksel 5 door de vleugelmoer te openen.
   3 Verwijder het schuimrubberen luchtfilter.
   4 Was het luchtfilter in een lauw sopje.

Blaas het vuil er niet uit, er is kans op oogletsel!

5 Reinig de binnenkant van het luchtfilter met een borstel.
6. Laat het luchtfilter goed drogen en plaats het terug.
7 Plaats het luchtfilterdeksel terug.

Vervang het luchtfilter regelmatig.

Beschadigde luchtfilters moeten worden vervangen voordat met het werk wordt begonnen.

Filterhuis en filterelement

Reinig of vervang het benzinefilter

Controleer het benzinefilter elke 100 bedrijfsuren / elke 12 maanden. Een vuil benzinefilter belemmert de brandstoftoevoer.

Open de tankdop en trek het benzinefilter door de opening met behulp van een draadhaak.

- Lichte vervuiling → Verwijder het benzinefilter van de brandstofleiding en reinig het filter in reinigingsbenzine

• Sterke vervuiling → Vervang het benzinefilter

Vervang of controleer de bougie

Raak de bougie of bougiestekker niet aan terwijl de motor draait. Hoge spanning!

Verbrandingsgevaar als de motor heet is. Draag beschermende handschoenen!

Controleer de bougie en de afstand tussen de elektroden regelmatig, om de 100 bedrijfsuren / om de 12 maanden.

Ga als volgt te werk:

1. Verwijder de bougiedop van de bougie.

2 Draai de bougie los met de meegeleverde bougiesleutel.

De elektrodenafstand moet tussen 0,6 en 0,7 mm zijn.

Maak de bougie schoon als deze vuil is.

Vervang de bougie:

• met beschadigd isolatielichaam

- Als de elektroden sterk zijn afgebrand

• voor sterk vervuilde of vette elektroden

0.35±0.05 M14 11.5

- elke maand met regelmatige werking

Gebruik een van de volgende bougies: Torch BMR6A

0,6 - 0,7 mm

11,5

Ontstekingsvonk controleren

1. Verwijder de bougiedop van de bougie.
   2 Draai de bougie los met de meegeleverde bougiesleutel.

2. Steek de bougiestekker er stevig in.

3. Druk de bougie tegen de motorbehuizing met een geïsoleerde tang (niet in de buurt van het bougiegat).

4. schuif de AAN/UIT-schakelaar in de stand "1".

5. Trek stevig aan het starterkoord aan de starchendel.

Als het apparaat goed werkt, moet er een vonk zichtbaar zijn tussen de elektroden.

Geluiddemper/uitlaatpoort

Draai de schroeven van de geluiddemper niet vast als de motor heet is.

1. Controleer elke 12 bedrijfsuren of de schroeven van de geluiddemper niet zijn losgekomen. Als ze loszitten, draait u ze handvast aan.

2 Maak de uitstroomopening regelmatig schoon na elk gebruik.

Zorg

Reinig het apparaat zorgvuldig na elk gebruik om ervoor te zorgen dat het goed blijft functioneren.

- Reinig de behuizing met een zachte borstel of een droge doek.

Water, oplosmiddelen en polijstmiddelen mogen niet worden gebruikt.

- Zorg ervoor dat de ventilatiesleuven voor het koelen van de motor vrij blijven (risico op oververhitting).

- Reinig en smeer alle bewegende onderdelen regelmatig.

Gebruik geen vet! Gebruik milieuvriendelijke olie.

Waarschuwing: Als het onderhoud niet regelmatig wordt uitgevoerd, kan dit leiden tot ernstige schade aan de machine en personen.

Waarschuwing: Transporteer het apparaat alleen als het uitgeschakeld is. Alle zuig- en blaaspijpen en de bladopvangzak moeten worden gedemonteerd voor uw veiligheid.

Model	FX-LBS126P
Aanwijzing	Benzine bladblazer / stofzuiger 3in1
Motor	1E34F-G1
Verplaatsing	25,4 cm ^3

Manual_FX-LBS126P_Int24_Rev13

Vermogen (kW)	0,75 kW bij 7500 tpm
Maximale snelheid	9000 tpm
Inactief	3000±200 tpm
Tankinhoud	500 ml
2-takt benzinemengsel	40 : 1
Benzineverbruik	390g/u
Geluidsdrukniveau LpA	86,5 dB(A), K= 3dB(A)
Gemeten geluidsvermogen LWA	106,3 dB(A), K=2dB(A)
Gegarandeerd geluidsvermogensniveau, LWA(2000/14/EG & 2005/88/EG)	108 dB(A)
Trillingen Handvat	2,194m/s2, K=1,5 m/2
Gemeten luchthoeveelheid Blaasfunctie	10,6m3/min
Volume bladzakken	60 L
Gewicht (lege tank)	4,7 kg

WAARSCHUWING: Alleen geautoriseerde originele reserveonderdelen zoals gespecificeerd in deze gebruiksaanwijzing mogen worden gebruikt. Het gebruik van niet-goedgekeurde reserveonderdelen kan ernstig letsel veroorzaken.

136. Problemen oplossen

1. moeilijkheden tijdens inbedrijfstelling

Situatie		Oorzaak	Oplossing
Geen ontstekingsvon k	Bougie	Koolafzetting tussen de diodes van de bougie	Maak de bougie schoon. Stel de opening af op 0,6 ~ 0,7 mm, vervang de bougie.
	andere	Bobine defect Vliegwielmagneet te zwak	Vervang de bobine of het vliegwiel
Zwakke vonk	Compressie	Te veel benzine in de verbrandingskamer, slechte brandstof of water in de tank	Verwijder de bougie en laat drogen, vervang de brandstof.
	Carburateur pompt geen olie meer.	Olieleiding verstopt	Reinig de carburateur en reinig de leidingen
	Normale olietoevoer maar lage compressie	Zuigerveren versleten, bougie niet vastgedraaid, cilinderkop niet vastgedraaid, verkeerde klepspeling of verkeerd ontstekingstijdstip.	Schroeven vastdraaien Vervangen of afstellen
	Normale olietoevoer en goede ontstekingsvonk	Slecht contact tussen bougiedop en bougie	Vervangen of controleren

1. moeilijkheden tijdens het gebruik

Situatie	Oorzaak	Oplossing
Motor komt niet op snelheid	Choke staat in de stand "COLD START",uitlaatsysteem verstopt, geen luchttoevoer,bewegende onderdelen versleten, ontstekingsvonk zwak, te veel klepspeling, cilinderkop vervuild	Choke openen, uitlaatsysteem vervangenBobine controleren of vervangen, vliegwiel afstellen, bougie
Bedrijfsvloeistoffenlekken weg	Leidingen naar carburateur verstopt Bougieafstand onjuist	Leidingen en carburateur vervangenSpleetafmeting aanpassen
MotorGeluiden	Verkeerde choke positie,Nokkenas beschadigd	Controleer of de chokehendel warm staat,Nokkenas controleren/vervangen
Lekkendecarburateur	Defecte terugslagklep op de tankdop	Vervang de tankdop
	Carburateurpakking versleten	Carburateur of pakking vervangen

137. Klantenservice

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Zo blijft de veiligheid van het apparaat gegarandeerd.

Als u niet beschikt over de adressen van geautoriseerde servicepunten, neem dan contact op met het verkoopkantoor waar u het apparaat hebt gekocht.

Contact: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, [e-mail]

138. Garantie

De garantieperiode is 24 maanden vanaf de aankoopdatum. Bewaar uw aankoopbewijs op een veilige plaats. Uitgesloten van garantie zijn slijtageonderdelen en schade veroorzaakt door onjuist gebruik, gebruik van geweld, technische wijzigingen, gebruik van onjuiste accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel.

Garantiereparaties mogen alleen worden uitgevoerd door erkende vakhandelaren.

139. Instructies voor verwijdering

Neem contact op met uw gemeente voor de verwijdering van het apparaat. Voer alle bedrijfsmaterialen zoals benzine en olie van tevoren af.

140. EU-conformiteitsverklaring

Hierbij verklaren wij,

FUXTEC GmbH - Kappstraße 69 - 70183 Herrenberg - Duitsland

dat de hieronder aangegeven machine voldoet aan de relevante basisveiligheids- en gezondheidseisen van de EG-richtlijnen op grond van het ontwerp en de constructie en de door ons op de markt gebrachte versie.

Deze verklaring heeft alleen betrekking op de machine in de staat waarin deze op de markt is gebracht; onderdelen en/of wijzigingen die later door de eindgebruiker zijn aangebracht, worden niet in aanmerking genomen.

1e product / functie: Benzine bladblazer / stofzuiger

1. typeaanduiding: FX-LBS126P

Relevante EG-richtlijnen: Machinerichtlijn 2006/42/EG

Richtlijn 2000/14/EG inzake geluidshinder

Elektromagnetische compatibiliteit (EMC) 2014/30/EU

emeten ener Geluidsvermogensniveau106,3, K= 2,0dB (A)

egarandeerd geluidsvermogensniveau108dB (A)

. toegepaste geharmoniseerde normen:EN15503:2009/A2:2015

EN ISO 14982:2009

Herrenberg, 09.05.2023

C. Jille

Leonhard Zirkler

Fabrikant:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

DUITSLAND

Opslag van technische documenten:

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Duitsland
