Merk	Fuxtec
Model	FX-LB133T
Type	Thermische bladblazer
Maximaal vermogen	900 W bij 8.000 min⁻¹
Brandstoftankinhoud	0,65 L
Mengverhouding (benzine/2T olie)	50:1 (eerste vulling 25:1 aanbevolen)
Bougie	RCJ6Y (Torch BMR6A compatibel)
Gewicht (lege tank)	4,5 kg
Gegarandeerd geluidsdrukniveau (LwA)	95 dB(A)
Gemeten geluidsdrukniveau (LpA)	90 dB(A)
Aanbevolen brandstof	Loodvrije benzine SP98
2-takt motorolie	Speciale 2T motorolie (geen 4T olie gebruiken)
Leveringsomvang	Bladblazer, blaasslang 2-delige, gereedschapsset, handleiding
Montage	Gashandgreep op slang, in elkaar passende blaasslangen, verstelbare band
Starten	Met trekstarter, choke, primerbulb
Stoppen	AAN/UIT schakelaar
Regulier onderhoud	Luchtfilter reinigen (elke 8 uur), bougie controleren, brandstoffilter
Garantie	24 maanden vanaf aankoopdatum
Klantenservice	[e-mail]

Veelgestelde vragen - FX-LB133T Fuxtec

Welk type brandstof gebruiken voor de Fuxtec FX-LB133T?

Gebruik een mengsel van loodvrije benzine SP98 en tweetaktmotorolie in een verhouding van 50:1. Voor de eerste vulling wordt een verhouding van 25:1 aanbevolen. Maak het mengsel zelf in een schone container en schud goed.

Hoe start ik de bladblazer met koude motor?

Zet de schakelaar op ON, druk op de primerbulb tot de brandstof erin komt, zet de choke in gesloten stand, trek langzaam aan het touw tot weerstand en trek dan snel. Laat de choke los zodra de motor start en laat deze 5 tot 10 minuten opwarmen.

Wat te doen als de motor niet start?

Controleer het brandstofniveau, de bougie (vervuild of afstand), het luchtfilter en de brandstoftoevoer. Als de motor verzopen is, verminder het gas en trek meerdere keren aan de starter. Controleer ook de ontstekingsvonk.

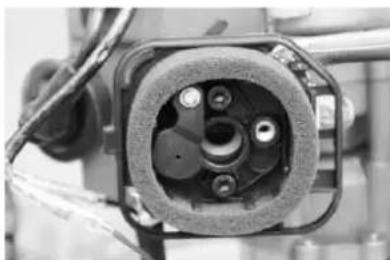

Hoe maak ik het luchtfilter schoon?

Verwijder het filterdeksel, haal het schuimfilter eruit, was het met lauw zeepwater, laat het volledig drogen en monteer het terug. Voer deze handeling elke 8 uur uit, of vaker bij stoffige omstandigheden.

Wat is de inhoud van de brandstoftank?

De tank heeft een inhoud van 0,65 liter. Zorg ervoor dat u niet te veel vult en sluit de dop zorgvuldig.

Welke beschermingsmiddelen dragen tijdens gebruik?

Draag gehoorbescherming, een veiligheidsbril of gezichtsscherm, werkhandschoenen, antislip veiligheidsschoenen en indien nodig een helm. Vermijd losse kleding en bind lang haar vast.

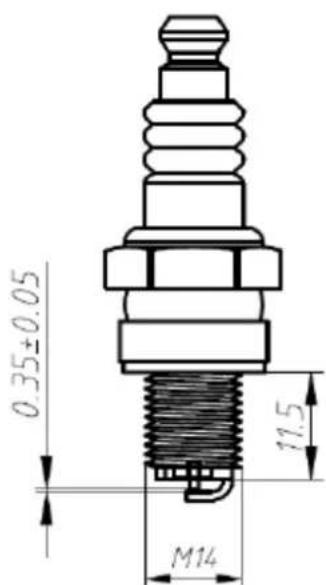

Hoe onderhoud ik de bougie?

Controleer regelmatig de bougie: reinig de afzettingen, stel de elektrodenafstand in op 0,3-0,4 mm (of 0,6-0,7 mm volgens de probleemoplossingshandleiding). Vervang deze als de isolator beschadigd is of de elektroden verbrand zijn. Gebruik een bougie van het type RCJ6Y of Torch BMR6A.

Wat zijn de belangrijkste oorzaken van vermogensverlies?

Veelvoorkomende oorzaken zijn: vuil luchtfilter, versleten bougie, verstopt carburateur, verstopt uitlaatsysteem, slecht brandstofmengsel (te veel olie), of carterlekkage. Reinig het filter, de bougie en de carburateur en controleer het mengsel.

Waar kan ik reserveonderdelen vinden?

Gebruik uitsluitend originele Fuxtec onderdelen. Neem contact op met de fabrikant via [e-mail] of uw dealer. Reparaties moeten worden uitgevoerd door Fuxtec GmbH of een erkende werkplaats.

Hoe recycle ik de bladblazer aan het einde van zijn levensduur?

Tap alle brandstof en olie af in een geschikte container. Lever het apparaat in bij een milieustraat of breng het terug naar de winkel. Volg de sorteerinstructies: scheid de verpakkingen en recycle ze in de juiste bak.

GEBRUIKSAANWIJZING FX-LB133T Fuxtec

1. Inleiding....132

2. Omvang van de levering.... 132

3. Bedrijfsuren....132

4. Veiligheidssymbolen op de machine en in de gebruiksaanwijzing 133

5. Bedoeld/onbedoeld gebruik....133

6. Restrisico's en veilig werken.... 134

7. Omgaan met brandstoffen 138

8. Overzicht van de machine 139

9. Montage van de bladblazer 140

10. Inbedrijfstelling - Tanken, 2-takt motorolie 141

11. De bladblazer starten/stoppen s 143

12. Werkinstructies 144

13. Onderhoud en verzorging 144

14. Technische gegevens....147

15. Problemen oplossen 148

16. Klantenservice 149

17. Garantie....149

18. Instructies voor verwijdering 149

19. EU-conformiteitsverklaring.... 150

SVENSK VERSION 151

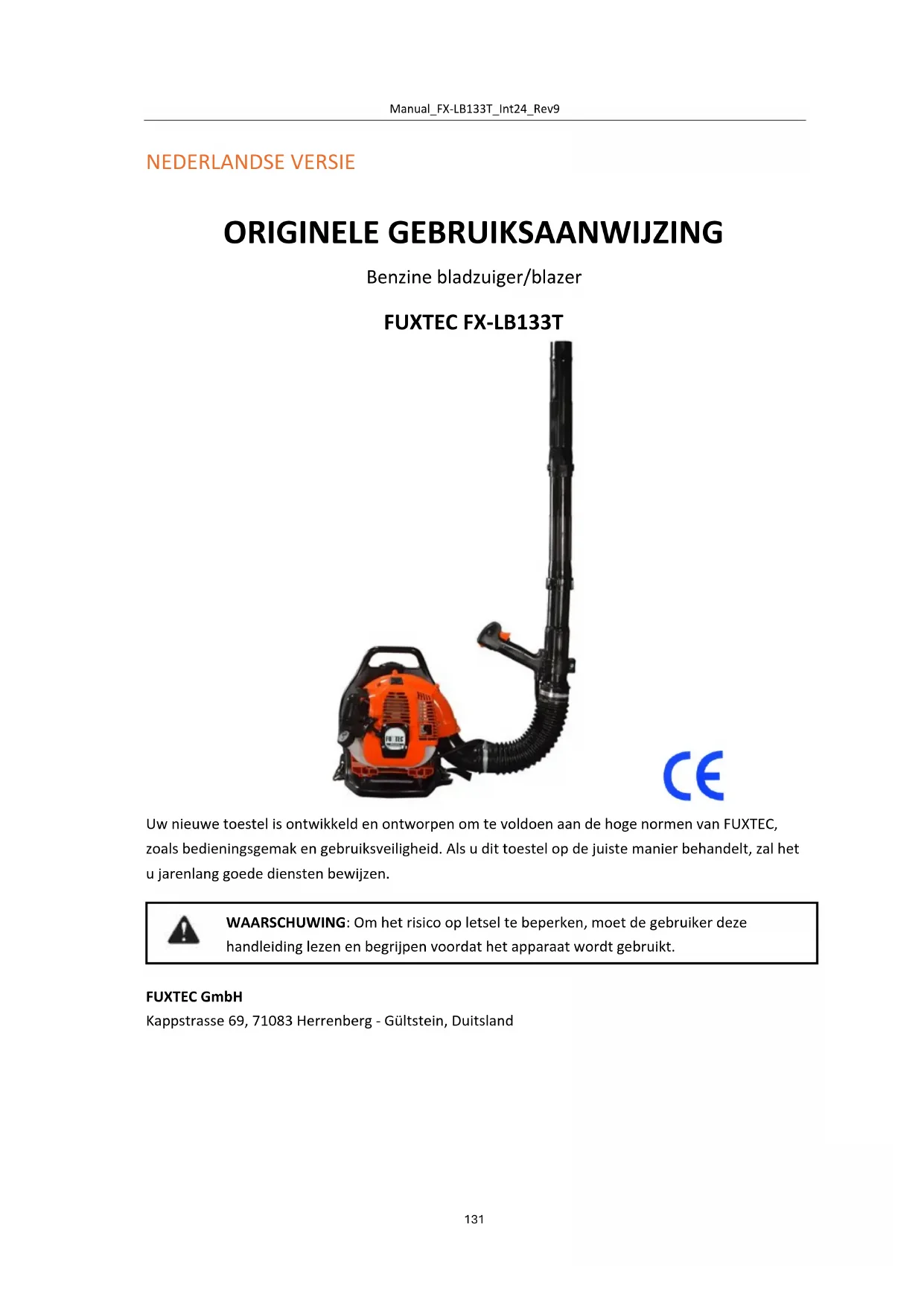

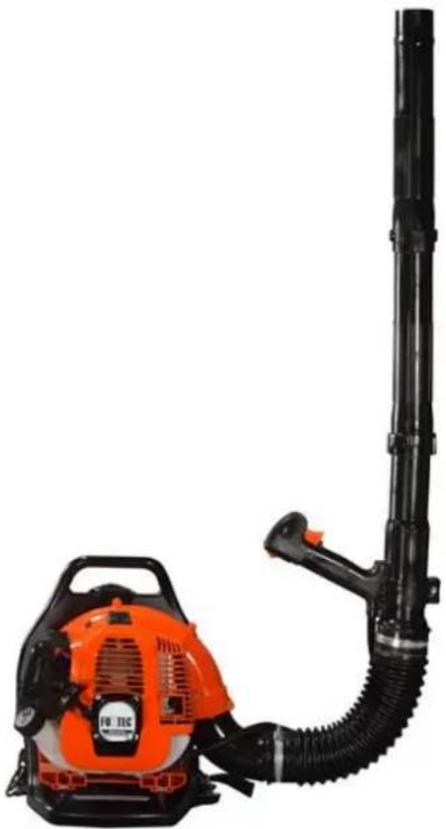

ORIGINELE GEBRUIKSAANWIJZING

Benzine bladzuiger/blazer

FUXTEC FX-LB133T

Uw nieuwe toestel is ontwikkeld en ontworpen om te voldoen aan de hoge normen van FUXTEC, zoals bedieningsgemak en gebruiksveiligheid. Als u dit toestel op de juiste manier behandelt, zal het u jarenlang goede diensten bewijzen.

WAARSCHUWING: Om het risico op letsel te beperken, moet de gebruiker deze handleiding lezen en begrijpen voordat het apparaat wordt gebruikt.

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg - Gültstein, Duitsland

115. Inleiding

Bedankt voor de aankoop van een bladzuiger/blazer van ons bedrijf. In deze gebruiksaanwijzing wordt uitgelegd hoe u de bladzuiger het beste kunt bedienen. Lees voor gebruik deze gebruiksaanwijzing zorgvuldig door, bedien het apparaat op de juiste manier en werk veilig. Het is ook mogelijk dat niet alle details van uw machine overeenkomen met de gebruiksaanwijzing door de verdere ontwikkeling van de machine. Daarom vragen wij om uw begrip.

116. Omvang van de levering

• Bladblazer FX-LB133T
  • 2-delige blaaspijp
  • Gereedschapstas
• Bedieningsinstructies

Controleer na het uitpakken de inhoud van de doos op

• Volledigheid
• Mogelijke transportschade

Breng ons onmiddellijk op de hoogte van eventuele klachten. Latere klachten worden niet in behandeling genomen.

117. Bedrijfsuren

Volgens de Verordening Geluidsbescherming Machines van september 2002 mogen bladblazers niet worden gebruikt in zuivere, algemene en speciale woongebieden, kleine woongebieden, speciale gebieden die worden gebruikt voor recreatie, spa en kliniek gebieden en gebieden voor toeristische accommodatie, evenals op het terrein van ziekenhuizen en verpleeghuizen op zon- en feestdagen en op werkdagen van 20.00 tot 07.00 uur.

Neem ook de afzonderlijke regionale voorschriften voor geluidsbescherming in acht.

118. Veiligheidssymbolen op de machine en in de gebruiksaanwijzing

U kunt symbolische informatie vinden op het typeplaatje van uw bladzuiger.

Ze geven belangrijke informatie over het product of instructies voor het gebruik ervan.

Gevaarlijke situatie of dreigend gevaar. Het niet opvolgen van deze instructies kan leiden tot letsel of schade aan eigendommen.

Belangrijke instructies voor een correcte omgang met het apparaat. Het niet in acht nemen van deze instructies kan leiden tot defecten aan het apparaat.

Gebruiksaanwijzing. Deze instructies helpen u om alle functies van het apparaat optimaal te gebruiken. Installatie, bediening en onderhoud van het apparaat. In dit hoofdstuk wordt

precies uitgelegd hoe u te werk moet gaan.

119. Bedoeld/onbedoeld gebruik

De bladblazer op benzine is uitsluitend bedoeld voor het blazen van bladeren. Tot het bedoelde gebruik behoort ook het lezen en in acht nemen van de gebruiksaanwijzing voor elk gebruik. Het apparaat moet voor en tijdens het gebruik worden gecontroleerd op mechanische schade. Neem contact met ons op als reparaties nodig zijn.

Er mogen alleen originele, door de fabrikant goedgekeurde reserveonderdelen worden gebruikt. De machine mag alleen in de open tuin worden gebruikt.

Als niet-goedgekeurde of niet-originele reserveonderdelen worden gebruikt, is de gebruiker en niet de fabrikant aansprakelijk voor materiële schade of persoonlijk letsel.

Elk ander gebruik dan hierboven beschreven is onjuist gebruik:

• Tot het bedoelde gebruik behoort ook het lezen en opvolgen van de gebruiksaanwijzing.
• Als niet-goedgekeurde of niet-originele reserveonderdelen worden gebruikt, is de gebruiker en niet de fabrikant aansprakelijk voor materiële schade of persoonlijk letsel.
• Elk ander gebruik dan hierboven beschreven is onjuist gebruik.

• Bedoeld gebruik houdt ook in dat de door de fabrikant voorgeschreven bedienings-, onderhouds- en reparatievoorwaarden worden nageleefd en dat de veiligheidsinstructies in de handleiding worden opgevolgd.

• De toepasselijke relevante voorschriften ter voorkoming van ongevallen en andere algemeen erkende gezondheids- en veiligheidsregels op het werk moeten worden nageleefd.

• Elk ander gebruik wordt beschouwd als oneigenlijk gebruik. De fabrikant is niet aansprakelijk voor schade van welke aard dan ook die hieruit voortvloeit: het risico wordt uitsluitend gedragen door de gebruiker.
• De fabrikant aanvaardt geen aansprakelijkheid voor schade van welke aard dan ook die voortvloeit uit ongeoorloofde wijzigingen aan de machine.
• Het apparaat mag alleen worden opgesteld, gebruikt en onderhouden door personen die ermee vertrouwd zijn en over de gevaren zijn geïnformeerd. Reparatiewerkzaamheden mogen alleen door FUXTEC GmbH worden uitgevoerd.
• Het apparaat mag niet worden gebruikt in een explosiegevaarlijke omgeving of worden blootgesteld aan regen.

120. Restrisico's en veilig werken

Zelfs wanneer ze worden gebruikt waarvoor ze bedoeld zijn, kunnen er nog restrisico's bestaan ondanks het feit dat ze voldoen aan alle relevante veiligheidsvoorschriften als gevolg van het ontwerp dat wordt bepaald door het bedoelde gebruik.

Restrisico's kunnen tot een minimum worden beperkt als de "Bedoeld gebruik" en de "Veiligheidsinstructies" en de gehele gebruiksaanwijzing worden opgevolgd.

• Aandacht en voorzichtigheid verminderen het risico op persoonlijk letsel en schade.
• Letsel door uitgeworpen onderdelen.
• Gevaar voor koolmonoxidevergiftiging bij gebruik in gesloten of slecht geventileerde ruimtes.
• Risico op brandwonden door hete onderdelen.
• Gehoorbeschadiging bij langdurig werken zonder gehoorbescherming.

Bovendien kunnen er, ondanks alle informatie en voorzorgsmaatregelen, niet voor de hand liggende restrisico's zijn.

Waarschuwing: De werkelijke trillingsemissiewaarde die aanwezig is tijdens het gebruik van de machine kan afwijken van de specificaties in de gebruiksaanwijzing of door de fabrikant. Dit kan worden veroorzaakt door de volgende invloedsfactoren, waarmee rekening moet worden gehouden voor en tijdens het gebruik:

• Wordt de machine correct gebruikt?
• Werkt de machine goed?
• Zijn de handrails uitgerust met optionele trilhandgrepen en zijn deze stevig bevestigd aan de Machinelichaam?

Lees de volgende instructies en de veiligheidsvoorschriften die in uw land van toepassing zijn voordat u dit product gebruikt om uzelf en anderen te beschermen tegen mogelijk letsel.

Bewaar deze veiligheidsinstructies (gebruiksaanwijzing) altijd bij de machine. De machine

mag alleen worden bediend door personen met voldoende ervaring.

Reparaties aan het apparaat moeten worden uitgevoerd door de fabrikant of door bedrijven

die door de fabrikant worden aanbevolen.

Eerste stappen

• ledereen die voor het eerst met de machine werkt, moet praktische instructie krijgen over het gebruik van de machine en de persoonlijke beschermingsmiddelen van een ervaren bediener.
• Wees aandachtig. Ga met gezond verstand naar je werk. Als je moe bent of onder invloed van drugs, alcohol of medicijnen, mag u het apparaat niet gebruiken. Onvoorzichtigheid bij het gebruik van het apparaat kan leiden tot ernstig letsel.

- Maak uzelf vertrouwd met het apparaat voordat u het gebruikt. Onvoldoende geïnformeerde gebruikers kunnen zichzelf of anderen in gevaar brengen door onjuist gebruik.

- Zorg ervoor dat je stevig staat en altijd je evenwicht bewaart. Het gebruik van een ladder is bijvoorbeeld niet toegestaan.

- Gebruik het apparaat niet voor doeleinden waarvoor het niet bedoeld is (zie "Beoogd gebruik").

- Draag geschikte werkkleding.

- Draag geen juwelen of losse kleding waarin u verstrikt kunt raken.

- Draag handschoenen en antislipschoenen.

- Als je lang haar hebt, draag dan een haarnetje of hoofdbedekking.

• Draag beschermende kleding:

○ Gehoorbescherming.
○ Veiligheidsbril of gezichtsbescherming.
○ Werkhandschoenen.
○ Veiligheidsschoenen.
- Veiligheidshelm in situaties waarin hoofdletsel te verwachten is.

- Het wordt aanbevolen om beenbescherming en een veiligheidsvest te dragen.

- Houd je werkruimte opgeruimd!

- Houd rekening met omgevingsinvloeden:

• Stel het apparaat niet bloot aan regen.
• Gebruik het apparaat niet in een natte of vochtige omgeving.
  Stel het werk uit bij ongunstige weersomstandigheden (regen, sneeuw, ijs, wind) vanwege het verhoogde risico op ongevallen!
  ○ Zorg voor goede verlichting.
• Gebruik het apparaat niet in de buurt van ontvlambare vloeistoffen of gassen.

- Het is mogelijk dat je gevaren niet hoort door het motorgeluid. Raak daarom vertrouwd met uw omgeving.

- Laat het apparaat nooit onbeheerd achter.

- Tijdens werkpauzes moet de machine zo worden geparkeerd dat niemand in gevaar wordt gebracht. De machine moet beveiligd zijn tegen toegang door onbevoegden.

- Personen jonger dan 18 jaar mogen het apparaat niet bedienen.

- Houd andere mensen en kinderen uit de buurt.

• De operator is verantwoordelijk voor ongevallen of gevaren die zich voordoen voor andere personen of hun eigendommen.
• Zorg dat andere personen, vooral kinderen, het apparaat of de motor niet aanraken.
• Let op dat u het apparaat niet overbelast! U werkt beter en veiliger binnen het opgegeven vermogensbereik.
• Gebruik het apparaat alleen met complete en correct gemonteerde veiligheidsvoorzieningen. Breng geen wijzigingen aan het apparaat aan die de veiligheid in gevaar kunnen brengen.

- Schakel het apparaat uit en verwijder de bougiedop van de bougie:

• De machine aanraken met aarde, stenen, spijkers of andere vreemde voorwerpen.
• wanneer u controleert of het apparaat beschadigd is.
  o Reparatie-, onderhouds- en schoonmaakwerkzaamheden.
• Elimineren van storingen (bijv. verstopping van de blaaspijp).
  ○ Transport en opslag.
• Het werkgebied verlaten, zelfs voor korte onderbrekingen.

Onderhoud je bladblazer met zorg:

• Reinig het apparaat na elk gebruik.
  • Leeg de tank na elk gebruik.
• Houd de handgrepen droog en vrij van smeermiddelen.
  • Volg de onderhoudsinstructies.

Controleer de machine op schade:

• Voordat de machine verder wordt gebruikt, moet zorgvuldig worden gecontroleerd of de veiligheidsvoorzieningen correct en naar behoren functioneren.
• Controleer of bewegende delen goed werken en niet vastzitten of beschadigd zijn. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een goede werking van de machine te garanderen.
• Beschadigde beveiligingen en onderdelen moeten op de juiste manier worden gerepareerd of vervangen door ons of een erkende gespecialiseerde werkplaats, tenzij anders aangegeven in de gebruiksaanwijzing.
• Beschadigde of onleesbare veiligheidsstickers moeten worden vervangen.
• Laat nooit een gereedschapssleutel in het stopcontact zitten!
• Controleer altijd of sleutels en gereedschap verwijderd zijn voordat u het apparaat inschakelt.
• Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten het bereik van kinderen.
• Repareer het apparaat niet zelf.

Voer geen andere reparaties aan het apparaat uit dan die beschreven in het hoofdstuk "Onderhoud", maar neem direct contact op met de klantenservice van FUXTEC GmbH.

Reparaties aan andere onderdelen van de machine moeten worden uitgevoerd door FUXTEC GmbH.

Gebruik alleen originele reserveonderdelen! Het gebruik van andere reserveonderdelen of accessoires kan gevaar opleveren voor de gebruiker. FUXTEC GmbH is niet aansprakelijk voor schade die hieruit voortvloeit.

121. Omgaan met brandstoffen

Brandstoffen en brandstofdampen zijn ontvlambaar en kunnen ernstige schade veroorzaken bij inademing of op de huid. Wees daarom voorzichtig bij het omgaan met brandstof en zorg voor goede ventilatie.

• Schakel de motor uit en laat het apparaat afkoelen voordat u gaat tanken.
• Vermijd open vuur tijdens het tanken.
• Draag handschoenen bij het tanken.
• Niet tanken in gesloten ruimtes (explosiegevaar).
• Mors geen brandstof of olie. Maak het apparaat onmiddellijk schoon als u brandstof of olie hebt gemorst. Trek andere kleding aan als er brandstof of olie op gemorst is.
• Zorg dat er geen brandstof in de grond komt.
• Sluit de tankdop na het tanken zorgvuldig en controleer of de dop tijdens het gebruik niet losraakt.
• Controleer of de tankdop en de benzineleidingen goed vastzitten. Als er lekken zijn, mag het apparaat niet in gebruik worden genomen.
• Vervoer en bewaar brandstoffen alleen in houders die voor dit doel gelabeld en goedgekeurd zijn.
• Vervoer of bewaar brandstoffen niet in de buurt van ontvlambare of licht ontvlambare stoffen, vonken of open vuur. Houd kinderen uit de buurt van brandstoffen.
• Ga voldoende uit de buurt van het tankstation staan om het apparaat te kunnen starten.

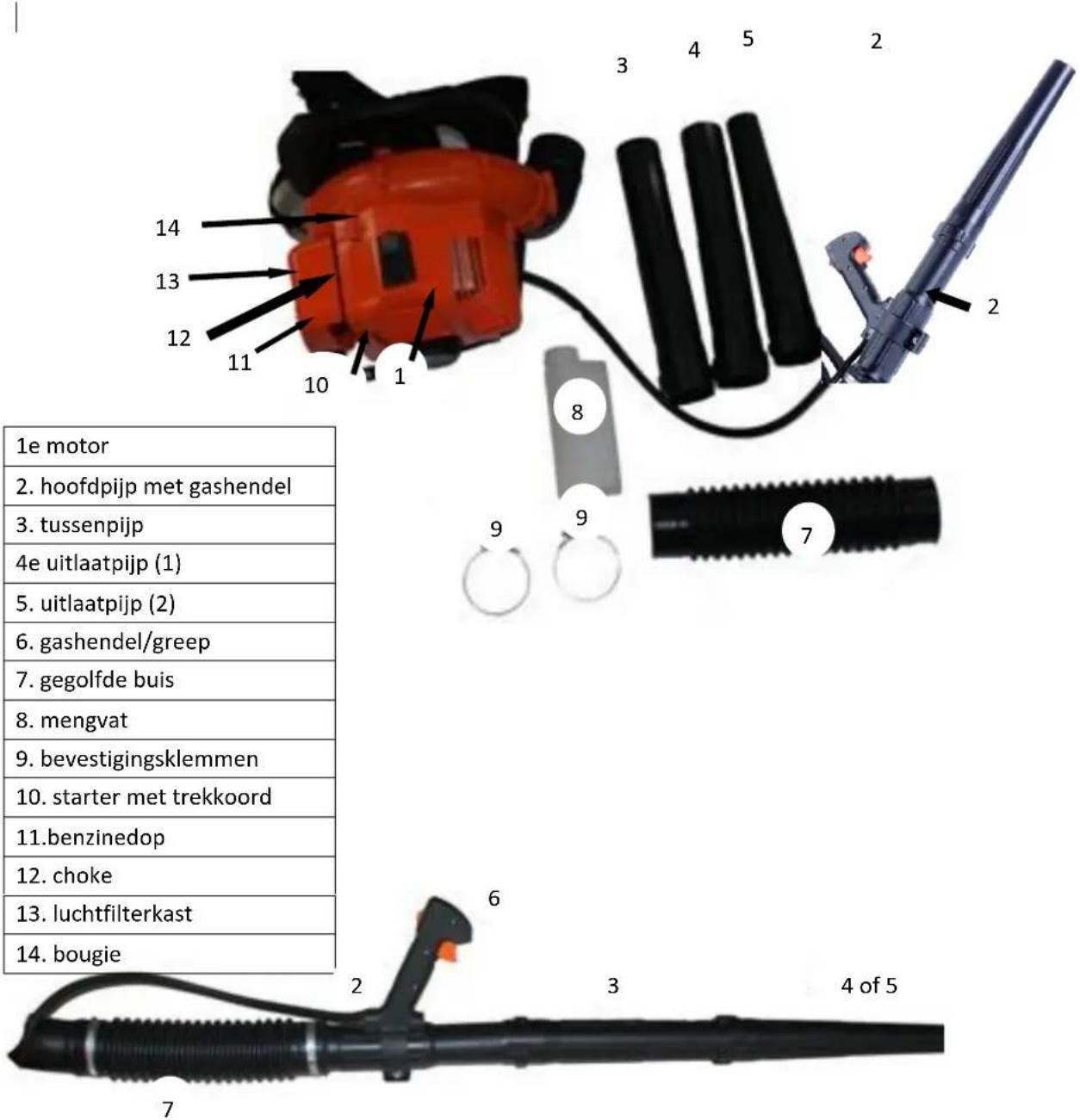

122. Overzicht van de machine

1e motor 2. hoofdpijp met gashendel 3. tussenpijp 4e uitlaatpijp (1) 5. uitlaatpijp (2) 6. gashendel/greep 7. gegolfde buis 8. mengvat 9. bevestigingsklemmen 10. starter met trekkoord 11.benzinedop 12. choke 13. luchtfilterkast 14. bougie 2 3 4 of 5

123. Montage van de bladblazer

Let op: Schakel de motor altijd uit tijdens installatie- en/of onderhoudswerkzaamheden! Draag tijdens de montage beschermende handschoenen om uzelf te beschermen tegen snijwonden.

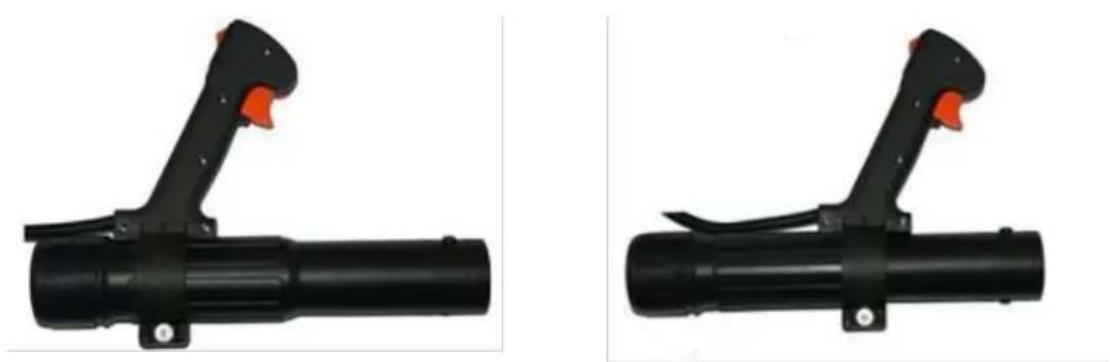

1. Plaats de gashendel op de buis achter de gegolfde buis en plaats de gashendel zo dat je er gemakkelijk met de hand bij kunt.

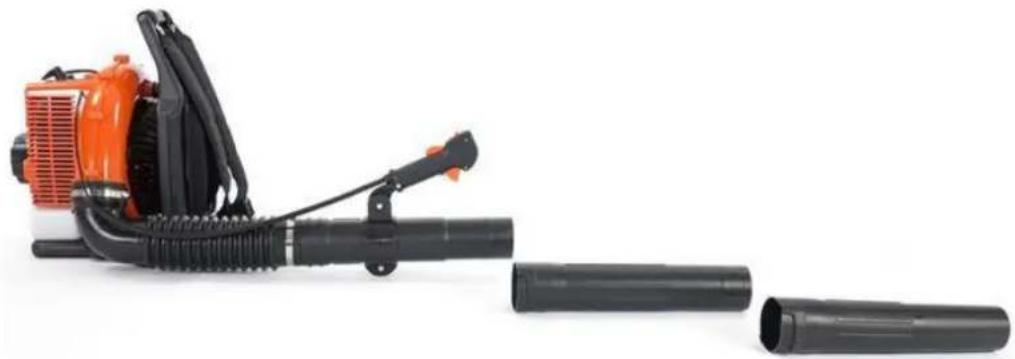

1. Plaats de twee andere blaaspijpen na elkaar op de geleider.
2. Zorg ervoor dat de stekkerverbinding zo ver mogelijk is vastgeschroefd.

1. Gebruik de verstelogen om de draagriem aan te passen aan je lengte zodat de bladblazer

goed en comfortabel past.

124. Inbedrijfstelling - Tanken, 2-takt motorolie

De machine wordt niet geleverd met een brandstofmengsel.

Vul het apparaat zoals beschreven in dit hoofdstuk onder "Bijtanken".

Het apparaat werkt met een mengsel van 50:1 normale benzine (loodvrij) en

tweetaktmotorolie.

Het gebruik van kant-en-klare mengsels of speciale brandstoffen kan leiden tot schade aan de machine.

Let bijzonder goed op bij het omgaan met benzine. Vermijd roken en open vuur vanwege het explosiegevaar.

Benzine:

Octaangehalte ten minste 91 RON, loodvrij

• Niet vullen met loodhoudende benzine, diesel of andere niet-toegestane brandstoffen.
• Gebruik geen benzine met een octaangehalte lager dan 91 RON. Dit kan leiden tot motorschade als gevolg van verhoogde motortemperaturen.
• Als je continu in het hogere snelheidsbereik werkt, gebruik dan benzine met een hoger octaangetal.
• Om milieuredenen wordt het gebruik van loodvrije benzine aanbevolen. Het gebruik van E10-benzine is niet toegestaan.

2-takt motorolie

Gebruik geen viertakt- of tweetaktolie voor watergekoelde buitenboordmotoren of kant-en-klare olie van benzinestations.

Mengverhouding 50:1

Benzine	Tweetakt motorolie (50:1)	Benzine	Tweetakt motorolie (50:1)
1 liter	0,020 liter	5 liter	0,100 liter
2 liter	0,040 liter	10 liter	0,200 liter

• Zorg ervoor dat de oliehoeveelheid exact wordt gemeten, want een kleine afwijking in de oliehoeveelheid kan een aanzienlijk effect hebben op de mengverhouding bij kleine hoeveelheden.
• Verander de mengverhouding niet, want dat leidt tot meer verbrandingsresten, een hoger brandstofverbruik en verminderde prestaties, of de motor kan beschadigd raken.

Meng de benzine en olie in een schone, door benzine goedgekeurde en gelabelde container met overvulbeveiliging.

1. Vul eerst met de helft van de benzine die gemengd moet worden.

2 Vul vervolgens de volledige hoeveelheid olie bij.
3. Schud het mengsel.
4 Vul de rest van de brandstof bij.

Brandstoffen kunnen maar een beperkte tijd worden opgeslagen omdat ze verouderen. Te lang opgeslagen brandstoffen en brandstofmengsels kunnen leiden tot startproblemen. Meng daarom slechts zoveel brandstof als je in een maand gebruikt.

Bewaar brandstoffen in goedgekeurde en geëtiketteerde containers op een droge en veilige plaats.

Zorg ervoor dat de brandstoftanks buiten het bereik van kinderen worden gehouden.

De bladblazer bijvullen

Schakel de motor uit en laat het apparaat afkoelen!

• Draag beschermende handschoenen!
• Vermijd contact met huid en ogen (draag een veiligheidsbril)!
• Neem altijd "Omgaan met brandstof" in acht.

1 Tank de machine alleen buiten of in een voldoende geventileerde ruimte.
2 Reinig het gebied rond de vulopening. Vuil in de tank veroorzaakt storingen.
3. Schud de tank nogmaals met het brandstofmengsel voordat u gaat tanken.
4 Open de dop (10) voorzichtig zodat overtollige druk kan ontsnappen.
5 Vul het mengsel voorzichtig tot aan de onderkant van de vulopening.
6. Sluit de tankdop weer.
7. Controleer of de tankdop goed vastzit.
8 Reinig de tankdop en de omgeving.
9. controleer op lekken in de tank en de brandstofleidingen.
10 Activeer indien nodig de aanzuigpomp (24).
11. Ga op gepaste afstand weg van de plaats waar getankt wordt voordat u de motor start.

125. De bladblazer starten/stoppen s

Het apparaat mag pas in gebruik worden genomen nadat u deze gebruiksaanwijzing heeft gelezen, alle aanwijzingen heeft opgevolgd en het apparaat volledig volgens de voorschriften is geïnstalleerd!

• Begin pas als de machine volledig gemonteerd is.

• Steun de machine op de grond om hem te starten en houd hem stevig vast.

• houd afstand tot brandbare materialen.

• een veilige positie innemen.
• Zet het apparaat voor je op de grond.
• Houd het apparaat bij de bovenste beugel vast met uw linkerhand.
  5 Pak de trekkabelstarter met je rechterhand vast.

Starten met koude motor

1. schuif de AAN/UIT-schakelaar in de stand AAN.
   2 Druk enkele keren voorzichtig op de aanzuigpomp totdat er brandstof in de pomp komt.
2. zet de starchendel (choke) op.
   4 Bedien de gashendel voorzichtig en zet hem vast met de vasthoudhendel.
   5 Trek het starterkoord langzaam uit aan de star-ndel totdat u weerstand voelt.
3. Trek snel aan het starttouw en laat het dan langzaam los.

Trek het starterkoord niet helemaal uit en laat de starchendel niet terugslaan op de motor.

1. Druk de starchendel (choke) in zodra de motor is gestart, of uiterlijk na 5-6 keer trekken.
   8 Laat de vaste gashendel los als de machine draait.
2. de motor stationair draait.
3. Laat het apparaat ongeveer 8-10 minuten stationair draaien voordat u met het werk begint.

Motor stoppen

1. laat de gashendel los.
2. Zet de AAN/UIT-schakelaar in de stand UIT.

Starten met een warme motor

1. schuif de AAN/UIT-schakelaar in de stand AAN.
2. duw de starchendel (choke) naar . Trek aan het starterkoord aan de starchendel totdat de motor start.

126. Werkinstructies

Voer de volgende controles regelmatig uit voor ingebruikname en tijdens gebruik:

- Houd de machine altijd met beide handen vast bij de voor- en achterhandgrepen.

• Is het apparaat compleet en correct geïnstalleerd?
• Zorg ervoor dat alle bouten en moeren goed vastzitten.
• Is de machine in goede en veilige staat?
• Zijn alle veiligheidsfuncties in orde?
  • Is de benzinetank vol?
• Zijn de motor en de geluiddemper vrij van afzettingen, bladeren of smeermiddelen?
• Is het handvat schoon en droog (geen olie, vet of hars)?
• Is de werkplek vrij van obstakels waarover je zou kunnen struikelen?
• Draag je de vereiste beschermende uitrusting?
• Heb je de instructies gelezen en begrepen?
• Bewegen de gashendels soepel en werkt de vergrendelknop?
• Werkt de AAN/UIT-schakelaar?
• Zorg voor voldoende smering van de tandwielkast (zie "Onderhoud").

127. Onderhoud en verzorging

Vóór alle onderhouds- en schoonmaakwerkzaamheden

• Schakel de motor uit.
- Wacht tot de motor tot stilstand is gekomen.
- Verwijder de bougiedop (behalve bij het instellen van het stationair toerental).

Voer geen onderhoudswerkzaamheden uit in de buurt van open vuur vanwege het risico op brand. Onderhouds- en reinigingswerkzaamheden die niet in dit hoofdstuk worden beschreven, mogen alleen door de klantenservice worden uitgevoerd.

Veiligheidsvoorzieningen die voor onderhoud en reiniging zijn verwijderd, moeten voor gebruik goed worden gecontroleerd en teruggeplaatst.

Gebruik alleen originele onderdelen. Andere onderdelen kunnen leiden tot onvoorziene schade of gevaar opleveren voor de gebruiker.

Onderhoud

Draag handschoenen om letsel te voorkomen.

Voer de volgende onderhoudswerkzaamheden regelmatig uit om een lang en betrouwbaar

gebruik van de machine te garanderen.

Controleer de machine op duidelijke defecten zoals

• losse bevestigingen.
• Versleten of beschadigde onderdelen.
• Controleer de tankdop en brandstofleidingen op lekkage.

Controleer de machine na elk gebruik op slijtage.

Reinig of vervang het luchtfilter

Reinig het luchtfilter regelmatig om stof en vuil te verwijderen, zodat

--prestatieverliezen,

-Startmoeilijkheden,

-te hoog brandstofverbruik

te voorkomen.

Reinig het luchtfilter ongeveer elke 8 bedrijfsuren, of vaker in bijzonder stoffige omstandigheden.

1. open de starchendel (choke) zodat er geen vuil in de carburateur komt.

2. Verwijder het luchtfilterdeksel.

3 Verwijder het schuimrubberen luchtfilter.

4 Was het luchtfilter in een lauw sopje.

Blaas het vuil niet uit, want dan bestaat het risico op oogletsel!

5 Reinig de binnenkant van het luchtfilter met een borstel.

1. Laat het luchtfilter goed drogen en plaats het terug.

7 Plaats het luchtfilterdeksel terug.

Vervang het luchtfilter regelmatig.

Beschadigde luchtfilters moeten worden vervangen voordat met het werk wordt begonnen.

Reinig of vervang het benzinefilter

Controleer indien nodig het benzinefilter. Een vuil benzinefilter belemmert de brandstoftoevoer. Open de tankdop en trek het benzinefilter door de opening met behulp van een draadhaak.

• Lichte vervuiling → Verwijder het benzinefilter uit de brandstofleiding en reinig het filter in reinigingsbenzine.
  • Sterke vervuiling → Vervang het benzinefilter.

Vervang of controleer de bougie

Raak de bougie of bougiestekker niet aan terwijl de motor draait. Hoge spanning!

Verbrandingsgevaar als de motor heet is. Draag beschermende handschoenen!

Controleer de bougie en de afstand tussen de elektroden regelmatig.

Ga als volgt te werk:

1. Verwijder de bougiedop van de bougie.

2 Draai de bougie los met de meegeleverde bougiesleutel.

De elektrodenafstand moet tussen 0,3 en 0,4 mm zijn.

Maak de bougie schoon als deze vuil is.

Vervang de bougie:

- als het isolatielichaam beschadigd is.

- als de elektroden sterk zijn afgebrand.

• met sterk vervuilde of vette elektroden.

- elke maand bij regelmatig gebruik.

0.35±0.05 M14 11.5

Gebruik een van de volgende bougies:

Zaklamp BMR6A

Ontstekingsvonk controleren

1. Verwijder de bougiedop van de bougie.
   2 Draai de bougie los met de meegeleverde bougiesleutel.
2. Steek de bougiestekker er stevig in.
3. Druk de bougie tegen de motorbehuizing met een geïsoleerde tang (niet in de buurt van het bougiegat).
4. schuif de AAN/UIT-schakelaar naar de positie "START".
5. Trek stevig aan het starterkoord aan de starchendel.
   Als het apparaat goed werkt, moet er een vonk zichtbaar zijn tussen de elektroden.

Geluiddemper/uitlaatpoort

Draai de schroeven van de geluiddemper niet vast als de motor heet is.

1. Controleer regelmatig of de schroeven (D) van de geluiddemper niet zijn losgekomen. Als ze loszitten, draai ze dan handvast aan.
   2 Maak de uitstroomopening (E) regelmatig schoon.

Zorg

Reinig het apparaat zorgvuldig na elk gebruik om ervoor te zorgen dat het goed blijft functioneren.

• Reinig de behuizing met een zachte borstel of een droge doek.
  Water, oplosmiddelen en polijstmiddelen mogen niet worden gebruikt.
• Zorg ervoor dat de ventilatiesleuven voor het koelen van de motor vrij blijven (risico op oververhitting).
• Reinig en smeer alle bewegende onderdelen regelmatig.
  Gebruik geen vet! Gebruik milieuvriendelijke olie.

Waarschuwing: als het onderhoud niet regelmatig wordt uitgevoerd, kan dit leiden tot ernstige schade aan de machine en personen.

Motorvermogen max. bij toerental 900 W bij 8.000 min. -1

tationair toerental.800± 200min -1

Verplaatsing33 ,0 cm ^4

BougieRCJ6Y

CarburateurH619

Inhoud brandstoftank. 0,65 l

Mengverhouding (brandstof/tweetaktolie) 50:1

WAARSCHUWING: Alleen geautoriseerde originele reserveonderdelen zoals gespecificeerd in deze gebruiksaanwijzing mogen worden gebruikt. Niet-goedgekeurde reserveonderdelen kunnen ernstig letsel veroorzaken.

1. Problemen oplossen

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Zo blijft de veiligheid van het apparaat gegarandeerd. Neem bij problemen contact op met FUXTEC GmbH.

131. Garantie

De garantieperiode is 24 maanden vanaf de aankoopdatum. Bewaar uw aankoopbewijs op een veilige plaats. Uitgesloten van garantie zijn slijtageonderdelen en schade veroorzaakt door onjuist gebruik, gebruik van geweld, technische wijzigingen, gebruik van onjuiste accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Garantiereparaties mogen alleen worden uitgevoerd door erkende vakhandelaren.

132. Instructies voor verwijdering

Neem contact op met uw gemeente voor de verwijdering van het apparaat. Voer alle bedrijfsmaterialen zoals benzine en olie van tevoren af.

133. EU-conformiteitsverklaring

Hierbij verklaren wij,

dat de hieronder aangeduide machine voldoet aan de relevante, fundamentele veiligheids- en gezondheidseisen van de EG-richtlijnen (zie punt 4) op grond van haar ontwerp en constructie en de door ons op de markt gebrachte versie.

Deze verklaring heeft alleen betrekking op de machine in de staat waarin deze op de markt is gebracht; onderdelen en/of wijzigingen die later door de eindgebruiker zijn aangebracht, worden niet in aanmerking genomen.

e product / functie: Benzinebladblazer voor het blazen van bladeren

1. typeaanduiding: FX-LB133T

2. serienummer: LB133T-0001-LB133T-4999

4 Relevante EG-richtlijnen: Machinerichtlijn 2006/42/EG

1. toegepaste geharmoniseerde normen DIN EN 15503:2009, DIN EN ISO 12100-2/A1:2009

emeten geluidsvermogensniveau90 dB (A).

egarandeerd geluidsvermogensniveau95dB (A)

Herrenberg, 07.07.2022

C. Jille

Leonhard Zirkler

(Algemeen directeur)

Fabrikant:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

DUITSLAND

Opslag van technische documenten:

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Duitsland
