FX-LB133T - Dmuchawa Fuxtec - Bezpłatna instrukcja obsługi

Marka	Fuxtec
Model	FX-LB133T
Typ	Dmuchawa termiczna do liści
Maksymalna moc	900 W przy 8000 min⁻¹
Pojemność zbiornika paliwa	0,65 L
Mieszanka (benzyna/olej 2T)	50:1 (przy pierwszym napełnieniu zalecany 25:1)
Świeca zapłonowa	RCJ6Y (kompatybilna z Torch BMR6A)
Waga (pusty zbiornik)	4,5 kg
Gwarantowane ciśnienie akustyczne (LwA)	95 dB(A)
Zmierzone ciśnienie akustyczne (LpA)	90 dB(A)
Zalecane paliwo	Benzyna bezołowiowa SP98
Olej silnikowy 2-suwowy	Specjalny olej do silników 2T (nie używać oleju 4T)
Zawartość przesyłki	Dmuchawa, rura do dmuchania 2 części, zestaw narzędzi, instrukcja
Montaż	Uchwyt gazu na rurze, rury do dmuchania składane, regulowany pasek
Uruchamianie	Za pomocą rozrusznika linkowego, ssania, pompki zalewowej
Zatrzymywanie	Przełącznik ON/OFF
Regularna konserwacja	Czyszczenie filtra powietrza (co 8 h), kontrola świecy, filtra paliwa
Gwarancja	24 miesiące od daty zakupu
Obsługa klienta	[e-mail]

Często zadawane pytania - FX-LB133T Fuxtec

Jakiego paliwa używać do Fuxtec FX-LB133T?

Użyj mieszanki benzyny bezołowiowej SP98 i oleju do silnika dwusuwowego w stosunku 50:1. Przy pierwszym napełnieniu zalecany jest stosunek 25:1. Przygotuj mieszankę samodzielnie w czystym pojemniku i dobrze wymieszaj.

Jak uruchomić dmuchawę przy zimnym silniku?

Ustaw przełącznik w pozycji ON, naciśnij pompkę zalewową, aż paliwo wejdzie, ustaw ssanie w pozycji zamkniętej, powoli pociągnij linkę do oporu, a następnie pociągnij szybko. Zwolnij ssanie, gdy silnik uruchomi się i pozwól mu się rozgrzać przez 5 do 10 minut.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź poziom paliwa, świecę zapłonową (zanieczyszczenie lub odstęp), filtr powietrza i dopływ paliwa. Jeśli silnik jest zalany, zmniejsz przepustnicę i pociągnij kilka razy za rozrusznik. Sprawdź również iskrę zapłonową.

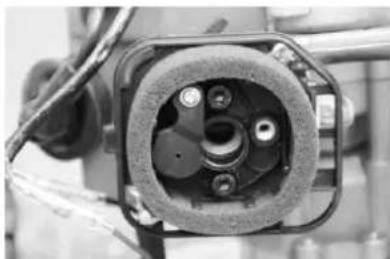

Jak wyczyścić filtr powietrza?

Zdejmij pokrywę filtra, wyjmij piankowy filtr, umyj go w ciepłej wodzie z mydłem, pozostaw do całkowitego wyschnięcia, a następnie zamontuj ponownie. Wykonuj tę czynność co 8 godzin pracy, lub częściej w warunkach zapylenia.

Jaka jest pojemność zbiornika paliwa?

Zbiornik ma pojemność 0,65 litra. Uważaj, aby nie przepełnić i dokładnie zakręcaj korek.

Jakie wyposażenie ochronne nosić podczas użytkowania?

Noś ochronniki słuchu, okulary lub osłonę twarzy, rękawice robocze, antypoślizgowe buty ochronne i kask w razie potrzeby. Unikaj luźnych ubrań i zwiąż długie włosy.

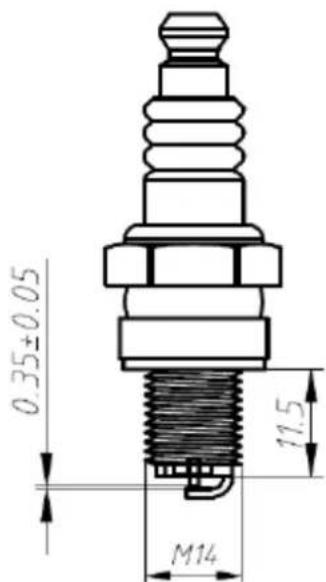

Jak konserwować świecę zapłonową?

Regularnie sprawdzaj świecę: czyść osady, reguluj odstęp elektrod na 0,3-0,4 mm (lub 0,6-0,7 mm według instrukcji napraw). Wymień ją, jeśli izolator jest uszkodzony lub elektrody są spalone. Używaj świecy typu RCJ6Y lub Torch BMR6A.

Jakie są główne przyczyny utraty mocy?

Typowe przyczyny to: brudny filtr powietrza, zużyta świeca, zatkany gaźnik, zatkany układ wydechowy, niewłaściwa mieszanka paliwa (za dużo oleju) lub wyciek z obudowy. Wyczyść filtr, świecę i gaźnik oraz sprawdź mieszankę.

Gdzie mogę znaleźć części zamienne?

Używaj wyłącznie oryginalnych części Fuxtec. Skontaktuj się z producentem przez [e-mail] lub u swojego sprzedawcy. Naprawy muszą być wykonane przez Fuxtec GmbH lub autoryzowany warsztat.

Jak zutylizować dmuchawę po zakończeniu eksploatacji?

Spuść całe paliwo i olej do odpowiedniego pojemnika. Oddaj urządzenie do punktu zbiórki odpadów lub zwróć do sklepu. Przestrzegaj zasad segregacji: oddziel opakowania i poddaj je recyklingowi w odpowiednim pojemniku.

INSTRUKCJA OBSŁUGI FX-LB133T Fuxtec

1. Wprowadzenie 172

2. Zakres dostawy....172

3. Godziny pracy....172

4. Symbole bezpieczeństwa na urządzeniu i w instrukcji obsługi.... 173

5. Zamierzone/niezamierzone użycie 173

6. Ryzyko resztkowe i bezpieczna praca....174

7. Obstuga paliw 178
8. Przegląd urządzenia.... 179
9. Montaż dmuchawy do liści 180
10. Uruchomienie - Uzupełnianie paliwa, olej do silników 2-suwowych....181
11. Uruchamianie/zatrzymywanie dmuchawy do liści 183
12. Instrukcje robocze....184
13. Konserwacja i pielęgnacja 184
14. Dane techniczne 187
15. Rozwiązywanie problemów 188
16. Obsługa klienta....189
17. Gwarancja....189
18. Instrukcje dotyczące utylizacji....189
19. Deklaracja zgodności UE 190

DEUTSCHE VERSION

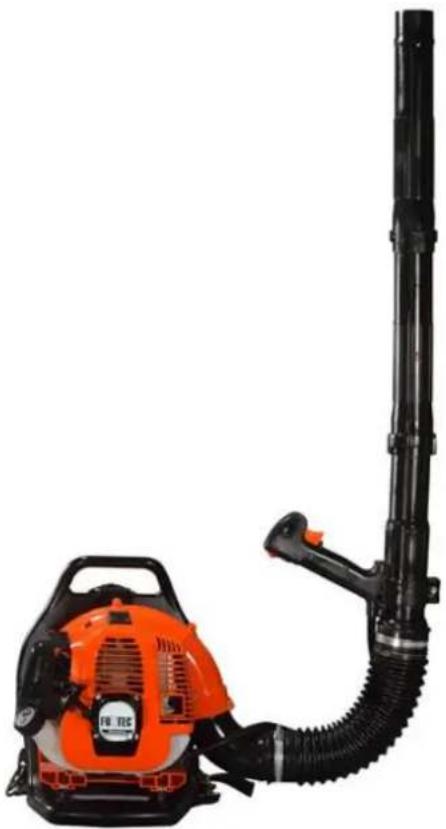

Benzynowy odkurzacz/dmuchawa do liści

FUXTEC FX-LB133T

Twoje nowe urządzenie zostało opracowane i zaprojektowane tak, aby spełniało wysokie standardy firmy FUXTEC, takie jak łatwość obsługi i bezpieczeństwo użytkownika. Odpowiednio traktowane urządzenie będzie dobrze służyć przez wiele lat.

OSTRZEŻENIE: Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać i zrozumieć niniejszą instrukcję przed przystąpieniem do obsługi urządzenia.

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg - Gültstein, Niemcy

153. Wprowadzenie

Dziękujemy za zakup odkurzacza/dmuchawy do liści naszej firmy. Niniejsza instrukcja obsługi wyjaśnia, jak najlepiej obsługiwać odkurzacz do liści. Przed przystąpieniem do użytkowania należy uważnie przeczytać niniejszą instrukcję obsługi, aby zapewnić prawidłową i bezpieczną obsługę urządzenia. Możliwe jest również, że ze względu na dalszy rozwój maszyny nie wszystkie szczegóły dotyczące urządzenia będą zgodne z instrukcją obsługi. Dlatego prosimy o wyrozumiałość.

154. Zakres dostawy

• Dmuchawa do liści FX-LB133T
• 2-częściowa rura wydmuchowa
- Torba na narzędzia
- Instrukcja obsługi

Po rozpakowaniu sprawdź zawartość pudełka pod kątem

• Kompletność
• Możliwe uszkodzenia transportowe

Prosimy o niezwłoczne informowanie nas o wszelkich reklamacjach. Późniejsze reklamacje nie będą uznawane.

155. Godziny pracy

Zgodnie z rozporządzeniem w sprawie ochrony przed hałasem maszyn z września 2002 r., dmuchawy do liści nie mogą być używane w czystych, ogólnych i specjalnych obszarach mieszkalnych, małych obszarach mieszkalnych, specjalnych obszarach wykorzystywanych do rekreacji, obszarach uzdrowiskowych i klinicznych oraz obszarach zakwaterowania turystycznego, a także na terenie szpitali i domów opieki w niedziele i święta oraz w dni robocze od 20:00 do 7:00 rano.

Należy również przestrzegać indywidualnych przepisów regionalnych dotyczących ochrony przed hałasem.

156. Symbole bezpieczeństwa na urządzeniu i w instrukcji obsługi

Symboliczne informacje można znaleźć na tabliczce znamionowej odkurzacza do liści. Zawierają one ważne informacje o produkcie lub instrukcje dotyczące jego użytkowania.

Niebezpieczna sytuacja lub bezpośrednie zagrożenie. Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub uszkodzenie mienia.

Ważne instrukcje dotyczące prawidłowej obsługi urządzenia. Nieprzestrzeganie tych instrukcji może prowadzić do usterek urządzenia.

Instrukcje obsługi. Niniejsza instrukcja pomoże w optymalnym wykorzystaniu wszystkich funkcji urządzenia. Instalacja, obsługa i konserwacja urządzenia. W tej sekcji wyjaśniono Inie, jak należy postępować.

157. Zamierzone/niezamierzone użycie

Spalinowa dmuchawa do liści jest przeznaczona wyłącznie do wydmuchiwania liści. Użytkowanie zgodne z przeznaczeniem obejmuje również przeczytanie i przestrzeganie instrukcji obsługi przed każdym użyciem. Maszynę należy sprawdzać pod kątem uszkodzeń mechanicznych przed i w trakcie użytkowania. W razie konieczności naprawy należy skontaktować się z nami.

Należy używać wyłącznie oryginalnych części zamiennych zatwierdzonych przez producenta.

Maszyna może być użytkowana wyłącznie w otwartym ogrodzie.

W przypadku użycia niezatwierdzonych lub nieoryginalnych części zamiennych, odpowiedzialność za wszelkie uszkodzenia mienia lub obrażenia ciała ponosi operator, a nie producent.

Każde użycie inne niż opisane powyżej stanowi niewłaściwe użycie:

• Użytkowanie zgodne z przeznaczeniem obejmuje również czytanie i przestrzeganie instrukcji obsługi.
• W przypadku użycia niezatwierdzonych lub nieoryginalnych części zamiennych, odpowiedzialność za wszelkie uszkodzenia mienia lub obrażenia ciała ponosi operator, a nie producent.

• Każde użycie inne niż opisane powyżej stanowi niewłaściwe użycie.

• Użytkowanie zgodne z przeznaczeniem obejmuje również przestrzeganie warunków obsługi, konserwacji i napraw określonych przez producenta oraz przestrzeganie instrukcji bezpieczeństwa zawartych w podręczniku.

• Należy przestrzegać odpowiednich przepisów dotyczących zapobiegania wypadkom i innych ogólnie uznanych zasad bezpieczeństwa i higieny pracy.
• Każde inne użycie jest uważane za niewłaściwe. Producent nie ponosi odpowiedzialności za jakiekolwiek wynikające z tego szkody: ryzyko ponosi wyłącznie użytkownik.
• Producent nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z nieautoryzowanych modyfikacji urządzenia.
• Urządzenie może być konfigurowane, używane i konserwowane wyłącznie przez osoby, które są z nim zaznajomione i zostały poinformowane o zagrożeniach. Naprawy mogą być wykonywane wyłącznie przez firmę FUXTEC GmbH.
• Urządzenia nie wolno używać w strefach zagrożonych wybuchem ani narażonych na działanie deszczu.

158. Ryzyko resztkowe i bezpieczna praca

Nawet w przypadku użytkowania zgodnego z przeznaczeniem, ryzyko szczątkowe może nadal istnieć pomimo zgodności ze wszystkimi odpowiednimi przepisami bezpieczeństwa ze względu na projekt określony przez zamierzone zastosowanie.

Ryzyko resztkowe można zminimalizować, jeśli przestrzegane są "Przeznaczenie" i "Instrukcje bezpieczeństwa", a także instrukcja obsługi jako całość.

• Rozwaga i ostrożność zmniejszają ryzyko obrażeń ciała i uszkodzeń.
• Obrażenia spowodowane wyrzuconymi częściami.
• Niebezpieczeństwo zatrucia tlenkiem węgla w przypadku używania w zamkniętych lub słabo wentylowanych pomieszczeniach.
• Ryzyko poparzenia gorącymi elementami.
• Uszkodzenie słuchu podczas długotrwałej pracy bez ochrony słuchu.

Ponadto, pomimo wszystkich informacji i środków ostrożności, może istnieć nieoczywiste ryzyko szczątkowe.

Ostrzeżenie: Rzeczywista wartość emisji drgań występująca podczas użytkowania może odbiegać od podanego w instrukcji obsługi lub przez producenta. Może to być spowodowane następującymi czynnikami, które należy wziąć pod uwagę przed i w trakcie użytkowania:

• Czy urządzenie jest używane prawidłowo?
• Czy urządzenie jest w dobrym stanie technicznym?
• Czy poręcze są wyposażone w opcjonalne uchwyty wibracyjne i czy są one solidnie przymocowane do Ciało maszyny?

Przed użyciem tego produktu należy zapoznać się z poniższymi instrukcjami oraz przepisami bezpieczeństwa obowiązującymi w danym kraju, aby chronić siebie i inne osoby przed możliwymi obrażeniami.

Niniejszą instrukcję bezpieczeństwa (instrukcję obsługi) należy zawsze przechowywać wraz z

maszyną. Urządzenie może być obstugiwane wyłącznie przez osoby z odpowiednim doświadczeniem.

Naprawy urządzenia muszą być wykonywane przez producenta lub firmy zalecane przez producenta.

Pierwsze kroki

• Każda osoba pracująca z maszyną po raz pierwszy powinna otrzymać praktyczny instruktaż w zakresie obsługi maszyny i środków ochrony osobistej od doświadczonego operatora.
• Bądź uważny. Podchodź do pracy z rozsądkiem. Jeśli jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków, nie wolno używać urządzenia. Nieostrożne korzystanie z urządzenia może prowadzić do poważnych obrażeń.
• Przed rozpoczęciem użytkowania należy zapoznać się z urządzeniem. Nieodpowiednio poinformowani operatorzy mogą narazić siebie lub innych na niebezpieczeństwo w wyniku niewłaściwego użytkowania.
• Upewnij się, że stoisz bezpiecznie i utrzymujesz równowagę przez cały czas. Niedozwolone jest na przykład korzystanie z drabiny.
• Nie używaj urządzenia do celów, do których nie jest przeznaczone (patrz "Użytkowanie zgodne z przeznaczeniem").
• Nosić odpowiednią odzież roboczą.
• Nie należy nosić biżuterii ani luźnych ubrań, o które można się zaczepić.
• Nosić rękawice i obuwie antypoślizgowe.
• Jeśli masz długie włosy, noś siatkę na włosy lub nakrycie głowy.
• Nosić odzież ochronną:

○ Ochrona stuchu.
○ Okulary ochronne lub ochrona twarzy.
○ Rękawice robocze.
○ Obuwie ochronne.
○ Kask ochronny w sytuacjach, w których można spodziewać się obrażeń głowy.

• Zaleca się noszenie ochraniaczy na nogi i kamizelki ochronnej.
• Utrzymuj porządek w miejscu pracy!
• Weź pod uwagę wpływ środowiska:

○ Nie wystawiać urządzenia na działanie deszczu.
○ Nie używaj urządzenia w mokrym lub wilgotnym otoczeniu.
○ Odłożyć prace w niekorzystnych warunkach pogodowych (deszcz, śnieg, lód, wiatr) ze względu na zwiększone ryzyko wypadków!
○ Zadbaj o dobre oświetlenie.
○ Nie używaj urządzenia w pobliżu łatwopalnych cieczy lub gazów.

- Hałas silnika może uniemożliwić usłyszenie zagrożeń. Dlatego należy zapoznać się z otoczeniem.

- Nigdy nie pozostawiaj urządzenia bez nadzoru.

• Podczas przerw w pracy maszyna musi być zaparkowana w taki sposób, aby nikt nie był narażony na niebezpieczeństwo. Maszyna powinna być zabezpieczona przed dostępem osób nieupoważnionych.
• Osoby poniżej 18 roku życia nie mogą obsługiwać urządzenia.
• Trzymać innych ludzi i dzieci z daleka.
• Operator ponosi odpowiedzialność za wypadki lub zagrożenia dla innych osób lub ich mienia.
• Nie należy pozwalać innym osobom, w szczególności dzieciom, na dotykanie narzędzia lub silnika.
• Należy uważać, aby nie przeciążyć urządzenia! Lepiej i bezpieczniej będzie pracować w określonym zakresie mocy.
• Urządzenie należy użytkować wyłącznie z kompletnymi i prawidłowo zamontowanymi urządzeniami zabezpieczającymi. Nie należy dokonywać żadnych zmian w urządzeniu, które mogłyby negatywnie wpłynąć na bezpieczeństwo.
• Wyłącz urządzenie i zdejmij nasadkę świecy zapłonowej ze świecy zapłonowej:
  ○ Dotykanie urządzenia ziemią, kamieniami, gwoździami lub innymi ciałami obcymi.
• podczas sprawdzania, czy urządzenie jest uszkodzone.
• Prace naprawcze, konserwacyjne i porządkowe.
  ○ Eliminacja usterek (np. zatkanie rury wydmuchowej).
  ○ Transport i przechowywanie.
• Opuszczanie miejsca pracy, nawet na krótkie przerwy.

Dmuchawę do liści należy konserwować z należytą starannością:

• Urządzenie należy czyścić po każdym użyciu.
• Po każdym użyciu należy opróżnić zbiornik.
• Uchwyty powinny być suche i wolne od smarów.
• Postępuj zgodnie z instrukcjami konserwacji.

Sprawdź urządzenie pod kątem uszkodzeń:

• Przed dalszym użytkowaniem maszyny należy dokładnie sprawdzić urządzenia zabezpieczające, aby upewnić się, że działają one prawidłowo i zgodnie z przeznaczeniem.
• Sprawdzić, czy części ruchome działają prawidłowo i nie są zablokowane lub uszkodzone. Wszystkie części muszą być prawidłowo zamontowane i spełniać wszystkie warunki, aby zapewnić prawidłowe działanie urządzenia.
• Uszkodzone urządzenia ochronne i części muszą zostać prawidłowo naprawione lub wymienione przez nas lub uznany specjalistyczny warsztat, chyba że w instrukcji obsługi określono inaczej.
• Uszkodzone lub nieczytelne naklejki bezpieczeństwa należy wymienić.
• Nigdy nie zostawiaj klucza narzędziowego w gnieździe!
• Przed włączeniem należy zawsze sprawdzić, czy klucze i narzędzia zostały wyjęte.
• Nieużywane urządzenia należy przechowywać w suchym, zamkniętym miejscu niedostępnym dla dzieci.
• Nie naprawiaj urządzenia samodzielnie.

Nie należy przeprowadzać żadnych napraw urządzenia innych niż opisane w rozdziale "Konserwacja", lecz skontaktować się bezpośrednio z działem obsługi klienta firmy FUXTEC GmbH.

Naprawy innych części urządzenia muszą być wykonywane przez firmę FUXTEC GmbH.

Należy używać wyłącznie oryginalnych części zamiennych! Użycie innych części zamiennych lub akcesoriów może spowodować zagrożenie dla użytkownika. FUXTEC GmbH nie ponosi odpowiedzialności za wynikające z tego szkody.

159. Obstuga paliw

Paliwa i opary paliwa są łatwopalne i mogą spowodować poważne szkody w przypadku wdychania lub kontaktu ze skórą. Dlatego podczas obchodzenia się z paliwem należy zachować ostrożność i zapewnić dobrą wentylację.

• Przed uzupełnieniem paliwa należy wyłączyć silnik i odczekać, aż urządzenie ostygnie.
• Podczas tankowania należy unikać otwartego ognia.
• Podczas tankowania należy nosić rękawice.
• Nie tankować w zamkniętych pomieszczeniach (ryzyko wybuchu).
• Nie rozlewać paliwa ani oleju. W przypadku rozlania paliwa lub oleju należy natychmiast wyczyścić urządzenie. W przypadku rozlania paliwa lub oleju należy zmienić ubranie.
• Nie dopuścić do przedostania się paliwa do gleby.
• Po zatankowaniu należy dokładnie zamknąć korek wlewu paliwa i sprawdzić, czy nie poluzował się podczas pracy.
• Upewnij się, że korek zbiornika i przewody paliwowe są szczelne. Jeśli występują nieszczelności, nie wolno uruchamiać urządzenia.
• Paliwa należy transportować i przechowywać wyłącznie w pojemnikach oznakowanych i zatwierdzonych do tego celu.
• Nie transportować ani nie przechowywać paliwa w pobliżu łatwopalnych lub wysoce łatwopalnych substancji, iskier lub otwartego ognia. Dzieci należy trzymać z dala od paliwa.
• Odsuń się wystarczająco od miejsca tankowania, aby uruchomić urządzenie.

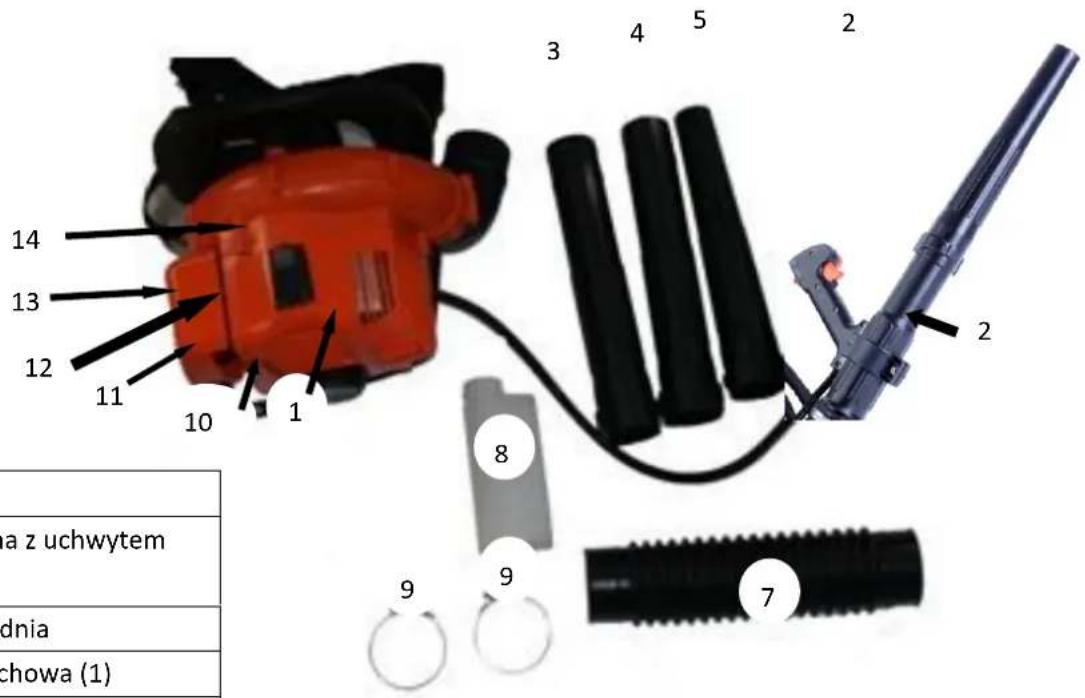

160. Przegląd urządzenia

14 13 12 11 10 1 3 4 5 2 2 8 9 7 a z uchwytem dnia chowa (1)

1. silnik

2. rura główna z uchwytem przepustnicy

3. rura pośrednia

4. rura wydechowa (1)

5. rura wydechowa (2)

6. dźwignia/uchwyt przepustnicy

7. rura falista

8. pojemnik do mieszania

9. zaciski montażowe

10. rozrusznik linkowy

11.korek wlewu paliwa

12. dławik

13. skrzynka filtra powietrza

14. swieca zapłonowa

2 6 3 4 lub 5

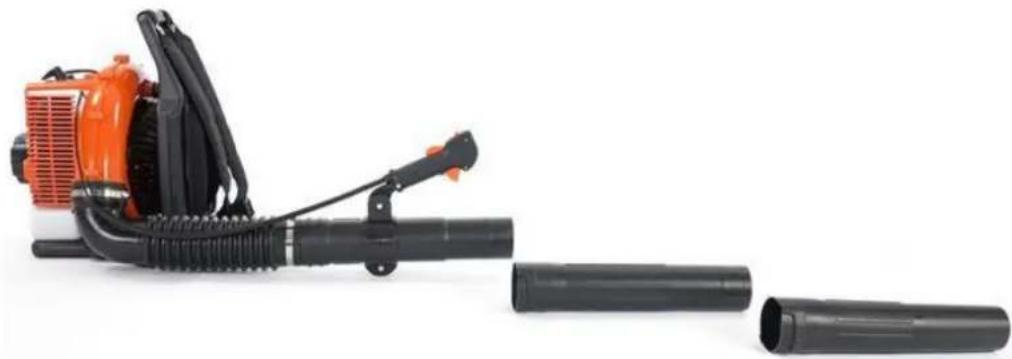

161. Montaż dmuchawy do liści

Uwaga: Podczas montażu i/lub prac konserwacyjnych należy zawsze wyłączać silnik! Podczas montażu należy nosić rękawice ochronne, aby zabezpieczyć się przed skaleczeniami.

1. Zamontuj uchwyt przepustnicy na rurze za rurą karbowaną i umieść uchwyt przepustnicy tak, aby można go było łatwo dosięgnąć ręką.

1. Umieść dwie pozostałe dmuchawy na prowadnicy jedna po drugiej
2. Upewnij się, że połączenie wtykowe jest przykręcone do oporu.

1. Za pomocą oczek regulacyjnych można dopasować tylny pasek nośny do wzrostu użytkownika, tak aby dmuchawa do liści była dobrze dopasowana i wygodna.

162. Uruchomienie - Uzupełnianie paliwa, olej do silników 2-suwowych

Maszyna nie jest dostarczana napełniona mieszanką paliwową.

Napełnij urządzenie zgodnie z opisem w niniejszym rozdziale w części "Uzupełnianie paliwa".

Urządzenie jest zasilane mieszanką 50:1 zwykłej benzyny (bezołowiowej) i oleju do silników dwusuwowych.

Stosowanie gotowych mieszanek lub specjalnych paliw może doprowadzić do uszkodzenia maszyny.

Podczas obchodzenia się z benzyną należy zachować szczególną ostrożność. Za wszelką cenę unikać palenia i otwartego ognia ze względu na ryzyko wybuchu.

Benzyna:

Liczba oktanowa co najmniej 91 RON, bezołowiowa

• Nie tankować benzyny ołowiowej, oleju napędowego ani innych niedozwolonych paliw.
• Nie należy używać benzyny o liczbie oktanowej niższej niż 91 RON. Może to doprowadzić do uszkodzenia silnika z powodu podwyższonej temperatury.
• W przypadku ciągłej pracy w wyższym zakresie prędkości należy używać benzyny o wyższej liczbie oktanowej.
• Ze względów środowiskowych zaleca się stosowanie benzyny bezołowiowej. Używanie benzyny E10 jest niedozwolone.

Olej do silników 2-suwowych

Nie używaj olejów czterosuwowych lub dwusuwowych do silników zaburtowych chłodzonych wodą ani gotowych mieszanek olejowych ze stacji benzynowych.

Stosunek mieszania 50:1

Benzyna	Olej do silników dwusuwowych (50:1)	Benzyna	Olej do silników dwusuwowych (50:1)
1 litr	0,020 litra	5 litrów	0,100 litra
2 litry	0,040 litra	10 litrów	0,200 litra

• Upewnij się, że ilość oleju została dokładnie zmierzona, ponieważ niewielkie odchylenie w ilości oleju może mieć znaczący wpływ na proporcje mieszania przy małych ilościach.
• Nie należy zmieniać proporcji mieszania, ponieważ spowoduje to zwiększenie ilości pozostałości po spalaniu, zwiększenie zużycia paliwa i zmniejszenie osiągów lub może spowodować uszkodzenie silnika.

Wymieszać benzynę i olej w czystym, zatwierdzonym i oznakowanym pojemniku z zabezpieczeniem przed przepełnieniem.

1. najpierw włać połowę benzyny, która ma być mieszana.

2 Następnie wlej całą ilość oleju.
3. wstrząsnąć mieszaniną.
4 Wlej resztę paliwa.

Paliwa mogą być przechowywane tylko przez ograniczony czas. Nadmiernie przechowywane paliwa i mieszanki paliwowe mogą prowadzić do problemów z rozruchem. Dlatego należy mieszać tylko tyle paliwa, ile zużywa się w ciągu miesiąca.

Paliwa należy przechowywać w zatwierdzonych i oznakowanych pojemnikach w suchym i bezpiecznym miejscu.

Pojemniki z paliwem należy przechowywać w miejscu niedostępnym dla dzieci.

Uzupełnianie paliwa w dmuchawie do liści

Wyłącz silnik i pozwól urządzeniu ostygnąć!

• Nosić rękawice ochronne!
• Unikać kontaktu ze skórą i oczami (nosić okulary ochronne)!
• Należy zawsze przestrzegać instrukcji "Postępowanie z paliwem".

1 Urządzenie należy tankować wyłącznie na zewnątrz lub w miejscach o odpowiedniej wentylacji.
2 Oczyć obszar wokół miejsca napełniania. Zanieczyszczenia w zbiorniku powodują nieprawidłowe działanie.
3. ponownie wstrząsnąć pojemnikiem z mieszanką paliwową przed tankowaniem.
4 Ostrożnie otwórz korek (10), aby uwolnić nadmiar ciśnienia.
5 Ostrożnie wlej mieszankę do dolnej krawędzi wlewu paliwa.
6. ponownie zamknąć korek wlewu paliwa.
7. Upewnij się, że korek wlewu paliwa jest dokręcony.
8 Wyczyść korek wlewu paliwa i jego okolice.
9. sprawdzić szczelność zbiornika i przewodów paliwowych.
10 W razie potrzeby uruchom pompę zalewania (24).
11. odpowiednio oddalić się od miejsca tankowania przed uruchomieniem silnika.

163. Uruchamianie/zatrzymywanie dmuchawy do liści

Urządzenie może zostać uruchomione dopiero po zapoznaniu się z niniejszą instrukcją obsługi, przestrzeganiu wszystkich podanych w niej wskazówek i całkowitym zainstalowaniu urządzenia zgodnie z instrukcją!

• Urządzenie należy uruchamiać dopiero po jego całkowitym zmontowaniu.

• Aby uruchomić maszynę, należy oprzeć ją na podłożu i mocno przytrzymać.

• zachować odległość od materiałów łatwopalnych.

• zająć bezpieczną pozycję.
• Umieść urządzenie na podłodze przed sobą.
• Przytrzymaj urządzenie lewą ręką za górny uchwyt.
  5 Chwyć rozrusznik linkowy prawą ręką.

Uruchamianie przy zimnym silniku

1. Przesuń przełącznik ON/OFF do pozycji ON.
   2 Ostrożnie naciśnij pompę zalewania kilka razy, aż paliwo dostanie się do pompy.
2. przesunąć dźwignię rozruchu (ssania) w położenie.
   4 Delikatnie przesuń uchwyt przepustnicy i zabezpiecz go za pomocą dźwigni przytrzymującej.
   5 Powoli wyciągnąć linkę rozrusznika z uchwytu —usznika, aż do wyczucia oporu.
3. szybko pociągnąć linkę startową, a następnie powoli ją zwolnić.

Nie wyciągaj linki rozrusznika do końca i nie pozwól, aby uchwyt rozrusznika uderzył z powrotem w silnik.

1. popchnąć dźwignię rozruchu (ssanie) do pozycji zaraz po uruchomieniu silnika lub najpóźniej po 5-6 pociągnięciach.
   8 Gdy maszyna pracuje, zwolnij stały uchwyt przepustnicy.
2. Silnik pracuje na biegu jałowym.
3. Przed rozpoczęciem pracy należy odczekać ok. 8-10 minut, aż urządzenie rozgrzeje się na biegu jałowym.

Zatrzymanie silnika

1. zwolnić przepustnicę.
2. ustawić przełącznik ON/OFF w pozycji OFF.

Uruchamianie z cieptym silnikiem

1. Przesuń przełącznik ON/OFF do pozycji ON.
2. przesunąć dźwignię rozrusznika (ssanie) do pozycji. Pociągnij linkę rozrusznika na uchwycie rozrusznika, aż silnik się uruchomi.

164. Instrukcje robocze

Poniższe kontrole należy przeprowadzać regularnie przed uruchomieniem i w trakcie eksploatacji:

• Urządzenie należy zawsze trzymać obiema rękami za przedni i tylny uchwyt.
• Czy urządzenie jest kompletne i prawidłowo zainstalowane?
• Upewnij się, że wszystkie nakrętki i śruby są dokręcone.
• Czy maszyna jest w dobrym i bezpiecznym stanie?
• Czy wszystkie funkcje bezpieczeństwa są sprawne?
  • Czy zbiornik paliwa jest pełny?
• Czy silnik i tłumik są wolne od osadów, liści lub smarów?
• Czy uchwyt jest czysty i suchy (bez oleju, smaru lub żywicy)?
• Czy miejsce pracy jest wolne od przeszkód, o które można się potknąć?
• Czy nosisz wymagany sprzęt ochronny?
  • Czy przeczytałeś i zrozumiałeś instrukcje?
• Czy dźwignie przepustnicy poruszają się płynnie i czy przycisk blokady działa?
• Czy przełącznik ON/OFF działa prawidłowo?
• Upewnij się, że przekładnia jest wystarczająco nasmarowana (patrz "Konserwacja").

165. Konserwacja i pielęgnacja

Przed wszelkimi pracami konserwacyjnymi i czyszczeniem

• Wyłącz silnik.
• Poczekaj, aż silnik się zatrzyma.
• Zdejmij nasadkę świecy zapłonowej (z wyjątkiem ustawiania prędkości obrotowej biegu jałowego).

Nie przeprowadzać prac konserwacyjnych w pobliżu otwartego ognia ze względu na ryzyko pożaru.

Prace konserwacyjne i czyszczące nieopisane w niniejszym rozdziale mogą być wykonywane wyłącznie przez serwis klienta.

Urządzenia zabezpieczające zdemontowane w celu konserwacji i czyszczenia muszą zostać odpowiednio sprawdzone i ponownie zamontowane przed użyciem.

Należy używać wyłącznie oryginalnych części. Inne części mogą prowadzić do nieprzewidzianych uszkodzeń lub stanowić zagrożenie dla użytkownika.

Konserwacja

Nosić rękawice, aby uniknąć obrażeń.

Aby zapewnić długotrwałe i niezawodne użytkowanie urządzenia, należy regularnie

wykonywać następujące czynności konserwacyjne.

Sprawdź urządzenie pod kątem oczywistych usterek, takich jak

• luźne mocowania.
• Zużyte lub uszkodzone komponenty.
• Sprawdź korek wlewu paliwa i przewody paliwowe pod kątem wycieków.

Po każdym użyciu należy sprawdzić urządzenie pod kątem zużycia.

Wyczyść lub wymień filtr powietrza

Regularnie czyść filtr powietrza, aby usunąć kurz i brud w celu

--Straty wydajności,

-Trudności początkowe,

--zbyt wysokie zużycie paliwa

zapobiegać.

Filtr powietrza należy czyścić co około 8 godzin pracy lub częściej w przypadku szczególnie dużego zapylenia.

1. otworzyć dźwignię rozruchu (ssanie) aby do gaźnika nie dostały się zanieczyszczenia.

2. Zdejmij pokrywę filtra powietrza.

3 Wyjmij piankowy filtr powietrza.

4 Umyj filtr powietrza w letniej wodzie z mydłem.

Nie wydmuchuj zanieczyszczeń, ponieważ istnieje ryzyko obrażeń oczu!

5 Wyczyść wnętrze filtra powietrza za pomocą szczotki.

1. Poczekać, aż filtr powietrza dokładnie wyschnie i włożyć go ponownie.

7 Założyć pokrywę filtra powietrza.

Regularnie wymieniaj filtr powietrza.

Uszkodzone filtry powietrza należy wymienić przed rozpoczęciem pracy.

Wyczyść lub wymień filtr benzyny

W razie potrzeby sprawdź filtr paliwa. Zanieczyszczony filtr benzyny utrudnia dopływ paliwa.

Otwórz korek wlewu paliwa i wyciągnij filtr paliwa przez otwór za pomocą drucianego haka.

• Lekkie zabrudzenie → Wyjmij filtr paliwa z przewodu paliwowego i wyczyść filtr w benzynie czyszczącej.
• Silne zabrudzenie → Wymień filtr benzyny.

Wymień lub sprawdź świecę zapłonową

Nie dotykaj świecy zapłonowej ani złącza świecy zapłonowej, gdy silnik pracuje. Wysokie napięcie! Ryzyko poparzenia, gdy silnik jest gorący. Nosić rękawice ochronne!

Regularnie sprawdzaj świecę zapłonową i odległość między elektrodami.

Wykonaj następujące czynności:

1. zdjąć nasadkę świecy zapłonowej ze świecy zapłonowej.
   2 Odkręć świecę zapłonową za pomocą dostarczonego klucza do świecie zapłonowych.

Odstęp między elektrodami powinien wynosić od 0,3 do 0,4 mm. Wyczyść świecę zapłonową, jeśli jest zabrudzona.

Wymień świecę zapłonową:

0.35±0.05 M14 11.5

• jeśli korpus izolacji jest uszkodzony.
• jeśli elektrody są mocno spalone.
• do mocno zabrudzonych lub zaolejonych elektrod.
• co miesiąc przy regularnej eksploatacji.

Użyj jednej z następujących świecie zapłonowych:

Latarka BMR6A

Sprawdź iskrę zapłonową

1. zdjąć nasadkę świecy zapłonowej ze świecy zapłonowej.
   2 Odkręć świecę zapłonową za pomocą dostarczonego klucza do świecie zapłonowych.
2. mocno włożyć złącze świecy zapłonowej.
3. docisnąć świecę zapłonową do obudowy silnika za pomocą izolowanych szczypiec (nie w pobliżu otworu świecy zapłonowej).
4. Przesuń przełącznik ON/OFF do pozycji "START".
5. mocno pociągnąć linkę rozrusznika za uchwyt rozrusznika.
   Gdy urządzenie działa prawidłowo, między elektrodami musi być widoczna iskra.

Tłumik/port wydechowy

Nie dokręcać śrub tłumika, gdy silnik jest gorący.

1. regularnie sprawdzać, czy śruby (D) tłumika nie poluzowały się. Jeśli są poluzowane, dokręć je ręcznie.
   2 Regularnie czyść otwór wylotowy (E).

Opieka

Po każdym użyciu należy dokładnie wyczyścić urządzenie, aby zapewnić jego prawidłowe działanie.

• Wyczyść obudowę miękką szczotką lub suchą szmatką.
  Nie wolno używać wody, rozpuszczalników i środków polerujących.
• Upewnić się, że otwory wentylacyjne do chłodzenia silnika pozostają drożne (ryzyko przegrzania).
• Regularnie czyść i oliw wszystkie ruchome części.
  Nie używaj smaru! Używaj oleju przyjaznego dla środowiska.

Ostrzeżenie: jeśli konserwacja nie jest przeprowadzana regularnie, może to doprowadzić do poważnych uszkodzeń urządzenia i osób.

166. Dane techniczne

Oznaczenie Dmuchawa do liści FUXTEC

ModelFX-LB133T

Maks. moc silnika przy prędkości 900 W przy 8000 min -1

rędkość biegu jałowego2800± 200 min ^-1

Przemieszczenie33 ,0 cm ^4

Świeca zapłonowaRCJ6Y

GaźnikH619

Pojemność zbiornika paliwa. 0,65 l

Stosunek mieszania (paliwo/olej do silników dwusuwowych) 50:1

Waga (zbiornik pusty) 4,5 kg

OSTRZEŻENIE: Można używać wyłącznie autoryzowanych oryginalnych części zamiennych określonych w niniejszej instrukcji obsługi. Niezatwierdzone części zamienne mogą spowodować poważne obrażenia.

1. Rozwiązywanie problemów

168. Obsługa klienta

Naprawę zakupionego urządzenia należy zlecać wyłącznie wykwalifikowanym specjalistom i tylko przy użyciu oryginalnych części zamiennych. Zapewni to utrzymanie bezpieczeństwa urządzenia. W razie jakichkolwiek problemów prosimy o kontakt z firmą FUXTEC GmbH.

169. Gwarancja

Okres gwarancji wynosi 24 miesiące od daty zakupu. Dowód zakupu należy przechowywać w bezpiecznym miejscu. Z gwarancji wyłączone są części zużywające się oraz uszkodzenia spowodowane niewłaściwym użytkowaniem, użyciem siły, modyfikacjami technicznymi, użyciem niewłaściwych akcesoriów lub nieoryginalnych części zamiennych oraz próbami naprawy przez niewykwalifikowany personel. Naprawy gwarancyjne mogą być wykonywane wyłącznie przez autoryzowanych sprzedawców.

170. Instrukcje dotyczące utylizacji

W celu utylizacji urządzenia należy skontaktować się z lokalnymi władzami. Wszelkie materiały eksploatacyjne, takie jak benzyna i olej, należy usuwać z wyprzedzeniem.

171. Deklaracja zgodności UE

Niniejszym oświadczamy,

że maszyna wskazana poniżej spełnia odpowiednie, podstawowe wymogi bezpieczeństwa i ochrony zdrowia dyrektyw WE (patrz punkt 4) ze względu na jej projekt i konstrukcję, a także wersję wprowadzoną przez nas do obrotu.

Niniejsza deklaracja odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona na rynek; części i/lub modyfikacje zamontowane później przez użytkownika końcowego nie są brane pod uwagę.

. produkt / funkcja: Spalinowadmuchawa do liści do zdmuchiwania liści

1. oznaczenie typu: FX-LB133T

2. numer seryjny: LB133T-0001-LB133T-4999

4 Odpowiednie dyrektywy WE: Dyrektywa maszynowa 2006/42/WE

1. zastosowane normy zharmonizowane: DIN EN 15503:2009, DIN EN ISO 12100-2/A1:2009

mierzony poziom mocy akustycznej90 dB (A).

warantowany poziom mocy akustycznej95dB (A)

Herrenberg, 07.07.2022 r.

Leonhard Zirkler

(Dyrektor Zarządzający)

Producent:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

NIEMCY

Przechowywanie dokumentów technicznych:

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Niemcy

L. Zirkler, Zarządzanie
