MANUAL DE UTILIZADOR FX-LB133T Fuxtec

99. Símbolos de segurança na máquina e no manual de instruções ................................. 113

100. Utilização prevista/não prevista ............................................................................. 113

101. Riscos residuais e segurança no trabalho ................................................................ 114

102. Manuseamento de combustíveis ........................................................................... 118

103. Visão geral da máquina ......................................................................................... 119

104. Montagem do soprador de folhas .......................................................................... 120

105. Colocação em funcionamento - Reabastecimento, óleo de motor a 2 tempos ............. 121

106. Ligar/desligar o soprador de folhas s ...................................................................... 123

107. Instruções de trabalho .......................................................................................... 124

113. Instruções de eliminação ...................................................................................... 129

114. Declaração de Conformidade UE ............................................................................ 130

4º tubo de escape (1)

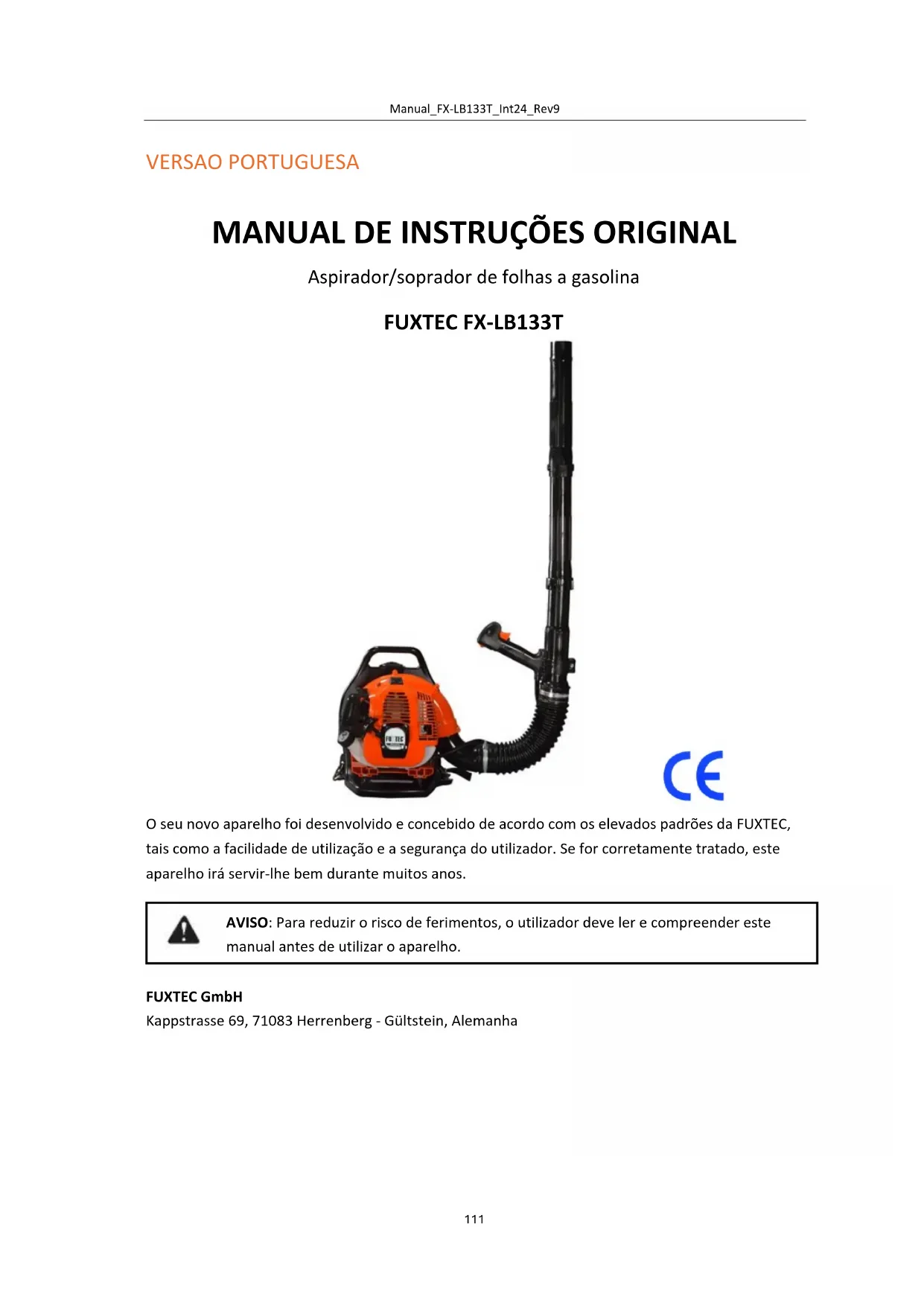

O seu novo aparelho foi desenvolvido e concebido de acordo com os elevados padrões da FUXTEC, tais como a facilidade de utilização e a segurança do utilizador. Se for corretamente tratado, este aparelho irá servir-lhe bem durante muitos anos. AVISO: Para reduzir o risco de ferimentos, o utilizador deve ler e compreender este manual antes de utilizar o aparelho. FUXTEC GmbH Kappstrasse 69, 71083 Herrenberg - Gültstein, AlemanhaManual_FX-LB133T_Int24_Rev9

Obrigado por ter adquirido um aspirador/soprador de folhas da nossa empresa. Este manual de instruções explica a melhor forma de utilizar o aspirador de folhas. Antes de o utilizar, leia atentamente este manual de instruções, opere a máquina corretamente e trabalhe com segurança. Também é possível que nem todos os pormenores da sua máquina correspondam ao manual de instruções, devido ao desenvolvimento da máquina. Por isso, pedimos a sua compreensão.

• Instruções de utilização Depois de desembalar, verificar o conteúdo da caixa para

• Possíveis danos de transporte As reclamações devem ser comunicadas de imediato. As reclamações posteriores não serão reconhecidas.

98. Horas de funcionamento

De acordo com a portaria sobre a proteção contra o ruído das máquinas, de setembro de 2002, os sopradores de folhas não podem ser utilizados em zonas residenciais puras, gerais e especiais, pequenas zonas residenciais, zonas especiais de recreio, zonas de termas e clínicas e zonas de alojamento turístico, bem como nos recintos de hospitais e lares de idosos, aos domingos e feriados e nos dias úteis das 20 às 7 horas. Respeite também os regulamentos regionais individuais relativos à proteção contra o ruído.Manual_FX-LB133T_Int24_Rev9

99. Símbolos de segurança na máquina e no manual de instruções

Pode encontrar informações simbólicas na placa de caraterísticas do seu aspirador de folhas. Fornecem informações importantes sobre o produto ou instruções para a sua utilização.

Situação perigosa ou perigo iminente. O não cumprimento destas instruções pode resultar em ferimentos ou danos materiais. Instruções importantes para o manuseamento correto do aparelho. A inobservância destas instruções pode provocar avarias no aparelho. Instruções de utilização. Estas instruções ajudá-lo-ão a tirar o máximo partido de todas as funções do aparelho. Instalação, funcionamento e manutenção do aparelho. Esta secção explica exatamente como proceder.

100. Utilização prevista/não prevista

O soprador de folhas a gasolina destina-se exclusivamente a soprar folhas. A utilização prevista inclui também a leitura e o cumprimento do manual de instruções antes de cada utilização. A máquina deve ser verificada quanto a danos mecânicos antes e durante a utilização. Se for necessário efetuar reparações, contacte-nos. Só podem ser utilizadas peças sobressalentes originais aprovadas pelo fabricante. A máquina só pode ser utilizada numa área de jardim aberta. Se forem utilizadas peças sobressalentes não aprovadas ou não originais, a responsabilidade por eventuais danos materiais ou pessoais é do operador e não do fabricante. Qualquer utilização diferente da descrita acima constitui uma utilização incorrecta:

• A utilização correta inclui também a leitura e o cumprimento do manual de instruções.

• Se forem utilizadas peças sobressalentes não aprovadas ou não originais, a responsabilidade por eventuais danos materiais ou pessoais é do operador e não do fabricante.

• Qualquer utilização diferente da descrita acima constitui uma utilização incorrecta.

• A utilização prevista também inclui a observância das condições de funcionamento, manutenção e reparação prescritas pelo fabricante e o cumprimento das instruções de segurança contidas no manual.Manual_FX-LB133T_Int24_Rev9

• Devem ser observados os regulamentos relevantes aplicáveis em matéria de prevenção de acidentes e outras regras de segurança e saúde no trabalho geralmente reconhecidas.

• Qualquer outra utilização é considerada incorrecta. O fabricante não se responsabiliza por danos de qualquer natureza daí resultantes: o risco é exclusivamente do utilizador.

• O fabricante não assume qualquer responsabilidade por danos de qualquer tipo resultantes de modificações não autorizadas na máquina.

• A montagem, utilização e manutenção do aparelho só podem ser efectuadas por pessoas que estejam familiarizadas com o mesmo e que tenham sido informadas dos perigos existentes. Os trabalhos de reparação só podem ser efectuados pela FUXTEC GmbH.

• A máquina não deve ser utilizada em ambientes potencialmente explosivos ou expostos à chuva.

101. Riscos residuais e segurança no trabalho

Mesmo quando utilizados como previsto, podem existir riscos residuais, apesar do cumprimento de todos os regulamentos de segurança relevantes, devido à conceção determinada pela utilização prevista. Os riscos residuais podem ser minimizados se forem observados os capítulos "Utilização correta" e "Instruções de segurança", bem como o manual de instruções na sua globalidade.

• A atenção e o cuidado reduzem o risco de ferimentos e danos pessoais.

• Ferimentos provocados por peças ejectadas.

• Perigo de envenenamento por monóxido de carbono se utilizado em compartimentos fechados ou mal ventilados.

• Risco de queimaduras devido a componentes quentes.

• Deficiência auditiva durante um trabalho prolongado sem proteção auditiva. Além disso, apesar de todas as informações e precauções, podem existir riscos residuais não óbvios. Aviso: O valor real da emissão de vibrações presente durante a utilização do A máquina pode desviar-se do valor indicado no manual de instruções ou pelo fabricante. Isto pode ser causado pelos seguintes factores de influência, que devem ser tidos em conta antes e durante a utilização:

• A máquina está a ser utilizada corretamente?

• A máquina está em bom estado de funcionamento?

• As barras de apoio estão equipadas com pegas de vibração opcionais e estão firmemente fixas ao Corpo da máquina? Antes de utilizar este produto, leia as seguintes instruções e os regulamentos de segurança aplicáveis no seu país para se proteger a si e a outros de possíveis ferimentos. Guarde estas instruções de segurança (instruções de funcionamento) sempre com a máquina. A máquina só pode ser operada por pessoas com experiência suficiente. As reparações do aparelho devem ser efectuadas pelo fabricante ou por empresas por eleManual_FX-LB133T_Int24_Rev9

• Qualquer pessoa que trabalhe com a máquina pela primeira vez deve receber instruções práticas sobre a utilização da máquina e do equipamento de proteção individual de um operador experiente.

• Estar atento. Vá para o trabalho com bom senso. Se estiver cansado ou sob a influência de drogas, álcool ou medicamentos, não deve utilizar o aparelho. A utilização descuidada do aparelho pode provocar ferimentos graves.

• Familiarize-se com o aparelho antes de o utilizar. Os operadores mal informados podem pôr-se a si próprios ou a outros em perigo devido a uma utilização incorrecta.

• Assegure-se de que está de pé de forma segura e de que mantém sempre o equilíbrio. A utilização de uma escada, por exemplo, não é permitida.

• Não utilize o aparelho para fins para os quais não foi concebido (ver "Utilização prevista").

• Usar vestuário de trabalho adequado.

• Não usar jóias ou roupas largas que possam ficar presas.

• Usar luvas e calçado antiderrapante.

• Se tiver cabelo comprido, use uma rede para o cabelo ou uma cobertura para a cabeça.

• Usar vestuário de proteção: o Proteção auditiva. o Óculos de segurança ou proteção facial. o Luvas de trabalho. o Calçado de segurança. o Capacete de proteção em situações em que são de esperar ferimentos na cabeça.

• Recomenda-se a utilização de proteção para as pernas e de um colete de segurança.

• Mantenha o seu espaço de trabalho arrumado!

• Ter em conta as influências ambientais: o Não expor a máquina à chuva. o Não utilizar a máquina num ambiente húmido ou molhado. o Adiar os trabalhos em condições climatéricas desfavoráveis (chuva, neve, gelo, vento) devido ao aumento do risco de acidentes! o Assegurar uma boa iluminação. o Não utilizar a máquina nas proximidades de líquidos ou gases inflamáveis.

• Pode não ser capaz de ouvir os perigos devido ao ruído do motor. Por isso, familiarize-se com o ambiente que o rodeia.

• Nunca deixar a máquina sem vigilância.

• Durante as pausas de trabalho, a máquina deve ser estacionada de forma a não pôr ninguém em perigo. A máquina deve estar protegida contra o acesso de pessoas não autorizadas.

• As pessoas com menos de 18 anos não devem utilizar o aparelho.

• Manter outras pessoas e crianças afastadas.Manual_FX-LB133T_Int24_Rev9

• O operador é responsável por acidentes ou perigos que ocorram a outras pessoas ou aos seus bens.

• Não permita que outras pessoas, especialmente crianças, toquem na ferramenta ou no motor.

• Tenha cuidado para não sobrecarregar o aparelho! Trabalhará melhor e com mais segurança na gama de potência especificada.

• Utilizar o aparelho apenas com os dispositivos de segurança completos e corretamente montados. Não efetuar quaisquer alterações no aparelho que possam comprometer a segurança.

• Desligar o aparelho e retirar a tampa da vela de ignição: o Tocar na máquina com terra, pedras, pregos ou outros objectos estranhos. o para verificar se o aparelho está danificado. o Trabalhos de reparação, manutenção e limpeza. o Eliminação de falhas (por exemplo, entupimento do tubo de sopro). o Transporte e armazenamento. o Abandonar o local de trabalho, mesmo que por breves interrupções.Manual_FX-LB133T_Int24_Rev9

Faça a manutenção do seu soprador de folhas com cuidado:

• Limpar a máquina após cada utilização.

• Esvaziar o depósito após cada utilização.

• Manter os punhos secos e sem lubrificantes.

• Seguir as instruções de manutenção.

Verificar se a máquina apresenta danos:

• Antes de continuar a utilizar a máquina, é necessário verificar cuidadosamente se os dispositivos de segurança estão a funcionar corretamente e como previsto.

• Verificar se os elementos móveis estão a funcionar corretamente e se não estão encravados ou danificados. Todas as peças devem estar corretamente montadas e preencher todas as condições para garantir o bom funcionamento da máquina.

• Os dispositivos de proteção e as peças danificadas devem ser devidamente reparados ou substituídos por nós ou por uma oficina especializada reconhecida, salvo indicação em contrário nas instruções de utilização.

• Os autocolantes de segurança danificados ou ilegíveis devem ser substituídos.

• Nunca deixar uma chave de porcas na tomada!

• Verificar sempre se as chaves e as ferramentas foram retiradas antes de ligar o aparelho.

• Guarde os dispositivos não utilizados num local seco e fechado, fora do alcance das crianças.

• Não reparar a máquina por si próprio. Não efectue outras reparações na máquina para além das descritas no capítulo "Manutenção", mas contacte diretamente o serviço de apoio ao cliente da FUXTEC GmbH. As reparações noutras partes da máquina devem ser efectuadas pela FUXTEC GmbH. Utilizar apenas peças sobresselentes originais! A utilização de outras peças sobressalentes ou acessórios pode ser perigosa para o utilizador. A FUXTEC GmbH não se responsabiliza por quaisquer danos daí resultantes.Manual_FX-LB133T_Int24_Rev9

102. Manuseamento de combustíveis

Os combustíveis e os vapores de combustível são inflamáveis e podem causar danos graves se forem inalados ou entrarem em contacto com a pele. Por conseguinte, é necessário ter cuidado ao manusear o combustível e assegurar uma boa ventilação.

• Desligar o motor e deixar arrefecer o aparelho antes de o reabastecer.

• Evitar as chamas nuas durante o reabastecimento.

• Usar luvas para reabastecer.

• Não reabastecer em locais fechados (risco de explosão).

• Não derramar combustível ou óleo. Limpar imediatamente a máquina em caso de derrame de combustível ou de óleo. Mude de roupa se tiver derramado combustível ou óleo.

• Não permitir que o combustível penetre no solo.

• Fechar cuidadosamente a tampa do depósito de combustível após o reabastecimento e verificar que não se solta durante o funcionamento.

• Certificar-se de que a tampa do depósito e os tubos de gasolina estão bem apertados. Se houver fugas, o aparelho não deve ser colocado em funcionamento.

• Transportar e armazenar os combustíveis apenas em contentores rotulados e aprovados para o efeito.

• Não transportar ou armazenar combustíveis na proximidade de substâncias inflamáveis ou altamente inflamáveis, faíscas ou chamas abertas. Manter as crianças afastadas dos combustíveis.

• Afastar-se o suficiente da zona de abastecimento de combustível para pôr o aparelho em funcionamento.Manual_FX-LB133T_Int24_Rev9

103. Visão geral da máquina

2. tubo principal com punho

4º tubo de escape (1)

9. grampos de montagem

10. Arrancador com fio de

tração 11.tampa de gasolina

13. caixa do filtro de ar

104. Montagem do soprador de folhas

Atenção: Desligar sempre o motor durante os trabalhos de instalação e/ou manutenção! Usar luvas de proteção durante a montagem para se proteger de cortes.

21. Colocar o punho do acelerador no tubo por detrás do tubo corrugado e posicionar o punho

do acelerador de modo a poder alcançá-lo facilmente com a mão

22. Colocar as duas outras zarabatanas na guia, uma a seguir à outra

23. Certifique-se de que a ligação da ficha está aparafusada até ao limite

24. Utilize os ilhós de regulação para ajustar a correia de transporte traseira à sua altura, de

modo a que o soprador de folhas se adapte bem e confortavelmente.Manual_FX-LB133T_Int24_Rev9

105. Colocação em funcionamento - Reabastecimento, óleo de motor a 2 tempos

A máquina não é fornecida com uma mistura de combustível. Encher o aparelho como descrito no capítulo "Reabastecimento". O aparelho funciona com uma mistura de 50:1 de gasolina normal (sem chumbo) e óleo de motor a dois tempos. A utilização de misturas prontas ou de combustíveis especiais pode provocar danos na máquina.

Prestar especial atenção ao manuseamento da gasolina. Evitar a todo o custo fumar e evitar chamas livres devido ao risco de explosão. Gasolina: Índice de octanas de pelo menos 91 RON, sem chumbo

• Não encher com gasolina com chumbo, gasóleo ou outros combustíveis não autorizados.

• Não utilizar gasolina com um índice de octanas inferior a 91 RON. Isto pode provocar danos no motor devido ao aumento da temperatura do motor.

• Se trabalhar continuamente na gama de velocidades mais elevada, utilize gasolina com um índice de octanas mais elevado.

• Por razões ambientais, recomenda-se a utilização de gasolina sem chumbo. Não é permitida a utilização de gasolina E10. Óleo para motores a 2 tempos Não utilizar óleos a quatro tempos ou óleos a dois tempos para motores fora de borda arrefecidos a água ou óleos pré-misturados de estações de serviço. Rácio de mistura 50:1

• Certifique-se de que a quantidade de óleo é medida com exatidão, uma vez que um ligeiro desvio na quantidade de óleo pode ter um efeito significativo na relação de mistura com pequenas quantidades.

• Não alterar a relação de mistura, pois tal resultará no aumento dos resíduos de combustão, no aumento do consumo de combustível e na redução do desempenho, ou o motor pode ser danificado. Misturar a gasolina e o óleo num recipiente limpo, homologado para gasolina e rotulado com proteção contra transbordo. Gasolina Óleo de motor a dois tempos (50:1) Gasolina Óleo de motor a dois tempos (50:1) 1 litro 0,020 litros 5 litros 0,100 litros 2 litros 0,040 litros 10 litros 0,200 litrosManual_FX-LB133T_Int24_Rev9

1. encher primeiro com metade da gasolina a misturar.

2 Em seguida, encher com a quantidade total de óleo.

3. agitar a mistura.

4 Encher o resto do combustível. Os combustíveis só podem ser armazenados durante um período de tempo limitado à medida que envelhecem. Combustíveis e misturas de combustível armazenados em excesso podem causar problemas no arranque. Por conseguinte, misture apenas a quantidade de combustível que utiliza num mês. Armazenar os combustíveis em recipientes aprovados e rotulados, num local seco e seguro. Assegurar que os recipientes de combustível são mantidos fora do alcance das crianças. Reabastecimento do soprador de folhas Desligar o motor e deixar arrefecer o aparelho! - Usar luvas de proteção! - Evitar o contacto com a pele e os olhos (usar óculos de proteção)! - Respeitar sempre a secção "Manuseamento do combustível". 1 Abastecer a máquina apenas ao ar livre ou em locais suficientemente ventilados. 2 Limpe a área à volta da zona de enchimento. A sujidade no depósito provoca mau funcionamento.

3. agitar novamente o recipiente com a mistura de combustível antes de o reabastecer.

4 Abrir cuidadosamente a tampa (10) para libertar o excesso de pressão. 5 Encher cuidadosamente a mistura até ao bordo inferior do tubo de enchimento.

6. voltar a fechar o tampão do depósito de combustível.

7. certifique-se de que o tampão do depósito de combustível está bem apertado.

8 Limpe o tampão do depósito de combustível e a área circundante.

9. verificar se existem fugas no depósito e nos tubos de combustível.

10 Acionar a bomba de escorva (24), se necessário.

11. Afastar-se adequadamente da zona de abastecimento de combustível antes de ligar o motor.Manual_FX-LB133T_Int24_Rev9

O aparelho só deve ser colocado em funcionamento depois de ter lido este manual de instruções, de ter respeitado todas as indicações e de o aparelho ter sido completamente instalado de acordo com as instruções!

• Só iniciar quando a máquina estiver completamente montada.

• Apoiar a máquina no solo para a pôr a funcionar e segurá-la com firmeza.

1. manter uma distância de materiais combustíveis.

2. ocupar uma posição segura.

3. colocar a máquina no chão à sua frente.

4. Segure o aparelho pelo suporte superior com a mão esquerda.

5 Pegue no arrancador de cabo de tração com a sua mão direita. Arranque com o motor frio

1. fazer deslizar o interrutor ON / OFF para a posição ON.

2 Pressione cuidadosamente a bomba de escorva várias vezes até que o combustível entre na bomba.

3. empurrar a alavanca de arranque (estrangulador) para .

4 Accione suavemente o punho do acelerador e fixe-o com a alavanca de retenção. 5 Puxe lentamente o cabo de arranque para fora da pega de arranque até sentir resistência.

6. puxar rapidamente a corda de arranque e depois soltá-la lentamente.

Não puxar a corda de arranque até ao fim e não deixar que a pega de arranque bata no motor.

7. empurrar a alavanca de arranque (estrangulador) para logo que o motor

arranque ou, o mais tardar, após 5-6 arranques. 8 Quando a máquina estiver a funcionar, solte o punho fixo do acelerador.

9. o motor está ao ralenti.

10. Deixe o aparelho aquecer durante cerca de 8 a 10 minutos ao ralenti antes de começar a

trabalhar. Parar o motor

1. libertar o acelerador.

2. colocar o interrutor ON / OFF na posição OFF.

Arranque com o motor quente

1. fazer deslizar o interrutor ON / OFF para a posição ON.

107. Instruções de trabalho

Efetuar regularmente os seguintes controlos antes da colocação em funcionamento e durante o funcionamento:

• Segurar sempre a máquina com as duas mãos pelos punhos dianteiro e traseiro.

• O aparelho está completo e corretamente instalado?

• Certifique-se de que todas as porcas e parafusos estão apertados.

• A máquina está em boas condições de segurança?

• Todas as funções de segurança estão em ordem?

• O depósito de gasolina está cheio?

• O motor e o silenciador estão isentos de depósitos, folhas ou lubrificantes?

• O punho está limpo e seco (sem óleo, gordura ou resina)?

• O local de trabalho está livre de obstáculos em que possa tropeçar?

• Está a usar o equipamento de proteção necessário?

• Leu e compreendeu as instruções?

• As alavancas do acelerador movem-se suavemente e o botão de bloqueio está funcional?

• O interrutor ON/OFF está a funcionar?

• Assegurar-se de que a caixa de velocidades está suficientemente lubrificada (ver "Manutenção").

108. Manutenção e cuidados

Antes de qualquer trabalho de manutenção e limpeza

• Aguardar a paragem do motor.

• Retirar o tampão da vela de ignição (exceto quando se regula a velocidade de marcha lenta). Não efetuar os trabalhos de manutenção na proximidade de chamas, devido ao risco de incêndio. Os trabalhos de manutenção e limpeza não descritos neste capítulo só podem ser efectuados pelo serviço de apoio ao cliente. Os dispositivos de segurança removidos para manutenção e limpeza devem ser corretamente verificados e novamente montados antes de serem utilizados. Utilizar apenas peças originais. Outras peças podem provocar danos imprevisíveis ou representar um perigo para o utilizador. Manutenção Usar luvas para evitar ferimentos. Para garantir uma utilização longa e fiável da máquina, efetuar regularmente os seguintes trabalhos de manutenção. Verificar se a máquina apresenta defeitos evidentes, tais como

• Verifique se há fugas no tampão do depósito de combustível e nos tubos de combustível. Verificar o desgaste da máquina após cada utilização.Manual_FX-LB133T_Int24_Rev9

Limpar ou substituir o filtro de ar Limpar regularmente o filtro de ar para remover o pó e a sujidade, de modo a --Perdas de rendimento, -Dificuldades de arranque, --Consumo de combustível demasiado elevado para evitar. Limpar o filtro de ar aprox. de 8 em 8 horas de funcionamento ou mais frequentemente em condições particularmente poeirentas.

1. abrir a alavanca de arranque (choke) para que não entre sujidade no carburador.

2. retirar a tampa do filtro de ar.

3 Retirar o filtro de ar de espuma. 4 Lave o filtro de ar em água morna com sabão. Não soprar a sujidade, pois existe o risco de ferimentos nos olhos! 5 Limpe o interior do filtro de ar com uma escova.

6. deixar secar bem o filtro de ar e substituí-lo.

7 Voltar a colocar a tampa do filtro de ar. Substituir regularmente o filtro de ar. Os filtros de ar danificados devem ser substituídos antes do início dos trabalhos. Limpar ou substituir o filtro de gasolina Verificar o filtro de gasolina, se necessário. Um filtro de gasolina sujo impede a alimentação de combustível. Abrir o tampão do depósito de combustível e puxar o filtro de gasolina através da abertura, utilizando um gancho de arame.

• Ligeira sujidade ➜ Retire o filtro de gasolina do tubo de combustível e limpe o filtro com gasolina de limpeza.

• Sujidade intensa ➜ Substituir o filtro de gasolina. Substituir ou verificar a vela de ignição Não tocar na vela de ignição ou no conetor da vela de ignição com o motor em funcionamento. Alta tensão! Risco de queimaduras quando o motor está quente. Usar luvas de proteção! Verificar regularmente a vela de ignição e a distância entre os eléctrodos. Proceder da seguinte forma:

1. retirar a tampa da vela de ignição da vela de ignição.

2 Desaparafusar a vela de ignição com a chave de velas fornecida. A distância entre os eléctrodos deve situar-se entre 0,3 e 0,4 mm.Manual_FX-LB133T_Int24_Rev9

Limpar a vela de ignição se estiver suja. Substituir a vela de ignição:

• se o corpo do isolamento estiver danificado.

• se os eléctrodos estiverem muito queimados.

• para eléctrodos muito sujos ou oleosos.

• todos os meses com funcionamento regular. Utilizar uma das seguintes velas de ignição: Tocha BMR6A Verificar a faísca da ignição

1. retirar a tampa da vela de ignição da vela de ignição.

2 Desaparafusar a vela de ignição com a chave de velas fornecida.

3. inserir firmemente o conetor da vela de ignição.

4. Pressionar a vela de ignição contra a caixa do motor com um alicate isolado (não perto do orifício

da vela de ignição).

5. fazer deslizar o interrutor ON / OFF para a posição "START".

6. puxar o cabo de arranque firmemente pela pega de arranque.

Deve ser visível uma faísca entre os eléctrodos quando o dispositivo estiver a funcionar corretamente. Silenciador/porta de escape Não apertar os parafusos do silenciador quando o motor estiver quente.

1. verifique regularmente se os parafusos (D) do silenciador não se soltaram. Se estiverem soltos,

aperte-os à mão. 2 Limpar regularmente a abertura de saída (E).

Cuidados Limpe cuidadosamente a máquina após cada utilização para garantir que continua a funcionar corretamente.

• Limpar a caixa com uma escova macia ou um pano seco. Não devem ser utilizados água, solventes e agentes de polimento.

• Assegure-se de que as ranhuras de ventilação para arrefecimento do motor não estão obstruídas (risco de sobreaquecimento).

• Limpar e lubrificar regularmente todas as peças móveis. Não utilizar massa lubrificante! Utilizar óleo amigo do ambiente. Atenção: se a manutenção não for efectuada regularmente, pode provocar danos graves na máquina e nas pessoas.Manual_FX-LB133T_Int24_Rev9

Designação Soprador de folhas FUXTEC ModeloFX-LB133T Potência máxima do motor à velocidade 900 W a 8.000 min

elocidade de marcha lenta.800± 200min

Deslocamento33 ,0 cm³ Vela de igniçãoRCJ6Y CarburadorH619 Capacidade do depósito de combustível. 0,65 l Relação de mistura (combustível/óleo de dois tempos) 50:1 Peso (depósito vazio) 4,5 kg AVISO: Só podem ser utilizadas peças sobressalentes originais autorizadas, tal como indicado nestas instruções de funcionamento. As peças sobressalentes não autorizadas podem causar ferimentos graves.Manual_FX-LB133T_Int24_Rev9

110. Resolução de problemasManual_FX-LB133T_Int24_Rev9

111. Serviço ao cliente

A reparação do aparelho adquirido só pode ser efectuada por pessoal qualificado e apenas com peças sobressalentes originais. Deste modo, garante-se a segurança do aparelho. Se tiver algum problema, contacte a FUXTEC GmbH.

O período de garantia é de 24 meses a partir da data de compra. Guarde o comprovativo de compra num local seguro. Estão excluídas da garantia as peças de desgaste e os danos causados por utilização indevida, utilização de força, modificações técnicas, utilização de acessórios incorrectos ou peças sobressalentes não originais e tentativas de reparação por pessoal não qualificado. As reparações ao abrigo da garantia só podem ser efectuadas por pessoal especializado autorizado.

113. Instruções de eliminação

Para a eliminação do aparelho, contacte o seu município. Elimine antecipadamente todos os materiais de utilização, como gasolina e óleo.Manual_FX-LB133T_Int24_Rev9

114. Declaração de Conformidade UE

Declaramos o seguinte, FUXTEC GmbH - Kappstraße 69 - ALEMANHA que a máquina abaixo designada cumpre os requisitos básicos de segurança e de saúde relevantes das diretivas CE (ver ponto 4) devido à sua conceção e construção, bem como à versão por nós colocada no mercado. Esta declaração refere-se apenas à máquina no estado em que foi colocada no mercado; não são tidas em conta as peças e/ou modificações posteriormente instaladas pelo utilizador final. º produto / função:soprador defolhas a gasolinapara soprar folhas

2. Designação do tipo: FX-LB133T

3. Número de série: LB133T-0001-LB133T-4999

4 Diretivas CE relevantes: Diretiva Máquinas 2006/42/CE

5. normas harmonizadas aplicadas: DIN EN 15503:2009, DIN EN ISO 12100-2/A1:2009

ível de potência sonora medido90 dB (A). ível de potência sonoragarantida 95dB (A) Herrenberg, 07.07.2022
