Marca	Fuxtec
Modelo	FX-LBS126
Categoria	Soprador / Aspirador de folhas térmico
Motor	2 tempos, monocilíndrico
Cilindrada	26 cm³
Potência máx.	700 W (a 7 000 min⁻¹)
Velocidade de rotação máx.	7 000 min⁻¹
Rotação de marcha lenta	3 000 ± 200 min⁻¹
Volume de ar médio	0,2 m³/s
Velocidade do ar máx.	71 m/s
Capacidade do saco de folhas	45 L
Capacidade do tanque	0,45 L
Mistura de combustível	50:1 (gasolina sem chumbo / óleo 2 tempos)
Peso (tanque vazio)	5,6 kg
Nível de potência acústica garantido	112 dB(A)
Funções	Sopragem, aspiração, trituração (3 em 1)
Tipos de tubos de sopragem	Reto (superfícies duras) e curvo (gramados)
Sistema antivibração	Cabos com antivibração
Ignição	Vela de ignição (Torch BMR6A ou equivalente)
Garantia	24 meses (excluindo peças de desgaste e uso inadequado)
Certificações	Diretiva Máquinas 2006/42/CE, Diretiva Ruído 2000/14/CE

Perguntas frequentes - FX-LBS126 Fuxtec

Que tipo de combustível usar para o FX-LBS126?

Use uma mistura 50:1 de gasolina sem chumbo (índice 98 recomendado) e óleo de motor 2 tempos. Não use óleo de motor 4 tempos ou combustível pronto de posto de gasolina.

Como montar o aparelho no modo soprador?

Monte as duas partes do tubo de sopragem uma na outra, posicione-as na unidade principal e fixe-as com o parafuso fornecido. Escolha o tubo reto para superfícies duras ou o tubo curvo para gramados.

Como mudar para o modo aspirador?

Fixe o tubo de aspiração curvo ao saco de coleta, depois encaixe os dois tubos de aspiração na unidade principal após abrir a trava da grade de entrada de ar. Gire o tubo até o batente.

Como dar partida no motor a frio?

Coloque o interruptor em 1, aperte várias vezes a bomba de escorvamento, coloque o afogador em posição, puxe lentamente o cordão até resistência e depois puxe rapidamente. Após a partida, desligue o afogador após 20-30 segundos e deixe aquecer 2-3 minutos em marcha lenta.

O que fazer se o motor não der partida?

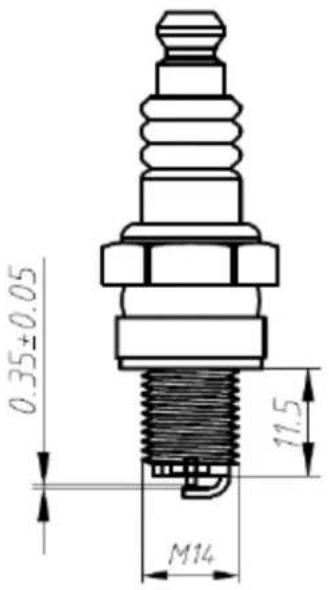

Verifique o tanque (gasolina), substitua a vela se estiver suja (folga 0,6-0,7 mm), limpe o filtro de ar, verifique o fornecimento de combustível e a centelha. Se o motor estiver afogado, remova a vela e seque-a.

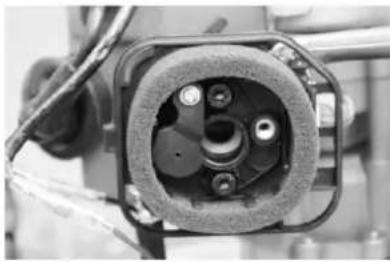

Como fazer a manutenção do filtro de ar?

Limpe o filtro de ar de espuma a cada 8 horas de operação com água morna e sabão, deixe secar completamente antes de recolocar. Substitua-o periodicamente.

Quais são as precauções de segurança importantes?

Use sempre protetores auditivos, oculares, luvas e calçados de segurança. Não use sob chuva ou em locais fechados. Mantenha crianças afastadas. Desligue o motor antes de qualquer ajuste ou manutenção.

Pode-se usar o aparelho no domingo?

O uso é proibido em áreas residenciais aos domingos e feriados, bem como em dias úteis das 20h às 7h. Respeite os regulamentos locais de proteção contra ruído.

O que fazer se a potência diminuir?

Verifique e limpe o filtro de ar e a vela. Certifique-se de que a mistura de combustível está correta. Verifique o escapamento e o carburador. Consulte a seção de falhas no manual.

Como armazenar o aparelho após o uso?

Esvazie o tanque, limpe o aparelho, guarde-o em local seco e fora do alcance de crianças. Remova a vela para evitar partida acidental.

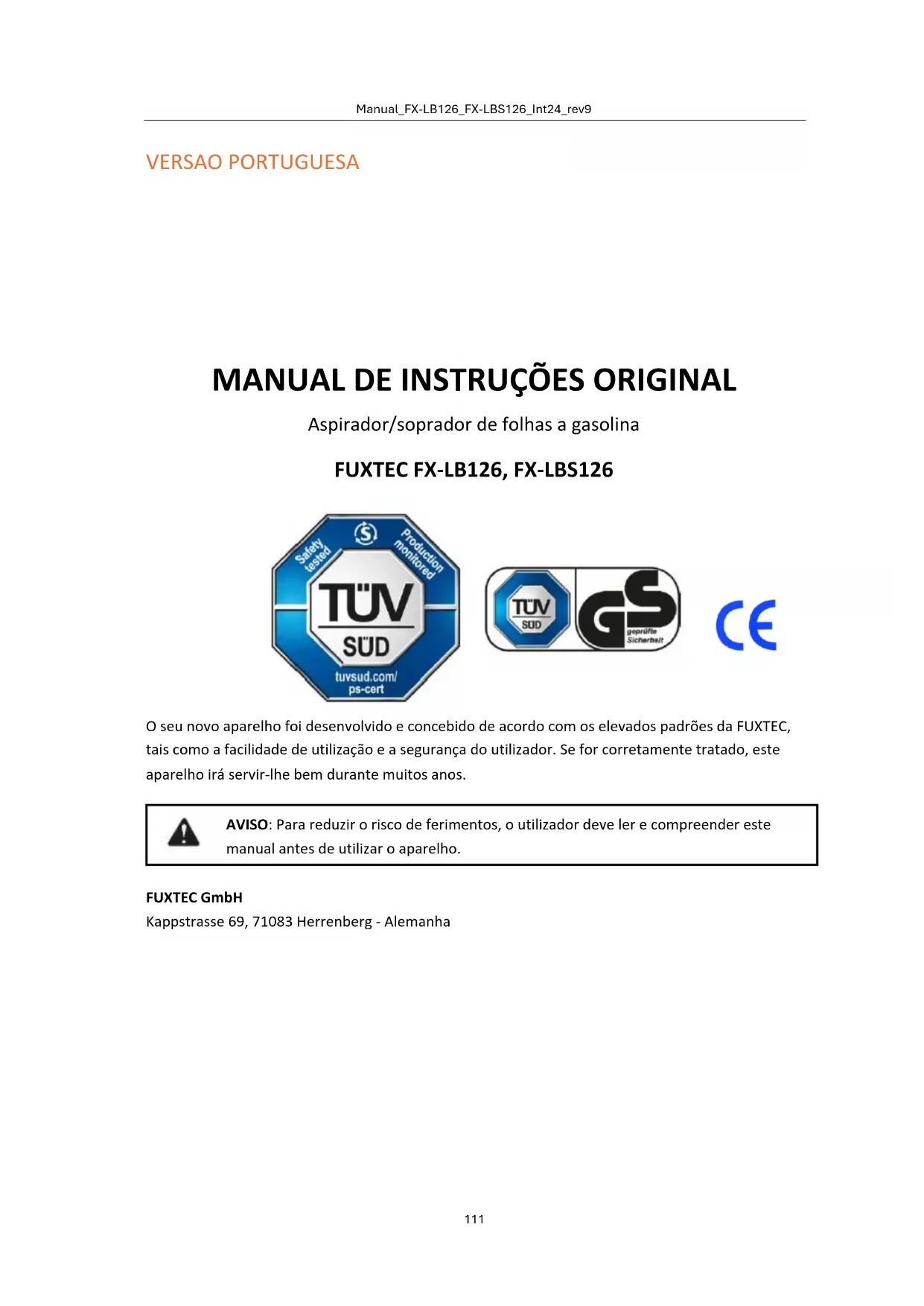

MANUAL DE UTILIZADOR FX-LBS126 Fuxtec

1. Introdução ....112

2. Âmbito da entrega....112

3. Horas de funcionamento....112

4. Símbolos de segurança na máquina e no manual de instruções....113

5. Utilização prevista/não prevista....113

6. Riscos residuais e segurança no trabalho....114

7. Manuseamento de combustíveis ....118

8. Visão geral da máquina ....119

9. Montagem como um soprador de folhas....120

10. Montagem como aspirador de folhas ....120

11. Colocação em funcionamento - Reabastecimento, óleo de motor a 2 tempos....121

12. Ligar/desligar o soprador de folhas s....123

13. Instruções de trabalho....124

14. Manutenção e cuidados ....124

15. Dados técnicos....127

16. Resolução de problemas....128

17. Serviço ao cliente....129

18. Garantia 129

19. Instruções de eliminação....129

20. Declaração de Conformidade UE....130

NEDERLANDSE VERSIE....131

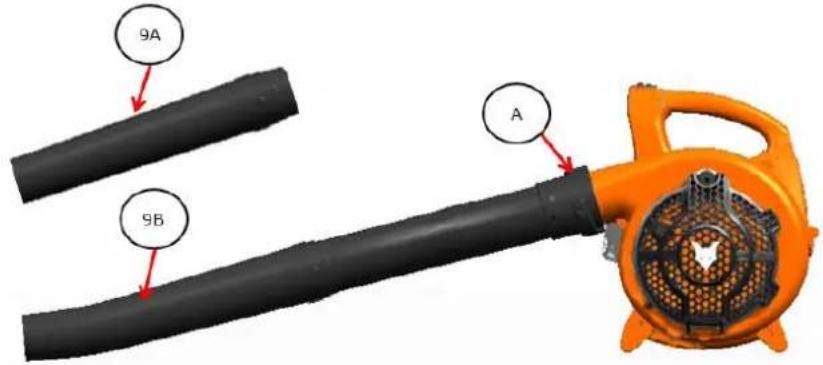

85. Uso prescrito/no prescrito

- 9B para superficies de césped.

9A 9B A

Aspirador/soprador de folhas a gasolina

O seu novo aparelho foi desenvolvido e concebido de acordo com os elevados padrões da FUXTEC, tais como a facilidade de utilização e a segurança do utilizador. Se for corretamente tratado, este aparelho irá servir-lhe bem durante muitos anos.

AVISO: Para reduzir o risco de ferimentos, o utilizador deve ler e compreender este manual antes de utilizar o aparelho.

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg - Alemanha

101. Introdução

Obrigado por ter adquirido um aspirador/soprador de folhas da nossa empresa. Este manual de instruções explica a melhor forma de utilizar o aspirador de folhas. Antes de o utilizar, leia atentamente este manual de instruções, opere a máquina corretamente e trabalhe com segurança. Também é possível que nem todos os pormenores da sua máquina correspondam ao manual de instruções, devido ao desenvolvimento da máquina. Por isso, pedimos a sua compreensão.

102. Âmbito da entrega

• Soprador de folhas FX-LB126
• 1x centro de mesa com maçarico
• 1x zarabatana para superfície pavimentada, versão reta
• 1x zarabatana para relvados versão curva
• Tubo de sucção de 2 peças (para o modelo FX-LBS126)
• Saco de folhas e tubo de ligação curvo (para o modelo FX-LBS126)
• Saco de ferramentas
• Instruções de utilização

Depois de desembalar, verificar o conteúdo da caixa para

• Compleitude
• Possíveis danos de transporte

Comunicar imediatamente qualquer reclamação ao comerciante, fornecedor ou fabricante. As reclamações posteriores não podem ser reconhecidas.

103. Horas de funcionamento

De acordo com o regulamento sobre a proteção contra o ruído das máquinas, de setembro de 2002, os sopradores de folhas não podem ser utilizados em zonas residenciais puras, gerais e especiais, pequenas zonas residenciais, zonas especiais de recreio, zonas de termas e clínicas e zonas de alojamento turístico, bem como nos recintos de hospitais e lares de idosos, aos domingos e feriados e nos dias úteis das 20 às 7 horas. Respeite também os regulamentos regionais relativos à proteção contra o ruído.

104. Símbolos de segurança na máquina e no manual de instruções

Pode encontrar informações simbólicas na placa de caraterísticas do seu aspirador de folhas. Fornecem informações importantes sobre o produto ou instruções para a sua utilização.

Situação perigosa ou perigo iminente. O não cumprimento destas instruções pode resultar em ferimentos ou danos materiais.

Instruções importantes para o manuseamento correto do aparelho. A inobservância destas instruções pode provocar avarias no aparelho.

Instruções de utilização. Estas instruções ajudá-lo-ão a tirar o máximo partido de todas as funções do aparelho. Instalação, funcionamento e manutenção do aparelho. Esta secção e exatamente o que é necessário fazer.

105. Utilização prevista/não prevista

O soprador de folhas a gasolina destina-se exclusivamente a soprar folhas. A utilização prevista inclui também a leitura e o cumprimento do manual de instruções antes de cada utilização. Antes e durante a utilização, a máquina deve ser verificada quanto a danos mecânicos. Se forem necessárias reparações, contacte o seu revendedor especializado.

Só podem ser utilizadas peças sobressalentes originais aprovadas pelo fabricante. A máquina só pode ser utilizada numa área de jardim aberta.

Se forem utilizadas peças sobressalentes não aprovadas ou não originais, a responsabilidade por eventuais danos materiais ou pessoais é do operador e não do fabricante.

Qualquer utilização diferente da descrita acima constitui uma utilização incorrecta:

• A utilização correta inclui também a leitura e o cumprimento do manual de instruções.
• Se forem utilizadas peças sobressalentes não aprovadas ou não originais, a responsabilidade por eventuais danos materiais ou pessoais é do operador e não do fabricante.
• Qualquer utilização diferente da descrita acima constitui uma utilização incorrecta.

• A utilização prevista também inclui a observância das condições de funcionamento, manutenção e reparação prescritas pelo fabricante e o cumprimento das instruções de segurança contidas no manual.

• Devem ser observados os regulamentos relevantes aplicáveis em matéria de prevenção de acidentes e outras regras de segurança e saúde no trabalho geralmente reconhecidas.

• Qualquer outra utilização é considerada incorrecta. O fabricante não se responsabiliza por danos de qualquer tipo daí resultantes: o risco é suportado exclusivamente pelo utilizador.
• O fabricante não assume qualquer responsabilidade por danos de qualquer tipo resultantes de modificações não autorizadas na máquina.
• A instalação, utilização e manutenção do aparelho só podem ser efectuadas por pessoas que estejam familiarizadas com o mesmo e que tenham sido informadas dos perigos existentes. Os trabalhos de reparação só podem ser efectuados pelo fabricante ou por centros de assistência recomendados pelo fabricante.
• A máquina não deve ser utilizada em ambientes potencialmente explosivos ou expostos à chuva.

106. Riscos residuais e segurança no trabalho

Mesmo quando utilizados como previsto, podem existir riscos residuais, apesar do cumprimento de todos os regulamentos de segurança relevantes, devido à conceção determinada pela utilização prevista.

Os riscos residuais podem ser minimizados se forem observados os capítulos "Utilização correta" e "Instruções de segurança", bem como o manual de instruções na sua globalidade.

• A atenção e o cuidado reduzem o risco de ferimentos e danos pessoais.
• Lesões causadas por peças ejectadas.
• Perigo de envenenamento por monóxido de carbono se utilizado em compartimentos fechados ou mal ventilados.
• Risco de queimaduras devido a componentes quentes.
• Deficiência auditiva durante um trabalho prolongado sem proteção auditiva.

Além disso, apesar de todas as informações e precauções, podem existir riscos residuais não óbvios.

Aviso: O valor real da emissão de vibrações presente durante a utilização do

A máquina pode desviar-se do valor indicado no manual de instruções ou pelo fabricante. Isto pode ser causado pelos seguintes factores de influência, que devem ser tidos em conta antes e durante a utilização:

• Se a máquina for utilizada corretamente
• A máquina está em bom estado de funcionamento?
• As barras de apoio estão equipadas com pegas de vibração opcionais e estão firmemente fixas ao
  Corpo da máquina

Antes de utilizar este produto, leia as seguintes instruções e os regulamentos de segurança aplicáveis no seu país para se proteger a si e a outros de possíveis ferimentos.

Bewahren Guarde estas instruções de segurança (instruções de funcionamento) sempre com a máquina. A máquina só pode ser operada por pessoas com experiência suficiente.

As reparações do aparelho devem ser efectuadas pelo fabricante ou por empresas por ele

recomendadas.

Primeiros passos

• Qualquer pessoa que trabalhe com a máquina pela primeira vez deve receber instruções práticas sobre a utilização do aparelho e do equipamento de proteção individual de um operador experiente
• Estar atento. Vá para o trabalho com bom senso. Se estiver cansado ou sob a influência de drogas, álcool ou medicamentos não se deve utilizar o aparelho. A utilização descuidada do aparelho pode provocar ferimentos graves
• Familiarize-se com o aparelho antes de o utilizar. Os operadores mal informados podem pôr-se a si próprios ou a outros em perigo devido a uma utilização incorrecta.
• Assegure-se de que está de pé de forma segura e de que mantém sempre o equilíbrio. A utilização de uma escada, por exemplo, não é permitida.
• Não utilize o aparelho para fins para os quais não foi concebido (ver "Utilização prevista").
• Usar vestuário de trabalho adequado:
• não usar jóias ou roupas largas, pois podem ser apanhados
• Luvas e calçado antiderrapante
• uma rede de cabelo para cabelos compridos
• Usar vestuário de proteção:

○ Proteção auditiva
- Óculos de segurança ou proteção facial
o Luvas de trabalho
o Calçado de segurança
- capacete homologado em situações em que são de esperar ferimentos na cabeça.

• Recomenda-se o uso de proteção para as pernas e de um colete de segurança.
• Mantenha o seu espaço de trabalho arrumado!

• Ter em conta as influências ambientais:

• Não expor a máquina à chuva.

• Não utilizar a máquina num ambiente húmido ou molhado.
  ○ Adiar os trabalhos em condições climatéricas desfavoráveis (chuva, neve, gelo, vento) devido ao aumento do risco de acidentes!
  ○ Assegurar uma boa iluminação.
• Não utilizar a máquina nas proximidades de líquidos ou gases inflamáveis.

- Pode não ser capaz de ouvir os perigos devido ao ruído do motor. Por isso, familiarize-se com o ambiente que o rodeia.

• Nunca deixar a máquina sem vigilância.
• Durante os intervalos de trabalho, a máquina deve ser estacionada de forma a não pôr ninguém em perigo. Proteger a máquina contra o acesso de pessoas não autorizadas.
• As pessoas com menos de 18 anos não devem utilizar o aparelho.

• Manter outras pessoas e crianças afastadas.

• O operador é responsável pelos acidentes ou perigos que ocorram a outras pessoas ou aos seus bens.

• Não permita que outras pessoas, especialmente crianças, toquem na ferramenta ou no motor.
• Tenha cuidado para não sobrecarregar o aparelho! Trabalhará melhor e com mais segurança na gama de potência especificada.
• Utilizar o aparelho apenas com os dispositivos de segurança completos e corretamente montados. Não efetuar quaisquer alterações no aparelho que possam comprometer a segurança.
• Desligar o aparelho e retirar a tampa da vela de ignição:

o Tocar na máquina com terra, pedras, pregos ou outros objectos estranhos
o verificar se o aparelho está danificado.
- Trabalhos de reparação, bem como trabalhos de manutenção e limpeza
- Eliminação de falhas (por exemplo, entupimento do tubo de sopro)
o Transporte e armazenamento
○ Abandonar o local de trabalho, mesmo que por breves interrupções.

Faça a manutenção do seu soprador de folhas com cuidado:

• Limpar a máquina após cada utilização
• Esvaziar o depósito após cada utilização
• Manter os punhos secos e sem lubrificantes.
• Seguir as instruções de manutenção.

Verificar se a máquina apresenta danos:

• Antes de continuar a utilizar a máquina, é necessário verificar cuidadosamente se os dispositivos de segurança estão a funcionar corretamente e como previsto.
• Verificar se os elementos móveis estão a funcionar corretamente e se não estão encravados ou danificados. Todas as peças devem estar corretamente montadas e satisfazer todas as condições para garantir o bom funcionamento da máquina.
• Os dispositivos de proteção e as peças danificadas devem ser reparados ou substituídos adequadamente por nós ou por uma oficina especializada reconhecida, salvo indicação em contrário nas instruções de utilização.
• Os autocolantes de segurança danificados ou ilegíveis devem ser substituídos.
• Nunca deixar uma chave de porcas na tomada!
• Verificar sempre se as chaves e as ferramentas foram retiradas antes de ligar o aparelho.
• Guarde os dispositivos não utilizados num local seco e fechado, fora do alcance das crianças.
• Não repare a máquina por si próprio.

Não efetuar reparações na máquina para além das descritas no capítulo "Manutenção", mas sim contactar diretamente o fabricante ou o serviço de apoio ao cliente autorizado.

As reparações noutras partes da máquina devem ser efectuadas pelo fabricante ou por uma oficina especializada por ele indicada.

Utilizar apenas peças sobresselentes originais! A utilização de outras peças sobressalentes ou acessórios pode ser perigosa para o utilizador. O fabricante não se responsabiliza por quaisquer danos daí resultantes.

107. Manuseamento de combustíveis

Os combustíveis e os vapores de combustível são inflamáveis e podem causar danos graves se forem inalados ou entrarem em contacto com a pele. Por conseguinte, é necessário ter cuidado ao manusear o combustível e assegurar uma boa ventilação.

• Desligar o motor e deixar arrefecer o aparelho antes de o reabastecer.
• Evitar as chamas nuas durante o reabastecimento.
• Usar luvas para reabastecer.
• Não reabastecer em locais fechados (risco de explosão).
• Não derramar combustível ou óleo. Limpar imediatamente a máquina em caso de derrame de combustível ou de óleo. Mude de roupa se tiver derramado combustível ou óleo.
• Não permitir que o combustível penetre no solo.
• Fechar cuidadosamente a tampa do depósito de combustível após o reabastecimento e verificar que não se solta durante o funcionamento.
• Certificar-se de que a tampa do depósito e os tubos de gasolina estão bem apertados. Se houver fugas, o aparelho não deve ser colocado em funcionamento.
• Transportar e armazenar os combustíveis apenas em contentores rotulados e aprovados para o efeito.
• Não transportar ou armazenar combustíveis na proximidade de substâncias inflamáveis ou altamente inflamáveis, faíscas ou chamas abertas. Manter as crianças afastadas dos combustíveis.
• Afastar-se o suficiente da zona de abastecimento de combustível para pôr o aparelho em funcionamento.

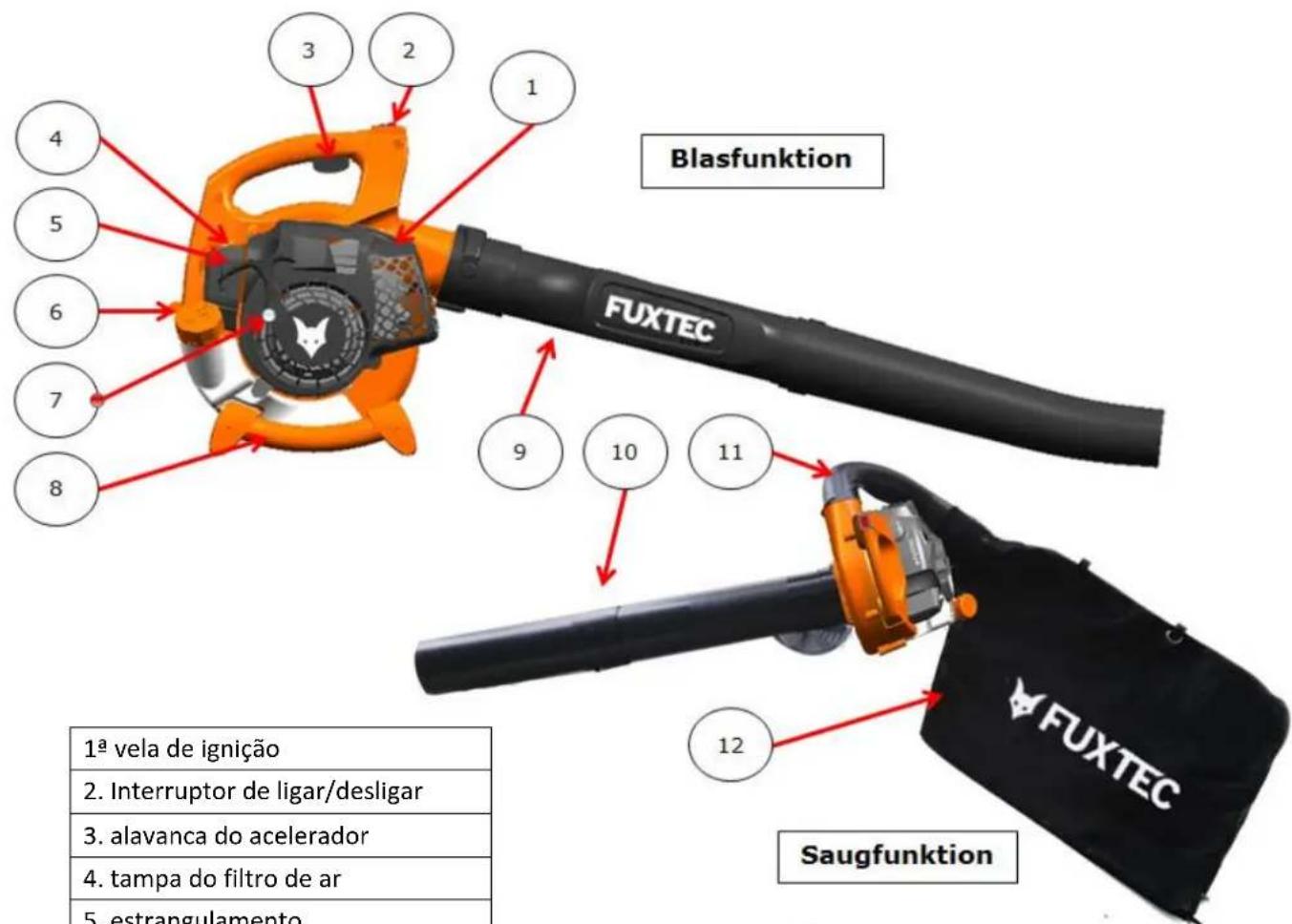

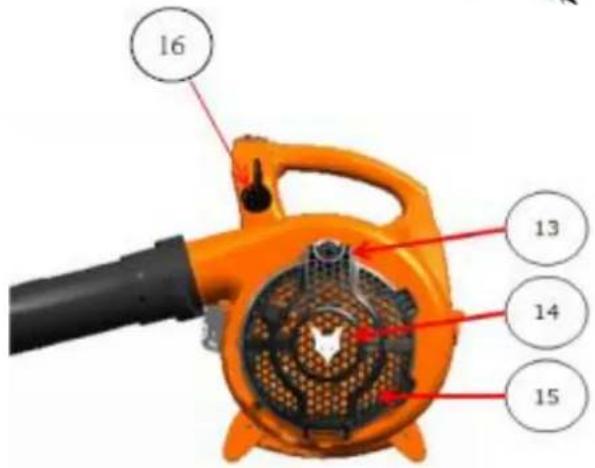

108. Visão geral da máquina

1avela de ignição

2. Interruptor de ligar/desligar

3. alavanca do acelerador

4. tampa do filtro de ar

5. estrangulamento

6. depósito com tampa

7. arrancador com fio de tração

8. Pega inferior

9. Cachimbo de duas peças

10. Tubo de sucção de duas peças

11. coletor de admissão dobrado

12. saco de folhas

13. Bloqueio da grelha de entrada de ar

14. Garra de palha

15. Grelha de entrada de ar

16. Alavanca de bloqueio de velocidade

16 13 14 15

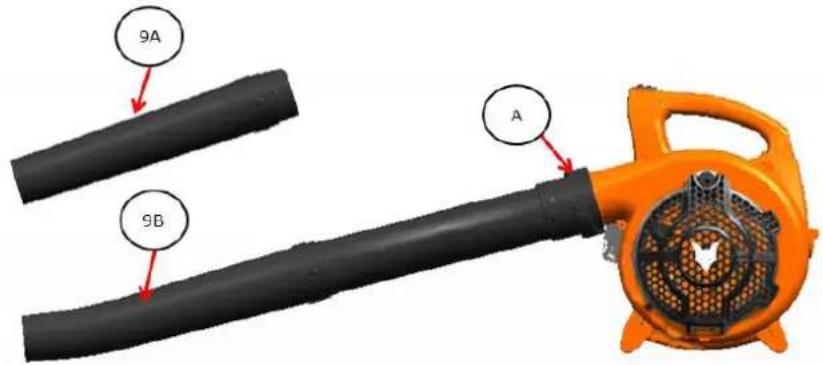

109. Montagem como um soprador de folhas

Atenção: Desligar sempre o motor durante os trabalhos de instalação e/ou manutenção! Usar luvas de proteção durante a montagem para se proteger de cortes.

Encaixe os dois tubos de insuflação um no outro e coloque-os na unidade principal. Assegure-se de que estão aparafusadas até ao limite e fixe-as com o parafuso A. Utilizar os acessórios de sopro:

- 9A para superfícies pavimentadas, tais como pavimentos, caminhos de acesso, etc.

• 9B para áreas de relva ou relvado

9A 9B A

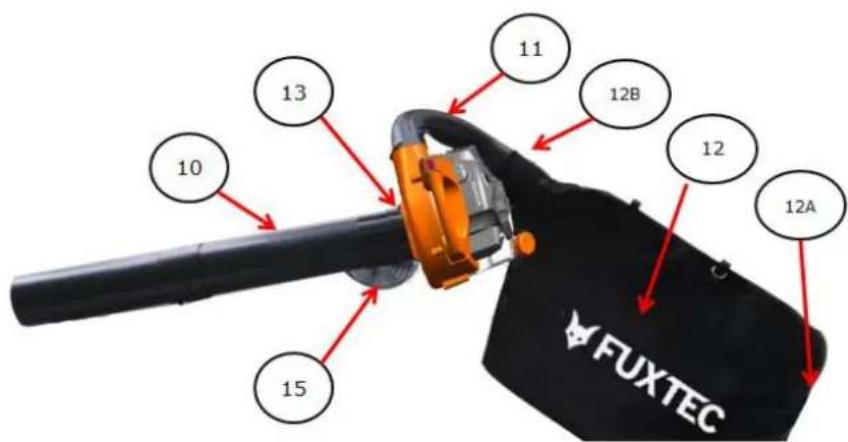

110. Montagem como aspirador de folhas

1. Guiar o tubo de sucção dobrado 11 através da abertura grande do saco de recolha de folhas 12A e empurrar o lado cónico do tubo através da abertura estreita 12B

2. Rodar o tubo de sucção dobrado 11, que está agora ligado ao saco de recolha de folhas 12, para a unidade principal

3. Abrir agora o fecho 13 da grelha de entrada de ar 15

4. Agora, encaixe os dois tubos de sucção 10 um no outro e coloque-os na unidade principal com a grelha de entrada de ar 15 aberta

5. Assegurar-se de que a unidade do coletor de admissão 10 está corretamente encaixada e

10 13 11 12B 12 12A 15 FUXTEC

rodá-la até ao batente

111. Colocação em funcionamento - Reabastecimento, óleo de motor a 2 tempos

A máquina não é fornecida com uma mistura de combustível.

Encher o aparelho como descrito no capítulo "Reabastecimento".

O aparelho funciona com uma mistura de 50:1 de gasolina normal (sem chumbo) e óleo de motor a dois tempos.

Prestar especial atenção ao manuseamento da gasolina. Evitar a todo o custo fumar e evitar chamas livres devido ao risco de explosão.

Gasolina:

Índice de octanas de pelo menos 91 RON, sem chumbo

• Não encher com gasolina com chumbo, gasóleo ou outros combustíveis não autorizados.
• Não utilizar gasolina com um índice de octanas inferior a 91 RON. Isto pode provocar danos no motor devido ao aumento da temperatura do motor.
• Se trabalhar continuamente na gama de velocidades mais elevada, utilize gasolina com um índice de octanas mais elevado.
• Por razões ambientais, recomenda-se a utilização de gasolina sem chumbo. Não é permitida a utilização de gasolina E10.

Óleo para motores a 2 tempos

Não utilizar óleos a quatro tempos ou óleos a dois tempos para motores fora de borda arrefecidos a água ou óleos pré-misturados de estações de serviço.

Rácio de mistura 50:1

Gasolina	Óleo de motor a dois tempos (50:1)	Gasolina	Óleo de motor a dois tempos (50:1)
1 litro	0,020 litros	5 litros	0,100 litros
2 litros	0,040 litros	10 litros	0,200 litros

• Certifique-se de que a quantidade de óleo é medida com exatidão, uma vez que um ligeiro desvio na quantidade de óleo pode ter um efeito significativo na relação de mistura com pequenas quantidades.
• Não alterar a relação de mistura, pois tal resultará no aumento dos resíduos de combustão, no aumento do consumo de combustível e na redução do desempenho, ou o motor poderá ficar danificado.

Misturar a gasolina e o óleo num recipiente limpo, homologado para gasolina e rotulado com proteção contra transbordo.

1. encher primeiro com metade da gasolina a misturar.

2 Em seguida, encher com a quantidade total de óleo.
3. agitar a mistura.
4 Encher o resto do combustível.

Os combustíveis só podem ser armazenados durante um período limitado à medida que envelhecem. Combustíveis e misturas de combustível armazenados em excesso podem causar problemas no arranque. Por conseguinte, misture apenas a quantidade de combustível que utiliza num mês.

Armazenar os combustíveis em recipientes aprovados e rotulados, num local seco e seguro.

Assegurar que os recipientes de combustível são mantidos fora do alcance das crianças.

Reabastecimento do soprador de folhas

Desligar o motor e deixar arrefecer o aparelho!

• Usar luvas de proteção!
• Evitar o contacto com a pele e os olhos (usar óculos de proteção)!
• Respeitar sempre a secção "Manuseamento do combustível".

1 Abastecer a máquina apenas ao ar livre ou em locais suficientemente ventilados.
2 Limpe a área à volta da zona de enchimento. A sujidade no depósito provoca mau funcionamento.
3. agitar novamente o recipiente com a mistura de combustível antes de o reabastecer.
4 Abrir cuidadosamente a tampa (10) para libertar o excesso de pressão.
5 Encher cuidadosamente a mistura até ao bordo inferior do tubo de enchimento.
6. voltar a fechar o tampão do depósito de combustível.
7. certifique-se de que o tampão do depósito de combustível está bem apertado.
8 Limpe o tampão do depósito de combustível e a área circundante.
9. verificar se existem fugas no depósito e nos tubos de combustível.
10 Acionar a bomba de escorva (24), se necessário.
11. Afastar-se adequadamente da zona de abastecimento de combustível antes de ligar o motor.

112. Ligar/desligar o soprador de folhas s

O aparelho só deve ser colocado em funcionamento depois de ter lido este manual de instruções, de ter respeitado todas as indicações e de o aparelho ter sido completamente instalado de acordo com as instruções!

• Só iniciar quando a máquina estiver completamente montada.

• Apoiar a máquina no solo para a pôr a funcionar e segurá-la com firmeza.

• manter uma distância de materiais inflamáveis.

• ocupar uma posição segura.
• colocar a máquina no chão à sua frente

• agarrar o cabo de arranque com a mão direita

• Segure o dispositivo pelo suporte superior com a mão esquerda

Arranque com o motor frio

1. Colocar o interrutor ON/OFF 2 na posição 1.
   2 Pressione cuidadosamente a bomba de escorva por baixo da alavanca do estrangulador 5 várias vezes até o combustível entrar na bomba.
2. empurrar a alavanca de arranque 5 (estrangulador) para
   4 Puxe lentamente o cabo de arranque 7 para fora da pega de arranque até sentir resistência.
3. puxar rapidamente a corda de arranque e depois soltá-la lentamente.

Não puxar a corda de arranque até ao fim e não deixar que a pega de arranque bata no motor.

1. empurrar a alavanca de arranque (estrangulador) para, cerca de 20-30 seg. após o motor ter arrancado
2. o motor está ao ralenti.
   8 Antes de iniciar o trabalho, deixe o aparelho aquecer durante cerca de 2-3 minutos ao ralenti e comece a puxar lentamente a alavanca do acelerador 2.
   9 Para um funcionamento contínuo, utilize a alavanca de bloqueio de velocidade 16, que lhe permite utilizar continuamente a velocidade desejada do motor sem ter de premir firmemente a alavanca do acelerador.

Parar o motor

1. libertar a alavanca do acelerador 2.
2. Colocar o interrutor ON/OFF na posição 0.

Arranque com o motor quente

1. Colocar o interrutor ON/OFF 2 na posição 1.
2. empurrar a alavanca de arranque (estrangulador) para
   3 Puxe o cabo de arranque na pega de arranque até o motor arrancar.

113. Instruções de trabalho

Efetuar regularmente os seguintes controlos antes da colocação em funcionamento e durante o funcionamento:

• Segurar sempre a máquina com as duas mãos pelos punhos dianteiro e traseiro.
• O aparelho está completo e corretamente instalado?
• Certifique-se de que todas as porcas e parafusos estão apertados.
  •
• A máquina está em boas condições de segurança?
• Todas as funções de segurança estão em ordem?
• O depósito de gasolina está cheio?
• O motor e o silenciador estão isentos de depósitos, folhas ou lubrificantes?
• A pega está limpa e seca (sem óleo, gordura ou resina)?
• O local de trabalho está livre de obstáculos em que possa tropeçar?
• Está a usar o equipamento de proteção necessário?
• Leu e compreendeu as instruções?
• As alavancas do acelerador movem-se suavemente e o botão de bloqueio está funcional?
• O interrutor ON/OFF está a funcionar?
• Assegurar-se de que a caixa de velocidades está suficientemente lubrificada (ver "Manutenção").

114. Manutenção e cuidados

Antes de qualquer trabalho de manutenção e limpeza

• Desligar o motor
• Aguardar a paragem do motor
• Retirar o tampão da vela de ignição (exceto quando se regula a velocidade de marcha lenta)

Não efetuar os trabalhos de manutenção na proximidade de chamas, devido ao risco de incêndio. Os trabalhos de manutenção e limpeza não descritos neste capítulo só podem ser efectuados pelo serviço de apoio ao cliente.

Os dispositivos de segurança retirados para manutenção e limpeza devem ser corretamente verificados e novamente montados antes de serem utilizados.

Utilizar apenas peças originais. Outras peças podem provocar danos imprevisíveis ou representar um perigo para o utilizador.

Manutenção

Usar luvas para evitar ferimentos.

Para garantir uma utilização longa e fiável da máquina, efetuar regularmente os seguintes

trabalhos de manutenção.

Verificar se a máquina apresenta defeitos evidentes, tais como

• Fechos soltos
• Componentes desgastados ou danificados
• Verificar se há fugas na tampa do depósito de combustível e nos tubos de combustível

Verificar o desgaste da máquina após cada utilização.

Limpar ou substituir o filtro de ar

Limpar regularmente o filtro de ar para remover o pó e a sujidade, de modo a

--Perdas de rendimento,

-Dificuldades de arranque,

--Consumo de combustível demasiado elevado

para evitar.

Limpar o filtro de ar aprox. de 8 em 8 horas de

funcionamento ou mais frequentemente em condições particularmente poeirentas.

1. colocar a alavanca de arranque (estrangulador) na posição em que não entra sujidade no carburador.

2. retirar a tampa do filtro de ar.

4 Lave o filtro de ar em água morna com sabão.

Não soprar a sujidade, pois existe o risco de ferimentos nos olhos!

5 Limpe o interior do filtro de ar com uma escova.

1. deixar secar bem o filtro de ar e substituí-lo.

7 Voltar a colocar a tampa do filtro de ar.

Substituir regularmente o filtro de ar.

Os filtros de ar danificados devem ser substituídos antes do início dos trabalhos.

Limpar ou substituir o filtro de gasolina

Verificar o filtro de gasolina, se necessário. Um filtro de gasolina sujo impede a alimentação de combustível.

Abrir o tampão do depósito de combustível e puxar o filtro de gasolina através da abertura, utilizando um gancho de arame.

- Sujidade ligeira → Retirar o filtro de gasolina do tubo de combustível e limpar o filtro com gasolina de limpeza

- Sujidade intensa → Substituir o filtro de gasolina

Substituir ou verificar a vela de ignição

Não tocar na vela de ignição ou no conetor da vela de ignição com o motor em funcionamento. Alta tensão! Risco de queimaduras quando o motor está quente. Usar luvas de proteção!

Verificar regularmente a vela de ignição e a distância entre os eléctrodos.

Proceder da seguinte forma:

1. retirar a tampa da vela de ignição da vela de ignição.

2 Desaparafusar a vela de ignição com a chave de velas fornecida.

A distância entre os eléctrodos deve situar-se entre 0,3 e 0,4 mm.

Limpar a vela de ignição se estiver suja.

Substituir a vela de ignição:

• com o corpo de isolamento danificado
• Se os eléctrodos estiverem muito queimados
• para eléctrodos muito sujos ou oleosos
• todos os meses com funcionamento regular

Utilizar uma das seguintes velas de ignição:

Tocha BMR6A

Verificar a faísca da ignição

1. retirar a tampa da vela de ignição da vela de ignição.
   2 Desaparafusar a vela de ignição com a chave de velas fornecida.
2. inserir firmemente o conetor da vela de ignição.

3. Pressionar a vela de ignição contra a caixa do motor com um alicate isolado (não perto do orifício da vela de ignição).

4. fazer deslizar o interrutor ON / OFF para a posição "START".

5. puxar o cabo de arranque firmemente pela pega de arranque.

Deve ser visível uma faísca entre os eléctrodos quando o dispositivo estiver a funcionar corretamente.

0.35±0.05 M14 11.5

Não apertar os parafusos do silenciador quando o motor estiver quente.

1. verifique regularmente se os parafusos (D) do silenciador não se soltaram. Se estiverem soltos, aperte-os à mão.

2 Limpar regularmente a abertura de saída (E).

Cuidados

Limpe cuidadosamente a máquina após cada utilização para garantir que continua a funcionar corretamente.

• Limpar a caixa com uma escova macia ou um pano seco.
  Não devem ser utilizados água, solventes e agentes de polimento.
• Assegurar que as ranhuras de ventilação para arrefecimento do motor não estão obstruídas (risco de sobreaquecimento).
• Limpar e lubrificar regularmente todas as peças móveis.
  Não utilizar massa lubrificante! Utilizar óleo amigo do ambiente.

Atenção: se a manutenção não for efectuada regularmente, podem ocorrer danos graves na máquina e nas pessoas.

115. Dados técnicos

DesignaçãoFUXTEC soprador de folhas/aspirador 3 em 1

Potência máxima do motor à velocidade 700 W a 7.000 min ^-1

Velocidade de marcha lenta3.000 ± 200 min -1

Deslocamento26 cm ^3

Volume médio de ar 0,2 m³/s

Máx. elocidade do ar velocidade 71m/s

Volume do saco de folhas45

apacidade do depósito de combustível.,45 l

Relação de mistura (combustível/óleo de dois tempos) 50:1

ível de potência sonora garantida112 dB (A)

AVISO: Só podem ser utilizadas peças sobressalentes originais autorizadas, tal como indicado nestas instruções de funcionamento. A utilização de peças sobressalentes não autorizadas pode provocar ferimentos graves

1. Resolução de problemas

117. Serviço ao cliente

A reparação do aparelho adquirido só pode ser efectuada por pessoal qualificado e apenas com peças sobressalentes originais. Deste modo, garante-se a segurança do aparelho.

Se não tiver os endereços dos pontos de assistência autorizados, contacte o serviço de vendas onde adquiriu o aparelho.

Contacto: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, [e-mail]

118. Garantia

O período de garantia é de 24 meses a partir da data de compra. Guarde o comprovativo de compra num local seguro. Estão excluídas da garantia as peças de desgaste e os danos causados por utilização indevida, utilização de força, modificações técnicas, utilização de acessórios incorrectos ou peças sobressalentes não originais e tentativas de reparação por pessoal não qualificado. As reparações ao abrigo da garantia só podem ser efectuadas por pessoal especializado autorizado.

119. Instruções de eliminação

Para a eliminação do aparelho, contacte o seu município. Elimine antecipadamente todos os materiais de utilização, como gasolina e óleo.

120. Declaração de Conformidade UE

Declaramos o seguinte,

que a máquina abaixo designada está em conformidade com os requisitos básicos de segurança e de saúde relevantes das diretivas CE, devido à sua conceção e construção e à versão por nós colocada no mercado.

Esta declaração refere-se apenas à máquina no estado em que foi colocada no mercado; não são tidas em conta as peças e/ou modificações posteriormente instaladas pelo utilizador final.

1º produto / função: Aparelho a gasolina para aspirar/expulsar folhas
2. Designação do tipo: FX-LB126, FX-LBS126
3. Número de série: LB126-xxxx, LBS126-xxxx
4 Diretivas CE relevantes: Diretiva Máquinas 2006/42/CE

Diretiva relativa às emissões Fase II 2012/46/CE

Diretiva Ruído 2000/14/CE

ível de potência sonora medido96 dB (A)

ível de potência sonoragarantida 112dB (A)

Herrenberg, 03/03/2023

Leonhard Zirkler

Fabricante:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

ALEMANHA

Armazenamento de documentos técnicos:

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Alemanha

L. Zirkler, Diretor-Geral

NEDERLANDSE VERSIE
