FX-LBS126 - Soffiatore Fuxtec - Manuale utente e istruzioni gratuiti

Marca	Fuxtec
Modello	FX-LBS126
Categoria	Soffiatore / Aspiratore di foglie termico
Motore	2 tempi, monocilindrico
Cilindrata	26 cm³
Potenza max.	700 W (a 7 000 min⁻¹)
Velocità di rotazione max.	7 000 min⁻¹
Regime al minimo	3 000 ± 200 min⁻¹
Volume d'aria medio	0,2 m³/s
Velocità dell'aria max.	71 m/s
Capacità del sacco per foglie	45 L
Contenuto del serbatoio	0,45 L
Miscela carburante	50:1 (benzina senza piombo / olio 2 tempi)
Peso (serbatoio vuoto)	5,6 kg
Livello di potenza acustica garantito	112 dB(A)
Funzioni	Soffiatura, aspirazione, triturazione (3 in 1)
Tipi di tubi soffiatura	Dritto (superfici dure) e curvo (prati)
Sistema antivibrazione	Impugnature antivibrazione
Accensione	Candela di accensione (Torch BMR6A o equivalente)
Garanzia	24 mesi (escluse parti di usura e uso improprio)
Certificazioni	Direttiva Macchine 2006/42/CE, Direttiva rumore 2000/14/CE

Domande frequenti - FX-LBS126 Fuxtec

Che tipo di carburante utilizzare per il FX-LBS126 ?

Utilizzare una miscela 50:1 di benzina senza piombo (indice 98 raccomandato) e olio motore 2 tempi. Non utilizzare olio per motore 4 tempi o carburante già pronto della stazione di servizio.

Come assemblare l'apparecchio in modalità soffiatore ?

Montare le due parti del tubo di soffiatura una nell'altra, posizionarle sull'unità principale e fissarle con la vite fornita. Scegliere il tubo dritto per superfici dure o il tubo curvo per prati.

Come passare alla modalità aspiratore ?

Fissare il tubo di aspirazione curvo al sacco di raccolta, quindi innestare i due tubi di aspirazione sull'unità principale dopo aver aperto il blocco della griglia di entrata dell'aria. Ruotare il tubo fino al fermo.

Come avviare il motore a freddo ?

Posizionare l'interruttore su 1, premere più volte la pompa di primer, mettere lo starter in posizione, tirare lentamente il cordone fino a resistenza poi tirare rapidamente. Dopo l'avviamento, riportare lo starter dopo 20-30 secondi e lasciar scaldare 2-3 minuti al minimo.

Cosa fare se il motore non si avvia ?

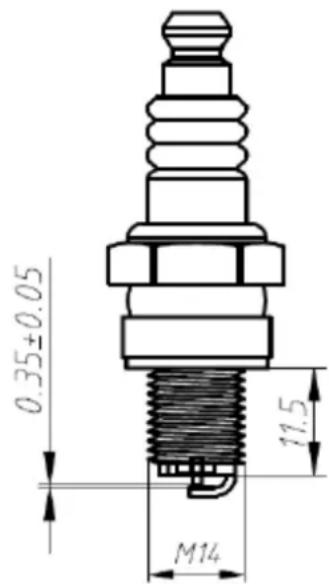

Verificare il serbatoio (benzina), sostituire la candela se sporca (distanza 0,6-0,7 mm), pulire il filtro dell'aria, verificare l'arrivo di carburante e la scintilla. Se il motore è annegato, rimuovere la candela e asciugarla.

Come mantenere il filtro dell'aria ?

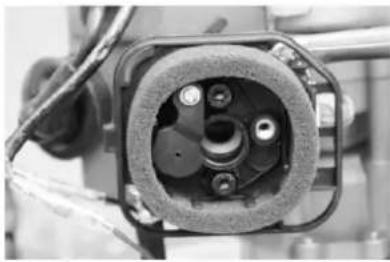

Pulire il filtro dell'aria in schiuma ogni 8 ore di funzionamento con acqua saponata tiepida, lasciare asciugare completamente prima di rimetterlo. Sostituirlo periodicamente.

Quali sono le precauzioni di sicurezza importanti ?

Indossare sempre protezioni acustiche, oculari, guanti e scarpe di sicurezza. Non utilizzare sotto la pioggia o in ambienti chiusi. Tenere i bambini a distanza. Spegnere il motore prima di qualsiasi regolazione o manutenzione.

Si può utilizzare l'apparecchio la domenica ?

L'uso è vietato nelle zone residenziali la domenica e nei giorni festivi, nonché nei giorni feriali dalle 20:00 alle 7:00. Rispettare le normative locali di protezione contro il rumore.

Cosa fare se la potenza diminuisce ?

Verificare e pulire il filtro dell'aria e la candela. Assicurarsi che la miscela carburante sia corretta. Verificare lo scarico e il carburatore. Consultare la sezione dei guasti nel manuale.

Come conservare l'apparecchio dopo l'uso ?

Svuotare il serbatoio, pulire l'apparecchio, riporlo in un luogo asciutto e al riparo dai bambini. Rimuovere la candela per evitare avviamenti accidentali.

MANUALE UTENTE FX-LBS126 Fuxtec

VERSIONE ITALIANA....70

VERSION ESPANOLA 90

VERSAO PORTUGUESA....111

NEDERLANDSE VERSIE 131

SVENSK VERSION 151

VERSIONE ITALIANA....70

1. Introduzione ....71

2. Dettaglio fornitura....71

3. Fasce orarie di utilizzo ....71

4. Pittogrammi di sicurezza sulla macchina e all'interno delle istruzioni....72

5. Uso prescritto/non prescritto....72

6. Rischi residui e sicurezza sul lavoro....73

7. Uso del carburante ....77

8. Panoramica dell'apparecchio 78

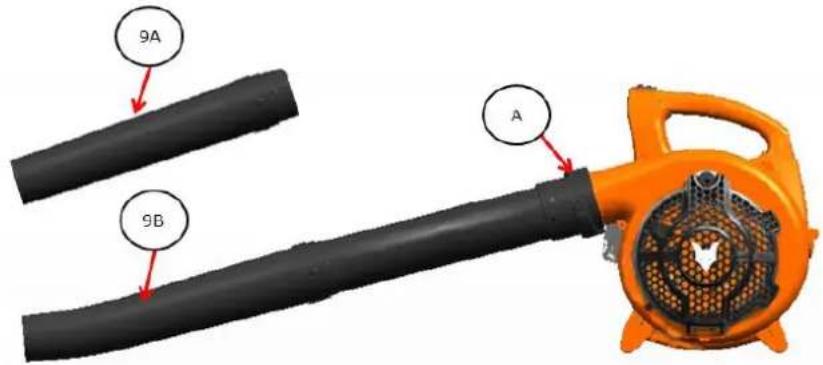

9. Configurazione modalità soffiaggio....79

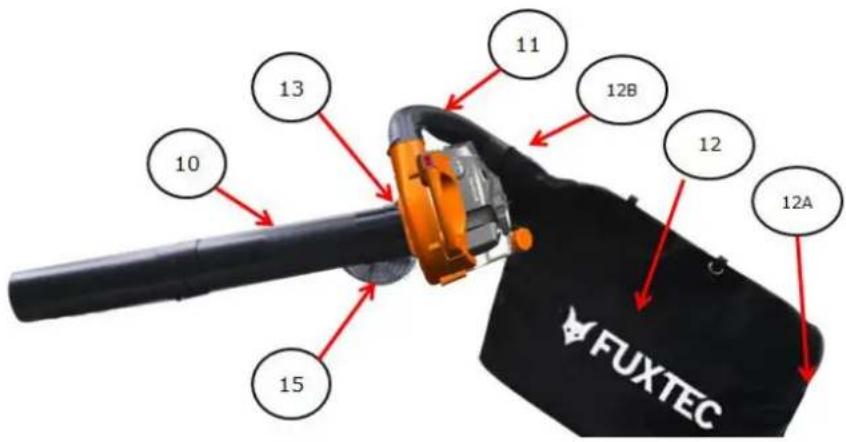

10. Configurazione modalità aspirazione ....79

11. Messa in funzione – Rifornimento, olio motore a 2 tempi....80

12. Avvio/arresto del soffiatore....82

13. Indicazioni operative 83

14. Manutenzione e cura....83

15. Dati tecnici 85

16. Risoluzione dei problemi 87

17. Servizio clienti....88

18. Garanzia....88

19. Istruzioni per lo smaltimento ....88

20. Dichiarazione di conformità UE....89

VERSION ESPANOLA 90

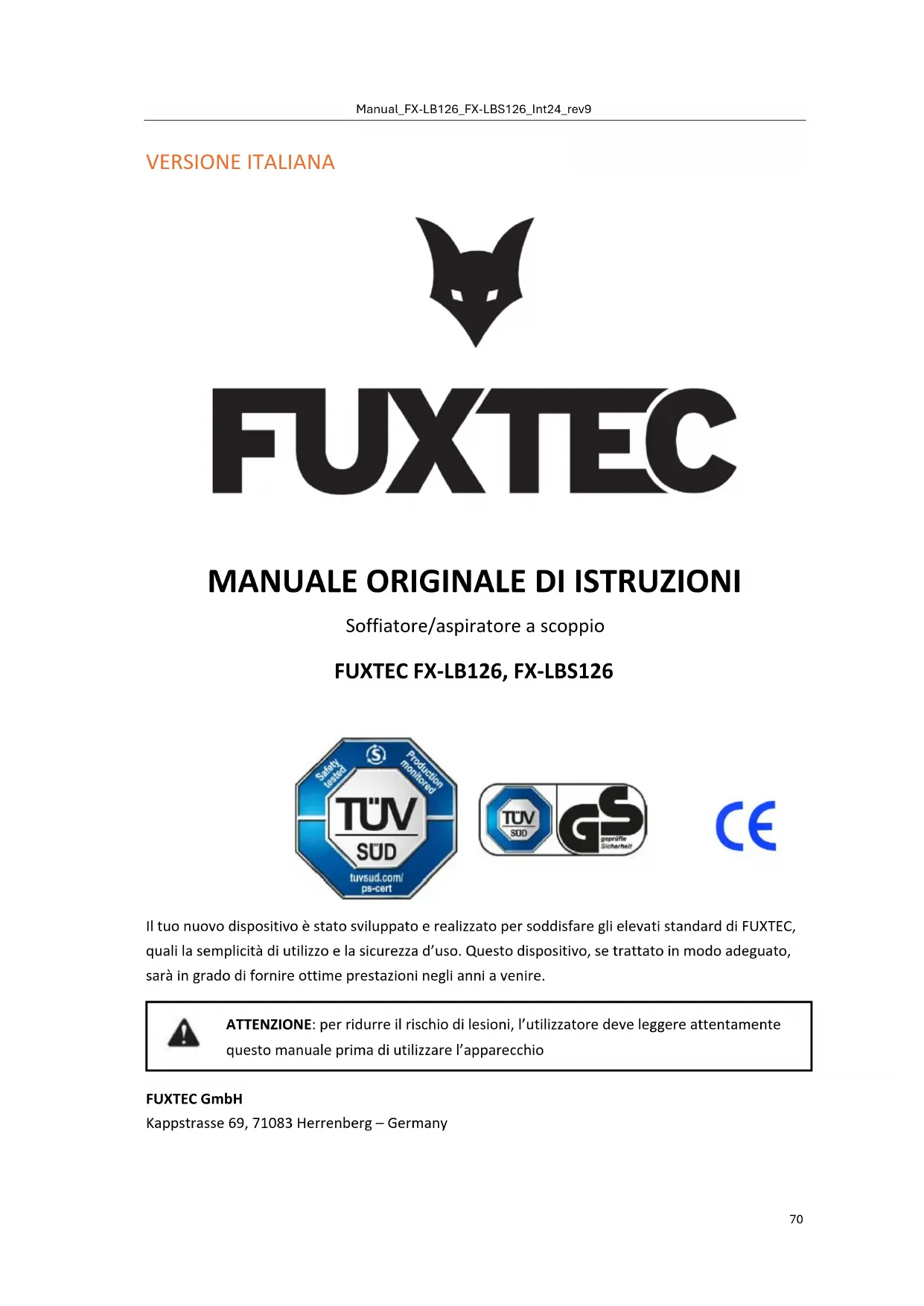

MANUALE ORIGINALE DI ISTRUZIONI

Soffiatore/aspiratore a scoppio

Il tuo nuovo dispositivo è stato sviluppato e realizzato per soddisfare gli elevati standard di FUXTEC, quali la semplicità di utilizzo e la sicurezza d'uso. Questo dispositivo, se trattato in modo adeguato, sarà in grado di fornire ottime prestazioni negli anni a venire.

ATTENZIONE: per ridurre il rischio di lesioni, l'utilizzatore deve leggere attentamente questo manuale prima di utilizzare l'apparecchio

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg – Germany

61. Introduzione

Desideriamo ringraziarvi per l'acquisto di questo soffiatore prodotto dalla nostra azienda. Le istruzioni qui presenti vi mostreranno come utilizzare al meglio l'apparecchio. Prima del suo utilizzo raccomandiamo di leggere attentamente il seguente manuale d'uso, di utilizzare l'apparecchio correttamente e di lavorare in sicurezza. In ragione dei continui interventi di sviluppo attuati sull'apparecchio, segnaliamo inoltre l'eventualità che non tutti i particolari della macchina coincidano con quelli esposti nel manuale d'utilizzo, pertanto ci scusiamo per il disagio arrecato.

62. Dettaglio fornitura

• Soffiatore a scoppio FX-LB126
  • 1x tubo di soffiaggio (elemento centrale)
• 1x Blasrohr für befestigten Untergrund gerade Ausführung
• 1x tubo di soffiaggio per superfici rigide (versione dritta)
• Tubo di aspirazione in 2 pezzi (per il modello FX-LBS126)
• Sacchetto di raccolta foglie e tubo di collegamento piegato (per il modello FX-LBS126)
• Borsa degli attrezzi
• Istruzioni per l'uso

Controllare il contenuto della scatola dopo avere rimosso gli imballaggi, al fine di verificare:

• La completezza del materiale fornito
• Eventuali danni causati dal trasporto

Presentare immediatamente reclamo alla ditta venditrice, fornitrice o al produttore. Ritardati reclami non possono essere accettati.

63. Fasce orarie di utilizzo

Conformemente alla direttiva europea sul contenimento del rumore ambientale del settembre 2002, i soffiatori non possono essere utilizzati in quartieri esclusivamente residenziali, piccoli insediamenti, aree di ricreazione, cliniche e strutture termali, strutture ricettive, nonché in ospedali e strutture di ricovero nelle giornate domenicali e nei giorni festivi, così come nei giorni feriali, dalle ore 20 alle ore 7. Si raccomanda di prestare attenzione anche alle disposizioni locali in materia di protezione dal rumore.

64. Pittogrammi di sicurezza sulla macchina e all'interno delle istruzioni

I simboli sottostanti forniscono importanti informazioni sul prodotto o avvertenze di utilizzo.

Attenzione	Indossare dispositivi di protezione per gli occhi e per la testa.	Leggere attentamente il manuale di istruzioni	Indossare abiti da lavoro	Indossare sempre guanti da lavoro	Indossare scarpe di sicurezza	Vietato l'uso di flamme libere! Rischio d'incendio!

Situazione di pericolo o pericolo imminente. La mancata osservanza di tali avvertenze può comportare lesioni o provocare danni materiali.

Avvertenze importanti per il corretto utilizzo dell'apparecchio. La mancata osservanza di tali avvertenze può causare guasti all'apparecchio.

?Avvertenze di utilizzo. Queste avvertenze aiutano l'utilizzatore a sfruttare in maniera

ottimale tutte le funzioni dell'apparecchio. Tale simbolo può apparire nelle istruzioni per il montaggio, l'utilizzo e la manutenzione dell'apparecchio. In questi casi vengono fornite spiegazioni su come procedere.

65. Uso prescritto/non prescritto

Il soffiatore/aspiratore alimentato a benzina è destinato esclusivamente al soffiaggio e all'aspirazione di foglie e fogliame. L'uso prescritto dell'apparecchio non può prescindere dalla lettura e relativa messa in pratica delle istruzioni contenute nel manuale d'uso. Prima e dopo l'utilizzo è necessario ispezionare l'apparecchio per verificare la presenza di danni meccanici sullo stesso. In caso di riparazioni indispensabili, rivolgersi al rivenditore specializzato di fiducia.

Possono essere impiegate esclusivamente parti di ricambio autorizzate dal produttore e/o parti originali. L'apparecchio può essere utilizzato solo in aree all'aperto.

In caso di utilizzo di parti di ricambio non autorizzate dal produttore e/o non originali, l'utilizzatore risponde totalmente dei danni eventualmente cagionati a cose e/o a persone. Si esclude pertanto in tale ambito qualsiasi responsabilità a carico del produttore.

Qualsiasi altro impiego che differisce da quelli sopra indicati configura un uso non prescritto:

• L'uso prescritto dell'apparecchio è dettato anche dalla lettura e relativa messa in pratica delle istruzioni contenute nel manuale

• In caso di utilizzo di parti di ricambio non autorizzate e/o non originali, l'utilizzatore risponde totalmente dei danni eventualmente cagionati a cose e/o persone, escludendo qualsiasi tipo di responsabilità da parte del produttore

• Qualsiasi altro impiego che differisce da quelli sopra indicati configura un uso non prescritto

• Leggere e attenersi alle istruzioni del produttore per l'utilizzo, la manutenzione e la riparazione dell'apparecchio e seguire le disposizioni di sicurezza contenute nel manuale
• Devono essere tenute in considerazione le disposizioni in materia di prevenzione degli infortuni, nonché i vari regolamenti vigenti in tema di igiene e sicurezza sul luogo di lavoro
• Ulteriori utilizzi non sono ritenuti utilizzi prescritti. Il produttore non risponde per danni di qualsiasi natura risultanti da tali utilizzi impropri. In dette circostanze il rischio ricade totalmente sull'utilizzatore
• Modifiche personali apportate all'apparecchio escludono la responsabilità da parte del produttore in relazione ai danni di qualsiasi natura potenzialmente procurati
• Il dispositivo può essere equipaggiato, utilizzato e manutenuto solo da persone aventi familiarità con esso e che sono a conoscenza dei rischi derivanti dal relativo utilizzo. Gli interventi di manutenzione possono essere effettuati esclusivamente dal produttore o dai centri di assistenza autorizzati
• L'apparecchio non può essere utilizzato in aree caratterizzate da rischio esplosione o essere esposto alla pioggia

66. Rischi residui e sicurezza sul lavoro

Anche in caso di utilizzo prescritto e nonostante il rispetto di tutte le disposizioni in materia di sicurezza per l'utilizzo conforme alle caratteristiche costruttive dell'apparecchio, possono tuttavia sussistere rischi residui. I rischi residui possono essere ridotti al minimo se ci si attiene alle avvertenze contenute nel capitolo 5 "Uso prescritto/non prescritto", nonché alle istruzioni per l'uso nella loro globalità.

• Il rispetto delle istruzioni e la cautela riducono il rischio di lesioni personali e danneggiamenti
• Lesioni a causa di frammenti scagliati in aria
• Pericolo di avvelenamento da monossido di carbonio in caso di utilizzo in ambienti chiusi o non ben areati
• Pericolo di ustioni a causa di parti roventi
• In caso di attività prolungata senza ricorrere all'uso di protezioni acustiche si verificano danni all'udito

Peraltro, nonostante tutte le informazioni fornite e le precauzioni adottate, possono sussistere rischi residui non prevedibili.

Attenzione: Il valore di vibrazioni effettivamente rilevato durante l'utilizzo dell'apparecchio può differire dal dato contenuto nelle istruzioni d'uso e/o indicato dal produttore. Ciò può essere causato dai seguenti fattori, i quali devono essere considerati prima e durante l'utilizzo:

• L'apparecchio è utilizzato in modo idoneo
- Lo stato d'utilizzo dell'apparecchio è ottimale
- Le impugnature e le impugnature opzionali, ove previste, sono montate saldamente al corpo macchina

Prima della messa in funzione di questo prodotto, leggere le seguenti avvertenze e le disposizioni di sicurezza vigenti all'interno del proprio stato di residenza, al fine di proteggere sé stessi e gli altri da eventuali lesioni.

?? Conservare sempre le presenti disposizioni di sicurezza (istruzioni d'uso) unitamente

all'apparecchio

L'apparecchio può essere manovrato esclusivamente da persone con sufficiente grado di

esperienza. Le riparazioni dell'apparecchio devono essere effettuate dal produttore o da ditte autorizzate.

Primi passi

• Coloro che utilizzano il macchinario per la prima volta, devono ricevere da un operatore esperto istruzioni pratiche di utilizzo e dispositivi di protezione personale
• Prestare la massima attenzione e agire con criterio nell'utilizzo del macchinario. Se si è stanchi o sotto l'effetto di droghe, alcool o medicinali, non è consentito l'utilizzo del dispositivo. Un momento di disattenzione nell'utilizzo dell'apparecchio può provocare gravi lesioni
• Familiarizzare con l'apparecchio prima dell'utilizzo dello stesso. Utilizzatori non adeguatamente formati possono mettere a rischio la propria incolumità e quella altrui a causa dell'impiego scorretto del dispositivo
• Fare in modo di avere una posizione stabile e mantenere sempre l'equilibrio. L'utilizzo su una scala, ad esempio, non è consentito
• Non utilizzare l'apparecchio per scopi non prescritti (vedasi capitolo 5 "Uso prescritto/non prescritto")

• Indossare indumenti idonei:

• evitare di indossare gioielli o indumenti larghi che possono rimanere impigliati nell'apparecchio
  o guanti da lavoro e scarpe antinfortunistiche antiscivolo

• retina per capelli in caso di capelli lunghi

- Indossare dispositivi di protezione:

o protezioni acustiche
o occhiali protettivi o protezioni per il viso
o guanti da lavoro
o scarpe antinfortunistiche
- caschetto antinfortunistico certificato, per l'utilizzo in circostanze che possono comportare lesioni al capo

- E' raccomandabile indossare protezioni per le ginocchia e giacca di sicurezza

- Mantenere l'area di lavoro ordinata!

- Tenere in considerazione i vari agenti atmosferici:

○ non utilizzare l'apparecchio in presenza di pioggia
- non utilizzare l'apparecchio in ambienti bagnati o umidi

posticipare i lavori in caso di condizioni atmosferiche sfavorevoli (pioggia, neve, ghiaccio, vento), in quanto in tali contesti il rischio di incidenti aumenta notevolmente
o fare in modo di avere una buona illuminazione
○ non utilizzare l'apparecchio in prossimità di liquidi infiammabili o gas

- Il rumore del motore può impedire di percepire con l'udito eventuali pericoli presenti nelle zone circostanti, pertanto familiarizzare con tali aree per evitare inconvenienti

• Non lasciare mai l'apparecchio incustodito

- Durante le pause di lavoro posizionare l'apparecchio in modo tale che non rappresenti pericolo per gli altri. Assicurarsi che il dispositivo non venga utilizzato da soggetti non autorizzati.

• L'utilizzo dell'apparecchio non è consentito a minorenni

- Tenere l'apparecchio a distanza da persone e bambini durante il suo utilizzo

- L'utilizzatore è responsabile per incidenti o pericoli gravanti su altre persone e loro proprietà

• Non consentire ad altre persone, in particolare a bambini, di toccare l'apparecchio o il motore

- Prestare attenzione a non sovraccaricare il dispositivo! Il rispetto dell'adeguato livello prestazionale permette di lavorare più efficacemente e in sicurezza

- Utilizzare l'apparecchio esclusivamente con dispositivi di sicurezza completi di ogni loro parte e correttamente installati. Non apportare modifiche all'apparecchio che possono pregiudicarne la sicurezza d'uso.

- Arrestare l'apparecchio ed estrarre il connettore dalla candela nei seguenti casi:

• contatto dell'apparecchio con suolo, rocce, chiodi o altri corpi estranei, a seguito del quale è necessario controllare il dispositivo per verificare la presenza di danni
  o lavori di riparazione, di manutenzione e di pulizia
• risoluzione di inconvenienti (es. ostruzione del tubo di soffiaggio)
  o trasporto e stoccaggio
  o abbandono del luogo di lavoro, anche in caso di brevi pause

- Fare attenzione alle parti rotanti! Rischio di lesioni!

- Attenzione! Non lavorare in prossimità di finestre aperte, ecc.

- Attenzione! Indossare dispositivi di protezione acustica! Questo apparecchio emette livelli di suono elevati

- Si raccomanda di utilizzare l'apparecchio esclusivamente in orari consoni, ovvero non di primo mattino o a sera inoltrata, poiché in queste fasce orarie si arreca disturbo ad altri

- Si raccomanda di rimuovere con strumenti adatti (rastrello, scopa) corpi estranei dall'area di lavoro prima di iniziare le operazioni di soffiaggio/aspirazione.

- Si raccomanda di inumidire leggermente le superfici o di utilizzare strumenti di irrigazione quando si opera in ambienti caratterizzati da forte presenza di sostanze polverose

- Si raccomanda di predisporre il tubo di soffiaggio in modo da indirizzare il flusso d'aria esclusivamente sul terreno

Curare scrupolosamente l'apparecchio:

• Pulire l'apparecchio dopo ogni utilizzo
• Svuotare il serbatoio dopo ogni impiego
• Mantenere le impugnature pulite e prive di residui di lubrificante.
• Seguire le prescrizioni per la manutenzione.

Controllare l'apparecchio per rilevare presenza di danni:

• Prima di riutilizzare l'apparecchio deve essere scrupolosamente verificata la piena funzionalità e integrità dei dispositivi di protezione.
• Verificare che le parti mobili funzionino ottimamente, che non si inceppino e che non siano danneggiate. Tutte le parti devono essere montate correttamente e devono soddisfare tutti i requisiti per poter assicurare l'utilizzo in piena sicurezza dell'apparecchio.
• Dispositivi di protezione e parti danneggiate devono essere fatte adeguatamente riparare o sostituire dal produttore o da un'officina autorizzata, salvo la presenza di indicazioni specifiche a riguardo presenti nel manuale d'istruzioni.
• Adesivi di sicurezza danneggiati o non leggibili devono essere sostituiti.
  • Non inserire mai chiavi nell'apparecchio!
• Verificare sempre prima dell'accensione di aver rimosso chiavi o attrezzi.
• Stoccare i dispositivi inutilizzati in un luogo asciutto e non accessibile a bambini.
  • Non effettuare in autonomia riparazioni sulla macchina.

Non effettuare riparazioni ulteriori rispetto a quelle descritte nel capitolo “Manutenzione e cura”, bensì rivolgersi direttamente al produttore o ad un’officina autorizzata.

Le riparazioni da eseguire su altre parti dell'apparecchio devono essere effettuate dal produttore o da un'officina autorizzata.

Utilizzare esclusivamente parti originali! L'utilizzo di altre parti di ricambio o accessori può comportare pericoli per l'utilizzatore. Il produttore non risponde di eventuali danni risultanti da tali utilizzi.

67. Uso del carburante

Il carburante e i vapori da esso rilasciati sono facilmente infiammabili e, a seguito di inalazione o contatto con la pelle, possono provocare gravi conseguenze. Pertanto, è necessario adottare prudenza nel maneggio di carburante e provvedere ad una buona areazione.

• Arrestare il motore prima del rifornimento e lasciare raffreddare l'apparecchio.
• Evitare di usare fiamme libere durante la procedura di rifornimento.
• Indossare guanti durante il rifornimento.
  • Non effettuare rifornimenti in ambienti chiusi (pericolo d'esplosione).
• Non rovesciare a terra carburante o olio. Pulire immediatamente l'apparecchio in caso di rovesciamento di carburante o olio. Sostituire gli indumenti se gli stessi sono entrati in contatto con carburante o olio.
  • Non far penetrare carburante nel terreno.
• Dopo il rifornimento, richiudere accuratamente il tappo del serbatoio e controllare che lo stesso non si allenti durante il funzionamento.
• Assicurarsi che il tappo del serbatoio e i condotti del carburante non presentino perdite. In caso di perdite l'apparecchio non può essere messo in uso.
• Trasportare e stoccare il carburante esclusivamente in taniche contrassegnate e previste per l'uso specifico.
• Non trasportare o stoccare carburante in prossimità di materiali parzialmente o altamente infiammabili, nonché vicino a scintille e/o a fiamme libere. Tenere i bambini a distanza dal carburante.

• Effettuare l'avvio dell'apparecchio collocandosi a debita distanza dal punto in cui è stato effettuato il rifornimento.

• Panoramica dell'apparecchio

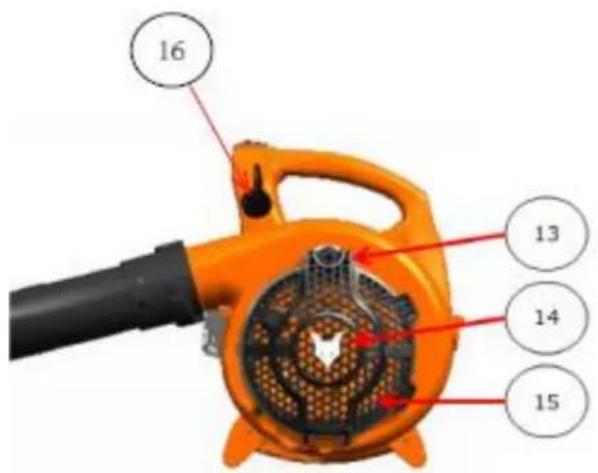

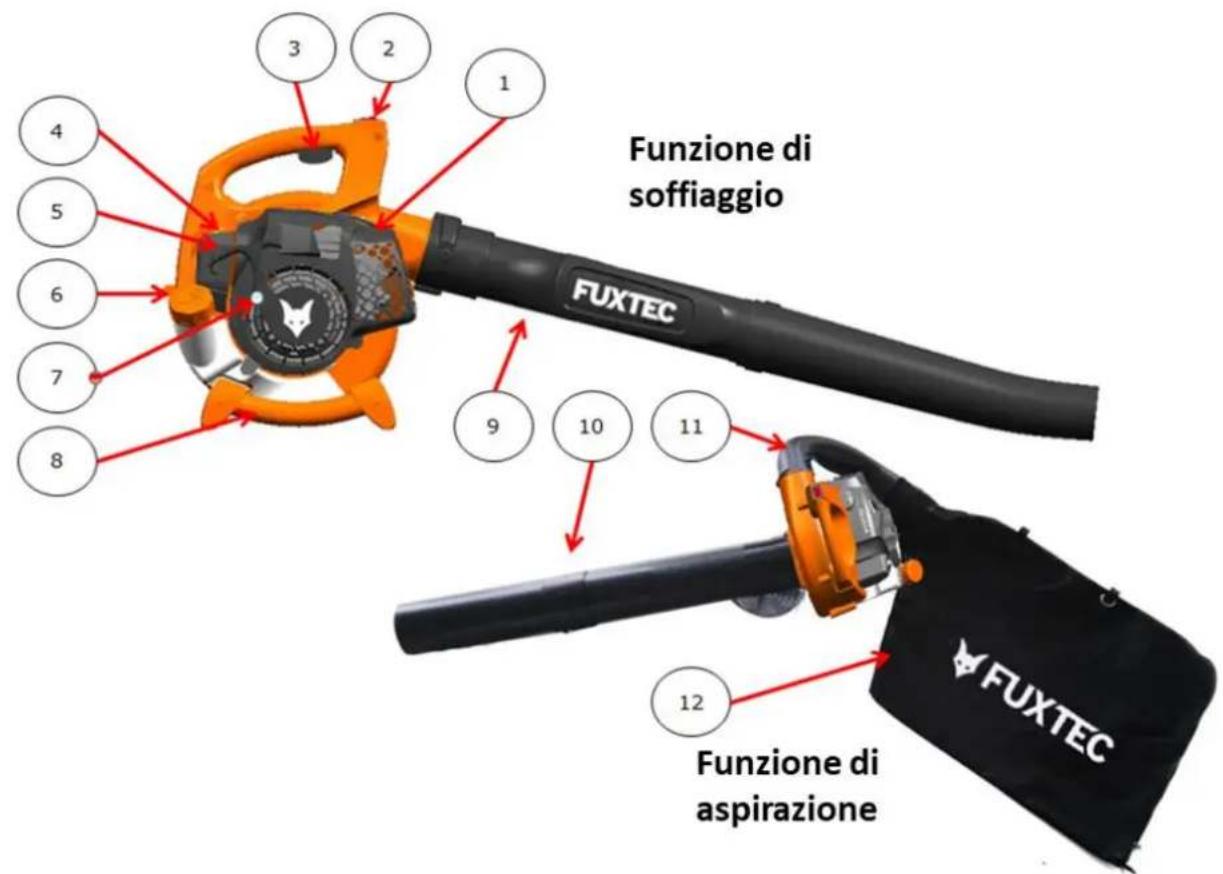

Funzione di soffiaggio 4 5 6 7 8 3 2 1 9 10 11 12 Funzione di aspirazione FUXTEC

2.Interruttore ON/OFF

3. Leva del gas

4. Tappo filtro aria

5. Choke

6. Serbatoio con tappo

7.Dispositivo d’avviamento (corda d’avviamento)

8. Impugnatura inferiore

9. Tubo di soffiaggio a doppia sezione

10. Tubo di aspirazione a doppia sezione (unità di aspirazione)

11. Tubo di aspirazione piegato

12. Sacco di raccolta

13. Blocco presa di aspirazione

14. Lama di trinciatura

15. Griglia di protezione aspiratore

16. Leva di bloccaggio regime motore

16 13 14 15

69. Configurazione modalità soffiaggio

Attenzione: spegnere sempre il motore prima di effettuare lavori di montaggio o di riparazione!

Indossare guanti da lavoro durante le operazioni di montaggio per proteggersi da lesioni da taglio.

Collegare le due sezioni del tubo di soffiaggio e posizionarle sull'unità principale.

Assicurarsi di avere stretto il tubo fino in fondo e fissarlo con la vite A. Utilizzo del tubo a doppia sezione:

- 9A per superfici pavimentate come marciapiedi, vialetti, ecc.

- 9B per superfici erbose.

9A 9B A

70. Configurazione modalità aspirazione

1. Inserire il tubo di aspirazione piegato 11 attraverso l'ampia apertura del sacchetto di raccolta 12A e spingere il lato più sottile del tubo attraverso l'apertura stretta 12B
2. Avvitare il tubo di aspirazione piegato 11, ora collegato al sacchetto di raccolta foglie 12, sull'unità principale
3. Ora aprire la serratura 13 della griglia di aspirazione dell'aria 15
4. Inserire i due tubi di aspirazione 10 l'uno nell'altro e posizionarli sull'unità principale con la griglia di protezione aperta 15
5. Assicurarsi che l'unità di aspirazione 10 sia posizionata correttamente e ruotarla fino in fondo.

10 13 11 12B 12 12A 15 FUXTEC

71. Messa in funzione – Rifornimento, olio motore a 2 tempi

L'apparecchio non viene consegnato con miscela di carburante al suo interno.

Effettuare il rifornimento dell'apparecchio come descritto nel presente capitolo "Messa in funzione – rifornimento, olio motore a 2 tempi". Il dispositivo è alimentato con miscela 50:1 a base di benzina normale (senza piombo) e olio motore a 2 tempi.

Quando si maneggia benzina è necessario un più elevato grado di attenzione. Evitare assolutamente di fumare e di utilizzare fiamme libere, in quanto sussiste pericolo di esplosione.

Benzina:

Numero minimo di ottani: 91 RON, senza piombo

• Non effettuare rabbocchi con benzina al piombo, gasolio o altri carburanti non consentiti.
• Non utilizzare benzina con numero di ottani inferiore a 91 RON. Ciò può far surriscaldare il motore e provocare danni allo stesso.
• Se si impiega l'apparecchio costantemente ad elevato numero di giri, utilizzare benzina con numero di ottani più elevato.
• Per ragioni di carattere ambientale si raccomanda l'uso di benzina senza piombo. L'utilizzo di carburanti E10 non è consentito.

Olio motore a 2 tempi

Non utilizzare olio motore a quattro tempi oppure olio motore a 2 tempi per motori fuoribordo raffreddati ad acqua, nonché miscela pronta reperibile presso stazioni di

rifornimento.

Rapporto di miscelazione 50:1

Benzina	Olio motore a 2 tempi (50:1)	Benzina	Olio motore a 2 tempi (50:1)
1 litro	0,020 litri	5 litri	0,100 litri
2 litri	0,040 litri	10 litri	0,200 litri

• Prestare attenzione alla corretta misurazione della quantità d'olio, in quanto piccoli aggiustamenti di quantità dello stesso nella miscela si ripercuotono fortemente sul rapporto di miscelazione.
• Non modificare il rapporto di miscelazione, in quanto ciò provoca formazione maggiore di residui di combustione, aumento del consumo di carburante, peggioramento delle prestazioni e possibile danneggiamento del motore.

Miscelare la benzina e l'olio in una tanica contrassegnata specifica per tali usi e dotata di protezione di sovrappieno.

1. Introdurre inizialmente metà della quantità di benzina da miscelare.
2. Introdurre di seguito tutta la quantità d'olio da utilizzare.
3. Agitare la miscela.
4. Versare all'interno il carburante residuo.

I carburanti possono essere stoccati per un periodo di tempo limitato, in quanto soggetti ad invecchiamento. Carburanti e miscele conservate a lungo possono provocare problemi di accensione. Per questo motivo, si raccomanda di miscelare solo la quantità di carburante necessaria per coprire gli utilizzi da effettuare nell'arco di un mese.

Tenere le taniche di carburante fuori dalla portata dei bambini.

Rifornimento del soffiatore

Spegnere il motore, far raffreddare il dispositivo!

• Indossare guanti da lavoro!
• Evitare il contatto con pelle e occhi (indossare occhiali protettivi)!

• Fare attenzione assolutamente al "maneggio di carburante"

• Effettuare i rifornimenti esclusivamente all'aperto o in ambienti sufficientemente areati.

• Effettuare la pulizia dell'area circostante a quella in cui si effettua il rifornimento. Residui di sporcizia nel serbatoio provocano malfunzionamenti.
• Agitare la tanica contenente la miscela di carburante prima del rifornimento.
• Aprire attentamente il tappo del serbatoio (10), in modo da poter scaricare l'eventuale sovrappressione creatasi all'interno del serbatoio.
• Versare la miscela attentamente fino a raggiungere la base inferiore del bocchettone di riempimento.
• Chiudere nuovamente il tappo del serbatoio.
• Assicurarsi che il tappo del serbatoio non presenti perdite.
• Pulire il tappo del serbatoio e le superfici circostanti.
• Verificare che non vi siano perdite nel serbatoio e nelle tubazioni del carburante.
• Azionare eventualmente il primer (24).
• Allontanarsi opportunatamente dal punto di rifornimento prima di avviare il motore.

72. Avvio/arresto del soffiatore

Il dispositivo non deve essere messo in funzione prima di aver letto il presente manuale di istruzioni, ovvero prima di poter essere in grado di rispettare tutte le avvertenze e aver montato l'apparecchio completamente e conformemente alle disposizioni!

• Avviare il dispositivo solo quando l'apparecchio è completamente assemblato.

• Poggiare l'apparecchio a terra per procedere con l'avviamento e tenerlo saldamente.

• Mantenersi a distanza da materiali infiammabili.

• Mantenere una posizione stabile.
• Poggiare la macchina a terra di fronte a sé.

• Afferrare la corda d'avviamento con l'intera mano destra.

• Afferrare l'apparecchio con la mano sinistra servendosi dell'impugnatura superiore.

Avviamento a freddo

1. Spostare l'interruttore di ACCENSIONE/SPEGNIMENTO (2) sulla posizione 1.
2. Premere più volte dolcemente il primer posizionato sotto la leva del gas (5) e attendere che il carburante raggiunga la pompa.
3. Spostare verso l'alto la leva dello starter 5
4. Tirare lentamente la corda di avviamento 7 tramite la relativa impugnatura fino ad avvertire resistenza.
5. Tirare rapidamente la corda di avviamento e rilasciarla poi lentamente.

Non estrarre la corda di avviamento completamente e non far scorrere all'indietro la stessa lasciando la presa sull'impugnatura.

1. Premere dolcemente la leva del gas facendo tornare automaticamente la leva dello starter nella posizione di partenza.

2. Il motore gira al minimo.

3. Prima dell'inizio dei lavori, lasciare girare al minimo il motore per circa 2-3 minuti per farlo riscaldare e iniziare poi a premere dolcemente la leva del gas (2).

4. Per il funzionamento continuo, utilizzare la leva di bloccaggio del numero di giri (16), che consente di utilizzare il regime motore desiderato in modo continuo senza dover spingere con forza l'acceleratore.

Arresto del motore

1. Rilasciare la leva del gas (2)
2. Spostare l'interruttore di ACCENSIONE/SPEGNIMENTO sulla posizione 0.

Avviamento a caldo

1. Spostare l'interruttore di ACCENSIONE/SPEGNIMENTO (2) sulla posizione 1.
2. Non agire sulla leva dello starter
3. Tirare la corda di avviamento per avviare il motore.

73. Indicazioni operative

Effettuare regolarmente le seguenti verifiche prima della messa in funzione dell'apparecchio e durante lo svolgimento del lavoro:

• Afferrare saldamente l'apparecchio con entrambe le mani posizionandole rispettivamente sull'impugnatura anteriore e posteriore.
• L'apparecchio è montato completamente e conformemente alle disposizioni?
• Verificare che tutti bulloni e le viti siano fissate saldamente.
  • L'apparecchio è in buono stato e consente di lavorare in sicurezza?
• Tutte le funzioni di sicurezza forniscono la protezione prevista?
• Il serbatoio del carburante è pieno?
• Il motore e la marmitta sono privi di depositi, fogliame o sostanze lubrificanti?
  • L'impugnatura è pulita e asciutta (non sono presenti residui di olio, grasso o resine)?
• Sul luogo di lavoro non vi sono ostacoli in cui è possibile inciampare?
• Si indossano i dispositivi di protezione richiesti?
• Si ha letto e compreso le disposizioni?
• La leva del gas è azionabile facilmente e il blocco acceleratore funziona correttamente?
  • L'interruttore di ACCENSIONE/SPEGNIMENTO funziona correttamente?
• Assicurarsi che gli ingranaggi siano lubrificati a sufficienza (vedasi sezione “Manutenzione”).

74. Manutenzione e cura

Prima di qualsiasi intervento di manutenzione e pulizia

• Arrestare il motore
• Attendere che il motore si spenga completamente
• Estrarre il connettore della candela (oltre ad impostare il numero di giri al minimo)

Attenzione alle parti rotanti! Pericolo!

Non effettuare lavori di manutenzione in prossimità di fiamme libere, in quanto sussiste rischio d'incendio. Gli interventi di manutenzione e pulizia non indicati nel presente capitolo devono essere eseguiti esclusivamente dal servizio di assistenza.

I dispositivi di sicurezza rimossi per effettuare gli interventi di manutenzione e pulizia devono essere necessariamente ispezionati a fondo e riposizionati sull'apparecchio, prima di utilizzare nuovamente lo stesso.

Manutenzione

Indossare guanti da lavoro per evitare lesioni.

Affinché venga garantita la longevità e l'affidabilità dell'apparecchio, eseguire

regolarmente i seguenti interventi di manutenzione.

Verificare la presenza di difetti evidenti come:

• Fissaggi allentati
• Parti usurate o danneggiate
- Perdite di carburante dal tappo del serbatoio e dalle condutture.

Controllare dopo ogni utilizzo l'apparecchio per verificare la presenza di segni d'usura.

Pulizia del filtro dell'aria/sostituzione

Effettuare la pulizia del filtro dell'aria regolarmente, avendo cura di rimuovere polvere o residui di sporco, al fine di prevenire:

--perdita di performance,

--difficoltà d'avviamento,

--eccessivo consumo di carburante.

Pulire il filtro ogni 8 ore in caso di utilizzo in ambienti caratterizzati da presenza di sostanze polverose; se vi fosse una concentrazione di polveri particolarmente elevata, eseguire la pulizia ancor più di frequente.

1. Posizionare la leva dello starter su percevitare che residui di sporco raggiungano il carburatore.

2. Rimuovere il filtro dell'aria svitando la vite ad alette.

3. Estrarre il filtro dell'aria in schiuma.

4. Lavare il filtro dell'aria in soluzione tiepida a base di sapone e acqua.

Non tentare di rimuovere lo sporco soffiando, sussiste rischio di lesioni agli occhi!

1. Pulire la parte interna del filtro dell'aria utilizzando un pennello.

2. Far asciugare adeguatamente il filtro dell'aria e inserirlo nuovamente.

3. Apporre nuovamente il tappo del filtro.

Sostituire regolarmente il filtro dell'aria.

Filtri dell'aria danneggiati devono essere sostituiti prima di iniziare l'attività.

Pulizia del filtro del carburante/sostituzione

Se necessario ffettuare il controllo del filtro del carburante. Un filtro del carburante sporco ostacola il flusso di carburante.

Svitare il tappo del serbatoio ed estrarre il filtro del carburante servendosi di un filo con estremità ad uncino.

- Sporco lieve → separare il filtro del carburante dal condotto e pulire il filtro utilizzando della benzina

- Sporco intenso → sostituire il filtro del carburante

Sostituzione candela di accensione/controllo

Non toccare la candela di accensione o il relativo connettore quando il motore è in funzione. Alta tensione! Rischio di ustioni in presenza di motore caldo. Indossare guanti da lavoro!

Effettuare controlli periodici della candela di accensione, compresa la verifica della distanza tra gli elettrodi.

Procedere come di seguito descritto:

1. Estrarre il connettore dalla candela di accensione.

2. Estrarre la candela di accensione con l'apposita chiave fornita in dotazione.

La distanza tra gli elettrodi deve essere compresa tra 0,3 e 0,4 mm.

Effettuare la pulizia della candela se vi sono depositi di sporco su di essa.

Sostituire la candela di accensione:

• se l'isolatore è danneggiato
• se gli elettrodi sono usurati
- se gli elettrodi presentano forti depositi di sporco o olio
- ogni mese, in caso di utilizzo frequente
Utilizzare le seguenti candele: Torch BMR6A

0.35±0.05 M14 11.5

Verifica scintilla d'accensione

1. Estrarre il connettore dalla candela di accensione.
2. Estrarre la candela con la chiave fornita in dotazione.
3. Posizionare il connettore sulla candela.
4. Premere la candela di accensione contro il vano motore servendosi di una tenaglia isolata (non eseguire tale operazione vicino all'alloggiamento della candela)
5. Spostare l'interruttore di ACCENSIONE/SPEGNIMENTO in posizione "On".
6. Tirare con forza la corda di avviamento tramite la relativa impugnatura.
   Se la candela funziona correttamente verrà prodotta una scintilla visibile tra gli elettrodi.

Marmitta/scarico

Non stringere le viti della marmitta quando il motore è caldo.

1. Controllare regolarmente che le viti (D) del silenziatore non si siano allentate. → Se sono allentati, serrarli a mano.

2. Pulire lo scarico regolarmente dopo ogni utilizzo.

Cura

Pulire minuziosamente l'apparecchio dopo ogni utilizzo, al fine di garantirne l'ottima funzionalità.

• Pulire il guscio esterno con una spazzola morbida o un panno asciutto.
  L'utilizzo di acqua, solventi e prodotti di lucidatura non è consentito.
• Verificare che le prese di ventilazione per il raffreddamento del motore non siano ostruite (pericolo di surriscaldamento).
• Pulire e oliare regolarmente tutte le parti mobili.
  Non utilizzare grasso in questa fase! Utilizzare esclusivamente olio ecologico.

Attenzione: le manutenzioni non eseguite regolarmente potrebbero causare gravi danni alla macchina e nuocere gravemente alla salute delle persone.

75. Dati tecnici

Descrizione

FUXTEC soffiatore / aspiratore 3 in 1

Numero massimo di giri 700 W a 7.000 min -1

Numero di giri al minimo 3.000 ± 200 min -1

Cilindrata 26 cm ^4

Volume dell'aria medio 0.2 m³/s

Max. Velocità di soffiaggio 71 m/s

Capacità sacco di raccolta 45 l

Capacità serbatoio. 0,45 l

Miscela benzina a 2 tempi 50:1

Livello potenza acustica garantito LwA 112 dB (A)

Peso (serbatoio vuoto) 5,6 kg

ATTENZIONE: è possibile utilizzare esclusivamente pezzi di ricambio originali certificati, come indicato in queste istruzioni per l'uso. Pezzi di ricambio non certificati possono causare gravi lesioni.

76. Risoluzione dei problemi

1. Problemi durante l'accensione

Situazione		Causa	Soluzione
Nessuna scintilla di accensione	Candela di accensione	Deposito di carbonio tra i diodi della candela di accensione	Pulizia candela di accensione. Regolazione distanza elettrodi: 0,3 - 0,4 mm Sostituzione candela
	Altro	Bobina di accensione difettosa o magnete del volano troppo debole	Sostituzione della bobina di accensione e/o del volano
Scintilla di accensione debole	Compressione	Troppa benzina nella camera di combustione, carburante di bassa qualità o acqua nel serbatoio	Togliere la candela e lasciarla asciugare, sostituire il carburante.
	Il carburatore non pompa più olio	Condotto dell'olio bloccato	Pulizia del carburatore e dei condotti
	Flusso olio regolare, ma compressione debole	Fascia elastica del pistone usurata, candela di accensione non stretta saldamente*, testata del cilindro non serrata, errato gioco della valvola o errata fasatura accensione	Sostituzione*Avvitamento Sostituzione o regolazione
	Flusso olio regolare e buona scintilla di accensione	Cattivo contatto tra la candela e il connettore	Sostituire o verificare

1. Problemi durante il funzionamento

Situazione	Causa	Soluzione
Il motore non si avvia	Lo starter è in posizione "AVVIAMENTO A FREDDO", il sistema di scarico è bloccato, afflusso di aria assente, gli elementi mobili sono usurati, la scintilla di accensione è debole, gioco eccessivo delle valvole, la testata del cilindro è sporca	Aprire lo starter, sostituire il sistema di scarico, controllare e/o sostituire la bobina di accensione, regolare il volano e la candela di accensione
Fuoriuscita carburante	Condotti del carburante ostruiti o distanza elettrodi candela non corretta	Sostituire i condotti del carburante e, se necessario, il carburatore; regolare la distanza degli elettrodi
Motore rumoroso	Posizione errata dello starter, albero a camme danneggiato	Controllare che la leva dello starter si trovi nella posizione per l'avviamento a freddo Controllare/sostituire l'albero a camme
Perdite dal carburatore	Guasto della valvola di ritegno sul tappo del serbatoio	Sostituire il tappo del serbatoio del carburante
	Guarnizione carburatore consumata	Sostituire il carburatore o la guarnizione

77. Servizio clienti

Far riparare l'apparecchio solo da personale qualificato ed esclusivamente con ricambi originali, al fine di garantire l'utilizzo in sicurezza dell'apparecchio.

Se non si dispone degli indirizzi dei centri di assistenza autorizzati, si prega di contattare il punto vendita dove è stato acquistato l'apparecchio.

La garanzia ha una validità di 24 mesi a partire dalla data di acquisto. Conservare la ricevuta d'acquisto in un luogo sicuro. Sono esclusi dalla garanzia i componenti soggetti ad usura e i danni causati da uso improprio, sovraccarico, modifiche tecniche, uso di accessori non idonei e/o di parti di ricambio non originali e tentativi di riparazione da parte di personale non qualificato. Le riparazioni in garanzia possono essere effettuate esclusivamente da rivenditori specializzati autorizzati.

79. Istruzioni per lo smaltimento

Contattare il proprio comune per lo smaltimento dell'apparecchio. Smaltire preventivamente tutti i materiali di consumo come benzina e olio.

80. Dichiarazione di conformità UE

Con la presente,

dichiara che la macchina descritta di seguito, nello stato costruttivo e nella versione commercializzata, è conforme ai requisiti fondamentali e alle disposizioni in materia di sicurezza e salute delle direttive CE elencate.

La presente dichiarazione si riferisce esclusivamente all'apparecchio nelle condizioni in cui è stato immesso sul mercato, e non riguarda le parti aggiunte e/o gli interventi effettuati successivamente dall'utente finale.

1. Prodotto / Funzione: Soffiatore/aspiratore a scoppio
2. Modello della macchina: FX-LB126, FX-LBS126
3. Numero di serie: LB126-xxxx, LBS126-xxxx
4. Direttive CE applicabili: Direttiva CE sui macchinari 2006/42/CE
   Direttiva sui gas di scarico di fase II 2012/46/CE
   Direttiva CE sulle emissioni acustiche 2000/14/CE

Livello potenza acustica misurato LpA 96 dB (A)

Livello potenza acustica garantito LwA 112 dB (A)

Conservazione della documentazione tecnica:

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Germany

L. Zirkler, Amministratore Delegato

VERSION ESPANOLA
