Producttype	Thermische bladblazer
Merk	Fuxtec
Model	FX-LBP165T
Maximaal vermogen	2,4 kW bij 6500 t/min
Maximaal luchtvolume	0,32 m³/s
Maximale luchtsnelheid	93 m/s
Brandstoftankinhoud	1,5 L
Mengverhouding (brandstof/olie)	50:1 (eerste vulling 25:1 aanbevolen)
Brandstoftype	Loodvrije benzine SP98 + 2-takt motorolie
Gewicht (lege tank)	10,0 kg
Gegarandeerd geluidsvermogensniveau	LwA 102,2 dB(A)
Bougie-elektrodenafstand	0,6 - 0,7 mm
Motortype	2-takt, enkele cilinder
Leveringsinhoud	Bladblazer, blaaspijp in 2 delen, gereedschapsset, handleiding
Beoogd gebruik	Bladeren blazen buiten
Minimale gebruikleeftijd	18 jaar
Aanbevolen beschermingsmiddelen	Gehoorbescherming, oogbescherming, handschoenen, veiligheidsschoenen
Luchtfilter onderhoud	Elke 8 bedrijfsuren (reiniging of vervanging)
Bougie onderhoud	Maandelijks controleren, vervangen indien vervuild of versleten
Garantie	24 maanden vanaf aankoopdatum
Klantenservice	[e-mail]

Veelgestelde vragen - FX-LBP165T Fuxtec

Welk type brandstof gebruiken?

Gebruik een mengsel van loodvrije benzine SP98 en 2-takt motorolie in een verhouding van 50:1. Voor de eerste vulling wordt een verhouding van 25:1 aanbevolen voor het inrijden.

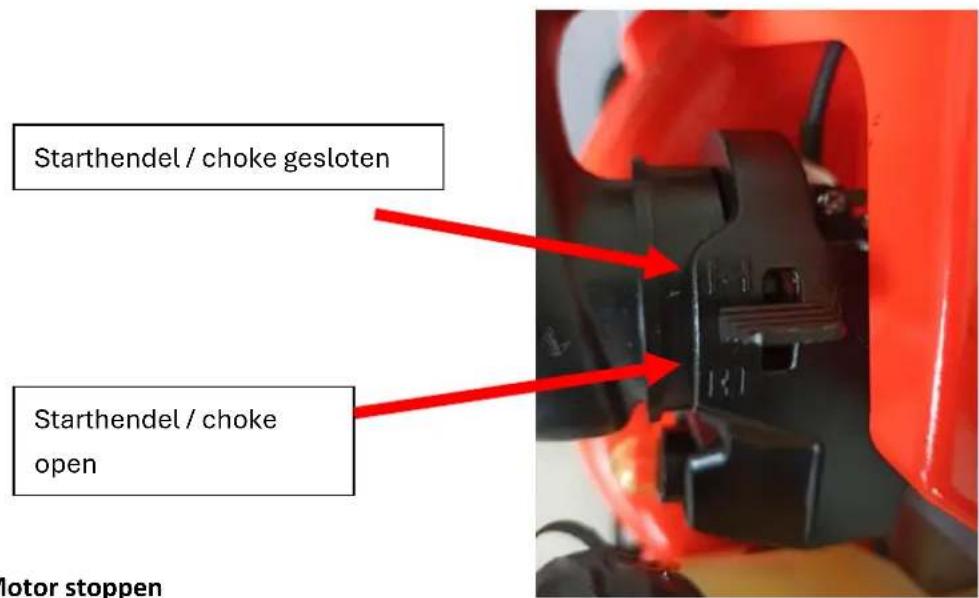

Hoe start ik de motor koud?

Zet de schakelaar op ON, pomp meerdere keren de primer, sluit de choke, zet de gashendel vast, trek langzaam aan het koord tot weerstand en trek dan krachtig door. Na het starten opent u de choke en laat u de motor 8 tot 10 minuten stationair warmlopen.

Wat te doen als de motor niet start?

Controleer het brandstofniveau, de staat van de bougie (elektrodenafstand 0,6-0,7 mm), het luchtfilter en of de bougiestekker goed is aangesloten. Als de motor is verzopen, verminder dan het gas en trek meerdere keren.

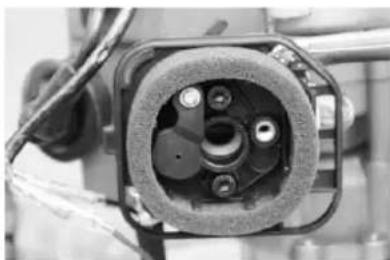

Hoe onderhoud ik het luchtfilter?

Reinig het schuimluchtfilter elke 8 bedrijfsuren. Was het met lauw zeepwater, droog het volledig voordat u het terugplaatst. Vervang het als het beschadigd is.

Wat is de garantieperiode?

De garantie is 24 maanden vanaf aankoopdatum. Slijtageonderdelen en schade door oneigenlijk gebruik zijn uitgesloten.

Kan ik niet-originele onderdelen gebruiken?

Nee, het gebruik van niet-goedgekeurde onderdelen kan gevaarlijk zijn voor de gebruiker en maakt de garantie ongeldig. Gebruik uitsluitend originele Fuxtec-onderdelen.

Hoe berg ik het apparaat op na gebruik?

Leeg de brandstoftank, reinig het apparaat met een borstel of droge doek, draai de schroeven aan en berg het op een droge plaats op, buiten bereik van kinderen.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd gehoorbescherming, oogbescherming, handschoenen en veiligheidsschoenen. Werk niet in de regen, in afgesloten ruimtes of in de buurt van brandbare materialen. Houd kinderen en derden op afstand.

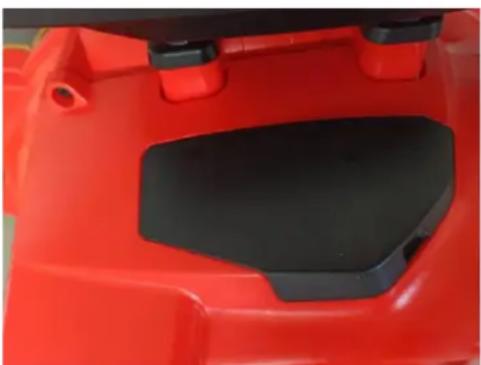

Hoe controleer ik de bougievonk?

Verwijder de bougie, sluit de stekker weer aan, druk de bougie tegen het motorblok, zet de schakelaar op START en trek aan het koord. Er moet een blauwe vonk verschijnen tussen de elektroden.

Kan ik het apparaat in een vochtige omgeving gebruiken?

Nee, stel het apparaat niet bloot aan regen of vocht. Gebruik het alleen bij droog weer om elektrisch risico en mechanische schade te voorkomen.

GEBRUIKSAANWIJZING FX-LBP165T Fuxtec

1. Inleiding....138

2. Omvang van de levering....138

3. Bedrijfsuren 138

4. Veiligheidssymbolen op de machine en in de gebruiksaanwijzing....139

5. Bedoeld/onbedoeld gebruik....139

6. Restrisico's en veilig werken....140

7. Omgaan met brandstoffen 144

8. Overzicht van de machine ....145

9. Montage van de bladblazer....146

10. Inbedrijfstelling - Tanken, 2-takt motorolie....147

11. De bladblazer starten/stoppen s....149

12. Werkinstructies....151

13. Onderhoud en verzorging....151

14. Technische gegevens....154

15. Problemen oplossen....155

16. Klantenservice .... 156

17. Garantie 156

18. Instructies voor verwijdering....156

19. EU-conformiteitsverklaring....157

SVENSK VERSION 158

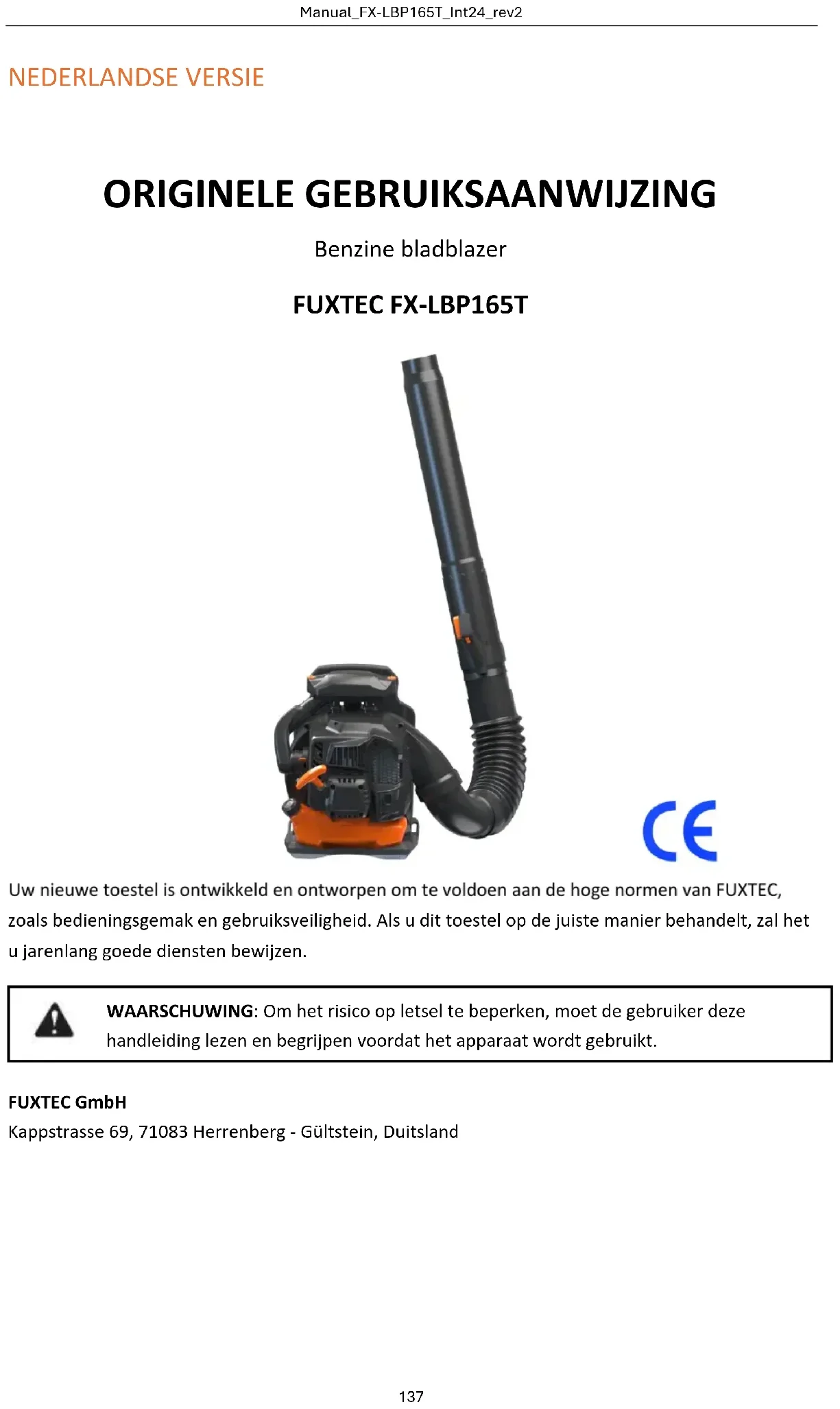

ORIGINELE GEBRUIKSAANWIJZING

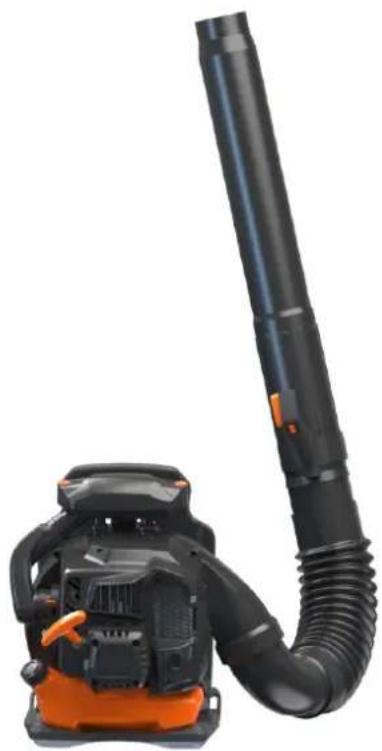

Benzine bladblazer

FUXTEC FX-LBP165T

Uw nieuwe toestel is ontwikkeld en ontworpen om te voldoen aan de hoge normen van FUXTEC, zoals bedieningsgemak en gebruiksveiligheid. Als u dit toestel op de juiste manier behandelt, zal het u jarenlang goede diensten bewijzen.

WAARSCHUWING: Om het risico op letsel te beperken, moet de gebruiker deze handleiding lezen en begrijpen voordat het apparaat wordt gebruikt.

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg - Gültstein, Duitsland

115. Inleiding

Bedankt voor de aankoop van een bladzuiger/blazer van ons bedrijf. In deze gebruiksaanwijzing wordt uitgelegd hoe u de bladzuiger het beste kunt bedienen. Lees voor gebruik deze gebruiksaanwijzing zorgvuldig door, bedien het apparaat op de juiste manier en werk veilig. Het is ook mogelijk dat niet alle details van uw machine overeenkomen met de gebruiksaanwijzing door de verdere ontwikkeling van de machine. Daarom vragen wij om uw begrip.

116. Omvang van de levering

• Bladblazer FX-LBP165T
• 2-delige blaaspijp
  • Gereedschapstas
• Bedieningsinstructies

Controleer na het uitpakken de inhoud van de doos op

• Volledigheid
• Mogelijke transportschade

Breng ons onmiddellijk op de hoogte van eventuele klachten. Latere klachten worden niet in behandeling genomen.

117. Bedrijfsuren

Volgens de Verordening Geluidsbescherming Machines van september 2002 mogen bladblazers niet worden gebruikt in zuivere, algemene en speciale woongebieden, kleine woongebieden, speciale gebieden die worden gebruikt voor recreatie, spa en kliniek gebieden en gebieden voor toeristische accommodatie, evenals op het terrein van ziekenhuizen en verpleeghuizen op zon- en feestdagen en op werkdagen van 20.00 tot 07.00 uur.

Neem ook de afzonderlijke regionale voorschriften voor geluidsbescherming in acht.

118. Veiligheidssymbolen op de machine en in de gebruiksaanwijzing

U kunt symbolische informatie vinden op het typeplaatje van uw bladzuiger.

Ze geven belangrijke informatie over het product of instructies voor het gebruik ervan.

Gevaarlijke situatie of dreigend gevaar. Het niet opvolgen van deze instructies kan leiden tot letsel of schade aan eigendommen.

Belangrijke instructies voor een correcte omgang met het apparaat. Het niet in acht nemen van deze instructies kan leiden tot defecten aan het apparaat.

Gebruiksaanwijzing. Deze instructies helpen u om alle functies van het apparaat optimaal te gebruiken. Installatie, bediening en onderhoud van het apparaat. In dit hoofdstuk wordt

precies uitgelegd hoe u te werk moet gaan.

119. Bedoeld/onbedoeld gebruik

De bladblazer op benzine is uitsluitend bedoeld voor het blazen van bladeren. Tot het bedoelde gebruik behoort ook het lezen en in acht nemen van de gebruiksaanwijzing voor elk gebruik. Het apparaat moet voor en tijdens het gebruik worden gecontroleerd op mechanische schade. Neem contact met ons op als reparaties nodig zijn.

Er mogen alleen originele, door de fabrikant goedgekeurde reserveonderdelen worden gebruikt. De machine mag alleen in de open tuin worden gebruikt.

Als niet-goedgekeurde of niet-originele reserveonderdelen worden gebruikt, is de gebruiker en niet de fabrikant aansprakelijk voor materiële schade of persoonlijk letsel.

Elk ander gebruik dan hierboven beschreven is onjuist gebruik:

• Tot het bedoelde gebruik behoort ook het lezen en opvolgen van de gebruiksaanwijzing.
• Als niet-goedgekeurde of niet-originele reserveonderdelen worden gebruikt, is de gebruiker en niet de fabrikant aansprakelijk voor materiële schade of persoonlijk letsel.
• Elk ander gebruik dan hierboven beschreven is onjuist gebruik.

• Bedoeld gebruik houdt ook in dat de door de fabrikant voorgeschreven bedienings-, onderhouds- en reparatievoorwaarden worden nageleefd en dat de veiligheidsinstructies in de handleiding worden opgevolgd.

• De toepasselijke relevante voorschriften ter voorkoming van ongevallen en andere algemeen erkende gezondheids- en veiligheidsregels op het werk moeten worden nageleefd.

• Elk ander gebruik wordt beschouwd als oneigenlijk gebruik. De fabrikant is niet aansprakelijk voor schade van welke aard dan ook die hieruit voortvloeit: alleen de gebruiker draagt het risico.
• De fabrikant aanvaardt geen aansprakelijkheid voor schade van welke aard dan ook die voortvloeit uit ongeoorloofde wijzigingen aan de machine.
• Het apparaat mag alleen worden opgesteld, gebruikt en onderhouden door personen die ermee vertrouwd zijn en over de gevaren zijn geïnformeerd. Reparatiewerkzaamheden mogen alleen door FUXTEC GmbH worden uitgevoerd.
• Het apparaat mag niet worden gebruikt in een explosiegevaarlijke omgeving of worden blootgesteld aan regen.

120. Restrisico's en veilig werken

Zelfs wanneer ze worden gebruikt waarvoor ze bedoeld zijn, kunnen er nog restrisico's bestaan ondanks het feit dat ze voldoen aan alle relevante veiligheidsvoorschriften als gevolg van het ontwerp dat wordt bepaald door het bedoelde gebruik.

Restrisico's kunnen tot een minimum worden beperkt als de "Bedoeld gebruik" en de "Veiligheidsinstructies" en de gehele gebruiksaanwijzing worden opgevolgd.

• Aandacht en voorzichtigheid verminderen het risico op persoonlijk letsel en schade.
• Letsel door uitgeworpen onderdelen.
• Gevaar voor koolmonoxidevergiftiging bij gebruik in gesloten of slecht geventileerde ruimtes.
• Risico op brandwonden door hete onderdelen.
• Gehoorbeschadiging bij langdurig werken zonder gehoorbescherming.

Bovendien kunnen er, ondanks alle informatie en voorzorgsmaatregelen, niet voor de hand liggende restrisico's zijn.

Waarschuwing: De werkelijke trillingsemissiewaarde die aanwezig is tijdens het gebruik van de machine kan afwijken van de specificaties in de gebruiksaanwijzing of door de fabrikant. Dit kan worden veroorzaakt door de volgende invloedsfactoren, waarmee rekening moet worden gehouden voor en tijdens het gebruik:

• Wordt de machine correct gebruikt?
• Werkt de machine goed?
• Zijn de handgrepen voorzien van optionele trilhandgrepen en zijn deze stevig bevestigd aan de
  Machinelichaam?

Lees de volgende instructies en de veiligheidsvoorschriften die in uw land van toepassing zijn voordat u dit product gebruikt om uzelf en anderen te beschermen tegen mogelijk letsel.

??Bewahren Bewaar deze veiligheidsinstructies (bedieningshandleiding) altijd bij de machine. De

machine mag alleen worden bediend door personen met voldoende ervaring.

Reparaties aan het apparaat moeten worden uitgevoerd door de fabrikant of door bedrijven die door de fabrikant worden aanbevolen.

Eerste stappen

• ledereen die voor het eerst met de machine werkt, moet praktische instructie krijgen over het gebruik van de machine en de persoonlijke beschermingsmiddelen van een ervaren bediener.
• Wees aandachtig. Ga met gezond verstand naar je werk. Als je moe bent of onder invloed van drugs, alcohol of medicijnen, mag u het apparaat niet gebruiken. Onvoorzichtigheid bij het gebruik van het apparaat kan leiden tot ernstig letsel.

- Maak uzelf vertrouwd met het apparaat voordat u het gebruikt. Onvoldoende geïnformeerde gebruikers kunnen zichzelf of anderen in gevaar brengen door onjuist gebruik.

- Zorg ervoor dat je stevig staat en altijd je evenwicht bewaart. Het gebruik van een ladder is bijvoorbeeld niet toegestaan.

- Gebruik het apparaat niet voor doeleinden waarvoor het niet bedoeld is (zie "Beoogd gebruik").

- Draag geschikte werkkleding.

- Draag geen juwelen of losse kleding waarin u verstrikt kunt raken.

- Draag handschoenen en antislipschoenen.

- Als je lang haar hebt, draag dan een haarnetje of hoofdbedekking.

• Draag beschermende kleding:

○ Gehoorbescherming.
○ Veiligheidsbril of gezichtsbescherming.
○ Werkhandschoenen.
○ Veiligheidsschoenen.
○ Beschermende helm in situaties waarin hoofdletsel te verwachten is.

- Het wordt aanbevolen om beenbescherming en een veiligheidsvest te dragen.

- Houd je werkruimte opgeruimd!

- Houd rekening met omgevingsinvloeden:

• Stel het apparaat niet bloot aan regen.
• Gebruik het apparaat niet in een natte of vochtige omgeving.
  Stel het werk uit bij ongunstige weersomstandigheden (regen, sneeuw, ijs, wind) vanwege het verhoogde risico op ongevallen!
  ○ Zorg voor goede verlichting.
• Gebruik het apparaat niet in de buurt van ontvlambare vloeistoffen of gassen.

- Het is mogelijk dat je gevaren niet hoort door het motorgeluid. Raak daarom vertrouwd met uw omgeving.

- Laat het apparaat nooit onbeheerd achter.

- Tijdens werkpauzes moet de machine zo worden geparkeerd dat niemand in gevaar wordt gebracht. De machine moet beveiligd zijn tegen toegang door onbevoegden.

- Personen jonger dan 18 jaar mogen het apparaat niet bedienen.

- Houd andere mensen en kinderen uit de buurt.

- De operator is verantwoordelijk voor ongevallen of gevaren die zich voordoen voor andere personen of hun eigendommen.

• Zorg dat andere personen, vooral kinderen, het apparaat of de motor niet aanraken.
• Let op dat u het apparaat niet overbelast! U werkt beter en veiliger binnen het opgegeven vermogensbereik.
• Gebruik het apparaat alleen met complete en correct gemonteerde veiligheidsvoorzieningen. Breng geen wijzigingen aan het apparaat aan die de veiligheid in gevaar kunnen brengen.

• Schakel het apparaat uit en verwijder de bougiedop van de bougie:

• De machine aanraken met aarde, stenen, spijkers of andere vreemde voorwerpen.

• wanneer u controleert of het apparaat beschadigd is.
• Reparatie-, onderhouds- en schoonmaakwerkzaamheden.
• Elimineren van storingen (bijv. verstopping van de blaaspijp).
  ○ Transport en opslag.
• Het werkgebied verlaten, zelfs voor korte onderbrekingen.

Onderhoud je bladblazer met zorg:

• Reinig het apparaat na elk gebruik.
  • Leeg de tank na elk gebruik.
• Houd de handgrepen droog en vrij van smeermiddelen.
  • Volg de onderhoudsinstructies.

Controleer de machine op schade:

• Voordat de machine verder wordt gebruikt, moet zorgvuldig worden gecontroleerd of de veiligheidsvoorzieningen correct en naar behoren functioneren.
• Controleer of bewegende delen goed werken en niet vastzitten of beschadigd zijn. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een goede werking van de machine te garanderen.
• Beschadigde beveiligingen en onderdelen moeten op de juiste manier worden gerepareerd of vervangen door ons of een erkende gespecialiseerde werkplaats, tenzij anders aangegeven in de gebruiksaanwijzing.
• Beschadigde of onleesbare veiligheidsstickers moeten worden vervangen.
• Laat nooit een gereedschapssleutel in het stopcontact zitten!
• Controleer altijd of sleutels en gereedschap verwijderd zijn voordat u het apparaat inschakelt.
• Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten het bereik van kinderen.
• Repareer het apparaat niet zelf.

Voer geen andere reparaties aan het apparaat uit dan die beschreven in het hoofdstuk "Onderhoud", maar neem direct contact op met de klantenservice van FUXTEC GmbH.

Reparaties aan andere onderdelen van de machine moeten worden uitgevoerd door FUXTEC GmbH.

Gebruik alleen originele reserveonderdelen! Het gebruik van andere reserveonderdelen of accessoires kan gevaar opleveren voor de gebruiker. FUXTEC GmbH is niet aansprakelijk voor schade die hieruit voortvloeit.

121. Omgaan met brandstoffen

Brandstoffen en brandstofdampen zijn ontvlambaar en kunnen ernstige schade veroorzaken bij inademing of op de huid. Wees daarom voorzichtig bij het omgaan met brandstof en zorg voor goede ventilatie.

• Schakel de motor uit en laat het apparaat afkoelen voordat u gaat tanken.
• Vermijd open vuur tijdens het tanken.
• Draag handschoenen bij het tanken.
• Niet tanken in gesloten ruimtes (explosiegevaar).
• Mors geen brandstof of olie. Maak het apparaat onmiddellijk schoon als u brandstof of olie hebt gemorst. Trek andere kleding aan als er brandstof of olie op gemorst is.
• Zorg dat er geen brandstof in de grond komt.
• Sluit de tankdop na het tanken zorgvuldig en controleer of de dop tijdens het gebruik niet losraakt.
• Controleer of de tankdop en de benzineleidingen goed vastzitten. Als er lekken zijn, mag het apparaat niet in gebruik worden genomen.
• Vervoer en bewaar brandstoffen alleen in houders die voor dit doel gelabeld en goedgekeurd zijn.
• Vervoer of bewaar brandstoffen niet in de buurt van ontvlambare of licht ontvlambare stoffen, vonken of open vuur. Houd kinderen uit de buurt van brandstoffen.
• Ga voldoende uit de buurt van het tankstation staan om het apparaat te kunnen starten.

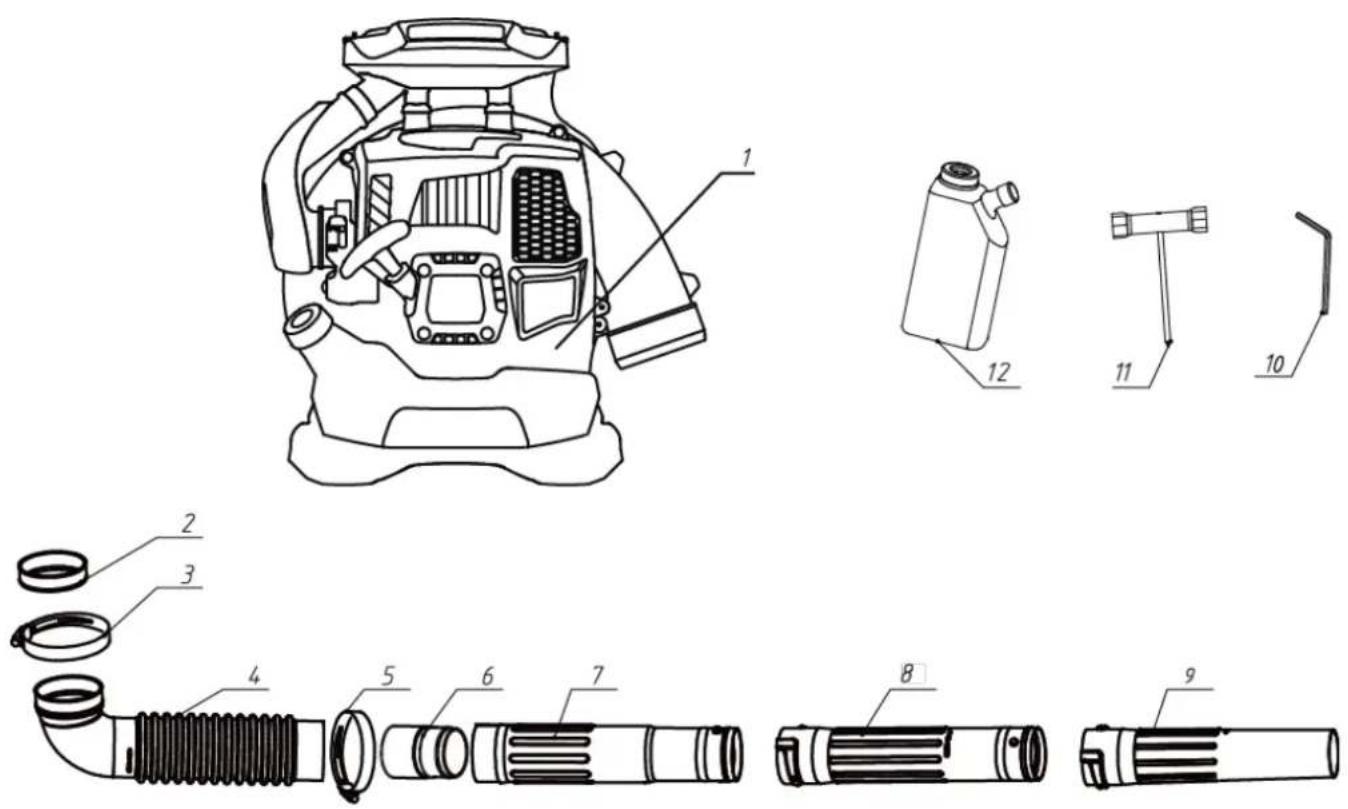

122. Overzicht van de machine

1e motor

2. rubberen hoes

3. slangklem

4e slang

5. slangklem

6. verbindingsstuk

7. aanjagerbuis A

8. aanjagerbuis B

9. aanjagerbuis C

10. moersleutel

11.bougiestekker

12. mengvat

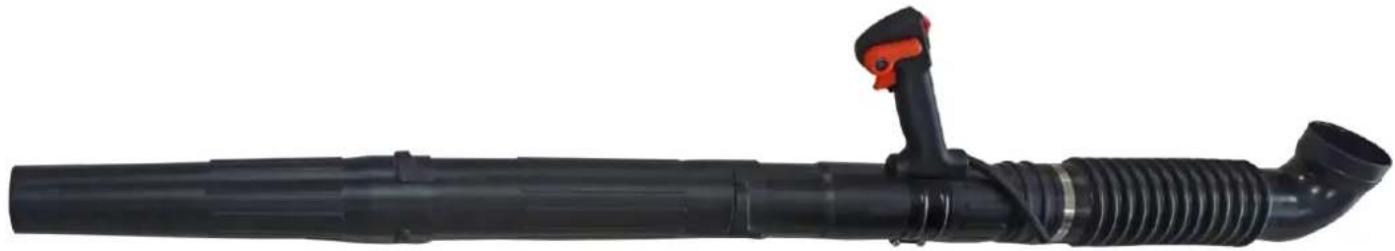

123. Montage van de bladblazer

Let op: Schakel de motor altijd uit tijdens installatie- en/of onderhoudswerkzaamheden! Draag tijdens de installatie beschermende handschoenen om uzelf te beschermen tegen snijwonden.

1. Bind de bladblazer op je rug en monteer de gashendel op de buis achter de gegolfde buis/slang en plaats de gashendel zo dat je er gemakkelijk met je hand bij kunt.

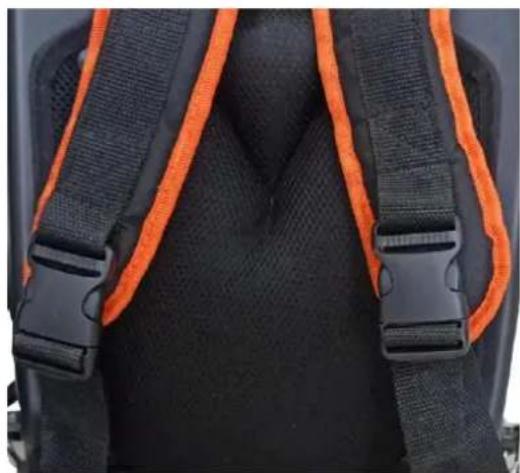

Je kunt de breedte van de schouderbanden aanpassen met de gespen

124. Inbedrijfstelling - Tanken, 2-takt motorolie

De machine wordt niet geleverd met een brandstofmengsel.

Vul het apparaat zoals beschreven in dit hoofdstuk onder "Bijtanken".

Het apparaat werkt met een mengsel van 50:1 normale benzine (loodvrij) en

tweetaktmotorolie.

Het gebruik van kant-en-klare mengsels of speciale brandstoffen kan leiden tot schade aan de machine.

Let bijzonder goed op bij het omgaan met benzine. Vermijd roken en open vuur vanwege het explosiegevaar.

Benzine:

Octaangehalte ten minste 91 RON, loodvrij

• Niet vullen met loodhoudende benzine, diesel of andere niet-toegestane brandstoffen.
• Gebruik geen benzine met een octaangehalte lager dan 91 RON. Dit kan leiden tot motorschade als gevolg van verhoogde motortemperaturen.
• Als je continu in het hogere snelheidsbereik werkt, gebruik dan benzine met een hoger octaangetal.
• Om milieuredenen wordt het gebruik van loodvrije benzine aanbevolen. Het gebruik van E10-benzine is niet toegestaan.

2-takt motorolie

Gebruik geen viertakt- of tweetaktolie voor watergekoelde buitenboordmotoren of kant-en-klare olie van benzinestations.

Mengverhouding 50:1

Benzine	Tweetakt motorolie (50:1)	Benzine	Tweetakt motorolie (50:1)
1 liter	0,020 liter	5 liter	0,100 liter
2 liter	0,040 liter	10 liter	0,200 liter

• Zorg ervoor dat de oliehoeveelheid exact wordt gemeten, want een kleine afwijking in de oliehoeveelheid kan een aanzienlijk effect hebben op de mengverhouding bij kleine hoeveelheden.
• Verander de mengverhouding niet, want dat leidt tot meer verbrandingsresten, een hoger brandstofverbruik en verminderde prestaties, of de motor kan beschadigd raken.

Meng de benzine en olie in een schone, door benzine goedgekeurde en gelabelde container met overvulbeveiliging.

1. Vul eerst met de helft van de benzine die gemengd moet worden.

2 Vul vervolgens de volledige hoeveelheid olie bij.
3. Schud het mengsel.
4 Vul de rest van de brandstof bij.

Brandstoffen kunnen slechts gedurende een beperkte periode worden opgeslagen omdat ze verouderen. Te lang opgeslagen brandstoffen en brandstofmengsels kunnen leiden tot startproblemen. Meng daarom slechts zoveel brandstof als je in een maand gebruikt.

Bewaar brandstoffen in goedgekeurde en geëtiketteerde containers op een droge en veilige plaats.

Zorg ervoor dat de brandstoftanks buiten het bereik van kinderen worden gehouden.

De bladblazer bijvullen

Schakel de motor uit en laat het apparaat afkoelen!

• Draag beschermende handschoenen!
• Vermijd contact met huid en ogen (draag een veiligheidsbril)!
• Neem altijd "Omgaan met brandstof" in acht.

1 Tank de machine alleen buiten of in een voldoende geventileerde ruimte.
2 Reinig het gebied rond de vulopening. Vuil in de tank veroorzaakt storingen.
3. Schud de tank nogmaals met het brandstofmengsel voordat u gaat tanken.
4 Open de dop (10) voorzichtig zodat overtollige druk kan ontsnappen.
5 Vul het mengsel voorzichtig tot aan de onderkant van de vulopening.
6. Sluit de tankdop weer.
7. Controleer of de tankdop goed vastzit.
8 Reinig de tankdop en de omgeving.
9. controleer op lekken in de tank en de brandstofleidingen.
10 Activeer indien nodig de aanzuigpomp (24).
11. Ga op gepaste afstand weg van de plaats waar getankt wordt voordat u de motor start.

125. De bladblazer starten/stoppen s

Het apparaat mag pas in gebruik worden genomen nadat u deze gebruiksaanwijzing heeft gelezen, alle aanwijzingen heeft opgevolgd en het apparaat volledig volgens de voorschriften is geïnstalleerd!

• Begin pas als de machine volledig gemonteerd is.

• Steun de machine op de grond om hem te starten en houd hem stevig vast.

• houd afstand tot brandbare materialen.

• een veilige positie innemen.
• Zet het apparaat voor je op de grond.
• Houd het apparaat bij de bovenste beugel vast met uw linkerhand.
  5 Pak de trekkabelstarter met je rechterhand vast.

Starten met koude motor

1. schuif de AAN/UIT-schakelaar in de stand AAN.
   2 Druk enkele keren voorzichtig op de aanzuigpomp totdat er brandstof in de pomp komt.
2. open de starchendel (choke).
   4 Bedien de gashendel voorzichtig en zet hem vast met de vasthoudhendel.
   5 Trek het starterkoord langzaam uit aan de starchendel totdat u weerstand voelt.
3. Trek snel aan het starttouw en laat het dan langzaam los.

Trek het starterkoord niet helemaal uit en laat de starchendel niet terugslaan op de motor.

1. duw de starchendel (choke) open zodra de motor is gestart, of uiterlijk na 5-6 keer

trekken.

8 Laat de vaste gashendel los als de machine draait.
9. de motor stationair draait.
10. Laat het apparaat ongeveer 8-10 minuten stationair draaien voordat u met het werk begint.

Starthendel / choke gesloten Starthendel / choke open motor stoppen

Motor stoppen

1. laat de gashendel los.
2. Zet de AAN/UIT-schakelaar in de stand UIT.

Starten met een warme motor

1. schuif de AAN/UIT-schakelaar in de stand AAN.
   2 Duw de starchendel (choke) naar "Open" Trek aan het starterkoord aan de starchendel totdat de motor start.

126. Werkinstructies

Voer de volgende controles regelmatig uit voor ingebruikname en tijdens gebruik:

- Houd de machine altijd met beide handen vast bij de voor- en achterhandgrepen.

• Is het apparaat compleet en correct geïnstalleerd?
• Zorg ervoor dat alle bouten en moeren goed vastzitten.
• Is de machine in goede en veilige staat?
• Zijn alle veiligheidsfuncties in orde?
  • Is de benzinetank vol?
• Zijn de motor en de geluiddemper vrij van afzettingen, bladeren of smeermiddelen?
• Is het handvat schoon en droog (geen olie, vet of hars)?
• Is de werkplek vrij van obstakels waarover je zou kunnen struikelen?
• Draag je de vereiste beschermende uitrusting?
• Heb je de instructies gelezen en begrepen?
• Bewegen de gashendels soepel en werkt de vergrendelknop?
• Werkt de AAN/UIT-schakelaar?
• Zorg voor voldoende smering van de tandwielkast (zie "Onderhoud").

127. Onderhoud en verzorging

Vóór alle onderhouds- en schoonmaakwerkzaamheden

• Schakel de motor uit.
- Wacht tot de motor tot stilstand is gekomen.
- Verwijder de bougiedop (behalve bij het instellen van het stationair toerental).

Voer geen onderhoudswerkzaamheden uit in de buurt van open vuur vanwege het risico op brand. Onderhouds- en reinigingswerkzaamheden die niet in dit hoofdstuk worden beschreven, mogen alleen door de klantenservice worden uitgevoerd.

Veiligheidsvoorzieningen die voor onderhoud en reiniging zijn verwijderd, moeten voor gebruik goed worden gecontroleerd en teruggeplaatst.

Gebruik alleen originele onderdelen. Andere onderdelen kunnen leiden tot onvoorziene schade of gevaar opleveren voor de gebruiker.

Onderhoud

Draag handschoenen om letsel te voorkomen.

Voer de volgende onderhoudswerkzaamheden regelmatig uit om een lang en betrouwbaar

gebruik van de machine te garanderen.

Controleer de machine op duidelijke defecten zoals

• losse bevestigingen.
• Versleten of beschadigde onderdelen.
• Controleer de tankdop en brandstofleidingen op lekkage.

Controleer de machine na elk gebruik op slijtage.

Reinig of vervang het luchtfilter

Reinig het luchtfilter regelmatig om stof en vuil te verwijderen, zodat

--prestatieverliezen,

-Startmoeilijkheden,

-te hoog brandstofverbruik

te voorkomen.

Reinig het luchtfilter ongeveer elke 8 bedrijfsuren, of vaker in bijzonder stoffige omstandigheden.

1. Open de starchendel (choke) zodaf er geen vuil in de carburateur komt.

2. Verwijder het luchtfilterdeksel.

3 Verwijder het schuimrubberen luchtfilter.

4 Was het luchtfilter in een lauw sopje.

Blaas het vuil niet uit, want dan bestaat het risico op oogletsel!

5 Reinig de binnenkant van het luchtfilter met een borstel.

1. Laat het luchtfilter goed drogen en plaats het terug.

7 Plaats het luchtfilterdeksel terug.

Vervang het luchtfilter regelmatig.

Beschadigde luchtfilters moeten worden vervangen voordat met het werk wordt begonnen.

Reinig of vervang het benzinefilter

Controleer indien nodig het benzinefilter. Een vuil benzinefilter belemmert de brandstoftoevoer. Open de tankdop en trek het benzinefilter door de opening met behulp van een draadhaak.

• Lichte vervuiling → Verwijder het benzinefilter van de brandstofleiding en reinig het filter in reinigingsbenzine.
  • Sterke vervuiling → Vervang het benzinefilter.

Vervang of controleer de bougie

Raak de bougie of bougiestekker niet aan terwijl de motor draait. Hoge spanning!

Verbrandingsgevaar als de motor heet is. Draag beschermende handschoenen!

Controleer de bougie en de afstand tussen de elektroden regelmatig.

Ga als volgt te werk:

1. Verwijder de bougiedop van de bougie.

2 Draai de bougie los met de meegeleverde bougiesleutel.

De elektrodenafstand moet tussen 0,6 en 0,7 mm zijn.

Maak de bougie schoon als deze vuil is.

Vervang de bougie:

• als de isolatie beschadigd is.
• als de elektroden sterk zijn afgebrand.
• met sterk vervuilde of vette elektroden.
• elke maand bij regelmatig gebruik.

1. Verwijder de bougiedop van de bougie.
   2 Draai de bougie los met de meegeleverde bougiesleutel.
2. Steek de bougiestekker er stevig in.
3. Druk de bougie tegen de motorbehuizing met een geïsoleerde tang (niet in de buurt van het bougiegat).
4. schuif de AAN/UIT-schakelaar naar de positie "START".
5. Trek stevig aan het starterkoord aan de starchendel.
   Als het apparaat goed werkt, moet er een vonk zichtbaar zijn tussen de elektroden.

Geluidemper/uitlaatpoort

Draai de schroeven van de geluiddemper niet vast als de motor heet is.

1. Controleer regelmatig of de schroeven (D) van de geluiddemper niet zijn losgekomen. Als ze loszitten, draai ze dan handvast aan.

2 Maak de uitstroomopening (E) regelmatig schoon.

Zorg

Reinig het apparaat zorgvuldig na elk gebruik om ervoor te zorgen dat het goed blijft werken.

• Reinig de behuizing met een zachte borstel of een droge doek.
  Water, oplosmiddelen en polijstmiddelen mogen niet worden gebruikt.
• Zorg ervoor dat de ventilatiesleuven voor het koelen van de motor vrij blijven (risico op oververhitting).
• Reinig en smeer alle bewegende onderdelen regelmatig.
  Gebruik geen vet! Gebruik milieuvriendelijke olie.

Waarschuwing: als het onderhoud niet regelmatig wordt uitgevoerd, kan dit leiden tot ernstige schade aan de machine en personen.

Motorvermogen max. bij snelheid. 2.4kW bij 6.500 min. ^-1

Stationair toerental3 .000 ± 200min -1

Verplaatsing65,1 cm³

Inhoud brandstoftank. 1,5 l

Mengverhouding (brandstof/tweetaktolie) 50:1

aximaal luchtvolume,32m³ / secMaximale luchtsnelheid93m / sec

WAARSCHUWING: Alleen geautoriseerde originele reserveonderdelen zoals gespecificeerd in deze gebruiksaanwijzing mogen worden gebruikt. Niet-goedgekeurde reserveonderdelen kunnen ernstig letsel veroorzaken.

1. Problemen oplossen

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Zo blijft de veiligheid van het apparaat gegarandeerd. Neem bij problemen contact op met FUXTEC GmbH.

131. Garantie

De garantieperiode is 24 maanden vanaf de aankoopdatum. Bewaar uw aankoopbewijs op een veilige plaats. Uitgesloten van garantie zijn slijtageonderdelen en schade veroorzaakt door onjuist gebruik, gebruik van geweld, technische wijzigingen, gebruik van onjuiste accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Garantiereparaties mogen alleen worden uitgevoerd door erkende vakhandelaren.

132. Instructies voor verwijdering

Neem contact op met uw gemeente voor de verwijdering van het apparaat. Voer alle bedrijfsmaterialen zoals benzine en olie van tevoren af.

133. EU-conformiteitsverklaring

Hierbij verklaren wij,

dat de hieronder aangeduide machine voldoet aan de relevante, fundamentele veiligheids- en gezondheidseisen van de EG-richtlijnen (zie punt 4) op grond van haar ontwerp en constructie en de door ons op de markt gebrachte versie.

Deze verklaring heeft alleen betrekking op de machine in de staat waarin deze op de markt is gebracht; onderdelen en/of wijzigingen die later door de eindgebruiker zijn aangebracht, worden niet in aanmerking genomen.

e product / functie: Benzinebladblazer voor het blazen van bladeren

1. typeaanduiding: FX-LBP165T

2. serienummer: LBP165T-0001-LBP165T-4999

4 Relevante EG-richtlijnen: Machinerichtlijn 2006/42/EG

1. toegepaste geharmoniseerde normen EN 15503:2009+A2:2015

emeten geluidsvermogensniveau100,6 dB (A).

egarandeerd geluidsvermogensniveau102,2 dB (A)

Herrenberg, 08/06/2023

C. Jille

Leonhard Zirkler

(Algemeen directeur)

Fabrikant:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

DUITSLAND

Opslag van technische documenten:

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Duitsland
