BRUKSANVISNING FX-LBP165T Fuxtec

137. Säkerhetssymboler på maskinen och i bruksanvisningen .................................................. 160

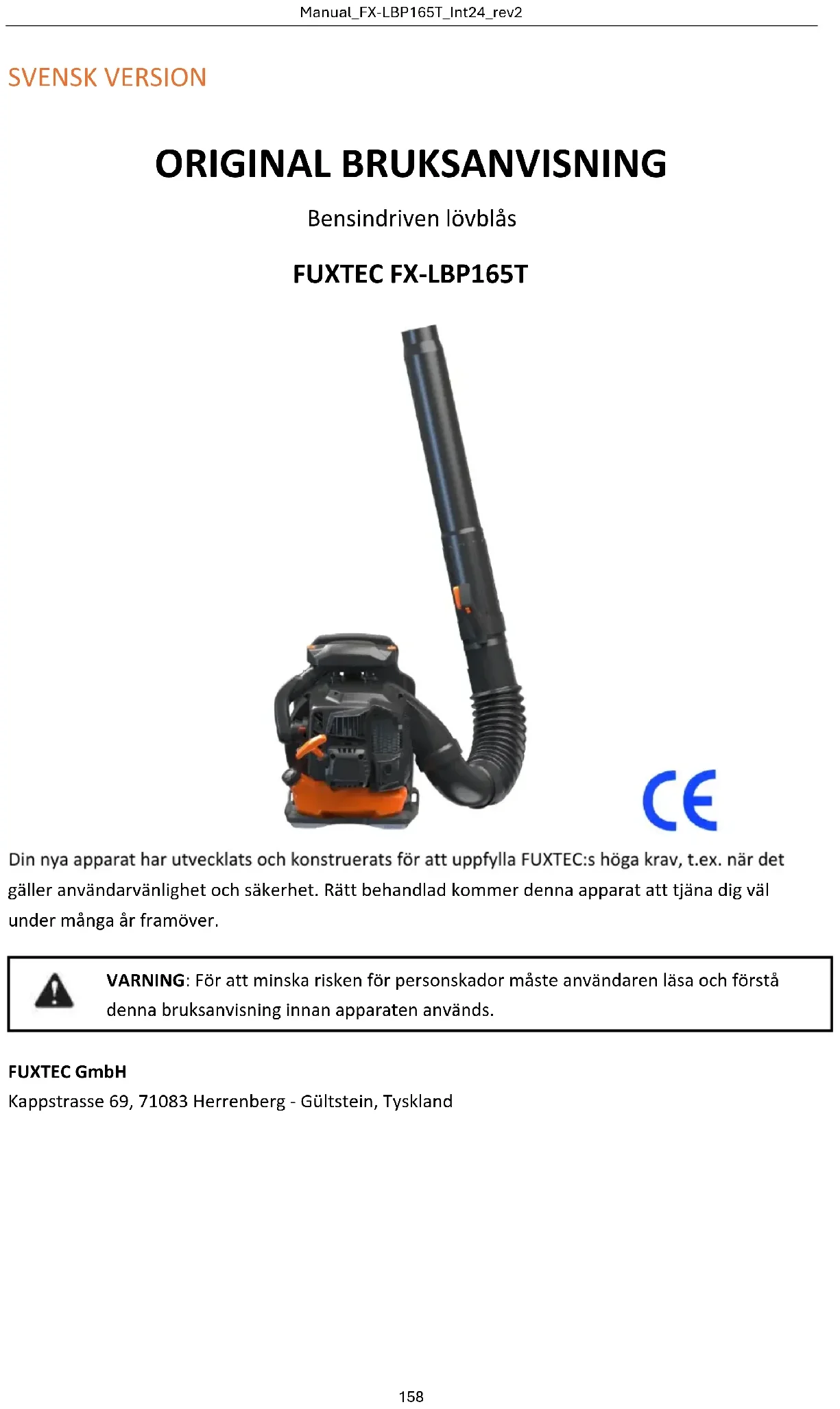

Din nya apparat har utvecklats och konstruerats för att uppfylla FUXTEC:s höga krav, t.ex. när det gäller användarvänlighet och säkerhet. Rätt behandlad kommer denna apparat att tjäna dig väl under många år framöver. VARNING: För att minska risken för personskador måste användaren läsa och förstå denna bruksanvisning innan apparaten används. FUXTEC GmbH Kappstrasse 69, 71083 Herrenberg - Gültstein, TysklandManual_FX-LBP165T_Int24_rev2

Tack för att du har köpt en lövsug/blås från vårt företag. I den här bruksanvisningen förklaras hur du bäst använder lövsugen. Läs igenom bruksanvisningen noggrant, använd maskinen på rätt sätt och arbeta på ett säkert sätt innan du använder den. Det är också möjligt att inte alla detaljer på din maskin överensstämmer med bruksanvisningen på grund av vidareutveckling av maskinen. Vi ber därför om din förståelse.

• Bruksanvisning Efter uppackning, kontrollera innehållet i lådan för

• Möjliga transportskador Vänligen informera oss om eventuella klagomål omedelbart. Senare inkomna klagomål kommer inte att beaktas.

Enligt förordningen om skydd mot maskinbuller från september 2002 får lövblåsare inte användas i rena, allmänna och särskilda bostadsområden, små bostadsområden, särskilda områden som används för rekreation, spa- och klinikområden och områden för turistboende samt på sjukhus och vårdhem på söndagar och helgdagar och på arbetsdagar från 20.00 till 07.00. Beakta även de enskilda regionala bestämmelserna om bullerskydd.Manual_FX-LBP165T_Int24_rev2

137. Säkerhetssymboler på maskinen och i bruksanvisningen

Du kan hitta symbolisk information på typskylten på din lövsug. De innehåller viktig information om produkten eller anvisningar för hur den ska användas.

Farlig situation eller överhängande fara. Om dessa anvisningar inte följs kan det leda till person- eller sakskador. Viktiga anvisningar för korrekt hantering av apparaten. Om du inte följer dessa anvisningar kan det leda till fel på maskinen. Bruksanvisning. Denna bruksanvisning hjälper dig att utnyttja maskinens alla funktioner på bästa möjliga sätt. Installation, drift och underhåll av apparaten. I detta avsnitt förklaras exakt hur du ska gå tillväga.

138. Avsedd/icke avsedd användning

Den bensindrivna lövblåsen är uteslutande avsedd för lövblåsning. Till avsedd användning hör också att läsa och följa bruksanvisningen före varje användningstillfälle. Före och under användningen måste maskinen kontrolleras med avseende på mekaniska skador. Kontakta oss om reparationer krävs. Endast originalreservdelar som är godkända av tillverkaren får användas. Maskinen får endast användas i det öppna trädgårdsområdet. Om reservdelar som inte är godkända eller originaldelar används är det användaren och inte tillverkaren som är ansvarig för eventuella skador på egendom eller personer. All annan användning än den som beskrivs ovan utgör felaktig användning:

• Till avsedd användning hör också att läsa och följa bruksanvisningen.

• Om reservdelar som inte är godkända eller originaldelar används är det användaren och inte tillverkaren som är ansvarig för eventuella skador på egendom eller personer.

• All annan användning än den som beskrivs ovan utgör felaktig användning.

• I avsedd användning ingår också att iaktta de drifts-, underhålls- och reparationsvillkor som föreskrivs av tillverkaren och att följa de säkerhetsanvisningar som finns i bruksanvisningen.

• Gällande föreskrifter om förebyggande av olyckor och andra allmänt erkända regler för hälsa och säkerhet på arbetsplatsen måste följas.Manual_FX-LBP165T_Int24_rev2

• All annan användning är att betrakta som felaktig användning. Tillverkaren ansvarar inte för skador av något slag som uppstår till följd av detta: risken bärs enbart av användaren.

• Tillverkaren tar inget ansvar för skador av något slag som uppstår till följd av otillåtna ändringar på maskinen.

• Apparaten får endast ställas upp, användas och underhållas av personer som är förtrogna med den och som har informerats om riskerna. Reparationsarbeten får endast utföras av FUXTEC GmbH.

• Maskinen får inte användas i explosionsfarliga miljöer eller utsättas för regn.

139. Kvarstående risker och säkert arbete

Även om produkten används på avsett sätt kan det finnas kvarstående risker, trots att alla relevanta säkerhetsbestämmelser har följts, på grund av den konstruktion som bestämts av den avsedda användningen. Kvarvarande risker kan minimeras om "Avsedd användning" och "Säkerhetsanvisningar" samt hela bruksanvisningen följs.

• Hänsyn och försiktighet minskar risken för person- och sakskador.

• Skada på grund av utslungade delar.

• Risk för kolmonoxidförgiftning om den används i slutna eller dåligt ventilerade rum.

• Risk för brännskador från heta komponenter.

• Hörselnedsättning vid långvarigt arbete utan hörselskydd. Trots all information och alla försiktighetsåtgärder kan det dessutom finnas kvarstående risker som inte är uppenbara. Varning: Det faktiska vibrationsutsläppsvärdet som uppstår under användning av maskinen kan avvika från vad som anges i bruksanvisningen eller av tillverkaren. Detta kan orsakas av följande påverkansfaktorer, som bör beaktas före och under användningen:

• Används maskinen på rätt sätt?

• Är maskinen i gott skick och fungerar som den ska?

• Är stödhandtagen utrustade med vibrationshandtag (tillval) och är dessa ordentligt fastsatta

Maskinkropp? Innan du använder den här produkten ska du läsa följande anvisningar och de säkerhetsföreskrifter som gäller i ditt land för att skydda dig själv och andra från eventuella skador. Bewahren Förvara alltid dessa säkerhetsanvisningar (bruksanvisningar) tillsammans med maskinen. Maskinen får endast användas av personer med tillräcklig erfarenhet. Reparationer av apparaten får endast utföras av tillverkaren eller av företag som rekommenderas av tillverkaren. De första stegen

• Alla som arbetar med maskinen för första gången bör få praktiska instruktioner om maskinens användning och personlig skyddsutrustning av en erfaren operatör.Manual_FX-LBP165T_Int24_rev2

• Var uppmärksam. Gå till jobbet med sunt förnuft. Om du är trött eller påverkad av droger, alkohol eller läkemedel, Du får inte använda apparaten. Ovarsamhet vid användning av apparaten kan leda till allvarliga personskador.

• Bekanta dig med apparaten innan du börjar använda den. Otillräckligt informerade användare kan utsätta sig själva eller andra för fara genom felaktig användning.

• Se till att du står stadigt och håll balansen hela tiden. Det är t.ex. inte tillåtet att använda stege.

• Använd inte apparaten för ändamål som den inte är avsedd för (se "Avsedd användning").

• Använd lämpliga arbetskläder.

• Bär inte smycken eller löst sittande kläder som kan fastna.

• Använd handskar och halkfria skor.

• Om du har långt hår ska du bära hårnät eller huvudbonad.

• Använd skyddskläder: o Hörselskydd. o Skyddsglasögon eller ansiktsskydd. o Arbetshandskar. o Skyddsskor. o Skyddshjälm i situationer där man kan förvänta sig huvudskador.

• Vi rekommenderar att du bär benskydd och skyddsjacka.

• Håll ordning på din arbetsyta!

• Ta hänsyn till miljöpåverkan: o Utsätt inte maskinen för regn. o Använd inte maskinen i våta eller fuktiga miljöer. o Skjut upp arbetet vid ogynnsamma väderförhållanden (regn, snö, is, vind) på grund av den ökade olycksrisken! o Se till att belysningen är bra. o Använd inte maskinen i närheten av brandfarliga vätskor eller gaser.

• På grund av motorljudet kan det hända att du inte hör varningssignalerna. Bekanta dig därför med din omgivning.

• Lämna aldrig maskinen obevakad.

• Under arbetspauser ska maskinen parkeras så att ingen utsätts för fara. Maskinen ska vara säkrad så att ingen obehörig kan komma åt den.

• Personer under 18 år får inte använda apparaten.

• Håll andra människor och barn borta.

• Operatören är ansvarig för olyckor eller faror som drabbar andra personer eller deras egendom.

• Låt inte andra personer, särskilt inte barn, komma åt verktyget eller motorn.

• Var försiktig så att du inte överbelastar apparaten! Du kommer att arbeta bättre och säkrare inom det angivna effektområdet.

• Använd endast apparaten med kompletta och korrekt monterade säkerhetsanordningar. Gör inga ändringar på maskinen som kan försämra säkerheten.

• Stäng av apparaten och ta bort tändstiftslocket från tändstiftet: o Vidrör maskinen med jord, stenar, spikar eller andra främmande föremål.Manual_FX-LBP165T_Int24_rev2

o när du kontrollerar om enheten är skadad. o Reparations-, underhålls- och rengöringsarbete. o Eliminering av fel (t.ex. igensättning av blåsröret). o Transport och förvaring. o Lämnar arbetsområdet, även för korta avbrott.Manual_FX-LBP165T_Int24_rev2

Underhåll din lövblås med omsorg:

• Rengör maskinen efter varje användningstillfälle.

• Töm tanken efter varje användning.

• Håll handtagen torra och fria från smörjmedel.

• Följ underhållsinstruktionerna.

Kontrollera om maskinen är skadad:

• Innan du fortsätter att använda maskinen måste säkerhetsanordningarna kontrolleras noggrant för att säkerställa att de fungerar korrekt och som avsett.

• Kontrollera att de rörliga delarna fungerar som de ska och att de inte sitter fast eller är skadade. Alla delar måste vara korrekt monterade och uppfylla alla villkor för att säkerställa att maskinen fungerar korrekt.

• Skadade skyddsanordningar och delar måste repareras eller bytas ut på rätt sätt av oss eller en auktoriserad fackverkstad, om inte annat anges i bruksanvisningen.

• Skadade eller oläsliga säkerhetsdekaler måste bytas ut.

• Lämna aldrig en verktygsnyckel i uttaget!

• Kontrollera alltid att nycklar och verktyg är borttagna innan du slår på maskinen.

• Förvara oanvända enheter på en torr, låst plats utom räckhåll för barn.

• Reparera inte maskinen själv. Utför inga andra reparationer på maskinen än de som beskrivs i kapitlet "Underhåll", utan kontakta FUXTEC GmbH:s kundtjänst direkt. Reparationer av andra delar av maskinen får endast utföras av FUXTEC GmbH. Använd endast originalreservdelar! Användning av andra reservdelar eller tillbehör kan medföra fara för användaren. FUXTEC GmbH är inte ansvarigt för eventuella skador som uppstår.Manual_FX-LBP165T_Int24_rev2

Bränsle och bränsleångor är brandfarliga och kan orsaka allvarliga skador vid inandning eller på huden. Var därför försiktig vid hantering av bränsle och se till att ventilationen är god.

• Stäng av motorn och låt apparaten svalna innan du fyller på bränsle.

• Undvik öppen eld vid tankning.

• Använd handskar vid tankning.

• Fyll inte på bränsle i slutna rum (explosionsrisk).

• Spill inte ut något bränsle eller olja. Rengör omedelbart maskinen om du har spillt bränsle eller olja. Byt kläder om du har spillt bränsle eller olja på dem.

• Låt inte bränsle tränga ner i marken.

• Stäng tanklocket omsorgsfullt efter tankning och kontrollera att det inte lossnar under drift.

• Se till att tanklocket och bensinslangarna är täta. Om det finns läckage får apparaten inte tas i drift.

• Transportera och förvara bränslen endast i behållare som är märkta och godkända för detta ändamål.

• Transportera eller förvara inte bränslen i närheten av brandfarliga eller mycket brandfarliga ämnen, gnistor eller öppen eld. Håll barn borta från bränslen.

• Flytta dig tillräckligt långt bort från påfyllningsområdet för att kunna starta apparaten.Manual_FX-LBP165T_Int24_rev2

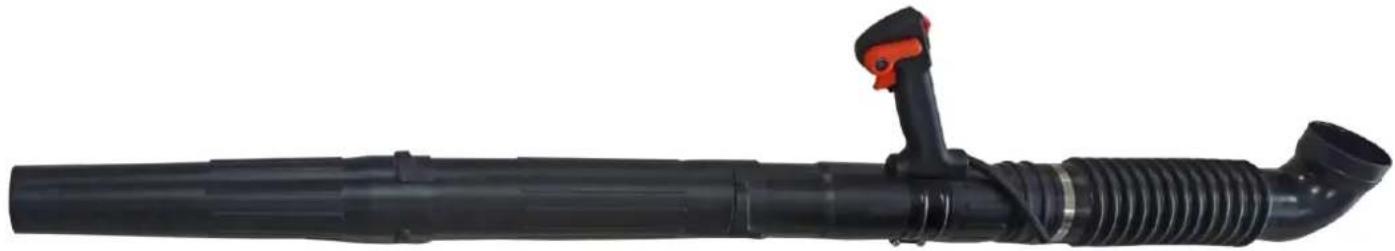

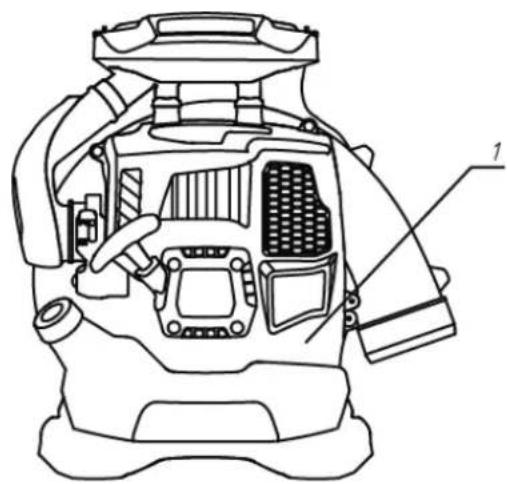

141. Översikt över maskinen

6. anslutningsstycke

Varning: Stäng alltid av motorn under installations- och/eller underhållsarbeten! Använd skyddshandskar under monteringen för att skydda dig mot skärskador.

4. Spänn fast lövblåsen på ryggen och montera gashandtaget på röret bakom det korrugerade

röret/slangen och placera gashandtaget så att du lätt kan nå det med handen

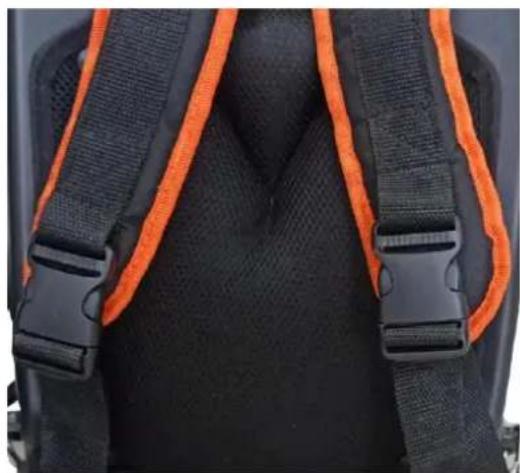

Du kan justera axelremmarnas bredd med hjälp av spännenaManual_FX-LBP165T_Int24_rev2

Maskinen levereras inte fylld med en bränsleblandning. Fyll på apparaten enligt beskrivningen i detta kapitel under "Tankning". Apparaten drivs med en 50:1 blandning av vanlig bensin (blyfri) och tvåtakts motorolja. Användning av färdiga blandningar eller specialbränslen kan leda till skador på maskinen.

Var särskilt uppmärksam vid hantering av bensin. Undvik rökning och öppen eld till varje pris på grund av explosionsrisken. Bensin: Oktantal minst 91 RON, blyfri

• Fyll inte på blyhaltig bensin, diesel eller andra otillåtna bränslen.

• Använd inte bensin med ett oktantal som understiger 91 RON. Detta kan leda till motorskador på grund av förhöjd motortemperatur.

• Om du arbetar kontinuerligt i det högre hastighetsområdet ska du använda bensin med högre oktantal.

• Av miljöskäl rekommenderas användning av blyfri bensin. Användning av E10-bensin är inte tillåten. 2-takts motorolja Använd inte fyrtaktsoljor eller tvåtaktsoljor för vattenkylda utombordsmotorer eller färdigblandade oljor från bensinstationer. Blandningsförhållande 50:1

• Se till att oljemängden mäts exakt, eftersom en liten avvikelse i oljemängden kan ha en betydande inverkan på blandningsförhållandet vid små mängder.

• Ändra inte blandningsförhållandet, eftersom det leder till ökad mängd förbränningsrester, ökad bränsleförbrukning och försämrad prestanda, eller så kan motorn skadas. Blanda bensin och olja i en ren, bensingodkänd och märkt behållare med överfyllnadsskydd.

1. Fyll först på med hälften av den bensin som ska blandas.

2 Fyll sedan på hela mängden olja.

3. Skaka om blandningen.

Bränslen kan bara lagras under en begränsad tid eftersom de åldras. Överlagrade bränslen och bränsleblandningar kan leda till problem vid start. Blanda därför bara så mycket bränsle som du använder under en månad. Förvara bränslen i godkända och märkta behållare på en torr och säker plats. Se till att bränslebehållarna förvaras oåtkomligt för barn. Påfyllning av bränsle till lövblåsaren Stäng av motorn och låt apparaten svalna! - Använd skyddshandskar! - Undvik hud- och ögonkontakt (använd skyddsglasögon)! - Observera alltid "Hantering av bränsle". 1 Tanka endast maskinen utomhus eller i tillräckligt ventilerade utrymmen. 2 Rengör området runt påfyllningsstället. Smuts i tanken orsakar funktionsstörningar.

3. Skaka behållaren med bränsleblandningen igen före tankning.

4 Öppna försiktigt locket (10) så att eventuellt övertryck kan släppas ut. 5 Fyll försiktigt på blandningen upp till påfyllningsrörets nedre kant.

6. Stäng påfyllningslocket igen.

7. Kontrollera att tanklocket är ordentligt åtdraget.

8 Rengör tanklocket och dess omgivning.

9. Kontrollera om det finns läckage i tank och bränsleledningar.

10 Aktivera vid behov primerpumpen (24).

11. avlägsna dig från tankningsområdet på lämpligt sätt innan du startar motorn.Manual_FX-LBP165T_Int24_rev2

Apparaten får inte tas i drift förrän du har läst denna bruksanvisning, följt alla anvisningar och apparaten har installerats i enlighet med anvisningarna!

• Börja först när maskinen är helt färdigmonterad.

• Stöd maskinen på marken för att starta den och håll den stadigt.

1. Håll ett avstånd från brännbara material.

2. inta en säker position.

3. Placera maskinen på golvet framför dig.

4. Håll enheten i det övre fästet med vänster hand.

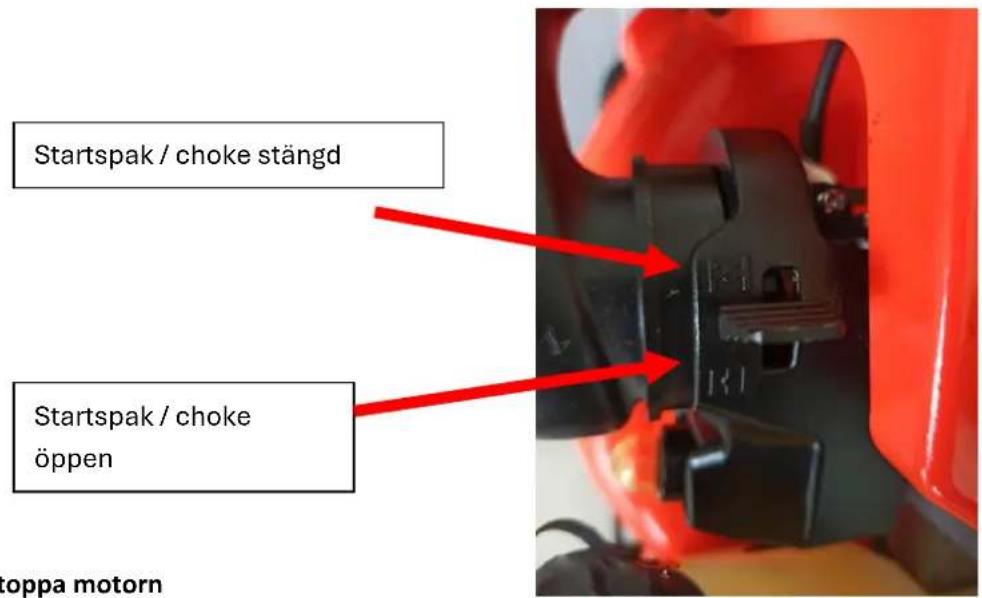

5 Ta tag i startkabeln med höger hand. Starta med kall motor

1. Skjut ON/OFF-omkopplaren till ON-läget.

2 Tryck försiktigt på primerpumpen flera gånger tills bränsle kommer in i pumpen.

3. Öppna startspaken (choken).

4 Manövrera gashandtaget försiktigt och säkra det med hållspaken. 5 Dra sakta ut startlinan på starthandtaget tills du känner ett motstånd.

6. Dra snabbt i startlinan och släpp den sedan långsamt.

Dra inte ut startlinan helt och hållet och låt inte starthandtaget slå tillbaka mot motorn.

7. Tryck upp startspaken (choken) så snart motorn har startat, eller senast efter 5-6 drag.

8 När maskinen är igång, släpp det fasta gasreglaget.

9. Motorn går på tomgång.

10. Låt apparaten värmas upp i ca 8-10 minuter på tomgång innan du påbörjar arbetet.

1. Släpp gasreglaget.

2. Sätt ON/OFF-strömbrytaren i OFF-läge.

1. Skjut ON/OFF-omkopplaren till ON-läget.

Utför följande kontroller regelbundet före idrifttagning och under drift:

• Håll alltid maskinen med båda händerna i de främre och bakre handtagen.

• Är apparaten komplett och korrekt installerad?

• Se till att alla muttrar och bultar är åtdragna.

• Är maskinen i gott och säkert skick?

• Är alla säkerhetsfunktioner i ordning?

• Är bensintanken full?

• Är motorn och ljuddämparen fria från avlagringar, löv eller smörjmedel?

• Är handtaget rent och torrt (utan olja, fett eller harts)?

• Är arbetsplatsen fri från hinder som du kan snubbla över?

• Använder du den skyddsutrustning som krävs?

• Har du läst och förstått instruktionerna?

• Rör sig gasreglaget mjukt och fungerar låsknappen?

• Är ON/OFF-brytaren funktionell?

• Se till att växellådan är tillräckligt smord (se "Underhåll").

146. Underhåll och skötsel

Före alla underhålls- och rengöringsarbeten

• Vänta tills motorn har stannat.

• Ta bort tändstiftslocket (utom vid inställning av tomgångsvarvtal). Utför inte underhållsarbeten i närheten av öppen eld på grund av brandrisken. Underhålls- och rengöringsarbeten som inte beskrivs i detta kapitel får endast utföras av kundtjänst. Säkerhetsanordningar som tas bort för underhåll och rengöring måste kontrolleras ordentligt och återmonteras innan de används. Använd endast originaldelar. Andra delar kan leda till oförutsedda skador eller utgöra en fara för användaren. Underhåll Använd handskar för att undvika skador. För att säkerställa en lång och tillförlitlig användning av maskinen ska följande underhållsarbeten utföras regelbundet. Kontrollera maskinen för uppenbara defekter som t.ex.

• Kontrollera tanklocket och bränsleledningarna med avseende på läckage. Kontrollera maskinens slitage efter varje användningstillfälle. Rengör eller byt ut luftfiltret Rengör luftfiltret regelbundet för att avlägsna damm och smuts för attManual_FX-LBP165T_Int24_rev2

-- Prestationsförluster, -Startsvårigheter, --för hög bränsleförbrukning för att förhindra. Rengör luftfiltret ca var 8:e drifttimme, eller oftare vid särskilt dammiga förhållanden.

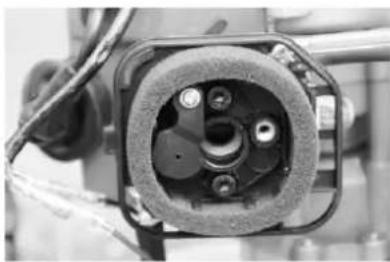

1. Öppna startspaken (choken) så att det inte kommer in smuts i förgasaren.

2. Ta bort luftfilterkåpan.

3 Ta bort luftfiltret av skumplast. 4 Tvätta luftfiltret i ljummet tvålvatten. Blås inte ut smutsen, eftersom det finns risk för ögonskador! 5 Rengör luftfiltret invändigt med en borste.

6. Låt luftfiltret torka ordentligt och byt sedan ut det.

7 Sätt tillbaka luftfilterkåpan. Byt ut luftfiltret regelbundet. Skadade luftfilter måste bytas ut innan arbetet påbörjas. Rengör eller byt bensinfilter Kontrollera vid behov bensinfiltret. Ett smutsigt bensinfilter försvårar bränsletillförseln. Öppna tanklocket och dra ut bensinfiltret genom öppningen med hjälp av en stålkrok.

• Lätt nedsmutsning ➜ Demontera bensinfiltret från bränsleledningen och rengör filtret med rengöringsbensin.

Byt eller kontrollera tändstiftet Rör inte vid tändstiftet eller tändstiftskontakten när motorn är igång. Hög spänning! Risk för brännskador när motorn är varm. Använd skyddshandskar! Kontrollera regelbundet tändstiftet och avståndet mellan elektroderna. Gör på följande sätt:

1. Ta bort tändstiftslocket från tändstiftet.

2 Skruva loss tändstiftet med hjälp av den medföljande tändstiftsnyckeln. Elektrodavståndet bör vara mellan 0,6 och 0,7 mm. Rengör tändstiftet om det är smutsigt. Byt ut tändstiftet:

• om isoleringshuset är skadat.

• om elektroderna är kraftigt avbrända.

• för kraftigt nedsmutsade eller oljiga elektroder.

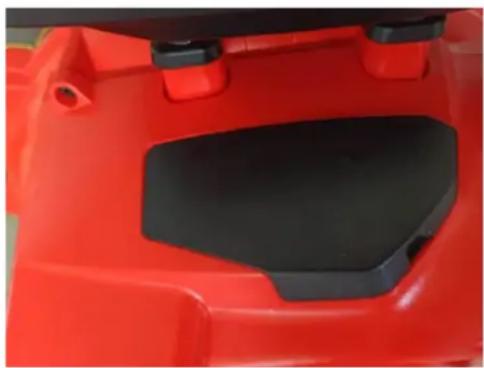

• varje månad vid regelbunden drift. Kontrollera tändningsgnistan

1. Ta bort tändstiftslocket från tändstiftet.

2 Skruva loss tändstiftet med hjälp av den medföljande tändstiftsnyckeln.

3. Sätt fast tändstiftskontakten ordentligt.

4. Tryck tändstiftet mot motorhuset med en isolerad tång (inte nära tändstiftshålet).

5. Skjut ON/OFF-reglaget till läget "START".

6. Dra startlinan stadigt i starthandtaget.

En gnista måste synas mellan elektroderna när enheten fungerar korrekt.

Ljuddämpare/avgasport Dra inte åt ljuddämparens skruvar när motorn är varm.

1. Kontrollera regelbundet att ljuddämparens skruvar (D) inte har lossnat. ➜ Om de har lossnat, dra

åt dem för hand. 2 Rengör utloppsöppningen (E) regelbundet. VårdManual_FX-LBP165T_Int24_rev2

Rengör maskinen noggrant efter varje användning för att säkerställa att den fortsätter att fungera korrekt.

• Rengör höljet med en mjuk borste eller en torr trasa. Vatten, lösningsmedel och polermedel får inte användas.

• Se till att ventilationsöppningarna för kylning av motorn inte blockeras (risk för överhettning).

• Rengör och olja in alla rörliga delar regelbundet. Använd inte fett! Använd miljövänlig olja. Varning: Om underhållet inte utförs regelbundet kan det leda till allvarliga maskin- och personskador.

BeteckningFUXTEC lövblås ModellFX-LBP165T Motoreffekt max. vid varvtal .2,4kW vid 6.500 min

Förskjutning65,1 cm³ Bränsletankens kapacitet. 1,5 l Blandningsförhållande (bränsle/tvåtaktsolja) 50:1 Vikt (tom tank) 10,0 kg aximal luftvolym,32m³ / sekMaximal lufthastighet93m / sek VARNING: Endast auktoriserade originalreservdelar som anges i denna bruksanvisning får användas. Användning av icke godkända reservdelar kan leda till allvarliga personskador.Manual_FX-LBP165T_Int24_rev2

Låt endast kvalificerad fackpersonal reparera din köpta apparat och endast med originalreservdelar. På så sätt säkerställs att apparatens säkerhet bibehålls. Kontakta FUXTEC GmbH om du har några problem.

Garantitiden är 24 månader från inköpsdatumet. Förvara inköpsbeviset på ett säkert ställe. Garantin omfattar inte slitdelar och skador som orsakats av felaktig användning, våld, tekniska ändringar, användning av felaktiga tillbehör eller reservdelar som inte är originaldelar samt reparationsförsök av okvalificerad personal. Garantireparationer får endast utföras av auktoriserade fackhandlare.

151. Instruktioner för avfallshantering

Kontakta din lokala kommun för avfallshantering av apparaten. Kassera alla driftsmaterial som bensin och olja i förväg.Manual_FX-LBP165T_Int24_rev2

152. EU-försäkran om överensstämmelse

Vi förklarar härmed, FUXTEC GmbH - Kappstraße 69 - TYSKLAND att den nedan angivna maskinen på grund av sin konstruktion och tillverkning samt i den version som vi har släppt ut på marknaden uppfyller de relevanta grundläggande säkerhets- och hälsokraven i EG-direktiven (se punkt 4). Denna försäkran avser endast maskinen i det skick den släpptes ut på marknaden; delar och/eller ändringar som senare monterats av slutanvändaren beaktas inte. st product / function:Bensindrivenlövblås för att blåsa löv

2. typbeteckning: FX-LBP165T

Leonhard Zirkler (Verkställande direktör) Tillverkare: FUXTEC GmbH Kappstrasse 69 71083 Herrenberg TYSKLAND
