BEDIENUNGSANLEITUNG FX-LBP165T Fuxtec

4. Sicherheitssymbole auf der Maschine und in der Betriebsanleitung ....................................... 11

5. Bestimmungsgemäße/ nicht bestimmungsgemäße Verwendung ........................................... 11

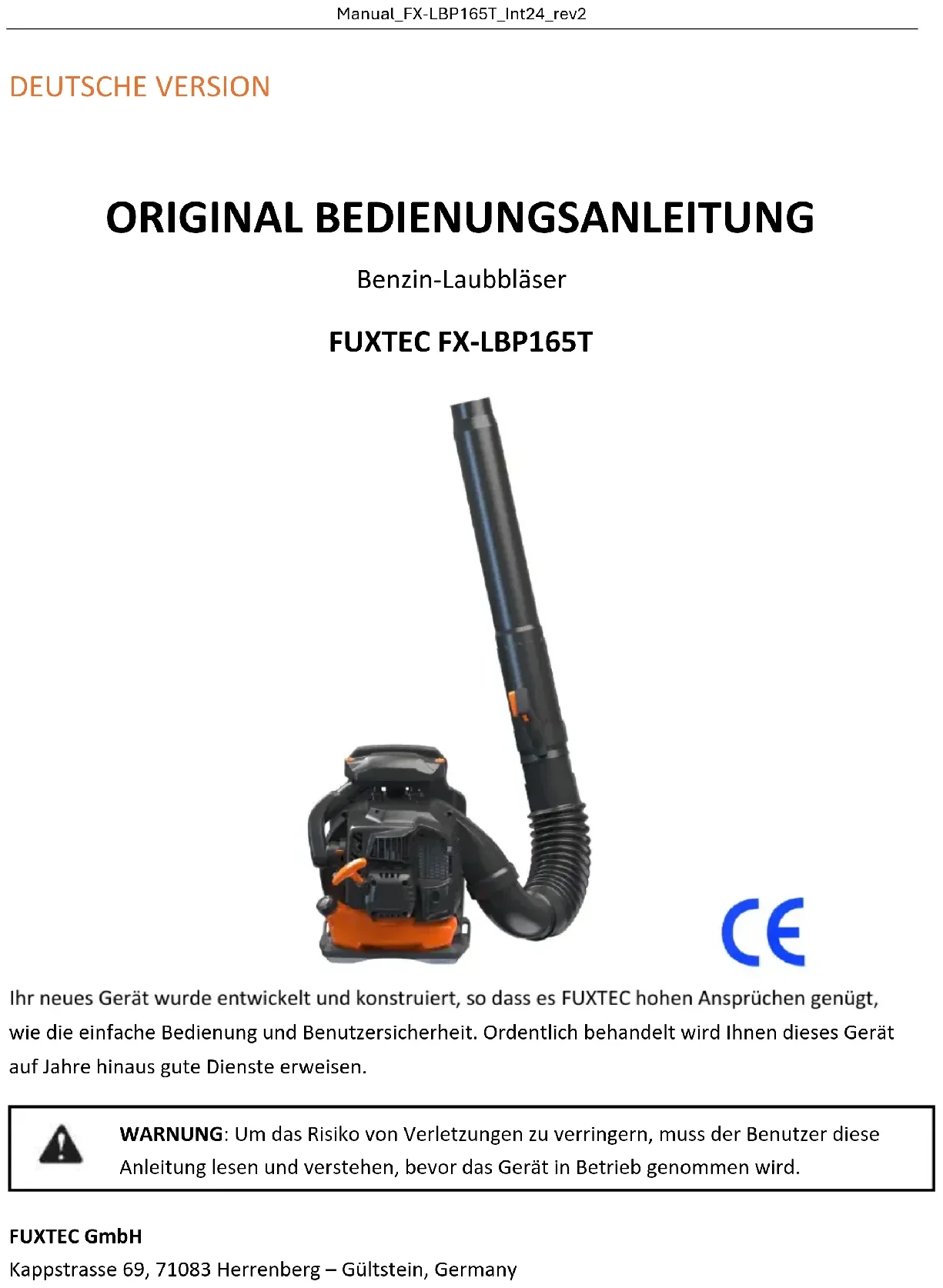

ORIGINAL BEDIENUNGSANLEITUNG Benzin-Laubbläser

Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird. FUXTEC GmbH Kappstrasse 69, 71083 Herrenberg – Gültstein, GermanyManual_FX-LBP165T_Int24_rev2

Wir bedanken uns für den Kauf eines Laubsaugers/-bläsers unserer Firma. Die Ihnen vorliegende Bedienungsanleitung erläutert Ihnen, wie Sie den Laubsauger am besten bedienen. Bevor Sie diese benutzen, lesen Sie bitte die vorliegende Bedienungsanleitung sorgfältig durch, bedienen Sie die Maschine korrekt und arbeiten Sie sicher. Im Übrigen besteht die Möglichkeit, dass nicht alle Einzelheiten Ihrer Maschine, infolge der Weiterentwicklung der Maschine, mit der Bedienungsanleitung übereinstimmen. Wir bitten demzufolge um Ihr Verständnis.

• Laubbläser FX-LBP165T

• Bedienungsanleitung Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

• Eventuelle Transportschäden Teilen Sie uns Beanstandungen umgehend mit. Spätere Reklamationen werden nicht anerkannt.

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Laubbläser in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20 Uhr bis 7 Uhr nicht in Betrieb genommen werden. Bitte beachten Sie auch die individuellen regionalen Vorschriften zum Lärmschutz.Manual_FX-LBP165T_Int24_rev2

4. Sicherheitssymbole auf der Maschine und in der Betriebsanleitung

Auf dem Typenschild Ihres Laubsaugers finden Sie evtl. symbolische Hinweise. Sie vermitteln wichtige Informationen über das Produkt oder Hinweise zu ihrem Gebrauch.

Gefährliche Situation oder drohende Gefahr. Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen. Wichtige Hinweise zum richtigen Umgang mit dem Gerät. Nichtbeachten dieser Hinweise kann zu Störungen an der Maschine führen. Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen der Maschine optimal zu nutzen. Montage, Bedienung und Wartung des Gerätes. Hier wird Ihnen genau erklärt, wie Sie vorgehen müssen.

5. Bestimmungsgemäße/ nicht bestimmungsgemäße Verwendung

Der benzinbetriebene Laubbläser ist ausschließlich zum Blasen von Laubblättern bestimmt. Zur bestimmungsgemäßen Verwendung gehört auch das Lesen und Einhalten der Bedienungsanleitung vor jedem Gebrauch. Vor und während des Gebrauches ist die Maschine auf mechanische Beschädigungen zu Überprüfen. Treten Sie bei erforderlichen Reparaturmaßnahmen mit uns in Kontakt. Es dürfen nur die vom Hersteller freigegebenen bzw. originalen Ersatzteile verwendet werden. Die Maschine darf nur im offenen Gartenbereich in Betrieb genommen werden. Bei Verwendung von nicht freigegebenen bzw. nicht originalen Ersatzteilen haftet der Bediener und nicht der Hersteller für entstandene Sach-/ Personenschäden. Jegliche andere Verwendung als o.g. ist eine nicht bestimmungsgemäße Verwendung:

• Zur bestimmungsgemäßen Verwendung gehört auch das Lesen und Einhalten der Bedienungsanleitung.

• Bei Verwendung von nicht freigegebenen bzw. nicht originalen Ersatzteilen haftet der Bediener und nicht der Hersteller für entstandene Sach-/Personenschäden.

• Jegliche andere Verwendung als o.g. ist eine nicht bestimmungsgemäße Verwendung.Manual_FX-LBP165T_Int24_rev2

• Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und das Befolgen der in der Anleitung enthaltenen Sicherheitshinweise.

• Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind zu berücksichtigen.

• Der darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.

• Eigene Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

• Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren informiert sind. Instandsetzungsarbeiten dürfen nur durch die FUXTEC GmbH durchgeführt werden.

• Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder Regen ausgesetzt werden.

6. Restrisiken und sicheres Arbeiten

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Bestimmungsgemäße Verwendung“ und die „Sicherheitshinweise“, sowie die Betriebsanleitung insgesamt beachtet werden.

• Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzung durch weggeschleuderte Teile.

• Gefahr einer Kohlenmonoxid Vergiftung bei Verwendung in geschlossenen oder schlecht belüfteten Räumen.

• Verbrennungsgefahr durch heiße Bauteile.

• Bei länger andauernden Arbeiten ohne Gehörschutz Beeinträchtigung des Gehörs. Des Weiteren können trotz aller Information und Vorkehrungen nicht offensichtliche Restrisiken bestehen. Warnung: Der tatsächliche vorhandene Vibrationsemissionswert während der Benutzung der Maschine kann von dem in der Bedienungsanleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. Während des Gebrauches beachtet werden sollen:

• Wird die Maschine richtig verwendet?

• Ist der Gebrauchszustand von der Maschine in Ordnung?

• Sind die Haltegriffe ggf. optionale Vibrationsgriffe montiert und sind diese fest am Maschinenkörper?Manual_FX-LBP165T_Int24_rev2

Lesen Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die in Ihrem Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen. Bewahren Sie diese Sicherheitshinweise (Bedienungsanleitung) immer bei der Maschine auf. Die Maschine darf nur durch Personen mit ausreichender Erfahrung bedient werden. Reparaturen am Gerät haben durch den Hersteller bzw. von ihm empfohlene Firmen zu erfolgen. Erste Schritte

• Wer zum ersten Mal mit der Maschine arbeitet sollte eine praktische Einweisung in dem Gebrauch des Gerätes sowie Personenschutzausrüstung von einem erfahrenen Bediener erhalten.

• Seien Sie aufmerksam. Gehen Sie mit Vernunft an die Arbeit. Wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen, dürfen Sie das Gerät nicht verwenden. Unachtsamkeit beim Gebrauch des Gerätes können zu ernsthaften Verletzungen führen.

• Machen Sie sich vor Gebrauch mit dem Gerät vertraut. Unzureichend informierte Bediener können sich oder andere Personen durch unsachgemäßen Gebrauch gefährden.

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Eine Benutzung von z.B. einer Leiter ist nicht erlaubt.

• Benützen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

• Tragen Sie geeignete Arbeitskleidung.

• Tragen Sie keinen Schmuck oder weite Kleidung die erfasst werden können.

• Tragen Sie Handschuhe und rutschfestes Schuhwerk.

• Tragen Sie bei langen Haaren ein Haarnetz oder eine Kopfbedeckung.

• Tragen Sie Schutzkleidung: o Gehörschutz. o Schutzbrille oder Gesichtsschutz. o Arbeitshandschuhe. o Sicherheitsschuhe. o Schutzhelm in Situationen, bei denen mit Kopfverletzungen gerechnet werden muss.

• Es wird das Tragen eines Beinschutzes und einer Sicherheitsjacke empfohlen.

• Halten Sie Ihren Arbeitsbereich in Ordnung!

• Berücksichtigen Sie Umgebungseinflüsse: o Setzen Sie die Maschine nicht dem Regen aus. o Verwenden Sie die Maschine nicht in nasser oder feuchter Umgebung. o Verschieben Sie Arbeiten bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) wegen erhöhter Unfallgefahr! o Sorgen Sie für gute Beleuchtung.Manual_FX-LBP165T_Int24_rev2

o Verwenden Sie die Maschine nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

• Wegen des Motorengeräusches können Sie Gefahren eventuell nicht hören. Machen Sie sich daher mit Ihrer Umgebung vertraut.

• Lassen Sie die Maschine nie unbeaufsichtigt.

• Bei Arbeitspausen ist die Maschine so abzulegen, dass niemand gefährdet wird. Die Maschine sollte vor unbefugtem Zugriff gesichert werden.

• Personen unter 18 Jahren dürfen das Gerät nicht bedienen.

• Halten Sie andere Personen und Kinder fern.

• Der Bedienende ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder den Motor berühren.

• Achten Sie auf eine Überlastung des Geräts! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen. Ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.

• Schalten Sie das Gerät ab und ziehen Sie den Zündkerzenstecker von der Zündkerze bei: o Berühren der Maschine mit Erdreich, Steinen, Nägeln oder sonstigen Fremdkörpern. o bei der Kontrolle, ob das Gerät beschädigt ist. o Reparaturarbeiten, sowie Wartungs- und Reinigungsarbeiten. o Beseitigung von Störungen (z.B. Verstopfen des Blasrohres). o Transport und Lagerung. o Verlassen des Arbeitsbereichs, auch bei kurzzeitigen Unterbrechungen.Manual_FX-LBP165T_Int24_rev2

Pflegen Sie Ihren Laubbläser mit Sorgfalt:

• Reinigen Sie die Maschine nach jeder Nutzung.

• Entleeren Sie den Tank nach jeder Nutzung.

• Halten Sie Handgriffe trocken und frei von Schmierstoffen.

• Befolgen Sie die Wartungsvorschriften.

Überprüfen Sie die Maschine auf Beschädigungen:

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre störungsfreie und bestimmungsgemäße Funktion geprüft werden.

• Überprüfen Sie, ob bewegliche Teile einwandfrei funktionieren und nicht blockieren, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Maschine sicherzustellen.

• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch uns oder eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.

• Beschädigte oder nicht lesbare Sicherheitsaufkleber sind zu ersetzen.

• Lassen Sie nie Werkzeugschlüssel stecken!

• Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Werkzeuge entfernt sind.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

• Nehmen Sie selbst keine Reparatur an der Maschine vor. Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an der Maschine vor, sondern wenden Sie sich direkt an den Kundendienst der FUXTEC GmbH. Reparaturen an anderen Teilen der Maschine haben durch die FUXTEC GmbH zu erfolgen. Nur Originalersatzteile verwenden! Durch den Gebrauch anderer Ersatzteile oder Zubehörs können Gefahren für den Benutzer entstehen. Für hieraus resultierende Schäden haftet nicht die FUXTEC GmbH.Manual_FX-LBP165T_Int24_rev2

7. Umgang mit Kraftstoffen

Kraftstoffe und Kraftstoffdämpfe sind feuergefährlich und können beim Einatmen oder an der Haut schwere Schäden verursachen. Daher ist beim Umgang mit Kraftstoff Vorsicht geboten und für eine gute Belüftung zu sorgen.

• Schalten Sie vor dem Betanken den Motor aus und lassen Sie das Gerät abkühlen.

• Beim Tanken offenes Feuer vermeiden.

• Tragen Sie beim Tanken Handschuhe.

• Nicht in geschlossenen Räumen tanken (Explosionsgefahr).

• Verschütten Sie keinen Kraftstoff oder Öl. Säubern Sie die Maschine sofort, wenn Sie Kraftstoff oder Öl verschüttet haben. Wechseln Sie Ihre Kleidung, wenn Sie Kraftstoff oder Öl darüber verschüttet haben.

• Lassen Sie keinen Kraftstoff ins Erdreich gelangen.

• Schließen Sie den Tankverschluss nach dem Tanken wieder sorgfältig und kontrollieren Sie, dass er sich während des Betriebes nicht löst.

• Darauf achten, dass Tankdeckel und Benzinleitungen dicht sind. Bei Undichtigkeiten darf das Gerät nicht in Betrieb genommen werden.

• Transportieren und lagern Sie Kraftstoffe nur in dafür gekennzeichneten und zugelassenen Behältern.

• Transportieren und lagern Sie Kraftstoffe nicht in der Nähe von brennbaren oder leicht entzündlichen Stoffen sowie Funken bzw. offenem Feuer. Halten Sie Kinder von Kraftstoffen fern.

• Entfernen Sie sich zum Starten des Gerätes ausreichend vom Tankplatz.Manual_FX-LBP165T_Int24_rev2

8. Übersicht der Maschine

9. Montage des Laubbläsers

Achtung: Schalten Sie bei Montagearbeiten und/oder Wartungsarbeiten immer den Motor aus! Tragen Sie Schutzhandschuhe beim Montieren, um sich vor Schnittverletzungen zu schützen.

1. Schnallen Sie sich den Laubbläser auf den Rücken und montieren Sie den Gasgriff auf dem

Rohr hinter dem Wellrohr / Schlauch und positionieren Sie den Gasgriff so, dass sie diesen bequem mit der Hand erreichen

Mithilfe der Schnallen können Sie die Weite der Tragegurte einstellenManual_FX-LBP165T_Int24_rev2

10. Inbetriebnahme – Tanken, 2-Takt Motoröl

Die Maschine wird nicht mit Kraftstoffgemisch befüllt ausgeliefert. Befüllen Sie wie in diesem Kapitel unter „Tanken“ beschrieben das Gerät. Das Gerät wird mit einer Mischung 50:1 aus Normal Benzin (bleifrei) und Zweitakt-Motoröl betrieben. Nutzung von Fertiggemischen oder Sonderkraftstoffen kann zu Schäden an der Maschine führen.

Beim Umgang mit Benzin ist erhöhte Aufmerksamkeit geboten. Rauchen und offenes Feuer wegen Explosionsgefahr unbedingt vermeiden. Benzin: Oktanzahl mindestens 91 ROZ, bleifrei

• Füllen Sie weder verbleites Benzin, Diesel oder andere nicht zugelassene Kraftstoffe ein.

• Verwenden Sie kein Benzin mit einer Oktanzahl kleiner als 91 ROZ. Dies kann durch erhöhte Motortemperaturen zu einem Motorschaden führen.

• Wenn Sie dauerhaft im höheren Drehzahlbereich arbeiten, Benzin mit einer höheren Oktanzahl verwenden.

• Aus Gründen des Umweltschutzes wird die Verwendung von bleifreiem Benzin empfohlen. Die Verwendung von E10-Kraftstoffen ist nicht zulässig. 2-Takt Motoröl Verwenden Sie keine Viertaktöle oder Zweitaktöle für wassergekühlte Außenbordmotoren, sowie Fertiggemisch von Tankstellen. Mischungsverhältnis 50:1

• Achten Sie auf eine exakte Abmessung der Ölmenge, da sich bei kleinen Mengen eine geringe Abweichung der Ölmenge stark auf das Mischungsverhältnis auswirken.

• Verändern Sie nicht das Mischungsverhältnis, dadurch entstehen vermehrt Verbrennungsrückstände, der Kraftstoffverbrauch steigt und die Leistung verringert sich, oder der Motor kann beschädigt werden. Mischen Sie das Benzin und das Öl in einem sauberen, für Benzin zugelassenen und gekennzeichneten Behälter mit Überfüllungsschutz. Benzin Zweitaktmotoröl (50:1) Benzin Zweitaktmotoröl (50:1) 1 Liter 0,020 Liter 5 Liter 0,100 Liter 2 Liter 0,040 Liter 10 Liter 0,200 LiterManual_FX-LBP165T_Int24_rev2

1. Füllen Sie zuerst die Hälfte des Benzins ein, das gemischt werden soll.

2. Füllen Sie danach die gesamte Menge Öl ein.

3. Schütteln Sie die Mischung.

4. Füllen Sie den Rest des Kraftstoffs ein.

Kraftstoffe sind nur begrenzt lagerfähig da sie altern. Überlagerte Kraftstoffe und Kraftstoffgemische können zu Problemen beim Starten führen. Mischen Sie deshalb nur soviel Kraftstoff, wie Sie in einem Monat verbrauchen. Lagern Sie Kraftstoffe in dafür zugelassenen und gekennzeichneten Behältern trocken und sicher. Darauf achten, dass die Kraftstoffbehälter für Kinder unzugänglich aufbewahrt werden. Tanken des Laubbläsers Motor ausschalten, Gerät abkühlen lassen! - Schutzhandschuhe tragen! - Haut- und Augenkontakt vermeiden (Schutzbrille tragen)! - Unbedingt „Umgang mit Kraftstoff“ beachten.

1. Betanken Sie die Maschine nur im Freien oder ausreichend belüfteten Räumen.

2. Säubern Sie die Umgebung des Einfüllbereiches. Schmutz im Tank verursacht Betriebsstörungen.

3. Schütteln Sie den Behälter mit dem Kraftstoffgemisch vor dem Tanken erneut.

4. Öffnen Sie den Verschluss (10) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden

5. Füllen Sie das Gemisch vorsichtig bis zur Unterkante des Einfüllstutzens ein.

6. Verschließen Sie den Tankverschluss wieder.

7. Stellen Sie sicher, dass der Tankverschluss dicht ist.

8. Säubern Sie den Tankverschluss und die Umgebung.

9. Achten Sie auf Undichtigkeiten des Tanks und der Kraftstoffleitungen.

10. Betätigen Sie gegebenenfalls die Primer-Pumpe (24).

11. Entfernen Sie sich vor dem Starten des Motors angemessen vom Tankplatz.Manual_FX-LBP165T_Int24_rev2

11. Starten/Stoppen des Laubbläsers

Das Gerät darf nicht in Betrieb genommen werden, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet haben sowie das Gerät vollständig und vorschriftsmäßig montiert ist!

• Nur starten, wenn die Maschine komplett zusammengebaut ist.

• Stützen Sie die Maschine zum Starten auf dem Boden ab und halten sie diese gut fest.

1. Abstand zu brennbaren Materialien einhalten.

2. Sicheren Stand einnehmen.

3. Legen Sie die Maschine vor sich auf den Boden.

4. Halten Sie mit der linken Hand das Gerät am oberen Bügel fest.

5. Umfassen sie mit der rechten Hand den Seilzugstarter.

Start bei kaltem Motor

1. Schieben Sie den EIN / AUS-Schalter auf die Position ON.

2. Drücken Sie mehrmals vorsichtig auf die Primer-Pumpe, bis Kraftstoff in die Pumpe gelangt.

3. Schließen Sie den Starthebel (Choke) auf.

4. Betätigen Sie leicht den Gasgriff und fixieren diesen mit dem Haltehebel.

5. Ziehen Sie das Startseil am Anwerfgriff langsam bis zum Widerstand heraus.

6. Ziehen Sie schnell am Startseil und lassen Sie es dann langsam los.

Ziehen Sie das Startseil nicht ganz heraus, und lassen Sie den Anwerfgriff nicht zurück auf den Motor schlagen.

7. Schieben Sie den Starthebel (Choke) auf, sobald der Motor angesprungen ist, oder auch nach dem

8. Wenn die Maschine läuft, lösen Sie den fixierten Gasgriff.

9. Der Motor dreht im Leerlauf.

10. Lassen Sie das Gerät vor Beginn der Arbeit ca. 8-10 Minuten im Leerlauf warmlaufen.

1. Gashebel loslassen.

2. Stellen Sie den EIN / AUS-Schalter auf die Position OFF.

Starten bei warmem Motor

1. EIN / AUS-Schalter auf die Position ON schieben.

2. Schieben Sie den Starthebel (Choke) auf „Offen“ Ziehen Sie das Startseil am Anwerfgriff, bis der

Regelmäßig vor Inbetriebnahme und während des Arbeitens folgenden Überprüfungen durchführen:

• Halten Sie die Maschine immer mit beiden Händen jeweils am vorderen und hinteren Handgriff fest.

• Ist das Gerät komplett und vorschriftsmäßig montiert?

• Darauf achten, dass alle Muttern und Schrauben fest angezogen sind.

• Ist die Maschine in gutem und sicherem Zustand?

• Sind alle Sicherheitsfunktionen in Ordnung?

• Ist der Benzintank gefüllt?

• Sind Motor und Schalldämpfer frei von Ablagerungen, Laub oder Schmiermittel?

• Ist der Handgriff sauber und trocken (kein Öl, Fett oder Harz)?

• Ist der Arbeitsplatz frei von Hindernissen über die Sie stolpern könnten?

• Tragen Sie die erforderliche Schutzausrüstung?

• Haben Sie die Hinweise gelesen und verstanden?

• Sind Gashebel leichtgängig und der Feststellknopf funktionsfähig?

• Ist der EIN/AUS-Schalter funktionsfähig?

• Vergewissern Sie sich, dass das Getriebe ausreichend Schmierung hat (siehe unter „Wartung“).

13. Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit

• Stillstand des Motors abwarten.

• Zündkerzenstecker abziehen (außer bei Einstellung des Leerlaufs). Führen Sie Wartungsarbeiten wegen Brandgefahr nicht in der Nähe von offenem Feuer durch. Wartungs- und Reinigungsarbeiten die in diesem Kapitel nicht beschrieben, dürfen nur vom Kundendienst durchgeführt werden. Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen vor Benutzung unbedingt wieder ordnungsgemäß überprüft und angebracht werden. Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden führen, oder eine Gefahr für den Benutzer darstellen. Wartung Tragen Sie Handschuhe, um Verletzungen zu vermeiden. Damit eine lange und zuverlässige Nutzung der Maschine gewährleistet ist, führen Sie folgende Wartungsarbeiten regelmäßig aus. Überprüfen Sie die Maschine auf offensichtliche Mängel wie:

• verschlissene oder beschädigte Bauteile.

• Tankverschluss und Kraftstoffleitungen auf ihre Dichtigkeit.Manual_FX-LBP165T_Int24_rev2

Überprüfen Sie die Maschine nach jedem Gebrauch auf Verschleiß. Luftfilter reinigen bzw. auswechseln Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz, um −−Leistungseinbußen, −−Startschwierigkeiten, −−zu hohem Kraftstoffverbrauch vorzubeugen. Reinigen Sie den Luftfilter ca. alle 8 Betriebsstunden, bei besonders staubigen Verhältnissen noch öfter.

1. Starthebel (Choke) auf stellen, damit kein Schmutz in den Vergaser gelangt.

2. Luftfilterdeckel entfernen.

3. Nehmen Sie den Luftfilter aus Schaumstoff heraus.

4. Waschen Sie den Luftfilter in lauwarmer Seifenlauge aus.

Pusten Sie den Schmutz nicht aus, es besteht die Gefahr von Augenverletzungen!

5. Reinigen Sie den Luftfilterinnenraum mit einem Pinsel.

6. Lassen Sie den Luftfilter gut trocknen und setzen Sie ihn wieder ein.

7. Bringen Sie den Luftfilterdeckel wieder an.

Wechseln Sie den Luftfilter regelmäßig aus. Beschädigte Luftfilter müssen vor Arbeitsbeginn ausgewechselt werden. Benzinfilter reinigen bzw. auswechseln Kontrollieren Sie den Benzinfilter bei Bedarf. Ein verschmutzter Benzinfilter behindert die Kraftstoffzufuhr. Öffnen Sie den Tankverschluss und ziehen Sie den Benzinfilter mit einem Drahthaken durch die Öffnung.

• leichte Verschmutzung ➜ ziehen Sie den Benzinfilter von der Kraftstoffleitung ab und reinigen Sie den Filter in Reinigungsbenzin.

• starke Verschmutzung ➜ ersetzen Sie den Benzinfilter.Manual_FX-LBP165T_Int24_rev2

Zündkerze wechseln bzw. überprüfen Berühren Sie die Zündkerze oder den Zündkerzenstecker nicht bei laufendem Motor. Hochspannung! Verbrennungsgefahr bei heißem Motor. Tragen Sie Schutzhandschuhe! Kontrollieren Sie regelmäßig die Zündkerze und den Abstand der Elektroden. Gehen Sie dazu folgendermaßen vor:

1. Ziehen Sie den Zündkerzenstecker von der Zündkerze ab.

2. Die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel herausschrauben.

Der Elektrodenabstand sollte zwischen 0,6 bis 0,7 mm betragen. Reinigen Sie die Zündkerze, wenn sie verschmutzt ist. Wechseln Sie die Zündkerze aus:

• bei beschädigtem Isolationskörper.

• bei starkem Abbrand der Elektroden.

• bei stark verschmutzten oder verölten Elektroden.

• jeden Monat bei regelmäßigem Betrieb. Zündfunken prüfen

1. Zündkerzenstecker von der Zündkerze abziehen.

2. Schrauben Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel aus.

3. Stecken Sie den Zündkerzenstecker fest auf.

4. Drücken Sie die Zündkerze mit einer isolierten Zange gegen das Motorgehäuse (nicht in der Nähe

des Zündkerzenloches).

5. Schieben Sie den EIN / AUS-Schalter auf die Position „START“.

6. Ziehen Sie kräftig das Startseil am Anwerfgriff.

Bei einwandfreier Funktion muss ein Funke zwischen den Elektroden sichtbar sein.

Schalldämpfer/Austrittsöffnung Ziehen Sie die Schalldämpferschrauben nicht nach, wenn der Motor heiß ist.

1. Kontrollieren Sie regelmäßig, ob sich die Schrauben (D) des Schalldämpfers nicht gelöst haben. ➜

Wenn sie locker sind, ziehen Sie diese handfest an.

2. Reinigen Sie regelmäßig die Austrittsöffnung (E).Manual_FX-LBP165T_Int24_rev2

Pflege Reinigen Sie die Maschine sorgfältig nach jedem Gebrauch, damit die einwandfreie Funktion erhalten bleibt.

• Reinigen Sie das Gehäuse mit einer weichen Bürste oder einem trockenen Lappen. Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden.

• Achten Sie darauf, dass die Lüftungsschlitze für die Kühlung des Motors frei bleiben (Gefahr der Überhitzung).

• Reinigen und ölen Sie regelmäßig alle beweglichen Teile. Verwenden Sie dabei kein Fett! Verwenden Sie umweltverträgliches Öl. Warnung: werden die Wartungen nicht regelmäßig durchgeführt, so kann dies zu ernsthaften Schäden der Maschine und Personen führen.

14. Technische Daten

Bezeichnung FUXTEC Laubbläser Modell FX-LBP165T Motorleistung max. bei Drehzahl. 2,4kW bei 6.500 min

Leerlaufdrehzahl 3.000 ± 200min

Hubraum 65,1 cm³ Kraftstofftank-Inhalt. 1,5 l Mischungsverhältnis (Kraftstoff/Zweitakt-Öl) 50:1 Gewicht (Tank leer) 10,0 kg Maximales Luftvolumen 0,32m³ / sec Maximale Luftgeschwindigkeit 93m / sec WARNUNG: Es dürfen nur zugelassene, wie in dieser Bedienungsanleitung genannt, Original- Ersatzteile verwendet werden. Bei nicht zugelassenen Ersatzteilen können schwere Verletzungen auftreten.Manual_FX-LBP165T_Int24_rev2

Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Bei Problemen wenden Sie sich bitte an die FUXTEC GmbH.

Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf. Ausgenommen von der Gewährleistung sind Verschleißteile und Schäden die auf nicht bestimmungsgemäße Verwendung, Gewaltanwendungen, technische Änderungen, Verwendung von falschen Zubehörteilen bzw. Nichtoriginalersatzteilen und Reparaturversuchen durch nicht qualifiziertes Personal. Gewährleistungsreparaturen dürfen nur vom autorisierten Fachhandel ausgeführt werden.

18. Entsorgungshinweis

Bitte kontaktieren Sie Ihre lokale Kommune für die Entsorgung des Gerätes. Dazu bitte im Vorfeld sämtliche Betriebsstoffe wie Benzin und Öl entsorgen.Manual_FX-LBP165T_Int24_rev2

19. EU-Konformitätserklärung

Hiermit erklären wir, FUXTEC GmbH • Kappstraße 69 •GERMANY dass die nachfolgende bezeichnete Maschine aufgrund der Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien (siehe Punkt 4) entspricht. Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde, vom Endbenutzer nachträglich angebrachte Teile und / oder nachträglich vorgenommene Eingriffe bleiben unberücksichtigt.

1. Produkt / Funktion: Benzin Laubbläser zum Blasen von Laub

2. Typenbezeichnung: FX-LBP165T

3. Seriennummer: LBP165T-0001–LBP165T-4999

4. Einschlägige EG Richtlinien: Maschinenrichtlinie 2006/42/EG

5. Angewendete harmonisierte Normen: EN 15503:2009+A2:2015

Gemessener Schallleistungspegel LpA 100,6 dB (A). Garantierter Schallleistungspegel LwA 102,2 dB (A) Herrenberg, 08.06.2023

Leonhard Zirkler (Geschäftsführer) Hersteller: FUXTEC GmbH Kappstraße 69 71083 Herrenberg GERMANY

Aufbewahrung der technischen Unterlagen: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Germany L. Zirkler, GeschäftsführungManual_FX-LBP165T_Int24_rev2

128. Technische gegevens

4 Relevanta EG-direktiv: Maskindirektivet 2006/42/EG
