Marke	Fuxtec
Modell	FX-LBS126P
Produkttyp	Thermischer Laubbläser/Laubsauger 3-in-1
Motor	1E34F-G1, Einzylinder-Zweitakt
Hubraum	25,4 cm³
Leistung	0,75 kW bei 7500 U/min
Maximale Drehzahl	9000 U/min
Leerlaufdrehzahl	3000 ± 200 U/min
Kraftstofftankkapazität	500 ml
Kraftstoffmischungsverhältnis	40:1 (bleifreies Benzin SP98 / Zweitaktöl)
Kraftstoffverbrauch	390 g/h
Luftdurchsatz (Blasen)	10,6 m³/min
Volumen des Auffangsacks	60 L
Gewicht (leerer Tank)	4,7 kg
Schalldruckpegel (LpA)	86,5 dB(A)
Garantierter Schallleistungspegel (LwA)	108 dB(A)
Vibrationen am Handgriff	2,194 m/s²
Funktionen	Blasen, Saugen, Häckseln
Zündung	Zündkerze (Torch BMR6A)
Luftfilterwartung	Alle 25 h oder 3 Monate
Zündkerzenwartung	Alle 100 h oder 12 Monate
Garantie	24 Monate (Verschleißteile ausgeschlossen)

Häufig gestellte Fragen - FX-LBS126P Fuxtec

Wie starte ich den Fuxtec FX-LBS126P Laubbläser?

Bei kaltem Motor stellen Sie den Schalter auf 1, drücken Sie den Chokehebel in die Position KALT, pumpen Sie die Primerpumpe mehrmals, ziehen Sie dann langsam am Startseil bis zum Widerstand und ziehen Sie schnell. Bei warmem Motor lassen Sie den Choke in normaler Position und ziehen Sie am Seil, bis der Motor anspringt. Lassen Sie ihn 2-3 Minuten im Leerlauf warmlaufen, bevor Sie ihn verwenden.

Welche Art von Kraftstoff verwenden?

Verwenden Sie ein Gemisch aus 40:1 bleifreiem Benzin SP98 und Zweitakt-Motoröl. Verwenden Sie kein Viertakt-Motoröl oder Fertigmischungen.

Wie wechsle ich vom Blas- zum Saugmodus?

Stoppen Sie den Motor und lassen Sie ihn abkühlen. Demontieren Sie das Blasrohr, öffnen Sie den Sauggitter, montieren Sie das Saugrohr in zwei Teilen und befestigen Sie es an der Haupteinheit. Schließen Sie den Schlauch und den Auffangsack an. Stellen Sie sicher, dass alles gut befestigt ist, bevor Sie ihn neu starten.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Zündkerze: Reinigen Sie sie oder stellen Sie den Abstand auf 0,6-0,7 mm ein. Überprüfen Sie die Kraftstoffzufuhr (verstopfte Leitungen?). Wenn der Funke schwach ist, könnte die Zündspule defekt sein. Bei geringer Kompression könnten die Kolbenringe abgenutzt sein.

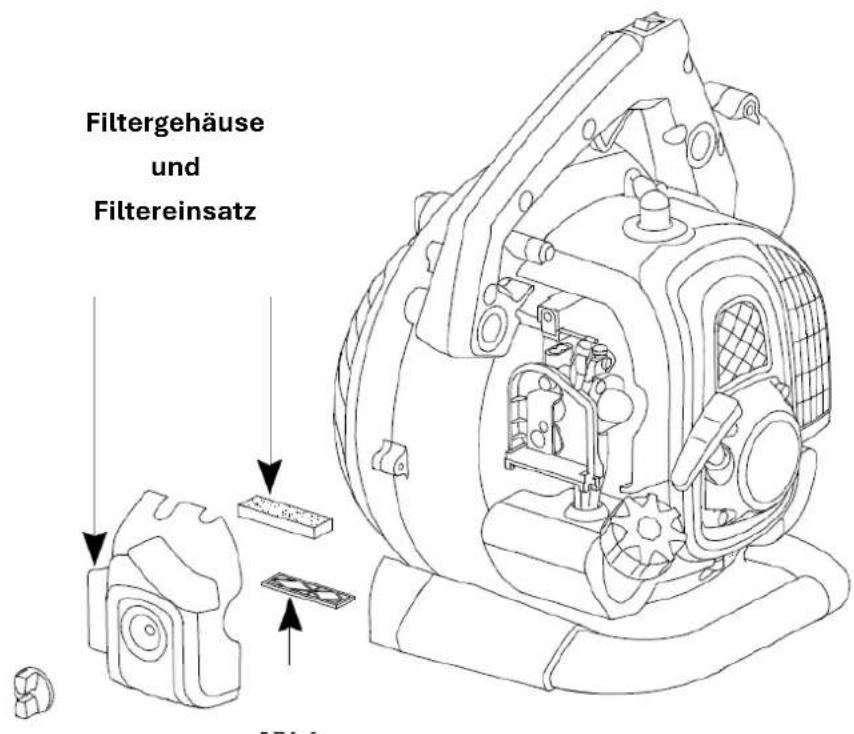

Wie warte ich den Luftfilter?

Reinigen Sie den Luftfilter alle 25 Betriebsstunden oder alle 3 Monate. Entfernen Sie den Deckel, waschen Sie den Schaumstofffilter mit warmem Seifenwasser, spülen Sie ihn aus, trocknen Sie ihn vollständig und setzen Sie ihn wieder ein. Ersetzen Sie ihn, wenn er beschädigt ist.

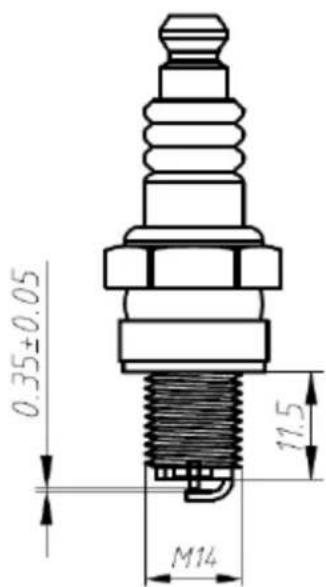

Wie stelle ich die Zündkerze ein?

Der Elektrodenabstand sollte zwischen 0,6 und 0,7 mm liegen. Verwenden Sie den mitgelieferten Zündkerzenschlüssel, um sie herauszudrehen. Reinigen Sie sie, wenn sie schmutzig ist, und ersetzen Sie sie, wenn sie abgenutzt oder beschädigt ist.

Kann ich das Gerät im Regen verwenden?

Nein, setzen Sie die Maschine niemals Regen oder Feuchtigkeit aus. Verwenden Sie sie nur bei trockenem Wetter und in gut belüfteter Umgebung, um Stromschlag- oder Pannenrisiken zu vermeiden.

Wie groß ist die Kraftstofftankkapazität?

Der Tank hat ein Fassungsvermögen von 500 ml (0,5 Liter). Füllen Sie ihn mit dem richtigen Gemisch und lassen Sie bei längerer Lagerung keinen Kraftstoff im Tank.

Wie lagere ich das Gerät nach Gebrauch?

Entleeren Sie den Kraftstofftank, reinigen Sie das Gerät mit einem trockenen Tuch, demontieren Sie die Rohre und den Sack, und lagern Sie es an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern. Entfernen Sie die Zündkerze und entleeren Sie den Vergaser, wenn die Lagerung länger als einen Monat dauert.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Hersteller FUXTEC GmbH per E-Mail an [e-mail] oder über Ihren autorisierten Händler. Verwenden Sie nur Originalteile, um die Sicherheit und Leistung des Geräts zu gewährleisten.

BEDIENUNGSANLEITUNG FX-LBS126P Fuxtec

1. Einleitung....9

2. Lieferumfang....9

3. Betriebszeiten 9

4. Sicherheitssymbole auf der Maschine und in der Betriebsanleitung....10

5. Bestimmungsgemäße/ nicht bestimmungsgemäße Verwendung....11

6. Restrisiken und sicheres Arbeiten 12

7. Umgang mit Kraftstoffen 15

8. Übersicht der Maschine....16

9. Montage als Laubbläser 17

10. Montage als Laubsauger 18

11. Inbetriebnahme – Tanken, 2-Takt Motoröl ......20

12. Starten/Stoppen des Laubbläsers....22

13. Arbeitshinweise 23

14. Wartung und Pflege 24

15. Technische Daten 27

16. Störungssuche 28

17. Kundendienst....29

18. Gewährleistung......29

19. Entsorgungshinweis....29

20. EU-Konformitätserklärung....30

ENGLISH VERSION....31

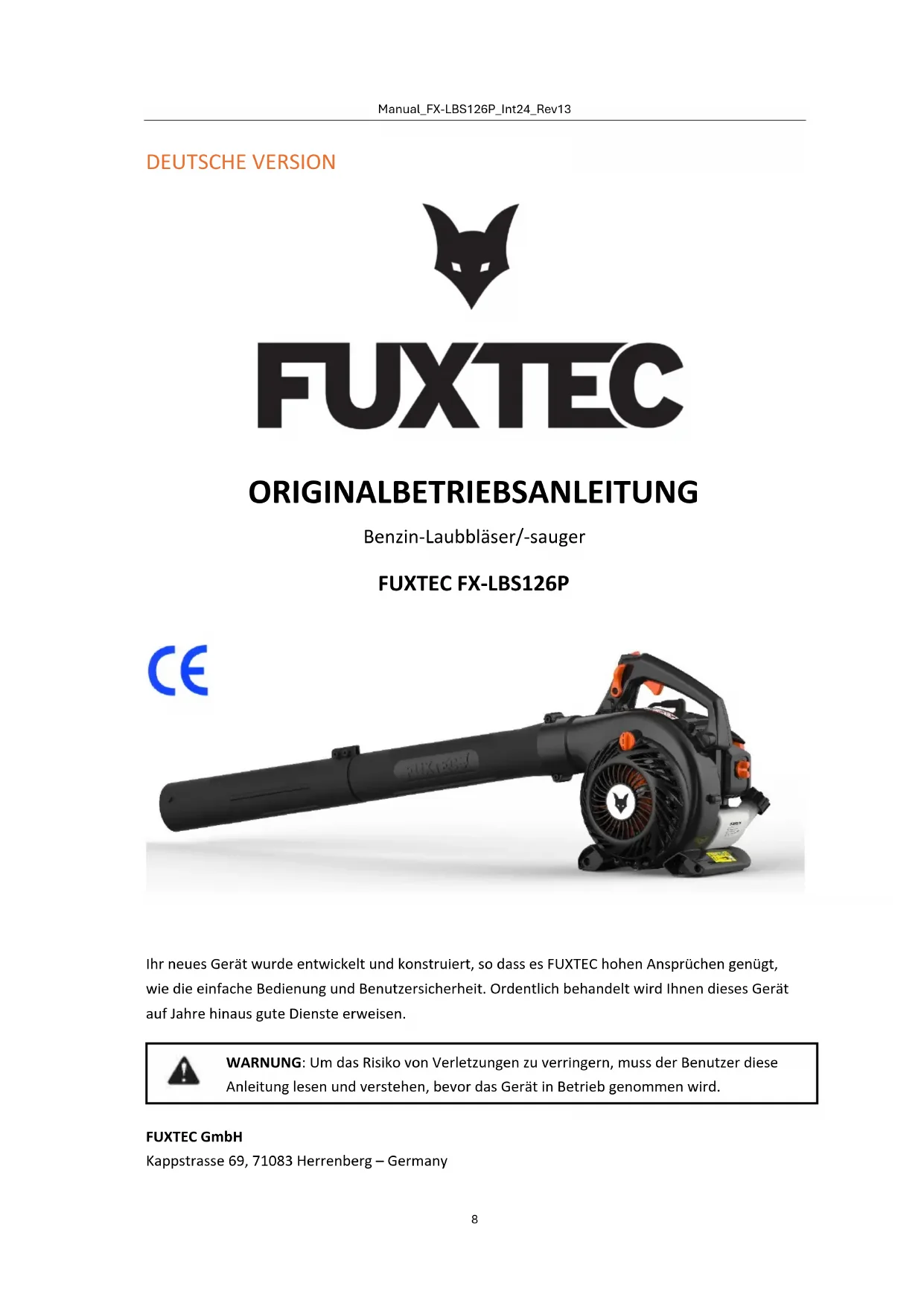

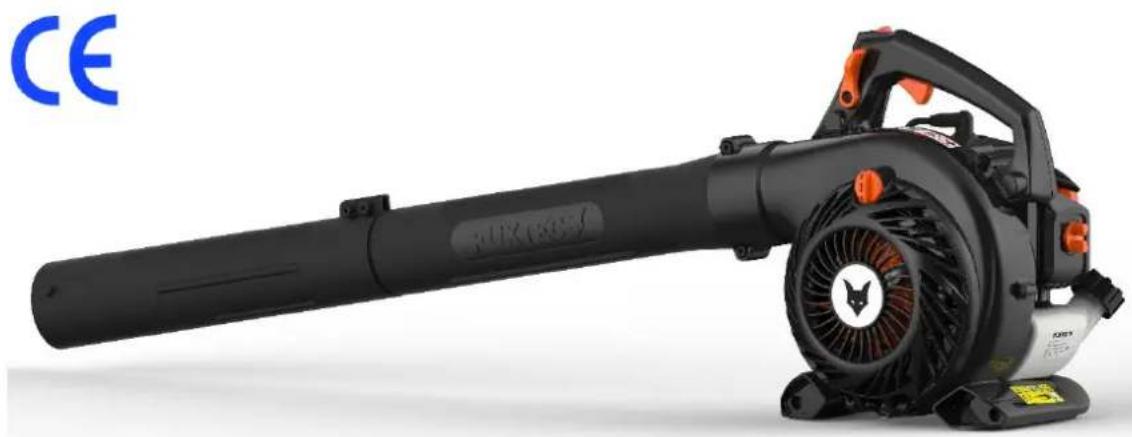

ORIGINALBETRIEBSANLEITUNG

Benzin-Laubbläser/-sauger

FUXTEC FX-LBS126P

Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen.

WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird.

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg – Germany

1. Einleitung

Wir bedanken uns für den Kauf eines Laubsaugers/-bläsers unserer Firma. Die Ihnen vorliegende Bedienungsanleitung erläutert Ihnen, wie Sie den Laubsauger am besten bedienen. Bevor Sie diese benutzen, lesen Sie bitte die vorliegende Bedienungsanleitung sorgfältig durch, bedienen Sie die Maschine korrekt und arbeiten Sie sicher. Im Übrigen besteht die Möglichkeit, dass nicht alle Einzelheiten Ihrer Maschine, infolge der Weiterentwicklung der Maschine, mit der Bedienungsanleitung übereinstimmen. Wir bitten demzufolge um Ihr Verständnis.

2. Lieferumfang

• Benzin-Laubbläser/-sauger FX-LBS126P
  • 1x Blasrohr Mittelstück
• 1x Blasrohr für befestigten Untergrund gerade Ausführung
  • 2-tlg. Saugrohr

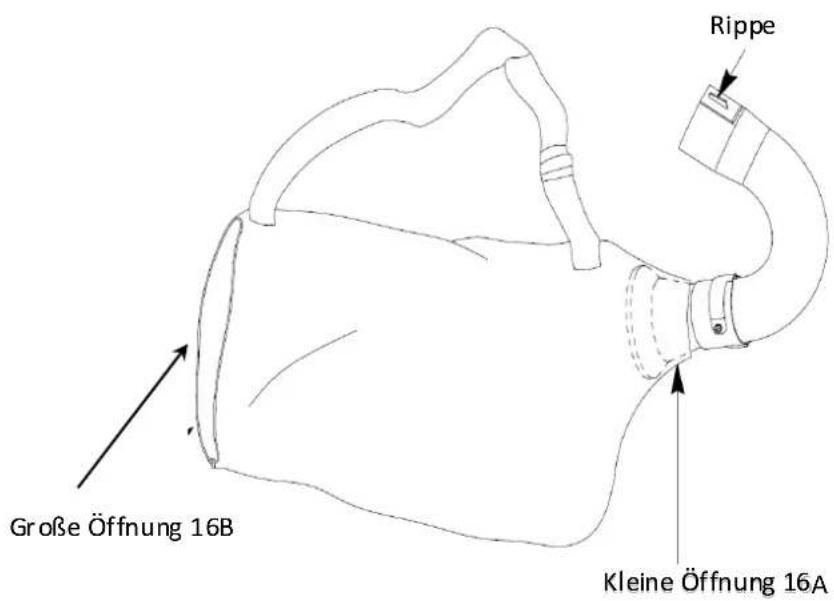

• Laubfangsack mit Tragegurt und zweiteilig gebogenes Anschlussrohr
• Werkzeugbeutel
  • Bedienungsanleitung

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

• Vollständigkeit
  • Eventuelle Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen können nicht anerkannt werden.

3. Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Laubbläser in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20 bis 7 Uhr nicht in Betrieb genommen werden. Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

4. Sicherheitssymbole auf der Maschine und in der Betriebsanleitung

Sie vermitteln wichtige Informationen über das Produkt oder Hinweise zu ihrem Gebrauch.

		Vor Verwendung des Gerätes die Bedienungsanleitung ausführlich lesen und sich mit dem Gerät vertraut machen
		Augen-, Mund- und Gehörschutz tragen während der Benutzung des Gerätes
		Immer Sicherheitshandschuhe tragen
		Vorsicht beim Blasen gegen Widerstände wie bspw. Bäume können Gegenstände zurückfliegen
		Sicherstellen, dass sich um Arbeitsumkreis von 15m keine Personen aufhalten. Vorsicht Verletztungsgefahr!
		Achtung heiße Bauteile. Vorsicht Verbrennungsgefahr!
		Bei geöfnetter Klappe nicht in das Häckselmesser greifen! Vorsicht Verletztungsgefahr!
		Keine spitzen oder metallischen Gegenstände aufsaugen! Vorsicht Verletztungsgefahr!
		Kein offenes Feuer. Vorsicht Brandgefahr!
		Der garantierte Geräuschpegel entspricht den gesetzlichen Geräuschrichtlinien

Gefährliche Situation oder drohende Gefahr. Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum richtigen Umgang mit dem Gerät. Nichtbeachten dieser Hinweise kann zu Störungen an der Maschine führen.

??Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen der Maschine optimal zu nutzen. Montage, Bedienung und Wartung des Gerätes. Hier wird Ihnen genau erklärt, was Sie vorgehen müssen.

5. Bestimmungsgemäße/ nicht bestimmungsgemäße Verwendung

Der benzinbetriebene Laubbläser/-sauger ist ausschließlich zum Blasen und Saugen von Laubblättern bestimmt. Zur bestimmungsgemäßen Verwendung gehört auch das Lesen und Einhalten der Bedienungsanleitung vor jedem Gebrauch. Vor und während des Gebrauches ist die Maschine auf mechanische Beschädigungen zu überprüfen. Bei erforderlichen Reparaturmaßnahmen treten Sie mit Ihrem Fachhändler in Kontakt.

Es dürfen nur die vom Hersteller freigegebenen bzw. originalen Ersatzteile verwendet werden. Die Maschine darf nur im offenen Gartenbereich in Betrieb genommen werden.

Bei Verwendung von nicht freigegebenen bzw. nicht originalen Ersatzteilen haftet der Bediener und nicht der Hersteller für entstandene Sach-/Personenschäden.

Jegliche andere Verwendung als o.g. ist eine nicht bestimmungsgemäße Verwendung:

• Zur bestimmungsgemäßen Verwendung gehört auch das Lesen und Einhalten der Bedienungsanleitung
• Bei Verwendung von nicht freigegebenen bzw. nicht originalen Ersatzteilen haftet der Bediener und nicht der Hersteller für entstandene Sach-/Personenschäden
• Jegliche andere Verwendung als o.g. ist eine nicht bestimmungsgemäße Verwendung
• Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und das befolgen der in der Anleitung enthaltenen Sicherheitshinweise
• Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind zu berücksichtigen
• Der darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer
• Eigene Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus
• Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren informiert sind. Instandsetzungsarbeiten dürfen nur durch den Hersteller bzw. durch nur vom Hersteller empfohlene Kundendienststellen durchgeführt werden
• Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder Regen ausgesetzt werden

6. Restrisiken und sicheres Arbeiten

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die Hinweise der „Bestimmungsgemäße/ nicht bestimmungsgemäße Verwendung“ in Kapitel 5 sowie die Betriebsanleitung insgesamt beachtet werden.

• Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen
  • Verletzung durch weggeschleuderte Teile
• Gefahr einer Kohlenmonoxid Vergiftung bei Verwendung in geschlossenen oder schlecht belüfteten Räumen
• Verbrennungsgefahr durch heiße Bauteile
• Bei länger andauernden Arbeiten ohne Gehörschutz Beeinträchtigung des Gehörs Des Weiteren können trotz aller Information und Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Warnung: Der tatsächliche vorhandene Vibrationsemissionswert während der Benutzung der Maschine kann von dem in der Bedienungsanleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. Während des Gebrauches beachtet werden sollen:

• Wird die Maschine richtig verwendet
- Ist der Gebrauchszustand von der Maschine in Ordnung
- Sind die Haltegriffe ggf. optionale Vibrationsgriffe montiert und sind diese fest am Maschinenkörper

Lesen Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die in Ihrem Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

??Bewahren Sie diese Sicherheitshinweise (Bedienungsanleitung) immer bei der Maschine auf.

Die Maschine darf nur durch Personen mit ausreichender Erfahrung bedient werden. Reparaturen am Gerät haben durch den Hersteller bzw. von ihm empfohlene Firmen zu erfolgen.

Erste Schritte

• Wer zum ersten Mal mit der Maschine arbeitet, muss eine praktische Einweisung in dem Gebrauch des Gerätes sowie Personenschutzausrüstung von einem erfahrenen Bediener erhalten

• Seien Sie aufmerksam. Gehen Sie mit Vernunft an die Arbeit. Wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen, dürfen Sie das Gerät nicht verwenden. Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen

• Machen Sie sich vor Gebrauch mit dem Gerät vertraut. Unzureichend informierte Bediener können sich oder andere Personen durch unsachgemäßen Gebrauch gefährden

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Eine Benutzung von z.B. einer Leiter ist nicht erlaubt
• Benützen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe Kapitel „5. Bestimmungsgemäße/ nicht bestimmungsgemäße Verwendung“)

- Tragen Sie geeignete Arbeitskleidung:

• keinen Schmuck oder weite Kleidung, sie könnten erfasst werden
  ○ Handschuhe und rutschfestes Schuhwerk
• bei langen Haaren ein Haarnetz

- Tragen Sie Schutzkleidung:

○ Gehörschutz
○ Schutzbrille oder Gesichtsschutz
○ Arbeitshandschuhe
- Sicherheitsschuhe
- geprüfter Helm in Situationen, bei denen mit Kopfverletzungen gerechnet werden muss

- Es wird das Tragen eines Beinschutzes und einer Sicherheitsjacke empfohlen

- Halten Sie Ihren Arbeitsbereich in Ordnung!

- Berücksichtigen Sie Umgebungseinflüsse:

• Setzen Sie die Maschine nicht dem Regen aus
• Verwenden Sie die Maschine nicht in nasser oder feuchter Umgebung
• Verschieben Sie Arbeiten bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) wegen erhöhter Unfallgefahr!
  ○ Sorgen Sie für gute Beleuchtung
• Verwenden Sie die Maschine nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen

- Wegen des Motorengeräusches können Sie Gefahren eventuell nicht hören. Machen Sie sich daher mit Ihrer Umgebung vertraut

- Lassen Sie die Maschine nie unbeaufsichtigt

- Bei Arbeitspausen ist die Maschine so abzulegen, dass niemand gefährdet wird. Maschine vor unbefugtem Zugriff sichern

- Personen unter 18 Jahren dürfen das Gerät nicht bedienen

• Halten Sie die Maschine von andere Personen und Kinder fern, wenn diese in Betrieb ist
• Der Bedienende ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten

- Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder den Motor berühren

- Achten Sie auf eine Überlastung des Geräts! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich

- Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen. Ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte

- Schalten Sie das Gerät ab und ziehen Sie den Zündkerzenstecker von der Zündkerze bei - Berühren der Maschine mit Erdreich, Steinen, Nägeln oder sonstigen Fremdkörpern

• kontrollieren Sie, ob das Gerät beschädigt ist
  o Reparaturarbeiten, sowie Wartungs- und Reinigungsarbeiten
  ○ Beseitigung von Störungen (z.B. Verstopfen des Blasrohres)
  ○ Transport und Lagerung

• Verlassen des Arbeitsbereichs, auch bei kurzzeitigen Unterbrechungen

• Warnung vor der Gefahr rotierender Teile! Verletzungsgefahr!

• Warnung! Arbeiten Sie nicht in der Nähe offener Fenster usw.
• Warnung! Tragen Sie einen Gehörschutz! Diese Maschine ist äußert laut
• Es ist empfohlen, die Maschine nur zu vernünftigen Zeiten zu betreiben - nicht frühmorgens oder spät abends, wenn andere gestört werden könnten
• Es ist empfohlen, vor Blas-/Saugbeginn mit Rechen und Besen Fremdkörper zu lösen
• Es ist empfohlen, bei staubigen Bedingungen die Oberfläche leicht zu befeuchten oder ein Bewässerungs-Anbauteil zu benutzen
• Es ist empfohlen, den gesamten Blasdüsenaufsatz zu wenden, damit der Luftstrom nah am Boden arbeiten kann

Pflegen Sie das Gerät mit Sorgfalt:

• Reinigen Sie die Maschine nach jeder Nutzung
• Entleeren Sie den Tank nach jeder Nutzung
• Halten Sie Handgriffe trocken und frei von Schmierstoffen.
  • Befolgen Sie die Wartungsvorschriften.

Überprüfen Sie die Maschine auf Beschädigungen:

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre störungsfrei und bestimmungsgemäße Funktion geprüft werden.
• Überprüfen Sie, ob bewegliche Teile einwandfrei funktionieren und nicht blockieren, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Maschine sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch uns oder eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Beschädigte oder nicht lesbare Sicherheitsaufkleber sind zu ersetzen.
• Lassen Sie nie Werkzeugschlüssel stecken!
• Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Werkzeuge entfernt sind.
• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
• Nehmen Sie selbst keine Reparatur an der Maschine vor.

Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung und Pflege“ beschrieben sind, an der Maschine vor, sondern wenden Sie sich direkt an den Hersteller, bzw. autorisierten Kundendienst.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer von ihm

genannten Fachwerkstatt zu erfolgen.

Nur Originalersatzteile verwenden! Durch den Gebrauch anderer Ersatzteile oder Zubehörs können Gefahren für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Achten Sie darauf die Betriebszeit zu begrenzen, um Schwingungsschäden und Gehörschäden zu vermeiden.

Warnung! Bei Unfall oder Störung wie bspw. Blockieren der Saugfunktion, stoppen Sie zuerst die Maschine, entfernen den Zündkerzenstecker und vergewissern Sie sich, dass alle beweglichen Teile vollkommen still stehen. Dann überprüfen Sie das Gerät usw. oder wenden Sie sich an unseren Kundendienst.

7. Umgang mit Kraftstoffen

Kraftstoffe und Kraftstoffdämpfe sind feuergefährlich und können beim einatmen oder an der Haut schwere Schäden verursachen. Daher ist beim Umgang mit Kraftstoff Vorsicht geboten und für eine gute Belüftung zu sorgen.

• Schalten Sie vor dem Betanken den Motor aus und lassen Sie das Gerät abkühlen.
• Beim Tanken offenes Feuer vermeiden.
• Tragen Sie beim Tanken Handschuhe.
• Nicht in geschlossenen Räumen tanken (Explosionsgefahr).
• Verschütten Sie keinen Kraftstoff oder Öl. Säubern Sie die Maschine sofort, wenn Sie Kraftstoff oder Öl verschüttet haben. Wechseln Sie Ihre Kleidung, wenn Sie Kraftstoff oder Öl darüber verschüttet haben.
• Lassen Sie keinen Kraftstoff ins Erdreich gelangen.
• Schließen Sie den Tankverschluss nach dem Tanken wieder sorgfältig und kontrollieren Sie, dass er sich während des Betriebes nicht löst.
• Darauf achten, dass Tankdeckel und Benzinleitungen dicht sind. Bei Undichtigkeiten darf das Gerät nicht in Betrieb genommen werden.
• Transportieren und lagern Sie Kraftstoffe nur in dafür gekennzeichneten und zugelassenen Behältern.
• Transportieren und lagern Sie Kraftstoffe nicht in der Nähe von brennbaren oder leicht entzündlichen Stoffen sowie Funken bzw. offenem Feuer. Halten Sie Kinder von Kraftstoffen fern.
• Entfernen Sie sich zum Starten des Gerätes ausreichend vom Tankplatz.

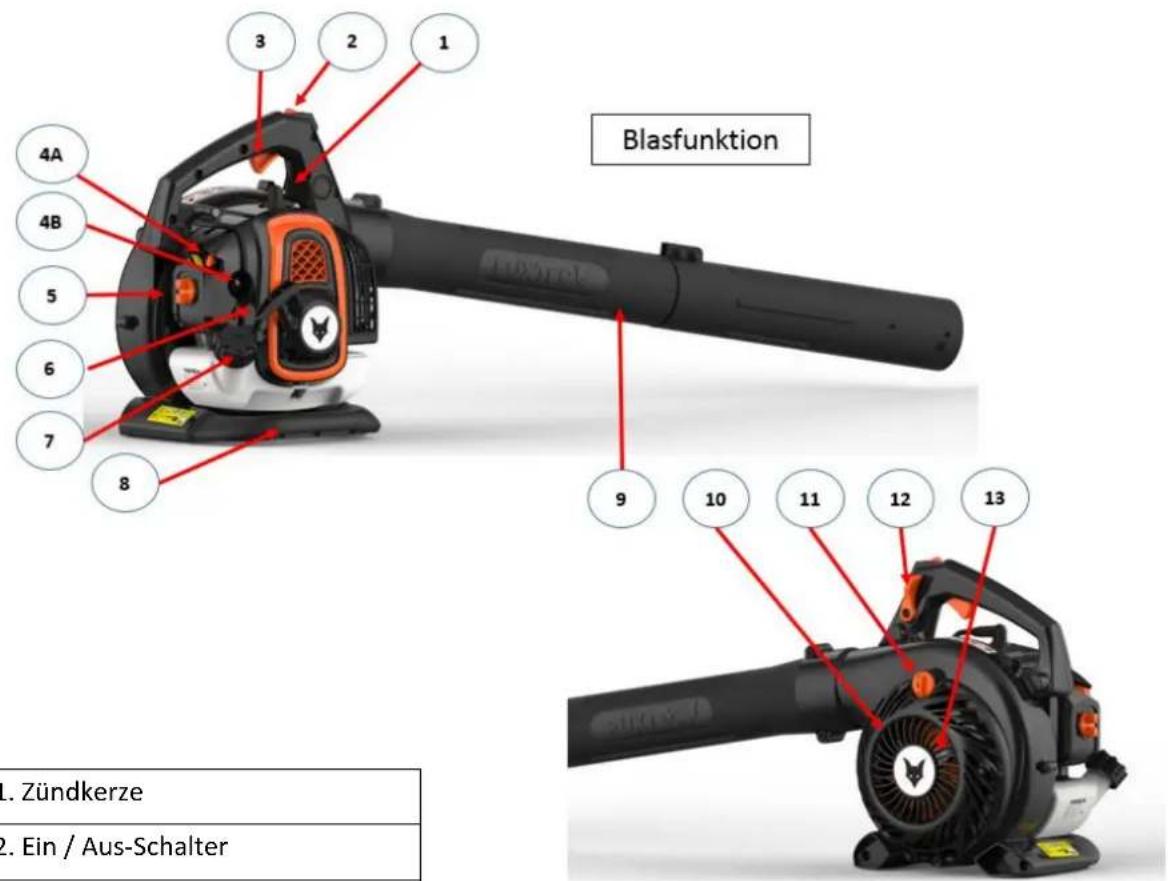

8. Übersicht der Maschine

Blasfunktion 1. Zündkerze 2. Ein / Aus-Schalter

1. Zündkerze

2. Ein / Aus-Schalter

3. Gashebel

4A. Choke-Hebel

4B. Primerpumpe

5. Luftfilterdeckel

6. Seilzugstarter (Startseil)

7. Tank mit Deckel

8. Unterer Handgriff

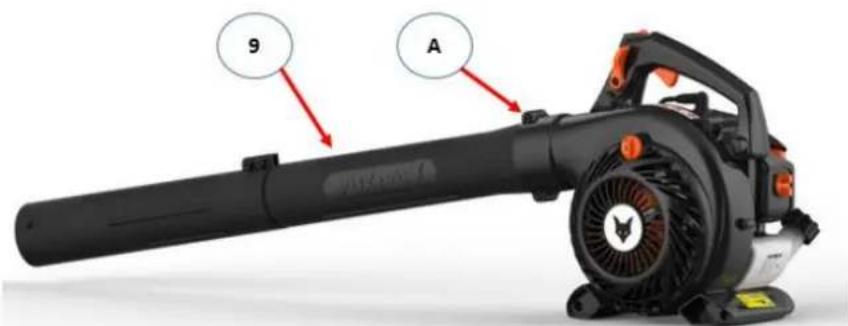

9. Zweiteiliges Blasrohr

10. Luftansauggitter

11. Verriegelung Luftansauggitter

12. Gasarretierungshebel

13. Häckselkralle

14. Zweiteiliges Saugrohr(Saugrohreinheit)

15. Gebogenes Ansaugrohr

16. Laubfangsack

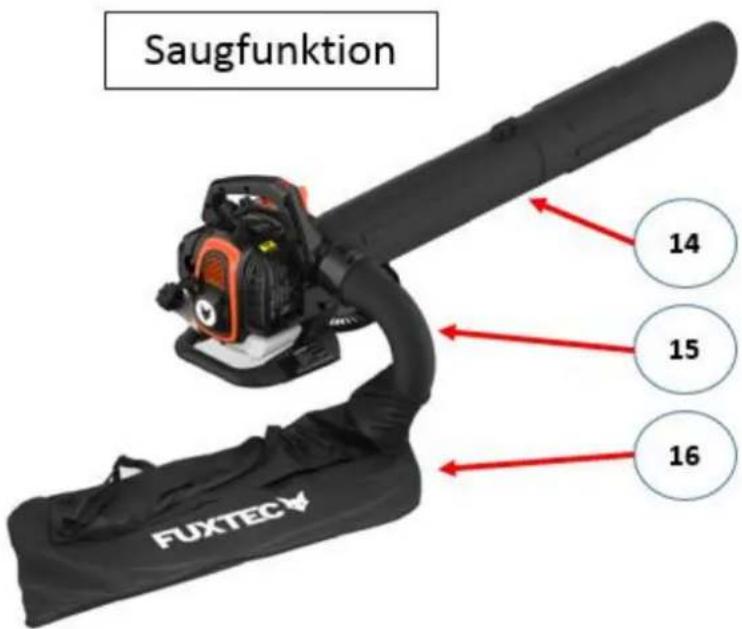

Saugfunktion 14 15 16 FUXTEC

9. Montage als Laubbläser

Achtung: Schalten Sie bei Montagearbeiten und/oder Wartungsarbeiten immer den Motor aus! Tragen Sie Schutzhandschuhe beim Montieren, um sich vor Schnittverletzungen zu schützen.

Montieren Sie die beiden Blasrohre ineinander und positionieren diese auf der Haupteinheit. Stellen Sie sicher, dass diese bis zum Anschlag angedreht sind und fixieren diese mit der Schraube A. Verwendung der Blasaufsätze:

9 A

10. Montage als Laubsauger

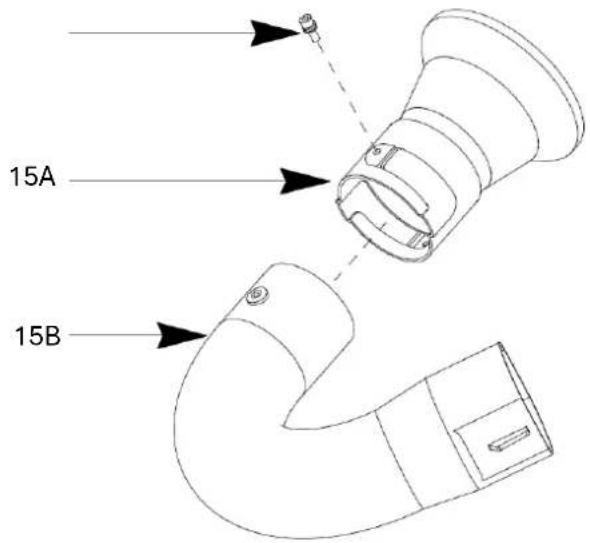

• Führen Sie das kegelförmige Ansaugrohr 15A durch die große Öffnung des Laubfangsacks 16B und schieben die verjüngende Seite des Rohres durch die schmale Öffnung 16A (siehe Abbildung S.14)
• Verbinden Sie das gebogene Ansaugrohr 15B mit dem Kegelstutzen 15A wie in der Abbildung zu sehen. Führen Sie die beiden Teile zusammen und drehen das gebogene Ansaugrohr bis das Loch für die Schraube übereinstimmt. Verschrauben Sie die beiden Teile miteinander.

15A 15B

Rippe Große Öffnung 16B Kleine Öffnung 16A

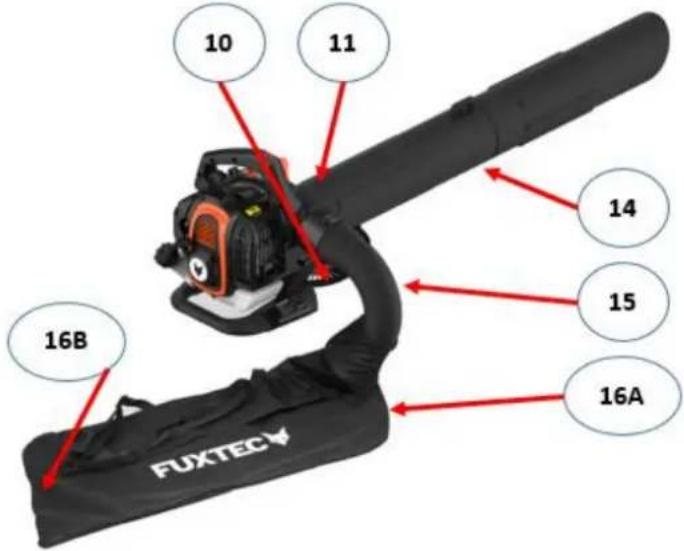

• Verdrehen Sie das nun mit Laubfangsack 16 verbundene gebogene Ansaugrohr 15 auf der Haupteinheit.

• Öffnen Sie nun die Verriegelung 11 des Luftansauggitters 10.

• Montieren Sie nun das zweiteilige Saugrohr 14 ineinander und positionieren diese auf der Haupteinheit bei geöffnetem Luftansauggitter 10.

• Achten Sie auf einen ordnungsgemäßen Sitz der Saugrohreinheit 14 und verdrehen diese bis zum Anschlag.

10 11 14 15 16A 16B FUXTEC

11. Inbetriebnahme – Tanken, 2-Takt Motoröl

Die Maschine wird nicht mit Kraftstoffgemisch befüllt ausgeliefert.

Befüllen Sie wie in diesem Kapitel unter „Inbetriebnahme - Tanken, 2-Takt Motoröl“ beschrieben das Gerät. Das Gerät wird mit einer Mischung 40:1 aus Normal Benzin (bleifrei) und Zweitakt-Motoröl betrieben.

Beim Umgang mit Benzin ist erhöhte Aufmerksamkeit geboten. Rauchen und offenes Feuer wegen Explosionsgefahr unbedingt vermeiden.

Benzin:

Oktanzahl mindestens 91 ROZ, bleifrei

• Füllen Sie weder verbleites Benzin, Diesel oder andere nicht zugelassene Kraftstoffe ein.
• Verwenden Sie kein Benzin mit einer Oktanzahl kleiner als 91 ROZ. Dies kann durch erhöhte Motortemperaturen zu einem Motorschaden führen.
• Wenn Sie dauerhaft im höheren Drehzahlbereich arbeiten, Benzin mit einer höheren Oktanzahl verwenden.
• Aus Gründen des Umweltschutzes wird die Verwendung von bleifreiem Benzin empfohlen. Die Verwendung von E10-Kraftstoffen ist nicht zulässig.

2-Takt Motoröl

Verwenden Sie keine Viertaktöle oder Zweitaktöle für wassergekühlte Außenbordmotoren, sowie Fertiggemisch von Tankstellen.

Mischungsverhältnis 40:1

Benzin	Zweitaktmotoröl (40:1)	Benzin	Zweitaktmotoröl (40:1)
1 Liter	0,025 Liter	5 Liter	0,125 Liter
2 Liter	0,050 Liter	10 Liter	0,250 Liter

• Achten Sie auf eine exakte Abmessung der Ölmenge, da sich bei kleinen Mengen eine geringe Abweichung der Ölmenge stark auf das Mischungsverhältnis auswirken.
• Verändern Sie nicht das Mischungsverhältnis, dadurch entstehen vermehrt Verbrennungsrückstände, der Kraftstoffverbrauch steigt und die Leistung verringert sich, oder der Motor kann beschädigt werden.

Mischen Sie das Benzin und das Öl in einem sauberen, für Benzin zugelassenen und gekennzeichneten Behälter mit Überfüllungsschutz.

1. Füllen Sie zuerst die Hälfte des Benzins ein, das gemischt werden soll.

2. Füllen Sie danach die gesamte Menge Öl ein.

3. Schütteln Sie die Mischung.
4. Füllen Sie den Rest des Kraftstoffs ein.

Kraftstoffe sind nur begrenzt lagerfähig da sie altern. Überlagerte Kraftstoffe und Kraftstoffgemische können zu Problemen beim Starten führen. Mischen Sie deshalb nur soviel Kraftstoff, wie Sie in einem Monat verbrauchen.

Lagern Sie Kraftstoffe in dafür zugelassenen und gekennzeichneten Behältern trocken und sicher.

Darauf achten, dass die Kraftstoffbehälter für Kinder unzugänglich aufbewahrt werden.

Tanken des Laubbläsers

Motor ausschalten, Gerät abkühlen lassen!

• Schutzhandschuhe tragen!
• Haut- und Augenkontakt vermeiden (Schutzbrille tragen)!

• Unbedingt „Umgang mit Kraftstoff“ beachten.

• Betanken Sie die Maschine nur im Freien oder ausreichend belüfteten Räumen.

• Säubern Sie die Umgebung des Einfüllbereiches. Schmutz im Tank verursacht Betriebsstörungen.
• Schütteln Sie den Behälter mit dem Kraftstoffgemisch vor dem Tanken erneut.
• Öffnen Sie den Tankdeckel (7) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden kann.
• Füllen Sie das Gemisch vorsichtig bis zur Unterkante des Einfüllstutzens ein.
• Verschließen Sie den Tankverschluss wieder.
• Stellen Sie sicher, dass der Tankverschluss dicht ist.
• Säubern Sie den Tankverschluss und die Umgebung.
• Achten Sie auf Undichtigkeiten des Tanks und der Kraftstoffleitungen.
• Betätigen Sie gegebenenfalls die Primer-Pumpe (4B).
• Entfernen Sie sich vor dem Starten des Motors angemessen vom Tankplatz.

12. Starten/Stoppen des Laubbläsers

Das Gerät darf nicht in Betrieb genommen werden, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet haben sowie das Gerät vollständig und vorschriftsmäßig montiert ist!

• Nur starten, wenn die Maschine komplett zusammengebaut ist.

• Stützen Sie die Maschine zum Starten auf dem Boden ab und halten sie diese gut fest.

• Abstand zu brennbaren Materialien einhalten.

• Sicheren Stand einnehmen.

• Legen Sie die Maschine vor sich auf den Boden.

• Halten Sie mit der linken Hand das Gerät am oberen Bügel fest.

• Umfassen Sie mit der rechten Hand den Seilzugstarter.

Start bei kaltem Motor

1. Schieben Sie den EIN / AUS-Schalter 2 auf die Position 1.
2. Drücken Sie mehrmals vorsichtig auf die Primer-Pumpe 4B unterhalb des Choke-Hebels 4A, bis Kraftstoff in die Pumpe gelangt.
3. Schieben Sie den Choke-Hebel 4A auf .
4. Zur Unterstützung können Sie den Gasarretierungshebel 12 nach hinten ziehen.
5. Ziehen Sie das Startseil 6 am Anwerfgriff langsam bis zum Widerstand heraus.
6. Ziehen Sie schnell am Startseil und lassen Sie es dann langsam los.

Ziehen Sie das Startseil nicht ganz heraus, und lassen Sie den Anwerfgriff nicht zurück auf den Motor schlagen.

1. Ziehen Sie den Gashebel leicht an und der Choke springt automatisch auf die Ausgangsposition zurück.

2. Der Motor dreht im Leerlauf.

3. Lassen Sie das Gerät vor Beginn der Arbeit ca. 2-3 Minuten im Leerlauf warmlaufen und beginnen Sie langsam den Gashebel 3 zu ziehen.

Starten bei warmem Motor

1. EIN / AUS-Schalter 2 auf die Position 1 schieben.
2. Belassen Sie den Choke-Hebel 4A auf
3. Ziehen Sie das Startseil am Anwerfgriff, bis der Motor anspringt.

Motor stoppen

1. Gashebel 3 loslassen.
2. Stellen Sie den EIN / AUS-Schalter auf die Position 0.

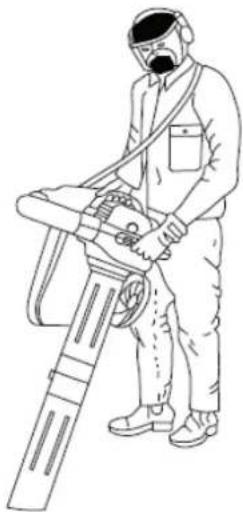

13. Arbeitshinweise

Regelmäßig vor Inbetriebnahme und während des Arbeitens folgenden Überprüfungen durchführen:

• Halten Sie die Maschine immer mit beiden Händen jeweils am vorderen und hinteren Handgriff fest.
• Ist das Gerät komplett und vorschriftsmäßig montiert?
• Darauf achten, dass alle Muttern und Schrauben fest angezogen sind.
• Ist die Maschine in gutem und sicherem Zustand?
• Sind alle Sicherheitsfunktionen in Ordnung?
• Ist der Benzintank gefüllt?
• Sind Motor und Schalldämpfer frei von Ablagerungen, Laub oder Schmiermittel?
• Ist der Handgriff sauber und trocken (kein Öl, Fett oder Harz)?
• Ist der Arbeitsplatz frei von Hindernissen über die Sie stolpern könnten?
• Tragen Sie die erforderliche Schutzausrüstung?
• Haben Sie die Hinweise gelesen und verstanden?
• Sind Gashebel leichtgängig und Gasarretierungshebel funktionsfähig?
• Ist der EIN/AUS-Schalter funktionsfähig?
• Vergewissern Sie sich, dass das Getriebe ausreichend Schmierung hat (siehe unter „Wartung“).
• WICHTIG: Um Verbrennungen des Laubfangsackes durch das Abgasrohr zu vermeiden, achten Sie bitte darauf beim Verdrehen in der Saugposition den ganzen Körper zu drehen und nicht nur mit den Händen. Verdrehen der Hüfte führt dazu, dass die Hitze des Auspuffes zum Laubfangsack zeigt und die Gefahr eines Brandloches besteht.
• Achten Sie darauf, dass keine Fremdteile wie bspw. Steine im Arbeitsbereich liegen, welche weggeblasen oder aufgesaugt werden können. Dadurch können Personen durch umherfliegende Teile ernsthaft verletzt werden oder beim Saugen die Maschine beschädigt werden.

14. Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit

• Motor ausschalten
  • Stillstand des Motors abwarten
• Zündkerzenstecker abziehen (außer bei Einstellung des Leerlaufs)

Achtung vor rotierenden Teile! Gefahr!

Führen Sie Wartungsarbeiten wegen Brandgefahr nicht in der Nähe von offenem Feuer durch.

Wartungs- und Reinigungsarbeiten die in diesem Kapitel nicht beschrieben, dürfen nur vom

Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen vor Benutzung unbedingt wieder ordnungsgemäß überprüft und angebracht werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden führen, oder eine Gefahr für den Benutzer darstellen.

Wartung

Tragen Sie Handschuhe, um Verletzungen zu vermeiden.

Damit eine lange und zuverlässige Nutzung der Maschine gewährleistet ist, führen Sie

folgende Wartungsarbeiten regelmäßig aus.

Überprüfen Sie die Maschine auf offensichtliche Mängel wie

• lose Befestigungen
  • verschlissene oder beschädigte Bauteile
• Tankverschluss und Kraftstoffleitungen auf ihre Dichtigkeit

Überprüfen Sie die Maschine nach jedem Gebrauch auf Verschleiß.

Luftfilter reinigen bzw. auswechseln

Reinigen Sie den Luftfilter alle 25h Betriebsdauer oder alle 3 Monate von Staub und Schmutz, um --Leistungseinbußen,

--Startschwierigkeiten,

--zu hohem Kraftstoffverbrauch

vorzubeugen.

Reinigen Sie den Luftfilter ca. alle 8 Betriebsstunden, bei besonders staubigen Verhältnissen noch öfter.

1. Starthebel (Choke) auf stellen, damit kein Schmutz in den Vergaser gelangt.
2. Luftfilterdeckel 5 durch Öffnen der Flügelmutter entfernen.
3. Nehmen Sie den Luftfilter aus Schaumstoff heraus.
4. Waschen Sie den Luftfilter in lauwarmer Seifenlauge aus.

Pusten Sie den Schmutz nicht aus, es besteht die Gefahr von Augenverletzungen!

1. Reinigen Sie den Luftfilterinnenraum mit einem Pinsel.

2. Lassen Sie den Luftfilter gut trocknen und setzen Sie ihn wieder ein.

3. Bringen Sie den Luftfilterdeckel wieder an.

Wechseln Sie den Luftfilter regelmäßig aus.

Beschädigte Luftfilter müssen vor Arbeitsbeginn ausgewechselt werden.

Filtergehäuse und Filtereinsatz

Benzinfilter reinigen bzw. auswechseln

Kontrollieren Sie den Benzinfilter alle 100h Betriebsdauer / alle 12 Monate. Ein verschmutzter Benzinfilter behindert die Kraftstoffzufuhr.

Öffnen Sie den Tankverschluss und ziehen Sie den Benzinfilter mit einem Drathtaken durch die Öffnung.

• leichte Verschmutzung → ziehen Sie den Benzinfilter von der Kraftstoffleitung ab und reinigen Sie den Filter in Reinigungsbenzin
  • starke Verschmutzung → ersetzen Sie den Benzinfilter

Zündkerze wechseln bzw. überprüfen

Berühren Sie die Zündkerze oder den Zündkerzenstecker nicht bei laufendem Motor. Hochspannung! Verbrennungsgefahr bei heißem Motor. Schutzhandschuhe tragen!

Kontrollieren Sie regelmäßig die Zündkerze und den Abstand der Elektroden alle 100h Betriebsdauer / alle 12 Monate.

Gehen Sie dazu folgendermaßen vor:

1. Ziehen Sie den Zündkerzenstecker von der Zündkerze ab.
2. Die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel herausschrauben.

Der Elektrodenabstand sollte zwischen 0,6 bis 0,7 mm betragen.

0.35±0.05 M14 11.5

Reinigen Sie die Zündkerze, wenn sie verschmutzt ist.

Wechseln Sie die Zündkerze aus:

• bei beschädigtem Isolationskörper
  • bei starkem Abbrand der Elektroden
• bei stark verschmutzten oder verölten Elektroden
• jeden Monat bei regelmäßigem Betrieb

Verwenden Sie eine der folgenden Zündkerzen: Torch BMR6A

0,6-0,7mm

11.5mm

Zündfunken prüfen

1. Zündkerzenstecker von der Zündkerze abziehen.

2. Schrauben Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel aus.

3. Stecken Sie den Zündkerzenstecker fest auf.

4. Drücken Sie die Zündkerze mit einer isolierten Zange gegen das Motorgehäuse (nicht in der Nähe des Zündkerzenloches).

5. Schieben Sie den EIN / AUS-Schalter auf die Position „1“.

6. Ziehen Sie kräftig das Startseil am Anwerfgriff.

Bei einwandfreier Funktion muss ein Funke zwischen den Elektroden sichtbar sein.

Schalldämpfer/Austrittsöffnung

Ziehen Sie die Schalldämpferschrauben nicht nach, wenn der Motor heiß ist.

1. Kontrollieren Sie alle 12h Betriebsdauer, ob sich die Schrauben des Schalldämpfers nicht gelöst haben. → Wenn sie locker sind, ziehen Sie diese handfest an.
2. Reinigen Sie regelmäßig die Austrittsöffnung nach jeder Nutzung.

Pflege

Reinigen Sie die Maschine sorgfältig nach jedem Gebrauch, damit die einwandfreie Funktion erhalten bleibt.

• Reinigen Sie das Gehäuse mit einer weichen Bürste oder einem trockenen Lappen. Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden.
• Achten Sie darauf, dass die Lüftungsschlitze für die Kühlung des Motors frei bleiben (Gefahr der Überhitzung).
• Reinigen und ölen Sie regelmäßig alle beweglichen Teile. Verwenden Sie dabei kein Fett! Verwenden Sie umweltverträgliches Öl.

Warnung: Werden die Wartungen nicht regelmäßig durchgeführt, so kann dies zu ernsthaften Schäden der Maschine und Personen führen.

Warnung: Transport der Maschine nur in den ausgeschalteten Zustand. Sämtlich Saug-/Blasrohre sowie der Laubfangsack müssen demontiert sein zu Ihrer Sicherheit.

1. Technische Daten

Modell	FX-LBS126P
Bezeichnung	Benzin-Laubbläser /-sauger 3in1
Motor	1E34F-G1
Hubraum	25.4 cm3
Leistung (kW)	0.75 kW bei 7500 U/min
Maximaldrehzahl	9000 U/min
Leerlauf	3000±200 U/min
Tankvolumen	500 ml
2-Takt Benzingemisch	40 : 1
Benzinverbrauch	390g/h
Schalldruckpegel LpA	86,5dB(A), K= 3dB(A)
Gemessener Schallleistungspegel LwA	106,3 dB(A), K=2dB(A)
Garantierter Schallleistungspegel, LwA (2000/14/EC & 2005/88/EC)	108 dB(A)
Vibrationen Handgriff	2.194m/s2, K=1.5 m/2
Gemessene Luftmengendurchsatz Blasfunktion	10.6m3/min
Laubsackvolumen	60 L
Gewicht (Tank leer)	4.7 kg

WARNUNG: Es dürfen nur zugelassene, wie in dieser Bedienungsanleitung genannt, Original-Ersatzteile verwendet werden. Bei nicht zugelassenen Ersatzteilen können schwere Verletzungen auftreten.

16. Störungssuche

1. Schwierigkeiten bei Inbetriebnahme

Situation		Ursache	Lösung
Kein Zündfunke	Zündkerze	Kohleablagerung zwischen den Dioden der Zündkerze	Säubern Sie die Zündkerze. Einstellung des Spaltes 0.6~0.7mm, Ersetze die Zündkerze
	andere	Zündspule defekt Schwungrad-Magnet zu schwach	Ersetzen Sie die Zündspule bzw. das Schwungrad
Schwacher Zündfunke	Kompression	Zu viel Benzin im Brennraum, schlechter Kraftstoff oder Wasser im Tank	Zündkerze ausbauen und trocknen lassen, Kraftstoff tauschen.
	Vergaser pumpt kein Öl mehr.	Ölleitung blockiert	Säubern des Vergasers und reinigen der Leitungen
	Normale Ölzufuhr jedoch schwache Kompression	Kolbenringe verschlissen, Zündkerze nicht festgeschraubt, Zylinderkopf nicht dicht falsches Ventilspiel oder Zündzeitpunkt.	austauschen festschrauben austauschen oder einstellen
	Normale Ölzufuhr und guter Zündfunke	Schlechter Kontakt zwischen Zündkappe und Zündkerze	austauschen oder überprüfen

1. Schwierigkeiten während des Betriebs

Situation	Ursache	Lösung
Motor kommt nicht auf Drehzahl	Choke ist in „KALT START“ Stellung, Abgasanlage verstopft, keine Luftzufuhr, bewegliche Elemente verschlissen, Zündfunke schwach, zu großes Ventilspiel, Zylinderkopf verrußt	Choke öffnen, Abgasanlage tauschenZündspule überprüfen bzw. austauschen,Schwungrad, Zündkerze einstellen
Betriebsstoffe laufen aus	Leitungen zum Vergaser verstopftZündkerzen-Abstand falsch	Ersetzen Sie Leitungen und Vergaser Spaltmaß einstellen
Motor-Geräusche	Falsche Choke Stellung,Nockenwelle beschädigt	Choke Hebel Position überprüfen aufWarmstellung,Nockenwelle überprüfen/austauschen
Vergaser undicht	Ausfall des Rückschlagventil am Tankdeckel	Ersetzen Sie den Tankdeckel
	Vergaserdichtung verschlissen	Vergaser oder Dichtung ersetzten

17. Kundendienst

Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Sollten Ihnen keine Adressen von autorisierten Servicestellen zur Verfügung stehen, wenden Sie sich bitte an die Vertriebsstelle, bei der Sie das Gerät erworben haben.

Kontakt: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, [e-mail]

18. Gewährleistung

Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf.

Ausgenommen von der Gewährleistung sind Verschleißteile und Schäden die auf nicht bestimmungsgemäße Verwendung, Gewaltanwendungen, technische Änderungen, Verwendung von falschen Zubehörteilen bzw. Nichtoriginalersatzteilen und Reparaturversuchen durch nicht qualifiziertes Personal. Gewährleistungsreparaturen dürfen nur vom autorisierten Fachhandel ausgeführt werden.

19. Entsorgungshinweis

Bitte kontaktieren Sie Ihre lokale Kommune für die Entsorgung des Gerätes. Dazu bitte im Vorfeld sämtliche Betriebsstoffe wie Benzin und Öl entsorgen.

20. EU-Konformitätserklärung

Hiermit erklären wir,

FUXTEC GmbH • Kappstraße 69 • 70183 Herrenberg • Germany

dass die nachfolgende bezeichnete Maschine aufgrund der Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.

Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde, vom Endbenutzer nachträglich angebrachte Teile und / oder nachträglich vorgenommene Eingriffe bleiben unberücksichtigt.

1. Produkt / Funktion: Benzin-Laubbläser/-sauger
2. Typenbezeichnung: FX-LBS126P
3. Einschlägige EG Richtlinien: Maschinenrichtlinie 2006/42/EG
   Geräuschrichtline 2000/14/EG
   Elektromagnetische Verträglichkeit (EMV) 2014/30/EU
   Gemessener Schallleistungspegel LwA 106,3, K=2,0dB (A)
   Garantierter Schallleistungspegel LwA 108 dB (A)
4. Angewandte harmonisierte Normen: EN15503:2009/A2:2015
   EN ISO 14982:2009
   Herrenberg, 09.05.2023

C. Bille

Leonhard Zirkler

Hersteller:

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

GERMANY

Aufbewahrung der technischen Unterlagen:

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Germany

Leonhard Zirkler, Geschäftsführung

ENGLISH VERSION

FUXTEC GmbH • Kappstraße 69 • 70183 Herrenberg • Allemagne

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Allemagne

Contatti: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, [e-mail]

78. Garanzia

FUXTEC GmbH • Kappstraße 69 • 70183 Herrenberg • Germany

135. Technische gegevens

Kontakt: FUXTEC GmbH FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, [e-mail]

158. Garanti

Relevanta EG-direktiv Maskindirektivet 2006/42/EG

Direktiv 2000/14/EG om buller

Elektromagnetisk kompatibilitet (EMC) 2014/30/EU

Kontakt: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, [e-mail]

178. Gwarancja
