Varumärke	Fuxtec
Modell	FX-LBS126P
Produkttyp	Termisk 3-i-1 lövblåsare/sug
Motor	1E34F-G1, encylindrig 2-takt
Slagvolym	25,4 cm³
Effekt	0,75 kW vid 7500 varv/min
Maximal rotationshastighet	9000 varv/min
Tomgångsvarvtal	3000 ± 200 varv/min
Bränsletankens kapacitet	500 ml
Bränsleblandningsförhållande	40:1 (blyfri bensin SP98 / 2-taktsolja)
Bränsleförbrukning	390 g/h
Luftflöde (blåsning)	10,6 m³/min
Uppsamlinsgsäckens volym	60 L
Vikt (tom tank)	4,7 kg
Ljudtrycksnivå (LpA)	86,5 dB(A)
Garanterad ljudeffektnivå (LwA)	108 dB(A)
Vibrationer vid handtaget	2,194 m/s²
Funktioner	Blåsning, sug, finfördelning
Tändning	Tändstift (Torch BMR6A)
Luftfilterunderhåll	Var 25:e timme eller 3 månader
Tändstiftsunderhåll	Var 100:e timme eller 12 månader
Garanti	24 månader (förslitningsdelar undantagna)

Vanliga frågor - FX-LBS126P Fuxtec

Hur startar jag lövblåsaren Fuxtec FX-LBS126P?

För kall motor, sätt strömbrytaren på 1, tryck choken till läge KALT, pumpa bränslepumpen flera gånger, dra sedan långsamt i startsnöret tills det tar emot och dra snabbt. För varm motor, lämna choken i normalläge och dra i snöret tills motorn startar. Låt den gå på tomgång i 2-3 minuter före användning.

Vilken typ av bränsle ska jag använda?

Använd en 40:1-blandning av blyfri bensin SP98 och 2-taktsolja. Använd inte 4-taktsolja eller färdigblandade bränslen.

Hur byter jag från blåsläge till sugläge?

Stäng av motorn och låt den svalna. Demontera blåsröret, öppna suginsuget, montera sugröret i två delar och fäst det på huvudaggregatet. Anslut slangen och uppsamlinsgsäcken. Se till att allt är ordentligt fastsatt innan du startar igen.

Vad gör jag om motorn inte startar?

Kontrollera tändstiftet: rengör det eller justera gapet till 0,6-0,7 mm. Kontrollera bränsletillförseln (täppta ledningar?). Om gnistan är svag kan tändspolen vara defekt. Vid låg kompression kan kolvringarna vara slitna.

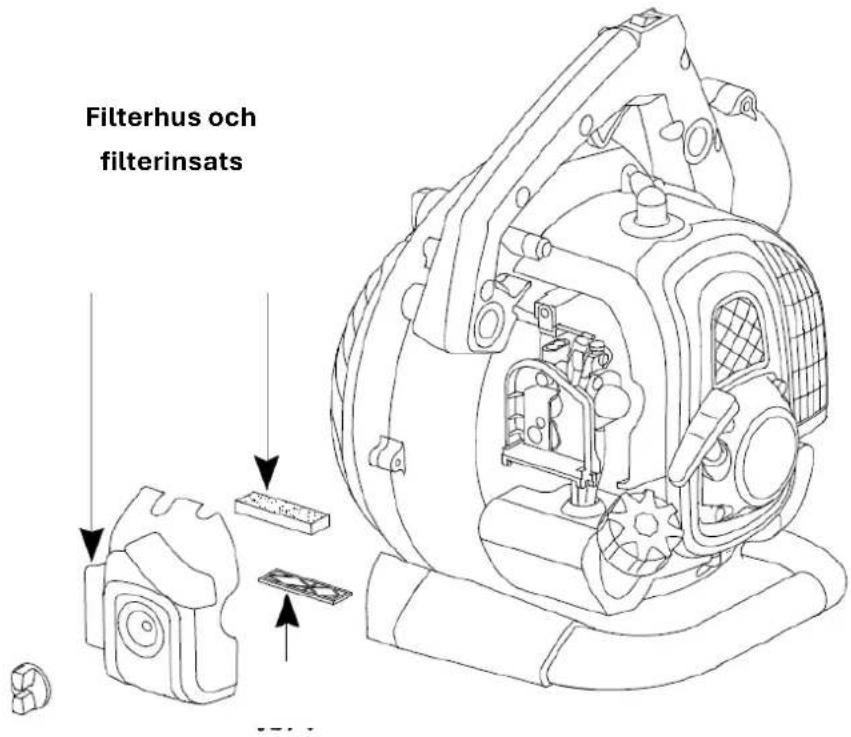

Hur underhåller jag luftfiltret?

Rengör luftfiltret var 25:e timme eller var 3:e månad. Ta bort locket, tvätta skumfiltret i ljummet såpvatten, skölj, torka helt och sätt tillbaka det. Byt ut det om det är skadat.

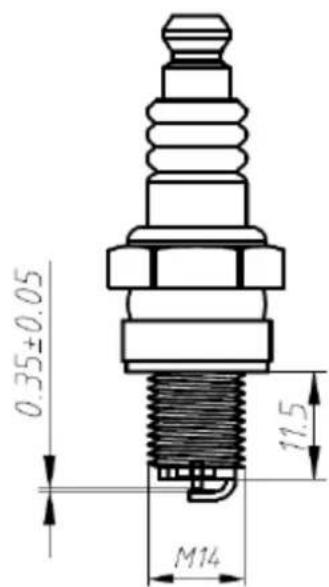

Hur justerar jag tändstiftet?

Elektrodavståndet ska vara mellan 0,6 och 0,7 mm. Använd den medföljande tändstiftsnyckeln för att skruva loss det. Rengör det om det är smutsigt och byt ut det om det är slitet eller skadat.

Kan jag använda apparaten i regn?

Nej, utsätt aldrig maskinen för regn eller fukt. Använd den endast i torrt väder och i välventilerade utrymmen för att undvika risk för elolyckor eller fel.

Vad är bränsletankens kapacitet?

Tanken har en kapacitet på 500 ml (0,5 liter). Fyll på med lämplig blandning och lämna inte bränsle i tanken vid långtidsförvaring.

Hur förvarar jag apparaten efter användning?

Töm bränsletanken, rengör apparaten med en torr trasa, demontera rören och säcken, och förvara den på en torr och låst plats, utom räckhåll för barn. Ta bort tändstiftet och töm förgasaren om förvaringen överstiger en månad.

Var hittar jag reservdelar?

Kontakta tillverkaren FUXTEC GmbH via e-post på [e-mail] eller via din auktoriserade återförsäljare. Använd endast originaldelar för att garantera apparatens säkerhet och prestanda.

BRUKSANVISNING FX-LBS126P Fuxtec

1. Inledning....170

2. Leveransens omfattning....170

3. Driftstimmar....170

4. Säkerhetssymboler på maskinen och i bruksanvisningen.... 171

5. Avsedd/icke avsedd användning 172

6. Kvarstående risker och säkert arbete.... 172

7. Hantering av bränslen 175

8. Översikt över maskinen....177

9. Montering som lövblåsare 178

10. Montering som lövsugare....179

11. Idrifttagning - Tankning, 2-takts motorolja .... 181

12. Starta/stoppa lövblåsaren s 183

13. Arbetsinstruktioner 184

14. Underhåll och skötsel.... 185

15. Tekniska data....187

16. Felsökning 189

17. Kundservice....190

18. Garanti....190

19. Instruktioner för avfallshantering....190
20. EU-försäkran om överensstämmelse 191

POLSKA WERSJA JEZYKOWA....192

Din nya apparat har utvecklats och konstruerats för att uppfylla FUXTEC:s höga krav, t.ex. när det gäller användarvänlighet och säkerhet. Rätt behandlad kommer denna apparat att tjäna dig väl under många år framöver.

WARNING: För att minska risken för personskador måste användaren läsa och förstå denna bruksanvisning innan apparaten används.

FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg - Tyskland

141. Inledning

Tack för att du har köpt en lövsug/blås från vårt företag. I denna bruksanvisning förklaras hur du bäst använder lövsugen. Läs igenom bruksanvisningen noggrant, använd maskinen på rätt sätt och arbeta på ett säkert sätt innan du använder den. Det är också möjligt att inte alla detaljer på din maskin överensstämmer med bruksanvisningen på grund av vidareutveckling av maskinen. Vi ber därför om din förståelse.

142. Leveransens omfattning

• Bensindriven lövblås/vakuum FX-LBS126P
  • 1x blåspipa mittstycke
• 1x blåsrör för asfalterad yta, rak version
  • 2-delat insugningsrör

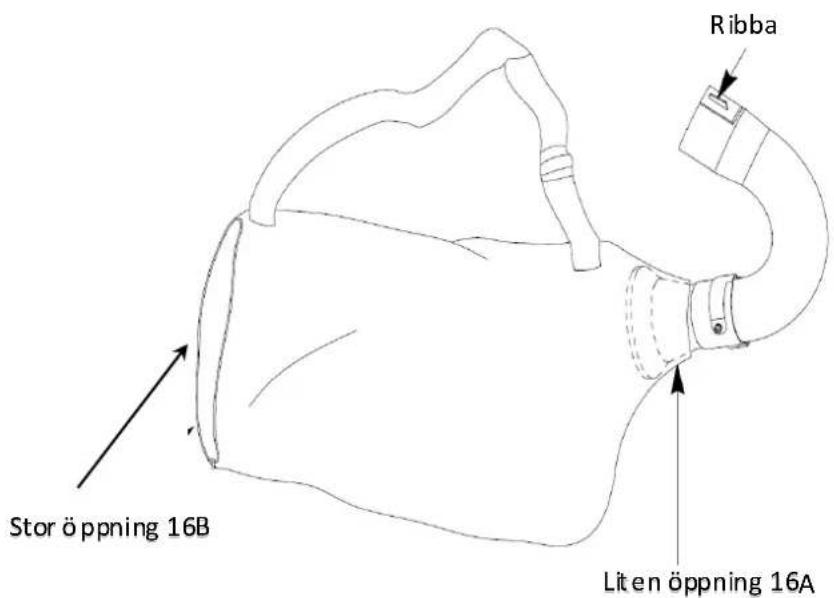

• Bladpåse med bärrem och tvådelat böjt anslutningsrör
• Verktygsväska
• Bruksanvisning

Efter uppackning, kontrollera innehållet i lådan för

• Fullständighet
  • Möjliga transportskador

Meddela omedelbart återförsäljaren, leverantören eller tillverkaren om eventuella reklamationer. Senare reklamationer kan inte godkännas.

143. Driftstimmar

Enligt förordningen om skydd mot maskinbuller från september 2002 får lövblåsare inte användas i rena, allmänna och särskilda bostadsområden, små bostadsområden, särskilda områden som används för rekreation, spa- och klinikområden och områden för turistboende samt på sjukhus och vårdhem på söndagar och helgdagar och på arbetsdagar från 20:00 till 07:00. Beakta även de regionala bestämmelserna om bullerskydd.

144. Säkerhetssymboler på maskinen och i bruksanvisningen

De innehåller viktig information om produkten eller anvisningar för hur den ska användas.

		Läs igenom bruksanvisningen noggrant och bekanta dig med apparaten innan du börjar använda den
		Använd ögon-, mun- och hörselskydd när du använder apparaten
		Använd alltid skyddshandskar
		Var försiktig när du blåser mot hinder, t.ex. träd, eftersom föremål kan flyga tillbaka
		Se till att det inte finns några personer inom en arbetsradie på 15 meter. Varning: Risk för personskador!
		Akta heta komponenter. Försiktighet, risk för brännskador!
		Stick inte in handen i skärbladet när luckan är öppen! Försiktighet -risk för personskada!
		Ta inte upp några vassa eller metalliska föremål! Varning: Risk för personskada!
		Ingen öppen eld. Försiktighet, brandrisk!
		Den garanterade ljudnivån överensstämmer med de lagstadgade riktlinjerna för buller

Farlig situation eller överhängande fara. Om dessa anvisningar inte följs kan det leda till person- eller sakskador.

Viktiga anvisningar för korrekt hantering av apparaten. Om du inte följer dessa anvisningar kan det leda till fel på maskinen.

??Benutzerhinweise. Denna bruksanvisning hjälper dig att utnyttja maskinens alla funktioner på bästa möjliga sätt. Installation, drift och underhåll av apparaten. I detta avsnitt förklaras exakt vad du behöver göra.

145. Avsedd/icke avsedd användning

Den bensindrivna lövblåsen/lövsugen är uteslutande avsedd för blåsning och dammsugning av löv. Till avsedd användning hör också att läsa och följa bruksanvisningen före varje användningstillfälle. Före och under användningen måste maskinen kontrolleras med avseende på mekaniska skador. Kontakta din fackhandlare om reparationer är nödvändiga.

Endast originalreservdelar som är godkända av tillverkaren får användas. Maskinen får endast användas i det öppna trädgårdsområdet.

Om reservdelar som inte är godkända eller originaldelar används är det användaren och inte tillverkaren som är ansvarig för eventuella skador på egendom eller personer.

All annan användning än den som beskrivs ovan utgör felaktig användning:

• Till avsedd användning hör också att läsa och följa bruksanvisningen
• Om icke-godkända eller icke-originalreservdelar används är det operatören och inte tillverkaren som är ansvarig för eventuella skador på egendom/personskador som orsakas
• All annan användning än den som beskrivs ovan utgör felaktig användning
• I avsedd användning ingår också att iaktta de drifts-, underhålls- och reparationsvillkor som föreskrivs av tillverkaren och att följa de säkerhetsinstruktioner som finns i bruksanvisningen
• De tillämpliga relevanta föreskrifterna om förebyggande av olyckor och andra allmänt erkända regler för hälsa och säkerhet på arbetsplatsen måste följas
• All annan användning betraktas som felaktig användning. Tillverkaren ansvarar inte för skador av något slag som uppstår till följd av detta: risken bärs enbart av användaren
• Tillverkaren ansvarar inte för skador av något slag som uppkommer till följd av otillåtna ändringar av maskinen
• Apparaten får endast ställas upp, användas och underhållas av personer som är förtrogna med den och som har informerats om farorna. Reparationsarbeten får endast utföras av tillverkaren eller av servicecenter som rekommenderas av tillverkaren.
• Maskinen får inte användas i explosionsfarliga miljöer eller utsättas för regn

146. Kvarstående risker och säkert arbete

Även om alla relevanta säkerhetsbestämmelser har följts kan det finnas kvarstående risker vid ändamålsenlig användning på grund av den konstruktion som har bestämts av den avsedda användningen. Restriskerna kan minimeras om anvisningarna i kapitel 5 "Avsedd/icke avsedd användning" och hela bruksanvisningen följs.

• Hänsyn och försiktighet minskar risken för person- och sakskador
• Skada på grund av utslungade delar

• Risk för kolmonoxidförgiftning vid användning i slutna eller dåligt ventilerade rum

• Risk för brännskador från heta komponenter

• Hörselnedsättning vid långvarigt arbete utan hörselskydd

Trots all information och alla försiktighetsåtgärder kan det dessutom finnas kvarstående risker som inte är uppenbara.

Varning: Det faktiska vibrationsutsläppsvärdet som uppstår under användning av

maskinen kan avvika från vad som anges i bruksanvisningen eller av tillverkaren. Detta kan orsakas av följande påverkansfaktorer, som bör beaktas före och under användningen:

• Om maskinen används på rätt sätt
• Är maskinen i gott skick och fungerar som den ska?
  Maskinkropp

- Är stödhandtagen utrustade med vibrationshandtag (tillval) och är dessa ordentligt fastsatta i

Innan du använder den här produkten ska du läsa följande anvisningar och de säkerhetsföreskrifter som gäller i ditt land för att skydda dig själv och andra från eventuella skador.

??Bewahren Förvara alltid dessa säkerhetsanvisningar (bruksanvisningar) tillsammans med

maskinen. Maskinen får endast användas av personer med tillräcklig erfarenhet. Reparationer av apparaten får endast utföras av tillverkaren eller av företag som rekommenderas av tillverkaren.

De första stegen

• Alla som arbetar med maskinen för första gången måste få praktiska instruktioner om användningen av apparaten och personlig skyddsutrustning av en erfaren operatör

• Var uppmärksam. Gå till jobbet med sunt förnuft. Om du är trött eller påverkad av droger, alkohol eller läkemedel,
  Du får inte använda apparaten. Ovarsamhet vid användning av apparaten kan leda till allvarliga skador

• Bekanta dig med apparaten innan du börjar använda den. Otilräckligt informerade användare kan utsätta sig själva eller andra för fara genom felaktig användning

• Se till att du står stadigt och behåller balansen hela tiden. Det är t.ex. inte tillåtet att använda stege.

• Använd inte apparaten för ändamål som den inte är avsedd för (se kapitel 5.Avsedd/icke avsedd användning")

• Använd lämpliga arbetskläder:

• inga smycken eller löst sittande kläder, de kan bli påkomna
• Handskar och halkfria skor
• ett hårnät för långt här

- Använd skyddskläder:

○ Hörselskydd
○ Skyddsglasögon eller ansiktsskydd
○ Arbetshandskar
○ Skyddsskor

○ Godkänd hjälm i situationer där man kan förvänta sig huvudskador

• Användning av benskydd och skyddsjacka rekommenderas
• Håll ordning på din arbetsyta!
  • Ta hänsyn till miljöpåverkan:

○ Utsätt inte maskinen för regn
○ Använd inte maskinen i våta eller fuktiga miljöer
- Skjut upp arbetet vid ogynnsamma väderförhållanden (regn, snö, is, vind) på grund av den ökade olycksrisken!
○ Säkerställ god belysning
- Använd inte maskinen i närheten av brandfarliga vätskor eller gaser

• På grund av motorljudet kan det hända att du inte hör några faror. Bekanta dig därför med din omgivning
• Lämna aldrig maskinen utan uppsikt
• Under arbetspauser måste maskinen ställas undan så att ingen utsätts för fara. Säkra maskinen mot obehörig åtkomst
• Personer under 18 år får inte använda apparaten
• Håll maskinen på avständ från andra personer och barn när den är i drift
• Operatören är ansvarig för olyckor eller faror som drabbar andra personer eller deras egendom
• Låt inte andra personer, särskilt inte barn, röra vid verktyget eller motorn
• Var försiktig så att du inte överbelastar apparaten! Du kommer att arbeta bättre och säkrare inom det angivna effektområdet
• Använd endast apparaten med kompletta och korrekt monterade skyddsanordningar. Gör inga ändringar på maskinen som kan försämra säkerheten.

• Stäng av apparaten och ta bort tändstiftslocket från tändstiftet vid

• Vidrör maskinen med jord, stenar, spikar eller andra främmande föremål

• kontrollera om enheten är skadad
• Reparationsarbeten samt underhålls- och rengöringsarbeten
  ○ Eliminering av fel (t.ex. igensättning av blåsröret)
  ○ Transport och förvaring

• Lämnar arbetsområdet, även för korta avbrott

• Varning för fara på grund av roterande delar! Risk för personskador!

• Varning! Arbeta inte i närheten av öppna fönster etc.
• Varning för hörselskador! Använd hörselskydd! Denna maskin är extremt högljudd
• Vi rekommenderar att maskinen endast används vid rimliga tidpunkter - inte tidigt på morgonen eller sent på kvällen när andra kan störas
• Vi rekommenderar att du lossar främmande föremål med en kratta och kvast innan du påbörjar blåsnings-/sugprocessen
• Vi rekommenderar att du fuktar ytan lätt under dammiga förhållanden eller använder ett bevattningsredskap

• Vi rekommenderar att du vänder på hela munstycksfästet så att luftflödet kan arbeta nära golvet

• Rengör maskinen efter varje användningstillfälle

• Töm tanken efter varje användning
• Håll handtagen torra och fria från smörjmedel.
• Följ underhållsinstruktionerna.

Kontrollera om maskinen är skadad:

• Innan du fortsätter att använda maskinen måste säkerhetsanordningarna kontrolleras noggrant för att säkerställa att de fungerar korrekt och på avsett sätt.
• Kontrollera att de rörliga delarna fungerar som de ska och att de inte sitter fast eller är skadade. Alla delar måste vara korrekt monterade och uppfylla alla villkor för att säkerställa att maskinen fungerar korrekt.
• Skadade skyddsanordningar och delar måste repareras eller bytas ut på rätt sätt av oss eller en auktoriserad fackverkstad, om inte annat anges i bruksanvisningen.
• Skadade eller oläsliga säkerhetsdekaler måste bytas ut.
• Lämna aldrig en verktygsnyckel i uttaget!
• Kontrollera alltid att nycklar och verktyg är borttagna innan du slår på maskinen.
• Förvara oanvända enheter på en torr, låst plats utom räckhåll för barn.
• Reparera inte maskinen själv.

Utför inga andra reparationer på maskinen än de som beskrivs i kapitlet "Underhåll och skötsel", utan kontakta tillverkaren eller auktoriserad kundtjänst direkt.

Reparationer av andra delar av maskinen får endast utföras av tillverkaren eller en av tillverkaren anvisad fackverkstad.

Använd endast originalreservdelar! Användning av andra reservdelar eller tillbehör kan medföra fara för användaren. Tillverkaren ansvarar inte för eventuella skador som uppstår.

Se till att begränsa drifttiden för att undvika vibrationsskador och hörselnedsättning. Varning för fel! I händelse av olycka eller funktionsfel, t.ex. blockering av

sugfunktionen, ska du först stoppa maskinen, ta bort tändstiftskontakten och se till att alla rörliga delar står helt stilla. Kontrollera sedan apparaten etc. eller kontakta vår kundtjänst.

147. Hantering av bränslen

Bränslen och bränsleångor är brandfarliga och kan orsaka allvarliga skador vid inandning eller hudkontakt. Var därför försiktig vid hantering av bränsle och se till att ventilationen är god.

• Stäng av motorn och låt apparaten svalna innan du fyller på bränsle.
• Undvik öppen eld vid tankning.
• Använd handskar vid tankning.
• Fyll inte på bränsle i slutna rum (explosionsrisk).
• Spill inte ut något bränsle eller olja. Rengör omedelbart maskinen om du har spillt bränsle eller olja. Byt kläder om du har spillt bränsle eller olja på dem.
• Låt inte bränsle tränga ner i marken.

• Stäng tanklocket omsorgsfullt efter tankning och kontrollera att det inte lossnar under drift.

• Se till att tanklocket och bensinslangarna är täta. Om det finns läckage får apparaten inte tas i drift.

• Transportera och förvara bränslen endast i behållare som är märkta och godkända för detta ändamål.
• Transportera eller förvara inte bränslen i närheten av brandfarliga eller mycket brandfarliga ämnen, gnistor eller öppen eld. Håll barn borta från bränslen.
• Flytta dig tillräckligt längt bort från påfyllningsområdet för att kunna starta apparaten.

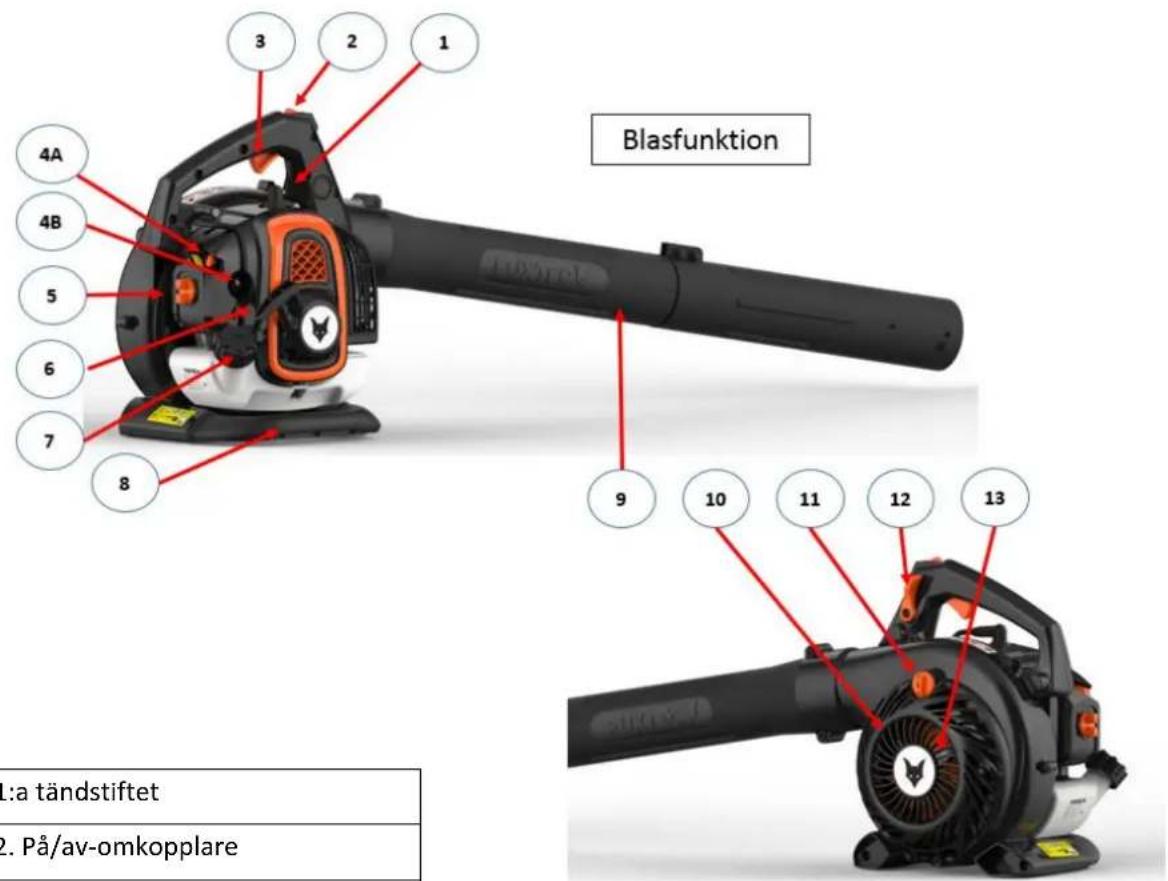

148. Översikt över maskinen

Blasfunktion 1:a tändstiftet 2. På/av-omkopplare

1:a tändstiftet

2. På/av-omkopplare

3. Gasspjällsspak

4A. Choke-spak

4B. Primerpump

5. Luftfilterkåpa

6. dragrep start (startrep)

7. Tank med lock

8. nedre handtag

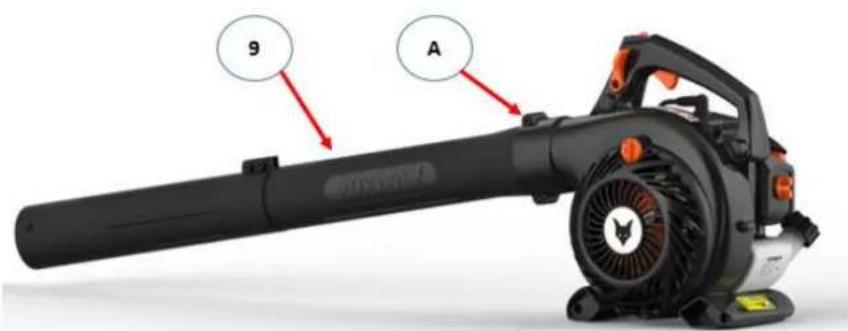

9. tvådelat blåsrör

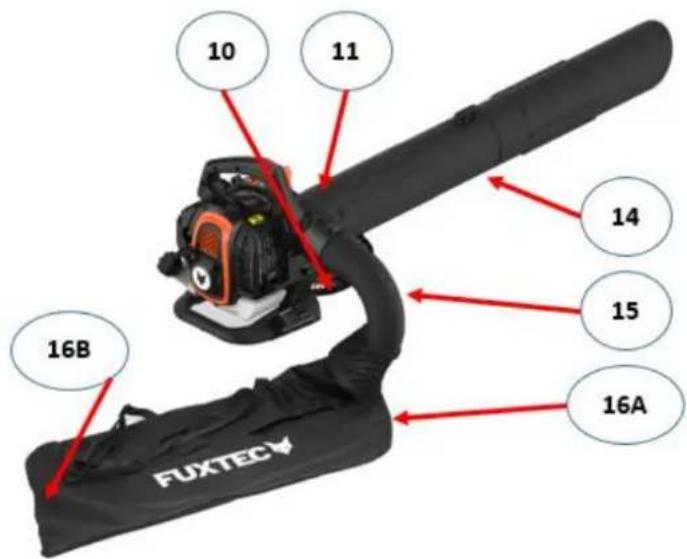

10. Luftintagsgaller

11. Lås för luftintagsgaller

12. Spak för gasreglagelåsning

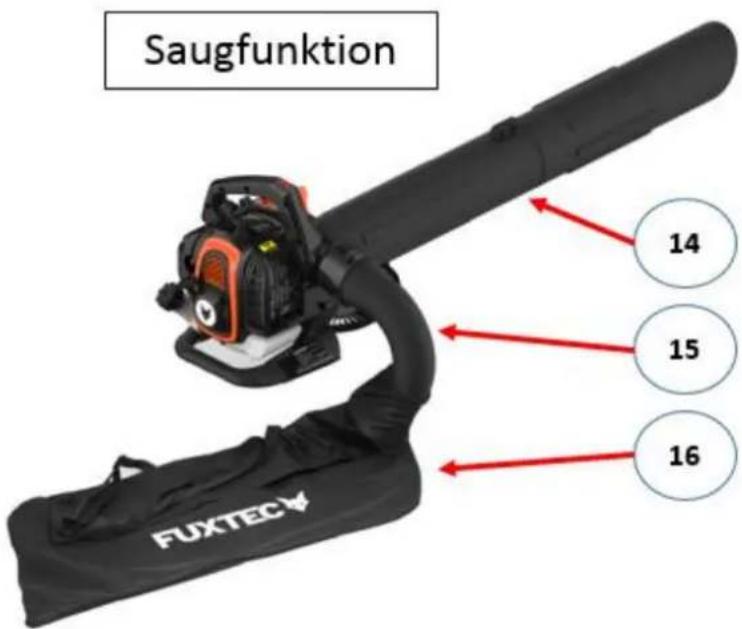

13. agnar klo

14. Tvådelat insugningsrör(insugningsrörsenhet)

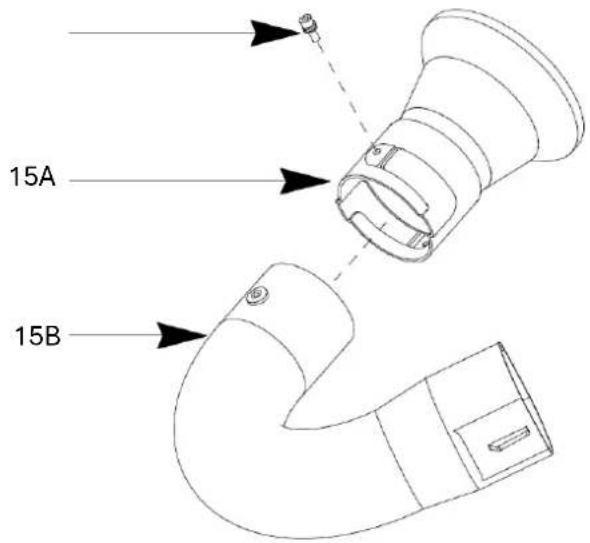

15. böjt insugningsrör

16. Bladpåse

Saugfunktion 14 15 16 FUXTEC

Varning: Stäng alltid av motorn under installations- och/eller underhållsarbeten! Använd skyddshandskar under monteringen för att skydda dig mot skärskador.

Passa in de två blåsrören i varandra och placera dem på huvudenheten. Se till att de är fastskruvade så långt det går och skruva fast dem med skruv A. Använda blåstillbehören:

9 A

• För det koniska sugröret 15A genom den stora öppningen på lövuppsamlingspåsen 16B och tryck den avsmalnande sidan av röret genom den smala öppningen 16A (se illustration på sidan 14)
• Anslut det böjda insugningsröret 15B till den koniska anslutningen 15A enligt bilden. För ihop de två delarna och vrid det böjda insugningsröret tills hålet för skruven är i linje. Skruva ihop de två delarna.

15A 15B

Ribba Stor öppning 16B Lit en öppning 16A

• Vrid det böjda sugröret 15, som nu är anslutet till lövuppsamlingspåsen 16, på huvudenheten.
• Öppna nu läsmekanismen 11 på luftintagsgallret 10.
• Passa nu in det tvådelade sugröret 14 i varandra och placera dem på huvudenheten med luftintagsgallret 10 öppet.

- Se till att insugningsröret 14 sitter ordentligt på plats och vrid det så långt det går.

10 11 14 15 16A 16B FUXTEC

151. Idrifttagning - Tankning, 2-takts motorolja

Maskinen levereras inte fylld med en bränsleblandning.

Fyll på apparaten enligt beskrivningen i detta kapitel under "Idrifttagning - Påfyllning, 2-takts motorolja". Apparaten drivs med en 40:1 blandning av vanlig bensin (blyfri) och tvåtaktsmotorolja.

Var särskilt uppmärksam vid hantering av bensin. Undvik rökning och öppen eld till varje pris på grund av explosionsrisken.

Bensin:

Oktantal minst 91 RON, blyfri

• Fyll inte på blyhaltig bensin, diesel eller andra otillåtna bränslen.
• Använd inte bensin med ett oktantal som understiger 91 RON. Detta kan leda till motorskador på grund av förhöjd motortemperatur.
• Om du arbetar kontinuerligt i det högre hastighetsområdet ska du använda bensin med högre oktantal.
• Av miljöskäl rekommenderas användning av blyfri bensin. Användning av E10-bensin är inte tillåten.

2-takts motorolja

Använd inte fyrtaktsoljor eller tvåtaktsoljor för vattenkylda utombordsmotorer eller färdigblandade oljor från bensinstationer.

Blandningsförhållande 40:1

Bensin	Tvåtakts motorolja (40:1)	Bensin	Tvåtakts motorolja (40:1)
1 liter	0,025 liter	5 liter	0,125 liter
2 liter	0,050 liter	10 liter	0,250 liter

• Se till att oljemängden mäts exakt, eftersom en liten avvikelse i oljemängden kan ha en betydande inverkan på blandningsförhållandet vid små mängder.
• Ändra inte blandningsförhållandet, eftersom det leder till ökad mängd förbränningsrester, ökad bränsleförbrukning och försämrad prestanda, eller så kan motorn skadas.

Blanda bensin och olja i en ren, bensingodkänd och märkt behållare med överfyllnadsskydd.

1. Fyll först på med hälften av den bensin som ska blandas.
   2 Fyll sedan på hela mängden olja.
2. Skaka om blandningen.
   4 Fyll på resten av bränslet.

Bränslen kan bara lagras under en begränsad tid eftersom de åldras. Överlagrade bränslen och bränsleblandningar kan leda till problem vid start. Blanda därför bara så mycket bränsle som du använder under en månad.

Förvara bränslen i godkända och märkta behållare på en torr och säker plats.

Se till att bränslebehållarna förvaras oåtkomligt för barn.

Påfyllning av bränsle till lövblåsaren

Stäng av motorn och låt apparaten svalna!

• Använd skyddshandskar!
• Undvik hud- och ögonkontakt (använd skyddsglasögon)!
• Observera alltid "Hantering av bränsle".

1 Tanka endast maskinen utomhus eller i tillräckligt ventilerade utrymmen.
2 Rengör området runt påfyllningsstället. Smuts i tanken orsakar funktionsstörningar.
3. Skaka behållaren med bränsleblandningen igen före tankning.
4 Öppna tanklocket (7) försiktigt så att eventuellt övertryck kan släppas ut.
5 Fyll försiktigt på blandningen upp till påfyllningsrörets nedre kant.
6. Stäng påfyllningslocket igen.
7. Kontrollera att tanklocket är ordentligt åtdraget.
8 Rengör tanklocket och dess omgivning.
9. Kontrollera om det finns läckage i tank och bränsleledningar.
10 Aktivera vid behov primerpumpen (4B).
11. avlägsna dig från tankningsområdet på lämpligt sätt innan du startar motorn.

152. Starta/stoppa lövblåsaren s

Apparaten får inte tas i drift förrän du har läst denna bruksanvisning, följt alla anvisningar och apparaten har installerats i enlighet med anvisningarna!

- Börja först när maskinen är helt färdigmonterad.

- Stöd maskinen på marken för att starta den och håll den stadigt.

1. Håll avstånd till brandfarliga material.
2. inta en säker position.
3. Placera maskinen på golvet framför dig.
4. Håll enheten i det övre fästet med vänster hand.
   5 Ta tag i startkabeln med höger hand.

Starta med kall motor

1. Skjut ON/OFF-omkopplaren 2 till läge 1.
2. Tryck försiktigt ner primerpumpen 4B under chokereglaget 4A flera gånger tills bränsle kommer in i pumpen.
3. Flytta chokereglaget 4A till.
   4 Du kan dra gasreglagespaken 12 bakåt för att få stöd.
   5 Dra sakta ut startlinan 6 på starchandtaget tills du känner ett motstånd.
4. Dra snabbt i startlinan och släpp den sedan långsamt.

Dra inte ut startlinan helt och hållet och låt inte starchandtaget slå tillbaka mot motorn.

1. Dra något i gasreglaget och chøken återgår automatiskt till startläget.

2. Motorn går på tomgång.

9 Innan arbetet påbörjas ska du låta maskinen värmas upp i ca 2-3 minuter på tomgång och sedan långsamt börja dra i gasreglaget 3.

Starta med varm motor

1. Skjut ON/OFF-omkopplare 2 till läge 1.
2. Låt chokereglaget 4A vara i läge
3. Dra i startsnöret på starchandtaget tills motorn startar.

Stoppa motorn

1. Släpp gasreglaget 3.
2. Ställ ON/OFF-omkopplaren i läge 0.

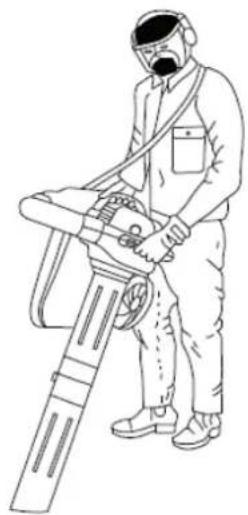

153. Arbetsinstruktioner

Utför följande kontroller regelbundet före idrifttagning och under drift:

- Håll alltid maskinen med båda händerna i de främre och bakre handtagen.

• Är apparaten komplett och korrekt installerad?
• Se till att alla muttrar och bultar är åtdragna.
• Är maskinen i gott och säkert skick?
• Är alla säkerhetsfunktioner i ordning?
• Är bensintanken full?

- Är motorn och ljuddämparen fria från avlagringar, löv eller smörjmedel?

- Är handtaget rent och torrt (utan olja, fett eller harts)?

- Är arbetsplatsen fri från hinder som du kan snubbla över?

- Använder du den skyddsutrustning som krävs?

- Har du läst och förstått instruktionerna?

- Rör sig gasreglaget mjukt och fungerar gasreglagets lässpakar?

- Är ON/OFF-brytaren funktionell?

- Se till att växellådan är tillräckligt smord (se "Underhåll").

- VIKTIGT: För att undvika brännskador på lövuppsamlingspåsen från avgasröret, se till att du vrider hela kroppen och inte bara händerna när du vrider dig i sugpositionen. Vridning av höfterna gör att värmen från avgasröret riktas mot lövpåsen och det finns risk för brännhål.

- Se till att det inte finns några främmande föremål, t.ex. stenar, i arbetsområdet som kan blåsa iväg eller sugas upp. Detta kan leda till att personer skadas allvarligt av kringflygande delar eller att maskinen skadas under dammsugningen.

154. Underhåll och skötsel

Före alla underhålls- och rengöringsarbeten

• Stäng av motorn
  • Vänta tills motorn stannar
• Ta bort tändstiftslocket (utom vid inställning av tomgångsvarvtal)

Akta dig för roterande delar! Varning för fara!

Utför inte underhållsarbeten i närheten av öppen eld på grund av brandrisken.

Underhålls- och rengöringsarbeten som inte beskrivs i detta kapitel får endast utföras av kundtjänst.

Säkerhetsanordningar som tas bort för underhåll och rengöring måste kontrolleras ordentligt och återmonteras innan de används.

Använd endast originaldelar. Andra delar kan leda till oförutsedda skador eller utgöra en fara för användaren.

Underhåll

Använd handskar för att undvika skador.

För att säkerställa en lång och tillförlitlig användning av maskinen ska följande

underhållsarbeten utföras regelbundet.

Kontrollera maskinen för uppenbara defekter som t.ex.

• Lösa fästanordningar
• Slitna eller skadade komponenter
• Kontrollera tanklocket och bränsleledningarna med avseende på läckage

Kontrollera maskinens slitage efter varje användningstillfälle.

Rengör eller byt ut luftfiltret

Rengör luftfiltret från damm och smuts var 25:e drifttimme eller var 3:e månad för att

-- Prestationsförluster,
-Startsvårigheter,
--för hög bränsleförbrukning

för att förhindra.

Rengör luftfiltret ca var 8:e drifttimme, eller oftare vid särskilt dammiga förhållanden.

1. Öppna startspaken (choken) så att det inte kommer in smuts i förgasaren.
   2 Ta bort luftfilterkåpan 5 genom att öppna vingmuttern.
   3 Ta bort luftfiltret av skumplast.
   4 Tvätta luftfiltret i ljummet tvålvatten.

Blås inte ut smutsen, eftersom det finns risk för ögonskador!

5 Rengör luftfiltret invändigt med en borste.
6. Låt luftfiltret torka ordentligt och byt sedan ut det.
7 Sätt tillbaka luftfilterkåpan.

Byt ut luftfiltret regelbundet.

Skadade luftfilter måste bytas ut innan arbetet påbörjas.

Filterhus och filterinsats

Rengör eller byt bensinfilter

Kontrollera bensinfiltret var 100:e drifttimme / var 12:e månad. Ett smutsigt bensinfilter hindrar bränsletillförseln.

Öppna tanklocket och dra ut bensinfiltret genom öppningen med hjälp av en stålkrok.

- Lätt nedsmutsning → Ta bort bensinfiltret från bränsleledningen och rengör filtret med rengöringsbensin

• Kraftig nedsmutsning → Byt ut bensinfiltret

Byt eller kontrollera tändstiftet

Rör inte vid tändstiftet eller tändstiftskontakten när motorn är igång. Hög spänning! Risk för brännskador när motorn är varm. Använd skyddshandskar!

Kontrollera regelbundet tändstiftet och avståndet mellan elektroderna var 100:e drifttimme / var 12:e månad.

Gör på följande sätt:

1. Ta bort tändstiftslocket från tändstiftet.

2 Skruva loss tändstiftet med hjälp av den medföljande tändstiftsnyckeln.

Elektrodavständet bör vara mellan 0,6 och 0,7 mm.

Rengör tändstiftet om det är smutsigt.

Byt ut tändstiftet:

• med skadat isoleringshus
- Om elektroderna är kraftigt avbrända
- för kraftigt nedsmutsade eller oljiga elektroder

0.35±0.05 M14 11.5

• varje månad med regelbunden drift

Använd ett av följande tändstift: Torch BMR6A

0,6 - 0,7 mm

Kontrollera tändningsgnistan

1. Ta bort tändstiftslocket från tändstiftet.
   2 Skruva loss tändstiftet med hjälp av den medföljande tändstiftsnyckeln.
2. Sätt fast tändstiftskontakten ordentligt.
3. Tryck tändstiftet mot motorhuset med en isolerad täng (inte nära tändstiftshålet).
4. Skjut ON/OFF-omkopplaren till läge "1".
5. Dra startlinan stadigt i starchandtaget.

En gnista måste synas mellan elektroderna när enheten fungerar korrekt.

11,5

M14

Ljuddämpare/avgasport

Dra inte åt ljuddämparens skruvar när motorn är varm.

1. Var 12:e drifttimme ska du kontrollera att ljuddämparens skruvar inte har lossnat. → Om de har lossnat, dra åt dem för hand.
   2 Rengör utloppsöppningen regelbundet efter varje användning.

Vård

Rengör maskinen noggrant efter varje användning för att säkerställa att den fortsätter att fungera korrekt.

- Rengör höljet med en mjuk borste eller en torr trasa.

Vatten, lösningsmedel och polermedel får inte användas.

• Se till att ventilationsöppningarna för kylning av motorn inte blockeras (risk för överhettning).
• Rengör och olja in alla rörliga delar regelbundet.

Använd inte fett! Använd miljövänlig olja.

Varning: Om underhållet inte utförs regelbundet kan det leda till allvarliga maskin- och personskador.

Varning: Transportera endast maskinen när den är avstängd. Alla sug-/blåsrör och lövuppsamlingspåsen måste demonteras för din egen säkerhets skull.

155. Tekniska data

Modell	FX-LBS126P
Beteckning	Bensindriven lövblås / dammsugare 3in1
Motor	1E34F-G1
Förskjutning	25,4 cm ^3

Manual_FX-LBS126P_Int24_Rev13

Effekt (kW)	0,75 kW vid 7500 rpm
Maximal hastighet	9000 varv per minut
Inaktiv	3000±200 rpm
Tankens volym	500 ml
2-takts bensinblandning	40 : 1
Bensinförbrukning	390g/h
Ljudtrycksnivå LpA	86,5dB(A), K= 3dB(A)
Uppmätt ljudeffektnivå LWA	106,3 dB(A), K=2dB(A)
Garanterad ljudeffektnivå, LWA(2000/14/EG & 2005/88/EG)	108 dB(A)
Vibrationshandtag	2,194m/s2, K=1,5 m/2
Uppmätt luftvolymflöde Blåsfunktion	10,6m3/min
Volym av lövsäckar	60 L
Vikt (tom tank)	4,7 kg

WARNING: Endast godkända originalreservdelar som anges i denna bruksanvisning får användas. Icke-godkända reservdelar kan orsaka allvarliga skador.

156. Felsökning

Situation		Orsak	Lösning
Ingen tändgnista	Tändstift	Kolavlagringar mellan tändstiftets dioder	Rengör tändstiftet. Justera gapet 0,6 ~ 0,7 mm, byt ut tändstiftet
	andra	Tändspolen defekt Svänghjulsmagneten för svag	Byt ut tändspolen eller svänghjulet
Svag gnista	Kompression	För mycket bensin i förbränningskammaren, dåligt bränsle eller vatten i tanken	Ta bort tändstiftet och låt det torka, byt bränsle.
	Förgasaren pumpar inte längre olja.	Oljeröret blockerat	Rengör förgasaren och rengör ledningarna
	Normal oljetillförsel men låg kompression	Slitna kolvringar, tändstiftet inte fastskruvat, topplocket inte fastskruvat, felaktigt ventilspel eller tändinställning.	Byt ut skruvarna och dra åt dem Byt ut eller justera
	Normal oljetillförsel och god tändgnista	Dålig kontakt mellan tändhatt och tändstift	Byt ut eller kontrollera

Situation	Orsak	Lösning
Motorn kommer inte upp i varvtal	Choken är i läge "COLD START", avgassystemet igensatt, ingen lufttillförsel, rörliga delar slitna, tändgnistan svag, för stort ventilspel, topplocket nedsmutsat	Öppna choken, byt avgassystem Kontrollera eller byt tändspolen, justera svänghjulet, tändstiftet
Driftvätskor läcker ut	Ledningarna till förgasaren igensatta Tändstiftsgapet felaktigt	Byt ut ledningar och förgasare Justera spaltmåttet
Motor Ljuden	Fel chokeposition, Kamaxeln skadad	Kontrollera chokereglagets position för varm inställning, Kontrollera/byt ut kamaxeln
Läckage i förgasaren	Fel på backventilen på tanklocket	Byt ut tanklocket
	Förgasarpackningen sliten	Byt ut förgasare eller packning

157. Kundservice

Låt endast kvalificerad fackpersonal reparera din köpta apparat och endast med originalreservdelar. På så sätt säkerställs att apparatens säkerhet bibehålls.

Om du inte har adresserna till auktoriserade serviceställen kan du kontakta det försäljningsställe där du köpte enheten.

Garantitiden är 24 månader från inköpsdatumet. Förvara inköpsbeviset på ett säkert ställe. Garantin omfattar inte slitdelar och skador som orsakats av felaktig användning, våld, tekniska ändringar, användning av felaktiga tillbehör eller reservdelar som inte är originaldelar samt reparationsförsök av okvalificerad personal. Garantireparationer får endast utföras av auktoriserade fackhandlare.

159. Instruktioner för avfallshantering

Kontakta din lokala kommun för avfallshantering av apparaten. Gör dig av med alla driftsmaterial som bensin och olja i förväg.

160.EU-försäkran om överensstämmelse

Vi förklarar härmed,

FUXTEC GmbH - Kappstraße 69 - 70183 Herrenberg - Tyskland

att den nedan angivna maskinen på grund av sin konstruktion och tillverkning och i den version som vi har släppt ut på marknaden uppfyller de relevanta grundläggande säkerhets- och hälsokraven i EG-direktiven.

Denna försäkran avser endast maskinen i det skick den släpptes ut på marknaden; delar och/eller ändringar som senare monterats av slutanvändaren beaktas inte.

1. typbeteckning: FX-LBS126P

ppmätt ener Ljudeffektnivå106,3, K= 2,0dB (A)

aranterad ljudeffektnivå108dB (A)

. Tillämpade harmoniserade standarder:EN15503:2009/A2:2015

EN ISO 14982:2009

Herrenberg, 09.05.2023

C. Bille

Leonhard Zirkler

Tillverkare:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

TYSKLAND

Förvaring av tekniska dokument:

FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Tyskland

Leonhard Zirkler, verkställande direktör
