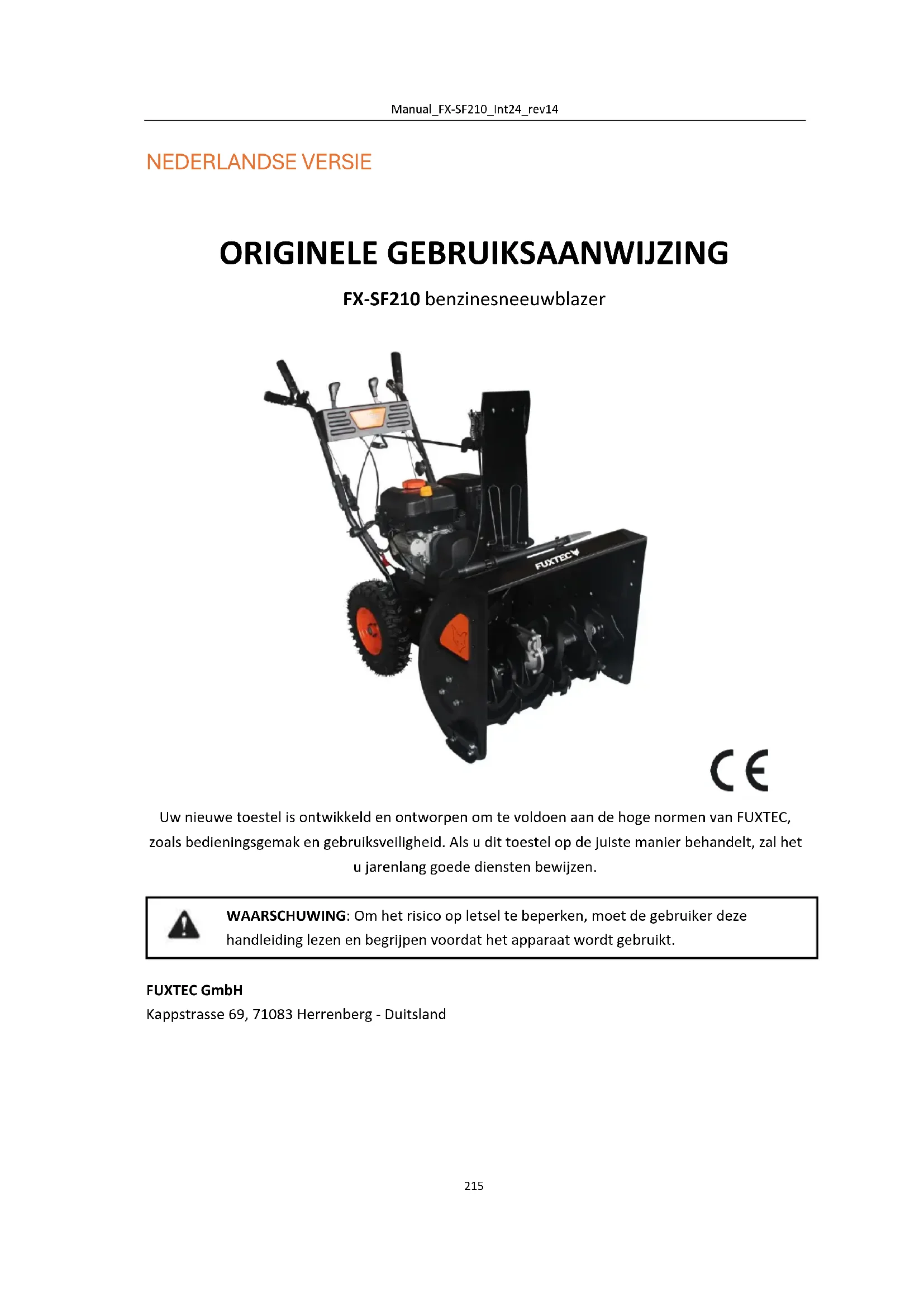

GEBRUIKSAANWIJZING FX-SF210 Fuxtec

112. Belangrijke veiligheidsinstructies voor het gebruik van de machine ................................. 221

Uw nieuwe toestel is ontwikkeld en ontworpen om te voldoen aan de hoge normen van FUXTEC, zoals bedieningsgemak en gebruiksveiligheid. Als u dit toestel op de juiste manier behandelt, zal het u jarenlang goede diensten bewijzen. WAARSCHUWING: Om het risico op letsel te beperken, moet de gebruiker deze handleiding lezen en begrijpen voordat het apparaat wordt gebruikt. FUXTEC GmbH Kappstrasse 69, 71083 Herrenberg - DuitslandManual_FX-SF210_Int24_rev14

Type FX-SF210 Clearing principe 2-fase Breedte vrijmaken 600 mm Vrije hoogte 510 mm Uitwerpafstand 0-9m Zwenkbare uitwerpklep 180° Versnellingsbak

versnellingen vooruit2 versnellingen achteruit Elektrische startfunctie 230V Motortype Zongshen SN210 ZS170F/P-C Verplaatsing 208 cm³ Uitgangsvermogen (kW) (in overeenstemming met ISO 8893) 4.0kw / 3.600min

109. Bedoeld/onbedoeld gebruik

Deze sneeuwblazer op benzine is uitsluitend bedoeld voor het verwijderen of ruimen van sneeuw van trottoirs, garages en dergelijke. De maximale sneeuwhoogte mag niet meer dan 51 cm bedragen. Het gebruik van de sneeuwblazer voor andere doeleinden wordt beschouwd als oneigenlijk gebruik en is niet toegestaan. Tijdens het gebruik moet geschikte beschermende uitrusting worden gedragen in overeenstemming met de bedieningsinstructies. De gebruiker/gebruiker en niet de fabrikant is aansprakelijk voor schade of letsel als gevolg van verkeerd gebruik. Er mogen alleen reserveonderdelen worden gebruikt die geschikt zijn voor de machine zoals aangegeven in de gebruiksaanwijzing. Tot het gebruik volgens de voorschriften behoort ook het in acht nemen van de veiligheidsvoorschriften en de bedieningshandleiding. Personen die de machine bedienen en onderhouden moeten zich vertrouwd maken met de mogelijke gevaren. Bovendien moeten de geldende voorschriften ter voorkoming van ongevallen en de nationale voorschriften voor arbeidsveiligheid in acht worden genomen en nageleefd. Bij gebruik van andere componenten of hulpstukken op de sneeuwblazer is de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade volledig uitgesloten. Dit apparaat is bedoeld voor gebruik in open gebieden. Overblijvende risico's Zelfs als de sneeuwblazer correct wordt gebruikt, is er altijd een zeker restrisico dat niet kan worden uitgesloten. De volgende potentiële gevaren kunnen worden afgeleid uit het type en ontwerp van de machine:

• Contact met uitgeworpen sneeuw

• Grijpen in de draaiende freesmachine (snijverwonding)

• Onvoorziene, plotselinge beweging van de sneeuwblazer (snijverwonding)

• Onderdelen van de freestrommel weggooien

• Schade aan het gehoor als de voorgeschreven gehoorbescherming niet wordt gedragen

• Inademen van uitlaatgassen van de verbrandingsmotor

• Contact van benzine of olie op de huid Waarschuwing: De werkelijke trillingswaarde tijdens het gebruik van de machine kan afwijken van de waarde die is opgegeven in de gebruiksaanwijzing of door de fabrikant. Dit kan worden veroorzaakt door de volgende invloedsfactoren, waarmee rekening moet worden gehouden voor en tijdens het gebruik:

• Als de machine correct wordt gebruikt

• Is de manier waarop het materiaal is gesneden of verwerkt correct?

• Werkt de machine goed?

• Scherpte van het snijgereedschap of juist snijgereedschap

• Als de handgrepen zijn gemonteerd en stevig aan de behuizing van de machine zijn bevestigdManual_FX-SF210_Int24_rev14

Als u een onaangenaam gevoel of huidverkleuring op uw handen opmerkt terwijl u de machine gebruikt, stop dan onmiddellijk met werken. Neem voldoende werkpauzes. Als u niet voldoende pauzes neemt, kan dit leiden tot het hand/arm-trillingssyndroom. De mate van overbelasting moet worden ingeschat afhankelijk van het werk of het gebruik van de machine en er moeten passende werkpauzes worden genomen. Op deze manier kan de mate van overbelasting gedurende de hele werktijd aanzienlijk worden verminderd. Minimaliseer het risico van blootstelling aan trillingen. Onderhoud deze machine volgens de instructies in de bedieningshandleiding. Een zekere mate van geluidsoverlast van dit apparaat is onvermijdelijk. Verplaats lawaaierige werkzaamheden naar toegestane en aangewezen tijden. Houd u zo nodig aan rusttijden en beperk de duur van het werk tot het strikt noodzakelijke. Draag altijd geschikte gehoorbescherming voor uw persoonlijke bescherming en voor de bescherming van personen in de omgeving.Manual_FX-SF210_Int24_rev14

110. Veiligheidssymbolen op de machine

GEBRUIKSAANWIJZING LEZEN De gebruiksaanwijzing moet grondig worden gelezen en begrepen voordat de machine wordt gebruikt.

Gebruik gehoor- en oogbescherming.

LET OP: Veiligheidsinstructies moeten worden opgevolgd, anders kan er persoonlijk letsel of schade aan eigendommen ontstaan.

Houd handen en voeten uit de buurt van de boortransporteur en draaiende onderdelen. De boortransporteur kan lichaamsdelen afsnijden.

Houd uw handen uit de buurt van de binnenkant en van de uitblaasopeningen als de machine draait. Binnenin bevindt zich een roterende bel.

Dit apparaat kan rondslingerende voorwerpen oppakken en wegslingeren. Ernstig persoonlijk letsel is mogelijk.

Raak geen draaiende onderdelen aan voordat de machine stopt.

Verwijder de bougie voordat u de machine controleert. Verwijder geen beschermkappen. Neem contact op met uw vakhandelaar of de fabrikant.

Kinderen moeten minstens 15 meter uit de buurt van het werkgebied blijven.

Houd uw handen uit de buurt van de binnenkant en de uitwerpopeningen als de machine draait. Binnenin bevinden zich roterende messen.

Elektrisch afval mag niet samen met het huishoudelijk afval worden weggegooid. Lever de apparaten in op de daarvoor bestemde plaatsen. Vraag uw gemeente of dealer naar deManual_FX-SF210_Int24_rev14

Laat de motor ten minste 2 minuten afkoelen voordat u gaat tanken.

WAARSCHUWING: KOOLMONOXIDE Gebruik de motor nooit in gesloten of slecht geventileerde ruimten. De uitlaatgassen bevatten koolmonoxide, een reukloos en giftig gas.

WAARSCHUWING: ELEKTRISCHE SCHOK (voor motoren met elektrische starter) Gebruik de elektrische starter niet in de regen.

De versnellingsbak heeft 2 achteruitversnellingen en 4 vooruitversnellingen

Hendel voor het inschakelen van de frees

Hendel voor het inschakelen van de vooruit/achteruit-aandrijving

Hendel voor het aanpassen van de uitwerpbreedte

Sta niet toe dat anderen deze machine gebruiken tenzij zij volledig verantwoordelijk zijn en de handleiding van de machine hebben gelezen en begrepen.Manual_FX-SF210_Int24_rev14

111. Belangrijke veiligheidsinstructies voor het gebruik van de machine

WAARSCHUWING! Dit symbool geeft belangrijke veiligheidsinstructies aan die, indien genegeerd, uw persoonlijke veiligheid en/of uw eigen eigendommen en die van anderen in gevaar kunnen brengen. Lees en volg de instructies in deze handleiding voordat u deze machine bedient. Het niet opvolgen van deze instructies kan leiden tot persoonlijk letsel. GEVAAR! Deze machine is ontworpen om gebruikt te worden in overeenstemming met de volgende veiligheidsinstructies. Zoals bij elk door benzine aangedreven apparaat kunnen roekeloosheid en bedieningsfouten leiden tot ernstig letsel. Deze machine kan vingers, duimen en benen afsnijden en vreemde voorwerpen werpen. Het niet in acht nemen van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of zelfs de dood. Instructies voor het omgaan met de machine

• Lees, begrijp en volg alle uitleg op het apparaat en in de gebruiksaanwijzing voordat u het apparaat installeert of bedient. Bewaar deze bedieningshandleiding op een veilige plaats voor later gebruik en voor het bestellen van reserveonderdelen.

• Maak uzelf vertrouwd met alle bedieningselementen en hun correcte werking. Je moet weten hoe je de machine moet stoppen en snel uitschakelen.

• Laat deze machine niet bedienen door kinderen jonger dan 14 jaar. Kinderen vanaf 14 jaar moeten de bedieningsinstructies en de veiligheidsinstructies in deze bedieningsinstructies en op het apparaat lezen en begrijpen en moeten worden geïnstrueerd door en onder toezicht staan van een volwassene.

• Laat deze machines nooit door een volwassene bedienen zonder de juiste instructies.

• Weggeslingerde voorwerpen kunnen ernstig persoonlijk letsel veroorzaken. Kies freesbanen zo dat wegen, omstanders enz. niet geraakt kunnen worden door uitgeworpen voorwerpen.

• Houd omstanders, kinderen en huisdieren op minstens 25 meter afstand van de machine tijdens het gebruik.

• Pas op dat u niet uitglijdt of struikelt, vooral bij het achteruitrijden. Voorbereiding Controleer het werkgebied grondig. Verwijder alle deurmatten, kranten, sleeën, planken, kabels en andere voorwerpen die een struikelgevaar vormen of door de dissel kunnen worden weggeslingerd.

• Draag altijd een veiligheidsbril tijdens het bedienen, instellen en repareren om uw ogen te beschermen. Rondvliegende voorwerpen kunnen ernstig oogletsel veroorzaken.

• Werk niet zonder gepaste winterkleding. Draag geen sieraden, lange sjaals en andere losse kleding die door bewegende onderdelen gegrepen kunnen worden. Draag stevige schoenen die je beter laten lopen op gladde oppervlakken.

• Gebruik geaarde, driedraads verlengkabels en stekkerdozen voor alle machines met elektrische starter.

• Pas de hoogte van de opvangbehuizing aan om grind- of steenslagbodems te kunnen verwijderen.

• Probeer nooit instellingen te wijzigen terwijl de motor draait, tenzij dit uitdrukkelijk wordt aanbevolen in de handleiding.

• Laat de motor en de machine wennen aan de buitentemperatuur voordat u begint met sneeuwruimen. Veilig omgaan met benzine Wees bijzonder voorzichtig bij het omgaan met benzine om persoonlijk letsel en schade aan eigendommen te voorkomen. Benzine is licht ontvlambaar en de dampen zijn explosief. Benzine kan ernstig persoonlijk letsel veroorzaken als het op uw lichaam of kleding terechtkomt en ontbrandt. Was uzelf onmiddellijk en trek andere kleren aan als u in contact komt met benzine.

• Gebruik alleen goedgekeurde jerrycans.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.

• Tank de machine nooit binnenshuis bij.

• Open nooit de tankdop en tank niet terwijl de motor draait of heet is.

• Laat de motor ten minste twee minuten afkoelen voordat u gaat tanken.

• Vul de tank nooit te vol. Vul tot maximaal 2 cm van de onderrand.

• Plaats de tankdop terug en schroef hem stevig vast.

• Veeg de motor en de machine af als er benzine is gelekt. Verplaats de machine naar een andere plek en wacht vijf minuten voordat u de motor start.

• Berg het apparaat of de benzinekan nooit op in een ruimte met open vuur, vonken of waakvlammen (bijv. verwarmingskachels, waterkokers, verwarmingstoestellen, drogers, enz.)

• Laat de machines minstens vijf minuten afkoelen voordat je ze schoonmaakt.

• Vul de jerrycan nooit in een voertuig, op een vrachtwagen of op een dieplader met kunststof bekleding. Plaats de jerrycan altijd op de grond uit de buurt van uw voertuig voordat u deze vult.

• Verwijder indien mogelijk benzinemotor aangedreven apparatuur uit de truck en tank deze op de grond bij. Als dit niet mogelijk is, tank dergelijke apparatuur dan bij met een jerrycan in plaats van een benzinepijp.

• Houd het mondstuk van het brandstoftankpistool in contact met de rand van de brandstoftank of de opening van de brandstoftank totdat het tanken is voltooid. Gebruik geen tankpistool zonder automatische uitschakelinrichting.Manual_FX-SF210_Int24_rev14

• Houd handen en voeten uit de buurt van draaiende onderdelen, de behuizing van de frees of de uitvoergoot. Contact met draaiende onderdelen kan leiden tot afhakken van handen en voeten.

• De bedieningshendel van de helmstok is een veiligheidscomponent. Omzeil deze functie nooit. Dit kan de machine onveilig maken en leiden tot persoonlijk letsel.

• De bedieningshendel moet gemakkelijk te bedienen zijn en automatisch terugkeren naar de uitgangspositie wanneer hij wordt losgelaten.

• Werk nooit zonder of met een beschadigde uitwerpklep. Alle veiligheidsrelevante onderdelen moeten functioneren en gebruikt worden.

• Gebruik de motor nooit in gesloten of slecht geventileerde ruimtes. Het uitlaatgas bevat koolmonoxide, een reukloos en dodelijk gas.

• Werk niet met de machine onder invloed van alcohol of drugs.

• De uitlaat en de motor kunnen erg heet worden en brandwonden veroorzaken. Raak geen van beide aan. Houd kinderen uit de buurt.

• Wees vooral voorzichtig bij het werken op of het oversteken van grindoppervlakken. Wees alert op verborgen gevaren.

• Wees voorzichtig wanneer je van richting verandert op een talud.

• Gooi geen sneeuw in de richting van ramen, muren, auto's enz. Zo voorkomt u dat mensen of voorwerpen beschadigd raken.

• Richt de sneeuw nooit op kinderen, omstanders of huisdieren. Laat niemand voor de machines staan.

• Overbelast de capaciteit van de machines niet door te snel sneeuw te ruimen.

• Werk nooit bij slecht zicht of slechte verlichting. Zorg dat je altijd stevig staat en houd de handgrepen altijd stevig vast. Beweeg langzaam tijdens het werk - ga niet rennen.

• Schakel de aandrijving van de freesboor uit bij transport of wanneer deze niet in gebruik is.

• Werk nooit met hoge snelheden op gladde vloeren. Kijk naar achteren en naar beneden bij het achteruitrijden.

• Als de machine ongewoon sterk begint te trillen, zet u de motor uit, koppelt u de ontstekingskabel los en aardt u deze aan de motor. Inspecteer de machine zorgvuldig op schade. Repareer eventuele schade voordat u de motor opnieuw start.

• Laat alle bedieningshendels los en zet de motor af voordat u de machine verlaat (achter de handvatten). Wacht tot de boor volledig stilstaat voordat je de uitwerpklep verwijdert, instellingen wijzigt of inspecties uitvoert.

• Steek nooit uw hand in de uitwerp- of opvangopening. Gebruik altijd het meegeleverde gereedschap om de uitwerppijp los te maken. Maak de uitwerpopening nooit los terwijl de motor nog draait. Schakel de motor uit en wacht achter de handgrepen tot alle bewegende delen tot stilstand zijn gekomen.

• Gebruik alleen accessoires die door de fabrikant zijn goedgekeurd (bijv. compensatiegewichten, sneeuwkettingen, cabines, enz.).

• Om de motor te starten, trek je langzaam aan het touw tot je weerstand voelt en dan trek je snel aan het touw. Als het starttouw vanaf het begin te snel wordt teruggetrokken, worden je hand en arm sneller naar de motor getrokken dan je kunt loslaten. Dit kan leiden tot verwondingen, verstuikingen en breuken.Manual_FX-SF210_Int24_rev14

• In situaties die niet in deze gebruiksaanwijzing worden beschreven, zijn speciale zorg en gezond verstand vereist. Neem contact op met de klantenservice voor hulp en de naam van de dichtstbijzijnde servicedealer. Onderhoud en opslag (zie ook hoofdstuk 10)

• Breng nooit ongeoorloofde wijzigingen aan in veiligheidsonderdelen. Controleer regelmatig hun werking volgens het hoofdstuk "Onderhoud en reiniging".

• Voordat je de machine reinigt, repareert of controleert, moet je alle bedieningshendels ontgrendelen en de motor uitschakelen. Wacht tot de frees volledig stilstaat. Ontkoppel de ontstekingskabel en aard hem aan de motor om onbedoeld starten te voorkomen.

• Controleer regelmatig of bouten en schroeven goed vastzitten om veilig met de machine te kunnen werken. Controleer de machine ook visueel op beschadigingen.

• Verander de instelling van de regelaar niet en laat de motor niet te snel draaien. De controller regelt de maximaal toegestane snelheid van de motor.

• De geleiderails en schuurplaten van de sneeuwblazer zijn slijtageonderdelen en zullen slijten. Controleer voor uw eigen veiligheid alle onderdelen regelmatig en vervang ze alleen door originele reserveonderdelen (OEM). Het gebruik van onderdelen die niet voldoen aan de specificaties van de fabrikant kan leiden tot verminderde prestaties en een gebrek aan veiligheid.

• Controleer de bedieningshendel regelmatig op correct in- en uitschakelen en stel deze zo nodig bij. De uitleg is te vinden in het gedeelte "Instellingen" van deze gebruiksaanwijzing.

• Onderhoud de veiligheids- en informatieborden en vervang ze indien nodig.

• Volg de wet- en regelgeving voor het omgaan met benzine, olie, enz. om het milieu te beschermen tegen vervuiling.

• Laat de machine voor het opslaan een paar minuten draaien en verwijder eventueel ijs uit de machine. Dit voorkomt dat de freesvijzel bevriest.

• Bewaar het apparaat of de benzinekan nooit in een ruimte met open vuur, vonken of waakvlammen, zoals boilers, ovens, drogers, enz.

• Volg de instructies in de gebruiksaanwijzing voor opslag buiten de gebruiksperiode.

• Controleer de brandstofleiding, tank, tankdop en afdichtingen regelmatig op breuk of lekkage. Vervang deze indien nodig.

• Start de motor nooit met een verwijderde bougie.

• Controleer de machine jaarlijks om er zeker van te zijn dat alle mechanische en veiligheidsgerelateerde functies correct werken en niet versleten zijn. Als u dit niet doet, kan dit leiden tot ongelukken, verwondingen of zelfs de dood. Breng geen wijzigingen aan in de motor Om ernstig letsel of de dood te voorkomen, mag de motor op geen enkele manier worden gewijzigd. Knoeien met de instellingen van de fabrikant kan leiden tot een te hoog toerental van de motor, waardoor de motor een kritisch toerental kan bereiken. Knoei nooit met de fabrieksinstellingen van de toerentalsensor. Lees de handleiding zorgvuldig door. Maak uzelf volledig vertrouwd met de bedieningselementen en het juiste gebruik van de machine. Begrijp hoe u de machine moet stoppen en uitschakelen.Manual_FX-SF210_Int24_rev14

Begrijpen hoe de machine gestopt en uitgeschakeld moet worden. Begrijpen hoe een vastgeklemd hulpstuk snel kan worden losgemaakt. Laat niemand de machine gebruiken zonder de juiste instructies. Zorg ervoor dat de gebruiker voet-, been-, oog-, gezichts- en oorbescherming draagt. Houd het gebied vrij van omstanders, kinderen en huisdieren. Laat kinderen nooit het apparaat bedienen of ermee spelen. Laat niemand de GEVAARZONE betreden. De GEVAARZONE is een gebied met een straal van 15 meter (ongeveer 16 passen) of 50 voet. Sta erop dat mensen in de GEVAARZONE oogbescherming dragen buiten de GEVAARZONE vanwege uitgeworpen voorwerpen. Als de machine gebruikt moet worden in de buurt van onbeschermde mensen, gebruik de machine dan met een laag toerental om het risico op weggeslingerde voorwerpen te verminderen. WAARSCHUWING GEVAAR Draag daarnaast hoofd-, oog-, gezichts- en oorbescherming en schoenen tegen gladde oppervlakken. Draag geen losse riemen, sieraden of losse, bungelende kleding die in de machine verstrikt kunnen raken. Draag geen schoeisel met onbeschermde tenen en werk niet op blote voeten of zonder beenbescherming. In bepaalde situaties moet je hoofdbescherming dragen.Manual_FX-SF210_Int24_rev14

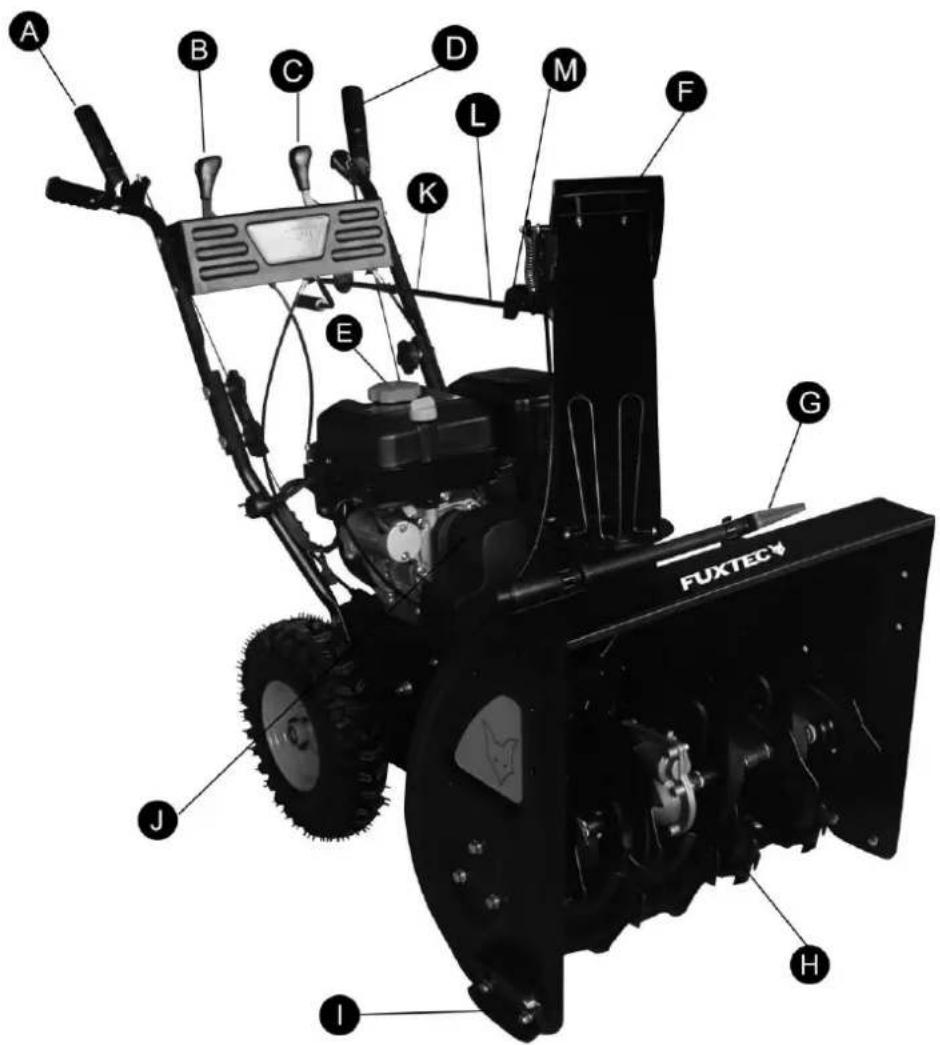

112. Overzicht van sneeuwblazeronderdelen

a. Andrijfhendel b. Hehoogteverstelling van uitwerpklep c. versnellingspook d. schroefaandrijving e. motor f. Uitlaatgoot g. Uitvulgereedschap voor uitwerpklep h. Frässchnecke

j. Bordbeschermkap k. Crankstang voor uitwerprichting l. Afstelstang voor uitwerprichting m. Bevestiging van de afstelstangManual_FX-SF210_Int24_rev14

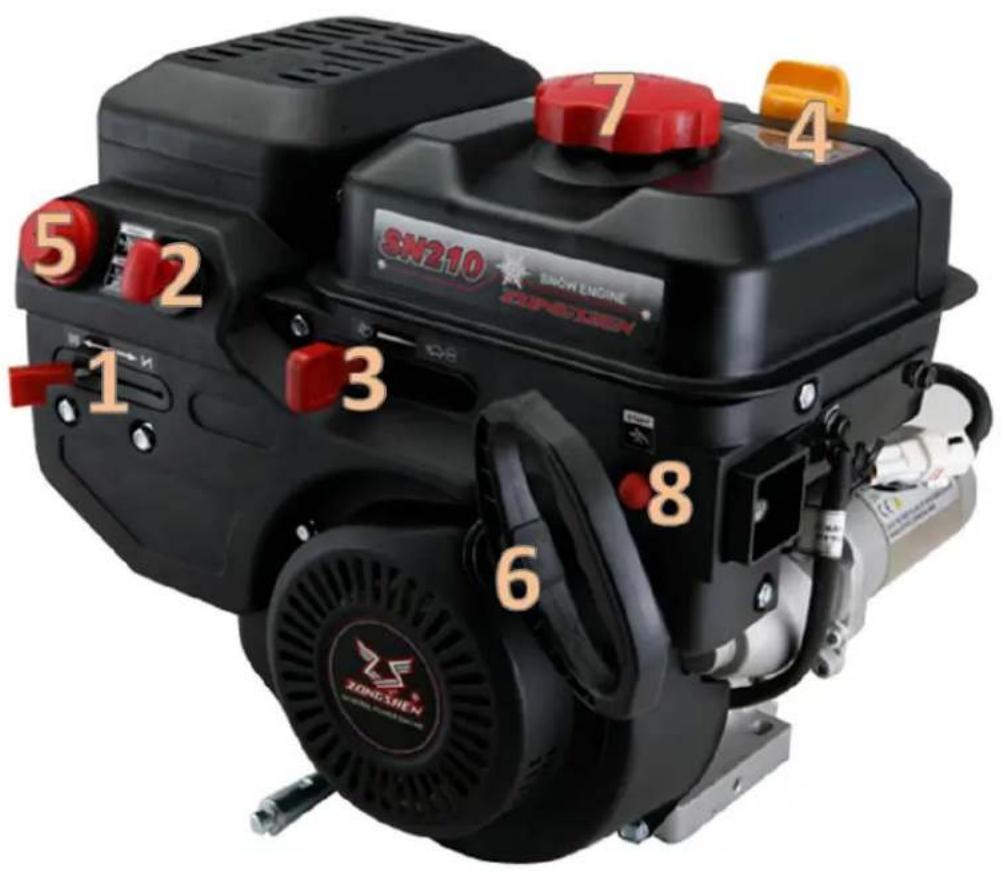

113. Positie van de motoronderdelen

4. Olievulopening met peilstok

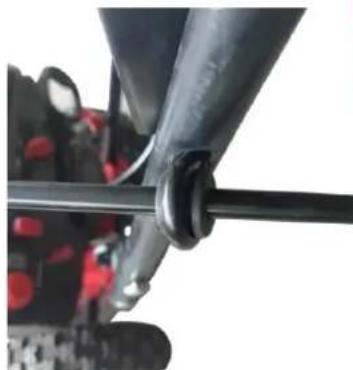

114. De sneeuwblazer monteren

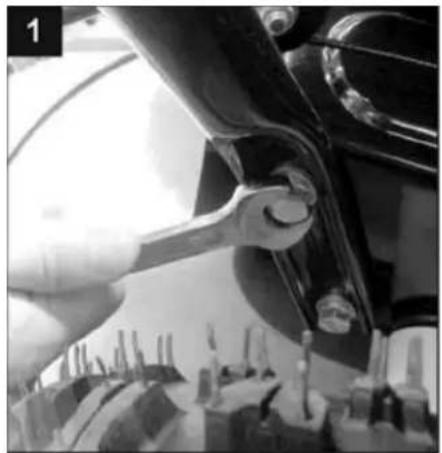

• Bevestig het onderste deel van de hefinrichting aan het frame met de meegeleverde schroeven. Gebruik hiervoor een steeksleutel.

• Houd de bovenste hefinrichting op één lijn met de gaten. Schuif de schroeven van buiten naar binnen. Plaats van binnenuit eerst de sluitring en schroef vervolgens de twee stangen stevig aan elkaar met de plastic knoppen.

LET OP: wees voorzichtig - Buig of knik de kabels niet buig

• Schuif de schietbaan voorzichtig op het chassis.Manual_FX-SF210_Int24_rev14

• nstalleer de steunstang van de sneeuwglijbaanen zet de moer vast meteen moersleutel.

• Monteer nu het bovenste deel van de afstelstang van de uitwerpklep. Duw hiervoor de stang door de rubberen ring.

• Schuif het bovenste deel van de stelstang in de houder van de tegenhanger en lijn de gaten uit.

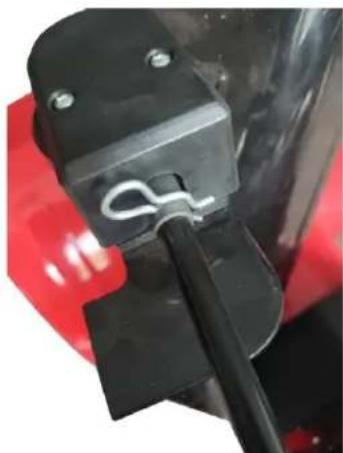

• Plaats nu de veiligheidsspalk zoals afgebeeld.

WAARSCHUWING: Het wordt afgeraden om de sneeuwblazer op grind te gebruiken, omdat het los grind kan oppakken en uitwerpen. Dit kan leiden tot letsel of schade aan de sneeuwblazer en omliggende objecten. ⚫ Voor grondig sneeuwruimen op gladde oppervlakken zet u de glijders op de behuizing hoger. ⚫ Gebruik de middelste of lage stand als het gebied dat moet worden schoongemaakt ongelijk is, zoals een oprit met grind. De glijders afstellen:

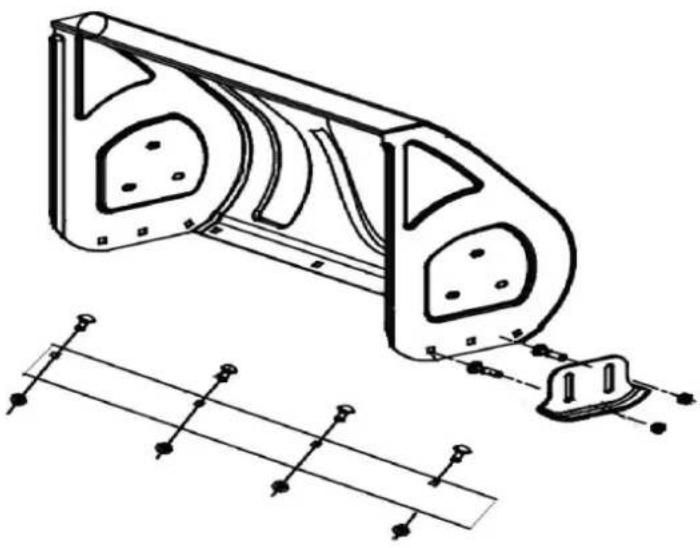

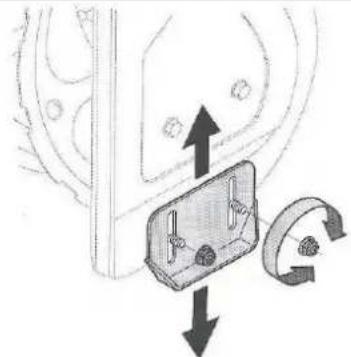

• Draai de zeskantmoeren en slotbouten los. Stel de sleden in op de gewenste positie.Manual_FX-SF210_Int24_rev14

• Zorg ervoor dat het volledige onderste oppervlak van de glijder op de vloer drukt om ongelijkmatige slijtage van de glijders te voorkomen.

• Bevestig de bouten en moeren opnieuw.

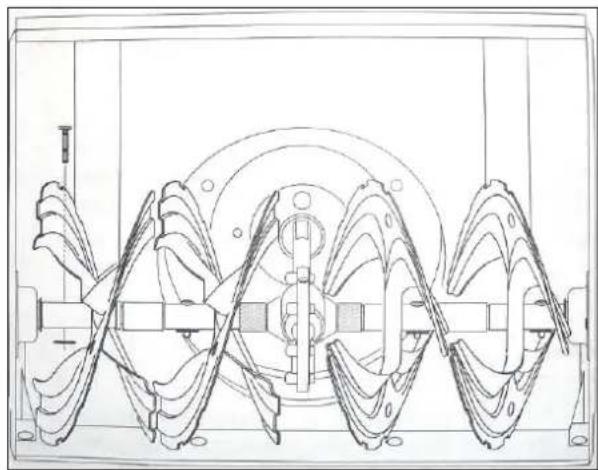

Borgpen Bij uw sneeuwblazer worden een paar reserve breekpennen en nylon borgmoeren geleverd. Bewaar ze op een veilige plaats tot u ze nodig hebt.

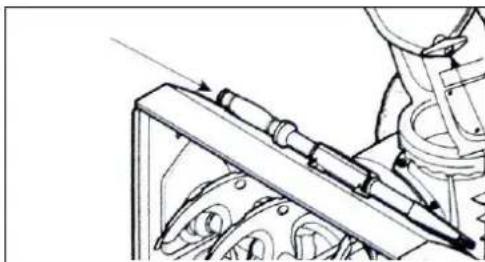

Reinigingsgereedschap voor de uitwerpklep Het reinigingsgereedschap is bevestigd aan de bovenkant van de behuizing van de boor met een borgclip en een kabelbinder. Knip de kabelbinder door voordat u de sneeuwblazer gebruikt. Bandenspanning De juiste bandenspanning ligt tussen 1,0 en 1,4 bar. Controleer de bandenspanning regelmatig en zorg ervoor dat alle banden altijd dezelfde spanning hebben. Te hoge bandenspanning (meer dan 1,4 bar) kan de band doen barsten. De resulterende krachten kunnen leiden tot ernstig letsel. Gebruik een handpomp of een draagbare elektrische pomp om te hoge bandenspanning te voorkomen. GEBRUIK NOOIT EEN LUCHTCOMPRESSORManual_FX-SF210_Int24_rev14

Brandstof aanbevelingen Gebruik benzine voor personenauto's (loodvrij of loodarm om verontreinigende stoffen in de uitlaatgassen te minimaliseren) met minimaal 87 octaan. Benzine met maximaal 10% ethanol of 15% MTBE (methyl-tert-butylether) kan worden gebruikt. Gebruik nooit een mengsel van olie en benzine of verontreinigde benzine. Voorkom dat er vuil, stof of water in de brandstoftank komt. Gebruik GEEN E85-brandstof. ⚫ Tank altijd in een goed geventileerde ruimte met uitgeschakelde motor. Roken, open vuur of vonken zijn niet toegestaan in de buurt waar de motor wordt getankt of waar de benzine wordt opgeslagen. ⚫ Vul de brandstoftank niet te vol. Controleer na het tanken of de tankdop goed gesloten is. ⚫ Tank voorzichtig bij om geen benzine te morsen. Gemorste benzine of benzinedamp kan ontbranden. Als er benzine is gemorst, zorg er dan voor dat het gebied weer droog is voordat u de motor start. ⚫ Vermijd herhaald of langdurig contact met de huid of inademing van benzinedampen. Bijtanken WAARSCHUWING! Wees uiterst voorzichtig bij het omgaan met benzine. Benzine is licht ontvlambaar en de dampen zijn explosief. Vul de tank nooit binnenshuis of wanneer de motor nog heet is of draait. Doof sigaretten, sigaren, pijpen en andere ontstekingsbronnen. WAARSCHUWING! Houd handen en voeten altijd uit de buurt van bewegende onderdelen. Gebruik geen aanloopvloeistof onder druk. Dampen zijn ontvlambaar.

• Reinig de vulopening voordat u de vuldop verwijdert.

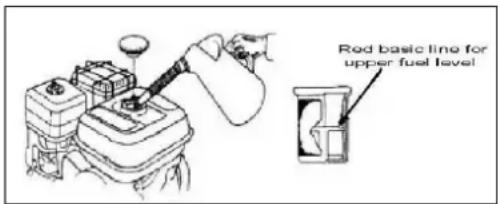

• Er zit een tankdetectiesysteem in de brandstoftank. Tank bij tot de benzine het rode stopplaatje in het filter bereikt. Zorg ervoor dat u niet te veel brandstof tankt.

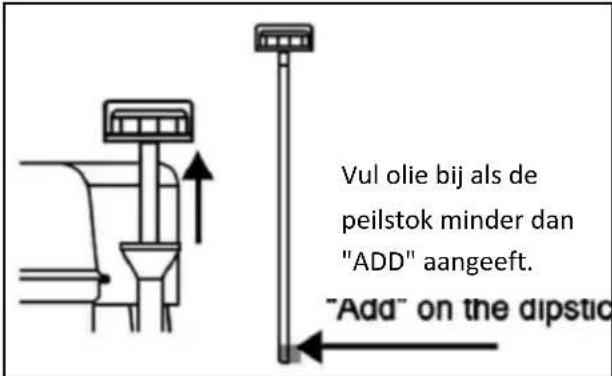

Oliepeil controleren ATTENTIE: De motor wordt zonder olie geleverd. U moet deze vullen met voldoende olie en het oliepeil controleren voordat u de sneeuwblazer gebruikt. Als u de motor met te weinig olie gebruikt, kan dit leiden tot motorschade en verlies van garantie. LET OP: Controleer de motor op een vlakke ondergrond met uitgeschakelde motor.Manual_FX-SF210_Int24_rev14

• Verwijder de oliepeildop/peilstok en veeg de peilstok schoon.

• Steek de dop/peilstok in de vulopening en schroef deze zo ver mogelijk in. Schroef vervolgens de peilstok er weer op.

• Trek de peilstok voorzichtig uit. Als het peil laag is, voeg dan langzaam olie toe totdat het oliepeil tussen het maximumpeil (H) en het minimumpeil (L) ligt. Als de motor niet start of tijdens het gebruik onverwacht stopt, kan het oliepeil te laag zijn. Raadpleeg het hoofdstuk "Onderhoud van de motor" voor de juiste olieviscositeit en oliehoeveelheid.

• Plaats de oliedop terug en draai deze vast voordat u de motor start. OPMERKING: Niet te veel vullen. Teveel vullen kan leiden tot motorrook, moeilijk starten en vervuiling van de bougie. Freesvijzel afstellen Regelmatig bijstellen van de vijzeltiming kan nodig zijn vanwege normale rek en slijtage van de riem. Afstelling is direct nodig als de freesboor a. begint te draaien als de freeswormbesturing wordt losgelaten.

b. Tijdens bedrijf draait de vijzel langzaam terwijl de motor op snelheid blijft. OPMERKING: Voer deze test uit voordat u de machine voor het eerst start en aan het begin van elk winterseizoen. Controleer de instelling van de boorregeling als volgt:

• Bij het loslaten van de boorbediening moet de kabel licht doorhangen, hij mag niet strak gespannen zijn.

• Start de sneeuwblazer in een goed geventileerde ruimte. Zie het gedeelte "De motor starten" in deze gebruiksaanwijzing. Zorg ervoor dat de rijhendel in de stand "SNEL" staat.

• Als je in de werkpositie bent (achter de sneeuwblazer), start dan de boor.

• Laat de boor ongeveer 10 seconden ingeschakeld voordat je de boor loslaat. Herhaal dit een aantal keer.

• Terwijl de motor in de stand "SNEL" draait en de boorbediening in de vrijgegeven stand "Omhoog" staat, loopt u naar de voorkant van de machine.

• Controleer of de boor volledig stilstaat en GEEN tekenen van beweging vertoont. OPMERKING: Als de boor zelfs maar begint te bewegen, keer dan onmiddellijk terug naar de werkstand en schakel de motor uit. Wacht tot alle bewegende delen stilstaan voordat je de besturingskabel van de boor als volgt afstelt: Vul olie bij als de peilstok minder dan "ADD" aangeeft.Manual_FX-SF210_Int24_rev14

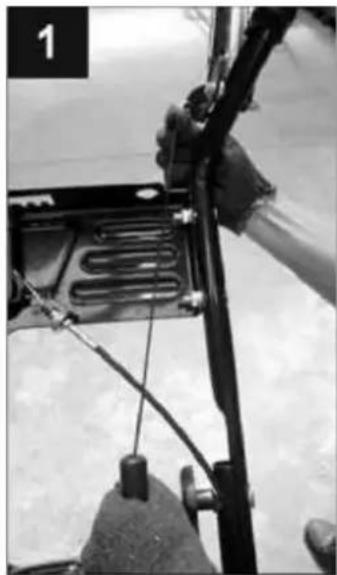

• Houd de beschermkap stevig vast en trek lichtjes aan de kabel van de wormwielaandrijving tot je de bowdenkabel kunt losmaken uit de houder op de hendel van de wormwielaandrijving.

• Schuif de beschermkap omhoog zodat de afstelplaat zichtbaar is. Trek de bovenste Bowdenkabel uit het onderste gat in de plaat en steek het uiteinde weer in een van de bovenste gaten in de plaat.

• Schuif de beschermkap terug over de afstelplaat en vergrendel de bowdenkabel weer op het handvat van de wormwielaandrijving.

• Nadat je de bowdenkabel hebt vastgedraaid, test je of de aandrijving weer soepel loopt. OPMERKING: Als de boor blijft draaien terwijl de boorbediening is losgekoppeld, schakel dan de motor uit en stel de kabel bij. Als de boor tijdens het boren weinig draait, zit de kabel te los en moet het sluitstuk linksom gedraaid worden om de speling in de kabel te verminderen. Volg bovenstaande stappen om het sluitstuk van de kabel opnieuw af te stellen. WAARSCHUWING! Span de kabel niet te strak aan. Door overmatig spannen kan de boor losraken en de veiligheid van de sneeuwblazer in gevaar komen.Manual_FX-SF210_Int24_rev14

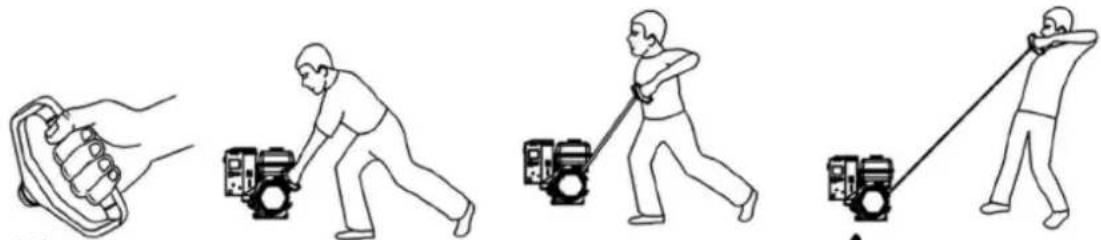

De motor starten met de handstarter WAARSCHUWING! Houd handen en voeten altijd uit de buurt van bewegende onderdelen. Gebruik geen aanloopvloeistof onder druk. Dampen zijn ontvlambaar. OPMERKING: Laat de motor na het starten enkele minuten opwarmen. De motor zal zijn volledige vermogen ontwikkelen wanneer hij zijn bedrijfstemperatuur heeft bereikt. LET OP: Trek niet aan het starterkoord als de motor draait. WAARSCHUWING: Laat de motor nooit onbeheerd draaien om onverwachte bewegingen van de sneeuwblazer te voorkomen. Schakel de motor na gebruik uit en verwijder de contactsleutel.

• Zorg ervoor dat de sleutel (2) is geplaatst.

• Zet de gashendel (3) op een verhoogd motortoerental (haas).

• Zet de choke op (voor koude starts). Wanneer de motor warm is of wordt, zet u de gashendel in de stand

• Druk drie tot vijf keer op de aanzuigpomp (5). Als de motor warm is, hoeft u slechts één of twee keer op de aanzuigpomp te drukken. Bij koel weer moet het aanzuigen mogelijk worden herhaald.

• Trek voorzichtig aan de starthendel totdat u weerstand voelt; trek dan snel en krachtig om de compressie te overwinnen. Laat de hendel niet los want hij kan terugbreken. Breng het touw langzaam terug naar zijn oorspronkelijke positie. Herhaal deze stap indien nodig.

• Wanneer de motor warmloopt, zet u de chokeschakelaar (1) langzaam in de stand . Als de motor schokt, start u de motor opnieuw en zet u de choke korte tijd in de halve stand en vervolgens in de stand .

116. Starten met de elektrische starter

Zorg ervoor dat je huis een driedraads systeem heeft. Vraag een elektricien als u het niet zeker weet. Als je huis geen driedraads systeem heeft, mag je de elektrische starter in geen geval gebruiken.Manual_FX-SF210_Int24_rev14

WAARSCHUWING: De elektrische starter is uitgerust met een geaarde kabel en stekker en is ontworpen voor gebruik op 230V wisselstroom. Hij moet altijd worden gebruikt met een correct geaarde driedraadsverbinding om het risico van een elektrische kortsluiting te voorkomen. Lees alle uitleg voordat u de elektrische starter gebruikt. Als uw huishoudelijke stroomvoorziening geaard is, maar geen driedraadsaansluiting heeft, moet u er een laten installeren door een elektricien voordat u de elektrische starter gebruikt. Als je een geaarde driedraadsaansluiting hebt, ga dan als volgt te werk: .Zorg ervoor dat de sleutel (2) geplaatst is. .Zet de gashendel (3) op een verhoogd motortoerental (haas). Zet de choke op(voor koude starts). Wanneer de motor warm is of wordt, zet u de gashendel in de stand .Druk drie tot vijf keer op de aanzuigpomp (5). Als de motor warm is, hoeft u slechts één of twee keer op de aanzuigpomp te drukken. Bij koel weer moet het aanzuigen mogelijk worden herhaald. Sluit de voedingskabel aan op het bedieningskastje op de motor. Steek het andere uiteinde in een geaard driedraads stopcontact met 230V AC. .Druk op de elektrische startknop(8) op de bedieningskast om de motor te starten. Voortdurend indrukken kan de elektrische starter beschadigen. Laat de knop onmiddellijk los zodra de motor draait. De elektrische starter is uitgerust met een thermische overbelastingsbeveiliging; het systeem zal tijdelijk uitschakelen en de starter laten afkoelen als de elektrische starter overbelast is.

8. Wanneer de motor warmloopt, zet u de chokeschakelaar (1) langzaam in de stand .

Als de motor schokt, start u de motor opnieuw en zet u de choke korte tijd in de halve stand en vervolgens in de stand als de motor is opgewarmd. .Als u de voedingskabel loskoppelt, moet u eerst het uiteinde bij het stopcontact loskoppelen en vervolgens het uiteinde bij de sneeuwblazer.Manual_FX-SF210_Int24_rev14

De procedure voor het uitschakelen is dezelfde voor handmatige en elektrische starters. WAARSCHUWING: Laat de motor nooit onbeheerd draaien om onverwachte bewegingen van de sneeuwblazer te voorkomen. Laat de gashendel los en verlaag het motortoerental. Laat de motor een paar minuten draaien om eventueel vocht in de motor op te drogen.

7. Schakel de motor na gebruik uit door de afsluitplug (2) te verwijderen.

8. Veeg vocht weg van de besturingseenheid op de motor.

118. Vooruit- of achteruitversnelling inschakelen

Belangrijk: Schakel alleen als u stilstaat (ontgrendel rijhendel "A"). Als dit niet in acht wordt genomen, kan aanzienlijke schade worden veroorzaakt.

• Zet de gashendel op "FAST" (Haas).

• Om te schakelen trek je de versnellingspook volledig naar je toe en duw je hem in de gewenste stand. Je apparaat heeft 2 achteruitversnellingen en 4 vooruitversnellingen, die verschillende verhoudingen en dus verschillende bewegingssnelheden hebben.

• Druk de rijhendel "A" pas omlaag als het schakelen is voltooid. De machine begint te rijden afhankelijk van de geselecteerde versnelling.

119. De frees starten

Druk booraandrijving "D" helemaal in om de boor te starten. Laat de booraandrijving "D" los om de boor te stoppen.Manual_FX-SF210_Int24_rev14

Probleem Reden Oplossing Motor start niet als hij koud is - Brandstoftank is leeg of benzine van slechte kwaliteit - Geblokkeerde brandstofleiding - Bougiekabel losgekoppeld - Defecte bougie - Motor verzopen door overmatige aanzuiging - Choke is ingesteld op - Vul de tank met verse benzine - Reinig de brandstofleiding - Bougiekabel aansluiten - Bougie reinigen, opening bijstellen of vervangen - Vier keer zuigen. - Wacht minstens 10 minuten voordat u de motor start. - Stel de choke in op Motor loopt ongelijkmatig - Motor loopt met choke - De brandstoftank is bijna leeg of de kwaliteit van de benzine is slecht - Water of vuil in het brandstofsysteem. - Carburateur niet goed afgesteld. - Zet de choke op de halve stand totdat de motor warm wordt. - Vul de tank met verse benzine - Zie motoronderhoud - Zie motoronderhoud Motor raakt oververhit - Carburateur niet goed afgesteld. - Zie motoronderhoud Vermogensverlies - Ontstekingskabel los - Ventilatie met benzinedop geblokkeerd. - Sluit de ontstekingskabel goed aan. - Maak de ventilatieopening vrij. Sterke trillingen - Losse onderdelen of beschadigde freesboor - Stop de motor onmiddellijk en koppel de ontstekingskabel los. Controleer op mogelijke schade. Draai alle pennen en moeren vast. Repareer indien nodig. Breng het apparaat naar een erkend servicecentrum als het probleem aanhoudt. Apparaat rijdt niet zelf - Aandrijfriem los of beschadigd - Aandrijfriem vervangen Freesboor blijft draaien - Kabel niet goed ingesteld - Stel de besturingskabel van de boor juist in. Zie "Afstellen van de boor".Manual_FX-SF210_Int24_rev14

Het apparaat raakt verstopt met sneeuw. - De afvoergoot is geblokkeerd. - De breekpennen zijn afgebroken. - Er zit een vreemd voorwerp vast in de freesboor. - De besturingskabel van de freesvijzel is niet goed ingesteld. - De riem van de freesvijzel zit los of is beschadigd. - Schakel de motor uit en verwijder de bougiekabel. Reinig de binnen- en buitenkant van de as met het reinigingsgereedschap. - Vervang de breekpen(nen). - Stop de motor onmiddellijk en ontkoppel de bougiekabel. Haal het voorwerp uit de boor. - Stel de besturingskabel van de freesboor in. - Vervang de freesriem.Manual_FX-SF210_Int24_rev14

121. Onderhoud en reiniging

Algemene aanbevelingen

• Volg de veiligheidsregels voor alle onderhoud.

• De garantie dekt geen schade als gevolg van verkeerd gebruik of nalatigheid. Om de volledige reikwijdte van de garantie te verkrijgen, moet de gebruiker de sneeuwblazer onderhouden zoals beschreven in deze gebruiksaanwijzing.

• Controleer regelmatig of alle bevestigingen en systeemonderdelen goed vastzitten. WAARSCHUWING! Voordat u onderhoud, reparaties, smeer- of controlewerkzaamheden uitvoert, moet u alle bedieningselementen loskoppelen en de motor uitschakelen. Wacht tot alle bewegende delen volledig tot stilstand zijn gekomen. Verwijder de bougiekabel en aard deze naar de motor om onbedoeld starten te voorkomen. Draag altijd een veiligheidsbril bij het werken, onderhouden of afstellen van de machine. Motor Hieronder vindt u algemene aanbevelingen voor het onderhoud van uw motor. Neem voor meer informatie contact op met de fabrikant.

• Controleer het oliepeil voordat u met de werkzaamheden begint.

• Ververs de motorolie na de eerste 5 bedrijfsuren en vervolgens om de 25 uur.

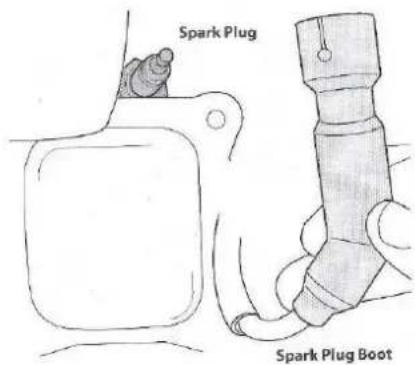

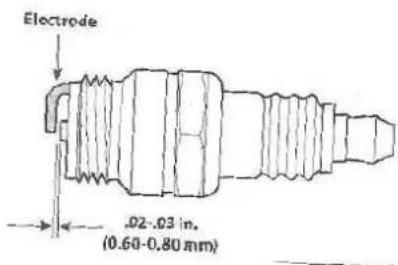

• Reinig de bougie ten minste eenmaal per seizoen of om de 100 bedrijfsuren en stel de elektrodeafstand opnieuw in op 0,7 mm; vervang de bougie om de 200 bedrijfsuren. Luchtdruk wiel Controleer voor aanvang van de werkzaamheden de luchtdruk en stel deze in op 1,0 tot 1,4 bar. Lees de hoofdstukken "Montage" en "Instellingen" van deze handleiding voor de juiste bandenspanning. Als de luchtdruk in beide banden niet gelijk is, kan het apparaat in één richting trekken. Schuurplaat en schuifslede De schuurplaten en de schuifwagens aan het uiteinde van de sneeuwblazer zijn gebruikte onderdelen. Ze moeten regelmatig worden gecontroleerd en indien nodig worden vervangen. De schuifslede vervangen

• Verwijder de verbindingspen en moer van elke schuifslede op de behuizing van de freesworm.Manual_FX-SF210_Int24_rev14

• Plaats nieuwe schuifwagens en zet ze vast met de oude schroeven. Zorg ervoor dat de schuifwagens gelijkmatig zijn uitgelijnd.

• De afdichtplaat verwijderen

• Verwijder beide schuifwagens en de verbindingspennen en moeren waarmee de schuurplaat aan de behuizing van de freesboor is bevestigd. Je kunt de positie van de schuurplaten zien in de bovenstaande afbeelding.

• Plaats de nieuwe beschermplaat en zorg ervoor dat de koppen van de verbindingspennen in de behuizing zitten.

• Plaats de schuifwagens terug. Draai alle verbindingen vast. Opslag buiten het seizoen Als de sneeuwblazer meer dan 30 dagen niet wordt gebruikt of als het einde van het sneeuwseizoen is bereikt, moet het apparaat op de juiste manier worden opgeborgen. Volg de opslaginstructies om de prestaties gedurende vele jaren te garanderen.

• Bewaar het apparaat op een schone en droge plaats.

• Als je het apparaat op een ongeventileerde plaats opbergt, controleer het dan op roest door de snijder in te smeren met lichte olie of siliconen.

Voorbereiding van de motor WAARSCHUWING! Bewaar de sneeuwblazer met benzine in de tank nooit in een gesloten ruimte of op een slecht geventileerde plaats waar benzinedampen een open vlam, een ontstekingsvonk of een waakvlam kunnen bereiken, zoals boilers, kachels, drogers, enz. OPMERKING: Het is belangrijk om afzetting van rubber in de belangrijkste brandstofonderdelen zoals de carburateur, het brandstoffilter, de brandstofslang of de tank tijdens opslag te voorkomen. LET OP: Brandstoffen met toegevoegde alcohol (bijv. ethanol of methanol) kunnen vocht aantrekken. Dit kan leiden tot ontmenging en de vorming van zuren tijdens opslag. Zure brandstof kan het brandstofsysteem tijdens opslag beschadigen. Om motorproblemen te voorkomen, moet het tanksysteem worden geleegd als de machine 30 dagen of langer wordt opgeslagen. Volg de instructies om uw sneeuwblazer klaar te maken voor opslag. WAARSCHUWING! Tap de brandstof af in een jerrycan buiten gesloten ruimtes, uit de buurt van open vuur. Zorg ervoor dat de motor koud is. Niet roken. Achtergebleven benzine kan leiden tot startproblemen bij warm weer.

• Laat de motor draaien tot de tank leeg is en hij stopt door gebrek aan brandstof.

• Verwijder de bougies en giet 30 ml olie in de cilinder via het bougiegat. Bedek het gat met een doek en draai de motor een paar keer rond om de olie te verdelen. Plaats de bougie terug. De sneeuwblazer voorbereiden

• Als de sneeuwblazer wordt opgeslagen op een ongeventileerde plaats of in een metalen schuur, moet ervoor worden gezorgd dat het apparaat bestand is tegen roest. Gebruik een lichte olie of siliconen om het apparaat te behandelen, vooral kettingen, veren, lagers en kabels.

• Verwijder vuil van de motor en het systeem.

• Volg de aanbevelingen voor smering in het hoofdstuk "Onderhoud" van deze handleiding.

• Bewaar het apparaat op een schone, droge plaats. Smering

• Smeer de aspunten op de boorbediening en de aandrijfbediening eenmaal per seizoen in met lichte olie. Wormas frezen Verwijder ten minste eenmaal per seizoen de breekpennen van de as van de freesboor en spuit smeermiddel in de assen, rond de bussen en de flenslagers aan het uiteinde van de as. Zie afbeeldingManual_FX-SF210_Int24_rev14

Wielen Verwijder beide wielen minstens één keer per seizoen. Reinig en smeer de assen met een universeel smeermiddel voordat je de wielen terugplaatst. Onderhoud van de motor WAARSCHUWING! Om onbedoeld starten te voorkomen, dient u de startsleutel (2) te verwijderen voordat u met het onderhoud begint. Regelmatige inspectie en afstelling van de motor is essentieel om maximale prestaties en een lange levensduur te garanderen. De vereiste onderhoudsintervallen en het type onderhoud worden beschreven in de onderstaande tabel. Volg de tijds- of kalenderintervallen, afhankelijk van wat het eerst komt. Als u in ongunstige omstandigheden werkt, is vaker onderhoud vereist. Onderhoudsschema Taken Eerste 5 uur Bij elk gebruik of elke 5 uur Elk seizoen of elke 25 uur Elk seizoen of elke 50 uur Elk seizoen of elke 100 uur Datum onderhoud Motorolie controleren

Onderhoud van bougies

OPMERKING: Controleer het oliepeil voor elk gebruik en om de vijf werkuren om er zeker van te zijn dat het oliepeil correct is. Lees "Oliepeil controleren" in het gedeelte "Bediening".

• Leeg de benzine in de tank door de motor te laten draaien tot de tank leeg is.

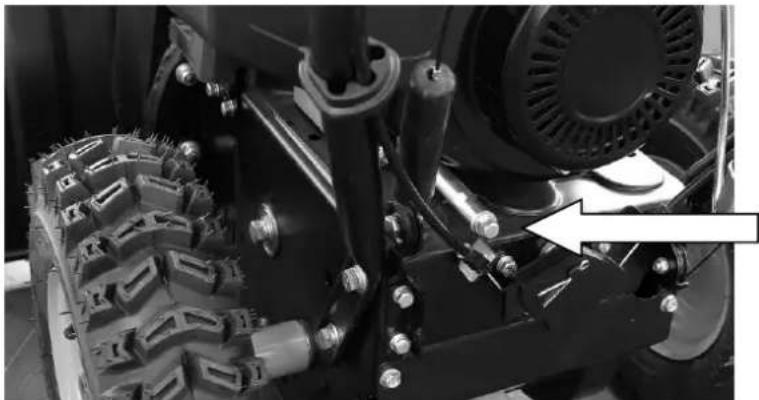

• Plaats een geschikt olieopvangblik onder de olieaftapplug.

• Open de olieaftapplug.

• Kantel de motor om de olie in de opvangbak te legen. Afgewerkte olie moet worden afgevoerd naar de voorgeschreven locatie.

• Plaats de olieaftapplug terug en draai deze stevig vast.

• Vul de aanbevolen olie bij en controleer het oliepeil zoals beschreven in het hoofdstuk "Bediening".

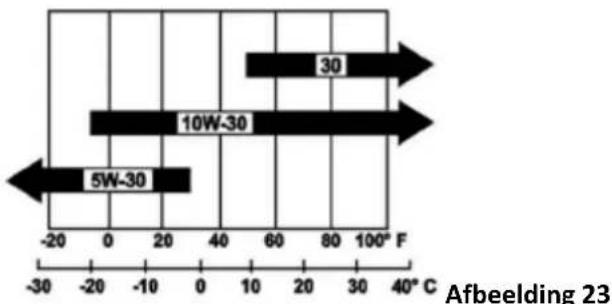

• Plaats de oliedop/peilstok stevig terug. Olieaftapplug WAARSCHUWING: Was uw handen zo snel mogelijk na het werken met afgewerkte olie grondig met water en zeep. OPMERKING: Gooi gebruikte olie op een milieuvriendelijke manier weg. Breng het naar een recyclingcentrum of naar de daarvoor bestemde inzamelpunten. Olie aanbevelingen Raadpleeg bij het bijvullen van olie het viscositeitsdiagram hieronder. Zie Fig. 23. De oliecapaciteit van de motor is 0,5 liter. Vul niet te veel olie bij. Gebruik een 4-takt of vergelijkbare premium olie met reinigende additieven die voldoet aan de eisen van de auto-industrie. Afbeelding 23Manual_FX-SF210_Int24_rev14

LET OP: Gebruik GEEN tweetaktolie of olie zonder reinigende additieven. Dit kan de levensduur van uw motor verkorten. Bougie WAARSCHUWING! Controleer de vonken NIET als de bougie verwijderd is. Draai de motor NIET als de bougie verwijderd is. WAARSCHUWING! Wanneer de motor draait, is de uitlaat erg heet. Wees voorzichtig en raak de uitlaat niet aan. Voor een juiste werking van de motor moet de bougie goed vastzitten en vrij zijn van afzettingen.

12. Verwijder de bougiekabel en gebruik een bougiesleutel om de bougie te verwijderen.

• Controleer de bougie visueel. Gooi de bougie weg als hij duidelijk versleten is of als de isolator gescheurd of afgebroken is. Reinig de bougie met een draadborstel als deze opnieuw gebruikt moet worden.

• Meet de elektrodenafstand met een schuifmaat. Corrigeer indien nodig de afstand door de elektrode te buigen. Afb. 25 De afstand moet 0,6-0,8 mm zijn.

• Controleer of de pakking van de bougie in goede staat is en draai de bougie met de hand in om vastzitten te voorkomen.

• Zodra de bougie op zijn plaats zit, draai je hem vast met een bougiesleutel om de afdichting samen te drukken.Manual_FX-SF210_Int24_rev14

OPMERKING: Draai bij het plaatsen van een nieuwe pakking de bougie 1/2 slag om de pakking samen te drukken. Bij een gebruikte bougie is 1/8 tot 1/4 slag voldoende. LET OP: De bougie moet stevig vastzitten. Een losse bougie kan erg heet worden en de motor beschadigen. De motor reinigen Als de motor eerder heeft gedraaid, laat hem dan minstens een half uur afkoelen voordat je begint met schoonmaken. Verwijder regelmatig het opgehoopte vuil van de motor. VOORZICHTIG: Spuit de motor NIET schoon met water. Het water kan de benzine verontreinigen. Als u een tuinslang of hogedrukreiniger gebruikt, kan er water in de uitlaatpoort terechtkomen. Water kan via de uitlaat in de cilinder terechtkomen en schade veroorzaken. WAARSCHUWING! De ophoping van vreemde voorwerpen rond de uitlaat kan brand veroorzaken. Controleer en reinig de uitlaat voor elk gebruik. Opslag buiten het seizoen Bij motoren die langer dan 30 dagen worden opgeslagen, moet de brandstof worden afgetapt om veroudering en gomafzetting in het brandstofsysteem of in essentiële onderdelen van de carburateur te voorkomen. Als de benzine veroudert tijdens opslag in de motor, moet u mogelijk de carburateur of andere onderdelen van het brandstofsysteem repareren of vervangen.

• Verwijder de benzine door de motor te laten draaien totdat de benzine op is.

• Ververs de motorolie.

• Verwijder de bougie en giet ongeveer 30 ml schone motorolie in de cilinder door de bougieopening. Trek een paar keer aan de starthendel om de olie te verdelen. Plaats dan de bougie terug.

• Reinig afzettingen rond de motor en onder/rondom/achter de uitlaat. Breng een dun laagje olie aan op roestgevoelige plaatsen.

• Bewaar het apparaat op een schone, droge en goed geventileerde plaats, uit de buurt van apparaten die werken met een open vlam of waakvlam. Vermijd ruimten waar elektrische motoren of elektrische apparaten worden gebruikt die vonken produceren.

• Vermijd indien mogelijk kamers met een hoge luchtvochtigheid.

• Zet de motor waterpas. Het kantelen van de motor kan leiden tot benzine- of olielekkage. Onderhoud van je sneeuwblazer Onderhoud van de freesboor De vijzels zijn aan de spiraalassen bevestigd met twee breekpennen met nylon zeskantmoeren. Als de vijzels in botsing komen met een vreemd voorwerp of een blok ijs, is de sneeuwblazer zo ontworpen dat de pennen afbreken. Als de boor niet draait, controleer dan of de pennen verbogen zijn. Vervang ze zo nodig door nieuwe breekpennen.Manual_FX-SF210_Int24_rev14

BELANGRIJK: Vervang de breekpennen van de boor NOOIT door standaard pennen of houders. Eventuele schade aan de tandwielkast of andere onderdelen valt NIET onder de garantie.Manual_FX-SF210_Int24_rev14

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Zo blijft de veiligheid van het apparaat gegarandeerd. Als je vragen hebt, kun je contact opnemen met de klantenservice van FUXTEC GmbH.

De garantieperiode is 24 maanden vanaf de aankoopdatum. Bewaar uw aankoopbewijs op een veilige plaats. Uitgesloten van garantie zijn slijtageonderdelen en schade veroorzaakt door onjuist gebruik, gebruik van geweld, technische wijzigingen, gebruik van onjuiste accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Garantiereparaties mogen alleen door ons worden uitgevoerd.

124. Instructies voor verwijdering

Neem contact op met uw gemeente voor de verwijdering van het apparaat. Voer alle bedrijfsmaterialen zoals benzine en olie van tevoren af.Manual_FX-SF210_Int24_rev14

125. EU-conformiteitsverklaring

Wij, FUXTEC GmbH, verklaren hierbij Hierbij zijn we, Kappstraße 69, 71083 Herrenberg-Gültstein, Duitsland dat de hieronder aangeduide machine voldoet aan de relevante, fundamentele veiligheids- en gezondheidseisen van de EG-richtlijnen (zie punt 4) op grond van haar ontwerp en constructie en de door ons op de markt gebrachte versie. verklaren dat het volgende apparaat voldoet aan de toepasselijke fundamentele veiligheids- en gezondheidseisen van de EG-richtlijnen (zie item 4) op basis van het ontwerp en type, zoals door ons in omloop gebracht. Deze verklaring heeft alleen betrekking op de machine in de staat waarin deze op de markt is gebracht; onderdelen en/of wijzigingen die later door de eindgebruiker zijn aangebracht, worden niet in aanmerking genomen. Deze verklaring heeft uitsluitend betrekking op de machine in de staat waarin zij in de handel is gebracht en niet op onderdelen die later zijn toegevoegd en/of bewerkingen die later zijn uitgevoerd door de eindgebruiker.

1. productbenaming / functie: Sneeuwfrees, op benzine / gebruikt om sneeuw te ruimen Benaming / functie:

Sneeuwfrees, op benzine / gebruikt om sneeuw te gooien

. Relevante EG-richtlijnen: -Machinerichtlijn 2006/42/EGToepasselijke EG-richtlijnen: -Machinerichtlijn 2006/42/EG

5. geharmoniseerde normen toegepast:

Gebruikte geharmoniseerde normen: ISO/DIS 8437: 2008, EN 60335-1: 2012+A11:2014, EN ISO 12100: 2010 . voor de documentatie verantwoordelijke persoon:GmbH Verantwoordelijk voor documentatie: Kappstraße 69, 71083 Herrenberg-Gültstein, Duitsland Mede toegepaste EG-richtlijnen: - Richtlijn 2012/46/EU inzake de bestrijding van de emissie van verontreinigende gassen en deeltjes Extra gebruikte EG-richtlijnen: gevormde verontreinigende stoffen en luchtverontreinigende deeltjes van Verbrandingsmotoren voor mobiele machines en apparaten - Richtlijn 2012/46/EU inzake de uitstoot van verontreinigende gassen en deeltjes door inwendige verbrandingsmotoren die worden gemonteerd in niet voor de weg bestemde mobiele machines - EMC-richtlijn 2014/30/EU - EMC-richtlijn 2014/30/EU - Richtlijn 2000/14/EC voor geluidsemissie van apparaten en machines bedoeld voor gebruik buitenshuis. - Richtlijn 2000/14/EG inzake geluidsemissie buitenshuis - ROHS-richtlijn 2011/65/EU /ROHS-richtlijn 2011/65/EUManual_FX-SF210_Int24_rev14

Gemeten geluidsvermogensniveau 102,4 dB(A) Gegarandeerd geluidsvermogensniveau 102 dB(A) Conformiteitsprocedure volgens Bijlage VI Richtlijn 2000/14/EG Gemeten geluidsvermogensniveau 102,4 dB(A) Gegarandeerd geluidsvermogensniveau 102 dB(A) Overeenstemmingsbeoordelingsmethode volgens Bijlage VI Richtlijn 2000/14/EG

Handtekening/datum fabrikant: Geautoriseerde handtekening/datum/plaats: Tim Gumprecht ; Herrenberg, 11 augustus 2021

Gegevens van de ondertekenaar: Titel van de ondertekenaar: Algemeen directeur
