GEBRUIKSAANWIJZING YT-85001 Yato

14. afdekking aandrijfas

26. riem – draagstel

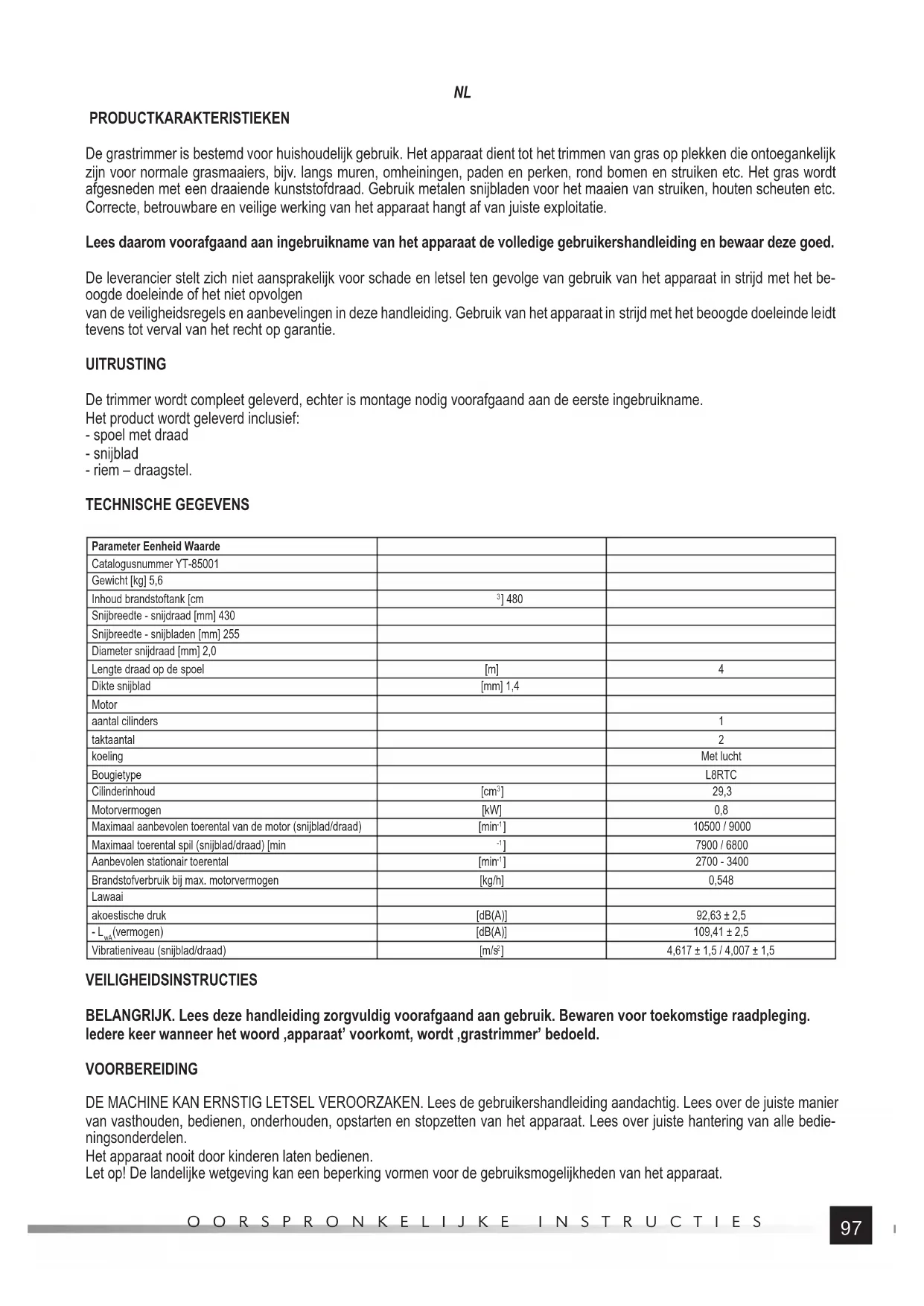

OORSPRONKELIJKE INSTRUCTIES PRODUCTKARAKTERISTIEKEN De grastrimmer is bestemd voor huishoudelijk gebruik. Het apparaat dient tot het trimmen van gras op plekken die ontoegankelijk zijn voor normale grasmaaiers, bijv. langs muren, omheiningen, paden en perken, rond bomen en struiken etc. Het gras wordt afgesneden met een draaiende kunststofdraad. Gebruik metalen snijbladen voor het maaien van struiken, houten scheuten etc. Correcte, betrouwbare en veilige werking van het apparaat hangt af van juiste exploitatie. Lees daarom voorafgaand aan ingebruikname van het apparaat de volledige gebruikershandleiding en bewaar deze goed. De leverancier stelt zich niet aansprakelijk voor schade en letsel ten gevolge van gebruik van het apparaat in strijd met het be- oogde doeleinde of het niet opvolgen van de veiligheidsregels en aanbevelingen in deze handleiding. Gebruik van het apparaat in strijd met het beoogde doeleinde leidt tevens tot verval van het recht op garantie. UITRUSTING De trimmer wordt compleet geleverd, echter is montage nodig voorafgaand aan de eerste ingebruikname. Het product wordt geleverd inclusief: - spoel met draad - snijblad - riem – draagstel. TECHNISCHE GEGEVENS Parameter Eenheid Waarde Catalogusnummer YT-85001 Gewicht [kg] 5,6 Inhoud brandstoftank [cm

] 2700 - 3400 Brandstofverbruik bij max. motorvermogen [kg/h] 0,548 Lawaai akoestische druk [dB(A)] 92,63 ± 2,5 - L

] 4,617 ± 1,5 / 4,007 ± 1,5 VEILIGHEIDSINSTRUCTIES BELANGRIJK. Lees deze handleiding zorgvuldig voorafgaand aan gebruik. Bewaren voor toekomstige raadpleging. Iedere keer wanneer het woord ‚apparaat’ voorkomt, wordt ‚grastrimmer’ bedoeld. VOORBEREIDING DE MACHINE KAN ERNSTIG LETSEL VEROORZAKEN. Lees de gebruikershandleiding aandachtig. Lees over de juiste manier van vasthouden, bedienen, onderhouden, opstarten en stopzetten van het apparaat. Lees over juiste hantering van alle bedie- ningsonderdelen. Het apparaat nooit door kinderen laten bedienen. Let op! De landelijke wetgeving kan een beperking vormen voor de gebruiksmogelijkheden van het apparaat.98

OORSPRONKELIJKE INSTRUCTIES Pas tijdens het trimmen op elektrische kabels. Gebruik uitsluitend accessoires die voorzien zijn door de producent: een spoel met kunststof draad of metalen snijblad. Gebruik geen andere uitrusting dan is voorzien door de producent, dus bijv. geen snijbladen met een snijketting. De snijdraad niet vervan- gen door metaaldraad of touw. Het gebruik van andere uitrusting dan genoemd in de handleiding kan leiden tot ernstig gevaar voor de veiligheid van de gebruiker en aanwezigen. Controleer voorafgaand aan montage van het snij-onderdeel en de afscher- ming of deze niet beschadigd, gebarsten of verbogen zijn. Zorg ervoor dat er zich geen sporen van roest op het snijblad bevinden en er tenminste 1 meter draad rond de spoel zit. Tijdens het werk bestaat het gevaar op losschietende onderdelen in de richting van de gebruiker en aanwezigen. De gebruiker is t.o.v. anderen en de omgeving verantwoordelijk voor ongelukken of het ontstaan van gevaar. Het apparaat niet gebruiken indien er zich mensen in de buurt bevinden, vooral kinderen. Markeer voorafgaand aan het werk een veiligheidszone met een straal van tenminste 15 meter rondom de werkplek. Draag altijd oog- en gezichtsbescherming. Dit beschermt de ogen, het gezicht en de luchtwegen tegen stof, brandstof en weg- vliegende deeltjes tijdens het werk. Draag altijd geschikte en goed passende veiligheidskleding. Draag alleen broeken met lange pijpen. Geen loszittende kleding of sieraden dragen die kunnen worden vastgegrepen door bewegende onderdelen van de ma- chine. Draag veiligheidshandschoenen en gehoorbescherming. Draag beschermend schoeisel met anti-slipzool en werk niet op blote voeten of sandalen. Tijdens het werk altijd een veiligheidshelm dragen. Regelmatige inspectie uitvoeren van het apparaat conform de informatie verderop in deze handleiding. Zo kan effi ciënter en veilig werk worden gewaarborgd. Wees extra voorzichtig tijdens de omgang met brandstof. Brandstof is licht ontvlambaar en brandstofdampen zijn explosief. Volg de onderstaande punten op. - Gebruik houders die zijn bedoeld voor brandstof. - Wanneer de motor ingeschakeld is nooit de tankdop losdraaien of brandstof bijtanken. Voorafgaand aan het tanken wachten tot de motor en de uitlaatonderdelen zijn afgekoeld. - Niet roken bij het apparaat. - Nooit binnen tanken. - Nooit het apparaat of de brandstofhouder bewaren in ruimten met open vuur, bijv. vlakbij een geiser. - Niet proberen de motor te starten indien er brandstof lekt maar eerst het apparaat ver uit de buurt van de lekkageplek brengen. - Na het tanken altijd de tankdop sluiten en zorgvuldig aandraaien. - Het eventueel legen van de brandstoftank buiten uitvoeren. Indien het snijblad contact maakt met een vreemd voorwerp of het apparaat lawaai begint te maken of atypisch trilt, de motor uitschakelen en wachten tot alle onderdelen tot stilstand zijn gekomen. De kabel van de bougie afkoppelen en de volgende stappen ondernemen: - de schade opnemen - controleren of er onderdelen losgeraakt zijn en deze weer vastzetten - alle beschadigde onderdelen repareren of vervangen door onderdelen die voldoen aan de specifi caties. Draag tijdens werkzaamheden gehoorbescherming. Blootstelling aan overmatig lawaai kan leiden tot blijvende gehoorschade. Draag een veiligheidsbril. De tijdens het werk ontstane losse deeltjes kunnen een risico vormen op oogletsel. Lees de instructies m.b.t. het uitschakelen van het apparaat in dringende gevallen. Controleer voorafgaand aan gebruik altijd of het snij-onderdeel, de schroeven, de afscherming en andere onderdelen niet versle- ten of beschadigd zijn. Vervang versleten onderdelen voorafgaand aan ingebruikname van het apparaat. Controleer tevens of de schroefverbindingen niet losgeraakt zijn en draai loszittende schroeven aan. WERK Het apparaat niet gebruiken bij vermoeidheid, ziekte of onder invloed van alcohol of andere verdovende middelen. Het is verboden de grastrimmer te gebruiken in gesloten ruimten. De uitlaatgassen zijn giftig en het inademen ervan is gevaarlijk voor de gezondheid en het leven. Het is verboden om het apparaat bloot te stellen aan de werking van neerslag of te gebruiken in een atmosfeer met verhoogde luchtvochtigheid. Het is tevens verboden om het apparaat gebruiken in een atmosfeer met een verhoogd risico op brand of explosies. Alleen werken bij daglicht of op een plek die goed verlicht is door kunstlicht. Indien mogelijk het maaien van nat gras vermijden. Zorg ervoor dat je altijd stevig op gespreide benen staat. Nooit rennen met de trimmer, alleen lopen. Geen overmatig hellende oppervlakken trimmen. Tijdens het trimmen van hellingen altijd langs de helling voortbewegen en nooit omhoog of omlaag. Gebruik brandstof en olie die vrij zijn van verontreinigingen en geschikt voor tweetaktmotoren. Aanbevolen wordt om hoogwaar- dige producten te gebruiken. Dit komt de levensduur van de motor ten goede. Vermijd tijdens werk contact met geaarde, geleidende en niet-geïsoleerde voorwerpen zoals buizen, radiatoren en koelingen. De ventilatiegaten mogen niet bedekt worden, zelfs niet wanneer de trimmer niet in werking is. De motor mag niet worden aangeraakt. Deze wordt heet tijdens het werk en kan brandwonden veroorzaken. Draag altijd geschikte en goed passende veiligheidskleding, veiligheidshandschoenen en gehoorbescherming. Houd de trimmer tijdens gebruik altijd met twee handen vast. Tijdens het werk de trimmer zo vasthouden dat het draaivlak van d e99

OORSPRONKELIJKE INSTRUCTIES snijgarnituur altijd evenwijdig met de grond is. Het is verboden om het lichaam te hellen of de trimmer te hoog in de lucht te heff en. Neem een positie in waarbij de armen niet volledig hoeven te worden gestrekt. Houd de handgrepen van het apparaat schoon en vrij van olie en smeer. Indien er beschadigde of defecte onderdelen van de grastrimmer worden waargenomen, het werk onderbreken of niet aanvangen. Beschadigde onderdelen moeten eerst worden vervangen. Gebruik de trimmer conform het beoogde doeleinde. De draad is uitsluitend bestemd voor het maaien van gras. Met het snijblad kunnen struiken en houten scheuten worden gesnoeid. Het is verboden de trimmer te gebruiken voor andere doeleinden als het snoeien van heggen, boomkruinen of graan. Voorafgaand aan het werk het terrein voldoende voorbereiden. Stenen, stukken hout, takken, draden, botten en andere vreemde voorwerpen verwijderen die de trimmer kunnen beschadigen of tijdens het werk kunnen wegschieten. Tijdens werk met het snijblad bestaat het risico dat de trimmer terugkaatst in de richting van de gebruiker en hem raakt met het snijblad. Om dit risico te minimaliseren geen te harde onderdelen van planten snoeien. Terugslag van de trimmer vindt plaats ten gevolge van het abrupt tot stilstand komen van het snijblad tijdens werk, bijvoorbeeld wanneer een struik niet kan woorden doorgesneden. Dergelijk stoppen leidt tot het draaien van het apparaat in de tegengestelde richting t.o.v. de draairichting van het snijblad. Om terugslag en de gevolgen ervan te voorkomen is extra voorzichtigheid geboden tijdens werk met het snijblad. Geen lichaamsdelen houden in de buurt van de mogelijke beweging van het snijblad na terugslag. Sta stevig op twee benen en zorg tijdens het werk voortdurend voor goed evenwicht. De handgrepen stevig vasthouden en altijd het meegeleverde draagstel of de draagriem gebruiken. Terugslag van de trimmer kan leiden tot een val van de bediener en hem blootstellen aan contact met het roterende snijblad. Het snijblad moet scherp zijn. Schakel de motor uit volgens de handleiding en zorg dat handen, voeten en andere lichaamsdelen zich uit de buurt van de snij- garnituur bevinden. Handen, voeten en andere lichaamsdelen uit de buurt van draaiende onderdelen houden. De motor stoppen: - iedere keer wanneer het apparaat moet worden verlaten - voorafgaand aan reiniging, inspectie en reparatie van het apparaat - na contact van de trimmer met een vreemd voorwerp. Controleer of de trimmer niet beschadigd is pleeg zo nodig reparatie voordat het apparaat opnieuw wordt gestart - indien het apparaat overmatig begint te vibreren (onmiddellijk controleren) - tijdens verplaatsing en transport van het apparaat. LET OP! Na uitschakeling kan de snijgarnituur nog enige tijd blijven draaien. Wacht totdat deze volledig tot stilstand gekomen is. Houd altijd de omgeving in de gaten en wees op je hoede voor mogelijke gevaren die onopgemerkt kunnen blijven door het lawaai van het apparaat. Het apparaat creëert een zwak elektromagnetisch veld. Het elektromagnetische veld kan van invloed zijn op de werking van elektrische apparaten die zich in de buurt van de trimmer bevinden, waaronder pacemakers. Voorafgaand aan gebruik van het apparaat wordt aanbevolen om een arts en/of de fabrikant van de pacemaker te raadplegen.

TRANSPORT, ONDERHOUD EN OPSLAG

Let op! De bougiekabel afkoppelen voorafgaand aan montage, regulatie, vervanging van accessoires of opslag van het apparaat. Dit voorkomt dat het apparaat onbedoeld wordt ingeschakeld. Het apparaat wanneer het niet gebruikt wordt opbergen op een droge afgesloten plek die ontoegankelijk is voor anderen. Wees voorzichtig tijdens regulatie van het apparaat zodat er geen vingers tussen de bewegende snijgarnituur en vaste onderde- len van de trimmer komen. Zorg ervoor dat een geschikt type snijgarnituur wordt gebruikt. Voorafgaand aan transport van de trimmer altijd de brandstoftank legen. Voor de veiligheid alle versleten of beschadigde onderdelen vervangen. Gebruik alleen originele reserve-onderdelen. Het gebrui- ken van andere dan originele reserveonderdelen kan het risico op defecten en lichamelijk letsel vergroten. De trimmer uitsluitend laten repareren door een geautoriseerde service die originele reserve-onderdelen gebruikt. Dit minimaliseert het risico op onge- lukken en beschadiging van het apparaat. Het apparaat opbergen in een droge, gesloten ruimte met goede ventilatie. Voorafgaand aan langdurige opslag de brandstoftank en -installatie legen. De trimmer niet opslaan met brandstof in de tank. De trimmer onderwerpen aan onderhoud volgens deze handleiding. Tijdens transport van de trimmer het snijblad beveiligen. De beveiliging weer verwijderen voorafgaand aan het werk. Alle bouten, moeren en schroeven in goede staat houden om er zeker van te zijn dat het apparaat veilig blijft werken.

DE GRASTRIMMER BEDIENEN

Voorbereiding van de trimmer op het werk Voorafgaand aan het eerste gebruik de geschikte snijgarnituur voor het betreff ende werk monteren: de kop met snijdraad of snijblad, de beschermkap en de aanvullende handgreep en de riem-draagstel. De kop met snijdraad alleen gebruiken voor het trimmen van gras. Het snijblad is bedoeld voor het snoeien van struiken en houten scheuten etc.100

OORSPRONKELIJKE INSTRUCTIES Om de beschermkap te monteren deze vastdraaien met de schroeven voor de beschermkap van de spil (II). De inbegrepen beschermkap is zowel geschikt i.c.m. de draad als het snijblad. Op de kap zit een klein mes waarmee de draad handmatig kan worden ingekort. Indien het snijblad is voorzien van beveiliging deze eerst verwijderen voordat het werk met de draad wordt aangevangen. De handgrepen van de trimmer monteren. Het bovenste deel van de klemring van de handgrepen demonteren door alle schroe- ven los te draaien. Vervolgens het verbindingsstuk van de handgrepen in het onderste gedeelte van de klemring plaatsen en dan het bovenste gedeelte van de klemring aanbrengen. De beide delen van de klemring aan elkaar vastmaken met schroeven (III). De plaatsing van de handgrepen zo selecteren dat ze beide eenvoudig toegankelijk zijn voor de handen. Als je tijdens het werk merkt dat de handen moe worden, trillen of pijn doen, het werk onderbreken, de motor uitzetten en de handgrepen in een comfortabelere positie zetten. Beide delen van de afdekking van de aandrijfas met elkaar verbinden. Draai hiervoor de draaiknop van de klemring die deze twee delen verbindt los en houd vervolgens de hendel van de vergrendeling ingedrukt (IV). Schuif het onderste deel van de afdekking in de klemring en zorg dat de haak van de vergrendeling in de opening van de afdekking zit. De verbinding zekeren door de draai- knop van de klemring (IV) zo aan te draaien dat de twee helften van de afdekking van de aandrijfas niet apart kunnen bewegen. Naar gelang de meegeleverde uitrusting de riem of het draagstel aantrekken (V). De lengte van de riemen zo instellen dat deze niet in het lichaam van de gebruiker snijden maar ook niet uit zichzelf verplaatsen tijdens het werk. De trimmer kan ook worden opgehangen aan een ander draagstel of riem dan inbegrepen bij het product, onder voorwaarde dat deze kan worden opgehan- gen zonder dat het aanhechtingspunt moet worden gemodifi ceerd. De trimmer ophangen door de haak van de riem of het draagstel door het oog van de klemring te halen. Zorg dat de zekeringsveer in de beginstand terugkeert. Zo kan het apparaat niet uit zichzelf losraken van het draagstel of de riem. Vervolgens de hoek en de plaatsing van de handgreep kiezen. Draai hiervoor de bevestigingsdraaiknop losser en stel de handgreep zo in dat vrijelijk bewegen tijdens het werk mogelijk is en beide handgrepen zich in een positie bevinden die niet tot overmatige vermoeiing leidt. De polsen moeten gebogen zijn. De snijgarnituur moet zich bewegen in een vlak dat evenwijdig is aan de grond. Indien nodig de klemring verschuiven. Draai hiervoor de schroef los (VI), verschuif de klemring en draai de schroef vervolgens weer zo aan dat de klemring niet uit zichzelf kan verplaatsen. De positie van de klemring zo kiezen dat deze zich vlak bij het zwaartepunt van de eraan hangende trimmer bevindt. Zo staat de snijgarnituur automatisch naar de grond gericht. De trimmer losmaken van de gordel of het draagstel. De gordel of het draagstel afdoen. Naar gelang de gekozen snijgarnituur de spoel met snijdraad of een metalen snijblad monteren. Let op! Vanwege het risico op lichamelijk letsel moeten tijdens de montage van het snijblad veiligheidshandschoenen worden gedragen. Het bladen zelf moeten tijdens de montage voorzien zijn van de afscherming. In geval van montage van de spoel met snijdraad de bovenste montagefl ens monteren en vervolgens voorkomen dat de spil kan draaien en de spoel met draad erop draaien (VII). In geval van montage van het snijblad de bovenste montagefl ens aanbrengen op de spil. Het snijblad zo op de fl ens aanbrengen dat de opening van het snijblad over het uitstekende gedeelte van de fl ens schuift (VIII). De onderste montagefl ens aanbrengen. De afscherming van de montagefl enzen en het snijblad met de schroeven stevig vast- draaien terwijl je voorkomt dat dat de spil kan draaien (IX). Tanken Voor de aandrijving van de grastrimmer wordt een brandstofmengsel voor tweetaktmotoren gebruikt. Gebruik van louter benzine is verboden. De benzine moet worden gemengd met olie volgens de verhouding benzine/olie 40:1. Het mengsel mengen voordat het in de tank wordt gegoten. Het mengen en bijvullen van de brandstof dient ver van warmtebronnen plaats te vinden. Niet roken tijdens het tanken. Het tanken minstens 3 meter van de start- en werkplek van het apparaat verrichten. Om de motor te beschermen altijd goede kwaliteit ongelode benzine en goede kwaliteit olie voor luchtgekoelde tweetaktmotoren gebruiken. Geen olie voor viertaktmotoren gebruiken. Geen olie voor vloeistofgekoelde motoren gebruiken. Indien er brandstof weglekt, de resten zorgvuldig opvegen voordat de trimmer wordt gestart. Geen mengsel gebruiken dat ouder is dan 30 dagen. Na het tanken de tankdop stevig aandraaien. Starten en stopzetten van de grastrimmer De trimmer op een schone, platte, harde ondergrond zetten. Controleren of de snijgarnituur geen contact maakt met hinder tijdens het draaien. Indien er een snijblad gemonteerd is, zorg er dan voor dat de afscherming verwijderd is. De trimmer mag niet worden gestart zonder gemonteerde aanvullende handgreep en beschermkap. De schakelaar op ‚I - aan’ zetten (X). De brandstofpomp 10 keer indrukken (XI). De spoelhendel naar boven zetten in de stand GESLOTEN (XII). Met de ene hand de trimmer vasthouden en met de andere hand enkele keren krachtig aan het startkoord trekken tot de motor aangaat (XIII). Let op! De trimmer mag niet gestart worden terwijl je deze draagt met je handen. De snijgarnituur kan lichaamsdelen raken en ernstig letsel veroorzaken. De spoelhendel in de positie OPEN zetten en krachtig aan het startkoord trekken tot de motor inschakelt.101

OORSPRONKELIJKE INSTRUCTIES Het koord niet volledig uittrekken; dit kan leiden tot knappen. Let erop dat je het startkoord langs de as van de opening trekt. Het trekken aan het koord in een hoek leidt tot voortijdige slijtage van het koord. Na het starten van de trimmer de gasklepblokkering indrukken en vervolgens de gasknop zelf (XIV). De snijgarnituur gaat hierdoor draaien. Hoe dieper deze knop wordt ingedrukt, des te hoger het toerental van de motor. Op de beschermkap staat een pijl die de draairichting van de snijgarnituur aanduidt. Controleer of de draaigarnituur daadwerkelijk in de richting van de pijl draait. Om de motor stop te zetten te druk op de gasknop loslaten, wachten tot de snijgarnituur niet meer draait en vervolgens de scha- kelaar in de positie ‚O - uit’ zetten. In geval van verdachte geluiden of vibraties het apparaat onmiddellijk uitschakelen door de schakelaar in de positie ‚O - uit’ te zetten. Let op! In geval van het starten van een warme motor, bijv. na een pauze tot een kwartier, hoeft de spoelhendel niet in de positie OPEN te worden gezet. Indien een noodstop van de trimmer vereist is, de schakelaar in de positie ‚O-uit” zetten. De werking van de motor wordt hierdoor onderbroken en daardoor ook de rotatie van de snijgarnituur. Houd er wel rekening mee dat de snijgarnituur na het uitschakelen van de trimmer nog enige tijd door kan draaien. Het is verboden om de snijgarnituur te stoppen door deze tegen de grond te drukken of tegen een hindernis te laten botsen. De handgreep kan uitgerust zijn met een blokkeringsknop voor de gasknop wanneer deze voor 1/3 is ingedrukt. De blokkering van de gasknop indrukken en vervolgens de gasknop zelf. Na het loslaten van de druk op alle knoppen moet de gasknop geblokkeerd blijven (XV). Let op! Het blokkeren van de gasknop kan helpen bij het sneller opstarten indien de motor is bijgetankt of wanneer de motor wordt gestart bij lage temperatuur. Deze blokkering van de gashendel niet gebruiken tijdens het normaal opstarten. De blokkering van de gashendel pas gebruiken wanneer de motor niet op normale wijze kan worden gestart. Om de blokkering op te heff en lichtjes op de gasknop drukken. Werken met de grastrimmer Pas met het werk beginnen wanneer de snijgarnituur op volle toeren draait. Druk hiervoor de gasknop zo ver mogelijk in. Tijdens het werk de trimmer zo vasthouden dat de snijgarnituur voortdurend beweegt in een vlak dat evenwijdig is aan de ondergrond. Voor maximale maaieffi ciëntie de maximale lengte van de snijdraad instellen. Start hiervoor de trimmer en laat de motor op volle toeren komen. Houd de spoel met draad vervolgens zachtjes tegen de grond. Zo kan de draad zich afwikkelen maar wordt deze door het mes in de beschermkap tot de juiste lengte afgesneden. Let op! Het is verboden om tijdens het werk de spoel tegen de grond te drukken. Dit leidt tot verbruik van de gehele draadre- serve rond de spoel. Indien de draad om de een of andere reden niet uit zichzelf wil afwikkelen, de motor stoppen, de bougiekabels afkoppelen en controleren wat de oorzaak is van het probleem. De draad iedere keer afwikkelen wanneer je hoort dat de motor op hogere toeren draait dan tijdens normaal werk. Het is aanbevolen om de grastrimmer tijdens het werk van rechts naar links te bewegen. Vermijd echter het maaien tijdens het van links naar rechts bewegen van de trimmer. Zo kunnen de tijdens het trimmen ontstane grasresten worden vermeden. Vermijd het trimmen van gewassen en struiken. Trimmen in de buurt van bomen kan de schors beschadigen. Het in aanraking komen van de snijdraad met steen, baksteen, muur of een soortgelijk oppervlak kan leiden tot zeer snelle slijtage van de draad. In geval van gebruik van het snijblad het snijden met het rechter bovenste kwart van het snijblad vermijden (XVI). Dit voorkomt terugslag van de trimmer in de richting van de gebruiker in geval van het blokkeren van het snijblad tijdens het werk. Met het draagstel kan de trimmer in een noodsituatie worden afgekoppeld. Trek hiervoor aan het rode lint bij het aanhechtings- punt. De trimmer wordt nu afgekoppeld samen met de haak van het draagstel. Voorafgaand aan het werk de haak afkoppelen van de klemring van de trimmer en vervolgens aan het draagstel vasthaken (XVII). Tijdens het afkoppelen van de trimmer in een noodsituatie kan de trimmer tegen de grond botsen. Na iedere noodafkoppeling van de trimmer het apparaat inspecteren op mogelijke schade en deze verhelpen.

ONDERHOUD VAN DE TRIMMER

Voorafgaand aan de onderstaande handelingen de grastrimmer uitschakelen. Zorg dat de trimmer is afgekoeld. De bougiekabel afkoppelen om het onbedoeld inschakelen van de trimmer te voorkomen. Vervanging en onderhoud van de bougie (XVIII) De deksel van de bougiehouder demonteren. De rubberen afscherming van het bougiecontact verwijderen, de kabel afkoppelen en de bougie losdraaien met een bougiesleutel.102

OORSPRONKELIJKE INSTRUCTIES De staat van de bougie-elektroden controleren. De afstand tussen de elektroden moet 0,6 tot 0,7 mm zijn. Indien er verontreinigin- gen worden ontwaard, proberen de bougie-elektroden te reinigen met een messing draadborstel. Indien deze reinigingsmethode geen resultaat oplevert, de bougie vervangen voor een nieuwe. De staat van de bougie tenminste eens per maand controleren. Onderhoud van het luchtfi lter (XIX) Onderhoud aan het luchtfi lter plegen na ieder gebruik van de grastrimmer. De schroef van de fi lterdeksel losdraaien en de deksel eraf halen. Het fi lter eruit halen en afspoelen met warm water en zeep. Het fi lter grondig drogen en weer terugplaatsen. De fi lterdeksel weer vastdraaien. Andere onderhoudshandelingen Na ieder gebruik de algehele staat van het apparaat controleren. Losgeraakte schroefverbindingen weer vastdraaien. Controleren of er geen brandstof lekt. Controleren of de ventilatiegaten vrij zijn. Controleren of alle afdichtingen en de behuizing is goede technische staat zijn en vrij zijn van barsten en andere schade. Voorafgaand aan de voortzetting van het werk alle ontwaarde schade verhelpen. Onderhoud van de demper en het uitlaatsysteem. Naar gelang de gebruikte brandstof, olie en de verhouding van het mengsel kunnen er verbrandingsresten en roet in de demper en het uitlaatsysteem ophopen. De effi ciëntie van het apparaat kan hierdoor afnemen. Om de effi ciëntie weer te optimaliseren het apparaat indienen bij een geautoriseerde service van de fabrikant. Vervanging van de snijdraad (XX). De spoelbehuizing van de spil van de trimmer draaien. Beide blokkeringsknoppen van de spoelbehuizing gelijktijdig indrukken de spoel uit de afscherming halen. Resten van de oude snijdraad uit de spoel verwijderen. De spoel, spoelbehuizing, veer en schroef reinigen van grasresten, aarde en ander vuil. Een stuk draad met een diameter en lengte voorbereiden zoals opgegeven in de technische gegevenstabel. Op de helft van de totale lengte de draad door de groef tussen de twee delen van de spoel halen. De draad rond beide delen van de spoel wikkelen tegen de klok in. Ongeveer 15 cm draad buiten de groeven overhouden en door de openingen van de behuizing halen. De spoel weer sluiten in de behuizing. De spoel met draad monteren volgens de procedure uit het punt „Voorbereiding van de trimmer op het werk”. Opslag van de grastrimmer Juist onderhoud voorafgaand aan opslag leidt tot langere defectvrije exploitatie van het apparaat. Voorafgaand aan langere opslag van de trimmer de tank en de brandstofi nstallatie legen. De staat van de brandstofi nstallatie inspecteren op lekkage. Indien lekkage wordt ontwaard, deze verhelpen voorafgaand aan de opslag. Dien de trimmer hiervoor in bij een geautoriseerde service. De tank legen, bijvoorbeeld met een kunststof brandstofpomp. De motor starten en op stationaire toeren laten draaien tot deze uitschakelt. Zo kan de carburateur worden gezuiverd van brandstofresten. Laat de motor afkoelen. Verwijder de bougie. Giet een lepel olie voor tweetaktmotoren in de opening. Trek een paar keer voorzichtig aan het startkoord om de olie over de verbrandingskamer te verspreiden. De bougie monteren. De trimmer ontdoen van grasresten, aarde en andere verontreinigingen. Het apparaat opslaan op een koele en droge plek met goede ventilatie, ver uit de buurt van ontstekingsbronnen. Het apparaat opslaan op een droge, gesloten plek die is beveiligd tegen toegang door onbevoegden, met name kinderen.103
