Produkto tipas	Žoliapjovė (krūmapjovė)
Prekės ženklas	Yato
Modelis	YT-85001
Svoris	5,6 kg
Kuro bako talpa	480 cm³
Pjovimo plotis (linija)	430 mm
Pjovimo plotis (diskas)	255 mm
Pjovimo linijos skersmuo	2,0 mm
Linijos ilgis ant ritės	4 m
Disko storis	1,4 mm
Variklio tipas	2 taktų, vieno cilindro, aušinamas oru
Darbinis tūris	29,3 cm³
Galia	0,8 kW
Maksimalus variklio greitis (diskas/linija)	10 500 / 9 000 min⁻¹
Maksimalus veleno greitis (diskas/linija)	7 900 / 6 800 min⁻¹
Rekomenduojamas tuščiosios eigos sūkių dažnis	2 700 – 3 400 min⁻¹
Kuro sąnaudos esant maksimaliai galiai	0,548 kg/h
Uždegimo žvakė	L8RTC
Garso slėgio lygis	92,63 ± 2,5 dB(A)
Garso galios lygis	109,41 ± 2,5 dB(A)
Vibracijos lygis (diskas/linija)	4,617 / 4,007 ± 1,5 m/s²
Kuro mišinys	Benzinas be švino + 2 taktų aliejus (40:1)
Saugos atstumas	15 m nuo žmonių ir gyvūnų
Pridedami priedai	Ritė su linija, metalinis diskas, diržai

Dažnai užduodami klausimai - YT-85001 Yato

Kaip užvesti krūmapjovę YT-85001?

Padėkite prietaisą ant lygaus paviršiaus. Perjunkite jungiklį į "I". Paspauskite 10 kartų ant kuro pompos. Nustatykite užtvindymo svirtį į "UŽDARYTA". Energingai traukite užvedimo laidą, kol variklis bandys užsivesti, tada perjunkite užtvindymą į "ATIDARYTA" ir vėl traukite, kol užsives.

Kokį kuro mišinį naudoti?

Naudokite bešvinio benzino ir 2 taktų variklio aliejaus mišinį santykiu 40:1 (40 dalių benzino ir 1 dalis aliejaus). Nelaikykite mišinio ilgiau nei 30 dienų.

Kaip pakeisti pjovimo liniją?

Išjunkite variklį ir atjunkite žvakę. Atsukite ritės korpusą. Paspauskite abu fiksavimo mygtukus ir nuimkite dangtelį. Pakeiskite susidėvėjusią liniją 2,0 mm skersmens ir 4 m ilgio linija. Apvyniokite ją prieš laikrodžio rodyklę, tada uždarykite korpusą.

Kaip sureguliuoti uždegimo žvakę?

Atjunkite žvakės laidą ir atsukite žvakę. Patikrinkite elektrodų tarpą matuokliu: jis turi būti tarp 0,6 ir 0,7 mm. Jei reikia, nuvalykite elektrodus metaliniu šeptėliu arba pakeiskite žvakę (modelis L8RTC). Užsukite ir vėl prijunkite.

Kokios yra pagrindinės saugos priemonės?

Visada dėvėkite apsauginius akinius, pirštines, apsauginius batus ir klausos apsaugą. Laikykitės ne mažesnio kaip 15 m atstumo nuo pašalinių asmenų. Nedirbkite patalpose dėl toksiškų dujų. Prieš bet kokią priežiūrą išjunkite variklį.

Kaip prižiūrėti oro filtrą?

Po kiekvieno naudojimo nuimkite filtro dangtelį, išimkite putų elementą, išplaukite jį šiltame muiluotame vandenyje, išskalaukite ir visiškai išdžiovinkite. Įdėkite atgal ir užsukite dangtelį. Užterštas filtras sumažina našumą.

Kaip ilgam laikyti prietaisą?

Ištuštinkite kuro baką. Užveskite variklį ir leiskite jam veikti, kol sustos, kad ištuštintumėte karbiuratorių. Išsukite žvakę, įpilkite arbatinį šaukštelį 2 taktų aliejaus į cilindrą, švelniai patraukite starterį, tada vėl įsukite žvakę. Nuvalykite prietaisą ir laikykite sausoje, vėdinamoje vietoje.

Kodėl diskas užsiblokuoja ir ką daryti atšokus?

Diskas gali užsiblokuoti ant kietų daiktų (akmenų, storų šakų), sukeldamas atšokimą (atmušimą) link naudotojo. Norėdami sumažinti riziką, naudokite diską tik krūmams, venkite viršutinio dešiniojo pjovimo kvadranto ir tvirtai laikykite prietaisą. Užsiblokavus, nedelsdami išjunkite variklį ir patikrinkite diską.

Kaip sumontuoti metalinį diską?

Mūvėkite pirštines. Uždėkite apatinį flanšą ant veleno, uždėkite diską taip, kad centrinė skylė užsifiksuotų ant fiksatoriaus, tada uždėkite viršutinį flanšą. Tvirtai priveržkite komplektą fiksavimo varžtu, blokuodami veleną. Prieš naudodami įsitikinkite, kad disko apsauga yra nuimta.

Kokia yra bako talpa ir kaip papildyti degalus?

Bako talpa yra 480 cm³. Pildykite degalus lauke, varikliui išjungtam ir atvėsusiam. Naudokite benzino ir aliejaus mišinį 40:1. Nerūkykite. Prieš užvesdami nuvalykite išsiliejusius degalus. Nenaudokite mišinio, laikomo ilgiau nei 30 dienų.

NAUDOJIMO INSTRUKCIJA YT-85001 Yato

1. variklis

2. paleidimo virvutė

3. droselio svertas

4. kuro siurblys

5. duslintuvas

6. išmetamasis vamzdis

7. uždegimo žvaké

8. uždegimo žvakės laidas

9. laikiklis

10. jungiklis

11. droselinés sklendès sverto blokuoté

12. droselinés sklendés svertas

13. droselinés sklendés blokuoté

14. pavaros veleno gaubtas

15. apkaba

16. pjovimo elemento gaubtas

17. rites gaubtas

18. rité

19. oro fi ltras

20. kuro bakas

21. kuro jpylimo angos kamštis

22. ašmuo

23. ašmens gaubtas

24. apatinis ašmens tvirtinimo fl anšas

25. viršutinis ašmens tvirtinimo fl anšas

26. diržas - petnešos

LV

Nominalus apsisukimų greitis

Maks. žolės pjovimo plotis

Benziną reikia sumaišyti su alyva santykiu benzinas:alyva - 40:1

Laikytis saugiame nuotolyje nuo karštu paviršiu

Tarp darbo vietos ir pašalinių asmenų užtikrinti mažiausiai 15 m atstuma

Saglabāt distanci vismaz 15 m starp darba vietu un nepiederošām personām

Saugotis iš po dalgio išmetamu daiktu

Dėmesio! Dalgio atmušimo i atbula puse ir peilio smūgio rizika

Prieš pradedant vejapjovės aptamavimą arba taisymą, variklį išjungti ir atjungti laidus nuo uždegimo žvakių

Dėmesio! Dujos ir garai yra toksiški. Nevartoti mašinos uždarose patalpose

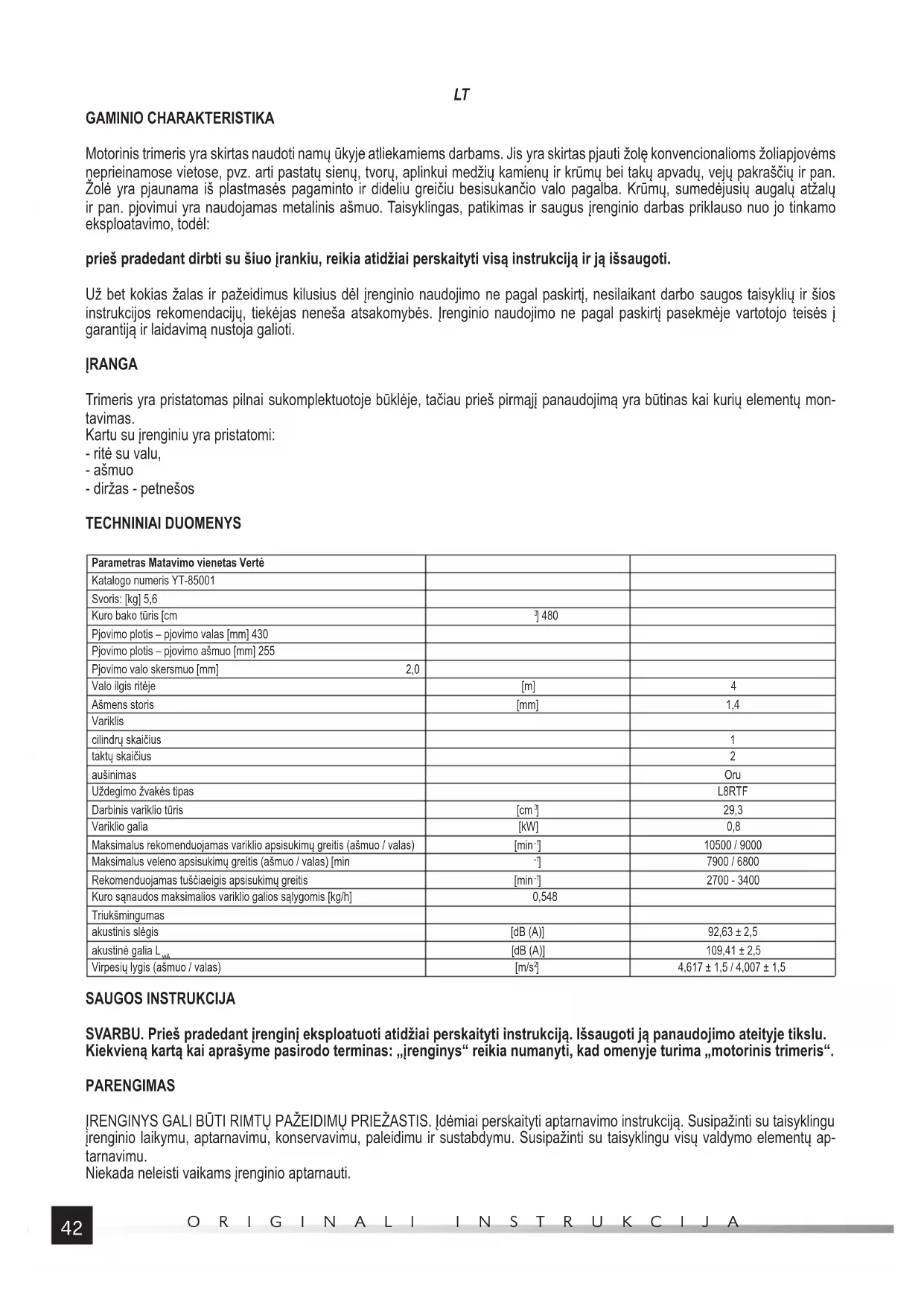

Motorinis trimeris yra skirtas naudoti namų ūkyje atliekamiems darbams. Jis yra skirtas pjauti žolę konvencionalioms žoliapjovėms neprieinamose vietose, pvz. arti pastatų sienų, tvorų, aplinkui medžių kamienų ir krūmų bei takų apvadų, vejų pakraščių ir pan. Žolė yra pjaunama iš plastmasės pagaminto ir dideliu greičiu besisukančio valo pagalba. Krūmų, sumedėjusių augalų atžalų ir pan. pjovimui yra naudojamas metalinis ašmuo. Taisyklingas, patikimas ir saugus įrenginio darbas priklauso nuo jo tinkamo eksploatavimo, todėl:

prieš pradedant dirbti su šiuo įrankiu, reikia atidžiai perskaityti visą instrukciją ir ją išsaugoti.

Už bet kokias žalas ir pažeidimus kilusius dėl įrenginio naudojimo ne pagal paskirtį, nesilaikant darbo saugos taisyklių ir šios instrukcijos rekomendacijų, tiekėjas neneša atsakomybės. įrenginio naudojimo ne pagal paskirtį pasekmėje vartotojo teisės į garantiją ir laidavimą nustoja galioti.

IRANGA

Trimeris yra pristatomas pilnai sukomplektuotoje būklėje, tačiau prieš pirmajį panaudojimą yra būtinas kai kurių elementų montavimas.

Kartu su jrenginiu yra pristatomi:
- rité su valu,
- ašmuo
- diržas - petnešos

TECHNINIAI DUOMENYS

Parametras Matavimo vienetas Vertė
Katalogo numeris YT-85001
Svoris: [kg] 5,6
Kuro bako tūris [cm]	3 480
Pjovimo plotis – pjovimo valas [mm] 430
Pjovimo plotis – pjovimo ašmuo [mm] 255
Pjovimo valo skersmuo [mm]	2,0
Valo ilgis riteje	[m]	4
Ašmens storis	[mm]	1,4
Variklis
cilindrų skaičius		1
taktų skaičius		2
aušinimas		Oru
Uždegimo žvakės tipas		L8RTF
Darbinis variklio tūris	[cm3]	29,3
Variklio galia	[kW]	0,8
Maksimalus rekomenduojamas variklio apsisukimų greitis (ašmuo / valas)	[min-]	10500 / 9000
Maksimalus veleno apsisukimų greitis (ašmuo / valas) [min	-]	7900 / 6800
Rekomenduojamas tuščiaeigis apsisukimų greitis	[min-]	2700 - 3400
Kuro sąnaudos maksimalios variklio galios sąlygomis [kg/h]	0,548
Triukšmingumas
akustinis slėgis	[dB (A)]	92,63 ± 2,5
akustinė galia L_wA	[dB (A)]	109,41 ± 2,5
Virpesių lygis (ašmuo / valas)	[m/s2]	4,617 ± 1,5 / 4,007 ± 1,5

SAUGOS INSTRUKCIJA

SVARBU. Prieš pradedant jrenginį eksploatuoti atidžiai perskaityti instrukciją. Išsaugoti ją panaudojimo ateityje tikslu. Kiekvieną kartą kai aprašyme pasirodo terminas: „jrenginys“ reikia numanyti, kad omenyje turima „motorinis trimeris“.

PARENGIMAS

IRENGINYS GALI BÜTI RIMTŲ PAŽEIDIMŲ PRIEŽASTIS. Idėmiai perskaityti aptarnavimo instrukciją. Susipažinti su taisyklingu įrenginio laikymu, aptarnavimu, konservavimu, paleidimu ir sustabdymu. Susipažinti su taisyklingu visų valdymo elementų aptarnavimu.

Niekada neleisti vaikams jrenginio aptarnauti.

LT

Dèmesio! Nacionalinè teisè gali apriboti jrenginio naudojimo galimybę.

Pjovimo metu žiūrėti, kad atsitiktinai neužgauti elektros jtampa turinčių laidų.

Naudoti tik gamintojo numatytus aksesuarus: ritę su valu arba metalinį ašmenį. Nenaudoti kitokius negu gamintojo numatyti aksesuarų, kaip pavyzdžiui pjovimo grandine aprūpintų diskų. Nepakeisti valo metaline viela arba virvute. Kitokių nei išvardinti aksesuarų panaudojimas gali sukelti rimtą operatoriaus bei pašalinių asmenų saugos pažeidimo riziką. Prieš pjovimo elemento ir gaubto montavimą reikia įsitikinti, kad jie nėra pažeisti, neturi įtrūkimų, nėra deformuoti. Įsitikinti, kad ant metalinio ašmens nėra matomų rūdžių pėdsakų, o ant ritės yra ne mažiau kaip 1 metras valo.

Darbo metu yra žolės nuopjovų ir svetimų kūnų svaidymo operatoriaus ir pašalinių asmenų kryptimi rizika. Operatorius yra at-sakingas už įvykius arba už darbo metu keliamą pavojų kitų asmenų arba aplinkos atžvilgiu. Nedirbti įrenginiu, jeigu artumoje yra pašaliniai asmenys, ypač vaikai. Prieš pradedant darbą apibrėžti saugos zoną su radiusu ne mažesniu, kaip 15 metrai nuo darbo vietos.

Visada užsidėti akių ir veido apsaugos priemones, tai leis apsaugoti akis, veidą ir kvėpavimo takus nuo dulkių, išmetamųjų dujų ir pjovimo metu svaidomų svetimų kūnų. Dirbant visada vilkėti atitinkamus, prie kūno prigludusius apsauginius drabužius. Nešioti kelnes tik su ilgomis kiškomis. Nedėvėti laisvų neprigludusių drabužių nei juvelyrinių dirbinių, kuriuos judantys mašinos mechanizmai gali sugriebti. Mūvėti apsaugines pirštines ir klausą apsaugančias ausines. Avėti apsauginę avalynę su neslystančiais padais, nedirbti su basomis kojomis arba turint ant pėdų basutes. Visada darbo metu užsidėti apsauginį šalma.

Irenginj reguliariai pateikti apžiūrai vadovaujantis tolesnėje instrukcijos dalyje pateikta informacija. Tai užtikrins našesnį ir saugesnį darbą.

Ypatingai atsargiai reikia elgtis su kuru. Kuras, tai degus skystis, o jo garai kelia sprogimo pavojų. Būtina laikytis žemiau pateiktų nurodymų.

- Vartoti tik kurui skirtus kanistrus.

- Variklio veikimo metu niekada nenuimti kamščio nuo kuro įpylimo angos nei nepilti kuro į baką jo papildymo tikslu. Prieš pilant kurą į baką palaukti kol variklis ir duju išmetimo sistemos elementai atauš.

- Nerūkyti.

- Niekada nepilti kuro i baką patalpų viduje.

- Niekada nelaikyti jrenginio arba kurui skirto kanistro patalpose su atvira ugnimi, pvz. arti vandens šildytuvo.

- Nemėginti paleisti variklį kurui išsipylus, tokiu atveju prieš įrenginį paleidžiant pernešti jį atokiai nuo išsipylimo vietos.

- Pripylus kurą i baką, visada sandariai uždaryti kuro jpylimo angą kamščiu ir patikimai jj prisukti.

- Jeigu reikia kuro baką ištuštinti, būtina tai daryti tik patalpų išorėje.

Jeigu jrenginio pjovimo ašmuo susidurs su bet kokuu svetimu daiktu, arba jeigu jrenginys pradės dirbti triukšmingai arba pasireikš netipiniai virpesiai, variklj reikia išjungti ir palaukti, kol jrenginio darbiniai elementai visiškai sustos. Atjungti aukštos įtampos laidą nuo uždegimo žvakės ir atlikti šiuos veiksmus:

- įvertinti galimą pažeidima,

- patikrinti ar nėra pasilaisvinusių elementų, jeigu yra, tai juos prisukti.

- Pataisyti arba pakeisti bet kokias pažeistas dalis tvarkingomis dalimis atitinkamai su pateiktomis specifi kacijomis.

Darbo metu nešioti klausą apsaugančias ausines. Neužmiršti, kad pernelyg didelis triukšmas gali sukelti negrižtamą klausos pažeidimą.

Dévěti apsauginius akinius. Susidarančios ir svaidomos darbo metu žolės nuopjovos ar atlaužos gali sukelti akių pažeidimo pavojų. Reikia susipažinti su įrenginio išjungimo instrukcija staigų įvykių atveju.

Prieš jrenginj panaudojant visada reikia patikrinti, ar pjovimo elementas, varžtai, gaubtai ir kitos sudedamosios jrenginio dalys néra sudėvėtos arba pažeistos. Sudėvėtas dalis prieš pradedant darbą reikia pakeisti. Reikia taip pat patikrinti, ar varžtiniai su-jungimai nepasilaisvino. Pasilaisvinusius varžtus reikia prisukti.

DARBAS

Darbo nesiimti jaučiant nuovargj, esant nesveikam arba neblaivioje būklėje arba svaiginančių preparatų poveikyje.

Uždarose patalpose dirbti trimeriu draudžiama. Išmetamosios dujos yra nuodingos ir jų įkvėpimas galí kelti pavojų sveikatai ir gyvybei.

Draudžiama statyti jrenginj i atmosferinių kritulių poveikį bei jį naudoti padidintos drėgmės sąlygomis. Draudžiama taip pat eksploatuoti jrenginį atmosferoje su padidinta gaisro arba sprogimo rizika.

Dirbti tik dienos šviesoje arba gero dirbtinio apšvietimo sąlygomis.

Jeigu tai jmanoma – vengti šlapios žolės pjovimo.

Reikia įsitikinti, kad kojos visada stovi patikimai ant nuožulnumų. Su trimeriu negalima bėgioti, o tik vaikščioti. Nedirbti ant pernelyg stačių nuožulnumų. Pjaunant žolę ant nuožulnumų, eiti skersaį nuožulnumo, niekada į viršų arba į apačią.

Reikia naudoti jokių suteršimų neturintį dvitakčiams varikliams skirtą kurą bei alyvą. Rekomenduojama naudoti aukštos kokybės produktus. Tai padidins variklio ilgalaikiškumą.

Darbo metu vengti kontakto su jžemintais, elektros srovei pralaidžiais ir neizoliuotais daiktais, tokiais kaip vamzdžiai, šildytuvai ar refrižeratoriai.

Negalima uždengti ventiliacijos jėjimo ir išėjimo angų. Net kai trimeris nedirba.

Negalima liesti variklio paviršių, kurie varikliui dirbant įkaista, kas sukelia nuplikimo pavojų.

Dirbant visada vilkėti atitinkamus, prie kūno prigludusius apsauginius drabužius. Mūvėti apsaugines pirštines ir klausą apsaugančias ausines.

LT

Dirbant trimeriu visada laikyti jj abiem rankomis. Darbo metu trimerj laikyti taip, kad pjovimo elemento sukimosi plokštuma būtų visada lygiagreti su pagrindo plokštuma. Draudžiama trimerį kreipti į šonus bei pernelyg aukštai jį kelti. Darbo metu užimti tokią poziciją, kad nereikėtų tiesti rankų visame jų ilgyje.

Irenginio laikiklius reikia laikyti švarioje būklėje, nesuteptus alyva arba tepalais.

Pastebėjus, kad kurie nors trimerio elementai yra pažeisti arba sugadinti, darbą reikia nutraukti arba jo nepradėti.

Prieš pradedant darbą pažeistus elementus reikia pakeisti.

Trimerj reikia naudoti pagal jo paskirtj, valas yra skirtas tik žolei pjauti. Ašmeniu galima pjauti krūmus ir sumedėjusias augalų atža-las. Draudžiama trimerj naudoti kitiems tikslams, tokiems kaip pvz. gyvatvorių kirpimas, medžio šakų genėjimas, javų pjovimas.

Prieš pradedant dirbti reikia atitinkamai paruošti darbo teritoriją. Reikia iš jos pašalinti akmenis, medienos laužą, šakas, vielas, kaulus ir kitokius svetimus kūnus, kurie gali sukelti trimerio pažeidimą arba gali būti trimerio darbo metu svaidomi i aplinką.

Dirbant su ašmeniu kyla trimerio atmušimo vartotojo kryptimi ir jo smogimo trimerio peiliu rizika. Tam, kad minimalizuoti šią riziką, nepjauti pernelyg kietų augalų dalių. Trimerio atmušimas įvyksta staigaus ašmens sustabdymo darbo metu atveju, pavyzdžiui susidūrus su stora krūmo šaka arba su kitokia kieta kliūtimi. Toks ašmens sustabdymas sukelia įrenginio pasisukimą priešinga ašmens sukimuisi kryptimi. Tam, kad užkirsti kelią atmušimui ir jo pasekmėms, reikia užtikrinti ypatingą atsargumą dirbant trimeriu su įtaisytu ašmeniu. Žiūrėti, kad įvykus atmušimui operatoriaus kūno dalys neatsirastų galimoje ašmens veikimo zonoje. Užimti stabilia poziciją, užtikrinančią pusiausvyrą per visą darbo su trimeriu laiką. Už įrankio laikiklius laikyti patikimai, visada užsidėti pristatytas su įrenginiu petnešas arba jo nešiojimui skirtą diržą. Trimerio atmušimas gali sukelti operatoriaus pargriuvimą, ko pasekmėje gali įvykti jo kontaktas su besisukančiu ašmeniu. Ašmuo turi būti tinkamai išaštrintas.

Variklį jungti vadovaujantis instrukcija, žiūrėti, kad pėdos, delnai bei kitos kūno dalys būtų pakankami atokiai nuo pjovimo elemento. Nelaikyti delnu, pėdų ir kitų kūno dalių arti besisukančių trimerio dalių.

Variklj sustabdyti:

- kiekvieną kartą, kai reikia atsitolinti nuo jrenginio,

- prieš pradedant jrenginj valyti, tikrinti arba taisyti,

- po susidūrimo su kietu kūnu.

Patikrinti, ar trimeris nėra pažeistas ir esant reikalui pataisyti ji prieš pakartotinai paleidžiant.

- jeigu jrenginys pradeda pernelyg virpèti - tuojau pat jj patikrinti,

- jrenginj pernešant ir transportuojant.

DÉMÉSIÓ! Variklj išjungus pjovimo elementas dar per kurj laiką sukasi. Palaukti kol sustos.

Visada stebėti savo aplinką ir neprarasti budrumo dėl galimų kilti pavojų, tuo labiau, kad įrenginio keliamas triukšmas prisideda prie dėmesio išblaškymo.

Jrenginys sukelia nedidelio intensyvumo elektromagnetinj lauką. Jrenginio sukeliamas elektromagnetinis laukas gali turėti įtakos netoli jo esančių elektros jrenginių funkcionavimui, pvz. tokių jrenginių kaip širdies stimuliatoriai. Todėl, turint stimuliatorių, prieš pradedant jrenginį naudoti reikia susikonsultuoti su gydytoju ir/arba su stimuliatoriaus gamintoju.

TRANSPORTAVIMAS, KONSERVAVIMAS IR LAIKYMAS

Dèmesio! Prieš montuojant, reguliuojant, keičiant aksesuarus arba sandėliuojant, nuo uždegimo žvakės atjungti aukštos įtampos laidą. Tai leis išvengti įrenginio atsitiktinio įjungimo.

Tuo metu kai trimeris nėra naudojamas, reikia jį laikyti sausoje, uždaromoje ir pašaliniams asmenims neprieinamoje vietoje.

Reguliuojant jrenginj žiūrėti, kad pirštai nepatektų i tarpą tarp judamo pjovimo elemento ir nejudamos trimerio dalies.

Isitikinti, kad taikomas pjovimo elementas, tai atitinkamo tipo dalis.

Prieš trimerj transportuojant būtina ištuštinti kuro baką.

Saugai užtikrinti savalaikiai keisti susidėvėjusius arba pažeistus jrenginio elementus. Taikyti tik originalias keičiamąsias dalis. Originalių keičiamųjų dalių netaikymas gali padidinti avarijos riziką ir būti kūno pažeidimo priežastimi. Trimerį reikia taisyti tik autorizuotuose servisuose, taikant originalias keičiamąsias dalis. Tai leis minimalizuoti įvykių ir jrenginio pažeidimo riziką.

Trimerj reikia laikyti sausoje, uždaromoje ir gerai ventiliuojamoje patalpoje. Sandėliuojant jį per ilgesnį laiką, reikia ištuštinti kuro baką ir visą kuro įrangą. Nesandėliuoti trimerio su neištuštintu kuro baku. Trimeris turi būti konservuojamas instrukcijoje aprašytu būdu.

Trimerj transportuojant reikia užtikrinti atitinkamą apsaugą ašmens atžvilgiu. Šią apsaugą prieš pradedant darbą reikia nuimti.

Saugiam jrenginio funkcionavimui užtikrinti, visos veržles, varžtai ir sraigtai turi būti tinkamoje būklėje.

TRIMERIO APTARNAVIMAS

Trimerio parengimas darbui

Prieš pirmą trimerio panaudojimą reikia sumontuoti atitinkamą duotajam darbui pjovimo elementą: rite su pjovimo valu arba ašmenį, pjovimo elemento gaubtą bei papildomą laikiklj ir nešiojimo diržą/petnešas.

Rite su pjovimo valu reikia taikyti tik žolės pjovimo tikslu. Ašmuo yra skirtas krūmams, sumedėjusioms augalų atžaloms ir krū-mokšniams pjauti.

Pjovimo elemento gaubto sumontavimo tikslu reikia ji varžtais prisukti prie veleno gaubto (II). Pristatytas su trimeriu gaubtas yra tinkamas kaip dirbant su pjovimo valu, taip ir pjaunant ašmens pagalba. Ant gaubto yra sumontuotas nedidelis ašmuo skirtas auto-

LT

matiškam valo trumpinimui. Jeigu šis ašmuo turi uždėtą apsaugą, prieš pradedant dirbti su pjovimo valu reikia ją nuimti.

Primontuoti dalgio laikiklius. Tam tikslui atsukant visus varžtus išmontuoti viršutinę laikiklių apkabos dalį. Tada įkišti laikiklio jungtį į apatinę laikiklių apkabos dalį ir uždėti viršutinę apkabos dalį. Abi apkabos dalys turėtų būti sujungtos su varžtais (III). Laikiklių padėtį nustatyti tokiu būdu, kad nereikėtų per toli prie jų siekti. Jei atsiranda rankų nuovargis, nutirpimas, skausmas -nustoti dirbti, sustabdyti variklį ir pakeisti laikiklių padėtį į patogesnę.

Sujungti abi pavaros veleno dangos dalis. Tam tikslui reikia atlaisvinti varomojo veleno dangas jungiančios laikiklio apkabos rankenėlę, po to paspausti ir laikyti fiksavimo sąsagą (IV). Įstumti apatinį dangtį į apkabą ir įsitikinti, kad fiksatoriaus sąsaga patektų į dangtelio angą. Sujungimą apsaugoti prisukant apkabos rankenėlę (IV) taip, kad užfiksuoti abi varomojo veleno dangas dalis su savimi.

Priklausomai nuo pristatytos jrangos, užsidėti nešiojimo diržą arba petnešas (V). Dirželių ilgį parinkti taip, kad nespaustų operatoriaus kūno, tačiau darbo metu neslankiotų. Trimerį galima taip pat pakabinti ant petnešų arba ant diržo kitokio negu pristatytas su jrenginiu, su sąlyga, kad galima jj užkabinti ant diržo arba petnešų be jokių tvirtinimo perdirbimų.

Trimerj užkabinti perkišant diržo arba petnešų užkabinimą per skylę pakaboje. Jsitikinti, kad fiksavimo spyruoklė sugrižo į pradinę poziciją. Tai užkirs kelią nekontroliuojamam įrenginio atsikabinimui nuo petnešų arba diržo.

Po to reikia pasirinkti laikiklio kampa bei jo padėtį ir tuo tikslu reikia palaisvinti tvirtinimo rankenėlę ir nustatyti laikiklj taip, kad būtų užtikrintas pilnas judesių laisvumas darbo metu, o abi rankenos būtų pozicijose, kuriose nėra sukeliama pernelyg didelė apkrova. Rankos turi būti sulenktos alkūnėse. Pjovimo elemento sukimosi plokštuma turi būti lygiagreti su pagrindo plokštuma.

Esant reikalui pakabos poziciją galima perstumti. Tuo tikslu reikia palaisvinti varžtą (VI), perstumti pakabą, o po to prisukti varžtą taip, kad būtų užblokuota savarankiško pakabos persistūmimo galimybė. Pakabos poziciją reikia parinkti taip, kad jos vieta būtų tuojau pat už pakabinto ant jos trimerio svorio centro, ko pasekmėje pjovimo elementas savarankiškai lenksis pagrindo link.

Trimerj atkabinti nuo petnešų arba diržo. Nuimti diržą arba petnešas.

Priklausomai nuo pasirinkto pjovimo elemento, jtaisyti trimeryje rite su pjovimo valu arba metalinj ašmeni.

Dėmesio! Dėl galimos sužeidimo rizikos, montuojant ašmenį reikia užsidėti apsaugines pirštines, o patį ašmenį montuoti užsidėjus ant veido apsauginį skydą.

Montuojant rite su pjovimo valu reikia užděti viršutinj tvirtinimo flanšą, o po to, blokuojant veleno sukimosi galimybę užsukti rite su pjovimo valu (VII).

Ašmens montavimo atveju ant veleno reikia užmauti viršutinį tvirtinimo flanšą. Ant flanšo uždėti pjovimo ašmenį taip, kad ašmenyje esanti anga užeitų ant tvirtinimo fl anšo iškyšos (VIII).

Uždėti apatinį tvirtinimo flanšą, tvirtinimo flanšų gaubtą ir varžto pagalba stipriai ir patikimai prisukti ašmenį, blokuojant veleno pasisukimo galimybę (IX).

Kuro papildymas

Trimerio funkcionavimą užtikrina dvitakčiams varikliams skirtas kuras - benzino ir alyvos mišinys. Gryno benzino taikymas yra draudžiamas.

Benziną sumaišyti su alyva santykiu benzinas/alyva - 40:1. Mišinį reikia kruopščiai sumaišyti prieš įpilant jį j kuro baką. Mišinio sumaišymas ir įpylimas į kuro baką turi būti atliekamas atitinkamai toli nuo ugnies šaltinių. Kuro pylimo į baką metu rūkymas yra draudžiamas. Kuro papildymą reikia atlikti ne mažiau kaip 3 metrų atstume nuo įrenginio paleidimo ir jo darbo vietos.

Variklio apsaugos tikslu reikia naudoti geros kokybės bešvinį benziną bei geros kokybės dvitakčiams, oru aušinamiems varikliams skirtą alyvą.

Kuro mišiniui paruošti negali būti naudojama keturtakčiams varikliams skirta alyva. Negali taip pat būti naudojama alyva skirta skysčiu aušinamiems varikliams.

Kurui išsipylus, prieš paleidžiant trimerj kuro likučius reikia kruopščiai nusausinti.

Nenaudoti mišinio, kuris liko paruoštas anksčiau kaip prieš 30 dienų.

Po kuro papildymo bake, kuro įpylimo anga turi būti stipriai ir patikimai uždaryta kamščiu.

Trimerio paleidimas ir sustabdymas

Padėti trimerį ant švaraus, plokščio ir kieto paviršiaus. Įsitikinti, kad pjovimo elementas sukimosi metu neaptiks jokių kliūčių.

Ašmens sumontavimo atveju reikia jsitikinti, kad nuo ašmens liko nuimta apsauga.

Trimerio negalima paleisti, jeigu néra taisyklingai sumontuoti: papildomas laikiklis ir pjovimo elemento gaubtai.

Perjungti jungikli i pozicija „I – jjungtas“ (X).

10 kartų paspausti kuro siurblį (XI).

Droselio svertą perstatyti i viršutinę poziciją su užrašu „UŽDARYTA“ (XII).

Viena ranka prilaikant trimerj, kita ranka energingai patraukti keletą kartų už starterio virvutės iki momento, kai variklis pradės jungtis (XIII).

Dèmesio! Negalima trimerio paleisti laikant jì rankose. Tokiu atveju pjovimo elementas galėtų susiliesti su operatoriaus kūnu ir sukelti rimtus jo sužeidimus.

Perstatyti droselio svertą i poziciją su užrašu „ATIDARYTA“ ir keletą kartų energingai patraukti starterio virvutę iki variklio užsivedimo momento.

Netraukti paleidimo virvutės taip, kad ji išsivyniotų visu savo ilgiu, nes tai galėtų sukelti jos nutrūkimą. Dėmesio - paleidimo virvutę reikia traukti išilgai angos ašies, jos traukimas bet koku kampu sukelia priešlaikį paleidimo virvutės susidėvėjimą.

LT

Trimerio varikliui suveikus reikia nuspausti droselio sklendës blokuotę, o po to ir patj droselio sklendës mygtuką (XIV), tai sukels pjovimo elemento apsisukimus. Kuo giliau mygtukas nuspaustas, tuo aukštesni variklio apsisukimai.

Ant pjovimo elemento gaubto yra rodyklė, kuri rodo pjovimo elemento sukimosi kryptį. Įsitikinti, kad pjovimo elemento sukimosi kryptis atitinka rodyklės rodomą kryptį.

Variklio sustabdymo tikslu reikia atleisti droselio sklendės mygtuką, palaukti kol pjovimo elementas nustos suktis, o po to perjungti jungikli i poziciją „O – išjungtas“.

Tuo atveju jeigu trimerio darbo metu pasigirs kokie nors įtartini garsai arba pasireikš virpėjimai, reikia tuojau pat trimerį išjungti perjungiant jungiklj i poziciją

Dėmesio! Šilto variklio paleidimo atveju, pvz. po trumpų pertraukų darbe, kurių trukmė neviršija keliolikos minučių, nėra droselio sverto perjungimo į poziciją su užrašu „ATIDARYTA“ būtinybės.

Jeigu bus reikalingas avarinis trimerio sustabdymas, reikia jungiklj perjungti i poziciją „O – išjungtas“, tai sukels variklio ir to pasekmėje – pjovimo elemento sustabdymą. Tačiau reikia neužmiršti, kad po trimerio išjungimo, pjovimo elementas dar kurį laiką gali suktis. Draudžiama mėginti sustabdyti pjovimo elementą spaudžiant jį prie pagrindo arba užkabinant už klūčių.

Valdymo rankena gali būti aprūpinta mygtuku, kuriuo galima blokuoti droselinės sklendės mygtuką 1/3 diapazono dalyje. Reikia nuspausti blokuotės mygtuką, po to nuspausti droselinės sklendės blokuotę ir galiausiai patį droselinės sklendės mygtuką. Atleidus visus mygtukus, droselinės sklendės mygtukas turi būti užblokuotas (XV).

Dèmesio! Droselinės sklendės mygtuko užblokavimas gali padėti greičiau variklj paleisti tuo atveju jeigu variklis bus užlietas kuru arba užvedant variklj žemoje temperatūroje. Toks droselinės sklendės blokavimas neturi būti taikomas normalaus variklio paleidimo atveju. Droselinės sklendės blokavimą reikia taikyti tik tada, kai nepavyksta variklio užvesti normaliu būdu.

Blokavimo pašalinimo tikslu užtenka tik lengvai nuspausti droselinės sklendės mygtuką.

Darbas su trimeriu

Efektyviai pradėti dirbti trimeriu galima tik tada, kai pjovimo elementas pasieks maksimalius apsisukimus ir tuo tikslu reikia nuspausti droselinės sklendės mygtuka iki pasipriešinimo.

Darbo metu reikia laikyti trimerj tokiu būdu, kad pjovimo elemento sukimosi plokštuma būtų visada lygiagreti su pagrindo plokštuma.

Maksimaliam žolės pjovimo našumui užtikrinti reikia nustatyti maksimalų pjovimo valo ilgį. Tuo tikslu reikia trimerį paleisti ir leisti varikliui pasiekti maksimalius apsisukimus, o po to lengvai stuktelėti rite su valu į pagrindą. Tai leis valui išsivynioti, o peilis įtaisytas valo gaubte nupjaus valą atitinkamame ilgyje.

Dèmesio! Darbo metu ritės atrėmimas į pagrindą yra draudžiamas. Tai sukeltų visos ant ritės esančios valo atsargos betikslį sunaudojima.

Jeigu valas dėl kokios nors priežasties savarankiškai neišsivynioja, reikia sustabdyti trimerio variklj, atjungti aukštos įtampos laidą nuo uždegimo žvakės ir nustatyti valo užsikirtimo priežasti.

Valą reikia išvynioti kiekvieną kartą, kai išsigirsta, kad variklis pasiekia didesnius apsisukimus negu normalaus žolės pjovimo metu.

Rekomenduojama mojuoti trimeriu darbo metu iš dešinės pusės į kairę. Reikia vengti žolės pjovimo mojuojant trimeriu iš kairės pusės į dešinę. Tai leis operatoriui apsisaugoti nuo išmetamo pjovimo metu žolės nuopjovų srauto.

Pjaunant žolę valo pagalba, vengti krūmų ir krūmokšnių pjovimo. Trimerio darbas medžio kamieno artumoje gali sukelti jo žievės pažeidimą. Valo smūgiai į akmenis, plytas, mūrus arba kitokius kietus paviršius gali sukelti labai greita valo susinaudojima.

Pjaunant ašmeniu, reikia vengti dešiniojo viršutinio ašmens ketvirčio tam tikslui panaudojimo (XVI). Tai užkirs kelią trimerio atmushimui operatoriaus link jeigu ašmuo darbo metu užsiblokuos.

Petnešos leidžia avarijos atveju trimerj atkabinti. Tuo tikslu, montuojant reikia patraukti raudoną juostą. Trimeris bus atkabintas kartu su petnešų užkabinimu. Prieš pradedant darbą užkabinimą reikia atkabinti nuo trimerio atkabos, o po to prikabinti jį prie petnešų (XVII). Trimerį atkabinant nuo petnešų avarine tvarka, trimeris gali stuktelėti į pagrindą. Po kiekvieno avarine tvarka atliekamo trimerio atkabinimo nuo petnešų, reikia jį apžiūrėti ar néra pažeidimų ir jeigu yra - pašalinti juos prieš pakartotinai pradedant darbą.

TRIMERIO KONSERVAVIMAS

Prieš pradedant bet kurią iš žemiau aprašytų procedūrų, visų pirma reikia trimerį išjungti.

Įsitikinti, kad variklis yra ataušintas. Atsitiktiniam trimerio jjungimui išvengti, aukštos įtampos laidą reikia atjungti nuo uždegimo žvakės.

LT

Uždegimo žvakės keitimas ir konservavimas (XVIII)

Nuimti žvakės dangtį. Nuimti žvakės guminį kontakto dangtį, atjunkti laidą ir atsukti žvakę žvakių veržliarakčiu.

Patikrinti žvakės elektrodų būklę. Atstumas tarp elektrodų turėtų būti nuo 0,6 iki 0,7 mm. Jei pastebima užteršimas, pabandyti išvalyti žvakės elektrodus su žalvario vielos šepečiu. Jei valymas neteikia laukiamų rezultatų - pakeisti žvakę nauja. Žvakių būklę patikrinkite ne rečiau kaip kartą per mėnesį.

Oro fi ltro konservavimas (XIX)

Oro fi Itro konservavimą reikia atlikti po kiekvieno trimerio panaudojimo.

Atsukti fi Itro dangčio varžta ir nuimti dangtį.

Ištraukti fi ltrą ir išskalauti jį šiltame vandenyje su muilo priedu.

Filtrą išdžiovinti ir įstatyti į jam skirtą vietą.

Prisukti fi ltro gaubtą.

Kiti konservavimo veiksmai

Po kiekvieno panaudojimo reikia patikrinti bendrą trimerio būklę. Pasilaisvinusius varžtinius sujungimus reikia prisukti. Patikrinti ar néra kuro ištekėjimų. Patikrinti ventiliacinių angų švarumą. Patikrinti, ar visi trimerio gaubtai ir korpusas yra geroje techninėje būklėje, neturi įtrūkimų arba kitokių pažeidimų. Prieš imantis tolesnio darbo visus pastebėtus trūkumus reikia pašalinti.

Duslintuvo ir išmetimo dujų sistemos konservavimas

Priklausomai nuo panaudoto kuro, alyvos ir sudedamujų komponentų santykio mišinyje, - duslintuve ir dujų išmetimo sistemoje gali kauptis nuogaros arba suodžiai.

Tai gali sukelti jrenginio našumo sumažėjimą. Pradiniam našumui sugražinti, jrenginį reikia atiduoti į gamintojo autorizuotą servisą.

Pjovimo valo keitimas (XX)

Iš trimerio veleno atsukti ritės gaubtą. Nuspausti tuo pat metu abu ritės gaubto blokuotės mygtukus ir ištraukti rite iš gaubto. Iš rites pašalinti seno valo likučius. Ritę, ritės gaubtą, spyruoklę ir tvirtinimo varžtą išvalyti nuo žolės nuopjovų, žemės ir kitų teršalų.

Paruošti valo atkarpą, kurios diametras ir ilgis atitinka techninių duomenų lentelėje nurodytus duomenis. Valo atkarpos vidurinę dalį perkišti per plyšį pertvaroje tarp dviejų rītes dalių. Užvynioti valą ant abiejų rītes dalių priešinga laikrodžio rodyklės sukimuisi kryptimi. Už plyšio palikti maždaug 15 cm valo, kurį reikia perkišti per angas korpuse. Uždaryti rīte gaubte. Sumontuoti rīte su valu pagal punkte „Trimerio parengimas darbui“ aprašyta procedūra.

Motorinio trimerio sandèliavimas

Tinkamas trimerio užkonservavimas prieš paliekant jj sandėliuoti, leis ilgiau ir be avarių trimerį eksploatuoti.

Prieš trimerj per ilgesnji laiką sandėliuojant, reikia kuro baką ir kuro įrangą visiškai ištuštinti.

Patikrinti kuro jrangos būklę nustatant ar néra kuro ištekėjimų. Nesandarumų nustatymo atveju, prieš pradedant trimerį sandėliuoti reikia juos pašalinti. Tuo tikslu trimerį reikia atiduoti į autorizuotą serviso punktą.

Ištuštinti kuro baką, pavyzdžiui prieinamo rinkoje plastmasinio kurui pumpuoti skirto siurbliuko pagalba.

Paleisti variklj ir leisti jam veikti tuščios eigos režime, kol pats išsijungs. Tai leis išvalyti karbiuratorių iš kuro likučių.

Leisti, kad variklis atauštu.

Išsukti uždegimo žvake. Per angą jpilti vieną šaukštelj dvitakčiams varikliams skirtos alyvos. Kelis kartus atsargiai patraukti už paleidimo virvutės, tai leis paskleisti alyvą degimo kameroje. Atgal jsukti uždegimo žvake.

Nuvalyti trimerj nuo žolės likučių, žemės ir kitų nešvarumų. Įrenginį sandėliuoti vėsioje ir sausoje, gerai ventiliuojamoje vietoje.

Atokiai nuo galimų užsidegimo šaltinių. Įrenginį sandėliuoti sausoje, uždaroje, tinkamai apsaugotoje nuo pašalinių asmenų, ypač vaikų prieigos, vietoje.
