GEBRUIKSAANWIJZING HNU61425B BEKO

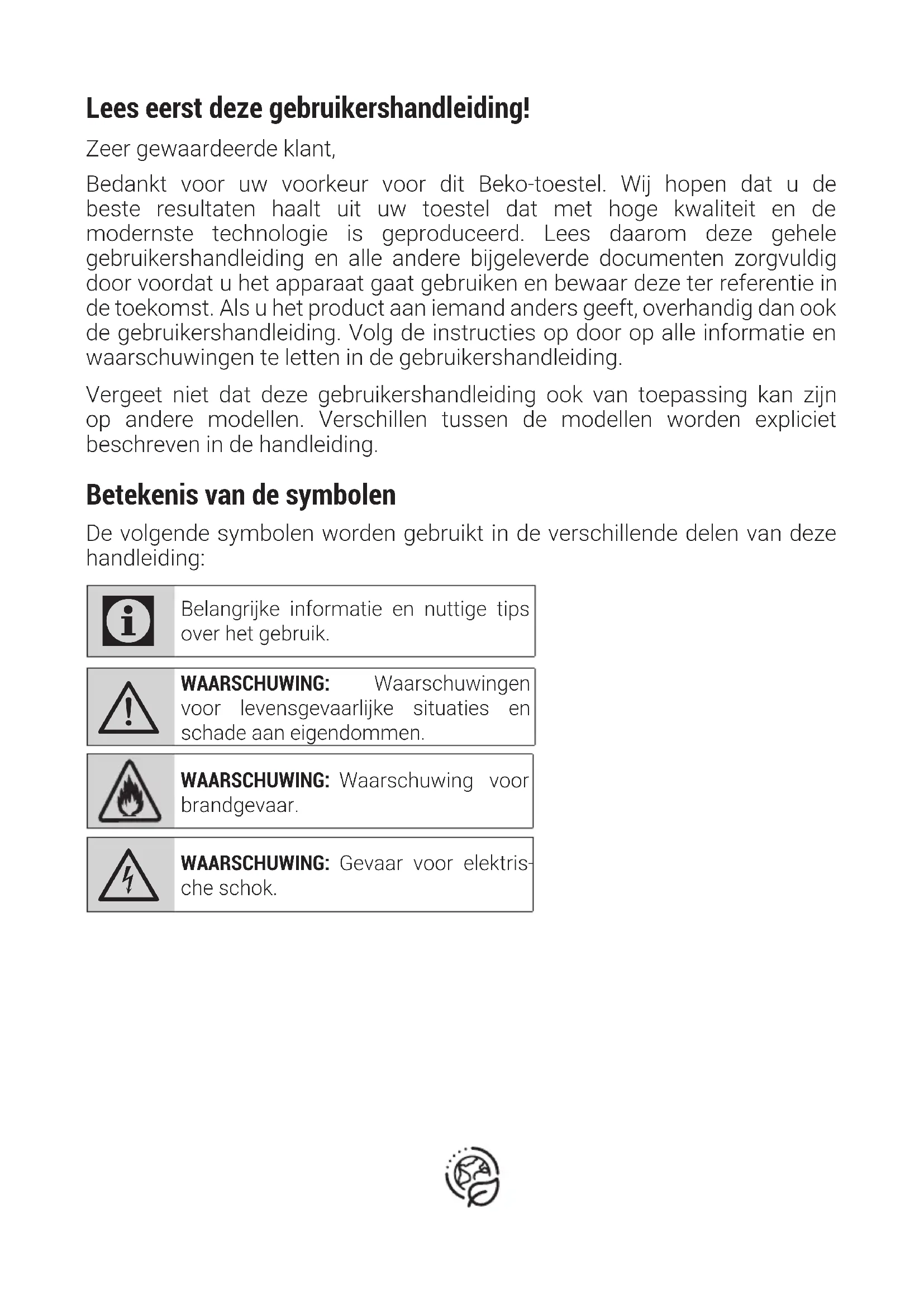

Belangrijke informatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situaties en schade aan eigendommen. WAARSCHUWING: Waarschuwing voor brandgevaar.

WAARSCHUWING: Gevaar voor elektris- che schok.Afzuigkap / Gebruikershandleiding 89 / NL

1.1 Algemene veiligheid

Belangrijke veiligheidsins- tructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen tegen het ri- sico op brand, elektrische schok, blootstelling aan lekkende magnetronstra- len, persoonlijk letsel of materiële schade. Het niet opvolgen van deze instruc- ties maakt elke garantie ongeldig.

• Beko-producten voldoen aan de van toepassing zijnde veiligheidsnormen; daarom moet in het geval van beschadiging aan het apparaat of het stro- omsnoer dit worden ge- repareerd of vervangen door de dealer, het servi- cecentrum of een specia- list en erkende service om elk gevaar te vermijden. Verkeerd of niet-gekwali- ficeerd reparatiewerk kan gevaarlijk zijn en een risico vormen voor de gebruiker.

• Dit apparaat is bedoeld voor huishoudelijk ge- bruik en vergelijkbare toe- passingen zoals: – personeelskeukens in winkels, kantoren en andere werkomgevin- gen; – boerderijen; – bij klanten in hotels en andere types van over- nachtingsomgevingen; – omgevingen van het type bed-and-break- fast.

• Gebruik dit apparaat uit- sluitend voor het beoogde doel zoals beschreven in deze handleiding.

• De producent kan niet aansprakelijk worden ge- houden voor schade die is ontstaan door ongesc- hikte installaties of onjuist gebruik van het product.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, 1 Belangrijke veiligheids- en milieu-instructies90 / NL Afzuigkap / Gebruikershandleiding zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toe- zicht staan of instructies hebben gekregen betre- ffende het veilige gebruik van het apparaat en op de hoogte zijn van de betrok- ken gevaren.

• Laat kinderen niet met het apparaat spelen. Reiniging en gebruikersonderhoud dienen niet zonder toezi- cht door kinderen uitge- voerd te worden.

• De minimale afstand tus- sen het ondersteunende oppervlak voor het kookge- rei op de kookplaat en het laagste gedeelte van uw product moet minstens 65 cm zijn.

• Als de installatie-instruc- ties voor het gasfornuis een grotere afstand aan- geeft, dient hier rekening mee te worden gehouden.

• Zorg ervoor dat uw net- stroom overeenkomt met de informatie die staat op het typeplaatje van het ap- paraat.

• Gebruik het apparaat nooit als de stroomkabel of het apparaat zelf beschadigd is.

• Vermijd schade aan de stroomkabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.

• Gebruik het apparaat uit- sluitend met een geaard stopcontact. WAARSCHUWING: Sluit het apparaat niet op het stro- omnetwerk aan totdat de installatie volledig is afge- rond.

• Plaats het apparaat zo- danig dat de stekker altijd toegankelijk is.

• De verlichting na langdu- rige werking niet aanra- ken. De lampen zijn heet en kunnen uw handen ver- branden. 1 Belangrijke veiligheids- en milieu-instructiesAfzuigkap / Gebruikershandleiding 91 / NL

• Volg de voorschriften op die door de deskundige autoriteiten zijn bepaald wat betreft de luchtafvoer (deze waarschuwing is niet van toepassing bij ge- bruik zonder rookkanaal).

• Zet het apparaat aan nadat er een pan op de kookplaat is gezet. An- ders kan de hoge warmte in sommige delen van uw product vervorming vero- orzaken.

• Zet de kookplaat uit voor- dat u de pan van de kook- plaat haalt.

• Laat geen hete olie achter op de kookplaat. Pannen met hete olie kunnen in brand vliegen.

• Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.

• Vetfilters moeten mins- tens eens per maand worden vervangen. Ko- olstoffilters moeten mins- tens eens per 3 maanden worden vervangen.

• Het product moet wor- den gereinigd in ove- reenstemming met de gebruikershandleiding. Als bij reiniging de gebrui- kershandleiding niet wordt opgevolgd, kan er bran- dgevaar ontstaan.

• Gebruik in plaats van het huidige filter geen filter- materialen die niet vuur- bestendig zijn.

• Gebruik alleen de originele onderdelen of onderdelen aanbevolen door de fabri- kant.

• Gebruik het product niet zonder filter en verwijder de filters niet als het pro- duct in werking is.

• In het geval er vlammen ontstaan, schakelt u uw apparaat en kooktoestel- len uit.

• Bedek de vlammen als deze ontstaan en blus ze nooit met water.

• Trek de stekker van het ap- 1 Belangrijke veiligheids- en milieu-instructies92 / NL Afzuigkap / Gebruikershandleiding paraat uit het stopcontact vóór elke reiniging en wan- neer het apparaat niet in gebruik is.

• De negatieve druk in de ruimte mag niet hoger zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en apparaten op een andere energiebron werken, maar de stroom tegelijkertijd in werking is.

• In de ruimte waar het appa- raat wordt gebruikt, moeten de uitlaten van apparaten die op olie of gas werken, zoals een kamerverwar- ming, volledig worden geï- soleerd of het apparaat moet van een hermetisch afgesloten type zijn.

• Gebruik om het rookka- naal aan te sluiten pijpen met een diameter van 120 of 150 mm. De pijpaanslui- ting moet zo kort mogelijk zijn en zo min mogelijk el- lebogen hebben.

• Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen. LET OP: Toegankelijke delen kunnen indien gebruikt met kookapparaten heet wor- den.

• De afvoer van het product mag niet worden aan- gesloten op luchtkanalen die een ander soort rook bevatten.

• Er kan onvoldoende ven- tilatie in de ruimte zijn als de afzuigkap voor de elek- trische kookplaat tegelijk wordt gebruikt met de toe- stellen die op gas of an- dere brandstoffen werken (dit is mogelijk niet van toe- passing op apparaten die de lucht uitsluitend terug in de ruimte brengen).

• Op het product geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het product.

• Flambeer niet onder uw product. WAARSCHUWING: Verwijder de beschermende folie vo- 1 Belangrijke veiligheids- en milieu-instructiesAfzuigkap / Gebruikershandleiding 93 / NL 1 Belangrijke veiligheids- en milieu-instructies ordat u de afzuigkap instal- leert.

• Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge vlammen be- vinden.

• Frituurpannen moeten tij- dens gebruik voortdurend onder toezicht staan: over- verhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm

en verwerking van afvalproducten: Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product he- eft een classificatiesymbool voor verwer- king van elektrische en elektronische ap- paratuur (WEEE). Dit symbool geeft aan dat dit product niet met ander huis- houdelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het gebruikte apparaat moet worden geretourneerd naar het officiële inzamelpunt voor recy- cling van elektrische en elektronische ap- paraten. Om deze inzamelpunten te vin- den kunt u contact opnemen met uw lo- kale autoriteiten of detailhandelaar waar het product werd verkocht. leder huis- houden voert een belangrijke rol uit in te- rugwinnen en recycling van oude appara- tuur. Een juiste afvalbehandeling levert een bijdrage ter voorkoming van de ne- gatieve gevolgen voor het milieu en de volksgezondheid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zijn gemaakt uit recy- cleerbare materialen in overe- enstemming met onze nationale milieuverordeningen. Gooi de verpak- kingsmaterialen niet samen met het huishoudelijk afval of ander afval weg. Breng ze naar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.94 / NL Afzuigkap / Gebruikershandleiding

Model HNU 61425 B Toevoerspanning 220-240 V 50 Hz Lampvermogen 5 W Motorvermogen 115 W Luchtstroom – 3. Niveau 415 m³/h Motor isolatieklasse KLASSE F Isolatieklasse KLASSE II 2 Algemeen uiterlijk

286Afzuigkap / Gebruikershandleiding 95 / NL

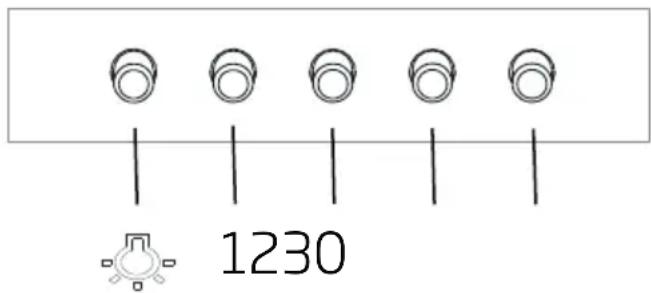

3.1 Het gebruik van de

De kap is uitgerust met een mechanis- che bediening.

• Druk op “0” om de afzuigkap uit te sc- hakelen.

• Druk op “1” om de afzuigkap in te scha- kelen aan een minimumsnelheid.

• Druk op “2” om de afzuigkap in te scha- kelen aan een minimumsnelheid.

• Druk op “3” om de afzuigkap in te scha- kelen aan een maximumsnelheid.

• Druk op de knop - om de lichten uit te schakelen. Druk de knop opnieuw in om de verlichting uit te schakelen.

3.2 Energie-efficiënt gebruik

• Wanneer u uw apparaat gebruikt, moet u de snelheidsinstellingen aanpassen aan de intensiteit van de damp en de geur, om energie te besparen.

• Gebruik lage snelheden (1-2) onder nor- male omstandigheden, en hoge snelhe- den (3) voor intense geur en damp.

• De lampen op de afzuigkap zijn geplaatst voor het verlichten van de kookzone.

• Het gebruik ervan voor milieuverlichting moet leiden tot onnodige energie-uitga- ven en onvoldoende verlichting.

• Om uw apparaat minder energie te doen verbruiken, moet u het aan het laagste snelheidsniveau inschakelen. 3 Het gebruik van het apparaat

• Uw apparaat zal het energieverbruik verminderen aangezien het efficiënter zal werken als u voldoende luchtinlaat voorziet.

• Stel uw apparaat in op het intense zuig- vermogensniveaus voor de vorming van stoom, in situaties waar u weet dat er veel stoom zal ontstaan. U kunt uw energieverbruik dus verminderen door uw apparaat gedurende kortere perio- den te gebruiken aangezien het vol- doende luchtinlaat zal hebben.

• Houd de deksels van kookgerei geslo- ten om de evolutie van stoom te ver- minderen.

3.3 De bediening van de afzuigkap

• Uw toestel bevat een motor met versc- hillende snelheden.

• Voor betere prestaties raden wij aan om lage snelheden te gebruiken onder normale omstandigheden en hoge snelheden in geval van sterke geuren en intense dampen.

• U kunt uw apparaat starten door op de gewenste snelheidsinsteltoets te druk- ken. (1, 2, 3).

• U kunt het kookgedeelte verlichten door op de lamp ( ) te drukken.

3.4 Vervanging van de lamp

De led-strook wordt gebruikt in het pro- duct 5 W. Voor de start van de vervan- ging van de verlichting moet u de stroom ontkoppelen. In het geval van een afzuigkap met een led-paneel moet het licht worden vervan- gen door een correct gelicentieerd perso- on (bv. een elektricien) of moet de fout worden gemeld aan een geautoriseerd servicecentrum.96 / NLAfzuigkap / Gebruikershandleiding 3 Het gebruik van het apparaat

• U moet de stroomtoevoer van de afzuigkap uitscha-kelen voor u de lampen ver-vangt. • Raak de lampen niet aan als ze warm zijn. • Zorg ervoor de vervangen lamp niet rechtstreeks aan te raken met de handen. U kunt lampen kopen bij geautoriseerde service ver-tegenwoordigers. Lamp Lampvermogen 5 W Houder / Stopcontact NS39-G2Lampspanning220 – 240 WAfmeting300 x 26 mmLichtstroom420 lmGecorreleerde kleurtemperatuur3800 KDit product bevat een lichtbron van ener-gie efficiëntieklasse “F”.
• De damp wordt afgezo-gen via het rookkanaal, dat aan de aansluitkop op de kap wordt bevestigd. • De diameter van het rookkanaal moet gelijk zijn aan de aansluitring. Bij een horizontale opstelling moet de buis een lichte opwaartse helling hebben (onge-veer 10º), zodat de lucht gemakkelijk de ruimte kan verlaten.

3.6 Bediening zonder

• De lucht wordt door het koolstoffilter gefilterd en in de ruimte gerecircu-leerd. Koolstoffilter wordt gebruikt wanneer het on-mogelijk is om een rookgasafvoer in huis te gebruiken. • Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter. • Het aluminium vetfilter verwijderen. Om het koolstoffilter te installeren, plaatst u het filter op de lipjes door het te centreren op het kunststofstuk aan beide zijden van het ventilatorhuis. draai het vast door naar rechts of naar links te draaien. • Het aluminium vetfilter vervangen.Afzuigkap / Gebruikershandleiding97 / NL 4 Reiniging en onderhoud «Het apparaat moet regelmatig wor-den gereinigd en onderhouden. Als het apparaat niet schoon wordt ge-houden, zal dit de nuttige levens-duur van het apparaat beïnvloeden. Volg de instructies in de handleiding voor de reiniging en het onderhoud.» Trek de stekker uit het stop-contact of zet de schakelaar uit voordat u het product rei-nigt en onderhoudt.Niet-naleving van de voorzie-ningen geassocieerd met de reiniging van het apparaat en de vervanging van de fil-ters kan resulteren in brand-risico. Om die reden is het aanbevolen de hier vermelde richtlijnen te volgen. De fabri-kant is niet verantwoordelijk voor schade aan de motor of brand veroorzaakt door een incorrect gebruik.Reinig uitsluitend met een doek die is vo-chtig gemaakt in een neutraal reinigings-middel. Niet reinigen met gereedschap of instrumenten. Gebruik geen schuren-de producten. Gebruik geen alcohol.

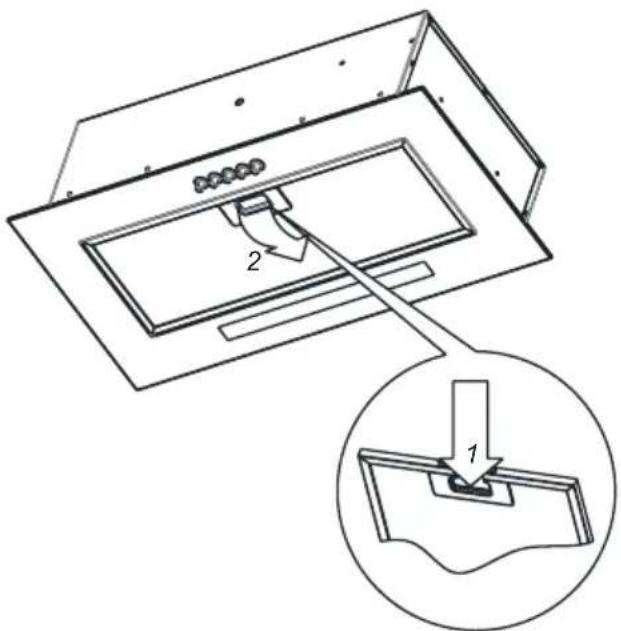

4.1 Reinigen van aluminium

oliefilter Dit filter houdt de oliedeeltjes in de lucht vast. Aluminium oliefilters kunnen van kleur veranderen als ze worden gewas-sen; dit is normaal en vereist geen ver-vanging van uw aluminium oliefilters.

U mag het aluminium vetfilter ook wassen in de wasmachi- ne.

OPGELET: Bij normaal gebruik dient u uw aluminium vetfilter één keer per maand te rei-nigen.

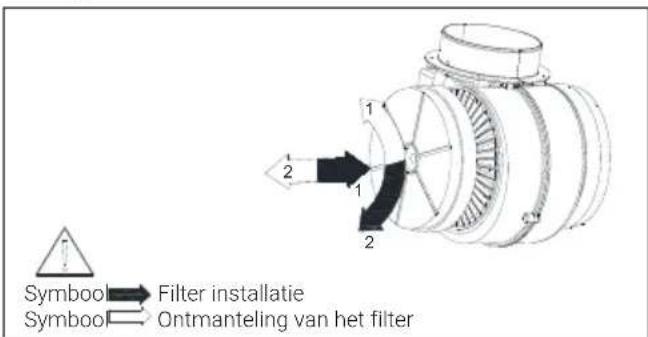

4.2 Vervanging van de

koolstoffilters Geurverwijderende filters bevatten hout-skool (actieve kool). Vetfilters moeten in het product worden geïnstalleerd, onge-acht of er al dan niet koolstoffilters wor-den gebruikt. Symbol Filter installation Symbol Filter dismanting

Symbool SymboolFilter installatieOntmanteling van het filter98 / NL Afzuigkap / Gebruikershandleiding 5 De installatie van het apparaat

WAARSCHUWING: Lees de vei- ligheidsinformatie in de ge- bruikershandleiding voordat u met de installatie begint.

WAARSCHUWING: Het niet in- stalleren met schroeven en stabilisatoren in overeens- temming met deze instruc- ties kan leiden tot elektrische schokken. Neem voor de installatie van de kap contact op met de dichtstbijzijnde geau- toriseerde service. Het is de verantwoordelijkheid van de klant om de locatie en de elektrische in- stallatie van de kap voor te bereiden.

5.1 Positie van het apparaat

• De afstand tussen het kooktoestel en de afzuigkap moet vóór de montage in acht worden genomen. Deze afstand moet 65 cm bedragen.

• Bij gasfornuizen moet de afstand tot het oppervlak van het rooster worden gemeten, van het glazen oppervlak voor elektrische fornuizen. Gas stoves L ≥ 65 cm Electric stoves L ≥ 65 cm

• Koolstoffilter mag nooit worden gewassen.

• Vervang de koolstoffilters eens in de 3 maanden.

• Het koolstoffilter is verkrij- gbaar bij de geautoriseerde diensten. 4 Reiniging en onderhoudAfzuigkap / Gebruikershandleiding 99 / NL 5 De installatie van het apparaat

4. Gebruikershandleiding

5. Ventilatiekleppen

5.3 Installatie van het apparaat

1. Bereid de kast voor op de installatie

van de afzuigkap, snijd de opening in de onderzijde van de kast zoals aange- geven in de tekening. Voorbereiding van de kast

Omlijning van het glas vooraan Uitgesneden opening Kastdeur

2. Verwijder de vetfilters

3. Voer de afzuigkap voorzichtig in de na-

uwkeurig uitgesneden opening, houd de afzuigkap met een hand vast of vra- ag een bijkomende persoon om hulp. Schroef de bouten / schroeven vast, waarbij u opteert voor een montage a-bevestiging aan de bovenzijde van de kast of b-bevestiging aan de zijkant van de kast. Installatie van de afzuigkap - versie met montage aan de bovenzijde Hmin=160/235 Hmax=165/240

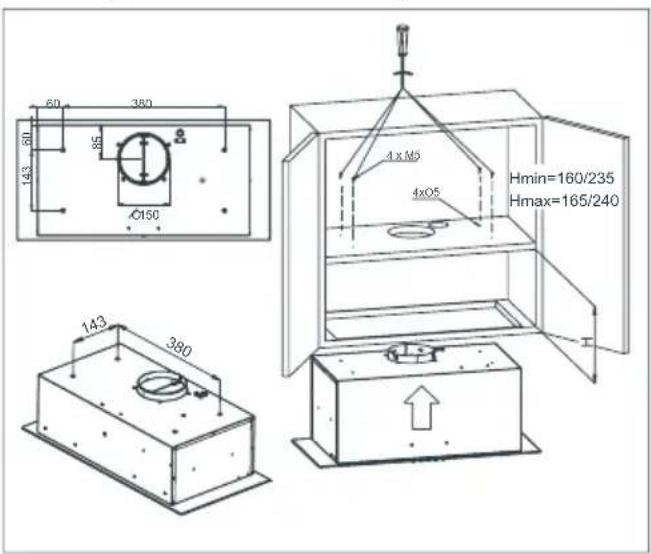

4. Wanneer u de afzuigkap aan de boven-

zijde van de kast bevestigt, moet u de openingen in de legplank van de kast voorbereiden in overeenstemming met de afmetingen zoals aangetoond in de tekening. Hoewel, in het geval van de montage aan de zijkant moeten de zijplaten worden voorbereid zoals beschreven in100 / NL Afzuigkap / Gebruikershandleiding Installatie van de afzuigkap - versie met montage aan de zijkanten Cabinet door Hood Bottom of the cabinet Side panel

Houten schroeven Kastdeur Zijpaneel* Afzuigkap Onderzijde van de kast 4 x Ø4 - montageopeningen

• De lijsten aan de zijkant zijn niet inbegrepen in de set Ze moeten worden geselecteerd afhankelijk van de afmetingen van de kast D - interne breedte van de kast [mm] g=(D-500)/2 [mm] - breedte van het zijpaneel

5.4 Elektrische aansluitingen

De netvoeding moet overeenstemmen met de spanning vermeld op het plaatje in de afzuigkap. Als de afzuigkap is voor- zien van een stekker moet u deze in een stopcontact steken dat conform is met de geldige vereisten en dat gemakkelijk toegankelijk is. Als de afzuigkap niet vo- orzien is van een stekker moet de instal- latie van de afzuigkap worden uitgevoerd door een geautoriseerde persoon (bijv. een elektricien).

• Als u van plan bent het apparaat gedu- rende een lange periode niet te gebrui- ken, ruim het dan zorgvuldig op.

• Zorg ervoor dat het apparaat los is van het stopcontact, volledig is afgekoeld en compleet droog is.

• Bewaar het apparaat op een koele en droge plaats.

• Bewaar het apparaat buiten het bereik van kinderen.

5.6 Hantering en transport

• Wanneer u het apparaat hanteert en verplaatst, moet u het in de originele verpakking dragen.

• De verpakking van het apparaat beschermt het tegen fysieke schade.

• Plaats geen zware lasten op het appa- raat of op de verpakking. Het apparaat kan worden beschadigd. 5 De installatie van het apparaatAfzuigkap / Gebruikershandleiding 101 / NL 6 Probleemoplossing Probleemoplossing Reden Help Het product werkt niet. Controleer uw zekering. Uw zekering is mogelijk afgesloten, schakel ze in. Het product werkt niet. Controleer de elektrische aansluiting. De netspanning moet tussen 220-240 V bedragen. Het product werkt niet. Controleer de elektrische aansluiting. Controleer of de andere producten in uw keuken werken. De lamp werkt niet. Controleer de elektrische aansluiting. De netspanning moet tussen 220-240 V bedragen. De lamp werkt niet. Controleer de schakelaar van de lamp. De lampschakelaar moet in de "Aan" positie staan. De lamp werkt niet. Controleer de lampen. De lampen van het product mogen niet defect zijn. De luchtinlaat van het product is slecht. Controleer het aluminium filter. Het aluminium oliefilter moet één maal per maand worden gewassen bij norma- al gebruik. De luchtinlaat van het product is slecht. Controleer het luchtuitlaat rookkanaal. Het luchtuitlaat rookkanaal moet in de "Aan" positie staan. De luchtinlaat van het product is slecht. Controleer het koolstoffilter. Voor producten met koolstoffilters moet het filter normaal gezien elke drie maan- den worden vervangen.Slijtage door normaal gebruik U heeft een Beko of Grundig Groot huishoudelijk product gekocht waarvan u bij goed gebruik vele jaren plezier kunt hebben. Goed gebruik betekent dat u de instructies in de gebruiksaanwijzing toepast, vooral die over de wijze van gebruik en onderhoud. Dit is erg belangrijk voor een goede werking van het product, ook op de lange termijn. Daarnaast moet u er rekening mee houden dat elk product slijtagegevoelige onderdelen bevat. Sommige onderdelen slijten pas nadat de normale levensduur van het product voorbij is. Andere onderdelen slijten eerder, al voordat de normale levensduur van het product voorbij is. Het is met die onderdelen net als met een auto: ruitenwissers en banden moeten vaak al na enkele jaren worden vervangen, terwijl de auto zelf nog heel veel jaren mee kan. Bij elektrisch-huishoudelijke apparaten kan bijvoorbeeld worden gedacht aan de volgende slijtagegevoelige onderdelen:

• bewegende delen (zoals motor, scharnier, wieltjes)

• elektronica-modules (zoals printplaat, sensoren, verlichting)

• kunststof- en rubberen delen (zoals deurrubber, reservoirs, geleiders)
