NAUDOJIMO INSTRUKCIJA HNU61425B BEKO

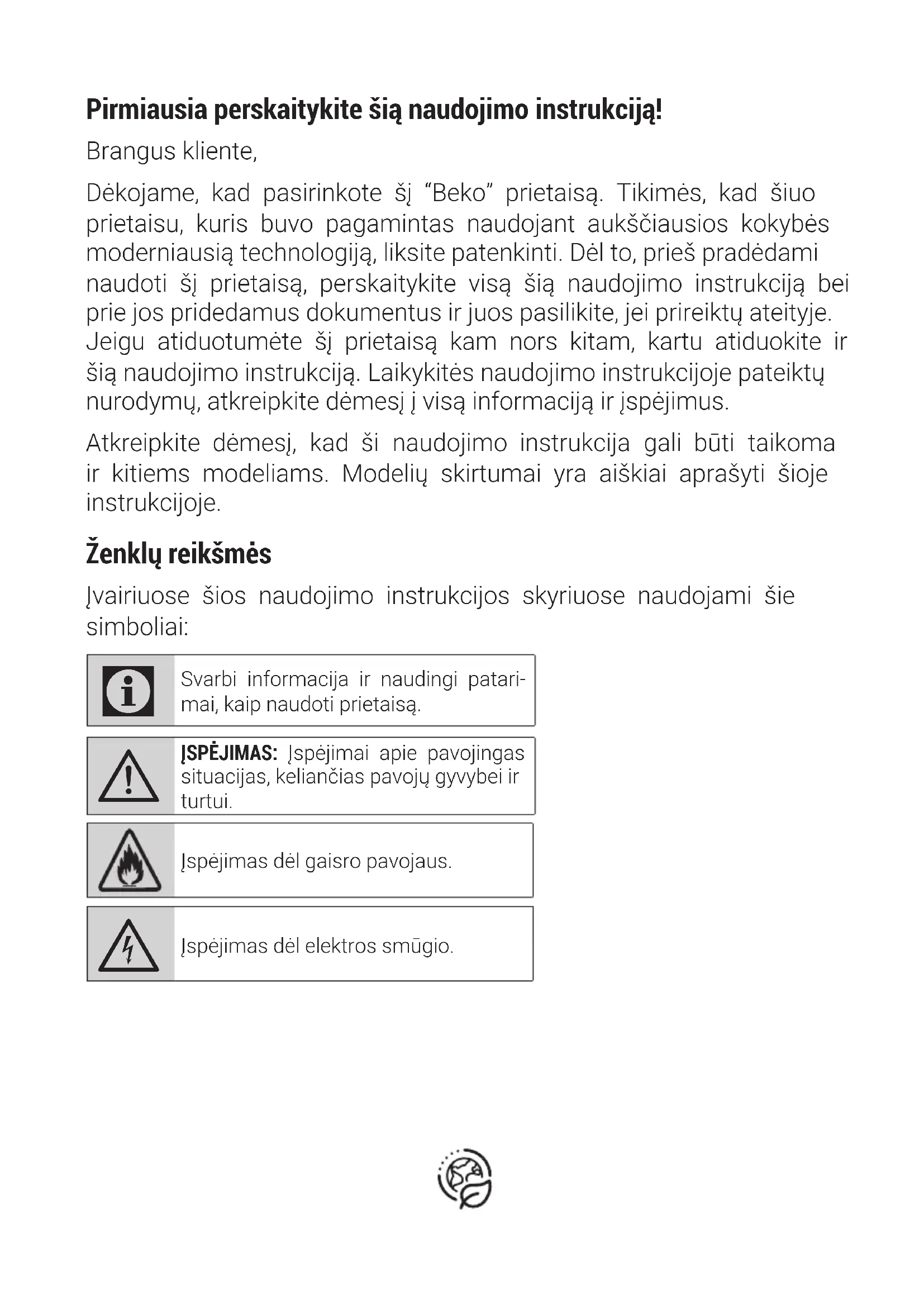

Svarbi informacija ir naudingi patari- mai, kaip naudoti prietaisą.

ĮSPĖJIMAS: Įspėjimai apie pavojingas situacijas, keliančias pavojų gyvybei ir turtui. Įspėjimas dėl gaisro pavojaus.

Įspėjimas dėl elektros smūgio.60 / LT Gartraukis / Naudojimo instrukcija

1.1 Bendrieji saugos reika-

lavimai Svarbios saugos instruk- cijos Atidžiai perskaitykite ir pasilikite ateičiai Šiame skyriuje pateikiama sau- gos informacija, kuri pa- dės išvengti gaisro, elek- tros smūgio, mikrobangų krosnelės spinduliuojamos energijos poveikio pavo- jaus, susižeidimų ar mate- rialinės žalos. Jei nesilaiky- site šių instrukcijų, nebe- bus taikoma garantija.

• „Beko“ gaminiai atitinka galiojančius saugos stan- dartus, todėl, jeigu prie- taisas arba jo maitinimo laidas būtų pažeistas, jį privalo paleisti platinto- jas, aptarnavimo centras ar specialistas arba bet kuris kitas įgaliotasis at- stovas, kad būtų išvengta bet kokių pavojų. Klaidingi arba netinkami remonto darbai gali kelti pavojų ir riziką vartotojui.

• Šis įrenginys yra skirtas naudoti buitiniams ir pa- našiems tikslams, pvz.: – darbuotojų valgomuo- siuose, pavyzdžiui, par- duotuvėse, biuruose ir kitoje darbo aplinkoje; – ūkininkų gyvenamuo- siuose namuose; – klientams viešbučiuose ir kitoje gyvenamojo ap- linkoje; – viešbučiuose, kuriose siūloma nakvynė su pusryčiais.

• Prietaisą naudokite tik pagal paskirtį, aprašytą šiose naudojimo instruk- cijose.

• Gamintojas neatsako už žalą, patirtą dėl netinkamo gaminio įrengimo ar nau- dojimo.

• Šį prietaisą leidžiama nau- doti vaikams nuo 8 metų amžiaus ir asmenims, tu- rintiems fizinių, jutimo ar psichinių negalių, arba ne- turintiems patirties ir žinių, kaip naudoti šį prietaisą, su sąlyga, kad jie bus pri- 1 Svarbios saugos ir aplinkos apsaugos taisyklėsGartraukis / Naudojimo instrukcija 61 / LT žiūrimi arba išmokyti, kaip saugiai naudoti šį prie- taisą, ir supras atitinka- mus pavojus.

• Neleiskite vaikams žaisti su šiuo prietaisu. Nepri- žiūrimi vaikai negali atlikti valymo ir naudotojo atlie- kamų techninės priežiūros darbų.

• Mažiausias atstumas tarp kaitlentės virimo indų at- raminio paviršiaus ir že- miausios gaminio dalies turi būti bent 65 cm.

• Jei dujinės kaitlentės montavimo instrukcijose nurodytas didesnis atstu- mas, reikia į jį atsižvelgti.

• Pasirūpinkite, kad jūsų elektros tinklo duomenys atitiktų prietaiso kategori- jos plokštelėje nurodytus duomenis.

• Niekada nenaudokite prie- taiso, jeigu šis yra suga- dintas arba pažeistas jo maitinimo laidas.

• Saugokite maitinimo laidą, kad jis nebūtų suspaustas, užlenktas arba trinamas į aštrius kraštus. Saugo- kite maitinimo kabelį nuo įkaitusių paviršių ir atviros ugnies.

• Prietaisą junkite tik prie įžeminto elektros lizdo. ĮSPĖJIMAS: Nejunkite prie- taiso prie elektros tinklo, kol jis nėra visiškai sumon- tuotas.

• Prietaisą pastatykite taip, kad elektros kištukas visada būtų pasiekiamas.

• Nelieskite lempučių, jeigu jos ilgai švietė. Jos bus karštos, dėl to galite nusi- deginti rankas.

• Laikykitės kompetentingų valdžios institucijų nus- tatytų taisyklių dėl ištrau- kiamojo oro išleidimo (šis įspėjimas netaikomas, jeigu prietaisas naudoja- mas be dūmtraukio).

• Įjunkite prietaisą po to, kai pastatysite ant kaitvietės puodą, keptuvę ir t.t. Prie- šingu atveju dėl didelio karščio kai kurios jūsų 1 Svarbios saugos ir aplinkos apsaugos taisyklės62 / LT Gartraukis / Naudojimo instrukcija gaminio dalys gali defor- muotis.

• Išjunkite kaitvietę prieš nuimdami nuo jos puodą, keptuvę ir t.t.

• Nepalikite ant kaitvietės karšto aliejaus. Keptuvės su karštu aliejumi gali tapti užsidegimo priežastimi.

• Atkreipkite dėmesį į užuo- laidas ir uždangalus, nes kepant, pvz., bulvių šiau- delius, aliejus gali užsi- liepsnoti.

• Riebalų filtrą reikia keisti bent kartą per mėnesį. An- glies filtrą reikia keisti bent kartą per 3 mėnesius.

• Gaminys turi būti valomas pagal naudojimo instruk- ciją. Jei valymas atliktas ne pagal naudojimo ins- trukciją, gali kilti gaisro pa- vojus.

• Vietoje dabartinio filtro nenaudokite ugniai ne- atsparių filtravimo me- džiagų.

• Naudokite tik originalias arba gamintojo rekomen- duojamas dalis.

• Nenaudokite prietaiso be filtro ir neišimkite filtrų iš veikiančio prietaiso.

• Atsiradus liepsnai, išjun- kite gaminį ir maisto ga- minimo prietaisus.

• Atsiradus liepsnai, ją už- denkite ir jokiu būdu nege- sinkite vandeniu.

• Jeigu prietaiso nenaudo- jate arba prieš jį valydami, atjunkite jį nuo elektros tinklo.

• Patalpoje, kurioje vienu metu veikia virš elektrinės kaitlentės montuojamas garų rinktuvas ir kiti, ne elektra maitinami prietai- sai, neigiamas slėgis neturi viršyti 4 Pa (4 x 10 bar).

• Patalpoje, kurioje naudo- jamas prietaisas, mazutu arba dujomis kūrenamų prietaisų, pvz., šildytuvo, išmetamos dujos privalo būti visiškai izoliuotos arba tokie prietaisai pri- valo būti hermetiški.

• Dūmtraukiui prijungti 1 Svarbios saugos ir aplinkos apsaugos taisyklėsGartraukis / Naudojimo instrukcija 63 / LT naudokite 120 mm arba 150 mm skersmens vamzdžius. Vamzdžio jungtis turi būti kuo trum- pesnė, o alkūnių skaičius – minimalus. Pavojus uždusti! Visas pa- kuotės dalis laikykite vaikams nepasiekiamoje vietoje. ATSARGIAI: Naudojant su maisto gaminimo prietai- sais, liečiamos prietaiso dalys gali įkaisti.

• Gaminio išleidimo vamzdžio negalima jungti prie ortakių, kuriuose yra kitų dūmų.

• Vienu metu patalpoje nau- dojant virš elektrinės kait- lentės montuojamą garų rinktuvą ir dujomis arba kitu kuru kūrenamus prie- taisus ventiliacija gali būti nepakankama (ši nuostata gali būti netaikoma prietai- sams, kurie orą išleidžia tik atgal į patalpą).

• Ant gaminio sudėti daiktai gali nukristi. Nedėkite jokių daiktų ant gaminio.

• Neuždeginėkite po gami- niu.

• ĮSPĖJIMAS: Prieš montuo- dami garų rinktuvą, nuim- kite apsaugines plėveles.

• Niekada nepalikite atvi- ros liepsnos po veikiančiu garų rinktuvu.

• Naudojant gruzdintuves, jas reikia nuolat prižiūrėti: per daug įkaitęs aliejus gali užsiliepsnoti.

1.2 Atitiktis EEĮA direktyvai

ir atitarnavusio gaminio sutvarkymas: Šis gaminys atitinka ES EEĮA direktyvą (2012/19/ES). Šis gaminys žymimas elektros ir elektroninės įrangos atliekų (EEĮA) simboliu. Šis simbolis reiškia, kad, kai produktas tampa nebenaudoja- mas, jo negalima šalinti kartu su kitomis buitinėmis atlieko- mis. Panaudotą prietaisą būti- na pristatyti į elektros ir elektroninių prie- taisų surinkimo ir perdirbimo punktą. Norėdami sužinoti, apie surinkimo ir per- dirbimo punktus - susisiekite su vietos institucijomis arba pardavėju. Kiekvienas atliekame svarbų vaidmenį saugodami gamtą ir perdirbdami senus buitinius prietaisus. Atitinkamas panaudotų buiti- nių prietaisų šalinimas padeda išvengti neigiamos žalos gamtai ir žmogaus svei- katai. 1 Svarbios saugos ir aplinkos apsaugos taisyklės64 / LT Gartraukis / Naudojimo instrukcija

1.3 Atitiktis RoHS direktyvai

Jūsų įsigytas gaminys atitinka ES RoHS direktyvą (2011/65/ES). Jame nėra di- rektyvoje nurodytų kenksmingų ar drau- džiamų medžiagų.

1.4 Informacija apie pakuotę

Šio gaminio pakavimo medžia- gos pagamintos iš pakartotinai panaudojamų medžiagų, atsiž- velgiant į mūsų nacionalinius aplinkosaugos reglamentus. Neišmeskite pakavimo medžiagų kartu su buitinėmis atliekomis arba kitomis šiukšlėmis. Jas atiduokite į vietinių val- džios institucijų nurodytus pakavimo medžiagų surinkimo punktus. 1 Svarbios saugos ir aplinkos apsaugos taisyklės65 / LT Gartraukis / Naudojimo instrukcija 65 / LT

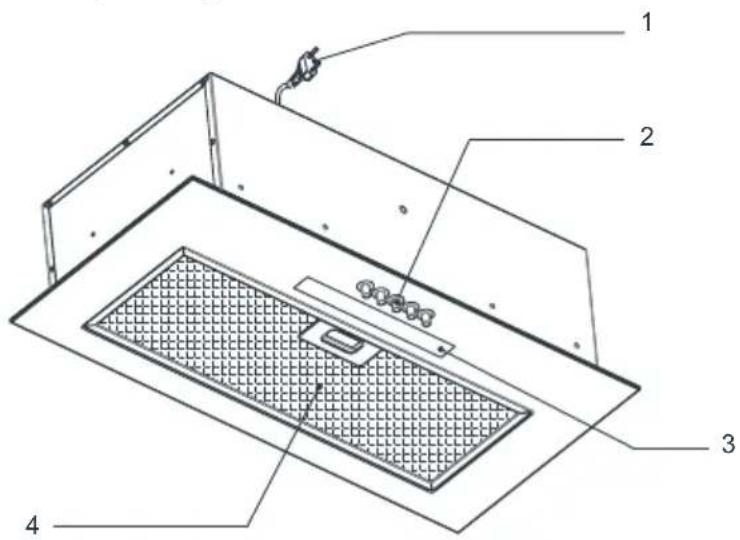

4. Aliumininis riebalų filtras

2.2 Techniniai duomenys

Modelis HNU 61425 B Tiekiama elektros įtampa ir dažnis 220-240 V 50 Hz Lemputės galingumas 5 W Variklio galingumas 115 W Oro srautas – 3. lygis 415 m³/val. Variklio izoliacijos klasė F klasė Izoliacijos klasė II klasė

28666 / LT Gartraukis / Naudojimo instrukcija kad tai ir nodrošināta pietiekama gaisa pieplūde.

3.3 Įrenginio veikimas

• Gartraukis turi keliais greičiais nusta- tomą ventiliatorių su varikliu.

• Kad gartraukis veiktų geriau, įprasto- mis sąlygomis rekomenduojame rink- tis mažą greitį, o kai garų ir dūmų yra daug – didelį greitį.

• Gartraukį galima įjungti spaudžiant no- rimo greičio mygtuką (1, 2, 3).

• Gaminimo zoną galima apšviesti spaudžiant apšvietimo mygtuką .

3.4 Lemputės pakeitimas

Gaminyje naudojama 5 W LED juostelė. Prieš pradėdami bet kokius su šviesos keitimu susijusius darbus, išjunkite mai- tinimą. Jei gaubtas turi LED skydelį, šviesos šal- tinio keitimą reikia patikėti tinkamai licen- cijuotam asmeniui (pvz., elektrikui) arba apie gedimą pranešti įgaliotam aptarna- vimo centrui. Elektros lemputėLemputės galin-gumas 5 W Laikiklis / lizdas NS39-G2

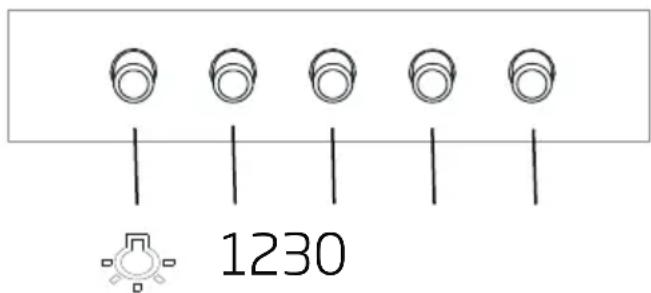

3.1 Perjungiamos svirties

Gartraukis turi mechaninį reguliatorių.

• Paspaudžiant „0“ gartraukis išjungi- amas.

• Paspaudžiant „1“ gartraukis įjungiamas veikti mažiausiu greičiu.

• Paspaudžiant „2“ gartraukis įjungiamas veikti vidutiniu greičiu.

• Paspaudžiant „3“ gartraukis įjungiamas veikti didžiausiu greičiu.

• Norėdami įjungti apšvietimą spauskite mygtuką . Spausdami mygtuką dar kartą apšvietimą išjungsite.

3.2 Energijos efektyvumas

• kai gartraukis veikia, reguliuokite greičio lygį pagal garų ir kvapo intensy- vumą, kad gartraukis be reikalo nenau- dotų energijos.

• Įprastomis sąlygomis rinkitės mažą greitį (1-2), o jei garai ir kvapai yra in- tensyvūs, nustatykite didesnį greitį (3).

• Lemputės gartraukyje yra skirtos apšviesti gaminimo zoną.

• Naudojant šias lemputes kaip virtuvės apšvietimą, bus be reikalo švaistoma energija ir apšvietimas bus netinka- mas.

• Lai jūsu ierīce patērētu mazāk enerģi- jas, izmantojiet tās zemāku ātrumu.

• Jūsu ierīces enerģijas patēriņš sa- mazināsies, jo tā darbosies efektīvāk, 3 Prietaiso naudojimas67 / LT Gartraukis / Naudojimo instrukcija67 / LT 3 Prietaiso naudojimas Lemputės įtampa220 – 240 WDydis300 x 26 mmŠviesos srautas420 lmSusietoji spalvinė temperatūra3800 KŠiame gaminyje yra “F” efektyvumo klasės energijos suvartojimo šviesos šal-tinis.

• Prieš pakeisdami lemputę atjunkite gartraukį nuo mai-tinimo šaltinio. • Nelieskite įkaitusių lem-pučių. • Nelieskite tiesiai rankomis pakeistos lemputė. Lempučių galite įsigyti iš įga-liotųjų aptarnavimo atstovų.

3.5 Naudojimas su dūmtraukiu

• Garai yra pašalinami per dūmtraukio vamzdį, prit-virtintą prie gartraukio jungiamosios galvutės. • Dūmtraukio skersmuo turi atitikti jungi-amojo žiedo skersmenį. Kad oras būtų lengvai ištraukiamas iš patalpos per horizontaliai tvirtinamą vamzdį, vamzdį reikia sumontuoti šiek tiek pakreiptą į viršų (10° kampu).

3.6 Naudojimas be dūmtraukio

• Oras yra filtruojamas per anglies filtrą ir išmetamas atgal į patalpą. Jei namu-ose nėra dūmtraukio, nau-dojamas anglies filtras.
• Jei gartraukis bus naudojamas be dūmtraukio jungties, išimkite iš dūm-traukio adapterio nukreipiklius. • Išimkite aliuminio filtrą. Norėdami sumontuoti anglies filtrą, į įstatykite centre tarp abiejų ventiliatoriaus kor- puso dalių ir užfiksuokite spaustukus. Pritvirtinkite filtrą sukdami spaustukus į kairę arba į dešinę. • Įstatykite aliuminio filtrą.68 / LTGartraukis / Naudojimo instrukcijaIerīcei ir nepieciešama regulāra tīrīšana un apkope. Ja ierīce netiks regulāri tīrīta, tas negatīvi ietekmēs tās kalpošanas ilgumu. Sekojiet tīrīšanas un apkopes instrukci-jām lietotāja rokasgrāmatā. Prieš atlikdami valymo ir prie- žiūros darbus atjunkite prie- taisą arba išjunkite pagrindinį maitinimo jungiklį, arba atsu-kite saugiklį, esantį gartrauky- je. Ja netiks ievērotas prasības par ierīces tīrīšanu un filtru maiņu, tas var radīt ugunsgrēka risku. Tāpēc iesakām sekot šajā sadaļā sniegtajām norādēm. Ražotājs nav atbildīgs par motora bojājumiem un ugunsgrēkiem, kas rodas nepareizas lietošanas rezultātā. Valykite tik neutraliu valymo skysčiu sudrėkinta šluoste. Nevalykite su kitais įrankiais ar instrumentais. Nenaudokite braižančių produktų. Nenaudokite alkoholio.

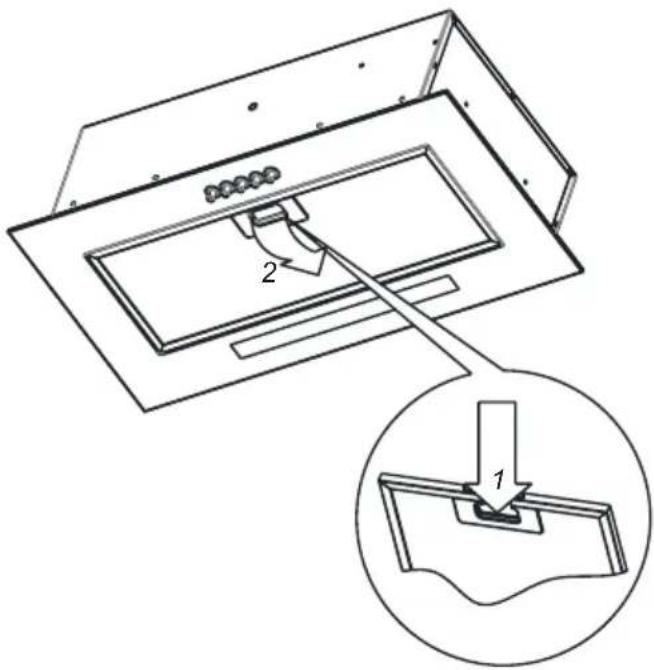

4.1 Aliumininio riebalų filtro

valymas Šis filtras surenka riebalų daleles iš oro. Rekomenduojama filtrą valyti kiekvieną mėnesį, kai jis naudojamas įprastu daž- numu. Iš pradžių išimkite riebalų filtrus. Nuplaukite filtrus su indų plovikliu ir išskalaukite vandeniu, kai išdžiūsta, įs- tatykite atgal. Aliumininiai riebalų filtrai gali pakeisti spalvą plaunant, tai normalu, filtro dėl to keisti nereikia. 4 Valymas ir priežiūra

Aliuminio filtrus taip pat gali-ma plauti indaplovėje. DĖMESIO: Rekomenduojama filtrą valyti kiekvieną mėnesį, kai jis naudojamas įprastu dažnumu.

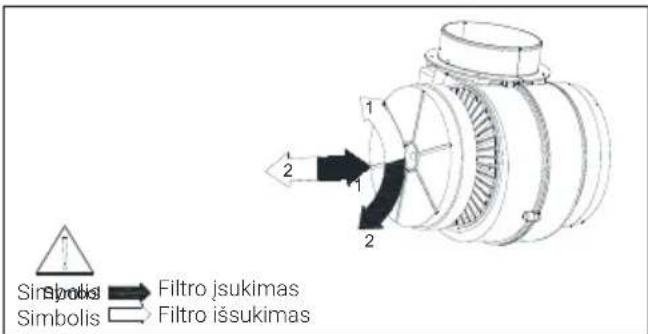

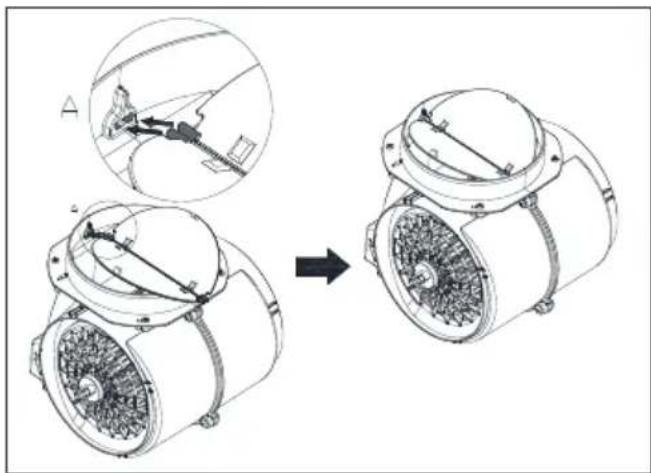

4.2 Anglies filtro keitimas (oro

cirkuliacijos režimu) Ant gartraukio galima įrengti aktyvintos anglies filtrą. Anglies filtras įrengiamas tik tuo atveju, jei gartraukis nėra prijung-tas prie ištraukimo angos. Symbol Filter installation Symbol Filter dismanting

4 Valymas ir priežiūra

DĖMESIO: Prieš pradėdami montuoti perskaitykite naudotojo vadovo saugos informaciją.

DĖMESIO: Neįstačius varžtų ir stabilizatorių pagal šias instrukcijas gali ištikti elektros smūgis. Dėl gartraukio sumontavimo kreipkitės į artimiausią įgaliotąjį techninio aptarnavi- mo centro atstovą. Vartotojas yra atsakingas už vietos, elek- tros ir dujų instaliacijos paruošimą šiam gaminiui.

5.1 Padėties nustatymas

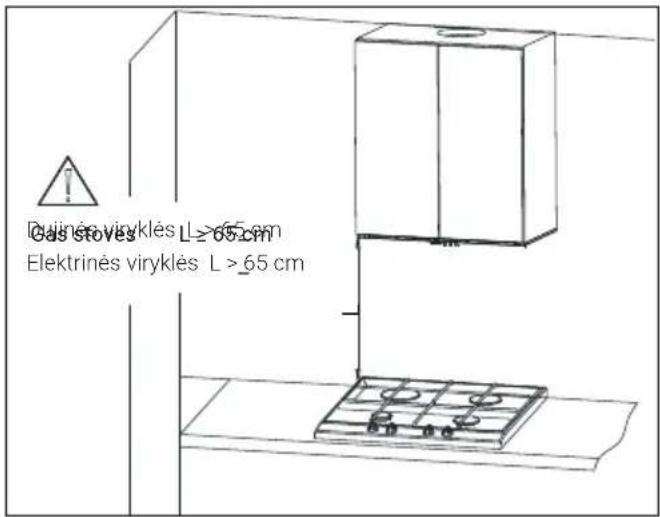

• Atstumas tarp viryklės ir gartraukio turi būti įvertintas prieš pradedant monta- vimo darbus. Jis turi sudaryti 65 cm .

• Atstumą reikia matuoti nuo gartraukio grotelių dujinėms viryklėms, nuo stikli- nio paviršiaus elektrinėms viryklėms. 5 Prietaiso nustatymas Gas stoves L ≥ 65 cm Electric stoves L ≥ 65 cm

Dujinės viryklės L > 65 cmElektrinės viryklės L > 65 cm

• Anglies filtrų negalima plauti.

• Juos reikia keisti kas maž- daug 6 mėnesius.

• Anglies filtrų galite įsigyti iš įgaliotųjų aptarnavimo įmo- nių.70 / LT Gartraukis / Naudojimo instrukcija

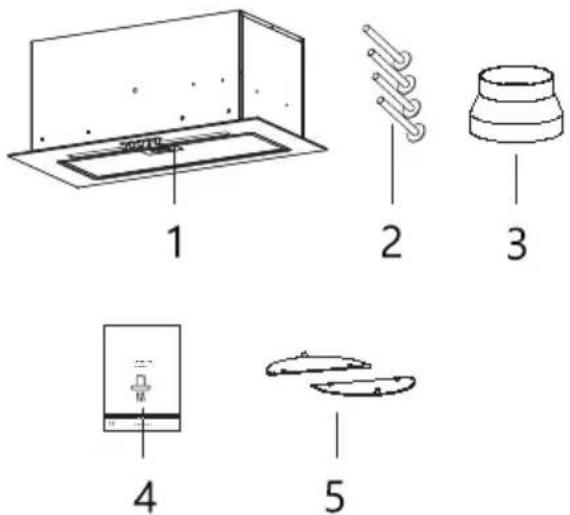

4. Naudotojo vadovas

5. Dūmtraukio sklendės

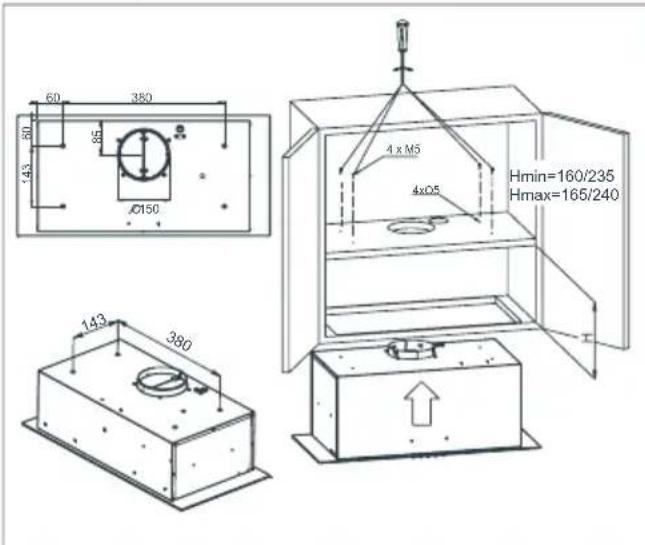

5.3 Įrenginio montavimas

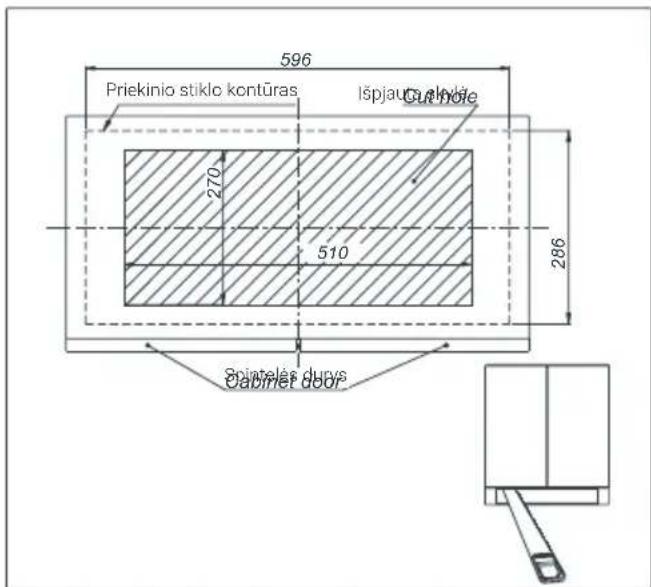

1. Paruoškite spintelę gartraukio monta-

vimui, išpjaukite skylę spintelės dugne pagal brėžinį. Spintos paruošimas

Priekinio stiklo kontūras Išpjauta skylė Spintelės durys

2. Išimkite tepalo filtrus

3. Atsargiai įstatykite gaubtą į anksčiau

išpjautą angą, laikykite gaubtą viena ranka arba paprašykite papildomo asmens pagalbos. Įsukite varžtus / varžtus, pasirinkdami vieną iš mon- tavimo variantų: a - tvirtinimas prie spintelės viršaus, b - tvirtinimas prie spintelės šono. Gaubto montavimas - viršutinio montavi- mo versija Hmin=160/235Hmax=165/240

4. Tvirtindami gaubtą prie spintelės

viršaus, spintelės lentynoje paruoškite skyles pagal brėžinyje nurodytus mat- menis. Tačiau šoninio varianto atveju šoninius apvadus reikia paruošti taip, kaip aprašyta 5 Prietaiso nustatymas71 / LT Gartraukis / Naudojimo instrukcija 71 / LT 5 Prietaiso nustatymas Gaubto montavimas - šoninio montavi- mo versija Cabinet door Hood Bottom of the cabinet Side panel

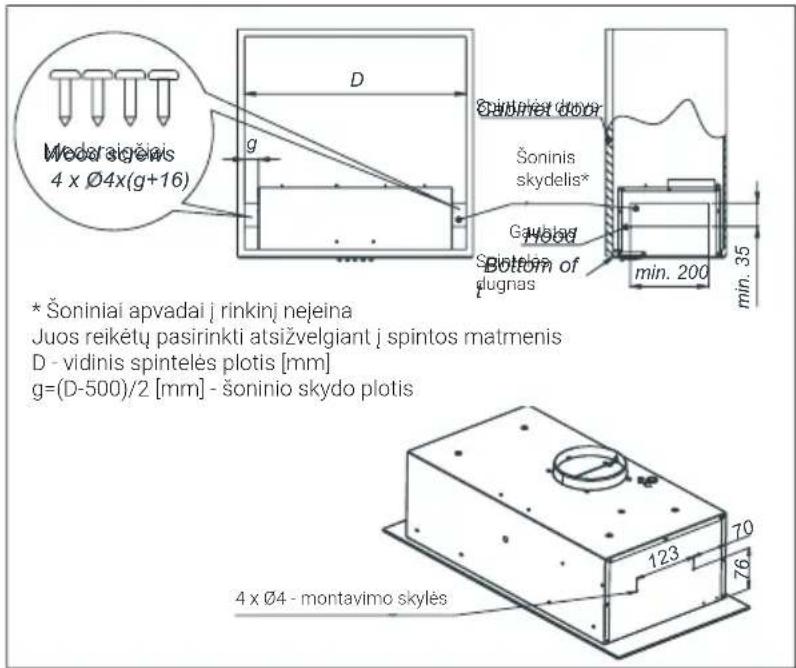

Medsraigčiai Spintelės durys Šoninis skydelis* Gaubtas Spintelės dugnas 4 x Ø4 - montavimo skylės

• Šoniniai apvadai į rinkinį neįeina Juos reikėtų pasirinkti atsižvelgiant į spintos matmenis D - vidinis spintelės plotis [mm] g=(D-500)/2 [mm] - šoninio skydo plotis

5.4 Elektros jungtys

Tinklo įtampa turi atitikti įtampą, nuro- dytą ant gaubto viduje esančioje plokš- telėje. Jei gaubtas turi kištuką, įkiškite jį į kištukinį lizdą, atitinkantį taikomus reika- lavimus ir esantį lengvai prieinamoje vie- toje. Jei gaubtas neturi kištuko, gaubto montavimo darbus turi atlikti reikiamus įgaliojimus turintis asmuo (pvz., elektri- kas).

• Jeigu prietaiso ilgai nenaudosite, padėkite jį į saugią vietą.

• Patikrinkite, ar prietaisas yra atjungtas nuo elektros tinklo, atvėsęs ir visiškai sausas.

• Prietaisą laikykite vėsioje, sausoje vi- etoje.

• Saugokite prietaisą nuo vaikų.

5.6 Tvarkymas ir transportavimas

• Tvarkydami ir transportuodami pri- etaisą neškite originalioje pakuotėje. Prietaiso pakuotė apsaugo jį nuo fizinių pažeidimų.

• Nedėkite didelių apkrovų ant prietaiso ar pakuotės. Prietaisas gali būti suga- dintas.
