Producttype	Industriële loopveegmachine
Merk	Nilfisk
Model	SW900
Washbreedte (1 zijborstel)	825 mm
Washbreedte (2 zijborstels)	1050 mm
Afmetingen (L x B x H) in gebruik	1390 x 870 x 1100 mm
Afmetingen (L x B x H) stuur ingeklapt	1050 x 870 x 840 mm
Leeggewicht (zonder accu's)	82 kg
Totaalgewicht bedrijfsklaar	143 kg
Maximaal totaalgewicht bedrijfsklaar (PTC)	176 kg
Aandrijving	Loodaccu's 12 V (100-200 Ah C5)
Vermogen hoofdmotor	680 W
Werknelheid	4,5 km/u
Werktijd	3 uur
Afvalcontainer inhoud	60 L
Maximaal transporteerbaar gewicht	30 kg
Filtertype	Polyester (standaard) of papier (optioneel) met elektrische schudder
Trillingsniveau (ISO 5349-1)	< 2,5 m/s²
Geluidsdrukniveau (ISO 11201)	70 ± 3 dB(A)
Maximale helling in gebruik	2 %
Hoofdfuncties	Vegen, zuigen, elektrische schudder, natte bypass-systeem
Regelmatig onderhoud	Container legen, filter reinigen, borstelhoogte controleren, accu's laden
Veiligheid	Microschakelaar container, contactsleutel, resetbare zekeringen, thermische beveiliging
Onderdelen	Borstels, filters, riemen, zekeringen, accu's (verkrijgbaar bij Nilfisk)
Repareerbaarheid	Onderhoud door gekwalificeerd personeel of erkende Nilfisk service

Veelgestelde vragen - SW900 NILFISK

Hoe start ik de Nilfisk SW900 veegmachine?

Steek de contactsleutel erin en draai deze naar 'I'. De hoofdmotor start automatisch. Laat vervolgens de zijborstels zakken met de hendels en trek de trekkracht hendel geleidelijk aan om vooruit te rijden.

Wat is de capaciteit van de afvalcontainer?

De container heeft een capaciteit van 60 liter en kan maximaal 30 kg afval vervoeren.

Hoe laad ik de accu's van de SW900?

Sluit na gebruik de acculaderkabel aan op het elektriciteitsnet. De elektronische lader regelt het laden automatisch. De LED's op het dashboard geven de status aan: groen = vol, geel = halfvol, rood = leeg.

Waarom start de machine niet?

Controleer of de afvalcontainer correct is geplaatst, of de accuconnector is aangesloten en of de lader niet op het net is aangesloten. Als de resetbare zekering FA is geactiveerd, wacht dan tot de motor is afgekoeld en reset deze.

Hoe reinig ik het stoffilter?

Verwijder de container, neem het filter eruit en schud het uit op een schoon oppervlak. Voor grondige reiniging gebruik perslucht (max. 6 bar) aan de zeefzijde. Voor polyesterfilters is wassen met water mogelijk, maar dat verkort de levensduur.

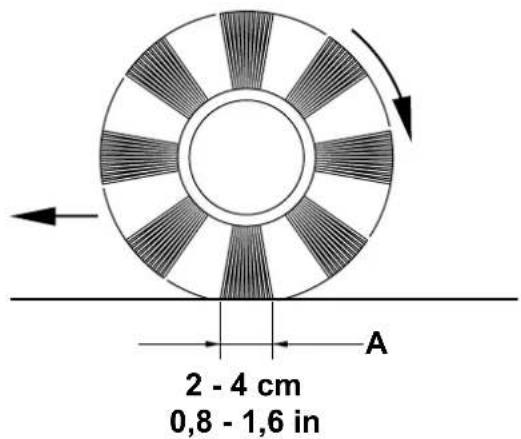

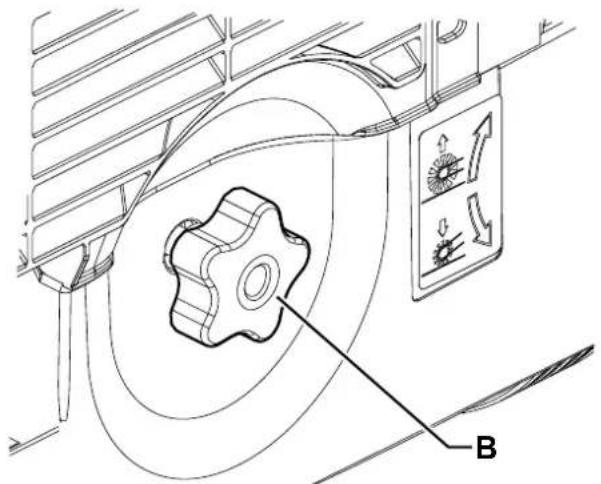

Hoe stel ik de hoogte van de centrale borstel af?

Draai de sleutel naar '0', pas dan de stelhendel (28) aan: draai tegen de klok in om het spoor op de grond te vergroten, met de klok mee om te verkleinen. Het ideale spoor is 2 tot 4 cm.

Welke accu's moet ik gebruiken?

De machine heeft een 12V accu of twee 6V accu's in serie nodig. Types WET (loodzuur) of GEL/AGM zijn geschikt. Configureer de lader volgens het geïnstalleerde type.

Hoe leeg ik de afvalcontainer?

Stop de machine en verwijder de contactsleutel. Pak de handgreep van de container en gebruik de wielen om deze naar een verzamelpunt te brengen. Leeg hem en plaats hem terug op de machine.

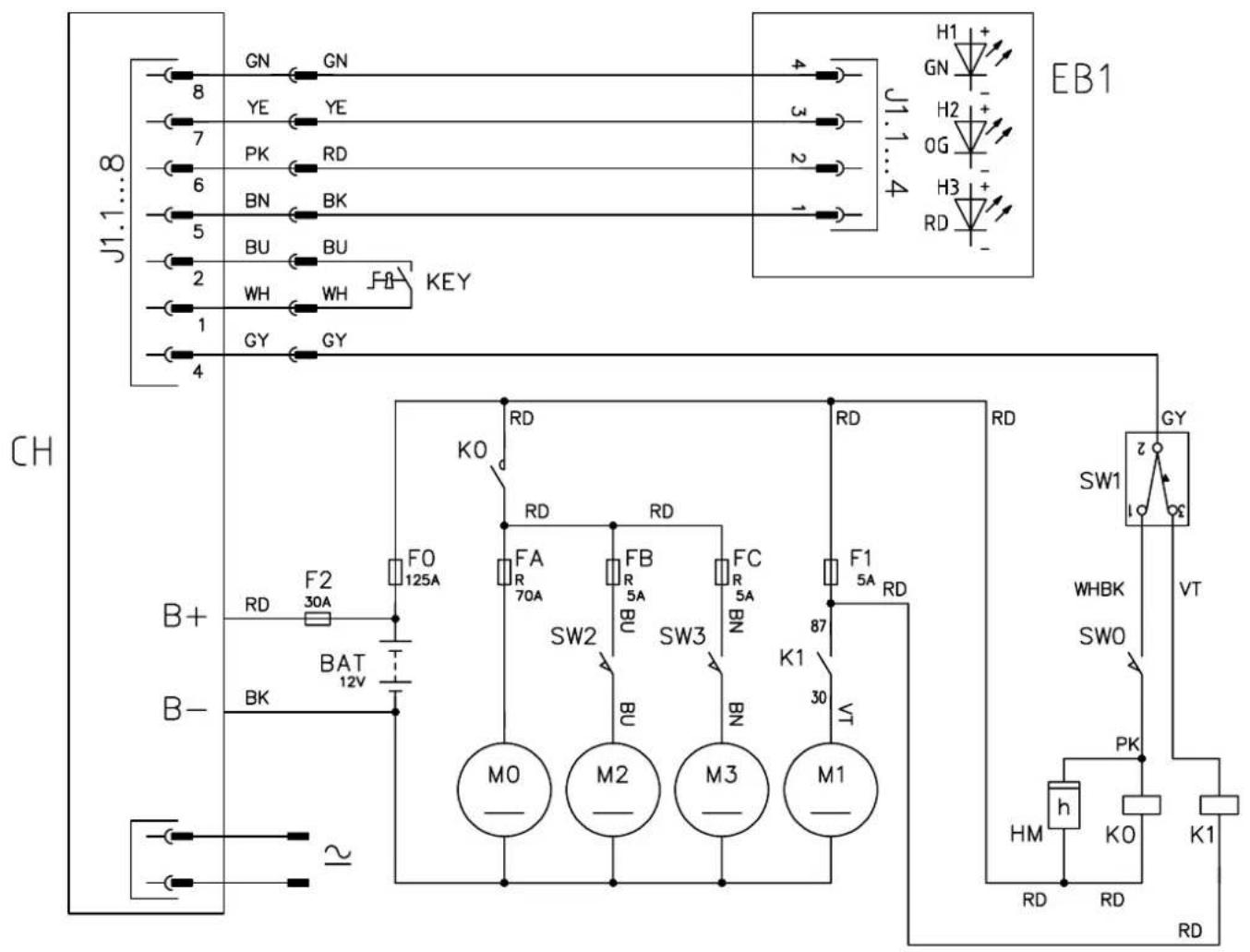

Wat te doen bij overbelasting of geactiveerde zekeringen?

De resetbare zekeringen FA (70A), FB (5A) en FC (5A) kunnen bij oververhitting uitschakelen. Wacht tot ze zijn afgekoeld en druk op de knop om ze te resetten. Patroonzekeringen (F0, F1, F2) moeten worden vervangen als ze defect zijn.

Kan deze machine vloeistoffen opzuigen?

De SW900 is ontworpen voor droog vegen. Als u op natte ondergrond moet werken, open dan de natte bypass-klep om het filter te beschermen. Sluit deze onmiddellijk bij terugkeer op droge grond.

GEBRUIKSAANWIJZING SW900 NILFISK

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards. Het technische bestand is door de fabrikant samengesteld.

De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

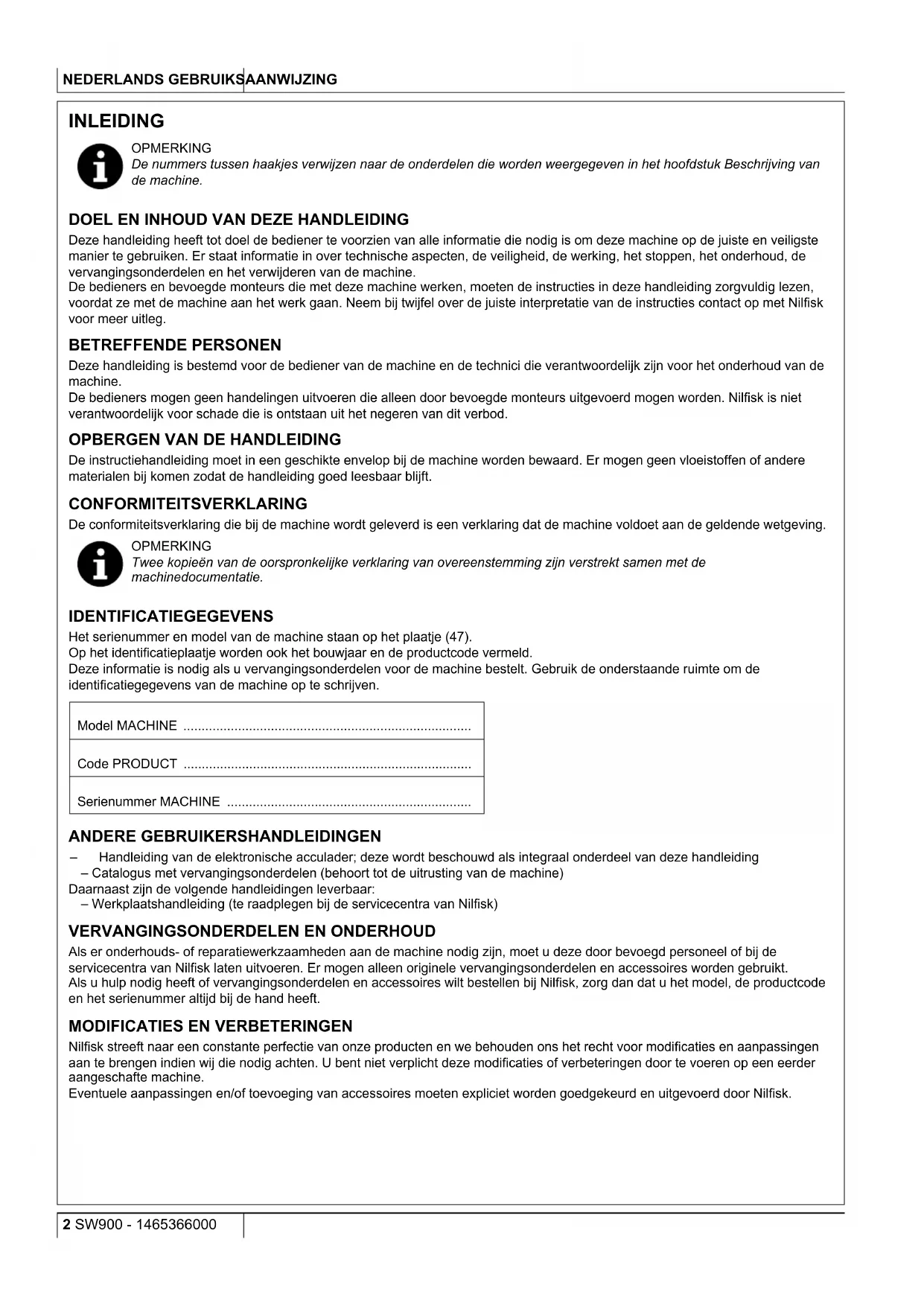

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid, de werking, het stoppen, het onderhoud, de vervangingsonderdelen en het verwijderen van de machine.

De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfisk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatje (47).

Op het identificatieplaatje worden ook het bouwjaar en de productcode vermeld.

Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Code PRODUCT

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

- Handleiding van de elektronische acculader; deze wordt beschouwd als integraal onderdeel van deze handleiding

– Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine)

Daarnaast zijn de volgende handleidingen leverbaar:

- Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij de servicecentra van Nilfisk laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u het model, de productcode en het serienummer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoeging van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk.

BEDRIJFSCAPACITEIT

Deze veegmachine is goedgekeurd voor het reinigen (vegen en aanzuigen) van solide, dichte vloeren en voor het verzamelen van stof en kleine vuildeeltjes in privé- en bedrijfsruimten onder gecontroleerde veilige omstandigheden door een bevoegde bediener.

ALGEMENE OPMERKINGEN

Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener met de handen op het stuur bekeken (10).

VERPAKKING VERWIJDEREN/AFLEVERING

WAARSCHUWING!

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controleer of de uitrusting van de machine overeenkomt met de volgende lijst:

- Technische documentatie:

• Gebruiksaanwijzing van de veegmachine (dit document)
• Handleiding van de elektronische acculader
• Catalogus met vervangingsonderdelen van de veegmachine

– Zekering Nr. 1 van 5 A

VEILIGHEID

De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

Lees alle instructies zorgvuldig door voordat u werkzaamheden aan de machine uitvoert.

LET OP!

Was de machine niet met directe waterstralen of een hogedrukspuit.

LET OP!

Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan gespecificeerd.

LET OP!

Bewegende delen.

SYMBOLEN IN DE HANDLEIDING

GEVAAR!

Dit symbool geeft een gevaar met mogelijk dodelijk afloop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit symbool geeft een waarschuwing aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

• Voordat er reinigings- of onderhoudswerkzaamheden, vervangingen van onderdelen of omzettingen naar andere functies worden uitgevoerd, moet u de contactsleutel (of startsleutel) uit het contactslot verwijderen.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïinstrueerd.
• Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
• Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door veiligheidssteunen.
• Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig zijn. Deze machine is niet geschikt voor het opzuigen van stoffen die gevaarlijk voor de gezondheid kunnen zijn.
  Zorg dat er geen vonken, vlammen of rokende/gloeiende materialen bij de accu's in de buurt kunnen komen. Er kunnen explosieve gassen tijdens het opladen van de accu's vrijkomen.
• Wanneer er loodaccu's (WET) op de machine zijn gemonteerd, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Laad de accu alleen op in een goed geventileerde ruimte en uit de buurt van open vuur.
• Als de machine van loodaccu's (WET) is voorzien, mag de machine zelf niet meer dan 30° ten opzichte van de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistof uit de accu lopen.
  Als de machine bij onderhoudswerkzaamheden moet worden gekanteld, moeten eerst de accu's worden verwijderd.

LET OP!

• Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
• Voordat u de acculader gebruikt, moet u controleren of de frequentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
• Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader.
• Houd de kabel van de acculader uit de buurt van warme oppervlakken.
• Gebruik de machine niet als de kabel van de acculader en de stekker beschadigd zijn. Als de machine niet correct functioneert, beschadigd is, buiten heeft gestaan of in het water is gevallen, moet u de machine naar een servicecentrum brengen.
• Koppel vóór het uitvoeren van onderhoud de kabel van de accu los van het stroomnet om brand, elektrische schokken en letsel te voorkomen.

LET OP!

- Tijdens het opladen van de accu's mag er niet gerookt worden.

- Deze machine is niet geschikt voor gebruik door mensen (inclusief kinderen) met beperkte fysieke, waarnemings- of mentale capaciteiten of mensen zonder ervaring of kennis wanneer zij niet onder toezicht staan van of zijn geïnstrueerd over het gebruik van de machine door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan zodat ze niet met de machine kunnen spelen.

- Let bijzonder goed op wanneer u in de buurt van kinderen aan het werk bent.

- Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk worden aanbevolen.

- Controleer de machine zorgvuldig voor gebruik; controleer voor gebruik altijd of alle onderdelen zijn gemonteerd. Bij gebruik van een machine waarop niet alles is gemonteerd kan er letsel bij personen en schade aan de uitrusting ontstaan.

- Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.

- Verwijder de contactsleutel om niet-geautoriseerd gebruik van de machine te voorkomen.

- Een machine die onbeheerd wordt achtergelaten, moet worden vastgezet om onverwachte bewegingen te voorkomen.

- Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan gespecificeerd.

- Kantel de machine niet verder dan de hoek die wordt aangegeven op de machine om de stabiliteit niet in gevaar te brengen.

- Gebruik alleen de borstels die bij de machine worden geleverd of die in de gebruiksaanwijzing worden vermeld. Het gebruik van andere borstels kan de veiligheid in gevaar brengen.

- Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen, zoals aangegeven in de gebruiksaanwijzing.

- Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen.

- Gebruik de machine alleen in voldoende verlichte ruimten.

- Let er bij het gebruik van de machine op dat er zich geen mensen en dingen in het werkgebied van de machine bevinden.

- Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen.

- Zet geen flessen vloeistof op de machine; gebruik daarvoor de houder voor voorwerpen.

- De opslagtemperatuur van de machine moet tussen 0°C en +40°C liggen.

- De temperatuur moet bij gebruik van de machine tussen de 0°C en +40°C liggen.

- De vochtigheidsgraad moet tussen 30% en 95% liggen.

- Bescherm de machine altijd tegen regen en andere weersomstandigheden, zowel in werking als bij stilstand. Plaats de machine op een beschermde, droge plaats. deze machine is alleen voor gebruik onder droge omstandigheden; de machine mag dus niet worden gebruikt of opgeslagen onder vochtige omstandigheden.

- Gebruik de machine niet als vervoermiddel of voor slepen/duwen.

- Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen.

- De maximale draagkracht van de machine is 30 kg (het maximale gewicht van het afval).

- Gebruik bij brand een poederbrandblusser. Gebruik geen water.

- Deze machine is niet geschikt voor gebruik op straat of openbare wegen.

- Verwijder om geen enkele reden de beschermingen van de machine.

- Houd u strikt aan de aanwijzingen bij gewone onderhoudswerkzaamheden.

- Zorg dat er geen voorwerpen door de openingen komen. Als de openingen zijn verstopt, mag de machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren en andere vreemde voorwerpen die de luchtstroom kunnen belemmeren.

- Verwijder of verander geen plaatjes van de fabrikant op de machine.

- Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.

- Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegd leverancier en/of bevoegde detailhandelaar.

- Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd.

- Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu's, olie, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

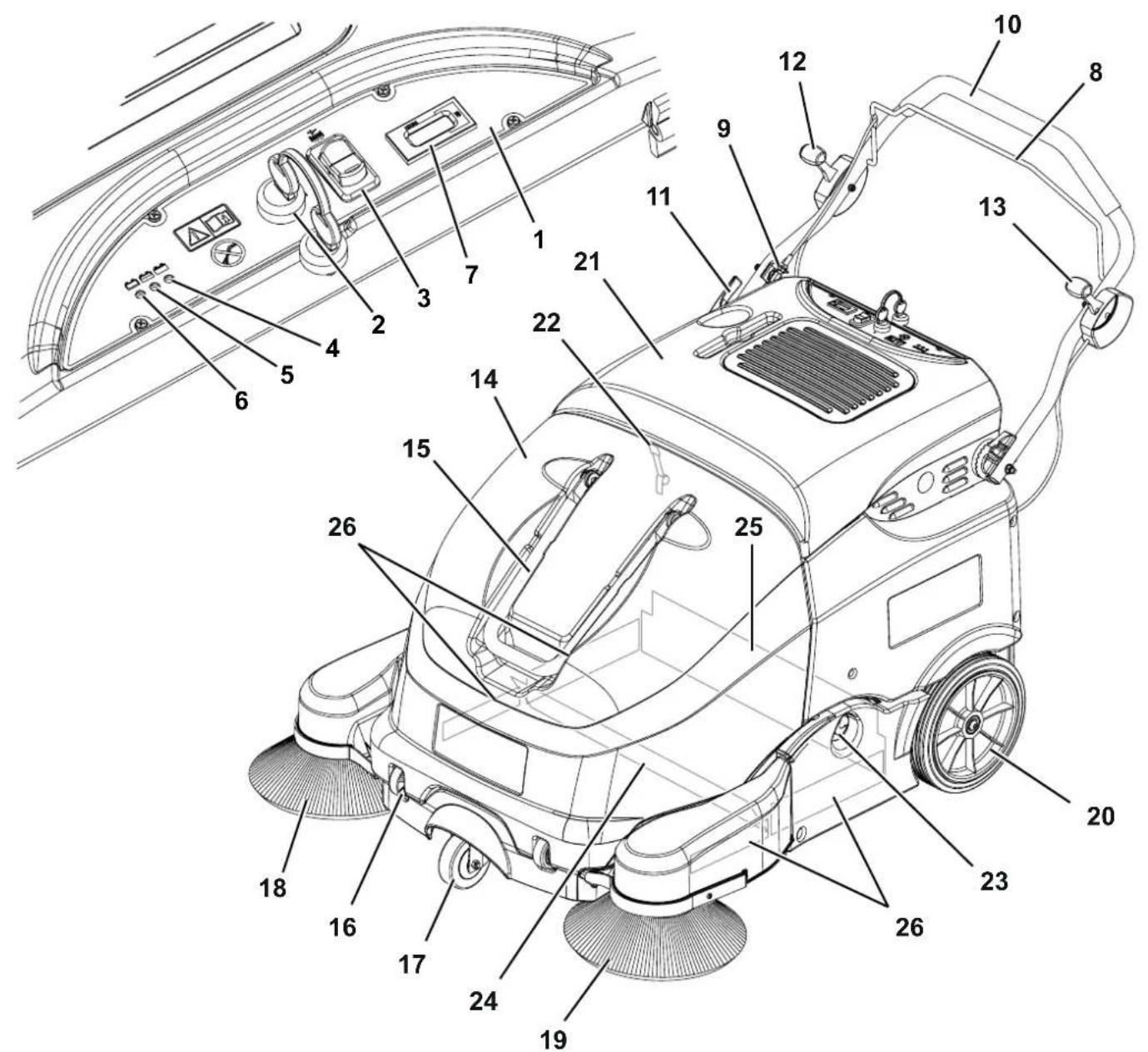

BOUW VAN DE MACHINE

1. Bedieningspaneel

2. Contactsleutel:

3. Stand '0': machine uitgeschakeld en alle functies uitgeschakeld

4. Stand 'I': machine en functies ingeschakeld

5. Schakelaar elektrische filterschudder

6. Controlelampje voor accu's opgeladen (groen)
7. Controlelampje voor accu's bijna leeg (geel)
8. Controlelampje voor accu's leeg (rood)
9. Urenteller
10. Bedieningshendel voor de aandrijving
11. Afstelling van de bediening voor de aandrijving
12. Stuur
13. Hendel voor het afstellen van de hoek van het stuur

14. Hendel voor zijborstel rechts omhoog/omlaag

15. Hendel voor zijborstel links omhoog/omlaag (optioneel)

16. Afvalcontainer
17. Knop voor transport van de afvalcontainer
18. Wielen van de afvalcontainer
19. Draaiwiel voor
20. Zijborstel rechts
21. Zijborstel links (optioneel)
22. Aangedreven achterwielen
23. Kap voor de accu en hoofdmotor
24. Voorste houder voor het sluiten van de kap
25. Knop voor het openen/sluiten van de linkerklep
26. Voorflap
27. Achterflap
28. Zijflaps

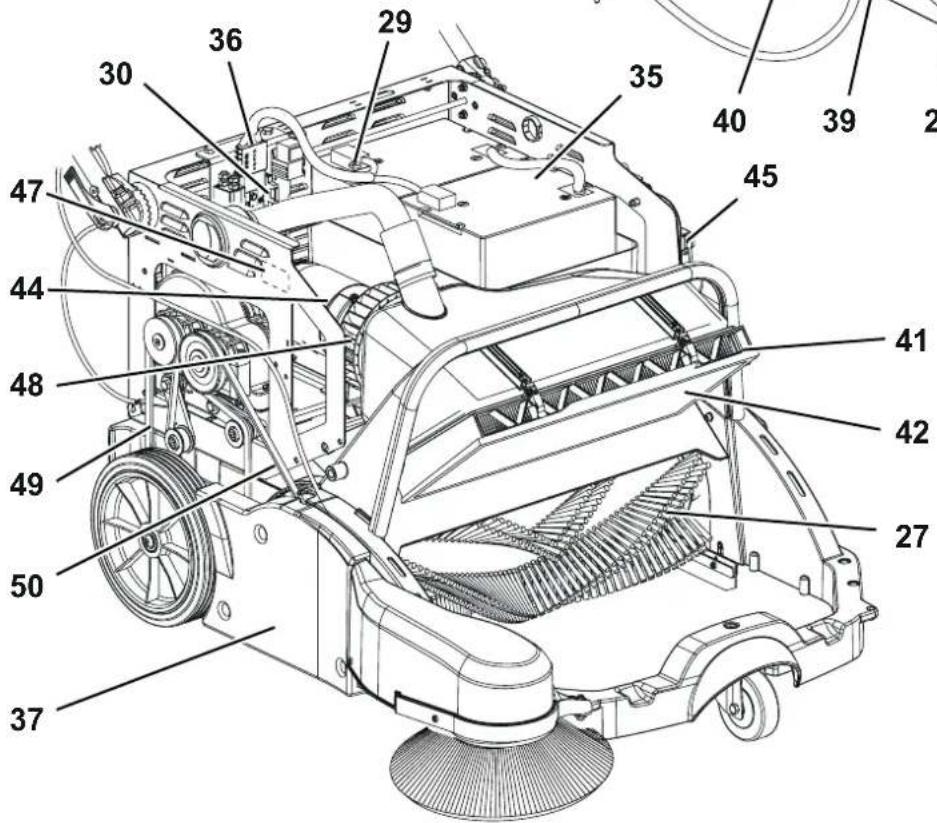

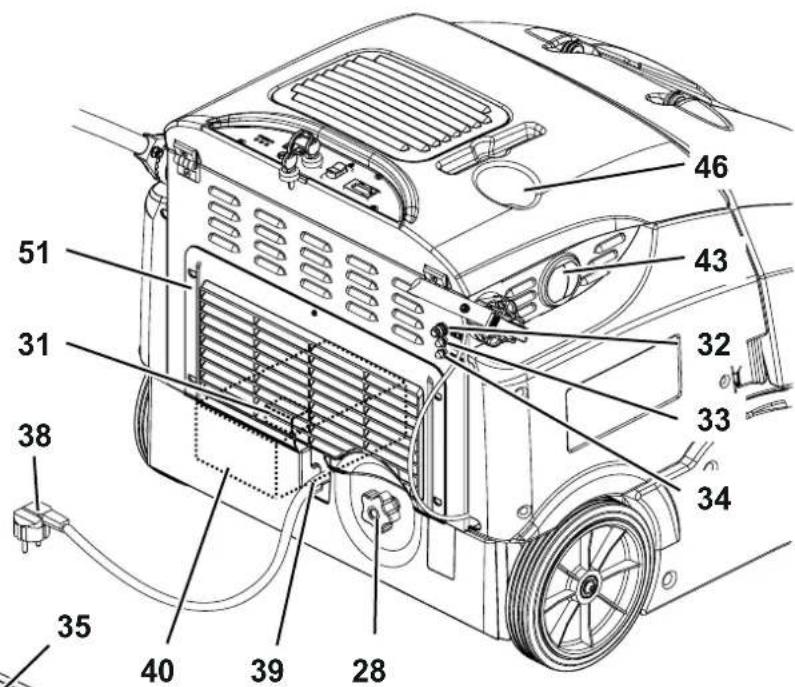

OPBOUW VAN DE MACHINE (vervolg)

1. Hoofdborstel
2. Stelknop voor afstelling van de hoogte van de hoofdborstel
3. Zekering accu's
4. Zekering filterschudder
5. Zekering acculader
6. Herbruikbare zekering voor hoofdmotor
7. Herbruikbare zekering motor zijborstel rechts
8. Herbruikbare zekering motor zijborstel links (optioneel)
9. Accu's
10. Stekker voor de accu's
11. Rechterklep

12. Kabel acculader

13. Ruimte voor kabel van acculader

14. Elektronische acculader
15. Stoffilter
16. Voorfilter (optioneel)
17. Vulopening 'wet by-pass'
18. Hoofdmotor
19. Microschakelaar voor positie afvalcontainer
20. Ruimte voor voorwerpen
21. Plaatje met serienummer / technische gegevens / conformiteitsmarkering
22. Aanzuigventilator
23. Aandrijfriem
24. Riem hoofdborstel
25. Achterste rooster

46 51 43 32 31 33 38 34 35 40 39 28

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, volgens het gebruik van de machine:

– Zijborstel links
- Hoofd- en zijborstels met hardere of zachtere haren dan de standaardborstel
- Kartonnen stoffilter
- Voorfilter
- Handmatige filterschudder
- Antigroevenflap

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Model SW900 B
Breedte reinigingsvlak met een zijborstel 825 mm
	met twee zijborstels 1.050 mm
Afmetingen hoofdborstel (lengte x diameter) 600 x 265 mm
Diameter zijborstel 315 mm
Theoretische werkcapaciteit met een zijborstel 3715 m		^2/h
	met twee zijborstels 4725 m	^2/h
Afvalcontainer capaciteit 60 liter
	maximaal transportgewicht 30 kg
Filter	reinigingssysteem	Elektrische filterschudder
	oppervlak 1,9 m	^2
	filtercapaciteit	5-10 μm
Voeding		Lood batterijen voor cyclisch gebruik / tractie 12V (100 - 200 Ah C5)
Hoofdmotor	vermogen (aandrijving/hoofdborstel/aanzuiging)	680 W
Hoofdborstel	toerental	420 toeren/min
Zijborstel	motorvermogen	40 W
	toerental	100 toeren/min
Tractie	voorwaartse snelheid	4,5 km/h
Maximale hellingsgraad in gebruik		2 %
Motor filterschudder		12 W
Totaal geabsorbeerd vermogen		0.8 kW
Werkcapaciteit		3 uur
Afmetingen (lengte x breedte x hoogte)	machine in bedrijf	1.390 x 870 x 1.100 mm
	machine met ingeklapte knop	1.050 x 870 x 840 mm
	machine met twee zijborstels	1.390 x 950 x 1.100 mm
	accuruimte	327 x 230 x 380 mm
Hoogte	leeg zonder accu's 82 Kg
	totaal in beweging (*) 143 Kg
	maximum in beweging (GVW)	176 Kg
Specifieke druk op grond wielen (voor - achter, in beweging)		2,1 - 0,5 N/mm ^2
Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA)		70 ±3 dB(A)
Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA)		84 dB(A)
Beschermingsclassificatie IP		X3
Ruimte bij U-bocht		1550 mm
Trillingsniveau op de arm van de bestuurder (ISO 5349-1) (*)		< 2,5 m/s ^2

(*) Met accu's en lege afvalcontainer.
(**) Bij normale werkomstandigheden op een vlakke ondergrond van asfalt.

Samenstelling materiaal van de machine en recycling

Type % recyclebaar % van het gewicht van de SW900 B
Aluminium 100 % 2,4 %
Elektromotoren - diversen 29 % 11,8 %
Ferromaterialen 100 % 39,4 %
Bedrading 80 % 1,8 %
Vloeistoffen 100 % 0,0 %
Plastic - niet recyclebaar 0 % 9,4 %
Plastic - recyclebaar	100 % 27,1 %
Polyethyleen	92 % 5,9 %
Rubber	20 % 2,4 %
Karton - papier - hout	100 % 28,6 %

ELEKTRISCH SCHEMA

Legende

BAT	Accu's 12 V
CH	Acculader
EB1	Schema led
F0	Zekering beveiliging systeem (125 A)
F1	Zekering filterschudder (5 A)
F2	Zekering acculader (30 A)
FA	Herbruikbare zekering voor hoofdmotor (70 A)
FB	Herbruikbare zekering zijborstel rechts (5 A)
FC	Herbruikbare zekering zijborstel links (5 A) (optioneel)
HM	Urenteller
K0	Schakelaar hoofdmotor
K1	Relais filterschudder
KEY	Contactsleutel
M0	Hoofdmotor
M1	Motor filterschudder
M2	Motor zijborstel rechts
M3	Motor zijborstel links (optioneel)
SW0	Microschakelaar afvalcontainer
SW1	Schakelaar filterschudder
SW2	Microschakelaar zijborstel rechts
SW3	Microschakelaar zijborstel links (optioneel)

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

J1.1...8 J1.1...4 EB1 CH B+ B- ~ GN GN YE YE PK RD BN BK BU BU WH WH KEY GY GY RD RD RD RD RD RD KO RD RD RD RD FA 70A FB 5A FC 5A F1 5A RD SW2 SW3 SW3 K1 30 VT M0 M2 M3 M1 SW1 SW0 SW1 2 30 VT WHBK PK HM h KO K1 RD RD RD RD

P100815

GEBRUIK

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende woorden:

• GEVAAR
• LET OP
• WAARSCHUWING
• ADVIES

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen (zie het deel Symbolen op de machine).

Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu's niet op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegd personeel worden gemonteerd.

Stel de acculader van de machine op basis van het geselecteerde type accu (WET of GEL-AGM) in.

Controleer voordat u de accu's monteert of ze niet beschadigd zijn.

Ontkoppel de stekker van de accu's of acculader.

Wees altijd bijzonder voorzichtig met de accu's.

Bevestig de beschermkapjes van de accupolen die bij de machine worden geleverd.

Voor de machine is één accu van 12 V of twee accu's van 6 V nodig die volgens het schema in afbeelding 1 zijn aangesloten.

De machine kan op een van de volgende manieren worden geleverd:

a) Met accu's (WET of GEL) op de machine gemonteerd, klaar voor gebruik

b) Accu's niet meegeleverd

Ga op basis van de configuratie als volgt te werk.

a) Met accu's (WET of GEL-AGM) op de machine gemonteerd, klaar voor gebruik

1. Haal de voorste steun (22) los en open de kap voor de accu's en de hoofdmotor (21). Controleer of de accu's met de stekker (36) op de machine zijn aangesloten.

2. Sluit de kap voor accu's en hoofdmotor (21) en bevestig de voorste steun (22) weer.

3. Steek de contactsleutel (2) in het bedieningspaneel en zet de sleutel op 'l' zonder aan de hendel (8) te trekken.

Als het groene lampje (4) gaat branden, zijn de accu's klaar voor gebruik. Als het gele (5) of het rode lampje (6) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

b) Accu's niet meegeleverd

1. Schaf geschikte accu's aan [zie het hoofdstuk Technische eigenschappen en het schema in afbeelding 1].

Raadpleeg voor de keuze en montage een gekwalificeerde leverancier.

1. Haal de voorste steun (22) los en open de kap voor de accu's en hoofdmotor (21).

2. Controleer of de accustekker (36) is ontkoppeld.

LET OP!

Het kan zijn dat de gemonteerde accu's met een bepaald algoritme moeten worden opgeladen: raadpleeg een bevoegd Nilfisk-centrum om het algoritme voor het opladen in te stellen voor de aangeschafte accu.

1. Til voorzichtig de accu's tot de accuruimte en plaats ze op de juiste manier, zoals in afbeelding 1.

2. Plaats en installeer de kabels van de accu's zoals aangegeven in de schema's in afbeelding 1 en bevestig zorgvuldig de moer op elke accuklem.

3. Plaats de beschermdop op elke klem en sluit de stekker van de accu's (36) aan.

4. Sluit de kap voor accu's en hoofdmotor (21) en bevestig de voorste steun (22) weer.

5. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

BATTERY PLU 6V 6V

P100816
Afbeelding 1

VOOR HET STARTEN VAN DE MACHINE

1. Controleer of er geen deurtjes of kleppen open staan op de machine en of de arbeidsomstandigheden normaal zijn.
2. Als de machine na het transport nog niet is gebruikt, moet u eerst controleren of alle blokken en blokkeermiddelen die bij het transport zijn gebruikt wel zijn verwijderd.
3. Controleer of de zij- en hoofdborstels zijn gemonteerd; als dat niet het geval is, monteer de borstels (zie de procedure in het hoofdstuk Onderhoud).
4. Stel de kantelhoek van het stuur (10) naar wens af met de hendel (11).
   Als u klaar bent, sluit de hendel.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Steek de contactsleutel (2) in het bedieningspaneel en zet de sleutel op 'l' zonder aan de hendel (8) te trekken.
   De lampjes voor de accu's (4, 5 en 6) branden de eerste 3 seconden om aan te geven welk type accu er is geïnstalleerd. Als de lading van de accu's daarna voldoende is, start de hoofdmotor (44) de hoofdborstel (27) en de aanzuigventilator (48).
   Als het groene lampje (4) gaat branden, zijn de accu's klaar voor gebruik.
   Als het gele (5) of het rode lampje (6) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

LET OP!

De motor kan niet in beweging worden gezet als de afvalcontainer (14) niet in positie is. Een veiligheidssysteem voorkomt dan dat er kan worden gestart.

1. Zet de zijborstels (18) en (19, optioneel) omlaag door de hendels (12) en (13, optioneel) naar achteren te trekken.

OPMERKING

De zijborstels worden geactiveerd als ze omlaag worden gezet en ze kunnen ook omhoog en omlaag worden gezet als de machine rijdt.

1. Begin de werkzaamheden door het stuur (10) vast te pakken en aan de hendel voor de aandrijving (8) te trekken.

De machine stoppen

1. Wanneer u de machine wilt stoppen, laat u de hendel voor de aandrijving (8) helemaal los.
2. Als u de zijborstels (18) en (19, optioneel) wilt stoppen, trek dan de hendels (12) en (13, optioneel) naar voren.
3. U kunt de hoofdborstel (27) en de aanzuigventilator (48) stoppen door de contactsleutel (2) in '0' te zetten.
4. Controleer of de machine niet uit zichzelf kan bewegen.

MACHINE IN BEDRIJF

1. Ga naar de plaats waar de werkzaamheden moeten worden uitgevoerd zoals beschreven in het vorige deel.
2. Zorg dat u niet te lang op een plaats blijft staan met de machine terwijl de borstels draaien: dan kunnen er markeringen op de vloer achterblijven.
3. Voor een goed veegresultaat moet het stoffilter (41) altijd zo schoon mogelijk zijn. Tijdens het reinigen kunt u de filterschudder activeren door de schakelaar (3) enkele seconden in te drukken. Tijdens deze handeling stoppen de hoofdmotor en alle functies automatisch.

OPMERKING

Herhaal het schudden van het filter ongeveer elke 10 minuten tijdens de werkzaamheden. Pas het interval aan op basis van de hoeveelheid stof in het te reinigen gebied.

OPMERKING

Als het stoffilter verstopt en/of de afvalcontainer (14) vol is, kan de machine geen stof en vuil meer verzamelen.

1. Als u de machine op een natte vloer moet gebruiken, open dan de vulopening 'wet by-pass' (43) om te voorkomen dat het stoffilter beschadigd raakt.

Als u daarna weer op een droge vloer werkt, sluit u de vulopening 'wet by-pass' (43) zodat de machine weer juist aanzuigt.

1. Als de werkzaamheden zijn voltooid en de afvalcontainer (14) vol is, moet deze worden geleegd.

OPMERKING

Als de afvalcontainer vol is, kan de machine geen stof en vuil verzamelen.

DE AFVALCONTAINER LEGEN

1. Stop de machine en draai de contactsleutel (2) op '0'.
2. Verwijder de afvalcontainer (14) met behulp van de transportknop (15) en de wielen (16) om deze naar het verzamelpunt te slepen en leeg de container.
3. Plaats de afvalcontainer weer op de machine.
4. De machine is weer klaar voor gebruik.

OPMERKING

Wanneer de afvalcontainer wordt verwijderd, worden alle functies van de machine geblokkeerd.

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat:

• Schakel de filterschudder in door middel van de schakelaar (3).
• Draai de contactsleutel (2) naar '0' om de motor uit te schakelen.
• Leeg de afvalcontainer (14) (zie de instructies in het vorige deel).
• Zet de zijborstels (18) en (19, optioneel) omhoog door de hendels (12) en (13, optioneel) naar voren te trekken.
• Controleer of de machine niet uit zichzelf kan bewegen.
• Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

MAXIMALE VOORWAARTSE BEWEGING

De machine kan worden geduwd met de contactsleutel (2) in stand '0' of 'I'.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

• Voer de handelingen uit het deel 'Na gebruik van de machine' uit.
• Controleer of de opbergruimte van de machine schoon en droog is.
• Ontkoppel de connector van de accu's (36).
• Zet de machine iets omhoog zodat de flaps, de hoofdborstel en de wielen de grond niet raken.

ONDERHOUD

De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven intervallen zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

De procedures voor de onderhoudswerkzaamheden die niet in het schema voor normaal en buitengewoon onderhoud staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

LET OP!

De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine (sleutel verwijderd) en, wanneer hierom wordt gevraagd, met ontkoppelde accu's.

Lees eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

ONDERHOUDSSCHEMA

Procedure Bij aflevering Elke 10 uur Elke 50 uur Elke 200				uur	Elke 400 uur
Accu's opladen	(1)
Controle van het peil van de vloeistof in de WET-accu's
Controle van de kabel van de acculader
Reiniging en controle van de integriteit van het stoffilter (2)
Controle en afstelling van de hoogte van de zij- en hoofdborstels

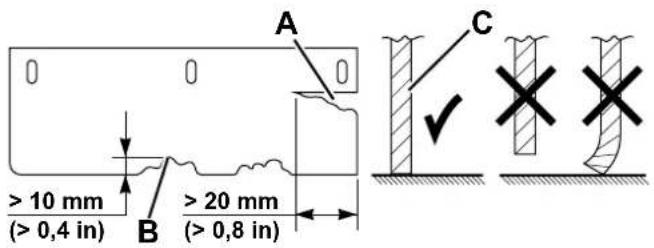

Controle van de hoogte en werking van de flaps
Controle van de pakking van het filter
Controle van de werking van de elektrische filterschudder (*)
Controle/afstelling van de aandrijfriemen: aandrijfsysteem, hoofdborstel.				(*)
Controle van de werking van de microschakelaar voor de positie van de afvalcontainer
Vervanging aandrijfriemen: aandrijfsysteem, hoofdborstel (*)
Controle of vervanging van de koolborstels van de motoren (*)

(*) Zie voor de betreffende procedure de werkplaatshandleiding.
(1) Dagelijks of na gebruik van de machine.
(2) Of voor elk gebruik.

CONTROLE VAN DE KABEL VAN DE ACCULADER

Controleer nauwkeurig of de kabel van de acculader (38) geen schaafplekken, scheuren, barsten of andere schade vertoont. Wanneer de kabel van de acculader en de stekker zijn beschadigd, neem dan contact op met een servicecentrum van Nilfisk.

ACCU'S OPLADEN

WAARSCHUWING!

Laad de accu's op als het gele lampje (5) of het rode lampje (6) gaat branden of na voltooiing van de werkzaamheden. Houd de accu's altijd opgeladen, omdat de levensduur van de accu's dan langer is.

LET OP!

Als de accu's leeg zijn, zorg dan dat ze dat niet te lang blijven, omdat de levensduur van de accu anders minder wordt.

LET OP!

Wanneer er loodaccu's (WET) op de machine zijn gemonteerd, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Laad de accu's alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu's mag er niet gerookt worden. Houd de kap geopend als de accu's worden opgeladen.

LET OP!

Let tijdens het opladen van de WET-accu's goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

1. Zet de machine op een vlakke ondergrond. Controleer of de machine niet uit zichzelf kan bewegen.
2. Draai de contactsleutel (2) naar stand '0'.
3. Sluit de kabel (38) van de elektronische acculader (40) aan op het stroomnet.

LET OP!

De spanning en frequentie van het stroomnet moeten gelijk zijn aan de waarden voor de elektronische acculader zoals die op het typeplaatje van de machine (47) worden vermeld.

OPMERKING

Als de elektronische acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

1. Als het groene lampje (4) brandt, zijn de accu's opgeladen.
   Zie voor meer informatie over de werking van de acculader (40) de betreffende handleiding.
2. Ontkoppel de stekker (38) van de elektronische acculader van het stroomnet en plaats deze terug (39) op de machine.
3. De machine is klaar voor gebruik.

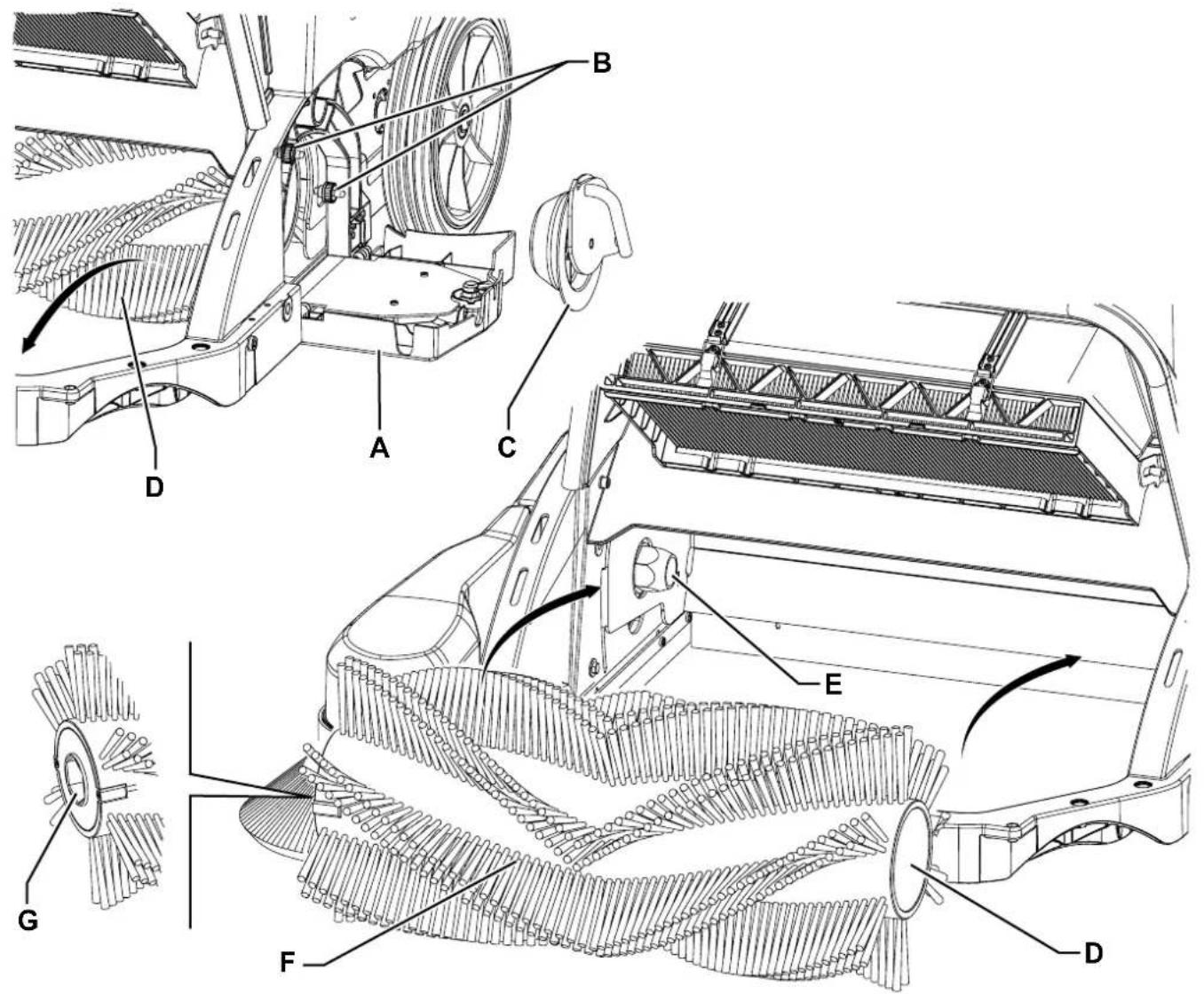

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTELLEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

Controle

1. Controleer of de hoofdborstel de juiste hoogte van de vloer heeft. Ga hierbij als volgt te werk:
2. Zet de machine op een vlakke ondergrond.
3. Zet de machine stil en laat de hoofdborstel enkele seconden draaien.
4. Zet de hoofdborstel stil, verplaats de machine en schakel de machine uit.
5. Controleer of de indruk (A, Afb. 2) van de hoofdborstel over de hele lengte 2 - 4 cm breed is.
6. Als de indruk (A) hiervan afwijkt, kunt u de hoogte van de borstel afstellen.

Afstelling

1. Zet de contactsleutel (2) in stand '0'.

2. Draai de knop (B, Afb. 3), maar houd hierbij rekening met het volgende:

3. als u de breedte van de indruk wilt vergroten, draai de knop tegen de klok in

4. als u de breedte van de indruk wilt verkleinen, draai de knop met de klok mee

OPMERKING

Naast afstelling van de indruk op de grond kan de borstel ook met de knop worden afgesteld op basis van de slijtage van de haren.

1. Voer punt 1 opnieuw uit om te controleren of de hoofdborstel nu de juiste hoogte van de grond heeft.
2. Als de borstel door overmatige slijtage niet meer kan worden afgesteld, moet de borstel zoals in het volgende deel worden vervangen.

WAARSCHUWING!

Als de indruk van de hoofdborstel op de grond te groot is (meer dan 4 cm), dan kan dit problemen opleveren voor de werking van de machine en kunnen de bewegende en elektrische delen oververhit raken. Hierdoor kan de levensduur van de machine aanzienlijk afnemen.

Wees nauwkeurig bij het uitvoeren van de bovenstaande controle en laat de machine nooit werken als hij niet aan de genoemde voorwaarden voldoet.

2 - 4 cm 0,8 - 1,6 in A

P100817

Afbeelding 2

Afbeelding 3
P100818

DE HOOFDBORSTELVERVANGEN

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de borstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Draai de contactsleutel (2) naar stand '0'.
3. Draai de stelknop voor afstelling van de hoogte van de hoofdborstel (28) met de klok mee tot de aanslag.
4. Verwijder de afvalcontainer (14).
5. Draai de sluitknop (23) en open de opklapbare linkerklep (A, Afb. 4).
6. Haal de knoppen (B) los en verwijder de afdekking van de hoofdborstel (C) door deze iets tegen de klok in te draaien.
7. Verwijder de hoofdborstel (D) door deze aan de voorkant van de machine eruit te halen.
8. Controleer ook of de naaf (E) geen vuil of voorwerpen (draden, etc.) bevat die per ongeluk zijn meegedraaid.
9. Plaats de nieuwe hoofdborstel en draai deze met de haren (F) zoals in de afbeelding.
10. Monteer de nieuwe borstel door deze aan de voorkant in de machine te steken en controleer of het contact (G) in de betreffende naaf (E) valt.
11. Monteer de afdekking van de hoofdborstel (C) en draai de knoppen (B) vast.
12. Sluit de kantelbare linkerklep (A).
13. Stel de hoogte van de hoofdborstel af; de procedure hiervoor wordt in het vorige deel beschreven.

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

OPMERKING

De huidige procedure geldt voor zowel de zijborstel rechts als de zijborstel links (optioneel).

Controle

1. Zet de machine op een vlakke ondergrond.
2. Draai de contactsleutel (2) naar stand 'I'.
3. Zet de zijborstel omlaag met de hendel (12).

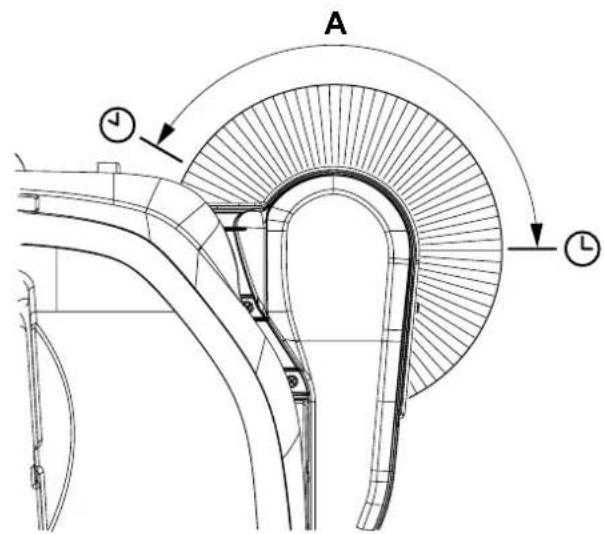

4. De zijborstel staat op de juiste hoogte tot de vloer als de haren de vloer in een boog staan, zoals aangegeven (A, Afb. 5).
   Als de indruk (A) hiervan afwijkt, kunt u de hoogte van de borstel afstellen.

Afstelling

1. Zet de contactsleutel (2) in stand '0'.

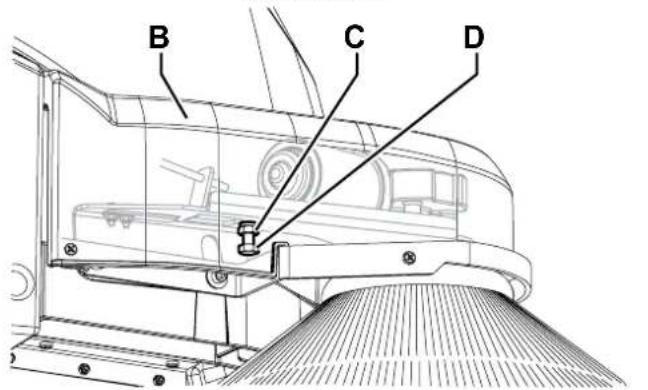

2. Draai onder de afdekking (B, Afb. 6) de moer (C) los en draai de schroef (D) met de klok mee of tegen de klok in om de hoogte tot de grond van de zijborstel te vergroten of te verkleinen. Blokkeer de schroef daarna met de moer.
3. Voer punt 4 opnieuw uit om te controleren of de zijborstel nu de juiste hoogte van de grond heeft.
4. Als de borstel door overmatige slijtage niet meer kan worden afgesteld, moet de borstel zoals in het volgende deel worden vervangen.

WAARSCHUWING!

Als de indruk van de zijborstel op de grond te groot is, dan kan dit problemen opleveren voor de werking van de machine en kunnen de bewegende en elektrische delen oververhit raken. Hierdoor kan de levensduur van de machine aanzienlijk afnemen.

A ↓ ↓

P100820

Afbeelding 5

B C D

P100821
Afbeelding 6

DEMONTAGE/MONTAGE VAN DE ZIJBORSTEL

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de zijborstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen.

OPMERKING

De huidige procedure geldt voor zowel de zijborstel rechts als de zijborstel links (optioneel).

1. Zet de machine op een vlakke ondergrond.
2. Draai de contactsleutel (2) naar stand '0'.
3. In de zijborstel draait u de knop (A, Afb. 7) los en verwijdert u de borstel (B) door de drie pennen (C) los te halen.
4. Monteer de nieuwe borstel op de machine door deze aan de pennen (C) te koppelen. Draai daarna de knop (A) weer vast.
5. Stel de hoogte van de nieuwe borstel af, de procedure hiervoor wordt in het vorige deel beschreven.

BACCC

P100822
Afbeelding 7

CONTROLE EN AFSTELLING VAN DE FLAPS

1. Zet de machine op een vlakke, geschikte ondergrond die als referentieoppervlak kan dienen om de hoogte van de flaps te controleren. Controleer of de machine niet uit zichzelf kan bewegen.
2. Draai de contactsleutel (2) naar stand '0'.
3. Verwijder de afvalcontainer (14).
4. Verwijder de hoofdborstel (27) zoals in het betreffende deel werd beschreven.

Controle van de zijflaps

1. Controleer of de zijflaps heel zijn (26). Vervang de flaps als er scheuren (A, Afb. 8) van meer dan 20 mm of breuken (B) van meer dan 10 mm in zitten (zie de werkplaatshandleiding voor vervanging van de flaps).
2. Controleer of de hoogte tot de grond van de zijflaps (26) is zoals aangegeven in de afbeelding (C) en of ze de vloer over de hele lengte raken.
3. Stel zo nodig de flaps af en ga hierbij als volgt te werk.

Afstelling van de zijflaps

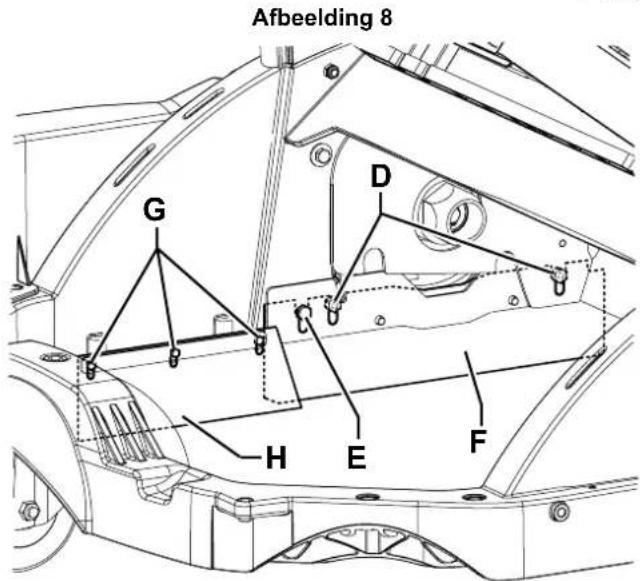

1. Verwijder de rechterklep (37) voor toegang tot de moeren (D, Afb. 9).
2. Draai de moeren (D) en de schroeven (E) los en stel de hoogte van de flap rechts (F) af met behulp van de openingen.
3. Draai de schroeven (G) los en stel de hoogte van de opveegflap rechts (H) af met behulp van de openingen.

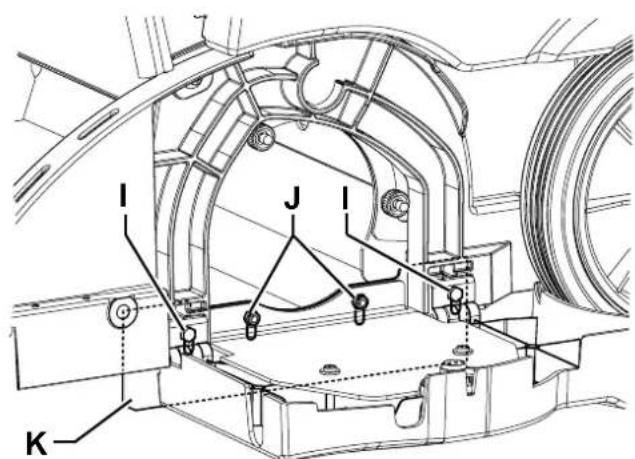

4. Draai de schroeven (I) en de moeren (J) los en stel de hoogte van de flap links (K) af met behulp van de openingen.
5. Draai de schroeven en moeren na het afstellen weer vast.

OPMERKING

De procedure voor het afstellen van de opveegflap rechts (H) kan ook voor de opveegflap links (optioneel) worden gebruikt.

Controle van de voorste flap en controle/afstelling van de achterste flap

1. Controleer of de afvalcontainer (14) of de voorste flap (24) intact is.
2. Controleer of de achterflap (25) intact is.
3. Vervang de flaps als er scheuren (A, Afb. 8) van meer dan 20 mm of breuken (B) van meer dan 10 mm in zitten (zie de werkplaatshandleiding voor vervanging van de flaps).
4. Controleer of de hoogte tot de grond van de achterste flap (25) is zoals aangegeven in de afbeelding (C) en of deze de vloer over de hele lengte raakt.

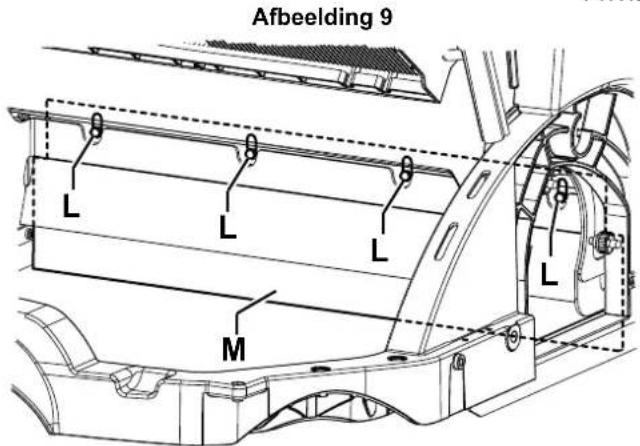

5. Draai waar nodig de schroeven (L, Afb. 10) los en stel de hoogte van de flap (M) af met de openingen.
6. Draai de schroeven (L) na het afstellen weer vast.
7. Monteer de onderdelen weer in de omgekeerde volgorde van demontage.

OPMERKING

De voorste flap (24) op de afvalcontainer hoeft niet te worden afgesteld.

> 10 mm (> 0,4 in) B A > 20 mm (> 0,8 in) C

P100823

Afbeelding 8 G D H E F

I J I K

P100825

Afbeelding 9 L L L L M

P100826
Afbeelding 10

REINIGING EN CONTROLE VAN DE INTEGRITEIT VAN HET STOFFILTER

Het aanzuigsysteem kan alleen goed werken als de stoffilter regelmatig wordt gereinigd. De filter gaat langer mee als u zich aan de aanbevolen onderhoudsintervallen houdt.

LET OP!

Draag bij het reinigen van de filter altijd een veiligheidsbril.

Maak geen gaten in de filter.

Reinig de filter in een goed geventileerde ruimte.

Draag een beschermingsmasker om te voorkomen dat u stof inademt.

OPMERKING

Naast het polyester standaardfilter zijn er ook optioneel kartonnen filters verkrijgbaar.

1. Zet de machine op een vlakke ondergrond en zorg daarbij de machine dat niet uit zichzelf kan bewegen.
2. Draai de contactsleutel (2) naar stand '0'.
3. Verwijder de afvalcontainer (14).

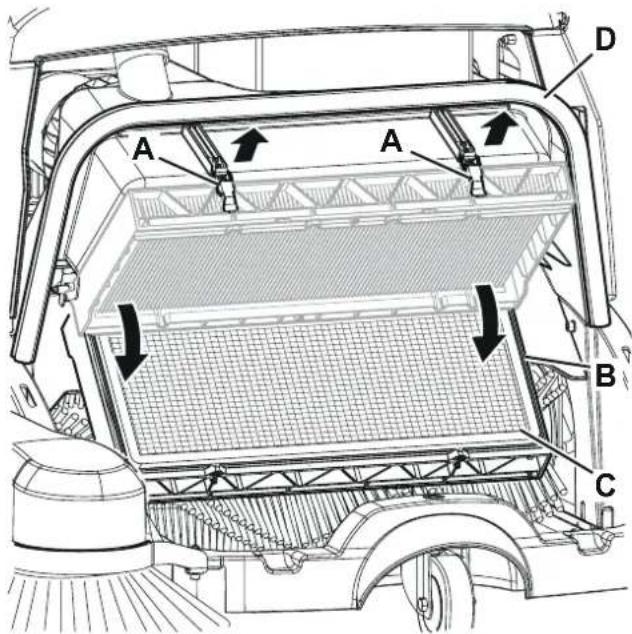

4. Haal de hendels (A, Afb. 11) los en draai de filtersteun (B) omlaag.
5. Verwijder het stoffilter (C).

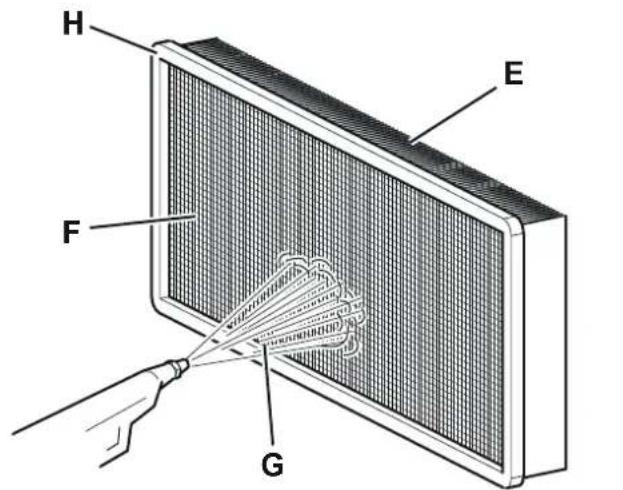

6. Reinig het stoffilter buiten door het tegen een vlak en schoon oppervlak te slaan; sla met de zijkant (E, Afb. 12) die tegenover de zijde met het rooster (F) staat.
7. Voltooi de reiniging door haaks met perslucht (G) van maximaal 6 bar te spuiten, maar alleen vanaf de kant die door het rooster (F) wordt beschermd. Hou bij de verschillende typen filters de volgende aanwijzingen aan:

- Polyester filter (standaard): om het filter grondig te reinigen kunt u het filter met water en eventueel een niet schuimende schoonmaakmiddel reinigen. Hoewel het filter hierdoor schoner wordt, wordt de levensduur van het filter korter en zal dus vaker moeten worden vervangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de functionele eigenschappen van het filter verminderen.

- Kartonnen filter (optioneel): gebruik geen water of schoonmaakmiddelen om het te reinigen omdat het dan onherstelbaar beschadigd kan raken.

1. Controleer of de behuizing van het filter geen scheuren vertoont. Reinig volledig rondom de pakking (H) en controleer of deze intact is. Vervang het filter als dat niet het geval is.
2. Reinig waar nodig langs de volledige omtrek van de rubberen pakking in de filterruimte (D, Afb. 11) en controleer tegelijkertijd of deze intact is. Als dat niet het geval is, vervang deze.
3. Monteer de onderdelen weer in de omgekeerde volgorde van demontage.

Reiniging van het voorfilter (optioneel)

1. Voer de punten 1 tot en met 3 uit.

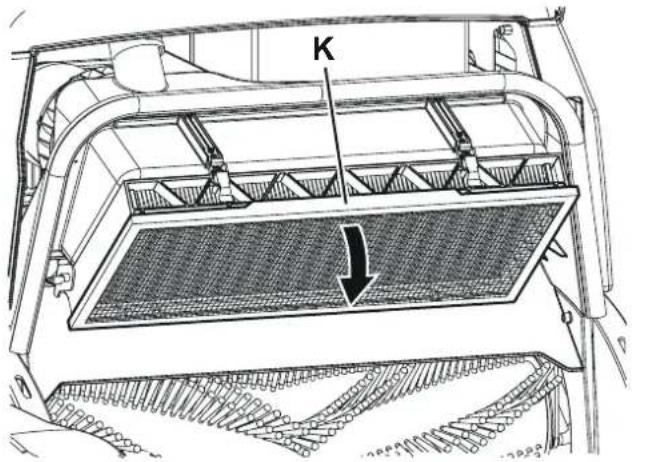

2. Verwijder het voorfilter (K. Afb. 13) en reinig het met perslucht van maximaal 6 bar.
3. Monteer de onderdelen weer in de omgekeerde volgorde van demontage.

A A D B C

P100827

Afbeelding 11

H E F G

P100828

Afbeelding 12

K

P100829
Afbeelding 13

CONTROLE VAN DE WERKING VAN DE MICROSCHAKELAAR VOOR DE POSITIE VAN DE AFVALCONTAINER

1. Verwijder de afvalcontainer (14) terwijl de motor is uitgeschakeld.
2. Probeer de motor te starten door de contactsleutel (2) op 'I' te zetten en controleer of de machine kan worden gestart. Draai de contactsleutel (2) naar stand '0'.
3. Plaats de afvalcontainer (14) terug.
4. Als de machine blijft werken wanneer de afvalcontainer (14) is verwijderd, neem dan onmiddellijk contact op met een bevoegd servicecentrum of uw leverancier.

CONTROLE / HERSTEL / VERVANGING VAN DE ZEKERINGEN

1. Zet de machine op een vlakke ondergrond. Controleer of de machine niet uit zichzelf kan bewegen.
2. Draai de contactsleutel (2) naar stand '0'.

Controle van de herbruikbare zekeringen

1. Controleer of de betreffende zekering tussen de twee herbruikbare zekeringen is gesprongen:

(32): Zekering FA (70 A) hoofdmotor
(33): Zekering (5 A) van motor voor zijborstel rechts
(34): Zekering (5 A) van motor voor zijborstel links (optioneel)
Wacht tot het onderdeel dat de zekering liet springen is afgekoeld en reset daarna de gesprongen zekering.

Controle/vervanging van de zekeringen

1. Haal de voorste steun (22) los en open de kap voor de accu's en hoofdmotor (21).
2. Ontkoppel de connector van de accu's (36).
3. Controleer/vervang de betreffende zekering tussen de volgende onderdelen:

(29): Zekering F0 (125 A) accu's.
(30): Bladzekering F1 (5 A) elektrische filterschudder.

Controleer/vervang de zekering van de acculader (31) als volgt:

1. Open het achterste rooster (51) door de bevestigingsschroeven los te draaien.
2. Open de zekeringhouder en controleer/vervang de platte zekering F2 (30 A).

Instelling

1. Sluit de stekker van de accu's (36) aan.
2. Sluit de kap voor accu's en hoofdmotor (21) en bevestig de voorste steun (22) weer.
3. Sluit het achterste rooster (51) en draai deze vast met de schroef.

CONTROLE VAN HET ELEKTROLYTPEIL VAN DE ACCU'S (ALLEEN VOOR ACCU'S VAN HET TYPE WET)

1. Haal de voorste steun (22) los en open de kap voor de accu's en hoofdmotor (21).
2. Controleer het peil van de elektrolyt in de accu's (35). Vul eventueel bij via de doppen.
3. Sluit alle doppen van de accu's (35).
4. Sluit de kap voor accu's en hoofdmotor (21) en bevestig de voorste steun (22) weer.
5. Laad eventueel de accu's op zoals aangegeven in het betreffende deel.

STORINGEN LOKALISEREN

Probleem Waarschijnlijke oorzaak Oplossing
Wanneer de contactsleutel in ‘l’ wordt gezet, worden de functies van de machine niet uitgeschakeld.	Stekker voor de accu's losgekoppeld.	Open de kap en sluit de stekker van de accu's aan.
	Afvalcontainer niet goed in positie. Plaats de afvalcontainer in de goede positie.
	Herstelbare zekering (FA) van de hoofdmotor gesprongen.	Wacht totdat de hoofdmotor is afgekoeld en reset daarna de zekering door de betreffende knop in te drukken.
	Elektronische acculader aangesloten op het stroomnet.	Koppel de elektronische acculader los van het stroomnet.
	Microschakelaar afvalcontainer defect. Vervang de microschakelaar. (*)
De zijborstel werkt niet.	Herstelbare zekering (FB) of (FC) (optioneel) gesprongen.	Wacht totdat de motor van de betreffende zijborstel is afgekoeld en reset daarna de zekering door de betreffende knop in te drukken.
	Microschakelaar van de zijborstel defect.	Vervang de microschakelaar van de betreffende zijborstel. (*)
De machine verzamelt weinig stof/vuil.	Stoffilter verstopt.	Reinig het stoffilter met behulp van de filterschudder of demonteer het filter.
	Afvalcontainer vol. Leeg de afvalcontainer.
	Flap niet goed afgesteld of kapot. Stel de flaps af of vervang ze.
	De borstels zijn niet goed afgesteld. Stel de borstels in hoogte af.
	Riem voor de hoofdborstel niet goed gespannen of versleten.	De riem voor de hoofdborstel moet worden afgesteld of vervangen. (*)
De elektrische filterschudder werkt niet. Zekering (F1) gesprongen. Vervang zekering.
De machine werkt alleen in stilstand, maar gaat uit als hij moet bewegen en het rode lampje knippert.	Lege accu's.	Laad de accu's op.Wanneer het probleem zo niet wordt opgelost, vervangt u de accu's.
De accu's gaan snel leeg.	Accu's aan het eind van de levensduur. Vervang de accu's.
	Accu's met onvoldoende capaciteit.	Monteer accu's met een grotere capaciteit (Zie het onderdeel Technische eigenschappen).
Als u aan de hendel voor de aandrijving trekt, beweegt de machine niet of heel langzaam.	De kabel voor de aandrijving is los of defect.	De kabel voor de aandrijving moet worden afgesteld of vervangen. (*)
	De aandrijfriem is los of versleten.	De aandrijfriem moet worden afgesteld of vervangen. (*)

(*) Handelingen die door een servicecentrum van Nilfisk moeten worden uitgevoerd.

OPMERKING

De machine kan niet werken zonder acculader. Als u problemen heeft met de acculader, kunt u het beste contact opnemen met een bevoegd servicecentrum.

Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de werkplaatshandleiding.

VERWIJDERING

Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht:

• Accu's
  – Polyester stoffilter
• Hoofdborstel en zijborstel
  – Kunststof leidingen en onderdelen
  – Elektrische en elektronische onderdelen (*)

(*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfisk-kantoor.
