GEBRUIKSAANWIJZING NR90GC2 HiKOKI

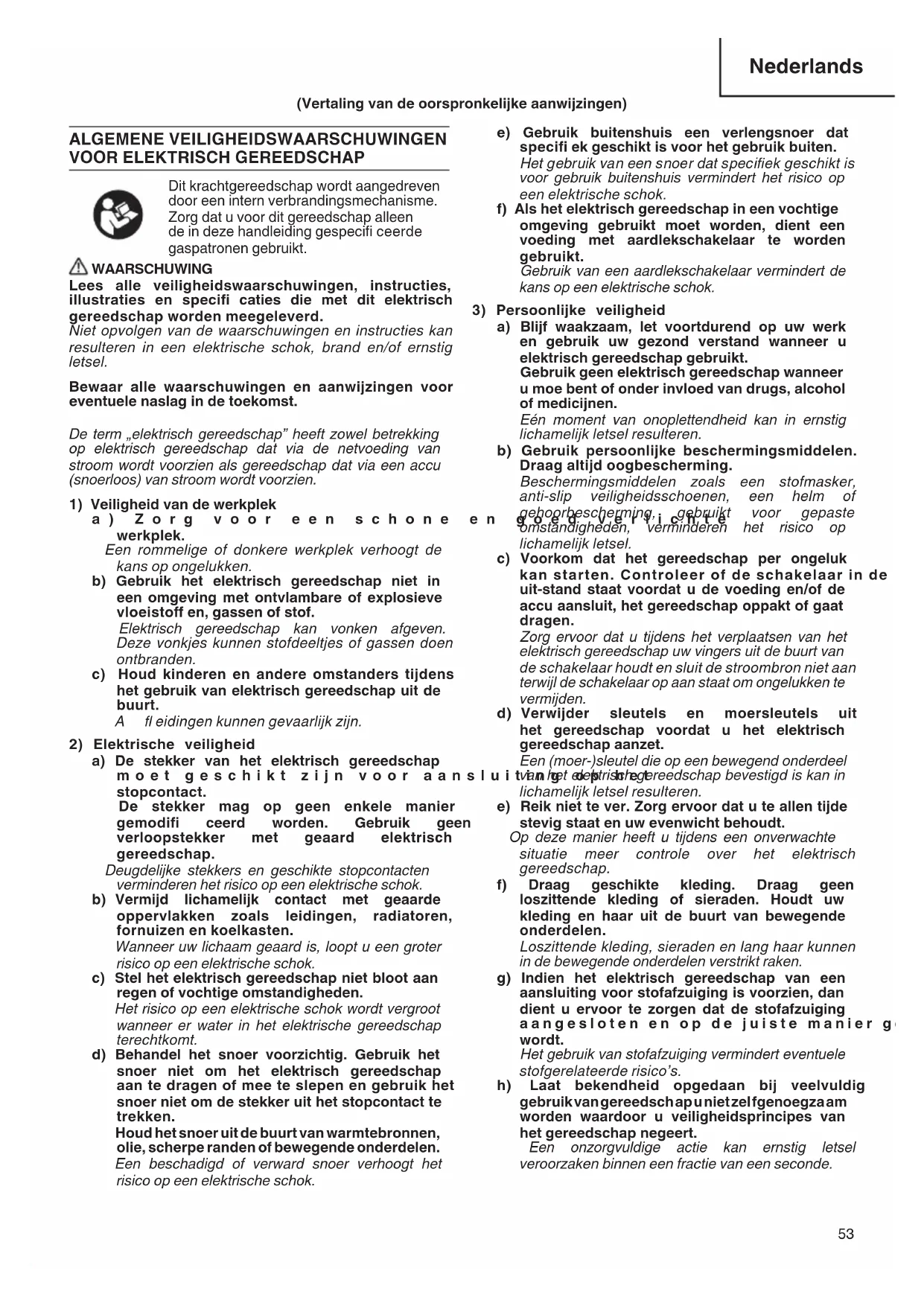

Dit krachtgereedschap wordt aangedreven door een intern verbrandingsmechanisme. Zorg dat u voor dit gereedschap alleen de in deze handleiding gespecifi ceerde gaspatronen gebruikt. WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specifi caties die met dit elektrisch gereedschap worden meegeleverd. Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt. Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s. h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedsch ap u niet zel fgenoegza am worden waardoor u veiligheidsprincipes van het gereedschap negeert. Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde. (Vertaling van de oorspronkelijke aanwijzingen) 000BookNR90GC2.indb53000BookNR90GC2.indb53 2021/07/2011:28:532021/07/2011:28:5354 Nederlands

4) Bediening en onderhoud van elektrisch

gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Verzorg het elektrische gereedschap en accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie. h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet. Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu. b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu’s. Het gebruik van andere accu’s kan letsel of brand veroorzaken. c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten. Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen. Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken. e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast. Beschadigde of aangepaste accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt. f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen. Blootstelling aan vuur of temperaturen boven de 130°C kan een explosie veroorzaken. g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven. Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft. b) Probeer beschadigde accu’s nooit te repareren. Onderhoud aan accu’s dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

1. Veiligheid door correct gebruik.

Dit pneumatisch gereedschap is ontworpen om spijkers in hout en vergelijkbare materialen te drijven. Gebruik het apparaat alleen voor dit doel.

2. Wees beducht voor ontsteking- en

ontploffi ngsgevaar. Dit gereedschap dient niet te worden gebruikt in een brandbare omgeving of in de nabijheid van ontvlambare vloeistoff en en gassen. Dit gereedschap produceert uitlaatgassen die vonken produceren en mogelijk ontvlambare materialen ontsteken. Omdat tijdens het spijkeren vonken geslagen kunnen worden, is het gevaarlijk om dit gereedschap te gebruiken in de buurt van lak, verf, benzine, verdunningsmiddel, gasolie, gas, lijmsoorten, en gelijksoortige ontvlambare materialen, omdat deze mogelijk door de vonken kunnen ontvlammen of exploderen. Daarom mag dit gereedschap onder geen enkele voorwaarde gebruikt worden in de nabijheid van dergelijke ontvlambare materialen. 000BookNR90GC2.indb54000BookNR90GC2.indb54 2021/07/2011:28:532021/07/2011:28:5355 Nederlands

3. Explosie- en brandgevaar.

Het gaspatroon is in feite een spuitbus met ontvlambare inhoud. Het gaspatroon en het drijfgas blijven in de patroonhouder. Het niet opvolgen van de instructies kan leiden tot een explosie of brand. MAX 50°C Houdt het gereedschap, de gaspatronen en de oplader uit de zon en temperaturen boven 50°C. Het gaspatroon en/of batterij kan mogelijk openbarsten waarbij ontvlambaar gas vrijkomt. Maak geen gaten in het gaspatroon en verbrand het evenmin - ook niet na gebruik. U dient het gaspatroon niet te verassen, bij te vullen, te regenereren of te recyclen. Spuit niet op open vuur of op gloeiend materiaal. Blijf uit de buurt van vonkende bronnen – niet roken. Buiten bereik van kinderen houden.

4. Draag altijd uw oogbescherming (veiligheidsbril).

Draag altijd uw oogbescherming wanneer u met dit pneumatisch gereedschap werkt, en zorg ervoor dat de mensen in uw omgeving hetzelfde doen. De mogelijkheid dat rondvliegende spijkers die niet goed geraakt werden in uw oog terechtkomen is een bedreiging voor uw gezichtsvermogen. Oogbescherming is verkrijgbaar in elke gereedschapswinkel. Draag altijd een vorm van oogbescherming wanneer u met dit apparaat werkt. Er zijn speciale maskers of veiligheidsbrillen die over uw bril passen. Werkgevers behoren er op toe te zien dat oogbescherming gedragen wordt op de werkplek.

5. Bescherm uw hoofd en uw oren.

Draagt u alstublieft een helm en oorbeschermers als u spijkerwerk doet. Let u er ook op dat de mensen rondom u, afhankelijk van de omstandigheden, hun helmen en oorbeschermers dragen. Onbeschermde blootstelling aan hard geluid kan permanente gehoorschade en andere problemen veroorzaken, zoals oorsuizen (gerinkel, gezoem, gefl uit of gebrom in de oren). Risicobeoordeling en implementatie van geschikte maatregelen voor deze gevaren zijn van essentieel belang. Een passende maatregel om het risico te verminderen is bijvoorbeeld het gebruik van dempingsmaterialen om te voorkomen dat werkstukken „rinkelen”. Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om onnodige toename van lawaai te voorkomen.

6. Gebruik het gereedschap buiten of in goed

geventileerde ruimtes. Bij gebruik van dit gereedschap komt koolmonoxide vrij. Het inademen van koolmonoxide is gevaarlijk voor de gezondheid. U dient het gereedschap niet te gebruiken in ruimtes die afgesloten of slecht geventileerd zijn. Inhaleer niet.

7. Let op de mensen die dicht bij u werken.

Het zou bijzonder gevaarlijk kunnen zijn als spijkers die niet goed ingeslagen zijn anderen zouden kunnen raken. Let daarom ook altijd op de veiligheid van de mensen rondom u wanneer u met dit pneumatisch gereedschap werkt. Let er altijd op dat er niet iemands lichaam, hand of voet dichtbij de spijker-uitgang is.

8. Richt het spijkerapparaat nooit op iemand.

Ga er altijd van uit dat het apparaat geladen is. Indien het apparaat op personen wordt gericht kunnen ernstige ongelukken worden veroorzaakt, bijvoorbeeld wanneer u per ongeluk het apparaat aanzet. Let er goed op dat het apparaat niet op iemand (inclusief uzelf) is gericht tijdens het vast- en loskoppelen van de batterij of het gaspatroon, tijdens het laden van spijkers en tijdens soortgelijke handelingen. Zelfs wanneer er geen spijkers in het apparaat zitten is het gevaarlijk om het apparaat af te doen gaan terwijl het in de richting van een persoon wijst; probeer dat dus niet. Geen geintjes. Heb respect en ontzag voor het gereedschap waar u mee werkt.

9. Controleer de drukhefboom voordat u het

gereedschap gaat gebruiken. U mag het gereedschap laten steunen op een waterpas oppervlak zoals wordt getoond in Afb. 14. Zorg dat u niet neerwaarts kracht uitoefent op het gereedschap zodanig dat de drukhendel wordt ingeschakeld. De Veiligheidshendel en de Kamer van dit apparaat werken in combinatie met elkaar. Voordat u het gereedschap gaat gebruiken moet u controleren of de drukhefboom goed functioneert. Controleer, voordat de spijkers zijn geladen en gaspatroon en batterij zijn vastgekoppeld, het volgende. Indien het apparaat abnormaal functioneert, dient u het apparaat niet te gebruiken totdat het nagekeken en eventueel gerepareerd is. ○ Houd het apparaat omhoog, trek aan de Toevoerknop en druk de Veiligheidshendel naar beneden. Controleer dat de Veiligheidshendel op een veilige manier naar zijn originele positie terugkeert. Het bedienen van de Veiligheidshendel wordt aanzienlijk zwaarder bij lage temperaturen en het spijkermechanisme kan mogelijk niet functioneren. ○ Bij het terugtrekken van de toevoerknop behoort de drukhefboom soepel te bewegen. ○ Bij het terugtrekken van de toevoerknop behoort de trekker soepel te bewegen. Bovendien, wat betreft de drukhefboom: deze mag nooit gewijzigd of verwijderd worden.

10. Gebruik alleen de voorgeschreven spijkers.

Gebruik nooit andere spijkers dan de in deze handleiding beschreven en gespecifi ceerde.

11. Breng geen wijzigingen aan het spijkerapparaat

aan. Wijzigingen kunnen de eff ectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de gebruiker en/of omstanders verhogen.

12. Wees voorzichtig bij het aansluiten van de batterij.

Let op de volgende punten om te voorkomen dat het apparaat per ongeluk afgaat wanneer u de batterij bevestigt en spijkers laadt. ○ Raak de trekker niet aan. ○ Laat de kop van het apparaat niet in contact komen met enig oppervlak. ○ Houd de kop van het apparaat naar beneden gericht. Volg bovenstaande instructies zorgvuldig op en let er altijd op dat er zich geen lichaamsdelen, handen of benen voor de spijker-uitgang bevinden. 000BookNR90GC2.indb55000BookNR90GC2.indb55 2021/07/2011:28:532021/07/2011:28:5356 Nederlands

13. Wees voorzichtig bij het hanteren van spijkers,

vooral bij het laden en ontladen, omdat de spijkers scherpe punten hebben die letsel kunnen veroorzaken.

14. Houd niet achteloos uw vinger aan de trekker.

Breng uw vinger alleen aan de trekker wanneer u inderdaad gaat spijkeren. Als u dit pneumatisch gereedschap draagt, of u geeft het aan iemand anders met uw vinger aan de trekker, kunt u per ongeluk een spijker afschieten en een ongeval veroorzaken.

15. Druk de spijker-uitgang stevig tegen het te

spijkeren materiaal. Druk de spijker-uitgang stevig tegen het te spijkeren materiaal wanneer u gaat spijkeren. De spijkers kunnen terugkaatsen als u de spijker-uitgang niet goed houdt.

16. Houd handen en voeten weg van de kop van het

apparaat wanneer er gespijkerd wordt. Het kan ernstige gevolgen hebben wanneer een spijker per ongeluk een hand of voet raakt.

17. Tijdens gebruik kan er vuil van het werkstuk

en het bevestigings-/verzamelsysteem worden afgevoerd.

18. Raak de uitlaat en diens omgeving niet aan.

Dit gereedschap produceert uitlaatgassen die mogelijk ontvlambare materialen ontsteken. De neus en de drukhefboom worden heet en gaan gloeien bij langdurig of snel gebruik. Raak niet aan met blote handen.

19. Wees bedacht op de terugslag van het pneumatisch

gereedschap. Breng uw hoofd of andere lichaamsdelen niet dicht bij de bovenkant van het apparaat terwijl het in werking is. Dit is gevaarlijk omdat het apparaat een krachtige terugslag kan geven als bijvoorbeeld de spijker die wordt ingedreven een oude spijker of een knoest in het hout raakt.

20. Wees voorzichtig wanneer u dun plaatmateriaal of

de hoeken van een stuk hout gaat spijkeren. Wanneer u dun plaatmateriaal spijkert, kunnen de spijkers er dwars doorheen vliegen, wat ook kan gebeuren als u de hoek van een stuk hout spijkert en de spijker afketst. In dergelijke gevallen dient u ervoor te zorgen dat er zich niemand (en ook geen handen, voeten e.d.) achter het dunne plaatmateriaal of naast het hout dat u wilt spijkeren bevindt.

21. Tegelijkertijd spijkeren aan beide zijden van een

wand is gevaarlijk. Onder geen enkele voorwaarde mag u aan beide zijden van een wand samen met iemand anders staan te spijkeren. Dit kan bijzonder gevaarlijk zijn daar de spijkers door de wand kunnen dringen en zo verwondingen kunnen veroorzaken.

22. Gebruik het gereedschap niet op stellingen,

ladders. Het gereedschap mag niet worden gebruikt in bijvoorbeeld de volgende gevallen: – wanneer u van de ene spijkerplaats naar de andere moet via een steiger, trap, ladder of via dergelijke constructies, bijv. lattenwerk, – dichtmaken van dozen of kratten, – vastzetten van veiligheidssystemen voor het vervoer enz. op voertuigen en wagons

23. Koppel na gebruik de batterij en het gaspatroon

los en verwijder alle spijkers die nog in het magazijn zitten. Koppel de batterij en het gaspatroon los van het gereedschap voor u onderhoudswerkzaamheden uit gaat voeren, een vastzittende spijker gaat verwijderen, de werkplek gaat verlaten, het gereedschap naar een andere plaats gaat brengen, of nadat u het apparaat gebruikt hebt. Het per ongeluk afschieten van een spijker is levensgevaarlijk.

24. Wanneer u een vastgeraakte spijker gaat

verwijderen, moet u er allereerst op letten dat u de batterij en het gaspatroon loskoppelt. Wanneer de vastgeraakte spijker vastzit in de spijkeruitvoer, moet u allereerst de batterij en het gaspatroon van het gereedschap loskoppelen. Het per ongeluk afschieten van een spijker kan zeer gevaarlijk zijn.

25. Dit appraat dient te worden gebruikt in een

omgeving met een temperatuur tussen de 0°C en 40°C. Het apparaat raakt mogelijk defect bij gebruik onder 0°C of boven 40°C.

26. Laad de batterij bij een temperatuur van 0–40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De batterij kan niet bij een temperatuur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20–25°C.

27. Gebruik de oplader niet kontinu.

Wacht ongeveer 15 minuten voordat met het laden van een andere batterij begonnen wordt.

28. Voorkom dat stof of vuil in de aansluitopening van

31. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploff en.

32. Het gebruik van een uitgeputte batterij zal de

oplader beschadigen.

33. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

34. Steek nooit een voorwerp in de ventilatie-

openingen van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gestoken, kan dit resulteren in een elektrische schock of beschadiging aan de oplader.

35. Inhaleer de inhoud niet.

Een persoon die de inhoud heeft geïnhaleerd, dient direct naar de frisse lucht te worden geleid en in een comfortabele positie te worden gebracht.

36. Uitzettende gassen veroorzaken lage

temperaturen. Vloeibare gassen kunnen leiden tot letsel indien in contact gebracht met huid of ogen. – Bij contact met de huid: was de aangetaste huid met warm water en zeep en smeer, na droging, in met huidcrème. – Bij contact met de ogen: spoel de open ogen af onder een lopende kraan. Raadpleeg, indien nodig, een dokter. 000BookNR90GC2.indb56000BookNR90GC2.indb56 2021/07/2011:28:542021/07/2011:28:5457 Nederlands

MAX 50°C Bewaar in een goed geventileerde ruimte. Bewaar niet in een ruimte met temperaturen boven 50°C (oftewel in direct zonlicht of in een voertuig). Stel niet bloot aan vlammen en vonken. Maak het gaspatroon niet open of lek. U dient het gaspatroon niet bij te vullen, te regenereren of te recyclen. Verwijder het gaspatroon met naleving van lokale regelgeving omtrent verwijdering van spuitbussen. Verwijder het gaspatroon niet samen met recyclebaar schroot. Houdt buiten bereik van kinderen.

38. Transport/Opslag.

Transport Verzending via de post is niet toegestaan. – Het is toegestaan om, zonder verzendpapieren en noodkaart en met gebruik van prive-auto, kleine hoeveelheden voor eigen gebruik te transporteren. – Houd rekening met de maximale temperatuurlimiet van 50°C. Opslag – Bewaar niet in gangen, (aankomst)hallen, op zolder of in de buurt van deuren en uitgangen. – Verkoopkramen dienen niet dichtbij uitgangen te worden geplaatst. – Een brandblusser van 6 kilo, klasse A, B of C, dient voorhanden te zijn. – Pakketten dienen zo te worden opgestapeld, dat ze niet op de grond vallen. – Opslagkamers dienen niet meer dan 20 m

beslag te nemen. – Bewaar niet samen met pyrotechnische goederen. – De opgeslagen hoeveelheid mag de dagelijkse verkoophoeveelheid niet overtreff en. – Gereedschappen met open vuur dienen niet te worden gebruikt in de buurt van gaspatronen. – De gaspatronen mogen niet in een (glazen) etalage worden geplaatst.

39. Tijdens gebruik van het gereedschap moet de

gebruiker een geschikte, maar ergonomische houding aannemen. Zorg dat u stevig staat en vermijd ongemakkelijke houdingen of dat u uit balans bent.

40. Als de gebruiker symptomen ervaart zoals

aanhoudend of herhaald ongemak, pijn, kloppingen, steken, tintelingen, gevoelloosheid, een branderig gevoel of stijfheid, negeer deze waarschuwingssignalen dan niet. De gebruiker moet een gekwalifi ceerde gezondheidsdeskundige raadplegen over al zijn activiteiten.

41. Langdurig doorlopend en repetitief werk kan

leiden tot stoornissen in spier- en botweefsel. Werk niet langdurig in dezelfde lichamelijke houding en oefen niet langdurig overmatig veel kracht uit. Neem regelmatig rust, zeker als u zich moe voelt.

42. Uitglijden, struikelen en vallen zijn belangrijke

oorzaken van letsel op de werkplek. Houd rekening met gladde oppervlakken die worden veroorzaakt door het gebruik van het gereedschap en ook met het gevaar op struikelen veroorzaakt door de luchtslang.

43. Wees vooral voorzichtig in een onbekende

omgeving. Er kunnen verborgen gevaren bestaan, zoals elektriciteit of andere nutsleidingen.

44. Zorg ervoor dat er geen elektriciteitskabels,

gasleidingen enz. aanwezig zijn die een gevaar zouden kunnen vormen indien ze worden beschadigd door gebruik van het gereedschap.

45. Bij de risicobeoordeling moet ook worden gekeken

naar het ontstaan van stof door gebruik van het gereedschap, en naar mogelijk aanwezig stof dat wordt opgeblazen.

46. Richt de afvoer zodanig dat in een stoffi ge ruimte

het stof zo min mogelijk wordt verstoord.

47. Wanneer er gevaren met stof of de afvoer ontstaan,

is het belangrijk deze bij de bron aan te pakken.

48. Informatie om een risicobeoordeling van deze

gevaren uit te voeren en implementatie van passende maatregelen is van essentieel belang.

49. Blootstelling aan trillingen kan leiden tot schade

aan de zenuwen en bloedtoevoer van de handen en armen.

50. Draag warme kleding wanneer u in koude

omstandigheden werkt, houd uw handen warm en droog.

51. Als u gevoelloosheid, tintelingen, pijn of wit

worden van de huid in uw vingers of handen ervaart, dient u medisch advies in te winnen van een gekwalifi ceerde bedrijfsarts over al uw activiteiten.

52. Bedien en onderhoud het gereedschap zoals

aanbevolen in deze instructies om onnodige toename van trillingen te voorkomen.

53. Houd het gereedschap met een lichte, maar veilige

grip vast, omdat het risico van trillingen over het algemeen groter is wanneer de grijpkracht hoger is.

54. Houd het gereedschap goed vast terwijl u ermee

aan het werk bent. Doet u dit niet, dan kunnen ongelukken of verwondingen het gevolg zijn. (Afb. 22)

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION

BATTERIJ De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd. In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is.

De accu moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de accu oververhit is door overbelasting, kan

het zijn dat de accu niet meer werkt. In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u de accu opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen. 000BookNR90GC2.indb57000BookNR90GC2.indb57 2021/07/2011:28:542021/07/2011:28:5458 Nederlands

1. Zorg ervoor dat er zich geen spaanders en stof op de

accu ophopen. ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. ○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. ○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld. ○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op het stopcontact of op

de sigarettenaansteker in een auto.

6. Gebruik de accu niet voor andere doeleinden dan de in

deze gebruiksaanwijzing genoemde.

7. Wanneer de accu niet kan worden opgeladen, zelfs

nadat de specifi eke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.

8. Zorg ervoor dat de accu niet te heet wordt of onder

te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.

9. Houd de accu onmiddellijk uit de buurt van vuur nadat

er een lek of vieze geur is vastgesteld.

10. Gebruik de accu niet op een plek waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur,

warmteontwikkeling, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.

12. Dompel de batterij niet onder of laat geen vloeistoff en

erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen

krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof op uw huid of kleding lekt, moet

u ze onmiddellijk goed wassen met schoon water, zoals kraanwater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper. WAARSCHUWING Als er een geleidende vreemde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanneer u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen ○ Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos. ○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen. LET OP Gebruik voor het opladen niets anders dan de meegeleverde oplader.

BETREFFENDE TRANSPORT VAN LITHIUM-

ION ACCU Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht. WAARSCHUWING Stel het transportbedrijf op de hoogte dat er een lithium- ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer. ○ Lithium-ion accu’s die een uitgangsvermogen van 100 Wh overschrijden worden bes chouwd al s gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures. ○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

Krachtbroninvoer Enkelvoudige fase: AC 230 V 50 Hz Oplaadtijd Ongeveer 30 minuten (Bij een temperatuur van 20°C) Oplaadvoltage 7,2 V – 18 V Oplaadstroomsterkte 2,6 A Gewicht 0,3 kg SPIJKERSELECTIE Kies een geschikte spijker op de Afbeelding. Spijkers die niet op de Afbeelding staan kunnen niet gebruikt worden in dit apparaat. [NR90GC2] Alleen gladde spijkers en spijkers met haakjes en ringen kunnen worden gebruikt. Gebruik geen spijkers met schroefachtige groeven. De spijkers worden in strips van 25-37 spijkers geleverd. [NR90GR2] Het gebruik van andere spijkers kan leiden tot het slecht functioneren van het gereedschap, met ernstig letsel als gevolg. NR90GC2 NR90GR2 Met papier aan elkaar verbonden stripspijkers Spijkers met D-vormige kop 30° Min. Max. Met plastic aan elkaar verbonden stripspijkers Spijkers met volledige kop 21° Min. Max. 3,0 mm 50 mm 6,8 mm 3,3 mm 90 mm 7,7 mm 50 mm 2,9 mm 7 mm 3,3 mm 90 mm 7,6 mm

• Dit spijkerapparaat wordt niet aanbevolen voor het spijkeren van hechtnagels met volgring (lengte van 75 mm tot 90 mm) in samengeperst hout. 000BookNR90GC2.indb59000BookNR90GC2.indb59 2021/07/2011:28:542021/07/2011:28:5460 Nederlands STANDAARD ACCESSOIRES (1) Oogbescherming .........................................................1 (2) Acculader .....................................................................1 (3) Tas ................................................................................1 (4) Imbus-steeksleutel voor M5-schroef ...........................1 (vastgemaakt aan de behuizing) (5) Zelfsmeernippel ...........................................................1 OPTIONELE TOEBEHOREN.........losse verkoop ○ Gaspatroon ......................................Code-Nr. 753-600 ○ Smeerolie voor Gas-stripspijkerapparaat 250 cc (8 oz.) olietoevoer ...............(Code-Nr. 885-246) TOEPASSINGEN ○ Bevestigen van vloeren en raamwerk. ○ Bevestigen van gebinte, opbouwen van kozijnen. ○ Bevestigen van ondervloeren en dakbedekking. ○ Bevestigen van wandbeschotting. ○ Bouw van stacaravans en prefab huizen. OPLADEN Vóór gebruik van het krachtgereedschap, dient u de batterij als volgt op te laden.

1. Plaats de batterij in de oplader

Plaats de batterij in de juiste richting in de oplader, totdat de batterij de bodem van de oplader raakt (Zie Afb. 2). LET OP De oplader UC18YG is exclusief ontworpen voor de gespecifi ceerde batterijen en kan geen andere batterijen opladen. Deze kunnen uitsluitend de opgegeven batterijen opladen. Het is evenwel mogelijk om andere batterijen dan de opgegeven typen in de laders te doen en ook is het mogelijk dat dan het lampje oplicht. U wordt echter met klem verzocht geen andere accu’s dan de gespecifi ceerde met deze laders te gebruiken, daar deze accu’s niet alleen niet opgeladen zullen worden, maar bovendien kunnen leiden tot storingen aan de laders.

2. Sluit het snoer van de oplader aan op een stopkontakt

Wanneer het snoer aangesloten wordt, wordt de oplader ingeschakeld (de indikator gaat branden). LET OP Als het kontrolelampje niet oplicht, trek dan het netsnoer uit het stopkontakt en kontroleer de montagerichting van de batterij. Ongeveer 30 minuten is vereist om de batterij volledig op te laden wanneer de temperatuur 20°C is. Wanneer de batterij volledig opgeladen is, gaat het kontrolelampje uit. Het opladen zal langer duren bij lage temperatuur of wanneer de spanning van de stroombron te gering is. Als het kontrolelampje ook na 120 minuten opladen nog niet dooft, stop dan met opladen en neem dan kontakt op met uw BEVOEGDE HiKOKI ONDERHOUDSDIENST.

3. Over de temperatuur van de accu.

De temperaturen voor de accu's staan vermeld in Tabel 1; laat accu's die heet geworden zijn eerst een tijdje afkoelen voor u ze gaat opladen. Tabel 1 Geschikte temperatuur voor het opladen 0°C – 50°C LET OP Als de batterij aan direct zonlicht blootstaat na gebruik, is het mogelijk dat het kontrolelampje niet aan gaat.

4. Verwijder de stekker uit het stopkontakt

5. Houd de oplader stevig vast en trek de accu eruit

OPMERKING Verwijder na gebruik eerst de batterijen uit de lader en bewaar de batterijen op de juiste manier. Om langdurig gebruik van de batterij te bevorderen. (1) Laad batterij op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint.

VOORBEREIDINGEN VOOR HET GEBRUIK

LET OP ○ Geen ontvlambare gassen, vloeistoff en of anderszins ontvlambare objecten in de werkomgeving. ○ Gebruik buiten of in goed geventileerde ruimtes. Inhaleer niet. ○ Houdt het gereedschap, het gaspatroon en de oplader uit de zon en temperaturen boven 50°C. ○ Blijf uit de buurt van vonkende bronnen – niet roken. ○ Maak de ruimte vrij van kinderen en onbevoegd personeel. ○ Bewaar het gereedschap, het gaspatroon en de oplader niet in een koude omgeving. Houd het gereedschap, het gaspatroon en de oplader tot aan gebruik op een warme plek. ○ Indien het gereedschap, het gaspatroon en de oplader koud zijn, dient u het geheel eerst warm te laten worden voordat u het gaat gebruiken. Houd de temperatuurslimiet van 50°C in de gaten. Stel niet bloot aan open vuur en vonken! ○ Dit gereedschap draait mogelijk niet op volle toeren wanneer: – de temperatuur te laag waardoor de kracht van het drijfgas afneemt. – de temperatuur te hoog is en de concentratie van het drijfgas te hoog wordt. ○ Gebruik het gereedschap niet in de regen of op plekken waar het zeer vochtig is. ○ Het wordt niet aanbevolen dit gereedschap te gebruiken boven een hoogte van 1500 meter, of bij temperaturen onder 0°C .

Het bevestigen van de meetklep op een gaspatroon: (1) Maak de meetklep en het deksel los van het gaspatroon (Zie Afb. 3 (1)). (2) Duw naar voren (steelzijde) en naar beneden aan de voorkant van de meterklep (Zie Afb. 3 (2)). (3) Druk naar beneden aan de achterkant van de meetklep, totdat het sluit (Zie Afb. 3 (3)). Het controleren van de meetklep: Druk de steel van de meetklep op het gaspatroon twee of drie keer tegen een vaststaand voorwerp. Indien er geen gas vrijkomt, is het gaspatroon leeg en dient u het te vervangen. 000BookNR90GC2.indb60000BookNR90GC2.indb60 2021/07/2011:28:542021/07/2011:28:5461 Nederlands Houdt de veiligheidsvoorschriften in acht LET OP ○ Wanneer er gas lekt uit de meetklep of uit het gaspatroon nadat u de meetklep heeft vervangen, dient u een nieuwe meetklep te plaatsen. ○ Probeer de gebruikte meetklep niet opnieuw te gebruiken. Plaats een nieuwe meetklep.

U dient de batterij vóór gebruik op te laden. De oplaadmethode voor de batterij vindt u op bladzijde

LET OP ○ Onbevoegden (inclusief kinderen) moeten ver van dit pneumatisch gereedschap vandaan gehouden worden. ○ Draag uw oogbescherming. ○ Controleer of de schroeven die de verschillende onderdelen van het gereedschap bij elkaar houden goed vastzitten. Controleer dat het gereedschap geen verroeste of defecte onderdelen heeft. ○ Controleer of de drukhefboom goed werkt zonder spijkers, gaspatroon en batterij. Controleer tevens of er afvalsresten aan de bewegende onderdelen van de drukhefboom zitten gekleefd. ○ Controleer nogmaals of het veilig is het pneumatisch gereedschap te gaan gebruiken. VOOR GEBRUIK

1. Steek de batterij in de boor (Zie Afb. 4)

U dient de drukhefboom en de trekker niet te bedienen wanneer u de batterij installeert. Controleer dat het batterij-indicatielampje GROEN knippert. (Zie Afb. 5). Indien het batterij-indicatielampje ROOD knippert, betekent dit dat de batterij niet genoeg stroom bevat en moet worden opgeladen. BATTERIJ-INDICATIELAMPJE – GROEN knipperend: Genoeg stroom aanwezig (Het lampje gaat continue branden tijdens bediening). – ROOD knipperend: onvoldoende stroom aanwezig (Het lampje gaat continue branden tijdens bediening). – OFF: De accu is zeer leeg. Laad de accu op.

2. Het aansluiten van het gaspatroon op het

gereedschap (1) Trek aan de klink en open de gaspatroonafdekking (Zie Afb. 6). (2) Steek het gaspatroon in het gereedschap (Zie Afb. 7). (3) Steek de steel van het gaspatroon in het gat van de adapter (Zie Afb. 8). (4) Sluit de gaspatroonafdekking.

3. Laden van spijkers

(1) Steek de spijkerstrip in de achterkant van het magazijn (Zie Afb. 9). (2) Schuif de spijkerstrip naar voren in het magazijn (Zie Afb. 10). (3) Trek de spijkertoevoer (B) terug, zodat de toevoerknop op de spijkerstrip wordt aangesloten (Zie Afb. 11). OPMERKING Gerbruik een spijkerstrip met meer dan 10 spijkers. De spijkermachine is nu gereed voor gebruik. Verwijderen van de spijkers: Trek de toevoerknop terug (Zie Afb. 12). Duw de toevoerknop rustig terug, terwijl u op de spijkertoevoer (B) drukt. Trek de spijkers uit de achterkant van het magazijn (Zie Afb. 13). LET OP Om te voorkomen dat het apparaat per ongeluk afgaat, mag u nooit de trekker overhalen of de tip van de drukhefboom op de werkbank of de vloer laten rusten. Richt ook nooit of te nimmer de spijker- opening op een persoon of een lichaamsdeel.

GEBRUIK VAN DE SPIJKERAPPARAAT

LET OP ○ Gebruik de behuizing of een ander onderdeel van het gereedschap niet als hamer aangezien er hierdoor onverwachts spijkers kunnen geschoten of het gereedschap kan mogelijk beschadigd raken en dit kan leiden tot ernstig letsel. ○ Neem voorzorgsmaatregelen om de veiligheid van personen in de buurt van de werkplek te waarborgen. ○ Haal de trekker over wanneer u een spijker in wilt slaan, om zo de zuiger op de juiste manier terug te laten gaan. ○ Controleer de spijkerdiepte wannneer de temperatuur boven 40°C of onder 0°C is. ○ Zorg er altijd voor dat het gereedschap veilig contact maakt met het werkstuk en niet weg kan glijden.

Dit krachtgereedschap is voorzien van een VOLLEDIG OPEENVOLGEND AANDRIJVINGSMECHANISME. (1) Enkelschot Druk de spijker-openening op de de plek waar de spijker moet komen; haal vervolgens de trekker over om een enkele spijker af te vuren (Zie Afb. 15). Nadat u één spijker heeft afgeschoten moet u de trekker loslaten en opnieuw indrukken voordat u opnieuw een spijker kunt afschieten. (2) Drukhefboom Wanneer de spijker-opening tegen het werkstuk gedrukt wordt, moet u de drukhefboom helemaal omhoog doen komen (Zie Afb. 15) om de vergrendeling op te heff en. Op deze manier hoort het niet mogelijk te zijn een spijker af te vuren door alleen de trekker over te halen zonder de vergrendeling op te heff en. Veiligheidssysteem bij ongeladen toestand. Wanneer spijkermagazijn van het gereedschap niet is geladen, of wanneer er zich minder dan 8 of 9 spijkers in het magazijn bevinden, treedt een automatisch veiligheidssysteem in werking waarbij de drukhefboom wordt vergrendeld (NR90GC2), 5 of 6 (NR90GR2). LET OP ○ Wees voorzichtig bij het spijkeren van hoeken. Bij het continu spijkeren op een hoek, is het mogelijk dat spijkers afketsen of door het hout heen breken. ○ Probeer geen spijker op een andere spijker te slaan. ○ Probeer geen spijker in metaal te slaan. ○ Zorg ervoor dat u het puntje van de drukhefboom niet tegen hout aanzet wanneer deze in vaste staat verkeerd. OPMERKING Het gereedschap functioneert bij lage temperaturen mogelijk niet correct. Gebruik het gereedschap altijd bij een geschikte omgevingstemperatuur.

2. Afstellen van de spijkerdiepte (Zie Afb. 17, 18)

Om te zorgen dat de spijkers even diep worden ingeslagen, dient u het gereedschap altijd stevig tegen het werkoppervlak gedrukt te houden. 000BookNR90GC2.indb61000BookNR90GC2.indb61 2021/07/2011:28:542021/07/2011:28:5462 Nederlands Neem de volgende stappen wanneer de spijkers te diep of te ondiep worden ingeslagen. Verwijder de brandstofcel en de accu uit het spijkerpistool (Zie Afb. 16). Duw de drukhefboom naar voren wanneer de spijkers te diep worden ingeslagen (Zie Afb. 17). Duw de drukhefboom naar achteren wanneer de spijkers te ondiep worden ingeslagen (Zie Afb. 18). Doe een spijkertest om te kijken of de juiste diepte is verkregen. Is dit het geval, laat de drukhefboom dan op deze positie staan. Sluit de brandstofcel en de accu aan op het spijkerpistool. DRAAG ALTIJD EEN VEILIGHEIDSBRIL. Voer een spijkertest uit. Verwijder de brandstofcel en de accu uit het spijkerpistool. Kies de geschikte positie voor de drukhefboom.

3. Het verhelpen van een verstopping

Haal bij een verstopping van spijkers de afvuurkop van het apparaat en ga als volgt te werk: Ontkoppel het gaspatroon en de accu van het spijkerapparaat (Zie Afb. 16). Vergrendel de volger in het magazijn en verwijder de bindingen. Verwijder de moeren met een steeksleutel (Zie Afb. 19). Trek het magazijn van de afvuurkop en verwijder de vastzittende spijker(s) (Zie Afb. 20). Koppel het gaspatroon en de accu weer aan het spijkerapparaat.

DRAAG ALTIJD EEN VEILIGHEIDSBRIL

OPMERKING Haak kan worden gebruikt als hanger.

INSPECTIE EN ONDERHOUD

LET OP Zorg dat u bij inspectie, onderhoud, reiniging en het tenietdoen van verstoppingen het gaspatroon en de batterij loskoppelt.

1. Het inspecteren van het magazijn

KOPPEL DE BATTERIJ EN HET GASPATROON LOS. Reinig het magazijn. Verwijder de resten papier en hout die zich mogelijk in het magazijn hebben opgehoopt. Smeer het magazijn met de speciaal voor dit Gas- stripspijkerapparaat ontwikkelde HiKOKI-smering.

2. Controleer de schroeven waar alle onderdelen

mee vast zitten Controleer regelmatig of er ergens een schroef los zit. Draai eventueel losse schroeven weer vast. Het is gevaarlijk om het apparaat te gebruiken als er schroeven los zitten.

3. Inspecteren van de veiligheidshendel

Controleer of de veiligheidshendel soepel kan bewegen. Maak de bewegende delen van de veiligheidshendel schoon en smeer ze geregeld met de meegeleverde smeerolie. Door geregeld schoon te maken en te smeren zorg u ervoor dat de veiligheidshendel soepel blijft functioneren en gaat u de vorming van roest tegen.

4. Opslag (Zie pagina 57)

○ Wanneer u het apparaat voor langere tijd niet zult gebruiken, kunt u het beste een dunne laag machineolie aanbrengen op de stalen onderdelen van het apparaat om roest tegen te gaan. ○ Bewaar dit spijkerapparaat niet in een koude omgeving. Bewaar het op een warme plek. ○ Wanneer u het spijkerapparaat niet gebruikt, dient u het op te slaan op een warme, droge plek. Buiten bereik van kinderen houden. ○ Bewaar het Spijkerapparaat op een plaats met een temperatuur van minder dan 40°C en buiten het bereik van kinderen. OPMERKING Opbergen van lithium-ion accu’s Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt. Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden. Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken. Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en. LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. Belangrijke informatie voor de accu’s van HiKOKI snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele accu’s. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu’s, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen). GESCHIKTE SMEERMIDDELEN Gebruik HiKOKI smering voor Gas-stripspijkerapparaat. Gebruik geen schoonmaakolie of reinigigers met toevoegingen. Deze smeermiddelen schaden de O-ringen en andere rubberen onderdelen. Dit leidt tot incorrect functioneren van het gereedschap. 000BookNR90GC2.indb62000BookNR90GC2.indb62 2021/07/2011:28:542021/07/2011:28:5463 Nederlands Geluidsinformatie Geluidskarakteristiek-waarden in overeenstemming met EN ISO 11148-13:2018: Het typische A-zwaarte enkele geluidssterkteniveau

WA, 1s,d= 108 dB Het typische A-zwaarte enkele geluidsdrukniveau op de werkplek L pA, 1s,d= 99 dB Onzekerheid K: 2,5 dB (A). Deze waarden zijn gereedschap-gerelateerde karakteristieke waarden en geven niet het geproduceerde geluid op het moment van daadwerkelijk gebruiken van het apparaat weer. Het geproduceerde geluid tijdens het werken met het apparaat hangt bijvoorbeeld ook af van de werkomgeving, het stuk waaraan gewerkt wordt, hoe dat stuk ondersteund wordt, het aantal spijkers dat ingeslagen wordt enz. Afhankelijk van de omstandigheden op de werkplek en de vorm van het stuk waaraan gewerkt wordt, is het nodig om persoonlijke beschermingsmiddelen toe te passen, zoals het plaatsen van het werkstuk op een geluiddempende ondergrond, voorkomen van vibratie van het werkstuk door het vast te klemmen of te bedekken, enz. In speciale gevallen zal het nodig zijn om oorbeschermers te dragen. Trillingsinformatie De typische vibratie karakteristieke waarde in overeenstemming met EN ISO 11148-13:2018: 3,5 m/s

Maak het magazijn en het toevoermechanisme schoon. Voorkom een verstopping. Blaas dagelijks schoon. Zorg dat de veiligheidshendel naar behoren blijft werken. Voor de veiligheid van de gebruiker en verantwoord spijkeren. Blaas dagelijks schoon. De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standaardtestmethode en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken. Ze kunnen ook worden gebruikt in een voorlopige beoordeling van de blootstelling. WAARSCHUWING ○ De trillings- en geluidsemissie tijdens het werkelijke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt, vooral wat voor soort werkstuk wordt verwerkt; en ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. 000BookNR90GC2.indb63000BookNR90GC2.indb63 2021/07/2011:28:552021/07/2011:28:5564 Nederlands Het oplossen van problemen bij gebruik

PROBLEEM UIT TE VOEREN CONTROLES CORRECTION

Het apparaat staat aan, maar er worden geen spijkers geslagen. Kijk of er een verstopping is. Los een verstopping op. Controleer het functioneren van de spijkertoevoer. Maak schoon en smeer. Is de veer lam geworden of beschadigd? Vervang de veer. Controleer of de juiste spijkers worden gebruikt. Gebruik alleen aanbevolen spijkers. Kijk of het aandrijfblad goed naar beneden is geplaatst. Duw het aandrijfblad met een gleufk opschroevendraaier en zet de zuiger terug in de hoogste positie. Er worden spijkers overgeslagen. Onderbroken toevoer. Controleer of de juiste spijkers worden gebruikt. Gebruik alleen aanbevolen spijkers. Controleer het functioneren van de spijkertoevoer. Maak schoon en smeer. Is de veer lam geworden of beschadigd? Vervang de veer. Is de spijkertoevoer (B) versleten of beschadigd? Vervang de spijkertoevoer (B). Controleer of de zuiger terug beweegt. Haal de trekker geheel over. Temperatuur is te laag, verwarm het gaspatroon op maar laat deze niet warmer worden dan 50°C. Controleer of de zuiger soepel beweegt. Neem contact op met HiKOKI voor vervanging. Vervang de zuigerring. Vervang de zuiger. Vervang de o-ring van de zuiger. De spijkers raken verstopt. Een ingeslagen spijker is krom. Controleer of de juiste spijkers worden gebruikt. Gebruik alleen aanbevolen spijkers. Is het aandrijfblad versleten? Neem contact op met HiKOKI voor vervanging. Is de spijkertoevoer (B) versleten of beschadigd? Vervang de spijkertoevoer (B). De veiligheidshendel werkt niet soepeltjes. Is de veiligheidshendel krom? Neem contact op met HiKOKI voor vervanging. Controleer het schuiftraject van de veiligheidshendel; is er restafval? Neem contact op met HiKOKI voor vervanging. De ventilator draait, het indicatielampje staat op groen, maar er worden geen spijkers ingeslagen / de machine hapert. Controleer dat de zuiger goed terug beweegt. Haal de trekker geheel over. Temperatuur is te laag, verwarm het gaspatroon op maar laat deze niet warmer worden dan 50°C. Bekijk het brandstofpeil, is er voldoende gas? Vervang door een nieuw gaspatroon. Controleer het snoer van de bougie, versleten? Neem contact op met HiKOKI voor vervanging. Controleer de bougie, is deze vettig of vuil? Neem contact op met HiKOKI voor vervanging. Controleer het fi lter, is deze verstopt geraakt? Neem contact op met HiKOKI voor vervanging. De ventilator gaat niet draaien wanneer de veiligheidshendel wordt ingedrukt. Leeg magazijn. Laad meer spijkers in het magazijn. Kijk naar de kleur van het indicatielampje. Indien rood: laad de accu op. Indien groen: Neem contact op me HiKOKI voor vervanging. Het is niet mogelijk om de accu op te laden.

Wij verklaren onder onze eigen verantwoordelijkheid dat Gas nailer, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE-markeringen. Deutsch Español
