GEBRUIKSAANWIJZING MSK 3000 EINHELL

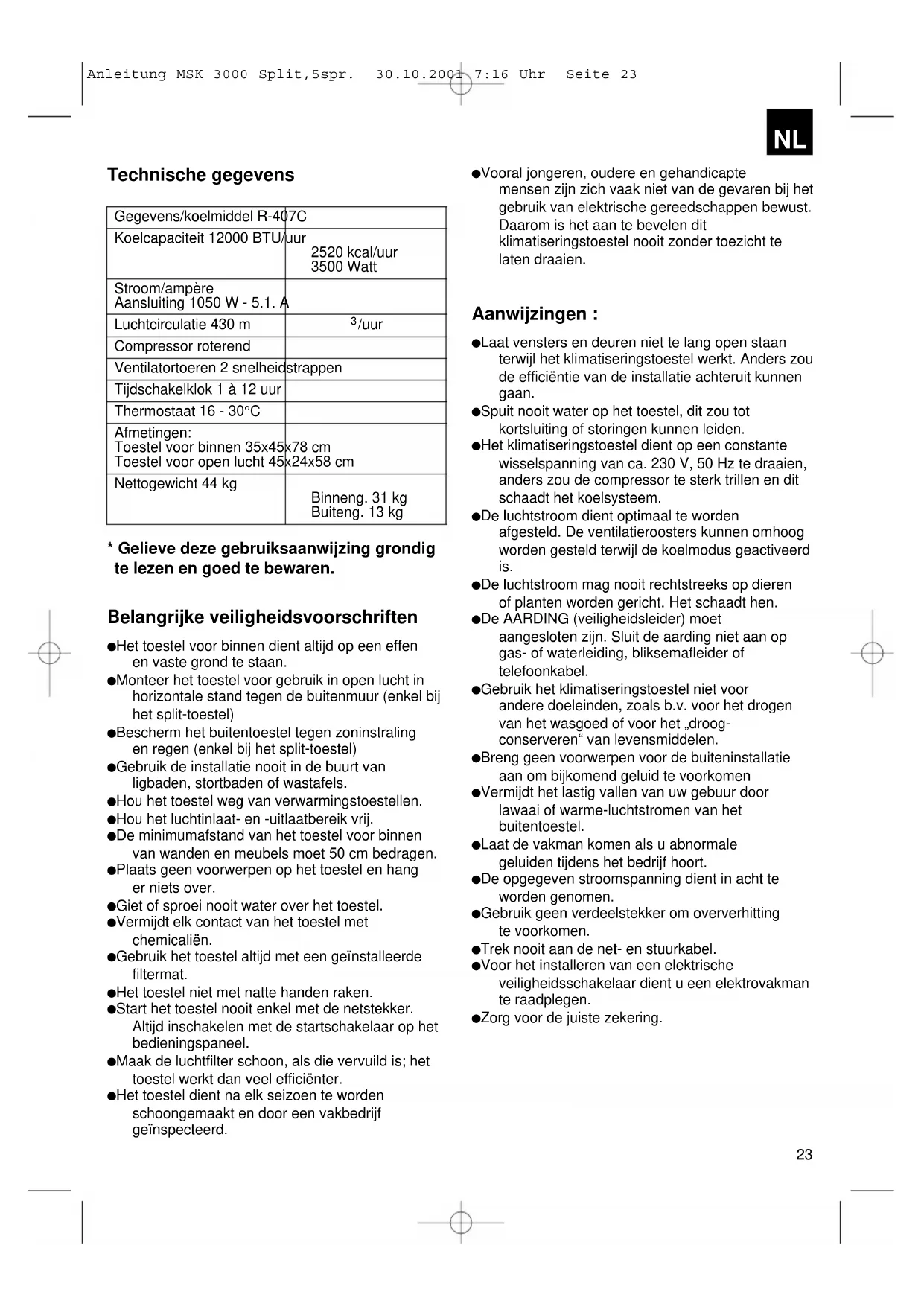

Gegevens/koelmiddel R-407C
Koelcapaciteit 12000 BTU/uur	2520 kcal/uur3500 Watt
Stroom/ampèreAansluiting 1050 W - 5.1. A
Luchtcirculatie 430 m	^3 /uur
Compressor roterend
Ventilatortoeren 2 snelheidstrappen
Tijdschakelklok 1 à 12 uur
Thermostaat 16 - 30°C
Afmetingen:Toestel voor binnen 35x45x78 cmToestel voor open lucht 45x24x58 cm
Nettogewicht 44 kg	Binneng. 31 kgBuiteng. 13 kg

* Gelieve deze gebruiksaanwijzing grondig te lezen en goed te bewaren.

Belangrijke veiligheidsvoorschriften

• Het toestel voor binnen dient altijd op een effen en vaste grond te staan.
  ●Monteer het toestel voor gebruik in open lucht in horizontale stand tegen de buitenmuur (enkel bij het split-toestel)
• Bescherm het buitentoestel tegen zoninstraling en regen (enkel bij het split-toestel)
• Gebruik de installatie nooit in de buurt van ligbaden, stortbaden of wastafels.
• Hou het toestel weg van verwarmingstoestellen.
• Hou het luchtinlaat- en -uitlaatbereik vrij.
• De minimumafstand van het toestel voor binnen van wanden en meubels moet 50 cm bedragen.
  -Plaats geen voorwerpen op het toestel en hang er niets over.
  ●Giet of sproei nooit water over het toestel.
  ●Vermijdt elk contact van het toestel met chemicaliën.
• Gebruik het toestel altijd met een geïnstalleerde filtermat.
• Het toestel niet met natte handen raken.
• Start het toestel nooit enkel met de netstekker. Altijd inschakelen met de startschakelaar op het bedieningspaneel.
  ●Maak de luchtfilter schoon, als die vervuild is; het toestel werkt dan veel efficiënter.
• Het toestel dient na elk seizoen te worden schoongemaakt en door een vakbedrijf geïnspecteerd.

- Vooral jongeren, oudere en gehandicapte mensen zijn zich vaak niet van de gevaren bij het gebruik van elektrische gereedschappen bewust. Daarom is het aan te bevelen dit klimatiseringstoestel nooit zonder toezicht te laten draaien.

Aanwijzingen :

●Laat vensters en deuren niet te lang open staan terwijl het klimatiseringstoestel werkt. Anders zou de efficiëntie van de installatie achteruit kunnen gaan.
●Spuit nooit water op het toestel, dit zou tot kortsluiting of storingen kunnen leiden.
- Het klimatiseringstoestel dient op een constante wisselspanning van ca. 230 V, 50 Hz te draaien, anders zou de compressor te sterk trillen en dit schaadt het koelsysteem.
- De luchtstroom dient optimaal te worden afgesteld. De ventilatieroosters kunnen omhoog worden gesteld terwijl de koelmodus geactiveerd is.
- De luchtstroom mag nooit rechtstreeks op dieren of planten worden gericht. Het schaadt hen.
- De AARDING (veiligheidsleider) moet aangesloten zijn. Sluit de aarding niet aan op gas- of waterleiding, bliksemafleider of telefoonkabel.
- Gebruik het klimatiseringstoestel niet voor andere doeleinden, zoals b.v. voor het drogen van het wasgoed of voor het „droog-conserveren“ van levensmiddelen.
- Breng geen voorwerpen voor de buiteninstallatie aan om bijkomend geluid te voorkomen
●Vermijdt het lastig vallen van uw gebuur door lawaai of warme-luchtstromen van het buitentoestel.
●Laat de vakman komen als u abnormale geluiden tijdens het bedrijf hoort.
- De opgegeven stroomspanning dient in acht te worden genomen.
- Gebruik geen verdeelstekker om oververhitting te voorkomen.
●Trek nooit aan de net- en stuurkabel.
●Voor het installeren van een elektrische veiligheidsschakelaar dient u een elektrovakman te raadplegen.
●Zorg voor de juiste zekering.

NL

• De stroomkabels (toevoerleidingen) moeten een voldoend grote doorsnede hebben.
• Het klimatiseringstoestel enkel aansluiten op een naar behoren geïnstalleerd netstopcontact 230 V, 50 Hz.

- Steek geen voorwerpen in de luchtaanzuiging of luchtuitlaat. Let op ! Risico een verwonding op te lopen en vernietiging van het toestel.

●Als u het toestel van het net wilt scheiden, trek dan nooit aan de netkabel of aan andere verbindingskabels.

- Terwijl het klimatiseringstoestel in gebruik is moeten deuren en vensters dicht zijn. Als deuren en vensters geopend zijn kan het toestel niet naar behoren werken!

- Het kan gebeuren dat geuren uit het binnentoestel ontsnappen; dit is geen functionele storing of defect van het toestel. Dit is een teken van verrijking door sigarettenrook, meubilair, keukendamp enz.

- Let op! Het klimatiseringstoestel moet zeker een eigen toevoerleiding hebben en mag om veiligheidsredenen niet d.m.v. een verdeelstekker samen met andere toestellen worden aangesloten.

●Herstel- en onderhoudswerkzaamheden mogen enkel door deskundigen op het gebied van elektriciteit en koeltechniek worden uitgevoerd.

Ontvochtigen van de lucht bij regenweer of bij hoge luchtvochtigheid

Hei klimatiseringstoestel kan de kamerlucht ontvochtigen, de lucht droger en aangenamer maken zonder van kamertemperatuur te veranderen.

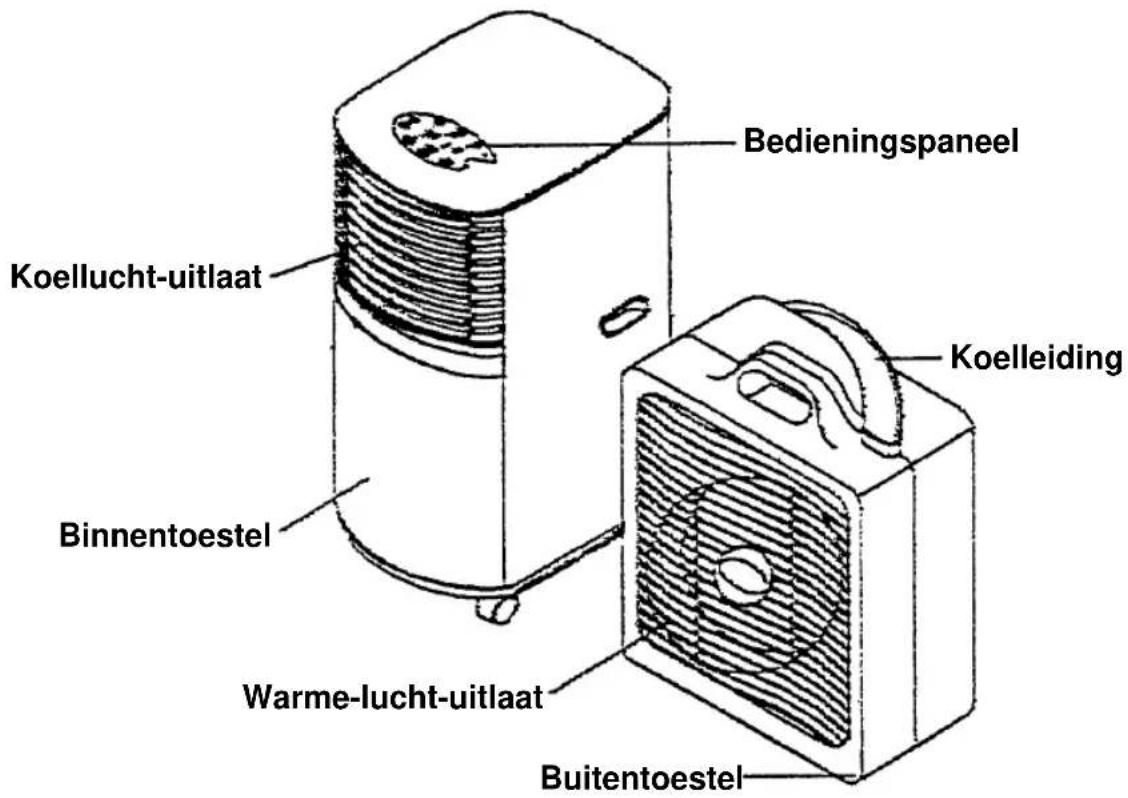

Overzicht van het binnen- en buitentoestel MSK 3000 Split

Bedieningspaneel Koellucht-uitlaat Binnentoestel Warme-lucht-uitlaat Buitentoestel Koelleiding

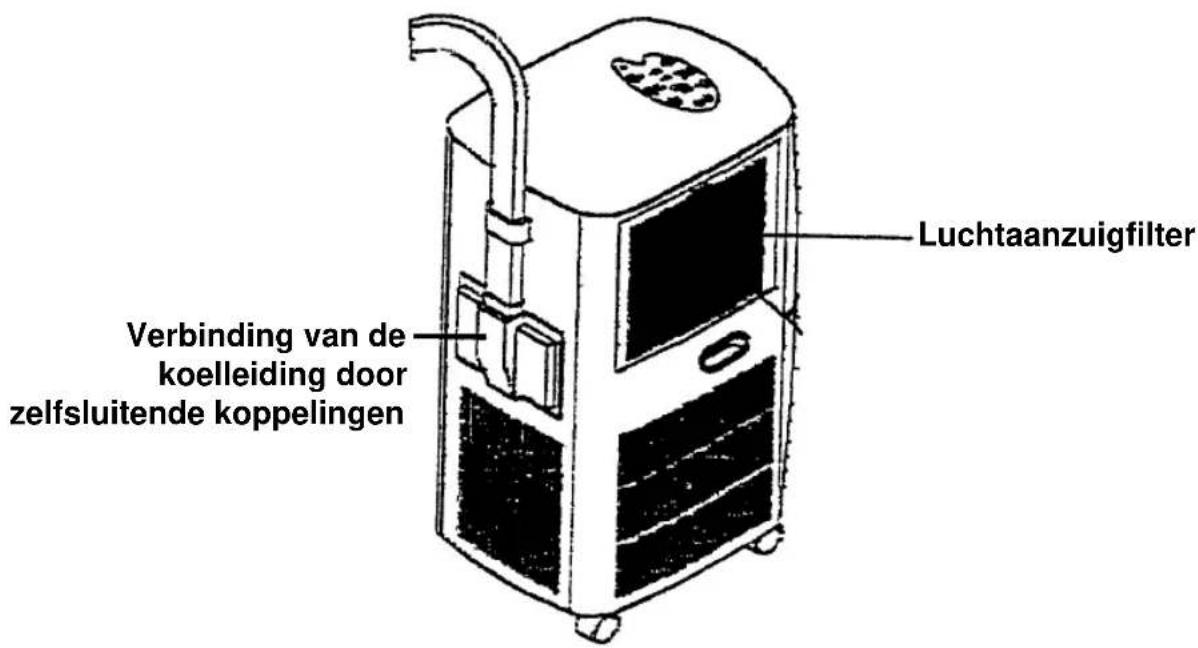

Luchtaanzuigfilter Verbinding van de koelleiding door zelfsluitende koppelingen

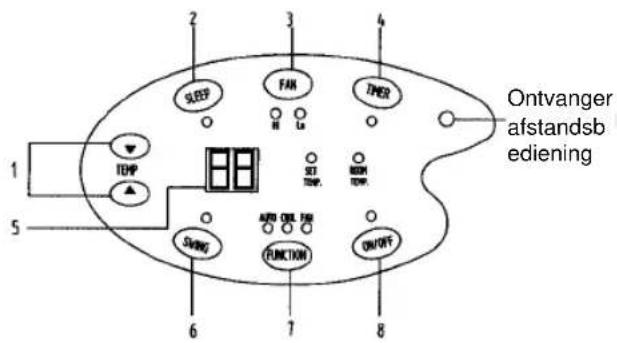

Overzicht van het bedieningspaneel

1 5 2 3 4 SLEEP FAN ONER TEMP ST OFF ONVANGER afstandsb ediening 6 7 8

Het klimatiseringstoestel is voorzien van een afstandsbediening.

De werkwijze is identiek met de gebruikerfuncties van het bedieningspaneel.

Beschrijving van het bedieningspaneel

1. Temperatuur

Om de temperatuur te verhogen drukt u (in, resp. om ze te verlagen drukt u - in.

2. Slaapfunctie

Als in de koelmodus de schakelaar SLAAP wordt ingedrukt, stijgt de temperatuur na 1 uur met 1°C boven de ingestelde waarde.

3. Ventilator

De hoeveelheid uitstromende lucht (ventilatortoeren) kan d.m.v. HOOG of LAAG worden geregeld.

4. Tijdschakelklok

De tijdschakelklok kan voor een bereik van 1 à 12 uur worden ingesteld. Als u de tijdschakelklok niet instelt, wordt het toestel na 24 uur automatisch uitgeschakeld.

5. Displayvenster

- Aangeduid wordt de kamertemperatuur de ingestelde tijd de ingestelde temperatuur

6. Swing

Wanneer de knop SWING wordt ingedrukt, draaien de verticale ventilatieroosters van de ene kant naar de andere teneinde een gelijkmatige luchtverdeling te bereiken. De horizontale ventilatieroosters dienen met de hand te worden gejusteerd.

7. Functies

Druk deze knop in teneinde de functies automatisch, koeling of luchtcirculatie af te stellen.

8. UIT/AAN knop

Schakel het toestel enkel met deze knop in of uit.

Starten van het toestel

NETSTEKKER De netstekker in het stopcontact steken. In het display op het bedieningspaneel verschijnt de momentele binnentemperatuur.

STARTEN Druk de „start“-knop in, het toestel wordt dan automatisch gestart. Is de temperatuur echter beneden 23° C, draait enkel de ventilator.

SELECTIE Druk de knop FUNCTIE in teneinde de gewenste functie automatisch, koeling of ventilatie af te stellen.

INSTELLEN VAN TIJD/

TEMPERATUUR Druk de knop „temperatuur omhoog“ of „omlaag“ in om de gewenste temperatuur te kiezen. Druk de knop TIMER/TIJDSCHAKELKLOK in om de looptijd af te stellen.

UITSCHAKELEN Druk de knop AAN/UIT in en het toestel wordt onmiddellijk uitgeschakeld.

- Om de compressor te sparen start die pas 3 minuten na het inschakelen. Hetzelfde geldt voor het uitschakelen.

- De afgestelde functies worden gewist als het toestel uitgeschakeld wordt of de stroom uitvalt. Bijgevolg dient u het toestel, indien nodig, opnieuw af te stellen.

- Het koelsysteem wordt automatisch uitgeschakeld wanneer de kamertemperatuur lager is dan de op de thermostaat ingestelde waarde. De luchtcirculatie/ventilatie blijft draaien zoals afgesteld. Als de kamertemperatuur opnieuw de afgestelde waarde bereikt, wordt de koeling weer automatisch ingeschakeld.

NL

AFSTELLEN VAN DE ORIENTATIE VAN DE LUCHTSTROOM

Stel de horizontale ventilatieroosters met de hand af.

1. Justeren van de horizontale ventilatieroosters:

De horizontale richting van de luchtstroom wordt bepaald door de horizontale ventilatieroosters. Zij dienen met de hand te worden afgesteld.

2. Justeren van de verticale ventilatieroosters:

Als u de knop SWING indrukt bewegen de verticale ventilatieroosters naar rechts en links.

Aflaten van het condensatiewater

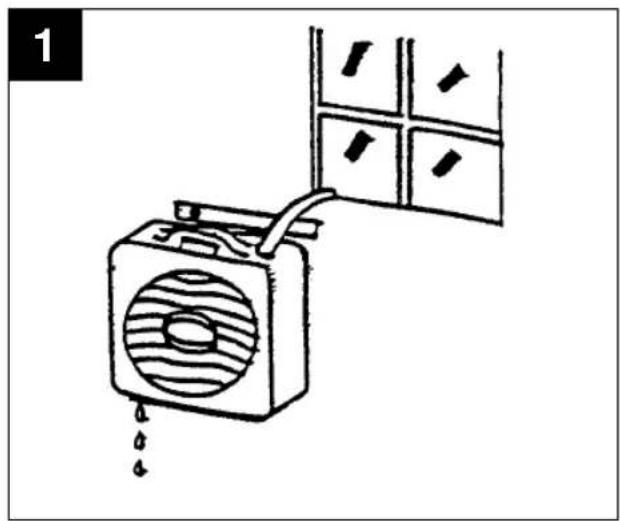

Het toestel is voorzien van een automatische drainagefunctie. Het water loopt af via een watergat in het buitentoestel. Zie fig. 1

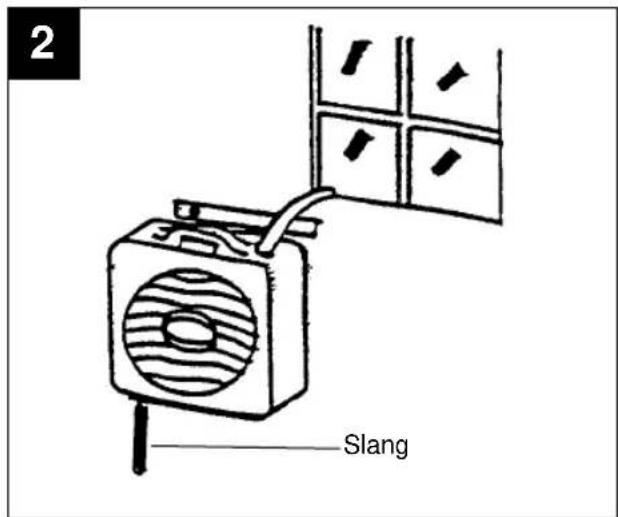

U kunt ook op het watergat een drainageslang van 14,5 mm diameter aansluiten en het condensatiewater naar een vat laten lopen. Zie fig. 2

●Zorg ervoor dat het water ongehinderd kan aflopen.

2 Slang

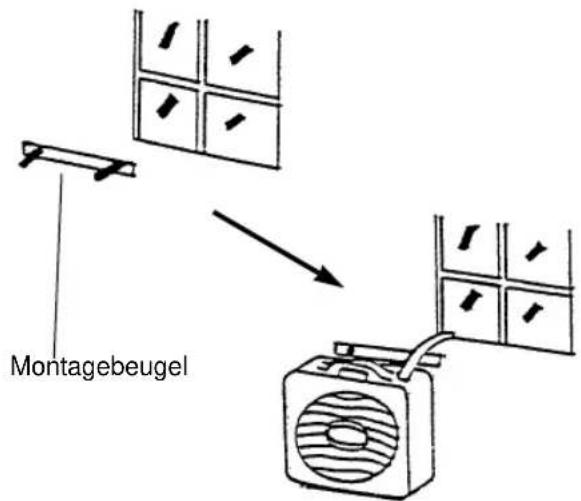

Installatie van het buitentoestel

Breng de houder vast aan de buitenmuur aan.

Hang het buitentoestel op de montagebeugel recht op. De maximale afstand van de grond moet ca. 1,5 m bedragen.

Montagebeugel

Verbinding van buiten- en binnentoestel

Verbindt de beide koelleidingen door de schroefdraad-schroefverbindingen aaneen te schroeven. De schroefverbindingen zijn zelfsluitende kleppen. Pas als de schroefverbindingen correct aaneen zijn geschroefd worden de kleppen geopend. U kunt de schroefverbindingen ook weer losdraaien, de kleppen gaan dan vanzelf dicht zodat u geen koelmiddel kwijt geraakt. Gebruik de twee platte open sleutels om tegen te houden zodat de koelleidingen niet kunnen verdraaien.

De rubberstop steekt u in de aansluitstomp aan de achterkant van het buitentoestel als u dit op de terras hebt staan waar het geen probleem is als condensatiewater ontsnapt vanuit de bodem van het buitentoestel dat u dan gewoon weg kunt wissen. Als u het buitentoestel vast tegen een buitenmuur hebt gemonteerd, neemt u de rubberstop uit en steekt u op de nippel een afvoerslang om op die manier het condensatiewater af te voeren.

Aangezien er zich binnen in het buitentoestel twee druippannen voor condensatiewater bevinden, zal condensatiewater pas via de afvoerstomp aflopen als er geen stop is ingestoken.

De condensatiewaterslang steekt u op de steeknippel van het aansluitkoppelstuk. De condensatiewaterslang is bij het slangpakket van de koelleiding begrepen. Eveneens de steekverbinding voor de elektrische aansluiting van het buitentoestel.

Steekverbinding

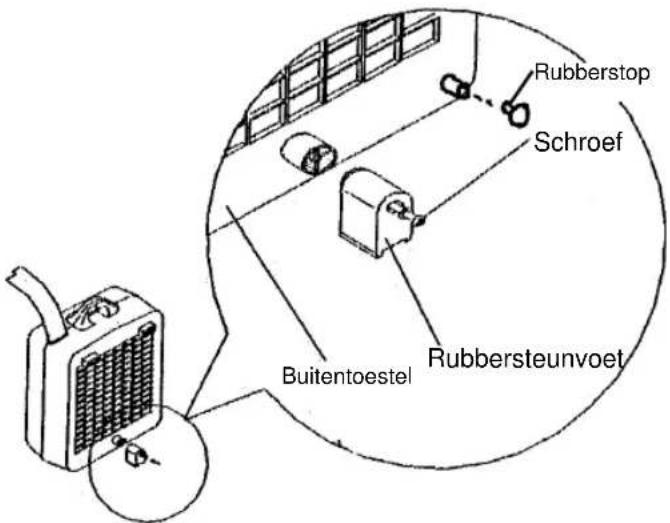

Maak nog op het buitentoestel de steunvoet vast alvorens het toestel in bedrijf te stellen. De steunvoet hebt u echter enkel nodig als u het buitentoestel op de grond plaatst.

Rubberstop Schroef Buitentoestel Rubbersteunvoet

NL

Schoonmaken van de luchtfilter

De luchtfilter kunt u na de demontage voorzichtig met een stofzuiger schoonzuigen. Als de filter bijzonder vuil is spoelt u hem voorzichtig in warm water uit. In geen geval heet water gebruiken.

Schoonmaken van de behuizing

U gebruikt best een zachte doek voor het schoonmaken van de behuizing. Gebruik nooit agressieve schoonmaakmiddelen, benzine of chemisch behandelde doeken of oplosmiddelen. Deze zouden de behuizing kunnen schaden.

Tips bij functionele storingen

Het toestel start niet.

Controleer of de netstekker volledig ingestoken is. Is er wel stroom voorhanden?

Is de stroom misschien uitgevallen ?

Gaat het rode lampje van de waterpeilverklikker branden ? Indien ja, is de tank vol en moet eerst geleegd worden of de tank is niet naar behoren geïnstalleerd.

Is de kamertemperatuur onder 0° C ?

Het toestel brengt blijkbaar geen vermogen.

Is de filter vervuild of de uitlaatlucht geblokkeerd ?

Het toestel brengt blijkbaar slechts zeer weinig vermogen.

Staan misschien te veel deuren en vensters open ?

Bevindt zich in de kamer iets dat veel

luchtvochtigheid opwekt ?

De ventilator draait blijkbaar niet.

Blokkeert de filter omdat hij erg vervuild is ?

Het toestel is zeer luid.

Staat het toestel niet vast of staat het schuin zodat het vibreert ?

Is de vloer oneffen ?

E

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

E CERTIFICADO DE GARANTIA EINHELL

NL Einhell Nederland BV

Lavalstraat 1a

NL-7903 BC Hoogeveeen

B Einhell-Benelux

Abtsdreef 10

B-2940 Stabroek

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

P Einhell Iberica SA

Rua da Aldeia

P-4405-017 Arcozelo Vila Nova de Gaia

Tel. 022 / 7536100

Fax 022 / 7536109

GR Antzoulatos E.E.

Paralia Patron-Panayitsa

GR-26517 Patras

① Einhell Italia s.r.l.

Via Marconi, 16

Technische wijzigingen voorbehouden
