| Producttype | Automatische huishoudelijke waterpomp |
| Merk | Pattfield |
| Model | PE-HWA 630 |
| Opgenomen vermogen | 630 W |
| Nominale spanning / Frequentie | 230 V ~ 50 Hz |
| Maximaal debiet | 3300 l/u |
| Maximale opvoerhoogte | 36 m |
| Maximale persdruk | 0,36 MPa (3,6 bar) |
| Maximale zuighoogte | 8 m |
| Persaansluiting | Ongeveer 33,3 mm (R1 binnendraad) |
| Zuigaansluiting | Ongeveer 42 mm (R1¼ buitendraad) |
| Maximale watertemperatuur | 35 °C |
| Beschermingsklasse | IPX4 |
| Gemeten geluidsvermogensniveau | 78,5 dB(A) |
| Gegarandeerd geluidsvermogensniveau | 81 dB(A) |
| Voeding | 230 V ~ 50 Hz, zekeringbeveiliging ≥10 A |
| Belangrijkste functies | Irrigatie, besproeiing, sanitaire watervoorziening, verpompen van helder water of regenwater |
| Onderhoud | Reinig regelmatig het voorfilter en de terugslagklep; spoel en laat leeglopen voor winteropslag |
| Veiligheid | Bescherming tegen droogloop, overbelastingsthermostaat, vereist een aardlekschakelaar ≤30 mA |
| Reserveonderdelen | Voorfilter, terugslagklep, netaansluitkabel |
| Leveringsomvang | Pomp, sleutel voor voorfilter, gebruiksaanwijzing |
Veelgestelde vragen - PE-HWA 630 Pattfield
Gebruikersvragen over PE-HWA 630 Pattfield
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Waterpomp in PDF-formaat gratis! Vind uw handleiding PE-HWA 630 - Pattfield en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PE-HWA 630 van het merk Pattfield.
GEBRUIKSAANWIJZING PE-HWA 630 Pattfield
Vertaling van de oorspronkelijke gebruiksaanwijzing
Automatische watervoorzieningsinstallatie 630 W
S
- Veiligheidsaanwijzingen
- Beschrijving van het gereedschap en leveringsomvang
- Reglementair gebruik
- Technische gegevens
- Vóór inbedrijfstelling
- Bediening
- Vervanging van de netaansluitleiding
- Reiniging, onderhoud en bestellen van wisselstukken
- Opbergen
- Foutopsporing
- Afvalverwerking
NL
Pattfield®
ERGO TOOLS
Gevaar! - Handleiding lezen om het letselrisico te verminderen
NL

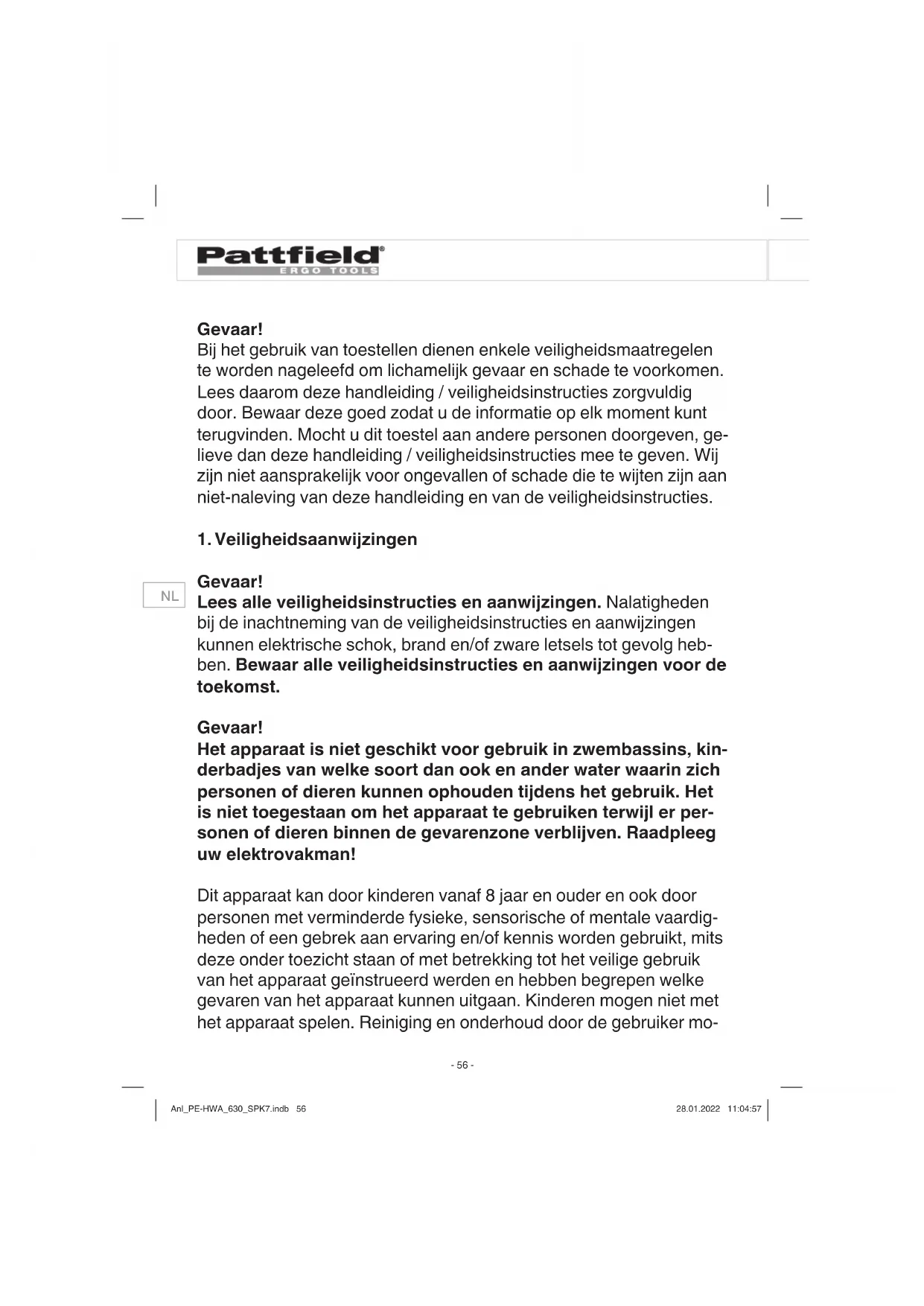

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, ge-lieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.
1. Veiligheidsaanwijzingen
NL
Gevaar!
Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.
Gevaar!
Het apparaat is niet geschikt voor gebruik in zwembassins, kinderbadjes van welke soort dan ook en ander water waarin zich personen of dieren kunnen ophouden tijdens het gebruik. Het is niet toegestaan om het apparaat te gebruiken terwijl er personen of dieren binnen de gevarenzone verblijven. Raadpleeg uw elektrovakman!
Dit apparaat kan door kinderen vanaf 8 jaar en ouder en ook door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en/of kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het apparaat geïnstrueerd werden en hebben begrepen welke gevaren van het apparaat kunnen uitgaan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mo-
gen niet door kinderen worden uitgevoerd, tenzij deze onder toezicht worden gehouden.
Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het apparaat spelen.
- Het apparaat mag niet worden ingezet, als er zich personen ophouden in het water.
- De inzet van het apparaat is alleen toegelaten met een aardlekschakelaar (RCD) met een ontworpen lekstroom van niet meer dan 30 mA.
- Voer vóór elk bedrijf een zichtcontrole van het apparaat uit. Gebruik het apparaat niet als veiligheidsinrichtingen beschadigd of versleten zijn. Stel nooit veiligheidsinrichtingen buiten werking.
- Gebruik het apparaat uitsluitend overeenkomstig het in deze gebruiksaanwijzing aangegeven gebruiksdoel.
- U bent verantwoordelijk voor de veiligheid in het werkterrein.
- Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om geva- ren te vermijden.
- De op het typeplaatje van het apparaat vermelde spanning van 230 volt wisselspanning moet overeenkomen met de beschikbare netspanning.
- Het apparaat nooit optillen, transporteren of bevestigen aan de netkabel.
- Controleer of de elektrische steekverbindingen in het bereik liggen dat niet onder water kan lopen, resp. tegen vocht beschermd zijn.
- Vóór alle werkzaamheden aan het apparaat de netstekker uittrekken.
- Vermijd dat het apparaat wordt blootgesteld aan een directe waterstraal.
- Voor de naleving van de lokale veiligheids- en inbouwvoorschrif-
ten is de exploitant verantwoordelijk. (Doe eventueel navraag bij een elektricien.)
- Indirecte schade door een overstroming van ruimtes bij storingen aan het apparaat moet de gebruiker uitsluiten door adequate maatregelen (b.v. installatie van een alarminstallatie, reservepomp e.d.).
- Bij een eventuele uitval van het apparaat mogen reparatiewerkzaamheden alleen worden uitgevoerd door een elektricien of door de Klantendienst.
- Het apparaat mag nooit droog lopen of werken met volledig gesloten aanzuigleiding. Voor schade aan het apparaat ontstaan door droogloop komt de garantie van de fabrikant te vervallen.
- Het apparaat mag niet gebruikt worden voor zwembassins.
- Het apparaat mag niet worden ingebouwd in de drinkwaterkring-loop.
- De toegang tot het toestel door kinderen dient door gepaste maatregelen te worden voorkomen.
- De gebruiker is binnen het werkgebied van het toestel verantwoordelijk tegenover derden.
- Laat vóór inbedrijfstelling door een vakman controleren of de vereiste elektrische veiligheidsmaatregelen zijn getroffen.
NL
2. Beschrijving van het gereedschap en leveringsomvang
2.1 Beschrijving van het gereedschap (fi g. 1-2)
- Zuigaansluiting
- Watervulschroef
- Drukaansluiting
- Draaggreep
- On-knop
- Wateraftapplug
- Sleutel voor voorfi Iterschroef
- Voorfi Iter
- Terugslagklep
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.
- Open de verpakking en neem het toestel voorzichtig uit de verpakking.
- Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
- Controleer of de leveringsomvang compleet is.
- Controleer het toestel en de accessoires op transportschade.
- Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!
• Automatischewatervoorzieningsinstallatie
- Sleutel voor voorfilter
• Originelehandleiding
- Voor het irrigeren en gieten van plantsoenen, groentebedden en tuinen
• Voor de werking van gazonsproeiers - Voor wateronttrekking uit vijvers, beken, regentonnen, regenwaterbakken en putten
• Voorindustriewatervoorziening
NL
Transportmediums
- Voor het transport van helder water (zoet water), regenwater of licht wasloog/water voor industrie of landbouw.
- De maximale temperatuur van de transportvloeistof mag in het continue bedrijf +35°C niet overschrijden.
- Met dit apparaat mogen geen brandbare, gas lekkende of explosieve vloeistoffen getransporteerd worden.
- Het transport van agressieve vloeistoffen (zuren, logen, uit silo's sijpelend sap enz.) en van vloeistoffen met abrasieve stoffen (zand) moet eveneens vermeden worden.
- Dit toestel is niet geschikt voor drinkwatertransport.
De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of
industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.
Transportcapaciteit max. 3300 l/uur
Opvoerhoogte max. 36 m
Opvoerdruk max. 0,36 MPa (3,6 bar)
Aanzuighoogte max.: 8 m
Drukaansluiting ...... ca. 33,3 mm (R1 binnendraad)
Zuigaansluiting: ......ca. 42 mm (R1¼ buitendraad)
Watertemperatuur max. 35°C
Bescherming type: IPX4
5. Vóór inbedrijfstelling
Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.
In principe raden wij aan om een voorfilter en een zuigset met zu- igslang, zuigkorf en terugslagklep in te zetten om lange heraanzuig- tijden en een onnodige beschadiging van de pomp door stenen en harde vreemde voorwerpen te verhinderen.
5.1 Aansluiting van de zuigleiding
- Bevestig de zuigslang (min. ca. 19 mm ( ^3/4 ") versterkt door spiraaldraad)) rechtstreeks of via een schroefdraadnippel aan de zuigaansluiting (1) ca. 42 mm (R ^114 buitendraad) van het apparaat.
- De gebruikte zuigslang moet voorzien zijn van een zuigklep. Indi-
en de zuigklep niet kan worden gebruikt, dan moet een terugslag-klep in de zuigleiding zijn aangebracht.
- De zuigleiding vanaf de waterontname tot aan het apparaat stijgend leggen. Vermijd absoluut het leggen van de zuigleiding boven de hoogte van de pomp, luchtbellen in de zuigleiding vertragen en verhinderen het aanzuigen.
- Zuig- en drukleiding moeten zo worden aangebracht, dat deze geen mechanische druk uitoefenen op het apparaat.
- De zuigklep moet diep genoeg in het water liggen, zodat het drooglopen van het apparaat door daling van het waterpeil wordt vermeden.
- Een ondichte zuigleiding verhindert door aanzuigen van lucht het aanzuigen van het water.
- Vermijd het aanzuigen van vreemde voorwerpen (zand enz.). Indien nodig installeert u hiertoe een voorfilter.
NL
5.2 Aansluiting van de drukleiding
- De drukleiding (moet min. 19 mm ( ^3/4 " zijn)) moet direct of via een schroefdraadnippel worden aangesloten aan de drukleidingaansluiting (3) (33,3 mm (R1IG) van het apparaat.
- Mits gepaste koppelstukken kan uiteraard ook een drukslang van 13 mm (½") worden gebruikt. Het pompvermogen wordt gereduceerd door de kleinere drukslang.
- Tijdens het aanzuigen moeten de in de drukleiding voorhanden zijnde afsluiters (spuitmondstukken, kleppen etc.) helemaal open-gedraaid zijn zodat de lucht vrij uit de zuigleiding kan ontsnappen.
5.3 Elektrische aansluiting
- De elektrische aansluiting gebeurt aan een wandcontactdoos met aardingscontact 230 V \~ 50 Hz, ampérage van de zekering minstens 10 amp.
- De motor wordt door de ingebouwde thermische contactverbreker beschermd tegen overbelasting of blokkering. In geval van oververhitting wordt de pomp automatisch uitgeschakeld door deze
contactverbreker en na het afkoelen wordt de pomp automatisch opnieuw in werking gesteld.
6. Bediening
- Pomp opstellen op een vlakke en vaste plaats.
• De zuigleiding bedrijfsklaar aanbrengen. - Schroef de watervulplug (2) eraf en verwijder de voorfilter (8) met terugslagklep (9) zoals getoond in fig. 2. Daarna kunt u het pomphuis met water vullen. Het vullen van de zuigleiding versnelt het aanzuigen.
- De assemblage gebeurt in omgekeerde volgorde.
• Elektrische aansluiting tot stand brengen.
• On-knop (5) indrukken - Tijdens het aanzuigen moeten de op de drukleiding voorhanden zijnde afsluiters (sproeiers, kleppen enz.) helemaal opengedraaid zijn zodat de in de zuigleiding aanwezige lucht vrij kan ontsnappen.
- Naargelang de zuighoogte en de hoeveelheid lucht in de zuigleiding kan de eerste aanzuigbeurt ca. 0,5 min. tot 5 min. duren. Duurt de aanzuiging langer moet opnieuw water worden opgevuld.
- Wordt de pomp na gebruik terug verwijderd dient ze zeker opnieuw met water te worden gevuld als ze opnieuw wordt aangesloten en in werking gesteld.
Bediening stromingsschakelaar
De operationele toestand wordt weergegeven via drie LEDs.
Geel Power On brandt:
Netleiding is aangesloten.
Geel Power On en Groen Pomp On brandt:
De pomp is in bedrijf en loopt meteen aan, een verbruiker is geopend om transportvloeistof te ontnemen.
De pomp loopt droog zonder transportvloeistof. De pomp probeert ca. 30sec. om de stroming weer te herstellen.
Geel Power ON en Rood Failure brandt:
Na ca. 30sec. zonder stroming schakelt de motor uit.
De droogloopbeveiliging heeft gereageerd, er is geen aanzuiging van de transportvloeistof meer mogelijk. Met behulp van de handleiding van de pomp de oorzaak van de fout (bijv. ondichte zuigleiding) op-sporen en verhelpen. Daarna door de On-knop (5) aan de stromings-schakelaar in te drukken de pomp weer in bedrijf nemen.
NL
Geel Power ON knippert:
Pomp bouwt druk op (bijv. waterkraan gesloten) en schakelt dan vanzelf uit.
7. Vervanging van de netaansluitleiding
Gevaar!
Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalificeerde persoon vervangen worden, om gevaren te vermijden.
8. Reiniging, onderhoud en bestellen van wisselstukken
Het apparaat is verregaand onderhoudsvrij. Voor een lange levensduur raden wij echter een regelmatige controle en onderhoud aan.
Gevaar!
Vóór elk onderhoud moet het apparaat spanningsvrij geschakeld worden; hiervoor trekt u de netstekker van de pomp uit het stopcontact.
- Bij eventuele verstopping van het apparaat sluit u de drukleiding aan aan de waterleiding en neemt u de zuigslang eraf. Open de waterleiding. Schakel het apparaat meermaals gedurende ca. twee seconden in. Op deze manier kunnen verstoppingen in de meeste gevallen geëlimineerd worden.
- In het toestel zijn er geen andere te onderhouden onderdelen.
8.2 Voorfilterelement reinigen (fig. 3-4)
- Voorfilterelement regelmatig reinigen, indien nodig, vervangen.
- Voorfilterschroef eruit draaien en voorfilter met terugslagklep weg-nemen.
- Voor het reinigen van de voorfilter en de terugslagklep mogen geen agressieve reinigers of benzine worden gebruikt.
- De voorfilter en de terugslagklep door uitkloppen op een effen vlak reinigen. Bij erge vervuiling met zeepsop wassen, daarna met helder water uitspoelen en aan de lucht laten drogen.
- De assemblage gebeurt in omgekeerde volgorde.
8.3 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:
• Type van het toestel
• Artikelnummer van het toestel
- Ident-nummer van het toestel
• Wisselstuknummer van het benodigd stuk
Actuele prijzen en info krijgt u op aanvraag in uw Hornbach bouwmarkt.
Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.
- Vóór een langdurig niet-gebruik of vóór het opbergen gedurende de winter moet de pomp grondig met water worden doorgespoeld, volledig geleegd en droog bewaard.
- Bij kans op vorst moet het apparaat helemaal leeggemaakt worden.
- Na een langdurige stilstand controleren of de rotor behoorlijk draait door de pomp kort in en uit te schakelen.
NL
- Foutopsporing
| Anomalieën | Oorzaken Verhelpen | |
| Motorstart niet | -Geennetspanning- Pompwiel zit vast - motor werd door zijn veiligheidsschakelaar uitgeschakeld | -Spanningcontroleren- Pomp uit elkaar halen en schoonmaken |
| Pompzuigt niet aan | - Zuigklep niet in het water- Pomphuis zonder water- Lucht in de zuigleiding- Zuigklep ondicht- Zuigkorf (zuigklep) verstopt- Max. zuighoogte overschreden | - Zuigklep in het water aanbrengen- Pomphuis met water vullen- Dichtheid van de zuigleiding controleren- Zuigklep reinigen- Zuigkorf reinigen- Zuighoogte controleren |
| Slagvolume onvoldoende | -Zuighoogtetehoog- Zuigkorf vervuild- Waterspiegel daalt snel- Pompcapaciteit neemt af door schadelijke stoffen | - Zuighoogte controleren- Zuigkorf reinigen- Zuigklep dieper plaatsen- Pomp reinigen en versleten onderdelen vervangen |
| Motorbeveiligingsschakelaar schakelt de pompuit | - Motor overbelast - wrijving door vreemde stoffen te hoog | -Pompdemonterenen reinigen, het aanzuigen van vreemde stoff en voorkomen (fi Iter) |
NL
11. EG-verklaring van overeenstemming
Conformiteitsverklaring
Wij verklaren dat het product beschreven bij de Technische gegevens
Automatische watervoorzieningsinstallatie PE-HWA 630
geproduceerd voor:
Hornbach Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Duitsland
voldoet aan de volgende richtlijnen:
Richtlijn buitenshuis 2000/14/EC
EG machine-richtlijn 2006/42/EC
EMC-richtlijn 2014/30/EU
RoHS richtlijn 2011/65/EU
en voldoet aan de volgende toepasselijke geharmoniseerde normen:
EN 60335-1:2012+A11+A13+A1+A14+A2
EN 60335-2-41:2003+A1+A2
EN 62233: 2008
EN ISO 12100:2010
EN 55014-1:2017+A11
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1
De overeenstemming met de geluidsemissie van de richtlijn voor buitenapparatuur wordt gecontroleerd door de conformiteitsbeoordelingsprocedure volgens bijlage V, en de richtlijn 2000/14/EC.
Gemeten geluidsvermogenniveau: 78,5 dB (A)
Gegarandeerd geluidsvermogenniveau: 81 dB (A)
Andreas Back
Hoofd Kwaliteitsmanagement, milieu & CSR
Gemachtigde voor de samenstelling van de
technische documentatie
Bornheim, 03.11.2021
Hornbach Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Duitsland
Het logo met de doorgehaalde vuilnisbak geeft aan dat afgedankte elektrische en elektronische apparatuur gescheiden moet worden ingeleverd (WEEE). Dergelijke apparatuur bevat mogelijk gevaarlijke stoff en. Deze gereedschappen moet worden ingeleverd bij een speciaal hiervoor aangewezen inzamelpunt voor recycling van WEEE en mogen niet als ongesorteerd huisafval worden weggegooid. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met de lokale autoriteiten voor meer informatie.
Laat kinderen niet spelen met plastic zakken en verpakkingsmateriaal vanwege mogelijke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooi het op milieuvriendelijke wijze weg.
Technische wijzigingen voorbehouden
