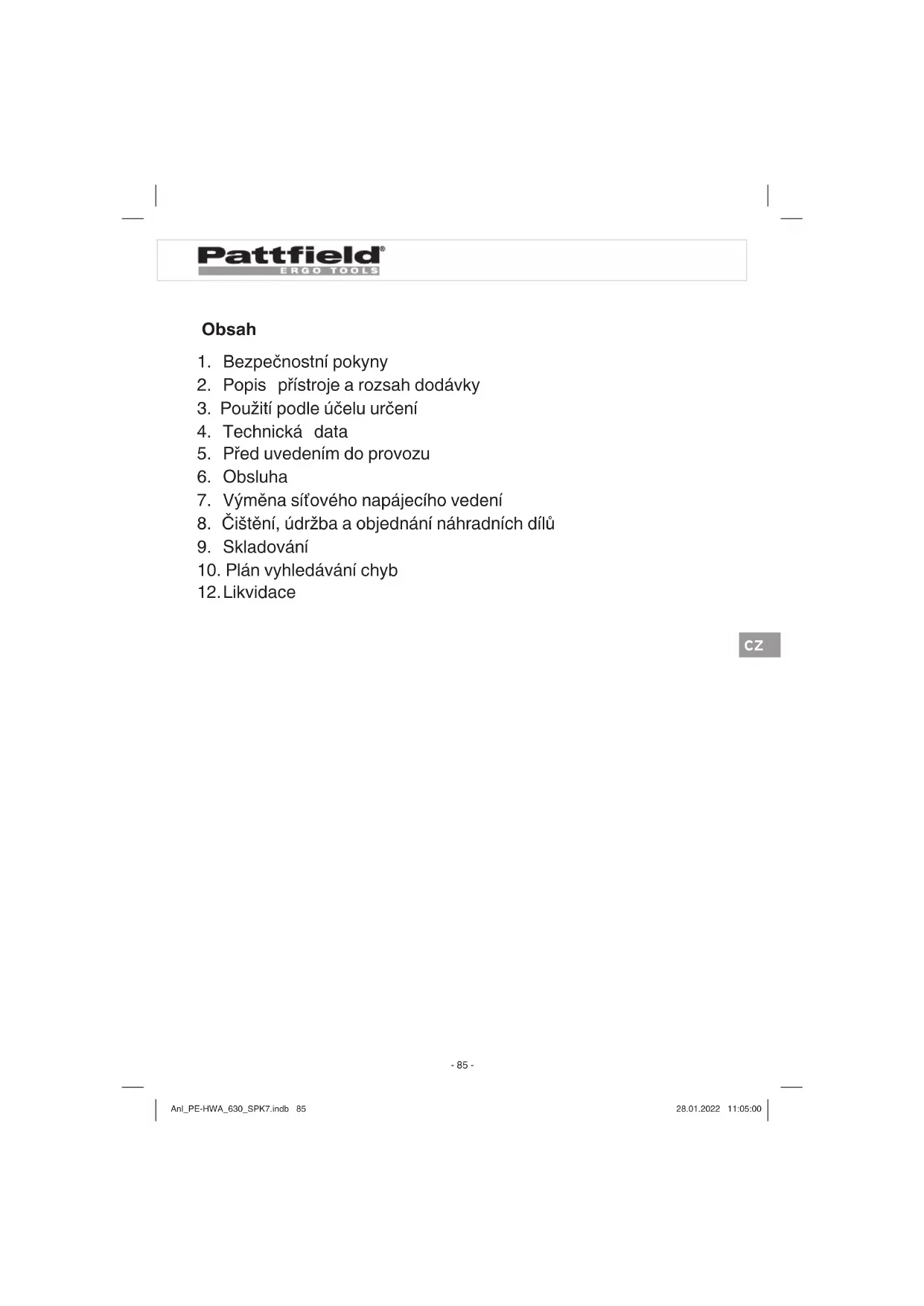

NÁVOD K OBSLUZE PE-HWA 630 Pattfield

1. Bezpečnostní pokyny

2. Popis přístroje a rozsah dodávky

3. Použití podle účelu určení

5. Před uvedením do provozu

7. Výměna síťového napájecího vedení

8. Čištění, údržba a objednání náhradních dílů

10. Plán vyhledávání chyb

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Anl_PE-HWA_630_SPK7.indb 86Anl_PE-HWA_630_SPK7.indb 86 28.01.2022 11:05:0028.01.2022 11:05:00CZ

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obs- luze/bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zaned- bání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro bu- doucí použití. Nebezpečí! Čerpadlo není vhodné na použití v plaveckých bazénech, brouzdalištích všeho druhu a ostatních vodstvech, ve kterých se během provozu mohou zdržovat osoby nebo zvířata. Provoz čerpadla během pobytu lidí nebo zvířat v oblasti ohrožení není přípustný. Informujte se u odborného elektrikáře! Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a/nebo vědomostmi pouze tehdy, po- kud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, které mohou v důsledku použití vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a uživatelskou údržbu nesmějí provádět děti, pokud nejsou pod dozo- rem. Anl_PE-HWA_630_SPK7.indb 87Anl_PE-HWA_630_SPK7.indb 87 28.01.2022 11:05:0028.01.2022 11:05:00CZ

Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

Přístroj se nesmí používat, pokud jsou ve vodě osoby.

Používat přístroj je povoleno jen s ochranným vypínačem proti chybnému proudu (RCD) s dimenzovaným chybným proudem nejvýše 30 mA.

P řed každým použitím proveďte vizuální kontrolu přístroje. Přístroj nepoužívejte, pokud jsou bezpečnostní zařízení poškozena nebo opotřebována. Bezpečnostní zařízení nikdy nevyřazujte z provozu.

P řístroj používejte výhradně pro účel uvedený v tomto návodu k obsluze.

Jste zodpovědní za bezpečnost v pracovní oblasti

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se zabránilo nebezpečím.

Na typovém štítku přístroje uvedené napětí 230 V střídavého napětí musí odpovídat napětí sítě, které je k dispozici.

P řístroj nikdy nezvedat, nepřenášet nebo neupevňovat za síťový kabel.

Zajistěte, aby konektorová spojení ležela v oblasti bezpečné před zatopením, resp. byla chráněna před vlhkostí.

P řed každou prací na přístroji vytáhnout síťovou zástrčku.

Zabraňte tomu, aby byl přístroj vystaven přímému proudu vody.

Za dodržování místních bezpečnostních a montážních ustano- vení zodpovídá provozovatel. (Zeptejte se případně odborného elektrikáře)

Následné škody způsobené zatopením prostor při poruchách na přístroji musí uživatel vyloučit vhodnými opatřeními (např. instalací poplachového zařízení, rezervního čerpadla atd.)

P ři eventuálním výpadku přístroje smějí být opravářské práce prováděny pouze odborným elektrikářem nebo zákaznickým ser- visem firmy ISC.

P řístroj nesmí být nikdy provozován nasucho nebo se zcela Anl_PE-HWA_630_SPK7.indb 88Anl_PE-HWA_630_SPK7.indb 88 28.01.2022 11:05:0028.01.2022 11:05:00CZ

uzavřeným sacím vedením. Na škody na přístroji, které vzniknou v důsledku chodu nasucho, se nevztahuje záruka výrobce.

P řístroj nesmí být používán pro provoz v bazénech.

P řístroj nesmí být zabudován do oběhu pitné vody.

Vhodnými opatřeními je třeba zabránit přístupu dětem.

Uživatel je v pracovní oblasti přístroje zodpovědný vůči třetím osobám.

P řed uvedením do provozu nechte odborníkem zkontrolovat, že jsou požadovaná elektrická ochranná opatření k dispozici. Anl_PE-HWA_630_SPK7.indb 89Anl_PE-HWA_630_SPK7.indb 89 28.01.2022 11:05:0028.01.2022 11:05:00CZ

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-2)

2. Šroub na plnění vody

6. Šroub na vypouštění vody

7. Klíč pro šroub předfi ltru

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsa- hu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení plat- ného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Originální návod k obsluze

3. Použití podle účelu určení

Na zavlažování a zalévání zelených ploch, zeleninových záhonů a zahrad

K provozu postřikovačů pro trávníky

K čerpání vody z rybníčků, potoků, nádob a cisteren na dešťovou vodu a studní

K zásobování užitkovou vodou Čerpaná média:

K čerpání čisté vody (sladká voda), dešťové vody nebo lehce znečištěné mýdlové vody/užitkové vody.

Maximální teplota čerpané kapaliny by v trvalém provozu neměla překročit +35 °C.

Pomocí tohoto přístroje nesmí být čerpány žádné hořlavé, výbušné kapaliny nebo kapaliny, ze kterých mohou unikat plyny.

Je třeba se vyhnout čerpání agresivních kapalin (kyseliny, louhy, silážní šťávy atd.) a čerpání kapalin s abrazivními látkami (písek). konstruován pro trvalé zatížení.

Tento přístroj není vhodný k čerpání pitné vody Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/ obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Anl_PE-HWA_630_SPK7.indb 91Anl_PE-HWA_630_SPK7.indb 91 28.01.2022 11:05:0028.01.2022 11:05:00CZ

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě. Zásadně doporučujeme používání předfi ltru a sací sady se sací hadicí, sacím košem a zpětným ventilem, aby se zabránilo dlouhým dobám zpětného nasávání a zbytečnému poškození čerpadla ka- meny a pevnými cizími tělesy.

5.1 Přípojka sacího vedení

Připojte sací hadici (plastová hadice min. cca 19 mm (¾ ”) se spirálovitým vyztužením) buď přímo, nebo přes závitovou spojku k sací přípojce přístroje (5) cca 42 mm (R1 ¼ AG).

Použitá sací hadice musí být vybavena sacím ventilem. Pokud nemůže být sací ventil použit, měl by být do sacího vedení nains- talován zpětný ventil.

Sací vedení položte od místa nasávání vody k přístroji stoupající. Bezpodmínečně se vyhněte položení sacího vedení nad výšku čerpadla, vzduchové bubliny ve vedení zpomalují a zabraňují nasávání. Anl_PE-HWA_630_SPK7.indb 92Anl_PE-HWA_630_SPK7.indb 92 28.01.2022 11:05:0028.01.2022 11:05:00CZ

Sací a výtlačné vedení upevněte tak, aby nevytvářela žádný me- chanický tlak na přístroj.

Sací ventil by měl ležet dostatečně hluboko ve vodě, aby bylo při poklesnutí hladiny vody zabráněno chodu přístroje nasucho.

Netěsné sací vedení zabraňuje nasáváním vzduchu nasávání vody.

Zabraňte nasávání cizích materiálů (písek atd.). V případě potřeby nainstalujte k tomuto účelu předfiltr.

5.2 Přípojka výtlačného vedení

Výtlačné vedení (mělo by být min. 19 mm (¾ ”)) musí být připojeno přímo nebo přes závitovou spojku na přípojku výtlačného vedení (1) (33,3 mm (R1IG)) přístroje.

Samozřejmě může být použita tlaková hadice 13 mm (½ ”) s odpo- vídajícími závitovými spojeními. Čerpací výkon se menší tlakovou hadicí sníží.

B ěhem sání musí být zcela otevřeny uzávěry nacházející se ve výtlačném vedení (stříkací trysky, ventily atd.), aby mohl uniknout vzduch vyskytující se v sacím vedení.

5.3 Elektrické připojení

Elektrické připojení se provádí na zásuvku s ochranným kolíkem 230 V ~ 50 Hz. Pojistka minimálně 10 ampérů.

Motor je proti přetížení nebo blokování chráněn zabudovaným teplotním čidlem. Při přehřátí teplotní čidlo automaticky čerpadlo vypne a po ochlazení se přístroj opět sám zapne.

Čerpadlo postavte na rovné a pevné místo.

Upevněte sací vedení, aby bylo připraveno k provozu.

Odšroubujte šroub na plnění vody (2) a vyjměte předfiltr (8) se zpětným ventilem (9) tak, jak je znázorněno na obr. 2. Poté můžete těleso čerpadla naplnit vodou. Naplnění sacího vedení Anl_PE-HWA_630_SPK7.indb 93Anl_PE-HWA_630_SPK7.indb 93 28.01.2022 11:05:0028.01.2022 11:05:00CZ

proces sání urychlí.

Montáž se provádí v opačném pořadí.

P řipojte přístroj ke zdroji el. proudu.

Stiskněte tlačítko On (5).

B ěhem sání musí být zcela otevřeny uzávěry nacházející se ve výtlačném vedení (stříkací trysky, ventily atd.), aby mohl uniknout vzduch vyskytující se v sacím vedení.

Podle sací výšky a množství vzduchu v sacím vedení může první nasávání trvat cca 0,5 – 5 minut. Při delších dobách sání by měla být voda znovu naplněna.

Je-li čerpadlo po použití opět odstraněno, musí být při opako- vaném připojení a uvedení do provozu znovu bezpodmínečně naplněna voda. Obsluha průtokového spínače: Provozní stav je signalizován třemi LED kontrolkami. Žlutá kontrolka „Power On“ svítí: Síťový kabel je připojen. Žlutá kontrolka „Power On“ a zelená „Pump On“ svítí: Čerpadlo je v provozu a ihned naběhne, spotřebič k odběru dopravo- vané kapaliny je otevřen. Žlutá kontrolka „Power On“, zelená „Pump On“ a červená „Fai- lure“ svítí: Čerpadlo běží nasucho bez dopravované kapaliny. Čerpadlo se pokouší po cca 30 s obnovit průtok. Žlutá kontrolka „Power On“ a červená „Failure“ svítí: Po cca 30 s bez průtoku se motor vypne. Ochrana proti chodu nasucho zareagovala, již není možné žádné nasávání dopravované kapaliny. Za pomoci návodu k obsluze čerpadla najděte poruchu (např. netěsné sací vedení) a odstraňte Anl_PE-HWA_630_SPK7.indb 94Anl_PE-HWA_630_SPK7.indb 94 28.01.2022 11:05:0028.01.2022 11:05:00CZ

ji. Poté uveďte čerpadlo opět do chodu stisknutím tlačítka On (5) na průtokovém spínači. Žlutá kontrolka „Power On“ bliká: Čerpadlo vytváří tlak (např. uzavřený vodovodní kohoutek) a poté se samo vypne.

7. Výměna síťového napájecího vedení

Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou oso- bou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání náhradních dílů

Přístroj nevyžaduje prakticky žádnou údržbu. Pro dosažení dlouhé životnosti ovšem doporučujeme pravidelnou kontrolu a péči. Nebezpečí! Před každou údržbou přístroj odpojte od napětí, k tomu vytáhněte síťovou zástrčku čerpadla ze zásuvky.

P ři eventuálním ucpání přístroje připojte výtlačné vedení na vodo- vod a odejměte sací hadici. Otevřete kohoutek vodovodu. Přístroj několikrát na cca dvě vteřiny zapněte. Tímto způsobem je možné v převážném počtu případů ucpání odstranit.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu. Anl_PE-HWA_630_SPK7.indb 95Anl_PE-HWA_630_SPK7.indb 95 28.01.2022 11:05:0028.01.2022 11:05:00CZ

8.2 Čištění vložky předfi ltru (obr. 3–4)

Vložku předfiltru pravidelně čistěte a pokud je to nutné, vyměňte ji.

Šroub předfiltru odstraňte a předfiltr spolu se zpětným ventilem sejměte.

K čištění předfiltru a zpětného ventilu se nesmí používat žádné abrazivní čisticí prostředky nebo benzín.

P ředfiltr a zpětný ventil vyčistěte vyklepáním na rovné ploše. Při silném znečištění ho vyperte v mýdlové vodě, poté vypláchněte čistou vodou a nechte na vzduchu uschnout.

Montáž se provádí v opačném pořadí.

8.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace získáte na požádání ve vaší prodejně Hornbach.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezam- rzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.

P řed delším nepoužíváním nebo přezimováním je třeba čerpadlo důkladně vypláchnout vodou, kompletně vyprázdnit a uložit v su- chu.

P ři nebezpečí mrazu musí být přístroj kompletně vyprázdněn.

Po delším nepoužívání krátkým za-/vypnutím překontrolovat, jestli se rotor bezvadně otáčí. Anl_PE-HWA_630_SPK7.indb 96Anl_PE-HWA_630_SPK7.indb 96 28.01.2022 11:05:0028.01.2022 11:05:00CZ

10. Plán vyhledávání chyb

Poruchy Příčiny Odstranění Motor nenaskočí - Chybí síťové napětí - Lopatkové kolo čerpadla zablokováno- teplotní čidlo vypnulo - Překontrolovat síťové napětí - Čerpadlo rozložit a vyčistit Čerpadlo nenasává - Sací ventil není ve vodě - Těleso čerpadla bez vody - Vzduch v sacím vedení - Netěsný sací ventil - Sací koš (sací ventil) ucpaný - Max. sací výška překročena - Sací ventil umístit do vody - Do tělesa čerpadla naplnit vodu - Zkontrolovat těsnost sacího vedení - Vyčistit sací ventil - Vyčistit sací koš - Zkontrolovat sací výšku Nedostatečné čerpané množství - Sací výška moc vysoká - Sací koš znečištěn - Hladina vody rychle klesá - Výkon čerpadla snížen škodlivinami - Zkontrolovat sací výšku - Vyč istit sací koš - Sací hadici umístit hlouběji - Čerpadlo vyčistit a rychle opotřebitelné díly nahradit Tepelný spínač vypne čerpadlo - Motor přetížen, tření způsobené cizími látka- mi moc vysoké - Čerpadlo demontovat a vyčistit, zabránit sání cizích látek (fi ltr) Anl_PE-HWA_630_SPK7.indb 97Anl_PE-HWA_630_SPK7.indb 97 28.01.2022 11:05:0128.01.2022 11:05:01CZ

11. ES prohlášení o shodě

Prohlášení o shodě Prohlašujeme, že výrobek popsaný v části Technické parametry

Automatická domácí vodárna PE-HWA 630 vyrobený pro: Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Německo splňuje požadavky následujících směrnic: Směrnice o emisi hluku venkovních zařízení 2000/14/ES Směrnice o strojních zařízeních 2006/42/EC Směrnice o elektromagnetické kompatibilitě 2014/30/ES Směrnice o RoHS 2011/65/ES a je v souladu s následujícími platnými harmonizovanými normami: EN 60335-1:2012+A11+A13+A1+A14+A2 EN 60335-2-41:2003+A1+A2 EN 62233: 2008 EN ISO 12100:2010 EN 55014-1:2017+A11 EN 55014-2:2015

Shoda s požadavky na emise hluku směrnice o emisích hluku venkovních zařízení je ověřo-vána procesem vyhodnocení shody s předpisy podle přílohy V a směrnice 2000/14/ES. Změřená hladina akustického výkonu: 78,5 dB (A) Zaručená hladina akustického výkonu: 81 dB (A)

Andreas Back Vedení oddělení kvality, životního prostředí a CSR Zplnomocněná osoba pro sestavení technických podkladů Bornheim, 03.11.2021 Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Německo Anl_PE-HWA_630_SPK7.indb 98Anl_PE-HWA_630_SPK7.indb 98 28.01.2022 11:05:0128.01.2022 11:05:01CZ

Logo škrtnuté popelnice na kolečkách vyžaduje samostatný sběr odpadního elektrického a elektronického zařízení (OEEZ). Takové zařízení může obsahovat nebezpečné a škodlivé látky. Toto nářadí musí být vráceno na určeném sběrném místě k recyklaci OEEZ a nesmí být likvidováno spolu s netříděným komunálním odpadem. Dodržením této zásady pomáháte šetřit zdroje a chráníte životní prostředí. Více informací si můžete vyžádat od místních úřadů. Děti si nesmí hrát s plastovými sáčky a obalovým materiálem, protože hrozí možný úraz nebo nebezpečí zadušení. Tento materiál bezpečně uložte nebo ho ekologicky zlikvidujte. Technické změny vyhrazeny Anl_PE-HWA_630_SPK7.indb 99Anl_PE-HWA_630_SPK7.indb 99 28.01.2022 11:05:0128.01.2022 11:05:01SK
