MANUALE UTENTE PE-HWA 630 Pattfield

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Sostituzione del cavo di alimentazione

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

10. Tabella per l’eliminazione delle anomalie

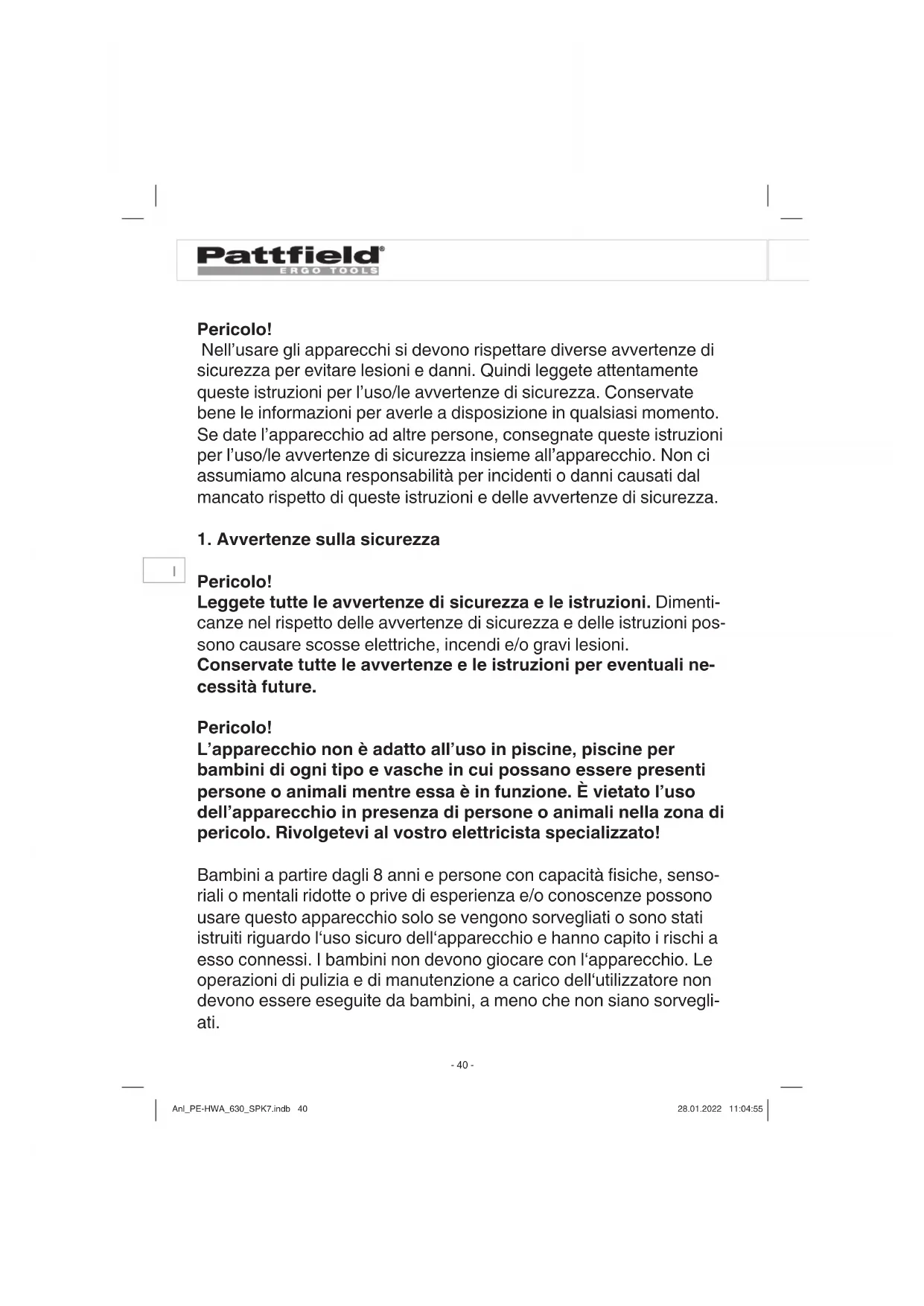

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenti- canze nel rispetto delle avvertenze di sicurezza e delle istruzioni pos- sono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali ne- cessità future. Pericolo! L’apparecchio non è adatto all’uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione. È vietato l’uso dell’apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato! Bambini a partire dagli 8 anni e persone con capacità fi siche, senso- riali o mentali ridotte o prive di esperienza e/o conoscenze possono usare questo apparecchio solo se vengono sorvegliati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e hanno capito i rischi a esso connessi. I bambini non devono giocare con l‘apparecchio. Le operazioni di pulizia e di manutenzione a carico dell‘utilizzatore non devono essere eseguite da bambini, a meno che non siano sorvegli- ati. Anl_PE-HWA_630_SPK7.indb 40Anl_PE-HWA_630_SPK7.indb 40 28.01.2022 11:04:5528.01.2022 11:04:55I

I bambini devono essere sorvegliati per assicurarsi che non giochino con l‘apparecchio.

L‘apparecchio non deve essere usato se ci sono persone nell‘acqua.

L‘utilizzo dell‘apparecchio è consentito solo con un dispositivo di protezione per correnti di guasto (RCD) con una corrente di guas- to nominale non superiore a 30 mA.

Prima di ogni uso effettuate un controllo visivo dell’apparecchio. Non usate l’apparecchio se i dispositivi di sicurezza sono dann- eggiati o usurati. Non escludete mai i dispositivi di sicurezza.

Utilizzate l’apparecchio esclusivamente per lo scopo indicato in queste istruzioni per l’uso.

Siete responsabili per la sicurezza nella zona di lavoro.

Se il cavo di alimentazione di questo apparecchio viene dann- eggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evi- tare pericoli.

La tensione alternata di 230 V indicata sulla targhetta dell’apparecchio deve corrispondere alla tensione di rete esisten- te.

Non sollevare, trasportare o fissare mai l’apparecchio tramite il cavo di collegamento alla rete.

Assicuratevi che gli attacchi elettrici si trovino in una zona che non venga sommersa dall’acqua e che siano protetti dall’umidità.

Staccate la spina dalla presa di corrente prima di ogni operazione all’apparecchio.

Evitate di esporre l’apparecchio ad un getto d’acqua diretto.

L’utilizzatore è responsabile del rispetto delle norme locali di mon- taggio e di sicurezza. (In caso di dubbio rivolgetevi ad un elettri- cista specializzato)

Tramite misure appropriate l’utilizzatore deve escludere i dan- ni conseguenti causati da inondazioni di ambienti per difetti dell’apparecchio (ad es. installazione di un impianto di allarme, Anl_PE-HWA_630_SPK7.indb 41Anl_PE-HWA_630_SPK7.indb 41 28.01.2022 11:04:5528.01.2022 11:04:55I

pompa di riserva o simili).

In caso di un eventuale guasto dell’apparecchio i lavori di riparazi- one devono venire eseguiti soltanto da un elettricista specializza- to oppure dal servizio assistenza.

L’apparecchio non deve mai funzionare a secco oppure con il tubo di aspirazione completamente chiuso. La garanzia del produttore non vale per danni all’apparecchio dovuti a un funzionamento a secco.

L’apparecchio non deve essere usato nel caso di vasche di pisci- ne.

L’apparecchio non deve essere montato nel circuito dell’acqua potabile.

Adottate misure atte a tenere l’apparecchio lontano dalla portata dei bambini.

2. Descrizione dell’apparecchio ed elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-2)

1. Attacco di aspirazione

2. Tappo a vite di riempimento

3. Attacco di mandata

4. Maniglia di trasporto

6. Tappo a vite di scarico dell‘acqua

Verifi cate che l‘articolo sia completo sulla base degli elementi for- niti descritti. In caso di parti mancanti, rivolgetevi al nostro Cen- tro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assis- tenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla con- fezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / im- ballo (se presenti).

Controllate che siano presenti tutti gli elementi forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della ga- ranzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e Anl_PE-HWA_630_SPK7.indb 43Anl_PE-HWA_630_SPK7.indb 43 28.01.2022 11:04:5528.01.2022 11:04:55I

piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Chiave per filtro di ingresso.

Istruzioni per l’uso originali

Per convogliare acqua pulita (acqua dolce), acqua piovana oppu- re leggere soluzioni alcaline/acqua sanitaria.

La temperatura massima del liquido convogliato non deve supera- re i +35 °C in esercizio continuo.

Con questo apparecchio non devono venire convogliati liquidi infi- ammabili, gassosi o esplosivi.

È sconsigliato convogliare liquidi aggressivi (acidi, soluzioni alca- line, acque di percolamento silo, etc.) e dei liquidi con sostanze abrasive (sabbia).

Questo apparecchio non è adatto al convogliamento dell’acqua potabile. L’apparecchio deve venire usato solamente per lo scopo a cui è des- tinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabi- le dei danni e delle lesioni di ogni tipo che ne risultino. Anl_PE-HWA_630_SPK7.indb 44Anl_PE-HWA_630_SPK7.indb 44 28.01.2022 11:04:5528.01.2022 11:04:55I

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese com- merciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione, frequenza nominale ..................................... 230 V~, 50 Hz Potenza assorbita ................................................................. 630 watt Portata max. ...........................................................................3300 l/h Prevalenza max. ..........................................................................36 m Pressione di mandata max.: .................................. 0,36 MPa (3,6 bar) Altezza di aspirazione max. ...........................................................8 m Attacco di mandata ............................................................................. ...........................................................ca. 33,3 mm (R1 fi letto interno) Attacco di aspirazione: ........................................................................ .......................................................... ca. 42 mm (R1¼ fi letto esterno) Temperatura max. dell’acqua ..................................................... 35°C Tipo di protezione: ......................................................................IPX4

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi cazione corrispondano a quelli di rete. Consigliamo fondamentalmente l’uso di un prefiltro e di un set di as- pirazione con tubo aspirante, griglia e valvola antiritorno, per evitare dei lunghi tempi di riaspirazione e un inutile danneggiamento della pompa a causa di pietre e impurità solide.

5.1 Attacco del tubo di aspirazione

Fissate il tubo di aspirazione (tubo flessibile in materiale plastico di almeno ca. 19 mm (¾”) con spirale di rinforzo) all‘attacco di as- Anl_PE-HWA_630_SPK7.indb 45Anl_PE-HWA_630_SPK7.indb 45 28.01.2022 11:04:5528.01.2022 11:04:55I

pirazione (1) di ca. 42 mm (R1¼ filetto esterno) dell‘apparecchio direttamente o mediante un raccordo filettato.

Il tubo di aspirazione usato dovrebbe essere dotato di una valvola di aspirazione. Se non fosse possibile usare la valvola di aspirazi- one, si deve montare una valvola antiritorno nel tubo di aspirazio- ne.

Il tubo di aspirazione deve essere installato in senso ascendente tra il prelievo dell’acqua e l‘apparecchio. Evitate assolutamente la posa del tubo di aspirazione al di sopra dell’altezza della pompa. Eventuali bolle d’aria nel tubo di aspirazione rallentano o impedis- cono il processo di aspirazione.

Il tubo di aspirazione e di mandata devono venire montati in maniera tale da non esercitare nessuna pressione meccanica sull‘apparecchio.

La valvola di aspirazione deve essere immersa nell‘acqua ad una profondità tale da evitare un funzionamento a secco dell‘apparecchio in caso di abbassamento del livello d‘acqua.

Se il tubo di aspirazione non è a tenuta, aspirando aria esso im- pedisce l‘aspirazione dell‘acqua.

Evitate l‘aspirazione di impurità (sabbia ecc.). Se necessario, a tale scopo installate un prefiltro.

5.2 Attacco del tubo di mandata

Il tubo di mandata (dovrebbe essere almeno di 19 mm (¾ di pol- lice)) deve venire collegato direttamente o attraverso un raccordo filettato all’attacco (3) relativo (33,3 mm (R1IG)) dell’apparecchio.

Installare la pompa in un posto piano e stabile.

Montare la tubazione di aspirazione in modo che sia pronta per l’uso.

Svitate il tappo a vite di riempimento (2) e togliete il filtro d’ingresso (8) con la valvola antiritorno (9) come mostrato nella Fig. 2. Poi potete riempire di acqua la carcassa della pompa. Il riempimento del tubo di aspirazione accelera il processo di aspi- razione.

L’assemblaggio avviene nell’ordine inverso.

Eseguire il collegamento elettrico.

Premete il pulsante ON (5)

Durante il processo di aspirazione si devono aprire completamen- te gli organi di intercettazione presenti del tubo di mandata (ugelli, valvole ecc.) in modo che possa uscire l’aria presente nel tubo di aspirazione.

A seconda dell’altezza di aspirazione e della quantità di aria nella tubazione di aspirazione la prima di operazione di aspirazione può durare da 0,5 a 5 min. In caso di tempi di aspirazione più lun- ghi si deve aggiungere acqua.

Se la pompa viene tolta dopo l’uso, si deve aggiungere acqua in ogni caso ricollegando la pompa e rimettendola in esercizio. Anl_PE-HWA_630_SPK7.indb 47Anl_PE-HWA_630_SPK7.indb 47 28.01.2022 11:04:5628.01.2022 11:04:56I

Uso del pressostato Lo stato di esercizio viene indicato tramite tre LED. Giallo Power-on illuminato: Il cavo di alimentazione è collegato. Giallo Power-on e verde Pump-on illuminati: La pompa è in funzione e si avvia immediatamente, è aperta un‘utenza per il prelievo del liquido convogliato. Giallo Power-on, verde Pump-on e rosso Failure illuminati: La pompa funziona a secco senza liquido da convogliare. Per ca. 30 sec. la pompa cerca di ripristinare il fl usso. Giallo Power-on e rosso Failure illuminati: Dopo ca. 30 sec. senza fl usso il motore si disinserisce. La protezione contro il funzionamento a secco è intervenuta, non è più possibile aspirare il liquido da convogliare. Aiutandovi con le istru- zioni per la pompa trovate ed eliminate la causa dell‘errore (per es. perdite del tubo di aspirazione). Poi azionando il pulsante ON (5) sul pressostato, mettete di nuovo in esercizio la pompa. Giallo Power ON lampeggia: Nella pompa si sviluppa pressione (per es. con rubinetto dell‘acqua chiuso) e poi essa si spegne automaticamente.

7. Sostituzione del cavo di alimentazione

Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli. Anl_PE-HWA_630_SPK7.indb 48Anl_PE-HWA_630_SPK7.indb 48 28.01.2022 11:04:5628.01.2022 11:04:56I

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

L’apparecchio non richiede quasi nessuna manutenzione. Per garan- tire una lunga durata consigliamo pero di controllare e curare regolar- mente l’apparecchio. Pericolo! Prima di ogni manutenzione all’apparecchio togliete la tensione, staccando il cavo della pompa dalla presa di corrente.

In caso di un’eventuale ostruzione dell’apparecchio collegate il tubo di mandata al rubinetto dell’acqua e staccate il tubo fles- sibile di aspirazione. Aprite il rubinetto dell’acqua. Accendete l’apparecchio più volte per ca. due secondi. In questa maniera si può eliminare la maggior parte delle ostruzioni.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

Non utilizzate detergenti aggressivi o benzina per la pulizia del fil- tro d’ingresso e della valvola antiritorno.

Pulite il filtro d’ingresso e la valvola antiritorno dando dei leggeri colpi su una superficie piana. Se sono molto sporchi lavateli con acqua saponata, risciacquateli con acqua pulita e fateli asciugare all’aria.

L’assemblaggio avviene nell’ordine inverso.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue: Anl_PE-HWA_630_SPK7.indb 49Anl_PE-HWA_630_SPK7.indb 49 28.01.2022 11:04:5628.01.2022 11:04:56I

numero del pezzo di ricambio del ricambio necessitato. Le informazioni e i prezzi validi al momento sono disponibili su ri- chiesta presso il vostro centro Hornbach.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asci- utto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio originale.

Se la pompa non viene usata per un periodo piuttosto lungo e pri- ma dell’inverno, essa deve venire lavata a fondo con acqua, svuo- tata completamente e tenuta all’asciutto.

In caso di pericolo di gelo l’apparecchio deve venire svuotato completamente.

Se la pompa è stata ferma a lungo controllate che il rotore ruoti i modo corretto accendendo e spegnendo brevemente la pompa. Anl_PE-HWA_630_SPK7.indb 50Anl_PE-HWA_630_SPK7.indb 50 28.01.2022 11:04:5628.01.2022 11:04:56I

10. Tabella per l’eliminazione delle anomalie

Anomalie Cause Rimedio Il motore non si accende - manca la tensione di rete - ruota della pompa bl- occata - è intervenuto l’interruttore automatico - controllare la tensione - smontare e pulire la pompa La pompa non aspira - valvola di aspirazione fuori dall’acqua - vano pompa senza ac- qua - aria nel tubo di aspirazi- one - valvola di aspirazione con perdite - griglia (valvola) di aspi- razione ostruita - altezza di aspirazione eccessiva - mettere la valvola di as- pirazione in acqua - riempire di acqua l’attacco di aspirazione - controllare la tenuta del tubo di aspirazione - pulire la valvola di aspi- razione - pulire la griglia di aspi- razione - controllare l’altezza di aspirazione Portata insuf- fi ciente - altezza d’aspirazione troppo alta - griglia sporca - livello d’acqua si ab- bassa velocemente - portata della pompa ri- dotta da parti difettose - verifi care l’altezza d’aspirazione - pulire la griglia - Posizionate il tubo fl es- sibile ad una profondità maggiore - pulire la pompa e sosti- tuire le parti difettose L’interruttore automatico spegne la pompa - sforzo eccessivo del motore - attrito ecces- sivo a causa di corpi estranei - smontare e pulire la pompa evitare che vengano aspirati corpi estranei (fi ltro) Anl_PE-HWA_630_SPK7.indb 51Anl_PE-HWA_630_SPK7.indb 51 28.01.2022 11:04:5628.01.2022 11:04:56I

11. Dichiarazione CE di conformità

Dichiarazione di conformità Si dichiara, che il prodotto descritto nella sezione Dati tecnici

Centralina idrica automatica PE-HWA 630 fabbricato per: Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Germania è conforme alle seguenti direttive: Direttiva Outdoor 2000/14/UE Direttiva Macchine 2006/42/EC Direttiva EMC 2014/30/UE Direttiva RoHS 2011/65/UE e in conformit. alle seguenti norme armonizzate: EN 60335-1:2012+A11+A13+A1+A14+A2 EN 60335-2-41:2003+A1+A2 EN 62233: 2008 EN ISO 12100:2010 EN 55014-1:2017+A11 EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013+A1 La conformità con la direttiva relativa all'emissione acustica ambientale delle macchine ed attrezzature destinate a funzionare all'aperto è verificata attraverso la procedura di valuta-zione della conformità secondo l'allegato V e la direttiva 2000/14/UE. Livello di potenza sonora misurato: 78,5 dB (A) Livello di potenza sonora garantito: 81 dB (A)

Il simbolo del bidone della spazzatura sbarrato richiede la raccolta diff erenziata dei rifi uti di apparecchiature elettriche ed elettroniche (RAEE). Tali apparecchiature possono contenere sostanze pericolo- se e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riciclaggio RAEE e non devono essere smaltiti come rifi uti urbani. In questo modo, si contribuisce a preservare le risorse e proteggere l‘ambiente. Contattare le autorità locali per ottenere ulteri- ori informazioni. A causa del pericolo di lesioni o di soff ocamento i bambini non devo- no giocare con i sacchetti di plastica e materiali di imballaggio. Con- servare tale materiale in modo sicuro o smaltirlo in modo rispettoso dell‘ambiente. Con riserva di apportare modifi che tecniche Anl_PE-HWA_630_SPK7.indb 53Anl_PE-HWA_630_SPK7.indb 53 28.01.2022 11:04:5628.01.2022 11:04:56NL
