MANUAL DE UTILIZARE PE-HWA 630 Pattfield

1. Indicaţii de siguranţă

2. Descrierea aparatului şi cuprinsul livrării

3. Utilizarea conform scopului

5. Înainte de punerea în funcţiune

7. Schimbarea cablului de racord la reţea

8. Curăţirea, întreţinerea şi comanda pieselor de schimb

10. Plan de căutare a erorilor

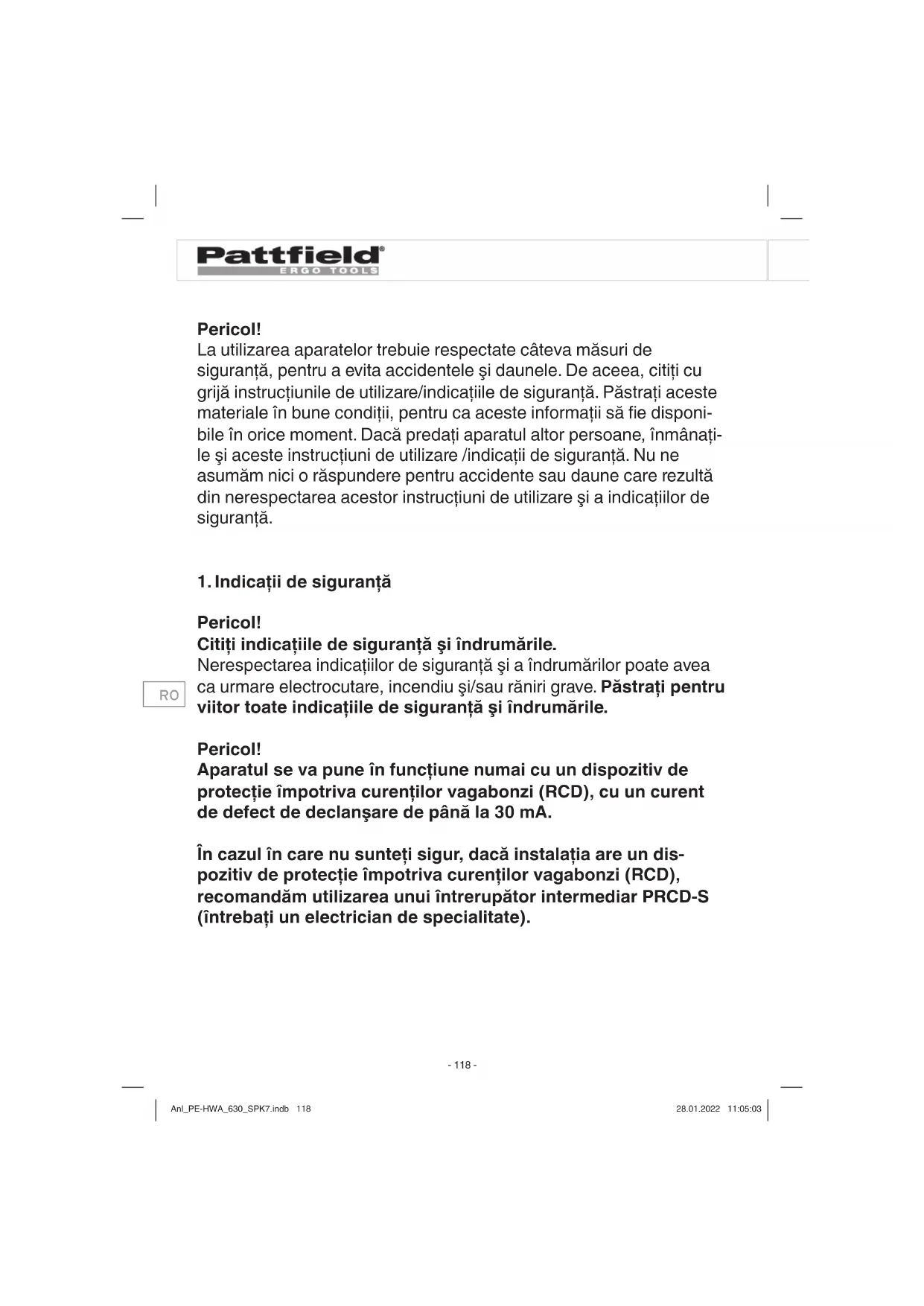

Pericol! La utilizarea aparatelor trebuie respectate câteva măsuri de siguranţă, pentru a evita accidentele şi daunele. De aceea, citiţi cu grijă instrucţiunile de utilizare/indicaţiile de siguranţă. Păstraţi aceste materiale în bune condiţii, pentru ca aceste informaţii să fi e disponi- bile în orice moment. Dacă predaţi aparatul altor persoane, înmânaţi- le şi aceste instrucţiuni de utilizare /indicaţii de siguranţă. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din nerespectarea acestor instrucţiuni de utilizare şi a indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Pericol! Citiţi indicaţiile de siguranţă şi îndrumările. Nerespectarea indicaţiilor de siguranţă şi a îndrumărilor poate avea ca urmare electrocutare, incendiu şi/sau răniri grave. Păstraţi pentru viitor toate indicaţiile de siguranţă şi îndrumările. Pericol! Aparatul se va pune în funcţiune numai cu un dispozitiv de protecţie împotriva curenţilor vagabonzi (RCD), cu un curent de defect de declanşare de până la 30 mA. În cazul în care nu sunteţi sigur, dacă instalaţia are un dis- pozitiv de protecţie împotriva curenţilor vagabonzi (RCD), recomandăm utilizarea unui întrerupător intermediar PRCD-S (întrebaţi un electrician de specialitate). Anl_PE-HWA_630_SPK7.indb 118Anl_PE-HWA_630_SPK7.indb 118 28.01.2022 11:05:0328.01.2022 11:05:03RO

Aparatul nu este prevăzut pentru utilizarea în bazinele de înot şi piscinele de orice natură sau în alte ape în care pe timpul funcţionării acesteia s-ar putea afl a persoane sau animale. Ex- ploatarea aparatului pe timpul staţionării persoanelor sau ani- malelor în zona de pericol a acesteia este interzisă. Consultaţi electricianul dumneavoastră de specialitate! Acest aparat poate fi utilizat de copii de peste 8 ani, precum şi de persoane cu capacităţi fi zice, senzoriale sau mentale limitate sau care nu au experienţă şi cunoştinţe, atunci când sunt supravegheaţi sau au primit instrucţiuni în legătură cu modul de utilizare sigură a aparatului şi au înţeles pericolele care pot rezulta din utilizarea lui. Copiilor le este interzis să se joace cu aparatul. Este interzisă curăţarea şi întreţinerea aparatului de către copii fără supraveghere.

Este interzisă utilizarea aparatului, atunci când se află persoane în apă.

Utilizarea aparatului este permisă numai cu un dispozitiv de protecţie împotriva curenţilor vagabonzi (RCD), cu un curent de defect de declanşare de până la 30 mA.

Înainte de fiecare utilizare efectuaţi o verificare vizuală a aparatu- lui. Nu folosiţi acest aparat atunci când dispozitivele de siguranţă sunt deteriorate sau uzate. Nu scoateţi niciodată din funcţiune dis- pozitivele de siguranţă.

Utilizaţi aparatul exclusiv în conformitate cu scopul indicat în acest manual de utilizare.

Dumneavoastră sunteţi responsabil de siguranţa la locul de muncă.

În cazul deteriorării cablului de racord la reţea a acestui apa- rat, pentru a evita pericolele acesta trebuie înlocuit de către producător sau un scervice clienţi sau de opersoană cu calificare similară.

Tensiunea alternativă menţionată pe plăcuţa aparatului de 230 Volţi trebuie să corespundă cu tensiunea existentă la faţa locului. Anl_PE-HWA_630_SPK7.indb 119Anl_PE-HWA_630_SPK7.indb 119 28.01.2022 11:05:0328.01.2022 11:05:03RO

Aparatul nu se va ridica, transporta sau fixa niciodată de cablul de reţea.

Asiguraţi-vă că legăturile cu fişe se găsesc în zona protejată de inundaţie şi nu sunt expuse la umezeală.

Înainte de efectuarea oricărei lucrări la aparat se va scoate ştecherul din priză.

Evitaţi expunerea directă a aparatului la un jet de apă.

Pentru respectarea siguraţei locale şi a dispoziţiilor de montare este responsabil beneficiarul. (Consultaţi eventual un electrician de specialitate)

Pagubele consecvenţiale provenite din inundarea încăperilor în cazul dereglării aparatului se vor exclude de către beneficiar prin măsuri corespunzătoare (de exemplu montarea instalaţiilor de alarmă, pompă de rezervă şi alte măsuri similare).

În cazul opririi aparatului, lucrările de reparaţie se vor efectua nu- mai de către un electrician de specialitate sau de către service-ul pentru clienţi.

Aparatul nu are voie să funcţioneze niciodată pe uscat sau cu conducta de aspiraţie complet închisă. Pentru pagubele rezultate din mersul în gol al aparatului, se pierde garanţia de producător.

Aparatul nu se va folosi niciodată pentru exploatarea piscinelor de înot.

Aparatul nu se va monta în circuitul de apă potabilă.

Se va împiedica accesul copiilor la aparat prin măsuri corespunzătoare.

În intervalul de lucru al aparatului, utilizatorul este responsabil faţă de terţi.

Înainte de punerea în funcţiune, se va verifica de către un specia- list, dacă există măsurile de protecţie electrică necesare. Anl_PE-HWA_630_SPK7.indb 120Anl_PE-HWA_630_SPK7.indb 120 28.01.2022 11:05:0328.01.2022 11:05:03RO

2. Descrierea aparatului şi cuprinsul livrării

2.1 Descrierea aparatului (Fig. 1)

1. Racord de presiune (R1 IG)

2. Întrerupător de debit PS-01AV

4. Întrerupător de reţea

7. Şurub de umplere cu apă

8. Adaptor pentru racordare

12. Ventilul de reţinere

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresaţi în interval de maxim 5 zile lucrătoare de la cumpărarea articolului la centrul nostru de service sau la magazinul la care aţi achiziţionat aparatul, prezentaţi în acest caz un bon de cumpărare valabil. Vă rugăm să ţineţi cont de tabelul de garanţie cuprins în informaţiile de service din capătul instrucţiunilor de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu grijă.

Îndepărtaţi ambalajul, precum şi siguranţele de ambalare şi de transport (dacă există).

Verificaţi dacă livrarea este completă.

Controlaţi aparatul şi accesoriile dacă nu prezintă pagube de transport.

Pericol! Aparatul şi ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii şi piese mici! Există pericolul de înghiţire şi sufocare!

Întrerupător de debit

Instrucţiuni de utilizare originale

3. Utilizarea conform scopului

Domeniul de folosire

Pentru udarea sau stropirea spaţiilor verzi, straturilor de legume şi grădinilor

Pentru udarea gazonului

Cu prefiltru la preluarea apei din iazuri, pârâiaşe, recipienţi sau cisterne cu apă de ploaie şi fântâni

pentru alimentare cu apă în casă Mediile transportate:

Pentru transportarea apei clare (apă dulce), apei de ploaie sau a leşiilor de la spălat uşoare ori a apelor uzate.

Temperatura maximă a lichidului de transportat nu are voie să depăşească în regim de funcţionare de durată +35 °C.

Se va evita deasemenea transportul lichidelor agresive (acizi, leşii, efluenţi de silozuri şi altele) precum şi a lichidelor cu conţinut de material abraziv (nisip)

Aparatul nu se pretează la transportul de apă potabilă. Aparatul poate fi utilizat numai în conformitate cu scopul pentru care a fost creat. Orice utilizare care depăşeşte acest domeniu este considerată neconformă. Pentru eventualele daune sau accidente Anl_PE-HWA_630_SPK7.indb 122Anl_PE-HWA_630_SPK7.indb 122 28.01.2022 11:05:0328.01.2022 11:05:03RO

de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/operatorul şi nu producătorul. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri meşteşugăreşti sau in- dustriale. Nu ne asumăm nicio răspundere pentru eventualele proble- me survenite ca urmare a utilizării aparatului în întreprinderi lucrative, meşteşugăreşti sau industriale precum şi în alte activităţi similare.

5. Înainte de punerea în funcţiune

Înainte de racordarea la reţeaua electrică asiguraţi-vă că datele de pe plăcuţa de identifi care a maşinii corespund cu cele ale reţelei. În principiu recomandăm utilizarea unui prefi ltru şi a unei garnituri de aspirare cu furtun de aspirare, coş de aspirare şi supapă de re- tur, pentru a împiedica timpii îndelungaţi de aspirare şi deteriorarea excesivă a pompei din cauza pietrelor sau a corpurilor străine rigide.

5.1 Instalarea şi punerea în folosinţă

Se decuplează pompa şi se scoate ştecherul pompei din priză. Con- ducta de presiune existentă se îndepărtează direct de la pompă. Fiţi atenţi la o aerisire corectă a pompei (pentru aceasta respectaţi instrucţiunile de utilizare ale pompei). Înşurubaţi adaptorul pentru racordare (Fig. 2/Poz. 8) pe racordul conductei de presiune a pom- pei (Fig. 4). Poziţionaţi întrerupătorul de debit (Fig. 2/Poz. 2) cu fi - letul de racordare (Fig. 3/Poz. 11) pe adaptorul pentru racordare şi strângeţi-l cu ajutorul piuliţei olandeze (Fig. 5/Poz. 15) pe adaptor (Fig. 5). Întrerupătorul de debit trebuie să se afl e neapărat în poziţie verticală, deci racordul la pompă (Fig. 3/Poz. 11) trebuie să fi e în partea inferioară şi racordul la conducta de presiune (Fig. 3/Poz. 1) în partea superioară. În oricare altă poziţie întrerupătorul de debit nu poate funcţiona corect. Ridicaţi ventilul de reţinere de mâner (Fig. 3/Poz. 12) (Fig. 6) şi umpleţi cu atenţie întrerupătorul de debit până la marginea inferioară a fi letului racordului de presiune (Fig. 3/Poz. 1) cu lichidul de trans- portat pentru a evita mersul în gol a instalaţiei. Înşurubaţi apoi con- ducta de presiune pe racordul prevăzut în acest sens (Fig. 3/Poz.

1) pe întrerupătorul de debit ţinând cont de etanşarea adecvată,

de ex. cu bandă tefl on (nu este cuprinsă în livrare). Racordaţi ştecherul pompei la priza (Fig. 2/Poz. 9) din partea posterioară a întrerupătorului de debit. După verifi carea tuturor racordurilor şi con- ductelor trebuie racordat un consumator la conducta de presiune şi Anl_PE-HWA_630_SPK7.indb 124Anl_PE-HWA_630_SPK7.indb 124 28.01.2022 11:05:0328.01.2022 11:05:03RO

se deschide ventilul de reţinere pentru eliberarea aerului existent în conducta de presiune înaite de începerea procesului de transport a lichidului. Cablul de reţea (Fig. 2/Poz. 10) al întrerupătorului de debit se racordează la o priză cu protecţie de contact 230V ~ 50Hz, cu siguranţă corespunzătoare (min. 10A). Întrerupătorul de debit este acum gata de funcţionare. Se porneşte pompa, în cazul în care este prevăzută cu un întrerupător, în caz contrar aceasta porneşte automat şi începe să transporte lichidul. Consumatorul poate fi închis după ieşirea lichidului transportat. Întrerupătorul de debit decuplează acum priza (Fig. 2/Poz. 9). Demontajul se realizează corespunzător în ordinea inversă. La depo- zitare aveţi grijă ca tot lichidul să fi e îndepărtat din întrerupătorul de debit pentru a evita pagube provocate prin îngheţare.

5.2 Racord pentru conducta de aspirare

Fixaţi un furtun de sucţiune (furtun din material plastic cu spirală rigidizată de cel puţin 19 mm (¾ ”) direct sau prin intermediul unui niplu filetat la racordul de sucţiune (6) de cca. 33,3 mm (R1 filet interior) al aparatului.

Furtunul de absorbţie utilizat trebuie să fie prevăzut cu un ventil de absorbţie. În cazul în care ventilul de absorbţie nu poate fi utilizat, se va monta un ventil de retur în conducta de absorbţie.

Pozaţi conducta de aspirare urcând de la priza de apă spre apa- rat. Evitaţi neapărat pozarea conductei de aspiraţie deasupra înălţimii pompei, bulele de aer din conductă duc la încetinirea şi împiedicarea procesului de aspiraţie.

Conducta de aspirare şi cea de presiune trebuie montate în aşa fel încât acestea să nu exercite nici o presiune mecanică asupra aparatului.

Ventilul de absorbţie trebuie să se găsească suficient de adânc în apă astfel încât să se evite mersul în gol al aparatului datorită scăderii nivelului apei.

O conductă de aspirare neetanşă împiedică aspirarea apei prin aspirarea aerului. Anl_PE-HWA_630_SPK7.indb 125Anl_PE-HWA_630_SPK7.indb 125 28.01.2022 11:05:0328.01.2022 11:05:03RO

Evitaţi aspirarea corpurilor străine (nisip, etc.). Dacă este necesar, montaţi în acest scop un prefiltru.

Conducta de presiune (trebuie să fie de cel puţin 19 mm (3/4”)) trebuie racordată direct sau prin intermediul unui niplu filetat la ra- cordul conductei de presiune (1) (33,3 mm (R1IG) al aparatului.

Bineânţeles că se poate folosi, cu ajutorul înşurubărilor corespunzătoare, şi un furtun de presiune de 13 mm (1/2”). Capa- citatea de transport este însă redusă prin folosirea unui furtun mai îngust.

Pe durata aspiraţiei, organele de blocare existente pe conducta de presiune (duzele de stropit, ventilele, etc.) se vor deschide complet pentru ca aerul din conducta de aspiraţie să poată ieşi.

Racordul electric se va realiza la o priză cu contact de protecţie de 230 V ~ 50 Hz. Siguranţa de cel puţin 10 Amperi.

Motorul este protejat împotriva suprasarcinii sau blocării prin inter- mediul unui releu de temperatură. În cazul supraâncălzirii, releul decuplează automat pompa iar după răcire pompa porneşte din nou singură.

Amplasaţi aparatul pe o suprafaţă orizontală, stabilă şi plană.

Umpleţi cu apă carcasa pompei prin intermediul şurubului de umplere cu apă (7). Umplerea cu apă a conductei de aspirare accelerează procesul de aspirare.

Pe timpul absorbţiei, toate organele de blocare din conducta de presiune (duzele de stropire, ventilele etc) trebuie să fie deschi- se complet, pentru ca aerul existent eventual în conducta de absorbţie să poată ieşi.

Porniţi aparatul prin intermediul întrerupătorului de reţea (4); pro- cesul de aspiraţie poate dura la o înălţime de absorbţie max., până la 5 min.

După terminarea lucrărilor opriţi aparatul prin intermediul întrerupătorului de reţea (4). La întrerupătorul de debit nu există posibilitatea de reglare sau co- mutare, acesta funcţionează automatic. Starea de funcţionare este semnalizată doar prin intermediul a 3 LED-uri (Fig. 3/Poz. 13). LED-ul verde: Întrerupătorul de debit este racordat la reţeaua electrică. LED-ul galben: Întrerupătorul de debit s-a declanşat, priza (Fig. 2/Poz. 9) este alimentată cu curent. LED-ul roşu: Întrerupătorul de debit a constatat un deranjament. Următoarele stări de funcţionare sunt semnalizate: LED-ul verde luminează: Întrerupătorul de debit este pregătit de funcţionare, nu se necesită lichid de transportat. Pompa nu funcţionează. LED-ul verde şi galben luminează: Pompa este în funcţiune, un consumator pentru preluarea lichidului transportat este deschis. LED-ul verde şi roşu luminează: Pompa merge în gol, fără lichid de transportat. Întrerupătorul de debit încearcă de trei ori remedierea stării de mers în gol, după care se declanşează defi nitiv protecţia pentru mersul în gol. Anl_PE-HWA_630_SPK7.indb 127Anl_PE-HWA_630_SPK7.indb 127 28.01.2022 11:05:0428.01.2022 11:05:04RO

LED-ul verde luminează, cel roşu se aprinde intermitent: Protecţia pentru mersul în gol s-a declanşat, nu mai este posibilă sucţiunea de lichid. Găsiţi cauza deranjamentului (de ex. conductă de sucţiune neetanşă) şi remedierea acestuia şi cu ajutorul instrucţiunilor de folosire ale pompei. Prin apăsarea tastei Reset (Fig. 3/Poz. 14) pe întrerupătorul de debit se porneşte după aceea pompa din nou.

7. Schimbarea cablului de racord la reţea

Pericol! În cazul deteriorării cablului de racord la reţea a acestui aparat, pen- tru a evita pericolele acesta trebuie înlocuit de către producător sau un scervice clienţi sau de opersoană cu califi care similară.

8. Curăţirea, întreţinerea şi comanda pieselor de schimb

În general, aparatul nu necesită întreţinere curentă. Pentru o durată de funcţionare mai mare, recomandăm însă un control şi o îngrijire regulată. Pericol! Înaintea oricărei lucrări de întreţinere, aparatul se va scoate de sub tensiune. Pentru aceasta se va scoate ştecherul din priză.

În cazul în care aparatul se înfundă, legaţi conducta de presiune la conducta de apă şi scoateţi furtunul de absorbţie. Deschideţi conducta de apă. Porniţi aparatul de mai multe ori pentru cca. două secunde. În acest mod pot fi remediate înfundările în cele mai multe cazuri.

În interiorul aparatului nu se găsesc alte piese care trebuiesc întreţinute. Anl_PE-HWA_630_SPK7.indb 128Anl_PE-HWA_630_SPK7.indb 128 28.01.2022 11:05:0428.01.2022 11:05:04RO

La comanda pieselor de schimb trebuie comunicate următoarele informaţii;

Numărul articolului aparatului

Numărul de identificare al aparatului

Numărul de piesă de schimb al piesei de schimb necesare Informaţii şi preţuri actuale obţineţi la cerere la magazinul dvs. de specialitate Hornbach.

Depozitaţi aparatul şi accesoriile acestuia la loc întunecos, uscat şi ferit de îngheţ. Temperatura de depozitare optimă este între 5 şi 30 ˚C. Păstraţi aparatul în ambalajul original.

Înaintea unei scoateri îndelungate din funcţiune sau pe timpul iernii, pompa se va clăti bine cu apă, se va goli complet şi se va depozita într-un loc uscat.

În cazul pericolului de îngheţ, aparatul se va goli complet.

După intervale de oprire mai îndelungate, se va controla printr-o pornire-oprire scurtă dacă rotorul se învârte fără probleme. Anl_PE-HWA_630_SPK7.indb 129Anl_PE-HWA_630_SPK7.indb 129 28.01.2022 11:05:0428.01.2022 11:05:04RO

10. Plan de căutare a erorilor

Defecţiuni Cauză posibilă Remediu Motorul nu porneşte - Nu există tensiune - Rotorul pompei blo- cat - senzorul de temperatură a decuplat - Se verifi că tensiunea de reţea - Se desface pompa şi se curăţă Pompa nu absoarbe - Supapa de aspirare nu este în apă - Carcasa pompei fără apă - Aer în conducta de as- pirare - Ventilul de absorbţie neetanş - Coşul de absorbţie (su- papa de aspirare) este înfundat - Înălţimea de absorbţie max. depăşită - Se introduce ventilul de absorbţie în apă - Se introduce apă în carcasa pompei - Se verifi că etanşeitatea conductei de absorbţie - Se curăţă ventilul de absorbţie - Se curăţă coşul de absorbţie - Se controleaz

înălţimea de absorbţie Debitul trans- portat este insufi cient - Înălţimea de absorbţie este prea mare - Coşul de absorbţie este murdar - Nivelul apei scade ra- pid - Capacitatea pom- pei redusă datorită substanţelor nocive - Se controlează înălţimea de absorbţie - Se curăţă coşul de absorbţie - Se plasează ventilul de absorbţie mai adânc - Se curăţă pompa şi se înlocuiesc piesele uza-

Întrerupătorul termic decuplează pompa - Motorul suprasolicitat – frecarea datorată cor- purilor străine este prea mare - Se demontează şi se curăţă pompa, se împiedică absorbţia corpurilor străine (fi ltru) Anl_PE-HWA_630_SPK7.indb 130Anl_PE-HWA_630_SPK7.indb 130 28.01.2022 11:05:0428.01.2022 11:05:04RO

11. Declaraţia CE de conformitate

Declaraţie de conformitate Declarăm că produsul descris în Date tehnice

Hidrofor automat PE-HWA 650 fabricat pentru: Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Germania este conform cu următoarele directive: Directiva privind echipamentele folosite în exterior 2000/14/CE Directiva maşini 2006/42/CE Directiva EMC (compatibilitate electromagnetică) 2014/30/UE Directiva RoHS 2011/65/UE şi este în conformitate cu următoarele standarde armonizate aplicabile: EN 60335-1:2012+A11+A13+A1+A14+A2 EN 60335-2-41:2003+A1+A2 EN 62233: 2008 EN ISO 12100:2010 EN 55014-1:2017+A11 EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013+A1 Conformitatea cu prevederile referitoare la emisia de zgomot din Directiva privind echipa-mentele folosite în exterior este verificată prin procedura de evaluare a conformităţii potrivit anexei V şi directivei 2000/14/CE. Nivel putere sonoră măsurat: 81,5 dB (A) Nivel de putere sonoră garantat: 85 dB (A)

Andreas Back Direcţia Managementul calităţii, mediu şi CSR (responsabilitatea socială a întreprinderii) Reprezentantul autorizat pentru elaborarea documentaţiei tehnice Bornheim, 18.11.2021 Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Germania Anl_PE-HWA_630_SPK7.indb 131Anl_PE-HWA_630_SPK7.indb 131 28.01.2022 11:05:0428.01.2022 11:05:04RO

Simbolul pubelei cu roţi barate cu două linii în X indică faptul că echi- pamentele electrice şi electronice de aruncat trebuie colectate sepa- rat. Aceste echipamente pot conţine substanţe periculoase şi care prezintă risc. Aceste unelte trebuie returnate la punctul de colectare prevăzut pentru reciclarea echipamentelor electrice şi electronice de aruncat şi nu pot fi eliminate ca deşeu urban nesortat. Proce- dând astfel contribuiţi la păstrarea resurselor și protejarea mediului înconjurător. Pentru mai multe informaţii luaţi legătura cu autorităţile locale. Nu lăsaţi copiii să se joace cu pungile de plastic şi cu materialele de ambalare din cauza unor posibile accidente sau pericol de sufocare. Ţineţi aceste materiale la loc sigur sau eliminaţi-le în mod ecologic. Ne rezervăm dreptul pentru modifi cări de ordin tehnic Anl_PE-HWA_630_SPK7.indb 132Anl_PE-HWA_630_SPK7.indb 132 28.01.2022 11:05:0428.01.2022 11:05:04GB
