GEBRUIKSAANWIJZING PE-KW 300 Pattfield

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

5. Vóór inbedrijfstelling

7. Vervanging van de netaansluitleiding

8. Reiniging, onderhoud en bestellen van wisselstukken

9. Verwijdering en recyclage

13. EG-verklaring van overeenstemming

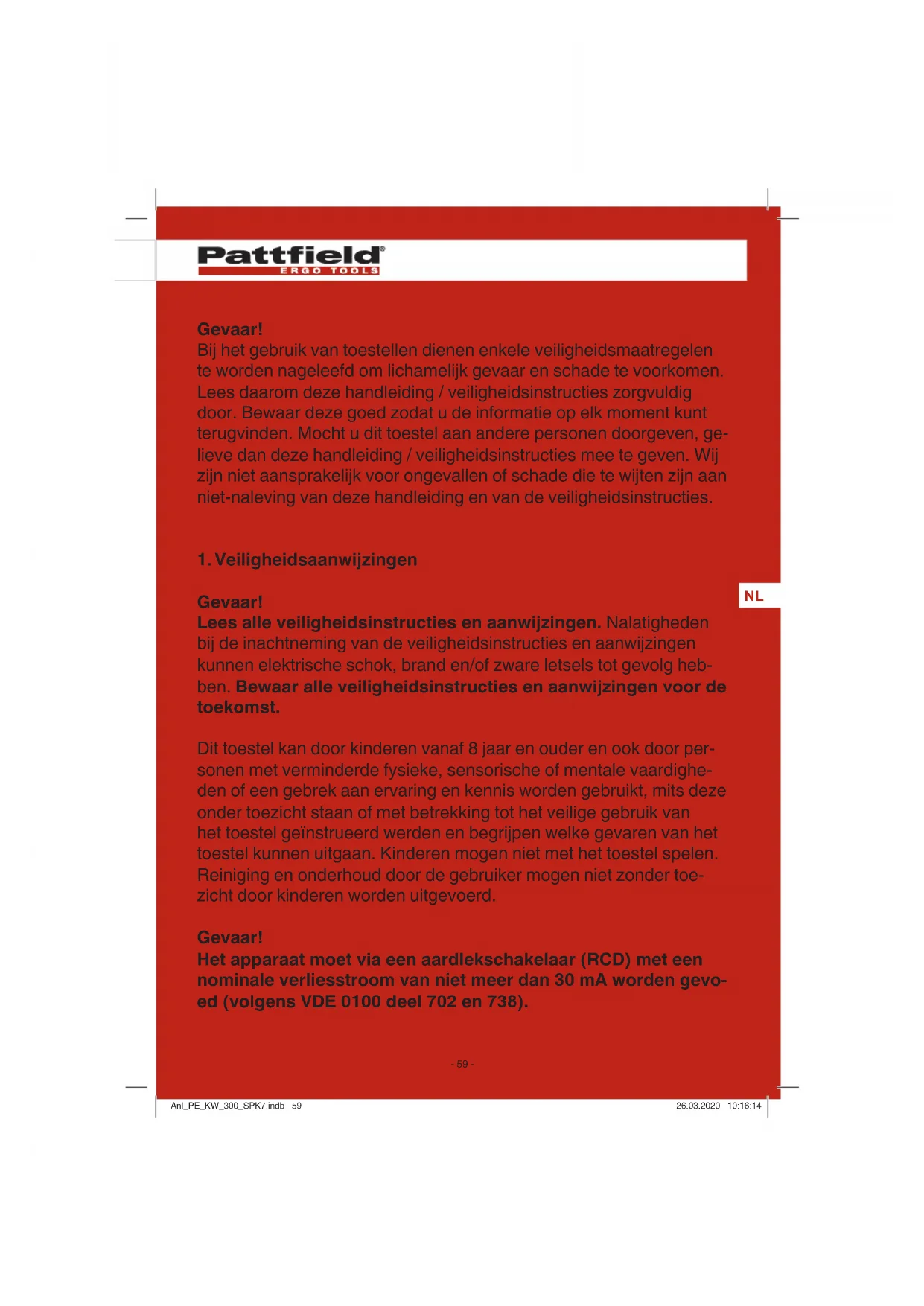

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, ge- lieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg heb- ben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst. Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door per- sonen met verminderde fysieke, sensorische of mentale vaardighe- den of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toestel kunnen uitgaan. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toe- zicht door kinderen worden uitgevoerd. Gevaar! Het apparaat moet via een aardlekschakelaar (RCD) met een nominale verliesstroom van niet meer dan 30 mA worden gevo- ed (volgens VDE 0100 deel 702 en 738). Anl_PE_KW_300_SPK7.indb 59Anl_PE_KW_300_SPK7.indb 59 26.03.2020 10:16:1426.03.2020 10:16:14NL

Indien u niet zeker bent of in de installatie een RCD voorhan- den is, dan bevelen wij aan om een PRCD-S tussenschakelaar te gebruiken (vraag na bij uw elektricien). Het apparaat is niet geschikt voor gebruik in zwembassins, kin- derbadjes van welke soort dan ook en ander water waarin zich personen of dieren kunnen ophouden tijdens het gebruik. Het is niet toegestaan om het apparaat te gebruiken terwijl er per- sonen of dieren binnen de gevarenzone verblijven. Raadpleeg uw elektrovakman!

Voordat u het toestel in gebruik neemt dient u door een deskun- dige te laten controleren of de aarding, de nulleider, de aardlek- schakeling beantwoorden aan de veiligheidsvoorschriften van de energievoorzieningsmaatschappij en naar behoren werken.

De elektrische insteekverbindingen dienen tegen vocht te worden beschermd.

Bij gevaar voor overstroming dienen de insteekverbindingen in een zone te worden aangebracht die veilig is tegen overstroming.

Het opvoeren van aantastende vloeistoffen alsmede het opvoeren abrasieve (schurende) stoffen dient in elk geval te worden verme- den.

Het toestel dient tegen de vorst te worden beschermd.

Het toestel dient tegen drooglopen te worden beschermd.

De toegang tot het toestel door kinderen dient door gepaste maatregelen te worden voorkomen. Anl_PE_KW_300_SPK7.indb 60Anl_PE_KW_300_SPK7.indb 60 26.03.2020 10:16:1426.03.2020 10:16:14NL

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

2. Vlotterschakelaar

4. Universele slangaansluiting

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de ver- pakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/trans- portbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de ga- rantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsge- vaar!

Universele slangaansluiting

Het door uw aangekochte toestel is bedoeld voor het opvoeren van water met een maximale temperatuur van 35°C. Het toestel mag niet worden gebruikt voor andere vloeistoff en, vooral niet voor motor- brandstoff en, reinigingsmiddelen en andere chemische producten! Het toestel wordt overal toegepast waar water van de ene plaats naar de andere moet worden overgebracht, b.v. in de huishouding, in de tuin en bij vele andere toepassingen. Het mag niet voor zwembassins worden gebruikt! Bij gebruik van het toestel in wateren met een natuurlijke modderige bodem plaatst u het toestel lichtjes verhoogd, b.v. op bakstenen. Het toestel is niet bedoeld om continu te worden gebruikt, b.v. als circulatiepomp in een vijver. De te verwachten levensduur van het to- estel wordt daardoor aanzienlijk verkort omdat het toestel niet gecon- strueerd is om permanent te worden belast. Het toestel mag slechts voor werkzaamheden worden gebruikt waar- voor het bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze toestellen overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Door uitlopen van smeerolie/smeermiddelen kan het water worden verontreinigd. Anl_PE_KW_300_SPK7.indb 62Anl_PE_KW_300_SPK7.indb 62 26.03.2020 10:16:1426.03.2020 10:16:14NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

De installatie van het toestel gebeurt ofwel:

Stationair met een vaste buisleiding

stationair met een flexibele slangleiding Aanwijzing: Ga na of er mogelijk speciale voorwaarden voor de installatie zijn voordat u de pomp in gebruik gaat nemen. Wanneer b.v. door stroo- monderbreking, vervuiling of defecte afdichting materiële schade kan worden berokkend, dienen bijkomende veiligheidsmaatregelen te worden geïnstalleerd. Anl_PE_KW_300_SPK7.indb 63Anl_PE_KW_300_SPK7.indb 63 26.03.2020 10:16:1426.03.2020 10:16:14NL

Deze veiligheidsmaatregelen zijn bijvoorbeeld: parallel draaiende pompen op een door een aparte zekering bevei- ligde stroomkring, vochtigheidssensoren voor de uitschakeling en soortgelijke veiligheidsinrichtingen. Als u niet zeker bent laat u in ie- der geval adviseren door een vakman voor sanitaire installaties. De maximale capaciteit kan enkel met een zo groot mogelijke leiding- diameter worden bereikt; de capaciteit zal verminderen als slangen of leidingen met een kleinere diameter worden aangesloten. Wordt de universele slangaansluiting (fi g. 1, pos. 4) gebruikt moet die bijgevolg tot de gebruikte aansluiting worden ingekort, zoals in fi g. 4 getoond, om de capaciteit niet onnodig te verminderen. Flexibele slangleidin- gen moeten op de universele slangaansluiting worden vastgemaakt m.b.v. een slangbeugel (niet bij de levering begrepen). Bij de installatie dient u er rekening mee te houden dat het toestel nooit aan de drukleiding of aan de stroomkabel vrij hangend mag worden gemonteerd. Het toestel moet aan het daarvoor voorziene handvat worden opgehangen of op de schachtbodem worden opge- steld. Teneinde een perfecte werkwijze van het toestel te verzekeren moet de schachtbodem steeds vrij zijn van modder of andere ve- rontreinigingen. Bij een te laag waterpeil kan de in de schacht voor- handen zijnde modder snel droog worden en het aanlopen van het toestel beletten. Daarom is het noodzakelijk het toestel regelmatig te controleren (startpogingen uitvoeren). De pompschacht moet groot genoeg zijn. 5.2. Netaansluiting Gevaar! Het door u aangekochte toestel is reeds voorzien van een veilig- heidsstekker. Het toestel is bedoeld om op een veiligheidsstopcon- tact met 230 V wisselstroom 50 Hz te worden aangesloten. Vergewis u er zich van dat het stopcontact voldoende beveiligd is (minstens Anl_PE_KW_300_SPK7.indb 64Anl_PE_KW_300_SPK7.indb 64 26.03.2020 10:16:1526.03.2020 10:16:15NL

zekering van 6 A) en helemaal in orde is. Steek de netstekker het stopcontact in: het toestel is meteen bedrijfsklaar. Gevaar! Deze werkzaamheid dient enkel door een gekwalifi ceerde elektricien of door de klantendienst te worden uitgevoerd zodat niemand in ge- vaar kan worden gebracht.

Als u de installatie- en gebruiksinstructies nauwkeurig hebt gelezen kan u het toestel in gebruik nemen mits inachtneming van het volgen- de:

Vergewis u er zich van dat het toestel veilig is opgesteld.

Controleer of de drukleiding naar behoren is aangebracht.

Vergewis u zich ervan dat het toestel op 230 V ~ 50 Hz is aangesloten.

Controleer of het elektrische stopcontact in een behoorlijke staat verkeert.

Controleer of ervoor gezorgd is dat nooit vocht of water bij de netaansluiting terecht kan komen.

Vermijd het drooglopen van het toestel.

Om het apparaat uit te schakelen verwijdert u de netstekker uit het stopcontact. Afstellen van het AAN/UIT-schakelpunt: Het in- of uitschakelpunt van de vlotterschakelaar kan worden afge- steld door verandering van de vlotterschakelaar in de vergrendeling (fi g. 2, pos. 5).

De vlotterschakelaar moet zodanig worden aangebracht dat de schakelpunthoogte: AAN en de schakelpunthoogte: UIT gemak- kelijk en met geringe lichamelijke inspanning kan worden bereikt. Controleer dit door het toestel in een met water gevuld reservoir te plaatsen en de vlotterschakelaar met de hand voorzichtig op te Anl_PE_KW_300_SPK7.indb 65Anl_PE_KW_300_SPK7.indb 65 26.03.2020 10:16:1526.03.2020 10:16:15NL

tillen en daarna terug te verlagen. Daarbij kunt u zien of het toestel wordt in- of uitgeschakeld.

Let wel dat de afstand tussen de kop van de vlotterschakelaar en de kabelhouder niet kleiner is dan 10 cm. Bij een te geringe af- stand is de perfecte werking van het toestel niet verzekerd.

Let bij het afstellen van de vlotterschakelaar erop dat de vlotter- schakelaar voor het uitschakelen van het toestel niet de bodem raakt. LET OP! Gevaar voor drooglopen. Manuele werkwijze: De vlottende schakelaar moet worden gemonteerd zoal getoond in fi g. 3. Op die manier draait het toestel permanent. Het toestel mag in deze modus enkel onder toezicht worden gebruikt om drooglopen te voorkomen. Het toestel moet worden uitgeschakeld (netstekker uit het stopcontact trekken) zodra uit de drukleiding geen water meer te voorschijn komt.

7. Vervanging van de netaansluitleiding

Gevaar! Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijk- waardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden. Anl_PE_KW_300_SPK7.indb 66Anl_PE_KW_300_SPK7.indb 66 26.03.2020 10:16:1526.03.2020 10:16:15NL

8. Reiniging, onderhoud en bestellen van wisselstukken

Voor elke onderhoudswerkzaamheid dient u de stekker uit het stopcontact te verwijderen.

Bij mobiel gebruik is het raadzaam om het toestel na elk gebruik met helder water te reinigen.

Bij stationair gebruik is het aan te bevelen de werking van de vlot- terschakelaar om de 3 maanden te controleren.

Pluisjes en vezelachtige partikels die zich eventueel in het huis hebben vastgezet met een waterstraal verwijderen.

Om de 3 maanden de schachtbodem van modder ontdoen en ook de schachtwanden schoonmaken.

De vlotterschakelaar met helder water van bezinksels ontdoen.

8.1 Reinigen van het schoepenwiel

Als te veel bezinksels in het huis aanwezig zijn moet het benedende- el van het toestel als volgt worden gedemonteerd:

1. Maak de aanzuigkorf van het huis los.

2. Het schoepenwiel met helder water

schoonmaken. LET OP! Het toestel niet op het schoepenwiel afzetten of steu- nen!

3. De assemblage gebeurt in omgekeerde volgorde.

In het toestel zijn er geen andere te onderhouden onderdelen. Anl_PE_KW_300_SPK7.indb 67Anl_PE_KW_300_SPK7.indb 67 26.03.2020 10:16:1526.03.2020 10:16:15NL

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info krijgt u op aanvraag in uw Hornbach bouw- markt.

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbru- ikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huis- vuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verza- melplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale op- bergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking. Anl_PE_KW_300_SPK7.indb 68Anl_PE_KW_300_SPK7.indb 68 26.03.2020 10:16:1526.03.2020 10:16:15NL

Anomalieën Oorzaken Verhelpen Apparaat start niet - Netspanning ontbreekt - Vlotterschakelaar scha- kelt niet - Netspanning controle- ren - Vlotterschakelaar hoger plaatsen Het apparaat voert geen water op - Inlaatzeef verstopt ger- aakt - Drukslang geknikt - Inlaatzeef met waterst- raal reinigen - Knikplaats verhelpen Apparaat wordt niet uit- geschakeld - Vlotterschakelaar kan niet dalen - Apparaat op de schachtbodem correct opstellen Waterop- brengst on- voldoende - Inlaatzeef verstopt ger- aakt - Capaciteit verminderd door erg vervuilde en afslijtende waterbij- mengsels - Inlaatzeef reinigen - Apparaat reinigen en versleten onderdelen vervangen Apparaat wordt na kor- te looptijd uit- geschakeld - Motorveiligheid scha- kelt het apparaat wegens te hoge water- vervuiling uit - Watertemperatuur te hoog, motorveiligheid schakelt het apparaat uit - Netstekker uit het stop- contact verwijderen en apparaat alsmede de schacht schoonmaken - Maximale watertempe- ratuur van 35° C in acht nemen! Anl_PE_KW_300_SPK7.indb 69Anl_PE_KW_300_SPK7.indb 69 26.03.2020 10:16:1626.03.2020 10:16:16NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verz- ameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recycla- ge in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestel- len gevoegde accessoires en hulpmiddelen zonder elektrische com- ponenten. Nadruk of andere reproductie van documentatie en begeleidende papieren van de producten, geheel of gedeeltelijk, is alleen toegesta- an met uitdrukkelijke toestemming van Hornbach Baumarkt AG. Technische wijzigingen voorbehouden Anl_PE_KW_300_SPK7.indb 70Anl_PE_KW_300_SPK7.indb 70 26.03.2020 10:16:1626.03.2020 10:16:16NL

Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscon- trole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze ser- vicedienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantiepresta-

ties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een

door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of produc- tiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestem- ming niet ontworpen zijn voor commercieel, ambachtelijk of indus- trieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, am- bachtelijke of industriële bedrijven werd ingezet of aan een daar- mee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zo- als bijv. door aansluiting aan een verkeerde netspanning of stro- omsoort) of niet-inachtneming van de onderhouds- en veiligheids- voorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskun- Anl_PE_KW_300_SPK7.indb 71Anl_PE_KW_300_SPK7.indb 71 26.03.2020 10:16:1626.03.2020 10:16:16NL

dige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), bin- nendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 3 jaar en gaat in op de datum van

aankoop van het apparaat. Garantieclaims dienen voor het ver- loop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitges- loten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com Anl_PE_KW_300_SPK7.indb 72Anl_PE_KW_300_SPK7.indb 72 26.03.2020 10:16:1626.03.2020 10:16:16NL

13. EG-verklaring van overeenstemming

Conformiteitsverklaring Wij verklaren dat het product beschreven bij de Technische gegevens :

Helderwaterpomp PE-KW 300 geproduceerd voor: Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Duitsland voldoet aan de volgende richtlijnen: Laagspanningsrichtlijn 2014/35/EU EMC-richtlijn 2014/30/EU RoHS richtlijn 2011/65/EU en voldoet aan de volgende toepasselijke geharmoniseerde normen: EN 60335-1:2012+A11+A13 EN 60335-2-41:2003+A1+A2 EN 62233:2008 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013
