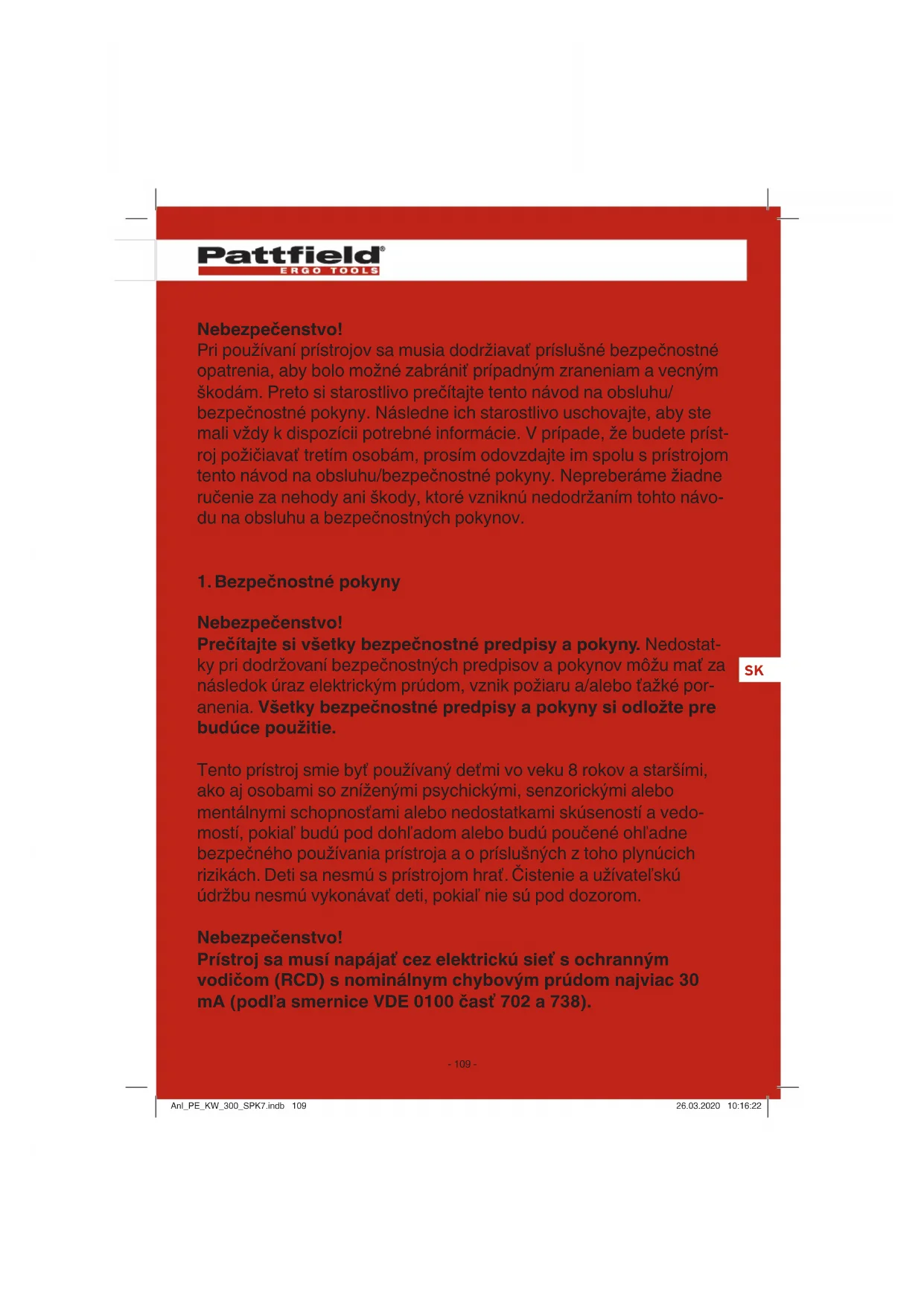

Nebezpečenstvo! Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/ bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete príst- roj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návo- du na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Nebezpečenstvo! Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostat- ky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké por- anenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie. Tento prístroj smie byť používaný deťmi vo veku 8 rokov a staršími, ako aj osobami so zníženými psychickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkami skúseností a vedo- mostí, pokiaľ budú pod dohľadom alebo budú poučené ohľadne bezpečného používania prístroja a o príslušných z toho plynúcich rizikách. Deti sa nesmú s prístrojom hrať. Čistenie a užívateľskú údržbu nesmú vykonávať deti, pokiaľ nie sú pod dozorom. Nebezpečenstvo! Prístroj sa musí napájať cez elektrickú sieť s ochranným vodičom (RCD) s nominálnym chybovým prúdom najviac 30 mA (podľa smernice VDE 0100 časť 702 a 738). Anl_PE_KW_300_SPK7.indb 109Anl_PE_KW_300_SPK7.indb 109 26.03.2020 10:16:2226.03.2020 10:16:22SK

Ak si nie ste istý, či je v elektrickej sieti inštalovaná ochrana RCD, odporúčame použiť ochranný spínač PRCD-S (Kontaktuj- te odborného elektrikára). Prístroj nie je určený na prevádzku v plaveckých bazénoch, bazénoch na kúpanie akéhokoľvek druhu a iných vodách, v ktorých by sa mohli počas jeho prevádzky nachádzať osoby alebo zvieratá. Prevádzka prístroja počas pobytu človeka alebo zvieraťa v oblasti ohrozenia nie je prípustná. Informujte sa u odborného elektrikára!

Predtým než prístroj uvediete do prevádzky, nechajte odborne skontrolovať, či vyhovuje uzemnenie, nulovanie alebo ochran- né zapojenie chybového prúdu bezpečnostným predpisom spoločností dodávajúcich elektrickú energiu, a tiež či tieto správ- ne fungujú.

Elektrické zásuvné spojenia sa musia chrániť pred vlhkom.

V prípade ohrozenia zatopením umiestnite zásuvné spojenia na bezpečné miesta, kde nehrozí zatopenie.

V každom prípade sa má zabrániť prečerpávaniu agresívnych te- kutín ako aj tekutín obsahujúcich abrazívne látky (pôsobiace ako šmirgeľ).

Prístroj chráňte pred mrazom.

Prístroj chráňte pred chodom na sucho.

Prístup deťom je potrebné zamedziť vhodnými opatreniami. Anl_PE_KW_300_SPK7.indb 110Anl_PE_KW_300_SPK7.indb 110 26.03.2020 10:16:2326.03.2020 10:16:23SK

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

4. Univerzálna prípojka hadice

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného ob- jemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najnes- kôr do 5 pracovných dní od zakúpenia výrobku s predložením plat- ného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Odstráňte obalový materiál ako aj obalové/transportné poistky (pokiaľ sú obsiahnuté).

Skontrolujte, či nedošlo k poškodeniu prístroja a príslušenstva transportom.

Pokiaľ možno, uschovajte si obal až do konca záručnej doby. Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Univerzálna prípojka hadice

3. Správne použitie prístroja

Vami zakúpený prístroj je určený na čerpanie vody s maximál- nou teplotou 35 °C. Prístroj sa nesmie používať na iné tekutiny, predovšetkým nie na motorové palivá, čistiace prostriedky ani iné chemické produkty! Použitie prístroja je možné aj všade tam, kde je potrebné prečerpávať vodu, napr. v domácnosti, v záhrade a v ďalších mnohých použitiach. Nesmie byť používaný na prevádzku plaveckých bazénov! Pri používaní prístroja vo vodách s prírodným, bahnitým dnom, pos- tavte prístroj na trochu vyvýšenom mieste, napr. na tehly. Prístroj nie je určený na trvalé používanie, napr. ako obehové čerpadlo v rybníku. Očakávaná životnosť prístroja sa týmto výrazne skráti, keďže prístroj nie je konštruovaný pre trvalé zaťaženie. Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca. Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemy- selné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemy- selných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Vytečením mazacieho oleja/maziva môže dôjsť k znečisteniu vody. Anl_PE_KW_300_SPK7.indb 112Anl_PE_KW_300_SPK7.indb 112 26.03.2020 10:16:2326.03.2020 10:16:23SK

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Inštalácia prístroja sa uskutočňuje buď:

stacionárne s pevným potrubným vedením alebo

stacionárne s flexibilným hadicovým vedením Upozornenie: Pred použitím čerpadla si prosím vyjasnite prípadné zvláštne podmi- enky pre inštaláciu! Ak by mohlo dôjsť napr. kvôli výpadku prúdu, znečisteniu alebo defektnému tesneniu k vecným škodám, musia sa nainštalovať dodatočné ochranné opatrenia. Anl_PE_KW_300_SPK7.indb 113Anl_PE_KW_300_SPK7.indb 113 26.03.2020 10:16:2326.03.2020 10:16:23SK

Tieto ochranné opatrenia sú napríklad: Paralelne bežiace čerpadlá na elektrickom obvode s oddeleným is- tením, senzory vlhkosti na vypnutie a podobné bezpečnostné prvky. V prípade pochybností sa bezpodmienečne poraďte s odborným inštalatérom. Maximálne prepravované množstvo sa dá dosiahnuť iba s najväčším možným priemerom vedenia, pri pripojení menších hadíc alebo ve- dení sa prepravované množstvo znižuje. Pri použití univerzálnej prípojky hadice (obr. 1/pol. 4) sa musí táto prí- pojka skrátiť až na používanú prípojku, ako je to znázornené na obr. 4, aby sa nemuselo zbytočne redukovať prepravované množstvo. Fle- xibilné hadicové vedenia sa upevnia pomocou hadicovej svorky (nie je súčasťou dodávky) na univerzálnu hadicovú prípojku. Pri inštalácii je potrebné dbať na to, že sa prístroj nesmie nikdy montovať voľne zavesený na tlakovom vedení alebo elektrickom kábli. Prístroj sa musí zavesiť na nosnej rukoväti, resp. musí byť položené na dno šachty. Aby sa zaručila bezchybná funkcia prístro- ja, musí byť dno šachty vždy zbavené kalu alebo iných nečistôt. Pri veľmi nízkej hladine vody môže kal nachádzajúci sa v šachte rýchlo zaschnúť a tým brániť v rozbehu prístroja.Preto je potrebné pravidel- ne kontrolovať prístroj (vykonávať skúšobné rozbehy). Šachta čerpadla by mala mať dostatočnú veľkosť. Anl_PE_KW_300_SPK7.indb 114Anl_PE_KW_300_SPK7.indb 114 26.03.2020 10:16:2326.03.2020 10:16:23SK

Po dôkladnom prečítaní návodu na inštaláciu a obsluhu môžete po dodržaní nasledovných bodov spustiť prístroj do prevádzky:

Skontrolujte, či je prístroj bezpečne umiestnený.

Skontrolujte, či bolo tlakové vedenie správne namontované.

Skontrolujte bezchybný stav elektrickej zásuvky.

Presvedčite sa o tom, aby sa na sieťové pripojenie nikdy nedosta- la vlhkosť alebo voda.

Zabráňte, aby prístroj bežal na sucho.

Prístroj sa vypne vytiahnutím elektrickej zástrčky zo zásuvky. Nastavenie bodu zapnutia/vypnutia: Bod zapnutia resp. vypnutia plavákového spínača sa môže zmeniť nastavením plavákového spínača v rastrovaní plavákového spínača (obr. 2/pol. 5).

Plavákový spínač musí byť upevnený tak, aby bola výška spínacieho bodu: ZAP a výška spínacieho bodu: VYP ľahko dosiahnuteľná s malou vynaloženou silou. Skontrolujete to tak, že položíte prístroj do nádoby naplnenej vodou a rukou opatrne zd- vihnete plavákový spínač a potom ho opäť spustíte nadol. Pritom môžete vidieť, či sa prístroj zapne resp. vypne.

Dbajte pritom taktiež na to, aby nebol odstup medzi hlavou plavá- kového spínača a držiakom kábla menší ako 10 cm. Ak je odstup príliš malý, nedá sa zaručiť bezchybná funkcia.

Manuálna prevádzka: Plavákový spínač sa musí namontovať tak, ako je to znázornené na obrázku 3. Takto beží prístroj nepretržite. Prístroj sa môže v tomto prevádzkovom režime používať len pod dozorom, aby sa zabránilo chodu na sucho. Prístroj sa musí vypnúť (vytiahnuť sieťovú zástrčku), keď z tlakového vedenia prestane vytekať voda.

7. Výmena sieťového prípojného vedenia

Nebezpečenstvo! V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.

Pri prenosnom používaní by sa mal prístroj vyčistiť po každom použití čistou vodou.

Pri stacionárnej inštalácii sa odporúča skontrolovať každé 3 me- siace funkciu plavákového spínača.

Chlpy a vláknité častice, ktoré by sa eventuálne mohli usadiť v te- lese prístroja, odstráňte pomocou prúdu vody.

Raz za 3 mesiace vyčistite dno šachty od kalu a vyčistite tiež ste- ny šachty.

V prípade veľmi silného zanesenia v telese sa musí spodný diel príst- roja rozobrať nasledujúcim spôsobom:

1. Uvoľnite nasávací kôš z telesa.

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie diely vyžadujúce údržbu.

8.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Výrobné číslo prístroja

Identifikačné číslo prístroja

Číslo potrebného náhradného dielu Aktuálne ceny a informácie Vám budú poskytnuté vo Vašej predajni Hornbach.

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu su- rovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domo- vého odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve. Anl_PE_KW_300_SPK7.indb 117Anl_PE_KW_300_SPK7.indb 117 26.03.2020 10:16:2426.03.2020 10:16:24SK

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení. Anl_PE_KW_300_SPK7.indb 118Anl_PE_KW_300_SPK7.indb 118 26.03.2020 10:16:2526.03.2020 10:16:25SK

11. Plán na hľadanie chýb

Poruchy Príčiny Pomoc pri odstraňovaní Prístroj sa nerozbieha - Chýba elektrické napä- tie - Plavákový spínač nespína - Skontrolovať sieťové napätie - Plavákový spínač premiestniť do vyššej polohy Prístroj ne- pumpuje - Upchaté vstupné sito - Tlaková hadica prelo- mená - Vyčistiť vstupné sito prúdom vody - Odstrániť miesto prelo- menia Prístroj sa nevypína - Plavákový spínač nemôže klesnúť - Prístroj umiestnite správne na dno šachty Nedostatočné prepravova- né množstvo - Upchaté vstupné sito - Výkon sa znižuje kvôli silne znečisteným a abrazívnym vodným prímesiam - Vyčistiť vstupné sito - Prístroj vyčistite a vymeňte opotrebované diely Prístroj vypí- na po krátkej dobe chodu - Ochrana motora vypína prístroj kvôli príliš sil- nému znečisteniu vody - Teplota vody príliš vy- soká, vypína ochrana motora - Vytiahnuť elektrický kábel zo siete a vyčistiť prístroj a šachtu - Dodržiavať maximálnu teplotu 35 °C! Anl_PE_KW_300_SPK7.indb 119Anl_PE_KW_300_SPK7.indb 119 26.03.2020 10:16:2526.03.2020 10:16:25SK

Len pre krajiny EÚ Neodstraňujte elektrické prístroje ako domový odpad! Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triede- ného zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recyklácia). Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásiel- ky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov. Dodatočná tlač alebo iné množenie dokumentácie a sprievodných dokumentov výrobkov ani ich častí, je prípustné len s výslovným súh- lasom spoločnosti Hornbach Baumarkt AG. Technické zmeny vyhradené Anl_PE_KW_300_SPK7.indb 120Anl_PE_KW_300_SPK7.indb 120 26.03.2020 10:16:2526.03.2020 10:16:25SK

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky upravujú dodatočné záručné plnenia,

ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami

zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profe- sionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vysta- vením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou. - Škody na prístroji, ktoré boli spôsobené zneužívaním alebo Anl_PE_KW_300_SPK7.indb 121Anl_PE_KW_300_SPK7.indb 121 26.03.2020 10:16:2526.03.2020 10:16:25SK

nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cud- zieho pôsobenia (napr. škody spôsobené pádom). - Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 3 roky a začína sa dátumom nákupu prístro-

ja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplat- nenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu. Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov pou- kazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu. Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com Anl_PE_KW_300_SPK7.indb 122Anl_PE_KW_300_SPK7.indb 122 26.03.2020 10:16:2626.03.2020 10:16:26SK

a vyhovuje nasledujúcim platným harmonizovaným normám: EϲϬϯϯϱ-ϭϮϬϭϮнϭϭнϭϯ EϲϬϯϯϱ-Ϯ-ϰϭϮϬϬϯнϭнϮ EϲϮϮϯϯϮϬϬϴ EϱϱϬϭϰ-ϭϮϬϭϳ EϱϱϬϭϰ-ϮϮϬϭϱ EϲϭϬϬϬ-3-ϮϮϬϭϰ EϲϭϬϬϬ-3-ϯϮϬϭϯ
