ABA12 - Batterijlader Perel - Gratis gebruiksaanwijzing en handleiding

Producttype	Batterijtester
Merk	Perel
Model	ABA12
Systeemspanning	12 V
Ingangsspanningsbereik	9 V ~ 15 V
CCA-testbereik	100 ~ 1700 CCA
DIN-testbereik	100 ~ 1000 DIN
IEC-testbereik	100 ~ 1000 IEC
EN-testbereik	100 ~ 1700 EN
Weergave	LCD 2 lijnen
Kabellengte	110 cm
Gewicht	350 g
Bedrijfstemperatuur	0 °C tot 50 °C (32 °F tot 122 °F)
Opslagtemperatuur	-20 °C tot 70 °C (-4 °F tot 158 °F)
Ondersteunde normen	JIS, EN, DIN, SAE, IEC
Hoofdfuncties	Test in/uit voertuig, statusanalyse, resultaten in milliseconden
Veiligheid	Overspanningsbeveiliging, voorzorgsmaatregelen voor loodaccu's
Onderhoud	Reinigen met een zachte, vochtige doek en een mild reinigingsmiddel
Inbegrepen accessoires	Krokodillenklemmen

Veelgestelde vragen - ABA12 Perel

Hoe sluit ik het apparaat aan op de accu?

Zet het elektronische systeem van het voertuig uit. Reinig de accupolen. Sluit de rode klem aan op de positieve pool (+) en de zwarte klem op de negatieve pool (-). Het apparaat schakelt automatisch in.

Wat te doen als de accupolen geoxideerd zijn?

Reinig de polen grondig om oxidatie, stof en vet te verwijderen. Voer de test rechtstreeks op de accupolen uit voor nauwkeurige resultaten.

Hoe interpreteer ik het resultaat "Accu in goede staat, opladen"?

De accu is in goede staat maar ontladen. Laad hem volledig op voor gebruik. Dit kan gebeuren na langdurig gebruik of stilstand.

Wat betekent de melding "Cellen beschadigd, vervang de accu"?

De interne cellen van de accu zijn aan het einde van hun levensduur of beschadigd. De accu kan niet meer worden gebruikt en moet worden vervangen.

Kan ik een 24 V accu testen met dit apparaat?

Nee, dit apparaat is alleen ontworpen voor 12 V accu's. Het ingangsspanningsbereik is 9 V tot 15 V. Sluit niet aan op een 24 V bron, dit zou het apparaat beschadigen.

Wat is het verschil tussen een startaccu en een deep-cycle accu?

Startaccu's leveren kortstondig veel vermogen (motor starten), terwijl deep-cycle accu's constant vermogen leveren over een lange periode en tot 80% ontladen kunnen worden. De platen zijn dikker in deep-cycle accu's.

Hoe kies ik de accuclassificatie (CCA, DIN, enz.)?

Selecteer de norm die overeenkomt met de specificaties van uw accu. De meest voorkomende zijn CCA (koude start), DIN, IEC, EN, SAE. Raadpleeg het etiket van de accu voor de exacte waarde.

Wat te doen als het resultaat "Tweede test" weergeeft?

Dit geeft aan dat de accu instabiel is. Voer een nieuwe test uit. Als hetzelfde resultaat aanhoudt, is de accu mogelijk beschadigd. Als de accu in het voertuig zit, koppel deze dan los en test hem buiten het circuit.

Heeft het apparaat batterijen nodig om te werken?

Nee, het apparaat is onderhoudsvrij en heeft geen interne batterijen nodig. Het wordt gevoed door de te testen accu via de krokodillenklemmen.

Hoe reinig en onderhoud ik het apparaat?

Gebruik een zachte doek licht bevochtigd met een beetje mild reinigingsmiddel. Gebruik nooit oplosmiddelen of agressieve reinigingsmiddelen. Zorg ervoor dat het apparaat droog is voordat u het opbergt.

GEBRUIKSAANWIJZING ABA12 Perel

Aan alle burgers van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw dealer of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Bescherm het toestel tegen stof, vochtigheid en extreme temperaturen.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de garantie.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Respecteer de technische specificaties.

ABA12

• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.
• Schakel het toestel niet onmiddellijk in nadat het werd blootgesteld aan temperatuurschommelingen. Om beschadiging te vermijden, moet u wachten tot het toestel de kamertemperatuur heeft bereikt.
• Bewaar deze handleiding voor verdere raadpleging.

3. Veiligheidsinstructies

3.1 Algemene veiligheidsvoorschriften

• Dit toestel is alleen geschikt voor het testen van 12 V-accu's.
• De werkspanning ligt tussen 9 V en 15 V. Sluit nooit rechtstreeks aan op 24 V, dit kan het toestel beschadigen. Voor 2 x 12 V-accu's in serie, ontkoppel en test de accu's afzonderlijk.
• Een opgeladen batterij heeft een oppervlaktelading die moet ontladen worden, door de koplampen gedurende 3 tot 5 in te schakelen voor het testen.
• Bevestig altijd de krokodillenklemmen op de accupolen tijdens het testen en zorg ervoor dat de accuklemmen goed contact maken.
• Sluit de krokodillenklemmen niet rechtstreeks aan op de stalen bout. Deze is bevestigd op de accupolen. Dit kan onnauwkeurige of tegenstrijdige resultaten opleveren.
• Als de accupolen geoxideerd zijn, zal de accutester u vragen om de aansluitingen te controleren. Is dit het geval, reinig de accupolen en voer de test rechtstreeks op de accupolen uit.
• Schakel de motor uit als de accu zich nog steeds in de auto bevindt.

3.2 Accu's gebruiken

• Loodzuuraccu's bevatten een elektrolyt dat verdund zwavelzuur bevat. Deze heeft een zeer corrosieve werking. Wanneer opgeladen, kunnen gassen ontstaan en ontploffen bij ontsteking.
• Zorg voor voldoende ventilatie. Verwijder juwelen. Draag een veiligheidsbril en beschermende kledij. Wees voorzichtig.
• De elektrolyt mag niet gemengd worden met zout water. Zelfs kleine hoeveelheden van deze combinatie produceren giftig chloorgas.
• Lees de gebruikershandleiding van de accu zorgvuldig door.

ABA12

4. Accutypes

4.1 Startaccu

De startaccu - of SLI (Starting, Lighting and Ignition) - wordt gebruikt om motoren te starten en aan te drijven. De startaccu levert een hoge startstroom in een zeer korte tijd en heeft meer platen.

De platen zijn ook dunner en bestaan uit een loodspons die vergelijkbaar is met een zeer dunne schuimspons. Dit geeft een zeer groot plaatoppervlak. Bij diepontlading wordt deze spons snel opgenomen, en zakt ze naar de bodem van de cellen.

Diep ontladen autobatterijen gaan ongeveer 30 tot 150 cycli mee, maar kunnen duizenden keren geladen en ontladen worden bij normaal gebruik (ontlading van 2 - 5%).

De capaciteit van autobatterijen en -accu's wordt uitgedrukt in CCA (Cold Cranking Amps) of MCA (Marine Cranking Amps).

4.2 Deep-cycle accu

Deze accu's worden vooral gebruikt in golfwagentjes, scooters, recreatievoertuigen, enz. De accu's leveren minder instant stroom maar geven meer langdurige energie af.

De accu's kunnen tot 80 % ontladen worden en de platen van elk element zijn veel dikker. Het grote verschil tussen een echte deep-cycle accu en andere accu's is dat deep-cycle accu's voorzien zijn van dikkere en solide loodplaten.

4.3 Maritieme accu

Dit zijn hybride-accu's en vallen tussen de startaccu's en en deep-cycle accu's. De platen bestaan uit loodsponzen, maar zijn dikker en zwaarder dan de platen die gebruikt worden in startaccu's.

Hybride-accu's mogen niet verder ontladen worden dan 50 %.

5. Eigenschappen

• het toestel gebruikt een testsignaalpatroon om de batterijcellen te testen en te monitoren
• de accu wordt nooit ontladen
• onderhoudsvrij, geen interne batterijen nodig
• gebruiksvriendelijk
• test accu's in of buiten het voertuig
• nauwkeurige resultaten in milliseconden
• analyseert de status van de accu

ABA12

• groot en goed leesbaar LCD-display
• testresultaten gebaseerd op de normen JIS, EN, DIN, SAE en IEC

6. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	LCD-display
2	ENTER-knop

3	scrollknop
4	krokodillenklemmen

7. Gebruik

7.1 Het toestel aansluiten voor het testen

1. Schakel alle auto-elektronica uit (sluit alle deuren en schakel de motor uit).
2. Maak de accupolen zorgvuldig schoon. Zorg ervoor dat ze stof-, vet- en roestvrij zijn.
3. Sluit de rode krokodillenklem aan op de positieve elektrode; sluit de zwarte krokodillenklem aan op de negatieve elektrode.

7.2 Accutest

1. De tester schakelt automatisch in wanneer de krokodillenklemmen op de accupolen worden aangesloten. Is dit niet het geval, controleer nogmaals de aansluiting.

BATTERY TOOL

Ver 1.00

1. Gebruik de scrollknop en kies LANGUAGE om de gewenste taal te selecteren, of ANALYZER om de testmodus te openen.

ABA12

3. Bevestig met de Enter-knop.

Testen in of buiten het voertuig

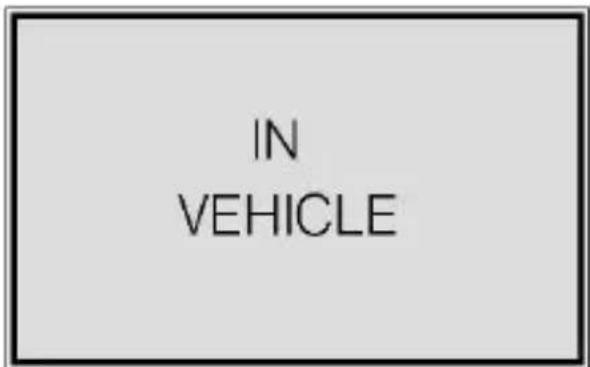

1. Kies vervolgens de positie van de accu.

- IN HET VOERTUIG: de accu is nog steeds aan de motor gekoppeld - BUITEN HET VOERTUIG: de accu is losgekoppeld

2. Bevestig met de ENTER-knop.

Normen en waarden

1. Kies vervolgens het type en de waarde volgens de markeringen op de accu.

STANDARD CCA

CCA	De waarde bij koude start van de meest gangbare specificaties ontwikkeld door SAE en BCI. Gemeten startstroom bij 0 °F (-18 °C).
BCI	International Battery Standards Committee.
CA	Gemeten startstroom bij 0 °C.
MCA	Marine Battery Standard.
JIS	Japanese Industrial Standard. Gemeten startstroom bij 0 °C.
DIN	German Automotive Industry Standards Committee.
EN	European Automobile Manufacturers Association Standards.
SAE	American Society of Automotive Engineers.
GB	China National Standard.

ABA12

meetnorm	meetbereik
CCA	100-2000
BCI	100-2000
CA	100-2000
MCA	100-2000
JIS	26A17-245H52
DIN	100-1400
IEC	100-1400
EN	100-2000
SAE	100-2000
GB	100-1400

Rated 500A CCA

1. Bevestig met de ENTER-knop.
2. Indien nodig, verhoog of verlaag de waarde met 5 eenheden door de scrollknop gedurende 3 seconden ingedrukt te houden. Houd de scrollknop gedurende 3 seconden ingedrukt om de richting om te keren.

1. Bevestig met de Enter-knop. De testprocedure start.

ABA12

TESTING

***

7.3 De testresultaten uitlezen

Er zijn 5 verschillende testresultaten.

Accu in goede staat

12.64 V

490CCA

INTERNAL

R=6.3 mΩ

HEALTH

=96%

CHARGE

=98%

GOOD

BATTERY

De accu is in goede staat en kan zonder problemen worden gebruikt.

ABA12

De accu is in goede staat maar heeft een lage laadstroom. Laad de accu op.

Accu vervangen

De accu nadert of is aan het einde van zijn levensduur. Vervang de accu.

Beschadigde cellen, Accu vervangen

De batterijcellen naderen of hebben het einde van hun levensduur bereikt. Vervang de accu.

Opnieuw testen

De accu is onstabiel en moet opnieuw getest worden om een nauwkeurig resultaat te verkrijgen. Als een tweede test dezelfde resultaten oplevert, kan de accu beschadigd zijn.

ABA12

Opmerking: Als dit resultaat wordt verkregen met de accu in het voertuig, dan moet u de accu van het circuit ontkoppelen en opnieuw testen voordat u de accu vervangt.

8. Reiniging en onderhoud

Het toestel vereist geen bijzonder onderhoud. Het is echter aan te raden om het toestel regelmatig te reinigen om het er als nieuw te laten uitzien. Gebruik een zachte, vochtige doek en een milde zeep. Gebruik nooit oplosmiddelen of bijtende reinigingsmiddelen.

9. Technische specificaties

systeemspanning		12 V
ingangsspanningsbereik		9 V ~ 15 V
testbereik
	100 ~ 1700 CCA
	100 ~ 1000 DIN
	100 ~ 1000 IEC
	100 ~ 1700 EN
testresultaten		"Goed" of "Vervangen"
gewicht		350 g
display		LCD-display met 2 lijnen
werktemperatuur		0 °C tot 50 °C (32 °F tot 122 °F)
opslagtemperatuur		-20 °C tot 70 °C (-4 °F tot 158 °F)
kabellengte		110 cm
gewicht		350 g

10. Bijlage

Zie laatste pagina van deze handleiding.

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.perel.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.
