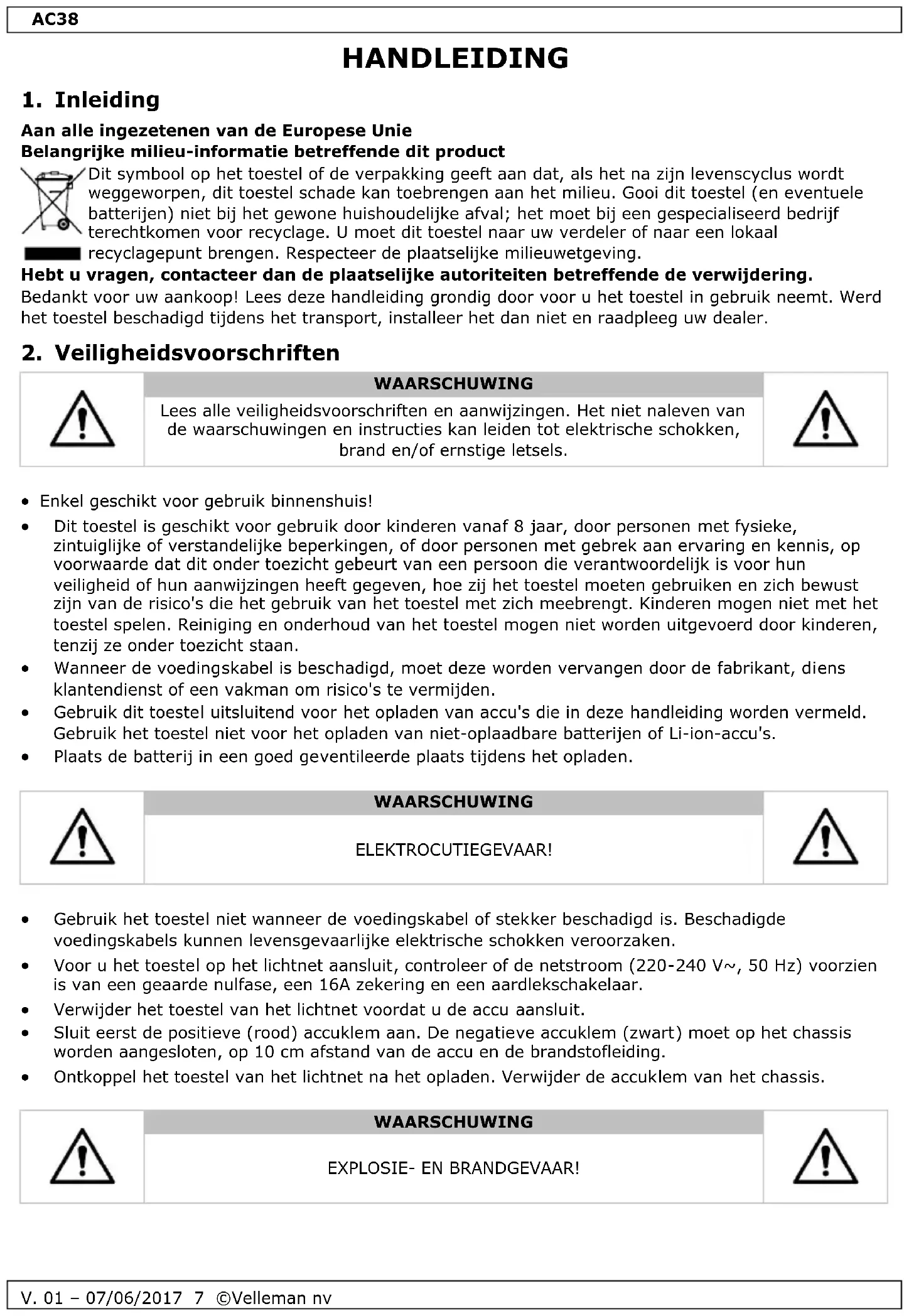

GEBRUIKSAANWIJZING AC38 Perel

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees alle veiligheidsvoorschriften en aanwijzingen. Het niet naleven van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstige letsels.

Enkel geschikt voor gebruik binnenshuis! Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan. Wanneer de voedingskabel is beschadigd, moet deze worden vervangen door de fabrikant, diens klantendienst of een vakman om risico's te vermijden. Gebruik dit toestel uitsluitend voor het opladen van accu's die in deze handleiding worden vermeld. Gebruik het toestel niet voor het opladen van niet-oplaadbare batterijen of Li-ion-accu's. Plaats de batterij in een goed geventileerde plaats tijdens het opladen.

Gebruik het toestel niet wanneer de voedingskabel of stekker beschadigd is. Beschadigde voedingskabels kunnen levensgevaarlijke elektrische schokken veroorzaken. Voor u het toestel op het lichtnet aansluit, controleer of de netstroom (220-240 V~, 50 Hz) voorzien is van een geaarde nulfase, een 16A zekering en een aardlekschakelaar. Verwijder het toestel van het lichtnet voordat u de accu aansluit. Sluit eerst de positieve (rood) accuklem aan. De negatieve accuklem (zwart) moet op het chassis worden aangesloten, op 10 cm afstand van de accu en de brandstofleiding. Ontkoppel het toestel van het lichtnet na het opladen. Verwijder de accuklem van het chassis.

Pas op voor een zeer explosieve knalgasreactie! Controleer of er tijdens het opladen of ontladen geen open vuur (vlammen, gloed of vonken) aanwezig is. Zorg ervoor dat de kabel van de pluspool geen contact maakt met een brandstofleiding. Zorg ervoor dat explosieve of brandbare stoffen (bv. benzine of oplosmiddelen) niet kunnen ontsteken tijdens het opladen. Zorg voor voldoende ventilatie tijdens het opladen.

Draag een veiligheidsbril en handschoenen. Bij aanraking met de ogen of huid, spoel overvloedig met helder stromend water en raadpleeg onmiddellijk een arts. Voorkom elektrische kortsluiting bij de aansluiting op de accu. Sluit de kabel met de minpool aan op de minpool van de accu of op de carrosserie. Sluit de kabel met de pluspool aan op de pluspool van de accu. Plaats het toestel niet in de buurt van vuur of waar de temperatuur hoger is dan 50 °C. Beschadig geen leidingen voor brandstof, elektriciteit, remsystemen, hydraulica of water met schroeven tijdens de aansluiting van het toestel. Bedek het toestel niet met voorwerpen. Bescherm de elektrische contactpunten van de accu tegen kortsluiting. Gebruik het toestel uitsluitend voor het opladen en druppelladen van onbeschadigde 6 V-/12 V- loodaccu's. Bevroren accu's mogen niet worden opgeladen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie. Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden. Schakel het toestel niet onmiddellijk in nadat het werd blootgesteld aan temperatuurschommelingen. Om beschadiging te vermijden, moet u wachten tot het toestel de kamertemperatuur heeft bereikt. Bewaar deze handleiding voor verdere raadpleging.

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

Lees zorgvuldig de gebruiksaanwijzingen voor u het toestel aansluit. Neem de voorschriften van de voertuigfabrikant in acht bij een ingebouwde accu. Schakel het contact uit. Reinig de accupolen. Zorg ervoor dat uw ogen niet met het vuil in contact komen. Zorg voor voldoende ventilatie.

1. Voor het opladen en druppelladen, koppel eerst de kabel met de minpool (zwart) van het voertuig

los van de minpool van de accu. De minpool van de accu is meestal aangesloten op het chassis van het voertuig.

2. Ontkoppel de kabel met de pluspool (rood) van het voertuig van de pluspool van de accu.

3. Sluit het toestel nog niet aan op het lichtnet.

4. Sluit de accuklem van de pluspool (rood) van het toestel aan op de pluspool van de accu.

5. Sluit de accuklem van de minpool (zwart) van het toestel aan op de minpool van de accu.

6. Sluit de voedingskabel aan op het lichtnet.

5.3 Automatische accuherkenning

Het toestel herkent automatisch het aangesloten accutype. De batterij is defect of niet correct aangesloten wanneer de foutled oplicht. Vervang de accu of controleer de aansluiting.

5.4 De modus selecteren

Normaal/snelladen Druk op de MODE-knop om de normale (12 V @ 0.9 A) of snelle (12 V @ 3.8 A or 6 V @ 3.8 A) laadmodus te selecteren. Laad de batterij in normale laadmodus en gebruik de snelle laadmodus alleen in noodgevallen. Winter/AGM-modus Druk op de MODE-knop tot de COLD/AGM-led oplicht. Selecteer deze modus om de accu in een lage omgevingstemperatuur op te laden of om AGM-accu's op te laden. Herstelmodus Druk op de MODE-knop tot de RECOVER-led oplicht. Selecteer deze modus om diepontladen 12 V-accu's te herstellen. Druppelladen Het toestel beschikt over een automatische druppellaadmodus. Een volledig opgeladen accu kan langere tijd op het toestel aangesloten blijven.

1. Ontkoppel het toestel van het lichtnet.

2. Verwijder de accuklem van de minpool (zwart) van het toestel van de minpool op de batterij.

3. Verwijder de accuklem van de pluspool (rood) van het toestel van de pluspool op de batterij.AC38

V. 01 – 07/06/2017 10 ©Velleman nv

6. Reiniging en onderhoud

Trek altijd de stekker uit het stopcontact voor het onderhoud.

Het toestel vereist geen onderhoud. Gebruik geen oplosmiddelen of agressieve reinigingsmiddelen. Reinig de kunststof oppervlakken van het toestel met een zachte en droge doek.

7. Technische specificaties

ingangsspanning .................................................................. 220-240 V~, 50 Hz, 0.6 A uitgangsstroom................................................................................................. 3.8 A IP-norm ............................................................................................................ IP65 afmetingen............................................................................... 211.3 x 84.4 x 49 mm gewicht ........................................................................................................... 775 g laadspanning loodzuur ......................................................................................... 7.3 / 14.4 V= koud/AGM ...................................................................................... 7.4 / 14.7 V= LiFePO4 ..................................................................................... 12.8 V / 4 cellen laadstroom 6 V / 12 V / LiFePO4 klein .......................................................................................................... 0.9 A normaal ..................................................................................................... 3.8 A Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.perel.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.AC38

Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg: - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
