BEDIENUNGSANLEITUNG AC38 Perel

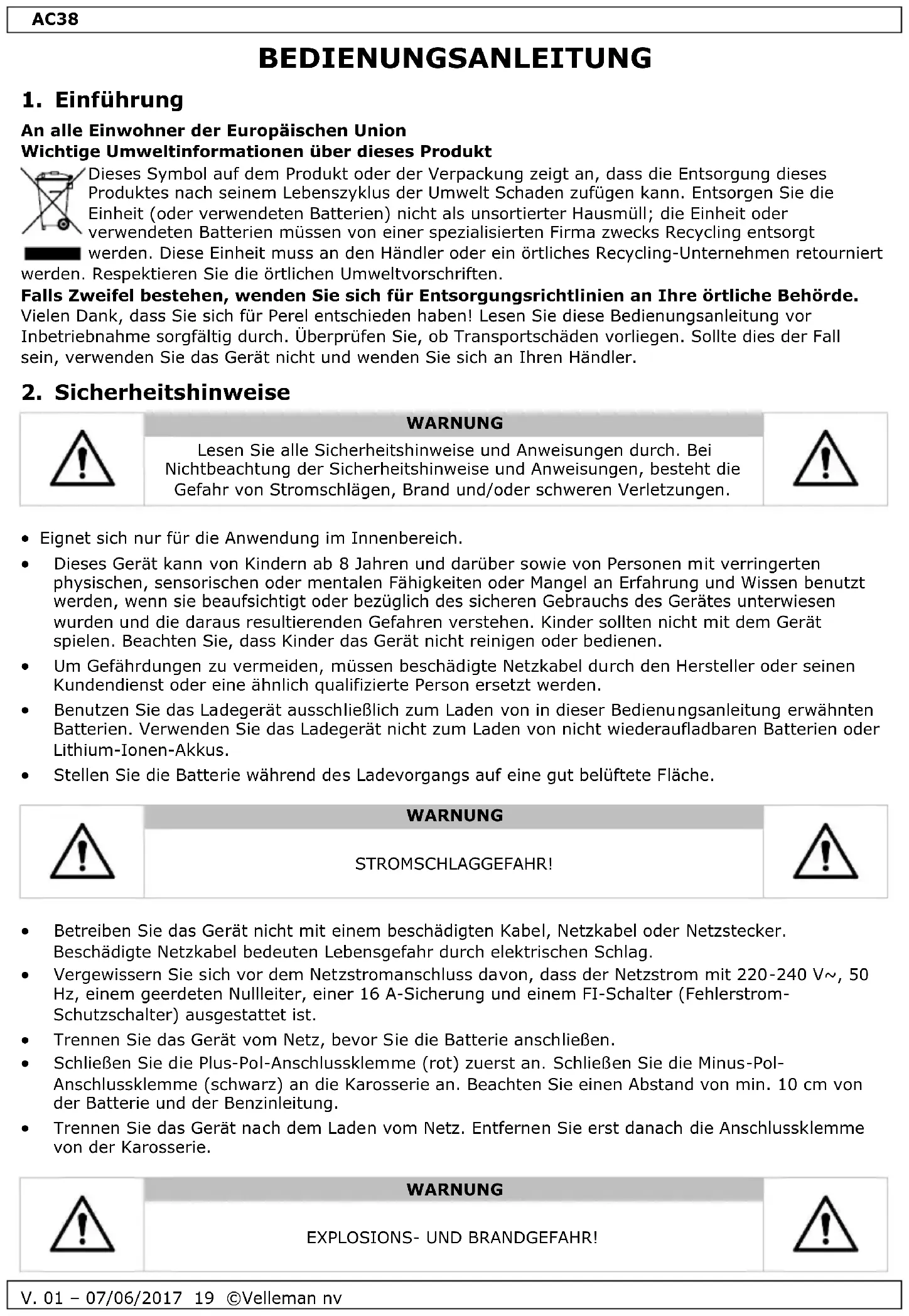

BEDIENUNGSANLEITUNG 19

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen durch. Bei Nichtbeachtung der Sicherheitshinweise und Anweisungen, besteht die Gefahr von Stromschlägen, Brand und/oder schweren Verletzungen.

Eignet sich nur für die Anwendung im Innenbereich. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen. Um Gefährdungen zu vermeiden, müssen beschädigte Netzkabel durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Benutzen Sie das Ladegerät ausschließlich zum Laden von in dieser Bedienungsanleitung erwähnten Batterien. Verwenden Sie das Ladegerät nicht zum Laden von nicht wiederaufladbaren Batterien oder Lithium-Ionen-Akkus. Stellen Sie die Batterie während des Ladevorgangs auf eine gut belüftete Fläche.

Betreiben Sie das Gerät nicht mit einem beschädigten Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Vergewissern Sie sich vor dem Netzstromanschluss davon, dass der Netzstrom mit 220-240 V~, 50 Hz, einem geerdeten Nullleiter, einer 16 A-Sicherung und einem FI-Schalter (Fehlerstrom- Schutzschalter) ausgestattet ist. Trennen Sie das Gerät vom Netz, bevor Sie die Batterie anschließen. Schließen Sie die Plus-Pol-Anschlussklemme (rot) zuerst an. Schließen Sie die Minus-Pol- Anschlussklemme (schwarz) an die Karosserie an. Beachten Sie einen Abstand von min. 10 cm von der Batterie und der Benzinleitung. Trennen Sie das Gerät nach dem Laden vom Netz. Entfernen Sie erst danach die Anschlussklemme von der Karosserie.

Schützen Sie sich vor einer hochexplosiven Knallgasreaktion. Achten Sie darauf, dass beim Lade- oder Entladevorgang kein offenes Feuer (Flammen, Glut oder Funken) vorhanden ist. Achten Sie darauf, dass das Plus-Pol-Anschlusskabel keinen Kontakt zu einer Treibstoffleitung hat. Achten Sie darauf, dass explosive oder brennbare Stoffe (z.B. Benzin, Lösungsmittel) während des Ladevorgangs nicht entzündet werden können. Sorgen Sie für eine ausreichende Belüftung während des Ladens.

Tragen Sie eine Schutzbrille und Schutzhandschuhe. Wenn Augen oder Haut mit Batteriesäure in Kontakt geraten sind, spülen Sie die betroffenen Körperteile gründlich unter fließendem Wasser ab und suchen Sie umgehend einen Arzt auf! Vermeiden Sie einen elektrischen Kurzschluss beim Anschluss des Ladegerätes an die Batterie. Verbinden Sie das Minus-Pol-Anschlusskabel nur mit dem Minuspol der Batterie oder der Karosserie an. Verbinden Sie das Plus-Pol-Anschlusskabel nur mit dem Pluspol der Batterie. Installieren Sie das Ladegerät nicht in der Nähe von Feuer oder setzen Sie es keinen Temperaturen über 50°C aus. Beschädigen Sie beim Anschluss des Ladegerätes keine Leitungen für Treibstoff, Elektrizität, Bremsanlagen, Hydraulik oder Wasser mit Schrauben. Decken Sie das Ladegerät niemals mit Gegenständen ab. Schützen Sie die Elektrokontaktflächen der Batterie vor Kurzschluss. Verwenden Sie das Ladegerät nur für den Auflade- und Erhaltungsladevorgang von unbeschädigten 6 V- / 12 V-Blei-Batterien. Eingefrorene Batterien dürfen nicht geladen werden.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch. Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat. Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

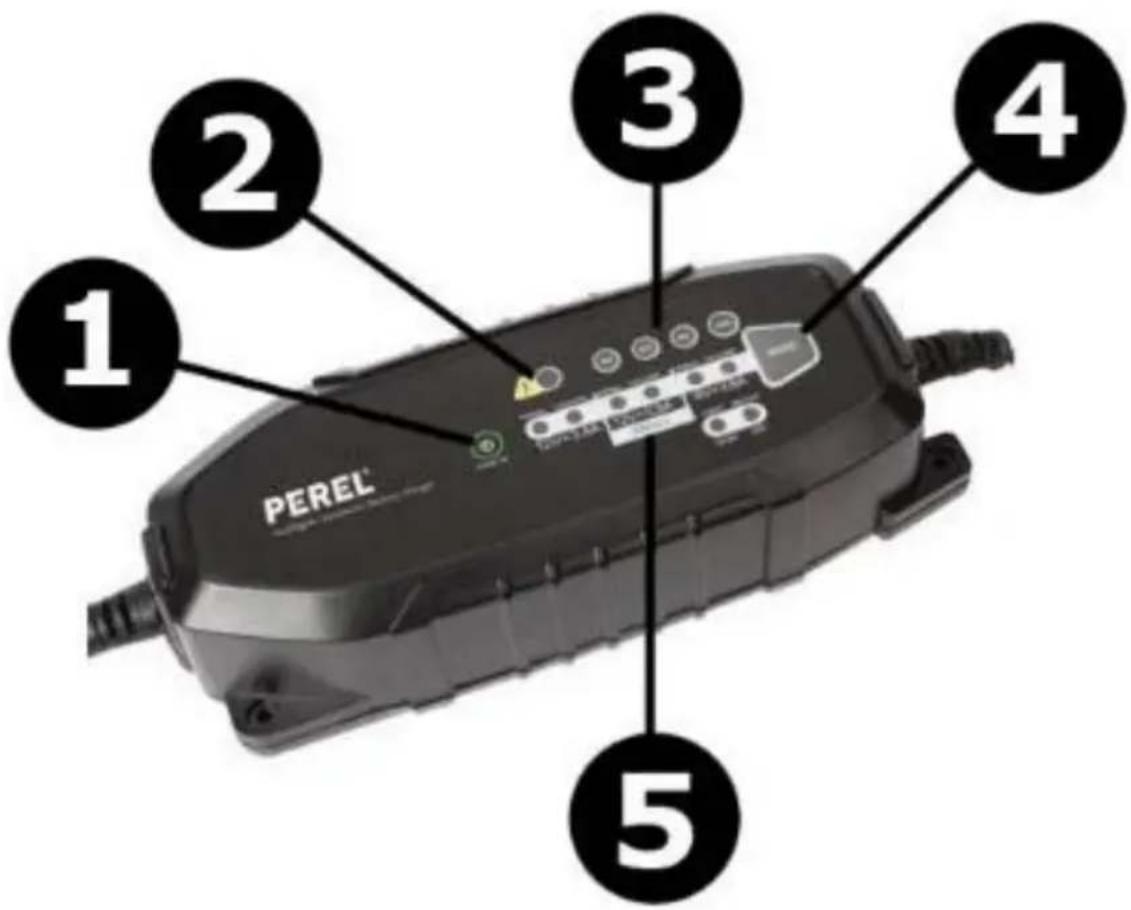

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

5.1 Vor der Inbetriebnahme

Lesen Sie die Bedienungsanleitung der Batterie bevor dem Anschluss des Ladegerätes sorgfältig durch. Außerdem sind die Anweisungen des Fahrzeugherstellers bei einer ständig angeschlossenen Batterie zu beachten. Schalten Sie die Zündung ab. Reinigen Sie die Batteriepole. Stellen Sie sicher, dass Ihre Augen nicht mit dem Schmutz in Kontakt kommen. Sorgen Sie für eine ausreichende Belüftung.

5.2 Das Gerät anschließen

1. Trennen Sie vor dem Auflade- und Erhaltungsladevorgang, zuerst das Minus- Pol-Anschlusskabel

(schwarz) des Fahrzeugs vom Minus-Pol der Batterie. Der Minus-Pol der Batterie ist normalerweise mit der Karosserie des Fahrzeugs verbunden.

2. Trennen Sie danach das Plus-Pol-Anschlusskabel (rot) des Fahrzeugs vom Plus-Pol der Batterie.

3. Stellen Sie sicher, dass das Ladegerät noch nicht mit dem Netz verbunden ist.

4. Klemmen Sie die Plus-Pol-Anschlussklemme (rot) des Ladegeräts an den Plus-Pol der Batterie.

5. Klemmen Sie die Minus-Pol-Anschlussklemme (schwarz) an den Minus-Pol der Batterie

6. Stecken Sie den Netzstecker des Ladegerät in die Steckdose.

5.3 Automatische Batterie-Erkennung

Das Ladegerät erkennt die Batterie automatisch. Leuchtet die Fehler-LED, dann ist die Batterie defect oder falsch angeschlossen. Ersetzen Sie die Batterie oder überprüfen Sie den Anschluss.

5.4 Den Lademodus auswählen

Lademodus 'normal/schnell laden' Drücken Sie die Taste MODE, um den normalen Lademodus (12 V @ 0.9 A) oder den schnellen Lademodus (12 V @ 3.8 A or 6 V @ 3.8 A) auszuwählen. Verwenden Sie den normalen Lademodus zum Laden der Batterie. Verwenden Sie den schnellen Modus nur im Notfall. Modus 'Winter/AGM' Drücken Sie die Taste MODE bis die LED COLD/AGM leuchtet. Wählen Sie diesen Modus aus, zum Laden von Batterien unter kalten Bedingungen oder zum Laden von AGM-Batterien. Modus 'Regenerieren' Drücken Sie die Taste MODE bis die LED RECOVER leuchtet. Wählen Sie diesen Modus aus, zum Laden von leeren 12 V-Batterien. Modus 'Erhaltungsladung' Das Ladegerät verfügt über eine automatische Erhaltungsladung. Eine vollständig aufgeladene Batterie bleibt über längere Zeit aufgeladen.

5.5 Das Gerät trennen

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Trennen Sie die Minus-Pol-Anschlussklemme (schwarz) vom Minus-Pol der Batterie.

3. Trennen Sie die Plus-Pol-Anschlussklemme (rot) vom Plus-Pol der Batterie.AC38

V. 01 – 07/06/2017 22 ©Velleman nv

6. Reinigung und Wartung

Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführen.

Das Gerät ist wartungsfrei. Verwenden Sie niemals Lösungsmittel oder andere aggressive Reinigungsmittel. Reinigen Sie die Kunststoffoberflächen des Gerätes mit einem weichen und trockenen Tuch.

Nenneingangsspannung ........................................................ 220-240 V~, 50 Hz, 0.6 A Nennausgangsspannung .................................................................................... 3.8 A IP-Schutzart ...................................................................................................... IP65 Abmessungen ........................................................................... 211.3 x 84.4 x 49 mm Gewicht .......................................................................................................... 775 g Ladespannung Blei-Säure-Akkus ............................................................................ 7.3 / 14.4 V= kalt/AGM ........................................................................................ 7.4 / 14.7 V= LiFePO4 ..................................................................................... 12.8 V / 4 Zellen Ladestrom 6 V / 12 V / LiFePO4 klein .......................................................................................................... 0.9 A normal ....................................................................................................... 3.8 A Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten. © URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.AC38

Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
