BEDIENUNGSANLEITUNG AC028 Perel

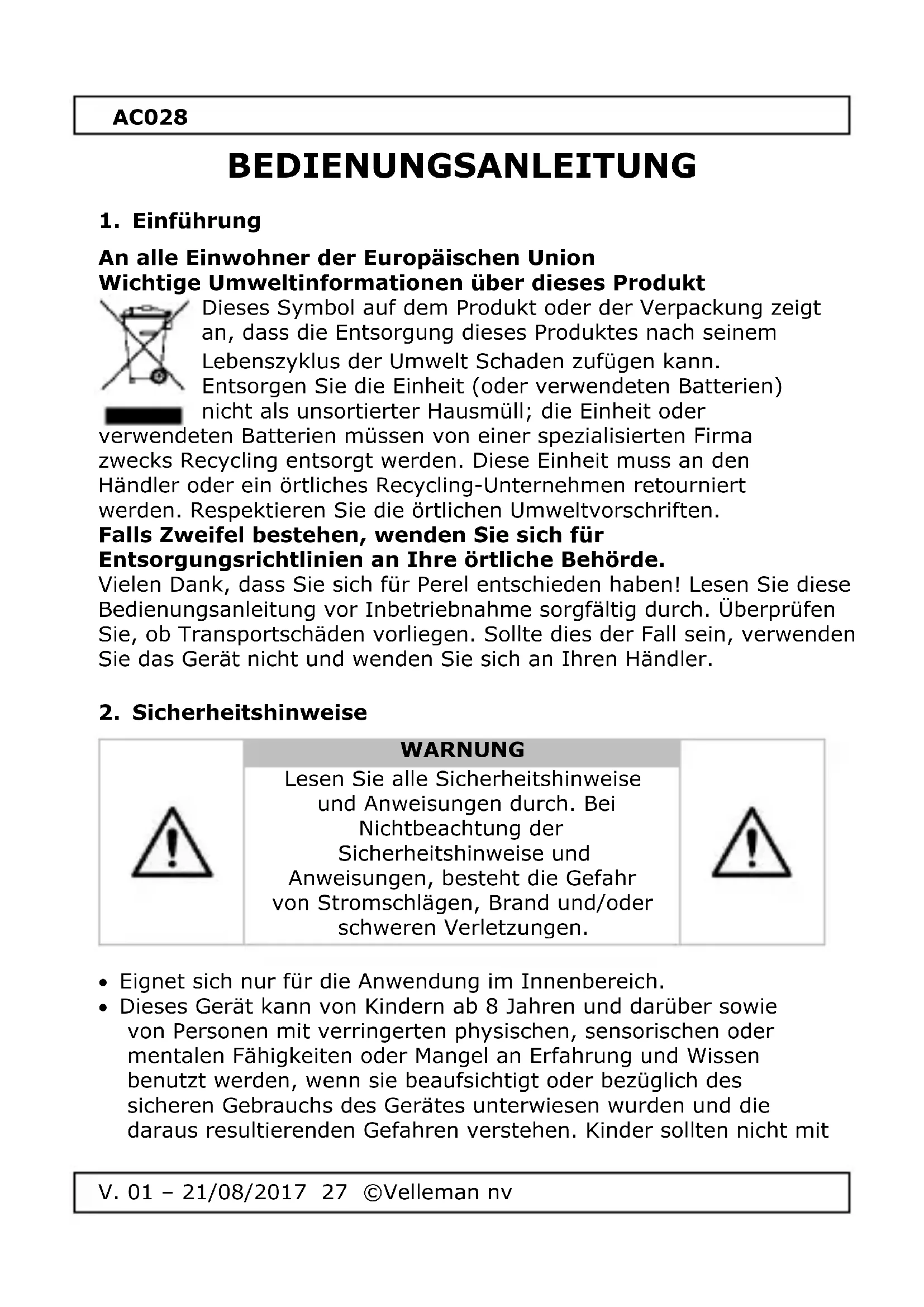

BEDIENUNGSANLEITUNG 27

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen durch. Bei Nichtbeachtung der Sicherheitshinweise und Anweisungen, besteht die Gefahr von Stromschlägen, Brand und/oder schweren Verletzungen.

Eignet sich nur für die Anwendung im Innenbereich. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mitAC028

V. 01 – 21/08/2017 28 ©Velleman nv

dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen. Um Gefährdungen zu vermeiden, müssen beschädigte Netzkabel durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Benutzen Sie das Ladegerät ausschließlich zum Laden von in dieser Bedienungsanleitung erwähnten Batterien. Verwenden Sie das Ladegerät nicht zum Laden von nicht wiederaufladbaren Batterien oder Lithium-Ionen-Akkus. Stellen Sie die Batterie während des Ladevorgangs auf eine gut belüftete Fläche.

Betreiben Sie das Gerät nicht mit einem beschädigten Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Vergewissern Sie sich vor dem Netzstromanschluss davon, dass der Netzstrom mit 220-240 V~, 50 Hz, einem geerdeten Nullleiter, einer 16 A-Sicherung und einem FI-Schalter (Fehlerstrom- Schutzschalter) ausgestattet ist. Trennen Sie das Gerät vom Netz, bevor Sie die Batterie anschließen. Trennen Sie das Gerät nach dem Laden vom Netz. Entfernen Sie erst danach die Anschlussklemme von der Karosserie.

Schützen Sie sich vor einer hochexplosiven Knallgasreaktion. Achten Sie darauf, dass beim Lade- oder Entladevorgang kein offenes Feuer (Flammen, Glut oder Funken) vorhanden ist. Achten Sie darauf, dass das Plus-Pol-Anschlusskabel keinen Kontakt zu einer Treibstoffleitung hat. Achten Sie darauf, dass explosive oder brennbare Stoffe (z.B. Benzin, Lösungsmittel) während des Ladevorgangs nicht entzündet werden können. Sorgen Sie für eine ausreichende Belüftung während des Ladens.AC028

Tragen Sie eine Schutzbrille und Schutzhandschuhe. Wenn Augen oder Haut mit Batteriesäure in Kontakt geraten sind, spülen Sie die betroffenen Körperteile gründlich unter fließendem Wasser ab und suchen Sie umgehend einen Arzt auf! Installieren Sie das Ladegerät nicht in der Nähe von Feuer oder setzen Sie es keinen Temperaturen über 50°C aus. Beschädigen Sie beim Anschluss des Ladegerätes keine Leitungen für Treibstoff, Elektrizität, Bremsanlagen, Hydraulik oder Wasser mit Schrauben. Decken Sie das Ladegerät niemals mit Gegenständen ab. Schützen Sie die Elektrokontaktflächen der Batterie vor Kurzschluss. Verwenden Sie das Ladegerät nur für den Auflade- und Erhaltungsladevorgang von unbeschädigten 12 V-Blei-Batterien. Eingefrorene Batterien dürfen nicht geladen werden.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch. Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden. Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat. Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.AC028

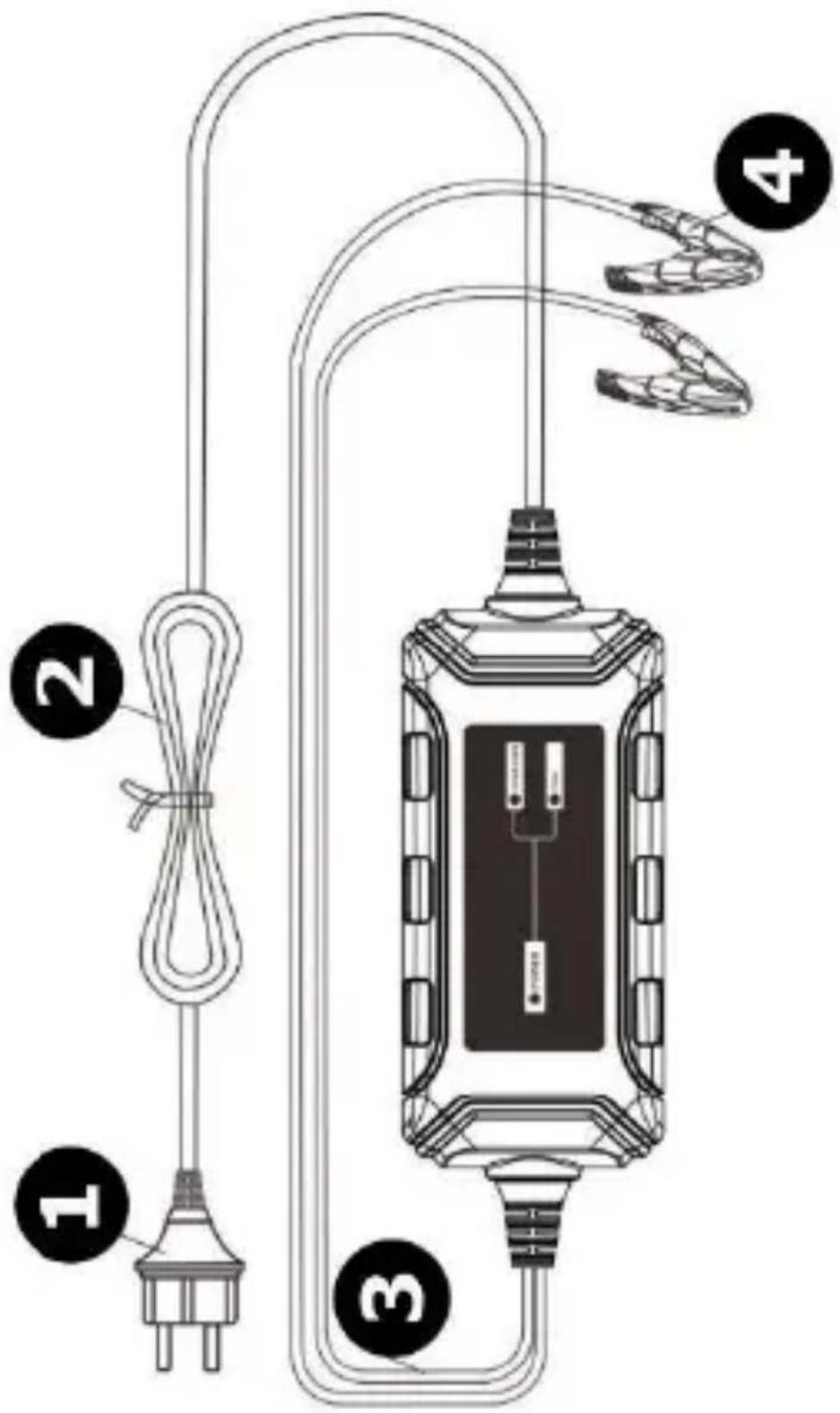

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

5.1 Vor der Inbetriebnahme

Lesen Sie die Bedienungsanleitung der Batterie bevor dem Anschluss des Ladegerätes sorgfältig durch. Außerdem sind die Anweisungen des Fahrzeugherstellers bei einer ständig angeschlossenen Batterie zu beachten. Schalten Sie die Zündung ab. Reinigen Sie die Batteriepole. Stellen Sie sicher, dass Ihre Augen nicht mit dem Schmutz in Kontakt kommen. Sorgen Sie für eine ausreichende Belüftung.

1. Verbinden Sie das Ladegerät mit dem Akku.

2. Stecken Sie den Netzstecker des Ladegerät in die Steckdose.

Das LCD-Display leuchtet.

3. Ziehen Sie den Netzstecker aus der Steckdose, um den

Ladevorgang zu stoppen. Das Ladegerät schaltet den Ladevorgang nicht ein wenn die Klemmen nicht korrekt angeschlossen sind.

5.3 Ladezyklus in 3 Phasen

Phase 1 – Bulk-/Snellladen (20-70 % Ladekapazität) Das Ladegerät liefert den max. Ladestrom, um den angeschlossen Akku "aufzuwachen". Ist die max. Spannung erreicht, dann schaltetAC028

V. 01 – 21/08/2017 31 ©Velleman nv

das Ladegerät automatisch auf die nächste Phase um. Die Lade-LED leuchtet. Phase 2 – Absorptionsladen (70-90 % Ladekapazität) Das Ladegerät sorgt für eine sicher Ladespannung. Während dieser Phase bleibt die Ladespannung konstant, der Ladestrom wird auf ein Minimum reduziert. So wird die interne Energie optimal übertragen. Die Lade-LED leuchtet. Phase 3 – Erhaltungsladen (90-100 % Ladekapazität) Das Ladegerät sorgt für ein konstantes Niveau des Ladestroms und der Ladestrom wird angepasst, damit der Akku optimal aufgeladen bleibt. Diese Phase eignet sich ideal für Akkus, die für lange Zeit gelagert worden sind. Das Ladegerät schaltet automatisch aus wenn der Akku 100 % aufgeladen ist. Das Ladegerät wird der angeschlossene Akku niemals überladen, auch wenn der Akku mit dem aktivierten Ladegerät verbunden bleibt. Die LED leuchtet

5.4 Einen Akku in einem Fahrzeug aufladen

1. Stellen Sie sicher, dass das Ladegerät noch nicht mit dem Netz

2. Verbinden Sie das Ladegerät mit dem Akku des Fahrzeugs.

Halten Sie Abstand von Lüfter-Blättern, Keilriemen, Keilriemenscheiben und anderen Teilen, die Personenschäden verursachen können. Bestimmen Sie welcher Batteriepol mit dem Fahrgestell geerdet ist. o Für Fahrzeuge die am negativen Pol geerdet sind: Klemmen Sie die positive Klemme (rot) des Ladegerätes an den positiven Pol der Batterie. Verbinden Sie danach die negative Klemme (schwarz) des Ladegerätes mit dem Fahrgestell oder Motorblock, entfernt vom Akku. Verbinden Sie niemals mit dem Vergaser, Treibstoffleitungen oder anderen Blechteilen. o Für Fahrzeuge die am positiven Pol geerdet sind: Klemmen Sie die negative Klemme (schwarz) des Ladegerätes an den negativen Pol der Batterie. Verbinden Sie danach die positive Klemme (rot) des Ladegerätes mit dem Fahrgestell oder Motorblock, entfernt vom Akku. Verbinden Sie niemals mit dem Vergaser, Treibstoffleitungen oder anderen Blechteilen.

3. Stecken Sie den Netzstecker des Ladegerät in die Steckdose.

4. Zum Abklemmen des Ladegerätes, ziehen Sie den Stecker aus

der Steckdose und entfernen Sie die Klemmen zuerst vom Fahrwerk und dann von den Batteriepolen.AC028

V. 01 – 21/08/2017 32 ©Velleman nv

6. Reinigung und Wartung

Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführen.

Das Gerät ist wartungsfrei. Verwenden Sie niemals Lösungsmittel oder andere aggressive Reinigungsmittel. Reinigen Sie die Kunststoffoberflächen des Gerätes mit einem weichen und trockenen Tuch.

Nenneingangsspannung .............. 220-240 V~, 50/60 Hz Nennausgangsspannung .......................... 12 VDC, 1.5 A Abmessungen .................................. 72 x 147 x 42 mm Gewicht ............................................................. 376 g IP-Schutzart ....................................................... IP65 Batterietyp .........................nur für Blei-Säure-Batterien ............................................... (gel, AGM, EFB...) Nennstrom ...................................................... 0.25 A Kabellänge Netzkabel ................................................... 1.5 m Ladekabel ..................................................... 1 m Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten. © URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.AC028

Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
