ABA12 - Batterieladegerät Perel - Kostenlose Bedienungsanleitung

Produkttyp	Batterietester
Marke	Perel
Modell	ABA12
Systemspannung	12 V
Eingangsspannungsbereich	9 V ~ 15 V
CCA-Testbereich	100 ~ 1700 CCA
DIN-Testbereich	100 ~ 1000 DIN
IEC-Testbereich	100 ~ 1000 IEC
EN-Testbereich	100 ~ 1700 EN
Anzeige	LCD 2 Zeilen
Kabellänge	110 cm
Gewicht	350 g
Betriebstemperatur	0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur	-20 °C bis 70 °C (-4 °F bis 158 °F)
Unterstützte Normen	JIS, EN, DIN, SAE, IEC
Hauptfunktionen	Test im/außerhalb des Fahrzeugs, Zustandsanalyse, Ergebnisse in Millisekunden
Sicherheit	Überspannungsschutz, Vorsichtsmaßnahmen für Bleibatterien
Wartung	Reinigung mit einem weichen, feuchten Tuch und mildem Reinigungsmittel
Im Lieferumfang enthaltenes Zubehör	Krokodilklemmen

Häufig gestellte Fragen - ABA12 Perel

Wie schließe ich das Gerät an die Batterie an?

Schalten Sie das elektronische System des Fahrzeugs aus. Reinigen Sie die Batteriepole. Verbinden Sie die rote Klemme mit dem positiven Pol (+) und die schwarze Klemme mit dem negativen Pol (-). Das Gerät schaltet sich automatisch ein.

Was tun, wenn die Batteriepole oxidiert sind?

Reinigen Sie die Pole gründlich, um Oxidation, Staub und Fett zu entfernen. Führen Sie den Test direkt an den Batteriepolen durch, um genaue Ergebnisse zu erhalten.

Wie ist das Ergebnis "Batterie in gutem Zustand, aufladen" zu interpretieren?

Die Batterie ist in gutem Zustand, aber entladen. Laden Sie sie vor der Verwendung vollständig auf. Dies kann nach längerem Gebrauch oder Parken auftreten.

Was bedeutet die Meldung "Zellen beschädigt, Batterie ersetzen"?

Die internen Zellen der Batterie sind am Ende ihrer Lebensdauer oder beschädigt. Die Batterie kann nicht mehr verwendet werden und muss ersetzt werden.

Kann ich eine 24-V-Batterie mit diesem Gerät testen?

Nein, dieses Gerät ist nur für 12-V-Batterien ausgelegt. Der Eingangsspannungsbereich beträgt 9 V bis 15 V. Schließen Sie es nicht an eine 24-V-Quelle an, da dies das Gerät beschädigen würde.

Was ist der Unterschied zwischen einer Starterbatterie und einer Deep-Cycle-Batterie?

Starterbatterien liefern eine hohe Leistung über einen kurzen Zeitraum (Motorstart), während Deep-Cycle-Batterien über einen langen Zeitraum konstante Energie liefern und bis zu 80 % entladen werden können. Die Platten in Deep-Cycle-Batterien sind dicker.

Wie wähle ich die Batterieklassifizierung (CCA, DIN usw.)?

Wählen Sie die Norm, die den Spezifikationen Ihrer Batterie entspricht. Die gebräuchlichsten sind CCA (Kaltstartstrom), DIN, IEC, EN, SAE. Überprüfen Sie das Etikett der Batterie auf den genauen Wert.

Was tun, wenn das Ergebnis „Zweiter Test“ anzeigt?

Dies zeigt an, dass die Batterie instabil ist. Führen Sie einen erneuten Test durch. Wenn das gleiche Ergebnis bestehen bleibt, könnte die Batterie beschädigt sein. Wenn die Batterie im Fahrzeug ist, trennen Sie sie und testen Sie sie außerhalb des Stromkreises.

Benötigt das Gerät Batterien zum Betrieb?

Nein, das Gerät ist wartungsfrei und benötigt keine internen Batterien. Es wird über die Krokodilklemmen von der zu testenden Batterie mit Strom versorgt.

Wie reinige und pflege ich das Gerät?

Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit einem milden Reinigungsmittel. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel. Stellen Sie sicher, dass das Gerät trocken ist, bevor Sie es verstauen.

BEDIENUNGSANLEITUNG ABA12 Perel

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den

Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor Staub, Feuchtigkeit und extremen Temperaturen.

Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden. sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

ABA12

• Beachten Sie die technische Daten.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

3. Sicherheitshinweise

3.1 Allgemeine Sicherheitsweise

• Das Gerät eignet sich nur zum Testen von 12 V-Batterien.
• Die Spannung liegt im Bereich von 9 V bis 15 V. Schließen Sie niemals direkt an 24 V an, um Beschädigungen am Gerät zu vermeiden. Für 2 x 12V-Batterien (in Serie) trennen Sie die Verbindung und testen Sie diese einzeln.
• Batterien die kurzfristig aufgeladen wurden, enthalten Oberflächenspannung. Diese sollte man abbauen, indem man die Scheinwerfer für 3 bis 5 Minuten vor dem Testen einschaltet.
• Verbinden Sie die Polklemmen immer mit den entsprechenden Anschlüssen der Batterie und stellen Sie sicher, dass beide Klemmbacken jeder Klemme guten Kontakt mit dem Batteriepol machen.
• Verbinden Sie die Polklemmen nicht direkt mit den Stahlbolzen, die an der Batterie befestigt sind. Dies kann ungenaue Messwerte erzeugen.
• Wenn die Batterie-Polklemmen oxidiert sind und dadurch die Verbindung schlecht ist, informiert Sie das Gerät darüber, die Verbindung zu prüfen. In diesem Fall, sollten Sie die Polklemmen reinigen und anschließend testen.
• Stellen Sie sich sicher, dass der Motor während des Batterietests ausgeschaltet ist.

3.2 Arbeiten mit Batterien

• Bleisäure-Batterien enthalten Schwefelsäure-Elektrolyten, die ein stark ätzendes Gift produzieren, das bei Entzündung explodieren kann. Diese produzieren ein stark ätzendes Gift, das bei Entzündung explodieren kann.
• Achten Sie auf eine gute Belüftung, entfernen Sie Ihren Schmuck, tragen Sie einen Augenschutz und Schutzkleidung und seien Sie vorsichtig.

ABA12

• Mischen Sie die Batteriesäure niemals mit Salzwasser. Selbst eine kleine Menge dieser Kombination produziert Chlorgas. Lebensgefahr!
• Lesen Sie sorgfältig die Bedienungsanleitung der Batterie wenn möglich.

4. Batteriearten

4.1 Starterbatterie

Die Starterbatterie – manchmal auch als SLI (Starting, Lighting and Ignition) bezeichnet – wird zum Starten von Verbrennungsmotoren verwendet. Diese Batterien stellen kurzzeitig einen hohen Strom bereit, um den Motor zu starten.

Sie sind dazu mit einer hohen Anzahl dünner Platten ausgestattet. Die Platten bestehen aus einem schwammigen Blei, der einem sehr feinen Schaumschwamm ähnlich sieht. Hierdurch wird die Oberfläche der Platten maximiert. Wenn er einer tiefen Entladung unterzogen wird, wird dieser Bleischwamm schnell verbraucht und sinkt auf den Boden der Zellen.

Eine Autobatterie hält nur 30 bis 150 Tiefentladungen, aber unter normalen Startbedingungen tausenden von Zyklen stand (2-5% Entladung).

Die Leitfähigkeit von Starterbatterien wird normalerweise in CCA (Cold Cranking Amps) oder MCA (Marine Cranking Amps) gemessen.

4.2 Deep-Cycle-Batterie

Deep-Cycle-Batterien werden verwendet für Golfwagen, Roller, Camper usw. Diese Batterien eignen sich für Anwendungen, die eine tiefe, wiederholte Stromentnahme erfordern.

Deep-Cycle-Batterien können bis auf mindestens 80 % entladen werden und werden mit sehr viel dickeren Platten in jeder Zelle gefertigt. Der Hauptunterschied zwischen einer echten Deep-Cycle-Batterie und anderen Arten von Batterien besteht darin, dass die Platten bei der Deep-Cycle-Batterie aus festem Blei bestehen.

4.3 Bootsbatterie

Bei den meisten Schiffs- bzw. Bootsbatterien handelt es sich nicht um Starterbatterien oder Deep-Cycle-Batterien, sondern um Mischformen. Bootsbatterien weisen in ihren Zellen dickere Platten auf als Starterbatterien, um tiefere Entladungen zu erleichtern.

Entladen Sie Bootsbatterien vor dem Wiederaufladen bis auf max. 50% entladen.

ABA12

5. Eigenschaften

• das Gerät benutzt ein Prüfsignalbild, um die Batterien zu testen und zu überwachen
• entlädt niemals die Batterie
• wartungsfrei, braucht keine interne Batterie
• einfach zu verwenden
• kann die Batterien im oder außerhalb des Fahrzeugs prüfen
• präzise Ergebnisse in Millisekunden
  • analysiert den Batteriezustand
• großes und einfach zu lesen LCD-Display
• Testergebnisse basiert auf JIS-, EN-, DIN-, SAE- und IEC-Normen

6. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	LCD-Display
2	ENTER-Taste

3	Scroll-Taste
4	Krokodilklemmen

7. Anwendung

7.1 Einen Batterietest vorbereiten

1. Stellen Sie sicher, dass Sie alle Türen geschlossen haben und, dass die Zündung und alle Verbraucher ausgeschaltet sind.
2. Reinigen Sie die Pole vorsichtig und vergewissern Sie sich davon, dass diese staub-, fett- und korrosionsfrei sind.
3. Schließen Sie die rote Krokodilklemme an den Pluspol an. Schließen Sie die schwarze Krokodilklemme an den Minuspol an.

7.2 Einen Batterietest durchführen

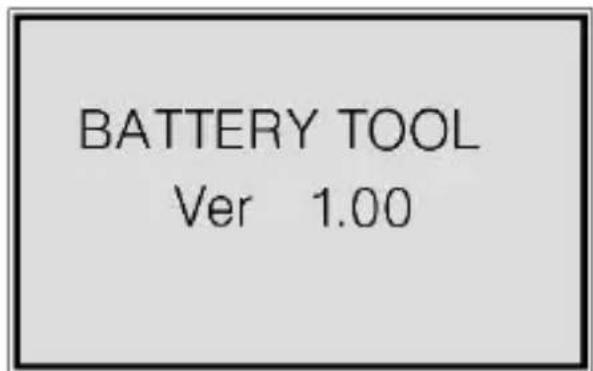

1. Das Gerät wird automatisch eingeschaltet wenn Sie die Krokodilklemmen mit den Polen verbinden. Überprüfen Sie den Anschluss bei Bedarf nochmals.

BATTERY TOOL Ver 1.00

ABA12

1. Verwenden Sie die Scroll-Taste und wählen Sie LANGUAGE aus, um die gewünschte Sprache auszuwählen, oder ANALYZER, um in den Testmodus zu wechseln.

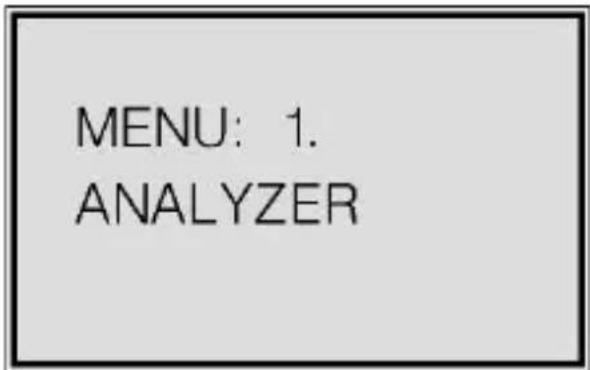

MENU: 1. ANALYZER

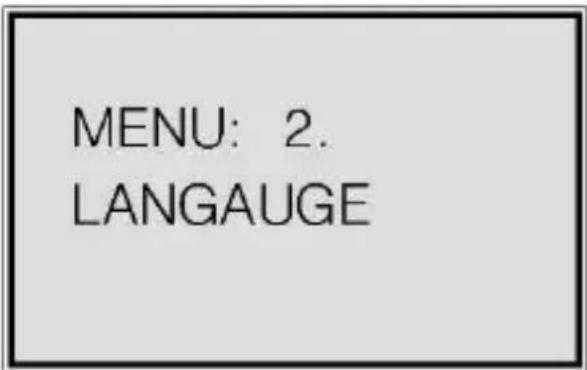

MENU: 2. LANGAUGE

1. Bestätigen Sie mit der ENTER-Taste.

Die Batterie im oder außerhalb des Fahrzeugs testen

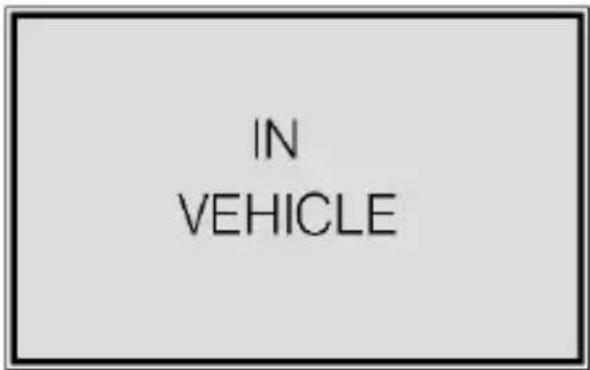

1. Wählen Sie nun die Position der Batterie:

o IN VEHICLE: Die Batterie ist noch mit dem Motor verbunden o OUT OF VEHICLE: Die Batterie wurde getrennt

1. Bestätigen Sie mit der ENTER-Taste.

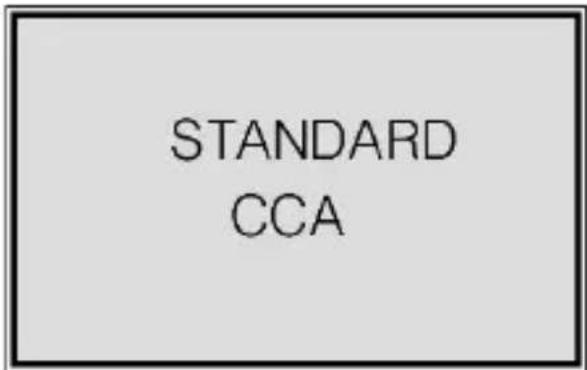

Batterieleistungsnormen

1. Wählen Sie nun den Batterietyp und -Wert aus. Diese werden meistens auf der Batterie angegeben.

CCA	Kaltstart-Stromwert der gängigsten Spezifikationen, entwickelt durch SAE und BCI. Die gängigste Starterbatterie gemessen bei 0 °F (-18 °C).

V. 01 - 07/09/2015 51 ©Velleman nv

ABA12

BCI	Das Battery Council International
CA	Effektiver Startstrom gemessen bei 0 °C.
MCA	Die Start-Ampere für Boote
JIS	Der Japanische Industriestandard Effektiver Startstrom gemessen bei 0 °C.
DIN	Standard des Deutschen Instituts für Normung
EN	Der europäische Standard
SAE	Standard der amerikanischen Ingenieurvereinigung.
GB	Der chinesische Standard

Mess-Standard	Messbereich
CCA	100-2000
BCI	100-2000
CA	100-2000
MCA	100-2000
JIS	26A17-245H52
DIN	100-1400
IEC	100-1400
EN	100-2000
SAE	100-2000
GB	100-1400

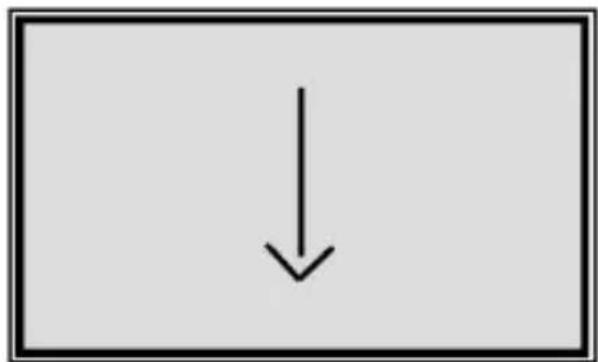

Rated 500A CCA

1. Bestätigen Sie mit der ENTER-Taste.
2. Bei Bedarf erhöhen oder verringern Sie den Wert um 5 Einheiten, indem Sie die Scroll-Taste während 3 Sekunden gedrückt halten. Halten Sie die Scroll-Taste 3 Sekunden gedrückt, um die Richtung umzukehren.

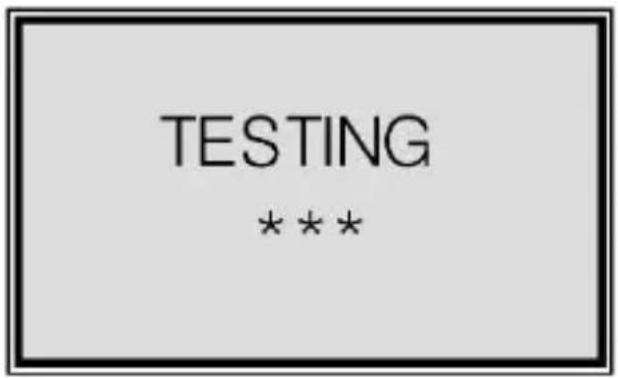

1. Bestätigen Sie mit der ENTER-Taste. Das Testverfahren startet.

7.3 Die Testergebnisse interpretieren

Es gibt 5 verschiedene Testergebnisse.

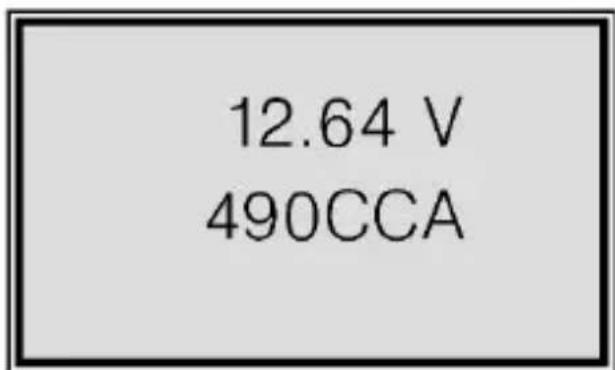

Batterie in gutem Zustand

Die Batterie ist in gutem Zustand und kann problemlos verwendet werden.

ABA12

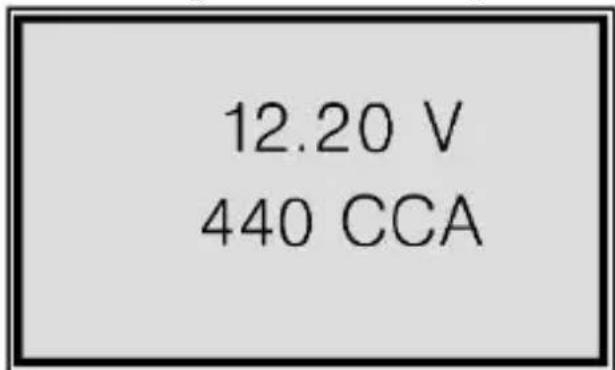

Batterie in gutem Zustand, muss aber aufgeladen werden

Die Batterie ist in gutem Zustand, hat aber einen niedrigen Strom. Laden Sie die Batterie auf.

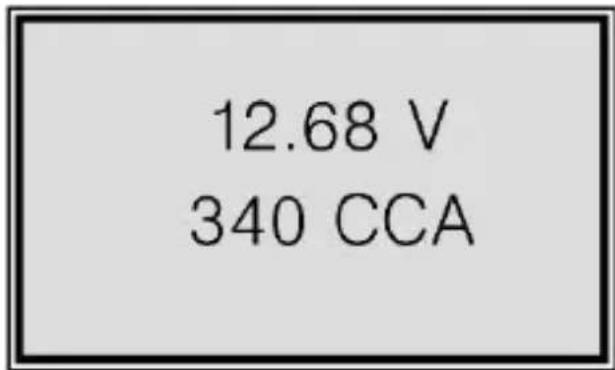

Batterie ersetzen

Die Batterie hat das Ende des Lebenszyklus (fast) erreicht. Ersetzen Sie die Batterie.

Beschädigte Zellen, Batterie ersetzen

Die Zellen haben das Ende des Lebenszyklus (fast) erreicht. Ersetzen Sie die Batterie.

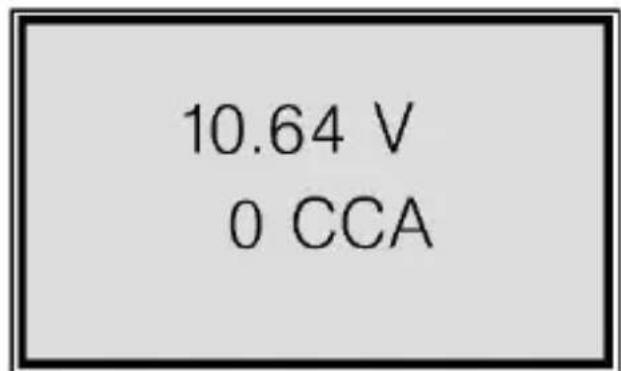

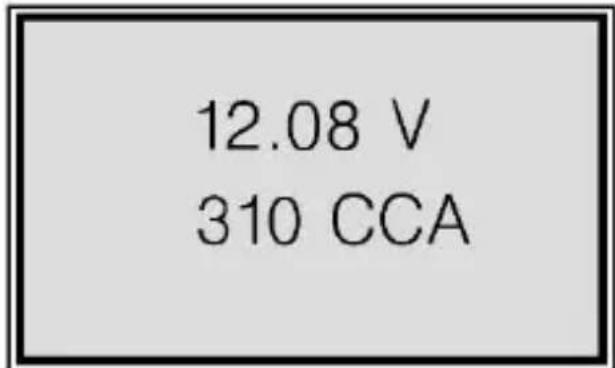

Batterie aufladen und erneut testen

Die Batterie ist nicht stabil und muss für genaue Ergebnisse erneut getestet werden. Bei unveränderter Anzeige ist die Batterie beschädigt.

ABA12

Achtung: Erzielen Sie dieses Ergebnis wenn Sie die Batterie im Fahrzeug testen, so trennen Sie die Batterie vom Kreis und testen Sie diese erneut bevor Sie sie ersetzen.

8. Reinigung und Wartung

Das Gerät erfordert keine besondere Wartung. Wir empfehlen jedoch es von Zeit zu Zeit zu reinigen, damit es wie neu aussieht.

Reinigen Sie das Gerät mit einem sanften, feuchten Tuch und ein bisschen milder Seife. Benutzen Sie niemals Lösungs- oder Scheuermittel.

9. Technische Daten

Systemspannung		12 V
Eingangsspannungsbereich		9 V ~ 15 V
Testbereich
	100 ~ 1700 CCA
	100 ~ 1000 DIN
	100 ~ 1000 IEC
	100 ~ 1700 EN
Testergebnisse		"In gutem Zustand" oder "Ersetzen"
Gewicht		350 g
Display		2-stelliges LCD-Display
Betriebstemperatur		0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur		-20 °C bis 70 °C (-4 °F bis 158 °F)
Kabellänge		110 cm
Gewicht		350 g

10. Anhang

Siehe die letzten Seiten dieser Bedienungsanleitung.

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
