Tipo de producto	Probador de baterías
Marca	Perel
Modelo	ABA12
Tensión del sistema	12 V
Rango de tensión de entrada	9 V ~ 15 V
Rango de prueba CCA	100 ~ 1700 CCA
Rango de prueba DIN	100 ~ 1000 DIN
Rango de prueba IEC	100 ~ 1000 IEC
Rango de prueba EN	100 ~ 1700 EN
Pantalla	LCD 2 líneas
Longitud del cable	110 cm
Peso	350 g
Temperatura de servicio	0 °C a 50 °C (32 °F a 122 °F)
Temperatura de almacenamiento	-20 °C a 70 °C (-4 °F a 158 °F)
Normas compatibles	JIS, EN, DIN, SAE, IEC
Funciones principales	Prueba dentro/fuera del vehículo, análisis del estado, resultados en milisegundos
Seguridad	Protección contra sobretensiones, precauciones para baterías de plomo
Mantenimiento	Limpieza con paño suave húmedo y detergente suave
Accesorios incluidos	Pinzas de cocodrilo

Preguntas frecuentes - ABA12 Perel

¿Cómo conectar el aparato a la batería?

Apague el sistema electrónico del vehículo. Limpie los bornes de la batería. Conecte la pinza roja al borne positivo (+) y la pinza negra al borne negativo (-). El aparato se enciende automáticamente.

¿Qué hacer si los bornes de la batería están oxidados?

Limpie cuidadosamente los bornes para eliminar cualquier oxidación, polvo y grasa. Realice la prueba directamente en los bornes de la batería para obtener resultados precisos.

¿Cómo interpretar el resultado "Batería en buen estado, recargar"?

La batería está en buen estado pero descargada. Recárguela completamente antes de usarla. Esto puede ocurrir después de un uso prolongado o estacionamiento.

¿Qué significa el mensaje "Celdas dañadas, reemplace la batería"?

Las celdas internas de la batería han llegado al final de su vida útil o están dañadas. La batería ya no puede usarse y debe reemplazarse.

¿Puedo probar una batería de 24 V con este aparato?

No, este aparato está diseñado solo para baterías de 12 V. El rango de tensión de entrada es de 9 V a 15 V. No conecte a una fuente de 24 V, ya que dañaría la unidad.

¿Cuál es la diferencia entre una batería de arranque y una batería de ciclo profundo?

Las baterías de arranque proporcionan una gran potencia en un período corto (arranque del motor) mientras que las baterías de ciclo profundo proporcionan energía constante durante un período largo y pueden descargarse hasta el 80 %. Las placas son más gruesas en las baterías de ciclo profundo.

¿Cómo elegir la clasificación de batería (CCA, DIN, etc.)?

Seleccione la norma correspondiente a las especificaciones de su batería. Las más comunes son CCA (arranque en frío), DIN, IEC, EN, SAE. Consulte la etiqueta de la batería para conocer el valor exacto.

¿Qué hacer si el resultado muestra "Segunda prueba"?

Esto indica que la batería es inestable. Realice una nueva prueba. Si el mismo resultado persiste, la batería puede estar dañada. Si la batería está en el vehículo, desconéctela y pruébela fuera del circuito.

¿El aparato necesita pilas para funcionar?

No, el aparato no requiere mantenimiento ni pilas internas. Se alimenta de la batería a probar a través de las pinzas de cocodrilo.

¿Cómo limpiar y mantener el aparato?

Use un paño suave ligeramente humedecido con un poco de detergente suave. Nunca use solventes ni detergentes agresivos. Asegúrese de que el aparato esté seco antes de guardarlo.

MANUAL DE USUARIO ABA12 Perel

DIGITAL AUTOMOTIVE 12 V BATTERY ANALYSER DIGITALE LOODACCUTESTER - 12 V ANALYSEUR NUMÉRIQUE DE BATTERIES - 12 V COMPROBADOR DIGITAL DE BATERÍAS - 12 V DIGITALER KFZ-BATTERIETESTER - 12 V CYFROWY ANALIZATOR AKUMULATORÓW - 12 V ANALISADOR DE BATERIAS DE AUTOMÓVEL - 12 V ANALIZZATORE DI BATTERIE PIOMBO-ACIDO - 12 V

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

No exponga este equipo a polvo, humedad ni temperaturas extremas.

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Utilice sólo la manguera luminosa para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Un uso desautorizado puede causar daños y anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Respete las especificaciones.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole

ABA12

(financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.

• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.
• Guarde este manual del usuario para cuando necesite consultarlo.

3. Instrucciones de seguridad

3.1 Instrucciones de seguridad generales

• este comprobador de batería sólo es apto para probar baterías de 12 V.
• La tensión de funcionamiento está entre 9 V y 15 V. Nunca conecte el aparato directamente a 24 V para evitar dañar el aparato. Para 2 x batería de 12V (en serie) desconéctelos y pruébelos por separado.
• Baterías que están cargadas brevemente, incluyen una tensión superficial. Elimine esta carga superficial, encendiendo las luces delanteras del coche unos 3 a 5 minutos antes de probar la batería.
• Conecte las pinzas cocodrilos siempre a los polos adecuados de la batería y asegúrese de que las pinzas hagan un buen contacto con los terminales.
• No conecte las pinzas cocodrilos directamente a los pernos de acera que están fijados a los polos de la batería. Esto podría causar resultados incorrectos o inconsecuentes.
• Si los polos están oxidados, el aparato le pedirá que pruebe las conexiones. Si fuera el caso, limpie los polos y luego pruébelos.
• Asegúrese de que el motor esté parado durante la prueba.

3.2 Trabajar con baterías

• Las baterías de plomo-ácido contienen ácido sulfúrico muy corrosivo. Durante la carga, podrán generar gases explosivos, los cuales al liberarse pueden explotar.
• Asegúrese de que haya una buena ventilación, quite sus joyas, lleve gafas protectoras y ropa de protección y sea cuidadoso.
• Asegúrese de que el ácido sulfúrico no pueda mezclarse con agua salada. Incluso una pequeña cantidad de esta combinación producirá gas cloro. ipeligro mortal!
• Lea cuidadosamente el manual del usuario de la batería si fuera necesario.

ABA12

4. Tipos de baterías

4.1 Batería de arranque

La batería de arranque, también denominada SLI (Starting, Lighting, and Ignition), está diseñada especialmente para iniciar o arrancar motores. Puede suministrar una gran cantidad de corriente en muy poco tiempo.

Tienen una gran cantidad de placas delgadas que están compuestas de una "esponja" de plomo, similar en apariencia a una esponja muy fina. Esto permite una extensa área de superficie de contacto con el electrolito. Si es utilizada para un ciclo profundo, se consumirá rápidamente hasta llegar al fondo de las celdas.

Las baterías automotrices fallarían después de 30-150 ciclos profundos, mientras que con su uso normal o adecuado de arranque de un 2-5% de descarga podría durar miles de ciclos

Hay dos indicadores comunes para las baterías de arranque: CCA (Cold Cranking Amps) o MCA (Marine Cranking Amps).

4.2 Batería de ciclo profundo

Estas baterías se utilizan sobre todo en carritos de golf, escúteres, autocaravanas, etc. Producen menos corriente instantánea, pero pueden producir la cantidad de corriente requerida por un período de tiempo mucho más largo.

Pueden ser descargadas repetidamente hasta el 80% (ciclada profundamente) y tienen placas más gruesas. La mayor diferencia entre una batería de ciclo profundo "real" o algunas otras es sus placas son de plomo sólido y no en forma de esponja.

4.3 Batería marina

Las baterías para botes son un híbrido entre las baterías de inicio y las de ciclo profundo. En las baterías híbridas las baterías pueden estar hechas con placas de plomo tipo esponja, pero más cerradas y gruesas que las utilizadas en las baterías de arranque.

Nunca descargue las baterías híbridas más del 50%.

5. Características

• el aparato utiliza un patrón de señal de prueba para comprobar y monitorizar las baterías
• nunca descargue la batería
• no necesita ningún mantenimiento, ni una batería interna

ABA12

• fácil de utilizar
• puede comprobar baterías dentro o fuera del vehículo
• resultados exactos en milisegundos
• analiza el estado de la batería
• gran pantalla LCD, fácil de leer
• los resultados se basan en las normas JIS, EN, DIN, SAE y IEC

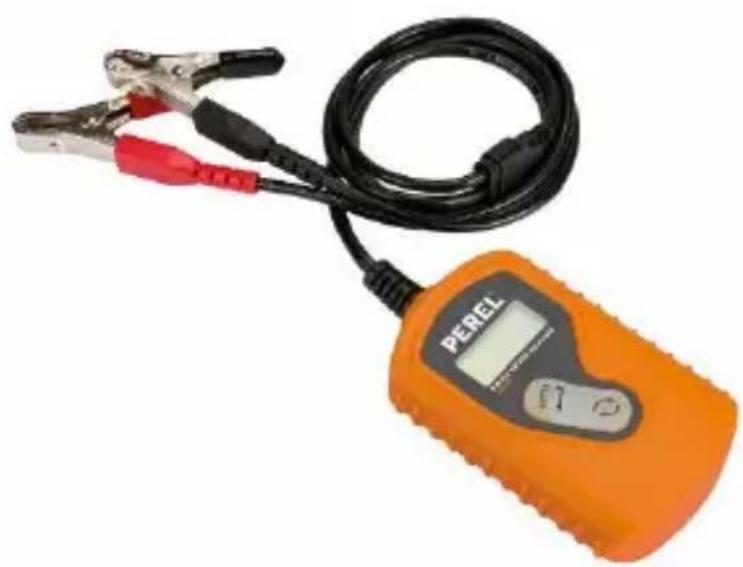

6. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	pantalla LCD
2	botón ENTER

3	botón de desplazamiento
4	pinzas cocodrilos

7. Funcionamiento

7.1 Preparar el test

1. Asegúrese de que la electrónica del coche esté desactivada (puertas cerradas, motor parado).
2. Limpie cuidadosamente los polos y asegúrese de que estén libres de polvo, grasa y corrosión.
3. Conecte la pinza cocodrilo roja al electrodo positivo. Conecte la pinza cocodrilo negra al electrodo negativo.

7.2 Someter la batería a prueba

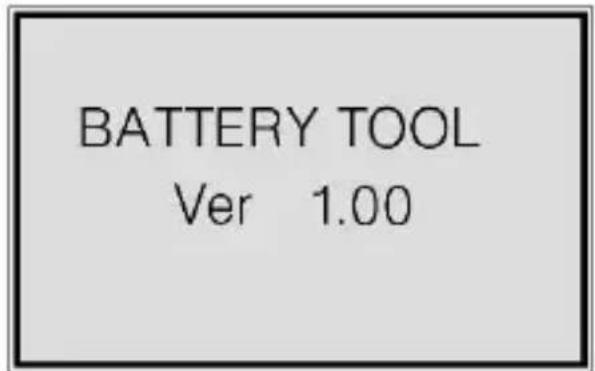

1. El aparato se activará automáticamente al conectar las pinzas cocodrilos a los polos de la batería. Vuelva a probar la conexión si no fuera el caso.

BATTERY TOOL Ver 1.00

1. Utilice el botón de desplazamiento y seleccione LANGUAGE para seleccionar el idioma deseado, o ANALYZER para entrar en el modo de prueba.

ABA12

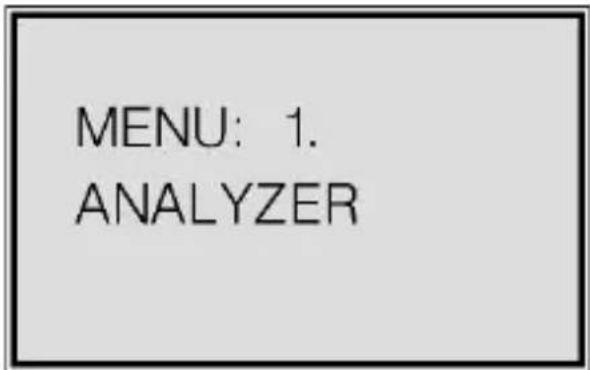

MENU: 1. ANALYZER

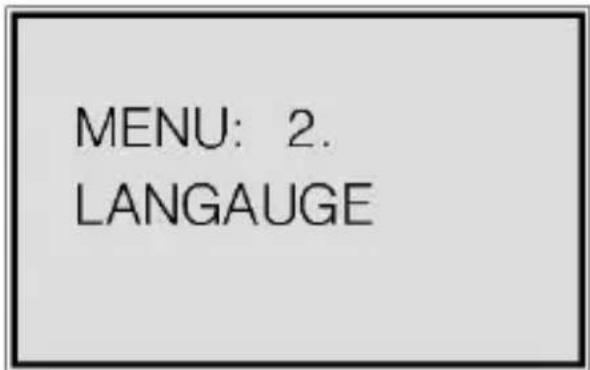

MENU: 2. LANGAUGE

1. Confirme con el botón ENTER.

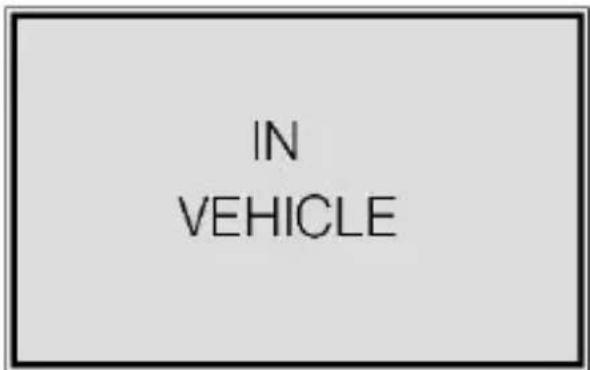

Probar la batería dentro o fuera del vehículo

1. Luego, seleccione la posición actual de la batería:

2. IN VEHICLE: La batería todavía está conectada al motor

3. OUT OF VEHICLE: La batería está desconectada

1. Confirme con el botón ENTER.

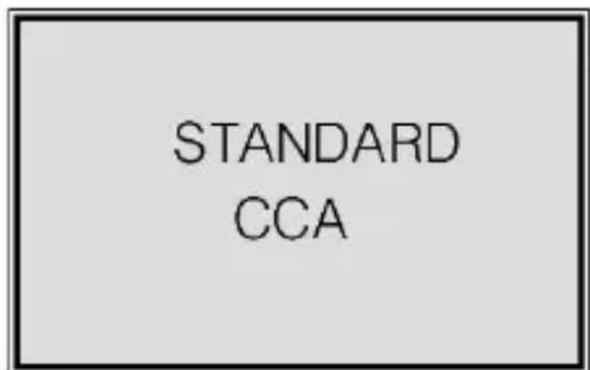

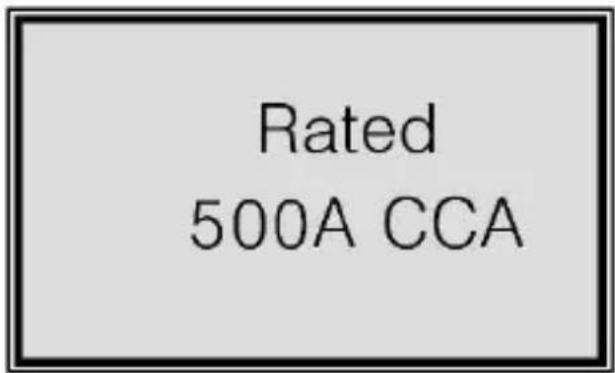

Clasificación de las baterías

1. Seleccione el tipo y el valor de la batería según las indicaciones en la batería.

CCA	El valor de la corriente de arranque en frío de las especificaciones más corrientes desarrolladas por SAE y BCI. Una clasificación de batería probada a -18°C (0°F).
BCI	Consejo Internacional de la Batería.
CA	La corriente de arranque efectiva medida a 0 °C.
MCA	Amperios de arranque en aplicaciones marinas.

ABA12

JIS	Norma Industrial Japonesa La corriente de arranque efectiva medida a 0 °C.
DIN	Instituto Alemán de Normalización.
EN	Normas de la Asociación Europea de Fabricantes de Automóviles
SAE	Normas de la Sociedad Americana de Ingenieros
GB	Norma Nacional China

norma de medición	rango de medición
CCA	100-2000
BCI	100-2000
CA	100-2000
MCA	100-2000
JIS	26A17-245H52
DIN	100-1400
IEC	100-1400
EN	100-2000
SAE	100-2000
GB	100-1400

1. Confirme con el botón ENTER.
2. Si fuera necesario, mantenga pulsado el botón de desplazamiento durante 3 segundos para aumentar o disminuir el valor con 5 unidades. Mantenga pulsado el botón de desplazamiento durante 3 segundos para invertir la dirección.

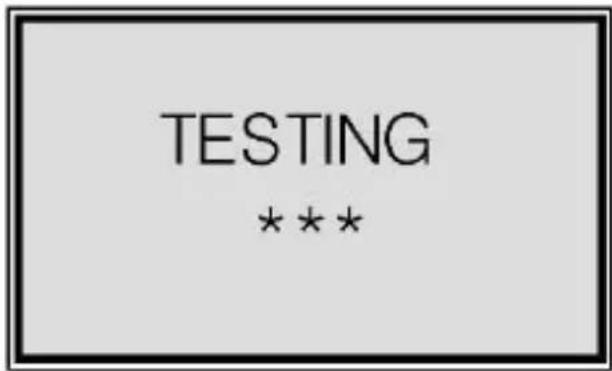

1. Confirme con el botón ENTER. El procedimiento de prueba se inicia.

7.3 Interpretar los resultados del test.

Hay 5 resultados diferentes.

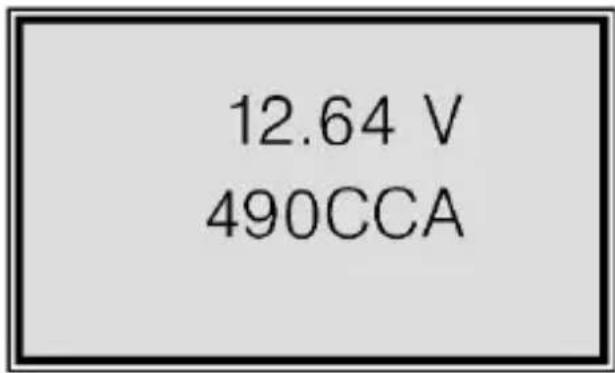

Batería en buen estado.

La batería está en buen estado. Puede utilizarla sin problemas.

ABA12

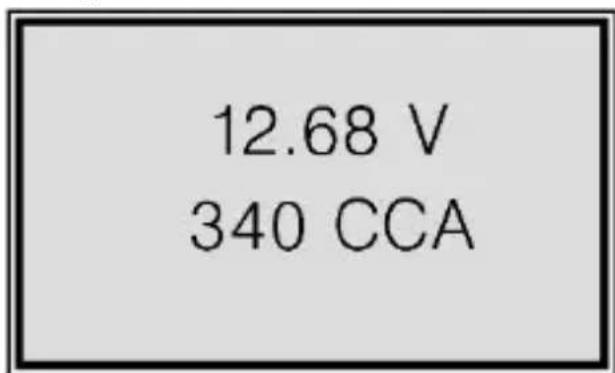

Batería en buen estado, pero recárguela.

La batería está en buen estado pero tiene una corriente baja. Recárguela.

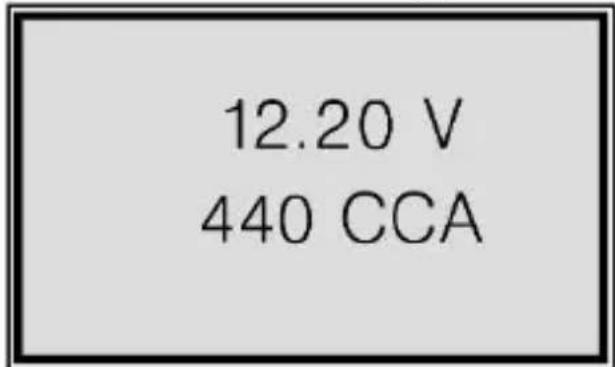

Reemplazar la batería

La batería (casi) ha alcanzado el final de su vida útil. Reemplace la batería.

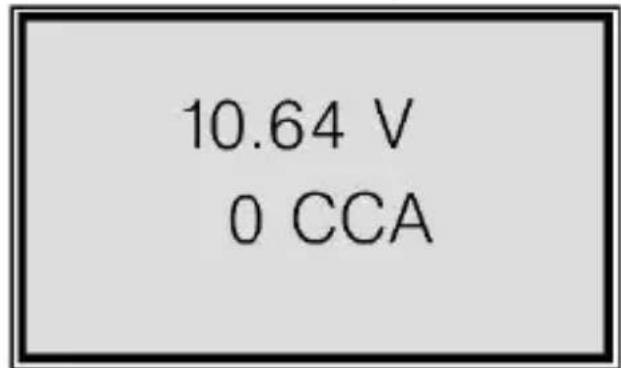

Placas dañadas, reemplace la batería

Las placas (casi) han alcanzado el final de su vida útil. Reemplace la batería.

Cargar la batería y volver a probarla

12.08 V

310 CCA

INTERNAL

R = 30.1 ~m

HEALTH

$$ = 39 \% $$

CHARGE

$$ = 20 \% $$

CHARGE

RETEST

La batería es inestable. Para un resultado correcto vuelva a probarla. La batería probablemente está dañada al obtener el mismo resultado.

Nota: Si obtiene este resultado al probar la batería dentro del coche, desconéctela del circuito o vuelva a probarla antes de reemplazarla.

ABA12

8. Limpieza y mantenimiento

El aparato no necesita mantenimiento especial. Sin embargo, es conveniente limpiar de vez en cuando para mantener su aspecto como nuevo.

Utilice un paño suave y húmedo con un poco de jabón suave. Nunca utilice disolventes y productos de limpieza muy abrasivos.

9. Especificaciones

tensión de sistema		12 V
rango de la tensión de entrada		9 V ~ 15 V
rango del test
	100 ~ 1700 CCA
	100 ~ 1000 DIN
	100 ~ 1000 IEC
	100 ~ 1700 EN
resultados del test		"En buen estado" o "Reeplazar"
peso		350 g
pantalla		pantalla LCD de 2 líneas
temperatura de funcionamiento		de 0 °C a 50 °C (de 32 °F a 122 °F)
temperatura de almacenamiento		de -20 °C a 70 °C (de -4 °F a 158 °F)
longitud del cable		110 cm
peso		350 g

10. Apéndice

Consulte las últimas páginas de este manual del usuario.

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
