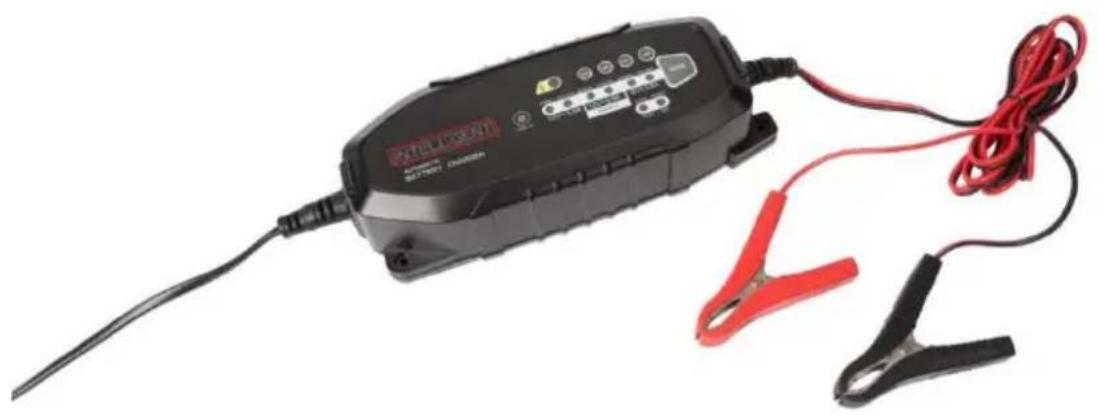

AC38 - Cargador de batería Perel - Manual de uso y guía de instrucciones gratis

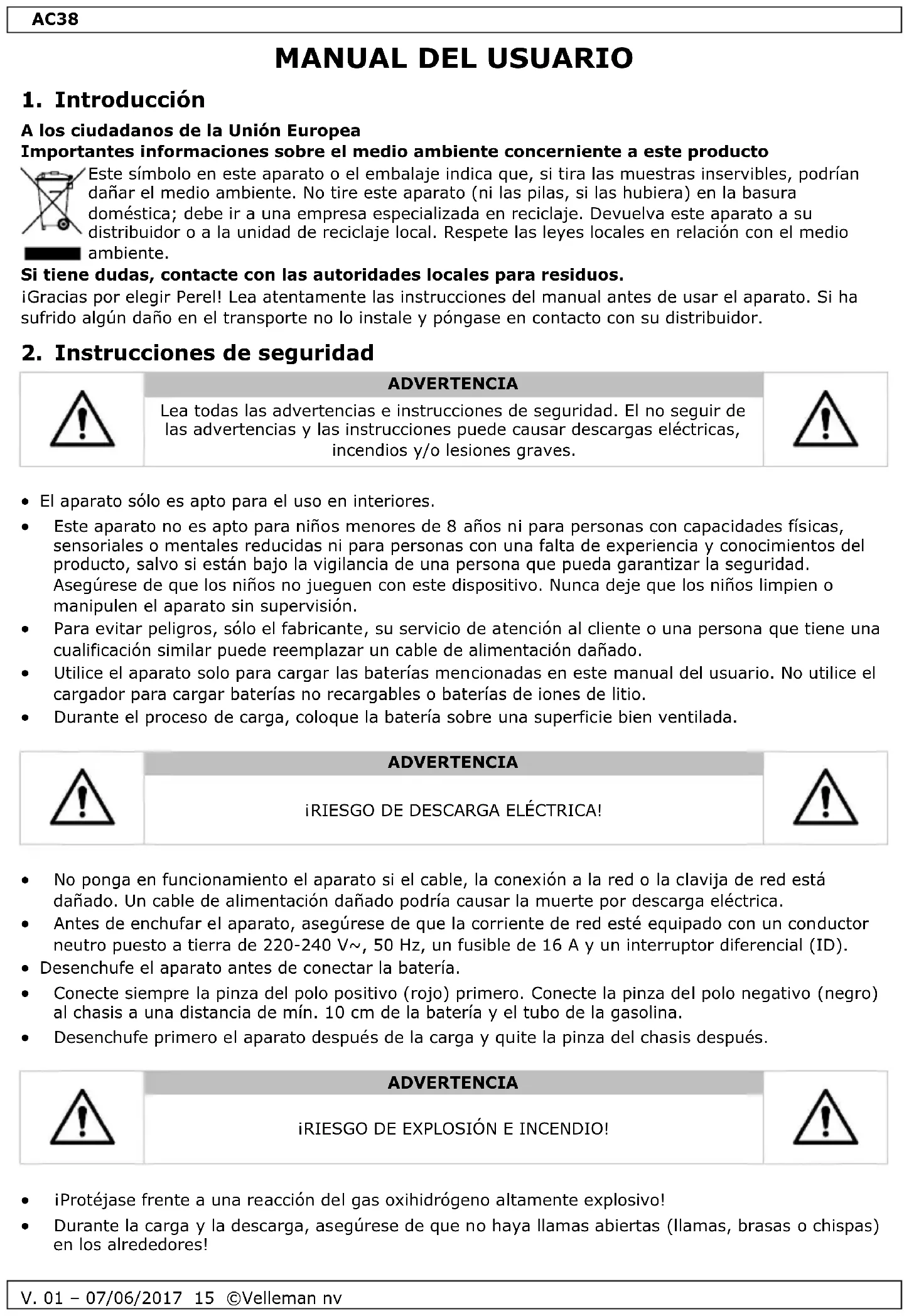

MANUAL DE USUARIO AC38 Perel

CARREGADOR INTELIGENTE PARA VEÍCULOS

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos. ¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea todas las advertencias e instrucciones de seguridad. El no seguir de las advertencias y las instrucciones puede causar descargas eléctricas, incendios y/o lesiones graves.

El aparato sólo es apto para el uso en interiores. Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión. Para evitar peligros, sólo el fabricante, su servicio de atención al cliente o una persona que tiene una cualificación similar puede reemplazar un cable de alimentación dañado. Utilice el aparato solo para cargar las baterías mencionadas en este manual del usuario. No utilice el cargador para cargar baterías no recargables o baterías de iones de litio. Durante el proceso de carga, coloque la batería sobre una superficie bien ventilada.

No ponga en funcionamiento el aparato si el cable, la conexión a la red o la clavija de red está dañado. Un cable de alimentación dañado podría causar la muerte por descarga eléctrica. Antes de enchufar el aparato, asegúrese de que la corriente de red esté equipado con un conductor neutro puesto a tierra de 220-240 V~, 50 Hz, un fusible de 16 A y un interruptor diferencial (ID). Desenchufe el aparato antes de conectar la batería. Conecte siempre la pinza del polo positivo (rojo) primero. Conecte la pinza del polo negativo (negro) al chasis a una distancia de mín. 10 cm de la batería y el tubo de la gasolina. Desenchufe primero el aparato después de la carga y quite la pinza del chasis después.

¡RIESGO DE EXPLOSIÓN E INCENDIO!

¡Protéjase frente a una reacción del gas oxihidrógeno altamente explosivo! Durante la carga y la descarga, asegúrese de que no haya llamas abiertas (llamas, brasas o chispas) en los alrededores!AC38

V. 01 – 07/06/2017 16 ©Velleman nv

Asegúrese de que el cable de la pinza positiva no entre contacto con el tubo de la gasolina. Asegúrese de que no pueda incendiarse ninguna sustancia explosiva o combustible (p. ej. Gasolina, disolventes) durante la carga. Asegúrese de que la ventilación sea suficiente durante la carga.

Lleve gafas y guantes de protección. ¡Si los ojos o la piel entran en contacto con el ácido de la batería, enjuague con abundante agua y consulte inmediatamente a un médico. Evite un cortocircuito eléctrico al conectar el cargador a la batería. Conecte el cable de conexión del polo negativo sólo al polo negativo de la batería o carrocería. Conecte el cable de conexión del polo positivo sólo al polo positivo de la batería. No instale el cargador cerca de un fuego y no lo exponga a temperaturas superiores a 50 °C. Durante el montaje del cargador, no dañe ninguna de los tubos de combustible, los conductos eléctricos, el sistema de freno, el sistema hidráulico o las tuberías de agua con los tornillos. No cubra el cargador con ningún objeto. Proteja las superficies de contacto eléctrico de la batería contra cortocircuitos. Utilice el cargador sólo para el proceso de carga y la carga de mantenimiento de baterías de plomo de 6 V/12 V no dañados. No cargue nunca baterías congeladas.

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario. Familiarícese con el funcionamiento del aparato antes de utilizarlo. Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía. Utilice sólo el aparato para las aplicaciones descritas en este manual Utilice sólo la manguera luminosa para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Su uso incorrecto anula la garantía completamente. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes. No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente. Guarde este manual del usuario para cuando necesite consultarlo.

Véase las figuras en la página 2 de este manual del usuario.

Nivel de carga de la bateríaAC38

5.1 Antes de la puesta en marcha

Antes de conectar el cargador, lea cuidadosamente las instrucciones del manual del usuario. Además, observe las instrucciones del fabricante del vehículo si la batería está conectada permanentemente. Apague el contacto. Limpie los polos de la batería. Asegúrese de que la suciedad no pueda entrar en contacto con los ojos. Asegúrese de que haya suficiente ventilación.

1. Antes de iniciar la carga o la carga de mantenimiento, desconecte primero el cable de conexión del

polo negativo (negro) del vehículo del polo negativo de la batería. El polo negativo de la batería suele estar conectado al chasis del vehículo.

2. Luego, desconecte el cable de conexión del polo positivo (rojo) del vehículo del polo positivo de la

3. Asegúrese de que el cargador todavía no esté enchufado.

4. Conecte la pinza del polo positivo (rojo) del cargador en el polo positivo de la batería

5. Conecte la pinza del polo negativo (negro) del cargador en el polo negativo de la batería

6. Enchufe el cargador

5.3 Detección automática de la batería

El cargador detecta automáticamente el tipo de la batería conectada. En caso de que se ilumina el LED de error, la batería está dañada o está conectada de manera incorrecta. Vuelva a introducir la batería o compruebe la conexión.

5.4 Selección del modo

Modo de carga normal/rápida Pulse el botón MODE para seleccionar el modo de carga normal (12 V @ 0.9 A) o el modo de carga rápida (12 V @ 3.8 A o 6 V @ 3.8 A). Utilice el modo de carga normal para cargar sus baterías. Utilice sólo el modo de carga rápida en caso de emergencia. Modo Invierno/AGM Pulse el botón MODE hasta que el LED COLD/AGM se ilumine. Seleccione este modo para cargar su batería en condiciones de baja temperatura o para cargar baterías AGM. Modo de regeneración Pulse el botón MODE hasta que el LED RECOVER se ilumine. Seleccione este modo para cargar baterías de 12 V vacías. Modo de carga de mantenimiento El cargador está equipado con un modo de carga de mantenimiento automático. Una batería completamente cargada puede mantener un nivel de carga óptima durante un largo período de tiempo.

1. Desenchufe el aparato.

2. Desconecte la pinza del polo negativo (negro) del polo negativo de la batería.

3. Desconecte la pinza del polo positivo (rojo) del polo positivo de la batería.AC38

V. 01 – 07/06/2017 18 ©Velleman nv

6. Limpieza y mantenimiento

Desenchufe siempre el aparato antes de efectuar cualquier trabajo en el aparato.

Este aparato no requiere mantenimiento. No utilice nunca disolventes u otros productos de limpieza agresivos. Limpie las superficies de plástico del aparato con un paño blando y seco.

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.AC38

Garantía de servicio y calidad Velleman® Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía). Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega. Por consiguiente, están excluidos entre otras cosas: - todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario; - daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®; - se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye estos derechos. La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
