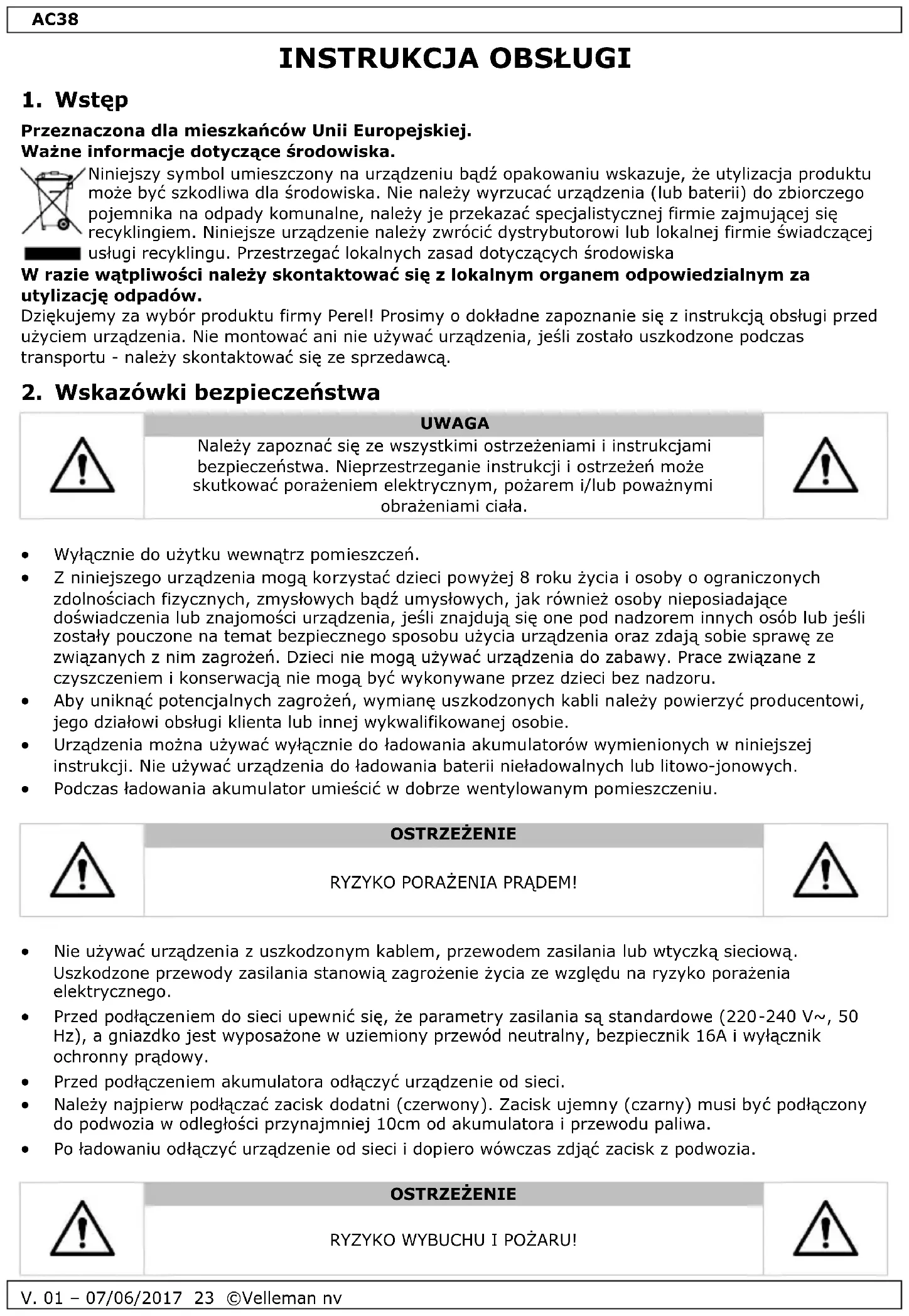

INSTRUKCJA OBSŁUGI AC38 Perel

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów. Dziękujemy za wybór produktu firmy Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Należy zapoznać się ze wszystkimi ostrzeżeniami i instrukcjami bezpieczeństwa. Nieprzestrzeganie instrukcji i ostrzeżeń może skutkować porażeniem elektrycznym, pożarem i/lub poważnymi obrażeniami ciała.

Wyłącznie do użytku wewnątrz pomieszczeń. Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci bez nadzoru. Aby uniknąć potencjalnych zagrożeń, wymianę uszkodzonych kabli należy powierzyć producentowi, jego działowi obsługi klienta lub innej wykwalifikowanej osobie. Urządzenia można używać wyłącznie do ładowania akumulatorów wymienionych w niniejszej instrukcji. Nie używać urządzenia do ładowania baterii nieładowalnych lub litowo-jonowych. Podczas ładowania akumulator umieścić w dobrze wentylowanym pomieszczeniu.

Nie używać urządzenia z uszkodzonym kablem, przewodem zasilania lub wtyczką sieciową. Uszkodzone przewody zasilania stanowią zagrożenie życia ze względu na ryzyko porażenia elektrycznego. Przed podłączeniem do sieci upewnić się, że parametry zasilania są standardowe (220-240 V~, 50 Hz), a gniazdko jest wyposażone w uziemiony przewód neutralny, bezpiecznik 16A i wyłącznik ochronny prądowy. Przed podłączeniem akumulatora odłączyć urządzenie od sieci. Należy najpierw podłączać zacisk dodatni (czerwony). Zacisk ujemny (czarny) musi być podłączony do podwozia w odległości przynajmniej 10cm od akumulatora i przewodu paliwa. Po ładowaniu odłączyć urządzenie od sieci i dopiero wówczas zdjąć zacisk z podwozia.

Należy podjąć środki zabezpieczające przed wybuchem mieszaniny piorunującej. Upewnić się, że podczas ładowania lub rozładowywania akumulatorów w pobliżu urządzenia nie ma źródeł otwartego ognia (płomieni, żaru, iskier). Upewnić się, że dodatni przewód podłączeniowy nie styka się z przewodem paliwa. Upewnić się, że podczas ładowania nie dojdzie do zapłonu substancji wybuchowych i palnych, np. benzyny lub rozpuszczalników. Podczas ładowania należy zapewnić odpowiednią wentylację.

Należy stosować okulary i rękawice ochronne. W przypadku kontaktu z kwasem akumulatorowym zanieczyszczone oczy lub skórę należy obficie spłukać czystą bieżącą wodą i niezwłocznie skonsultować się z lekarzem. Podczas podłączania prostownika do akumulatora unikać zwarć elektrycznych. Ujemny przewód podłączeniowy należy podłączać wyłącznie do ujemnej końcówki akumulatora lub do nadwozia. Dodatni przewód podłączeniowy należy podłączać wyłącznie do dodatniej końcówki akumulatora. Nie umieszczać urządzenia w pobliżu ognia i nie narażać na temperatury przekraczające 50°C. Podczas podłączania prostownika należy uważać, aby nie uszkodzić przewodów paliwowych, elektrycznych, hamulcowych, hydraulicznych lub wodnych. Nie przykrywać prostownika żadnymi przedmiotami. Chronić styki elektryczne akumulatora przed zwarciem. Używać prostownika wyłącznie do ładowania lub ładowania zachowawczego nieuszkodzonych akumulatorów ołowiowych 6V/12V. Nie ładować zamarzniętych akumulatorów.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji. Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami. Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji. Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Wszelkie inne zastosowania mogą prowadzić do zwarć, oparzeń, wstrząsów elektrycznych, wypadków, itd. Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia ani problemy. Nie włączać urządzenia tuż po tym, jak zostało narażone na zmiany temperatury. Chronić urządzenie przed uszkodzeniem, pozostawiając je wyłączone do momentu osiągnięcia temperatury pokojowej. Zachować niniejszą instrukcję na przyszłość.

Patrz rysunki na stronie 2 niniejszej instrukcji.

poziom naładowania akumulatoraAC38

Przed podłączeniem prostownika należy dokładnie zapoznać się z instrukcją obsługi. Ponadto należy przestrzegać instrukcji producenta pojazdu dotyczących akumulatorów podłączonych na stałe. Wyłączyć zapłon. Wyczyścić zaciski akumulatora. Zabezpieczyć oczy przed ewentualnymi zanieczyszczeniami. Zapewnić odpowiednią wentylację.

1. Przed rozpoczęciem ładowania lub ładowania podtrzymującego, należy najpierw odłączyć przewód

ujemny (czarny) pojazdu od końcówki ujemnej akumulatora. Końcówka ujemna akumulatora jest zwykle podłączona do podwozia pojazdu.

2. Następnie należy odłączyć dodatni przewód (czerwony) pojazdu od dodatniej końcówki akumulatora.

3. Upewnić się, że prostownik nie jest jeszcze podłączony do sieci.

4. Zacisnąć dodatni przewód podłączeniowy (czerwony) prostownika na dodatniej końcówce

5. Zacisnąć ujemny przewód podłączeniowy (czarny) prostownika na ujemnej końcówce akumulatora.

6. Podłączyć kabel zasilający prostownika do sieci.

5.3 Automatyczne rozpoznawanie akumulatora

Prostownik automatycznie rozpoznaje typ podłączonego akumulatora. Jeżeli pali się dioda LED błędu, akumulator jest uszkodzony lub źle podłączony. Należy wymienić akumulator lub sprawdzić połączenie.

Tryb normalny/szybkiego ładowania Nacisnąć przycisk trybu, aby wybrać tryb normalny (12 V i 0,9 A) lub szybkiego ładowania (12 V i 3,8 A lub 6 V i 3,8 A). Zalecamy ładowanie akumulatora w trybie normalnym i używanie trybu szybkiego ładowania tylko w sytuacjach awaryjnych. Tryb zimowy/akumulatorów żelowych Naciskać przycisk trybu do momentu zapalenia się diody COLD/AGM. Wybrać ten tryb w celu ładowania akumulatora w niskiej temperaturze otoczenia lub ładowania akumulatorów AGM. Tryb regeneracji Naciskać przycisk trybu do momentu zapalenia się diody RECOVER. Ten tryb służy do regeneracji nadmiernie rozładowanych akumulatorów 12V. Tryb ładowania podtrzymującego Prostownik jest wyposażony w automatyczny tryb ładowania podtrzymującego. W pełni naładowany akumulator może być utrzymywany w optymalnym stanie naładowania przez długi okres.

1. Odłączyć prostownik od zasilania.

2. Usunąć ujemny przewód podłączeniowy (czarny) prostownika z ujemnej końcówki akumulatora.

3. Usunąć dodatni przewód podłączeniowy (czerwony) prostownika z dodatniej końcówki akumulatora.AC38

V. 01 – 07/06/2017 26 ©Velleman nv

6. Czyszczenie i konserwacja

Przed prowadzeniem jakichkolwiek prac na urządzeniu należy wyciągnąć wtyczkę zasilania z gniazdka.

Urządzenie jest bezobsługowe. W żadnym wypadku nie wolno używać rozpuszczalników lub innych agresywnych środków czyszczących. Plastikowe powierzchnie urządzenia należy czyścić suchą miękką szmatką.

7. Specyfikacja techniczna

znamionowe napięcie wejściowe ............................................ 220-240 V~, 50 Hz, 0,6 A znamionowy prąd wyjściowy .............................................................................. 3,8 A klasa IP ............................................................................................................ IP65 wymiary .................................................................................. 211,3 x 84,4 x 49 mm waga .............................................................................................................. 775 g napięcie ładowania kwasowo-ołowiowy .......................................................................... 7,3 / 14,4 V= zimny/AGM ..................................................................................... 7,4 / 14,7 V= LiFePO4 ................................................................................... 12,8 V / 4 ogniwa prąd ładowania 6 V / 12 V / LiFePO4 mały .......................................................................................................... 0,9 A normalny ................................................................................................... 3,8 A Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.perel.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.
