Producttype	Digitale tablet
Merk	Lenovo
Model	Tab Extreme (TB570FU / TB570ZU)
Belangrijkste connectiviteit	Wi-Fi 6E, Bluetooth 5.x, USB-C (DP), hoofdtelefoonaansluiting via USB-C
Mobiel netwerk (model TB570ZU)	5G NR, LTE, WCDMA, GSM
Kaartsleuf	microSD (TB570FU) ; microSD + Nano SIM (TB570ZU)
Camera's	Voorcamera, dubbele achtercamera's
Zaklamp	Ja
Vingerafdruksensor	Ja, geïntegreerd in de aan/uit-knop
Compatibele stylus	Lenovo Precision Pen 3 (speciale oplaadzone)
USB-poort	USB-C 2.0 (DP) en USB-C 3.2 Gen 1 (DP)
Slimme connector	Ja, voor accessoires
Audio	Ingebouwde microfoons
Voeding	Via USB-C
Beveiliging	Vingerafdruksensor
Conformiteit	CE, UKCA
SAR (lichaam)	Naleving van de limieten voor blootstelling aan radiogolven (2,0 W/kg voor 10 g)
Onderhoud	Reinigen met een zachte, droge doek. Vermijd schurende producten.
Ondersteuning	https://support.lenovo.com
Gebruikstemperatuur	Omgevingstemperatuur, vermijd vochtigheid

Veelgestelde vragen - Tab Extreme LENOVO

Hoe plaats ik een SIM-kaart of microSD-kaart?

Schakel het apparaat uit voordat u het aanraakt. Zoek de kaartenlade (markering 2 op het overzicht). Gebruik een uitwerptool om de lade te openen. Plaats de SIM-kaart (model TB570ZU) en/of de microSD-kaart in de juiste sleuven. Sluit de lade voorzichtig.

Hoe laad ik de Precision Pen 3-stylus op?

De stylus wordt draadloos opgeladen wanneer deze in de speciale oplaadzone op de rand van de tablet wordt geplaatst (markering 7). Zorg ervoor dat deze goed uitgelijnd is.

Waar bevindt de vingerafdruksensor zich?

De vingerafdruksensor is geïntegreerd in de aan/uit-knop (markering 3). Druk zachtjes om het scherm in te schakelen en de tablet te ontgrendelen.

Hoe gebruik ik de zaklamp?

De zaklamp bevindt zich aan de achterkant van de tablet (markering 9). U kunt deze inschakelen via de snelle instellingen of via een speciale app. Veeg met twee vingers van de bovenkant van het scherm om de snelkoppelingen te openen.

Welke USB-C-poorten zijn beschikbaar?

De tablet heeft twee USB-C-poorten: een USB-C 2.0 met ondersteuning voor DisplayPort (markering 11) en een USB-C 3.2 Gen 1 met ook ondersteuning voor DisplayPort (markering 12). Beide kunnen worden gebruikt voor opladen of het aansluiten van een hoofdtelefoon.

Kan ik een hoofdtelefoon gebruiken met deze tablet?

Ja, u kunt een hoofdtelefoon aansluiten op een van de twee USB-C-poorten (markeringen 11 en 12). Beide poorten ondersteunen audio-uitvoer. Er is geen speciale 3,5 mm-aansluiting.

Hoe reset ik het apparaat?

Om de tablet te resetten, ga naar de systeeminstellingen en selecteer 'Resetopties'. Kies 'Alle gegevens wissen' of 'Fabrieksreset'. Bevestig en volg de instructies op het scherm. Zorg ervoor dat u eerst een back-up maakt van uw gegevens.

Wat is de SAR-waarde van deze tablet?

De maximale SAR-waarden zijn 1,590 W/kg voor model TB570FU en 1,542 W/kg voor TB570ZU (lichaam, 0 mm, 10 g). Deze waarden voldoen aan de Europese limiet van 2,0 W/kg voor het lichaam.

Waar vind ik de volledige gebruikershandleiding?

De volledige gebruikershandleiding kan worden gedownload van de Lenovo-ondersteuningssite: https://support.lenovo.com. Zoek uw model (TB570FU of TB570ZU) om toegang te krijgen tot de handleidingen.

Welke frequentiebanden worden ondersteund?

Model TB570FU ondersteunt de WLAN-banden 2,4 GHz, 5 GHz en 6 GHz, evenals Bluetooth. Model TB570ZU voegt GSM-, WCDMA-, LTE- en 5G NR-banden toe. Raadpleeg de frequentietabel in de handleiding voor meer details. Sommige 5 GHz- en 6 GHz-banden zijn beperkt tot gebruik binnenshuis.

GEBRUIKSAANWIJZING Tab Extreme LENOVO

- Lees deze handleiding zorgvuldig door voordat u uw apparaat gebruikt. - Alle afbeeldingen en illustraties in deze handleiding zijn uitsluitend ter referentie. Het feitelijke product kan afwijken.

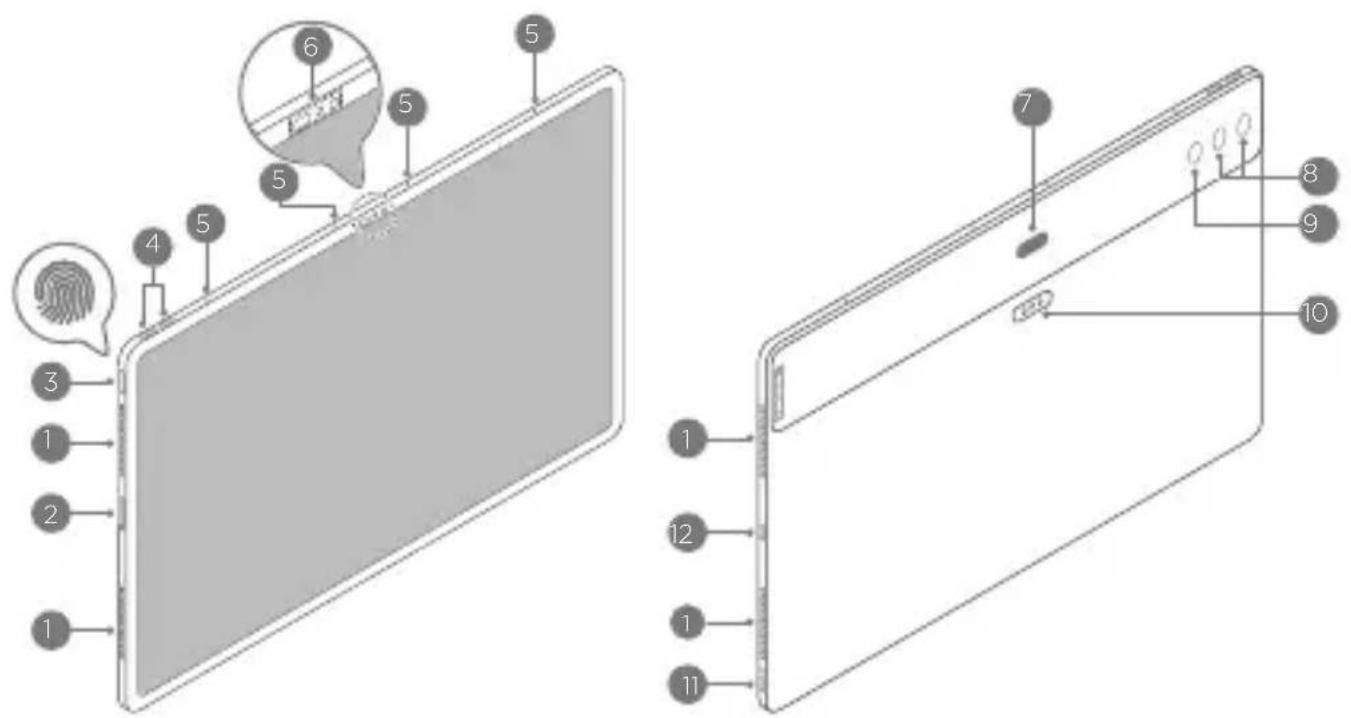

OVERZICHT

3 Aan-uitknop/Vingerafdruksensor

4 Volumeknoppen

5 Microfoons

6 Voorcamera/ Sensoren

7 Precision Pen 3 laadregio

8 Dubbele achtercamera's

9 Flitser

10 Slimme aansluiting

11 2.0-aansluiting (DP-in ondersteund)

12 1-aansluiting (DP-uit ondersteund)

Aansluiting 11 en aansluiting 12 ondersteunen beide het opladen en aansluiten van een oortelefoon.

KAARTEN INSTALLEREN

Schakel het apparaat uit voordat u een kaart plaatst of verwijdert.

TB570FU microSD

TB570ZU microSD + Nano SIM

Als u een SIM-kaart van een andere provider gebruikt, neem dan voor meer informatie contact op met de provider.

HELP EN MEER

Voor meer informatie en om de gebruikershandleiding te downloaden, gaat u naar https://support.lenovo.com.

COMPLIANCEVERKLARING VAN DE EUROPESE UNIE (EU) / VERENIGD KONINKRIJK (UK)

CE UK CA

Lenovo (Singapore) Pte. Ltd. verklaart dat het type radioapparatuur: TB570ZU, TB570FU in overeenstemming is met de EU-richtlijn voor radioapparatuur 2014/53/EU.

Lenovo (Slovakia) Ltd. verklaart dat het type radioapparatuur: TB570ZU, TB570FU voldoet aan de Britse regelgeving voor radioapparatuur SI 2017 No. 1206.

De volledige tekst van de verklaringen van conformiteit van het systeem zijn beschikbaar op: https://www.lenovo.com/us/en/compliance/eu-doc voor EU en https://www.lenovo.com/us/en/compliance/uk-doc voor UK.

Deze radioapparatuur werkt met de volgende frequentiebanden en maximaal radiofrequentievermogen:

	FrequentiebandenModelnaam	Maximaal vermogen (dBm)
TB570FU		< 20WLAN 2400 - 2483
		< 23WLAN 5150 - 5250 ↑
		< 20WLAN 5250 - 5350
		< 20WLAN 5470 - 5725
		< 14WLAN 5725 - 5850 ↑
		< 23WLAN 5925 - 6425
		< 10Bluetooth 2400 - 24
		-38,01 dBuA/m @ 10 m13,
TB570ZU		33,5GSM 900
		30,5GSM 1800
		24WCDMA B1/B5/B8
		24LTE B1/3/5/7/8/20/28
	5G NRn1/3/5/7/8/20/28/38/40/41/77/78	24
		< 20WLAN 2400 - 2483,
		< 23WLAN 5150 - 5250
		< 20WLAN 5250 - 5350
		< 20WLAN 5470 - 5725
		< 14WLAN 5725 - 5850
		< 23WLAN 5925 - 6425
		< 10Bluetooth 2400 - 248
	13,56 MHz	-34,44 dBuA/m @ 10 m

Gebruiksbeperkingen:

Gebruik van de TB570FU is beperkt tot binnenshuis in de band 5150 tot 5350 MHz en 5925 tot 6425 MHz.

Gebruik van de TB570ZU is beperkt tot binnenshuis in de band 5250 tot 5350 MHz en 5925 tot 6425 MHz.

AT	BE	BG	CH	CY	CZ	DE	DK	EE	EL	ES	FI
FR	HR	HU	IE	IS	IT	LI	LT	LU	LV	MT	NL
NO	PL	PT	RO	SE	SI	SK	TR	UK (NI)		UK

DIT APPARAAT IS CONFORM AAN DE INTERNATIONALE RICHTLIJNEN VOOR BLOOTSTELLING AAN RADIOGOLVEN.

Uw apparaat is een radiozender en -ontvanger. Het is ontworpen om de limieten voor blootstelling aan radiogolven (radiofrequente elektromagnetische velden) aanbevolen door internationale richtlijnen, niet te overschrijden. De richtlijnen werden opgesteld door een onafhankelijke wetenschappelijke organisatie (ICNIRP) en hebben een aanzienlijke veiligheidsmarge die bedoeld is om de veiligheid van alle personen, ongeacht leeftijd en gezondheid, te waarborgen. De richtlijnen betreffende blootstelling aan radiogolven maken gebruik van een meeteenheid die bekend staat als de specifieke absorptieratio, of SAR.

Bij tests voor SAR worden standaardwerkposities gebruikt, waarbij het apparaat zendt op het maximaal gecertificeerd zendvermogen op alle geteste frequentiebanden. De hoogste SAR-waarden onder de ICNIRP-richtlijnen voor uw apparaattype, worden hieronder weergegeven:

Maximale SAR voor dit type en de condities waarin deze werd vastgesteld.

EU/UK 10gSAR-limiet(2,0 W/kg)	TB570FU	Op het lichaam(0 mm)	WLAN,Bluetooth	1,590 W/kg
EU/UK 10gSAR Limiet(4,0 W/kg)		Ledemaat(0mm)	WLAN,Bluetooth	1,590 W/kg
Europa 10 gSAR-limiet(2,0 W/kg)	TB570ZU	Lichaam(0 mm)	GSM,WCDMA,LTE, 5G NR,WLAN,Bluetooth	1,542 W/kg
Europa 10 gSAR-limiet(4,0 W/kg)		Ledemaat(0 mm)	GSM,WCDMA,LTE, 5G NR,WLAN,Bluetooth	1,542 W/kg

De bovenstaande informatie is voor EU-landen en het VK. Raadpleeg het feitelijke product voor ondersteunde frequentiebanden in andere landen.

Tijdens gebruik liggen de werkelijke SAR-waarden voor uw apparaat meestal ver onder de vermelde waarden. Dit is omdat, voor doeleinden van systeemefficiëntie en om storingen op het netwerk te minimaliseren, het bedieningsvermogen van het apparaat automatisch verlaagd wordt wanneer volledig vermogen niet nodig is voor de dataverbinding. Hoe lager de vermogensuitvoer van het apparaat, hoe lager de SAR-waarde. Als u de blootstelling aan RF verder wilt reduceren, dan kunt u dit eenvoudig doen door uw gebruik te beperken of door een handsfree-set te gebruiken zodat het apparaat niet in de buurt van het lichaam komt.
