Produkttyp	Digitales Tablet
Marke	Lenovo
Modell	Tab Extreme (TB570FU / TB570ZU)
Hauptkonnektivität	Wi-Fi 6E, Bluetooth 5.x, USB-C (DP), Kopfhöreranschluss über USB-C
Mobiles Netzwerk (Modell TB570ZU)	5G NR, LTE, WCDMA, GSM
Kartensteckplatz	microSD (TB570FU) ; microSD + Nano-SIM (TB570ZU)
Kameras	Frontkamera, Dual-Rückkameras
Taschenlampe	Ja
Fingerabdrucksensor	Ja, integriert in die Ein-/Aus-Taste
Kompatibler Stift	Lenovo Precision Pen 3 (dedizierte Ladefläche)
USB-Anschluss	USB-C 2.0 (DP) und USB-C 3.2 Gen 1 (DP)
Intelligenter Anschluss	Ja, für Zubehör
Audio	Integrierte Mikrofone
Stromversorgung	Über USB-C
Sicherheit	Fingerabdrucksensor
Konformität	CE, UKCA
SAR (Körper)	Einhaltung der Grenzwerte für Funkwellenexposition (2,0 W/kg für 10 g)
Pflege	Mit einem weichen, trockenen Tuch reinigen. Scheuernde Produkte vermeiden.
Unterstützung	https://support.lenovo.com
Betriebstemperatur	Raumtemperatur, Feuchtigkeit vermeiden

Häufig gestellte Fragen - Tab Extreme LENOVO

Wie lege ich eine SIM-Karte oder eine microSD-Karte ein?

Schalten Sie das Gerät vor dem Eingriff aus. Lokalisieren Sie das Kartenfach (Markierung 2 in der Übersichtsansicht). Verwenden Sie ein Auswurfwerkzeug, um das Fach zu öffnen. Legen Sie die SIM-Karte (Modell TB570ZU) und/oder die microSD-Karte in die entsprechenden Steckplätze. Schließen Sie das Fach vorsichtig.

Wie lade ich den Precision Pen 3 Stift?

Der Stift wird kabellos geladen, wenn er in der dafür vorgesehenen Ladefläche auf der Kante des Tablets platziert wird (Markierung 7). Achten Sie auf korrekte Ausrichtung.

Wo befindet sich der Fingerabdrucksensor?

Der Fingerabdrucksensor ist in die Ein-/Aus-Taste integriert (Markierung 3). Drücken Sie leicht, um den Bildschirm einzuschalten und das Tablet zu entsperren.

Wie verwende ich die Taschenlampe?

Die Taschenlampe befindet sich auf der Rückseite des Tablets (Markierung 9). Sie können sie über die Schnelleinstellungen oder eine spezielle App aktivieren. Wischen Sie mit zwei Fingern vom oberen Bildschirmrand nach unten, um auf die Verknüpfungen zuzugreifen.

Welche USB-C-Anschlüsse sind verfügbar?

Das Tablet verfügt über zwei USB-C-Anschlüsse: einen USB-C 2.0 mit DisplayPort-Unterstützung (Markierung 11) und einen USB-C 3.2 Gen 1 ebenfalls mit DisplayPort-Unterstützung (Markierung 12). Beide können zum Laden oder zum Anschluss eines Kopfhörers verwendet werden.

Kann ich einen Kopfhörer mit diesem Tablet verwenden?

Ja, Sie können einen Kopfhörer an einen der beiden USB-C-Anschlüsse anschließen (Markierungen 11 und 12). Beide Anschlüsse unterstützen Audioausgabe. Es gibt keinen dedizierten 3,5-mm-Klinkenanschluss.

Wie setze ich das Gerät zurück?

Um das Tablet zurückzusetzen, gehen Sie zu den Systemeinstellungen und wählen Sie „Zurücksetzungsoptionen“. Wählen Sie „Alle Daten löschen“ oder „Werksreset“. Bestätigen Sie und folgen Sie den Anweisungen auf dem Bildschirm. Stellen Sie sicher, dass Sie zuvor Ihre Daten sichern.

Welchen SAR-Wert hat dieses Tablet?

Die maximalen SAR-Werte betragen 1,590 W/kg für das Modell TB570FU und 1,542 W/kg für das TB570ZU (Körper, 0 mm, 10 g). Diese Werte entsprechen den europäischen Grenzwerten von 2,0 W/kg für den Körper.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Benutzerhandbuch kann auf der Lenovo-Support-Website heruntergeladen werden: https://support.lenovo.com. Suchen Sie nach Ihrem Modell (TB570FU oder TB570ZU), um auf die Handbücher zuzugreifen.

Welche Frequenzbänder werden unterstützt?

Das Modell TB570FU unterstützt die WLAN-Bänder 2,4 GHz, 5 GHz und 6 GHz sowie Bluetooth. Das Modell TB570ZU fügt GSM-, WCDMA-, LTE- und 5G-NR-Bänder hinzu. Einzelheiten entnehmen Sie bitte der Frequenztabelle in der Anleitung. Einige 5-GHz- und 6-GHz-Bänder sind auf die Nutzung in Innenräumen beschränkt.

BEDIENUNGSANLEITUNG Tab Extreme LENOVO

• Lesen Sie diese Anleitung vor der Verwendung Ihres Geräts sorgfältig durch.
• Alle Bilder und Abbildungen in diesem Handbuch dienen nur als Referenz. Das tatsächliche Produkt kann abweichen.

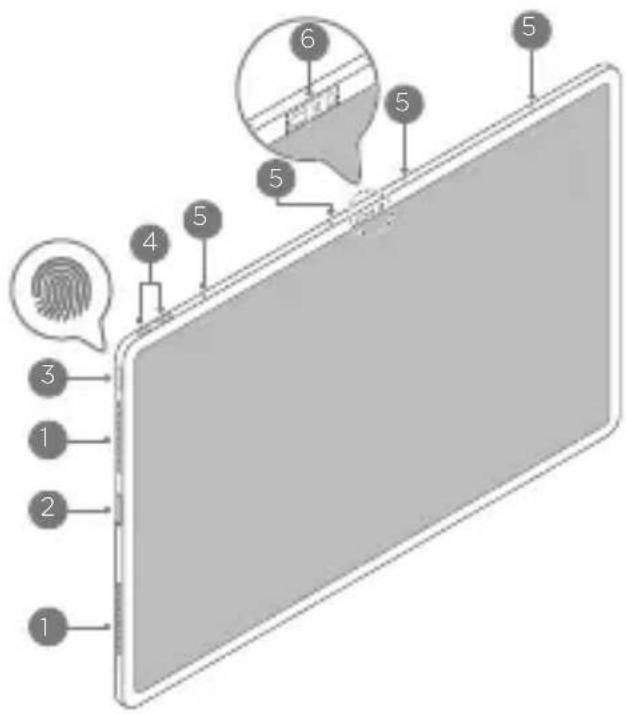

ÜBERBLICK

3 Netzschalter/Fingerabdrucksensor

4 Lautstärketasten

5 Mikrofone

6 Vordere Kamera/ Sensoren

7 Ladebereich des Precision Pen 3

8 Zwei hintere Kameras

9 Taschenlampe

10 Smart-Anschluss

USB-C 2.0-Anschluss (DP-Eingang wird unterstützt)

USB-C 3.2 12 Gen 1-Anschluss (DP-Ausgang wird unterstützt)

Anschluss 11 und Anschluss 12 unterstützen das Aufladen und Anschließen von Ohrhörern.

EINSETZEN VON KARTEN

Schalten Sie das Gerät vor dem Einsetzen oder Entfernen einer Karte aus.

TB570FU microSD

TB570ZU microSD + Nano SIM

Wenn Sie eine SIM-Karte eines Drittanbieters verwenden, wenden Sie sich für weitere Informationen an Ihren Netzbetreiber.

HILFE UND MEHR

Unter https://support.lenovo.com erhalten Sie weitere Informationen und können das Benutzerhandbuch herunterladen.

EUROPÄISCHE UNION (EU) / VEREINIGTES KÖNIGREICH (UK) KONFORMITÄTSERKLÄRUNG

CE UK CA

Lenovo (Singapore) Pte. Ltd. erklärt hiermit, dass die Funkgeräte vom Typ TB570ZU und TB570FU die EU-Funkanlagen-Richtlinie 2014/53/EU erfüllen. Lenovo (Slovakia) Ltd. erklärt hiermit, dass die Funkgerät vom Typ TB570ZU und TB570FU die UK-Funkanlagen-Richtlinie SI 2017/1206 erfüllen.

Der gesamte Wortlaut der Konformitätserklärungen des Systems sind verfügbar auf:

https://www.lenovo.com/us/en/compliance/eu-doc für EU und https://www.lenovo.com/us/en/compliance/uk-doc für UK.

Dieses Funkgerät funktioniert mit den folgenden Frequenzbereichen und maximaler Hochfrequenz:

	FrequenzbereicheModellname	Maximale Leistung (dBm)
TB570FU		< 20WLAN 2.400 - 2.483,
		< 23WLAN 5.150 - 5.250 N
		< 20WLAN 5.250 - 5.350
		< 20WLAN 5.470 - 5.725
		< 14WLAN 5.725 - 5.850 N
		< 23WLAN 5.925 - 6.425 I
		< 10Bluetooth 2.400 - 2.4
		-38,01 dBuA/m bei 10 m13
TB570ZU		33,5GSM 900
		30,5GSM 1800
		24WCDMA B1/B5/B8
		24LTE B1/3/5/7/8/20/28/38/4
	5G NRn1/3/5/7/8/20/28/38/40/41/77/78	24
		< 20WLAN 2.400 - 2.483,5
		< 23WLAN 5.150 - 5.250
		< 20WLAN 5.250 - 5.350
		< 20WLAN 5.470 - 5.725
		< 14WLAN 5.725 - 5.850
		< 23WLAN 5.925 - 6.425
		< 10Bluetooth 2.400 - 2.483,5
	13,56 MHz	-34,44 dBuA/m bei 10 m

Nutzungseinschränkungen:

Die Verwendung des TB570FU ist auf Innenräume im Band 5.150 bis 5.350 MHz und 5.925 bis 6.425 MHz beschränkt.

Die Verwendung des TB570ZU ist auf Innenräume im Band 5.250 bis 5.350 MHz und 5.925 bis 6.425 MHz beschränkt.

AT	BE	BG	CH	CY	CZ	DE	DK	EE	EL	ES	FI
FR	HR	HU	IE	IS	IT	LI	LT	LU	LV	MT	NL
NO	PL	PT	RO	SE	SI	SK	TR	UK (NI)		UK

INFORMATIONEN ZUR SPEZIFISCHEN ABSORPTIONSRATE

DAS GERÄT ENTSPRICHT DEN INTERNATIONALEN RICHTLINIEN FÜR DIE BELASTUNG DURCH FUNKWELLEN.

Das Gerät ist ein Funksender und -empfänger. Es ist so ausgelegt, dass es die in internationalen Richtlinien empfohlenen Expositionsgrenzwerte für Funkwellen (elektromagnetische Hochfrequenzfelder) nicht übersteigt. Diese Richtlinien wurden von einer unabhängigen wissenschaftlichen Organisation (ICNIRP) entwickelt und enthalten einen bedeutenden Sicherheitstoleranzwert, um die Sicherheit von Personen jeden Alters und Gesundheitszustands zu gewährleisten. Die Expositionsrichtlinien für Funkwellen verwenden eine Maßeinheit namens spezifische Absorptionsrate oder SAR.

Die SAR-Tests werden in standardmäßigen Betriebspositionen und mit der höchsten zertifizierten Sendeleistung des Geräts in allen getesteten Frequenzbereichen durchgeführt. Die höchsten SAR-Werte gemäß den ICNIRP-Richtlinien für Ihr Gerätemodell sind unten aufgeführt:

Maximaler SAR-Wert für dieses Modell und Aufzeichnungsbedingungen des Werts.

EU/UK 10g SAR-Grenzwert (2,0 W/kg)	TB570FU	Am Körper getragen (0 mm)	WLAN, Bluetooth	1,590 W/kg
EU/UK 10g SAR-Grenzwert (4,0 W/kg)		Gliedmaßen (0 mm)	WLAN, Bluetooth	1,590 W/kg
Europa 10 g SAR-Grenzwert (2,0 W/kg)	TB570ZU	Körper (0 mm)	GSM, WCDMA, LTE, 5G NR, WLAN, Bluetooth	1,542 W/kg
Europa 10 g SAR-Grenzwert (4,0 W/kg)		Gliedmaßen (0 mm)	GSM, WCDMA, LTE, 5G NR, WLAN, Bluetooth	1,542 W/kg

Die obigen Informationen gelten für EU-Länder und UK. Informationen zu den in anderen Ländern unterstützten Frequenzbereichen finden Sie am Produkt selbst.

Beim Gebrauch liegen die tatsächlichen SAR-Werte für Ihr Gerät normalerweise weit unter den angegebenen Werten. Dies liegt daran, dass aus Gründen der Systemeffizienz und zur Minderung von Störungen im Netz die Betriebsleistung Ihres Geräts automatisch gesenkt wird, wenn für die Datenverbindung nicht die volle Leistung benötigt wird. Je niedriger die Ausgangsleistung des Geräts, desto niedriger sein SAR-Wert. Wenn Sie daran interessiert sind, Ihre HF-Exposition weiter zu reduzieren, dann können Sie dies einfach durch die Einschränkung Ihrer Nutzung oder die Verwendung einer Freisprechanlage tun, um das Gerät von Ihrem Körper fernzuhalten.
