MSI GS66 - Laptop LENOVO - Gratis gebruiksaanwijzing en handleiding

Type product	Laptop
Merk	Lenovo
Model	MSI GS66
Afmetingen (B x D x H)	358,3 x 248 x 18,3~19,8 mm
Gewicht	2,1 kg
Processor	Intel® Core™ (mobiele processor, nieuwste generatie)
Geheugen	DDR4-3200, maximaal 64 GB (2 x SO-DIMM)
Opslag	2 x M.2-sleuf (PCIe SSD)
Beeldscherm	15,6" FHD/QHD/UHD (optioneel)
Grafische kaart	NVIDIA® GeForce® (discreet) + Intel® geïntegreerd
Voeding	AC-adapter 230W, 20V; 4-cellen accu
Poorten	3x USB 3.2 Gen2, 1x USB-C (DisplayPort), 1x Thunderbolt™ 4, 1x HDMI, 1x RJ-45, 1x audio combo
Draadloze connectiviteit	Wi-Fi, Bluetooth
Webcam	IR-camera, HD-resolutie
Audio	2x stereoluidsprekers
Beveiliging	TPM 2.0 (optioneel), Windows Hello gezichtsherkenning
Besturingssysteem	Windows 10/11 (ondersteund)
Toetsenbord	Volledig toetsenbord met RGB-verlichting (optioneel), snelle Fn-toetsen
Touchpad	Ingebouwd
Onderhoud en reiniging	Houd ventilatieopeningen vrij; reinig met droge, zachte doek; vermijd vloeistoffen.
Veiligheid	Houd uit de buurt van water; gebruik alleen meegeleverde adapter; niet blokkeren ventilatoren.
Onderdelen en repareerbaarheid	Neem contact op met geautoriseerde dealer voor vervanging van SSD of batterij.
Algemene informatie	Raadpleeg de officiële MSI-website voor volledige specificaties.

Veelgestelde vragen - MSI GS66 LENOVO

Hoe schakel ik de laptop in?

Druk op de aan/uit-toets aan de bovenkant van het toetsenbord. De LED brandt wit of amber, afhankelijk van de GPU-modus.

Wat moet ik doen als de laptop niet reageert?

Voer een batterijreset uit: schakel de laptop uit, verwijder de stroom, steek een paperclip in het batterijreset-opening (onderzijde) gedurende 10 seconden, sluit de stroom weer aan en schakel in.

Hoe gebruik ik de functietoetsen (F1-F12)?

Druk op FN+ESC om te schakelen tussen snelle Fn-toetsen (directe actie) en standaard Fn-combinaties. De LED op de ESC-toets geeft de modus aan.

Hoe stel ik Windows Hello gezichtsherkenning in?

Ga naar Instellingen > Accounts > Aanmeldopties. Stel eerst een wachtwoord en pincode in, klik onder Windows Hello Gezicht op Instellen en volg de instructies.

Kan ik het geheugen uitbreiden?

Ja, de laptop heeft twee SO-DIMM-sleuven en ondersteunt maximaal 64 GB DDR4-3200. Neem contact op met een geautoriseerde dealer voor installatie.

Hoe sluit ik een externe monitor aan?

Gebruik de HDMI-poort of de Thunderbolt/USB-C-poort met DisplayPort-ondersteuning. Druk op Windows-toets+P om de weergavemodus te kiezen: Alleen pc-scherm, Dupliceren, Uitbreiden of Alleen tweede scherm.

Wat betekent de amberkleurige batterij-LED?

Amberkleurig branden tijdens opladen geeft een lage batterijlading aan. Continu knipperen betekent een bijna lege batterij of een probleem; neem contact op met de service.

Hoe reinig ik de laptop?

Gebruik een zachte, droge doek. Vermijd vloeistoffen en agressieve schoonmaakmiddelen. Zorg dat ventilatieopeningen niet geblokkeerd zijn.

Welke poorten heeft de laptop?

USB 3.2 Gen2 (3x), USB-C met DisplayPort, Thunderbolt™ 4, HDMI, RJ-45, audio-combo, en een voedingsaansluiting.

Hoe pas ik de toetsenbordverlichting aan?

Gebruik de F10 (verhogen) en F11 (verlagen) toetsen. Als het toetsenbord RGB heeft, gebruik dan de SteelSeries Engine-app voor geavanceerde aanpassingen.

GEBRUIKSAANWIJZING MSI GS66 LENOVO

Gefeliciteerd met de aanschaf van dit fraai ontworpen notebook. Wij zijn er zeker van dat dit prachtige notebook u een perfecte en professionele ervaring zal bieden. Wij zijn er trots op dat dit notebook grondig is getest en gecertificeerd met onze reputatie voor onovertroffen betrouwbaarheid en klanttevredenheid.

Uitpakken

Verwijder de verpakking en controleer de inhoud zorgvuldig. Neem onmiddellijk contact op met uw leverancier als er beschadigde of ontbrekende onderdelen zijn. Bewaar de doos en verpakkingsmaterialen om eventueel later voor verzending te kunnen hergebruiken. De verpakking dient de volgende inhoud te hebben:

▶ Notebook
▶ Verkorte handleiding
▶ AC/DC adapter en netsnoer
▶ Optionele draagtas

Productoverzicht

Dit gedeelte geeft een beschrijving van de basiskenmerken van het notebook. Het zal u helpen vertrouwd te raken met dit notebook voordat u deze in gebruik neemt. De afbeeldingen die hier worden getoond dienen uitsluitend als referentie.

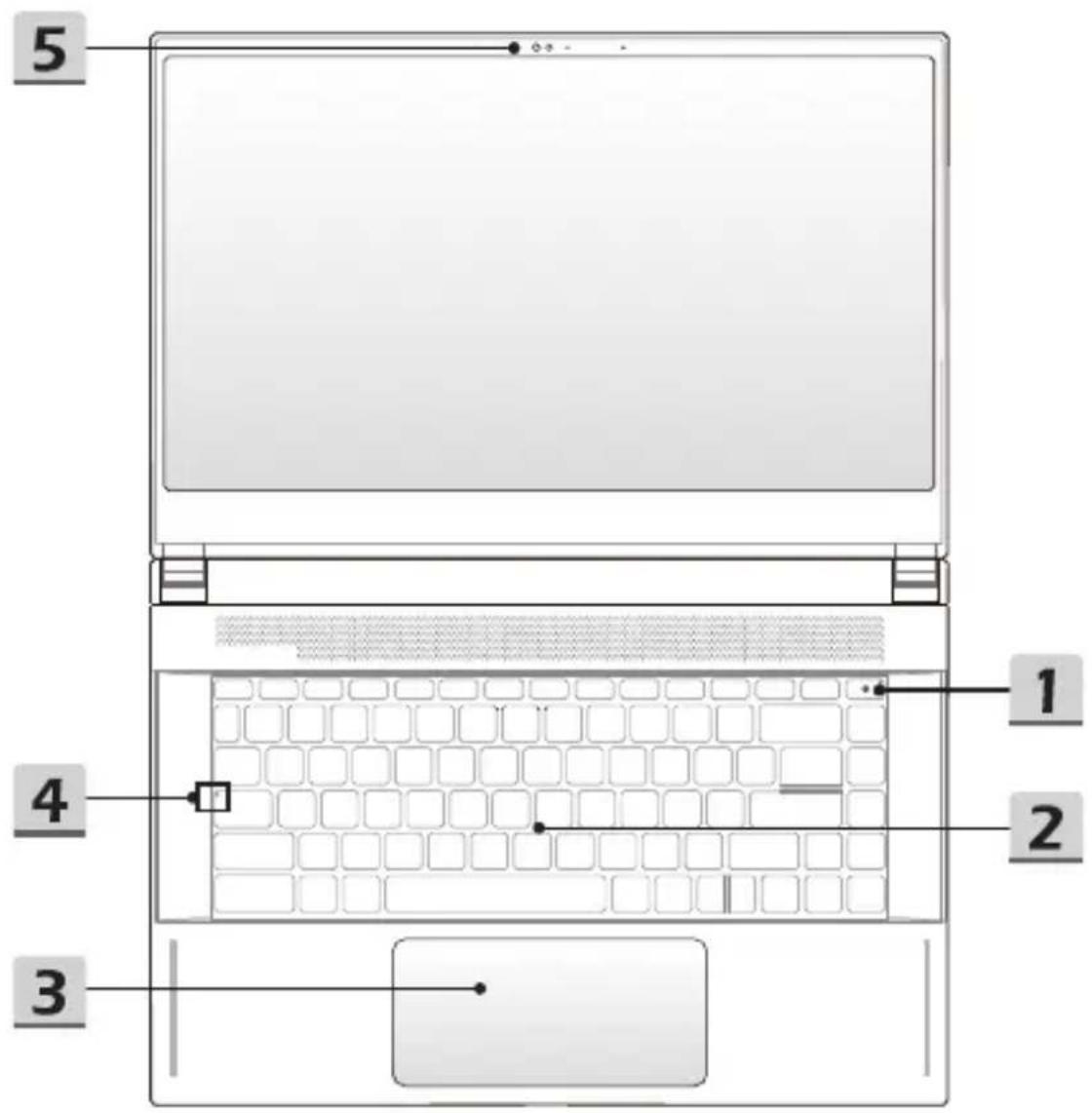

Bovenaanzicht

1. Aan/uit-toets/ Aan/uit LED/ GPU Modus LED

Aan/uit-toets

• Druk op deze toets om het notebook AAN te schakelen.
• Druk op deze toets om de computer in sleep mode te dwingen, zodra het notebook aan staat. Druk nogmaals om het apparaat uit de slaapstand te halen.
• Druk langdurig op deze toets en volg de instructies op het scherm om de notebook uit te schakelen.

Aan/uitled / GPU Mode LED

• Fel wit oplichtend op als de notebook is ingeschakeld en in de geïntegreerde GPU-modus staat.
• Brandt amber als hij in optioneel ondersteunde discrete GPU modus staat.
• LED gaat uit als het notebook in de slaapstand wordt geschakeld.
• De LED gaat uit als het notebook is uitgeschakeld.

2. Toetsenbord

Het ingebouwde toetsenbord biedt alle functies van een toetsenbord van een notebook. Raadpleeg Gebruik van het toetsenbord voor bijzonderheden.

3. Touchpad

Dit is het aanwijsapparaat van het notebook.

4. Status LED

Caps Lock

Brandt wanneer de Caps Lock-functie is ingeschakeld.

5. Webcam/ Webcam-LED/ interne microfoon

• Deze ingebouwde webcam kan worden gebruikt voor beeld, video-opname, conferencing, enz.
• De ingebouwde webcam is optioneel uitgerust met een IR-camera die infrarode gezichtsherkenningsfunctie ondersteunt. Raadpleeg Instellen Windows Hello Gezicht Login hoofdstuk 3 voor meer informatie.
• De LED-indicator voor de webcam die zich naast de webcam bevindt, knippert wanneer de webcamfunctie is geactiveerd. De LED gaat uit wanneer deze functie wordt uitgeschakeld.
• De ingebouwde microfoon werkt hetzelfde als een externe microfoon

Vooraanzicht

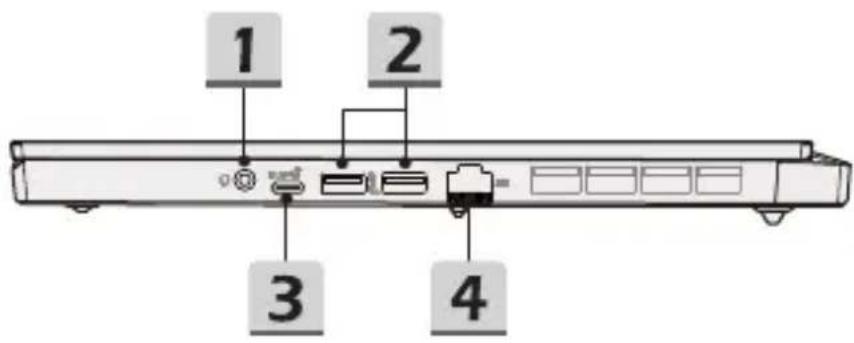

Aanzicht rechterzijde

1. Combo Audio Poort

• Een poort voor een headset, microfoon of headset met microfoon.
• De Combo Audio Poort ondersteunt 4-Pole 3,5mm headphone jack.

2. USB 3.2 Gen 2 Poort

USB 3.2 Gen 2, de SuperSpeed USB 10Gpbs, ondersteunt hoge snelheid data-overdracht voor verschillende apparaten, zoals opslagapparaten, harddrives of videocamera's.

3. USB 3.2 Gen 2 Poort (Type-C) (met DisplayPoort-functie)

USB 3.2 Gen 2, de SuperSpeed USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven, of videocamera's, en biedt meer voordelen over gegevensoverdracht met hoge snelheid. De compacte en stijlvolle USB Type C connector heeft omkeerbare aansluitingen en kabelrichting, en ondersteunt 5V/3A draagbare oplaadstroom als netstroom is aangesloten. Echter, de maximum limiet voor draagbaar stroom opladen is tot 5V/1,5A terwijl alleen DC-voeding van de batterij is aangesloten.

4. RJ-45 Connector

De Ethernet-connector, met optionele overdrachtssnelheid van 10/100/1000/2500 megabit per seconde, wordt gebruikt om een LAN-kabel te verbinden voor netwerkverbinding.

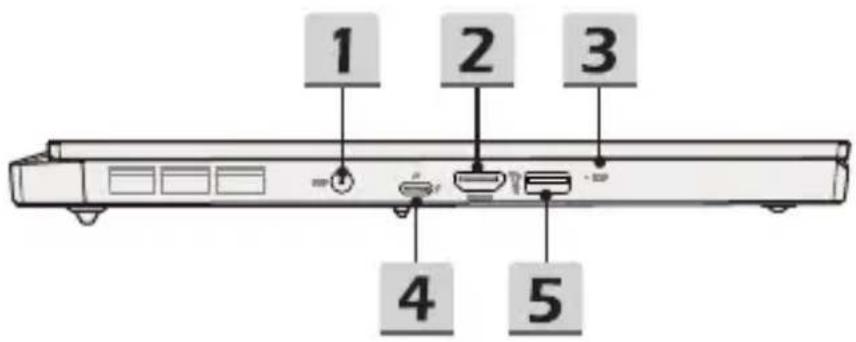

Zijaanzicht links

1. Voedingsaansluiting

Deze aansluiting dient voor de aansluiting van de wisselstroomadapter voor de stroomvoorziening van het notebook.

2. HDMI-aansluiting

HDMI (High-Definition Multimedia Interface) technologie is de leidende interface in de industrie en de-facto standaard die high-definition (HD) met ultra high-definition (UHD) apparatuur verbindt.

3. Status LED

Batterijstatus

• LED brandt wanneer de batterij wordt opgeladen.
- LED gaat amberkleurig branden als de batterij een lage energiestand heeft.
- Continu knipperen als de batterij leeg raakt. Als het probleem aanhoudt, neem dan contact op met je lokale geautoriseerde winkel of servicecentrum.
- LED van de batterij gaat uit zodra de batterij volledig is opgeladen of zodra de netadapter is ontkoppeld.

4. Thunderbolt (Type-C) poort (optioneel)

• Thunderbolt™ 4 ondersteunt USB-, PCIe-, HDMI-, DisplayPort-verbindingen; 8K display monitor output; tot 40Gbps overdrachts snelheid.
• Ondersteunt Stroomleveringsfunctie. Plug een geschikte AC/DC adapter in om stroom te leveren aan het notebook en om de accu op te laden. Neem contact op met de plaatselijke leverancier om gedetailleerde informatie.
• Ondersteunt het gebruik van een power bank om stroom te leveren aan het notebook en om de accu op te laden. Zorg ervoor dat het uitgangsvermogen voor laden van de powerbank conform is met het notebook.
• Ondersteunt maximaal tot 5V/3A draagbare stroomoutput als de adapter is aangesloten. Echter, de maximum limiet voor draagbaar stroom opladen is tot 5V/1,5A terwijl alleen DC-voeding van de batterij is aangesloten. (Volg het Intel Thunderbolt protocol en USB Stroomlevering specificaties).

5. USB 3.2 Gen 2 Poort

USB 3.2 Gen 2, de SuperSpeed USB 10Gpbs, ondersteunt hoge snelheid data-overdracht voor verschillende apparaten, zoals opslagapparaten, harddrives of videocamera's.

Aanzicht achterzijde

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

Onderzijde aanzicht

1. Batterijreset-opening

Zodra de firmware van het systeem (EC) is geügraded of het systeem blokkeert, 1) schakel het notebook uit; 2) verwijder de stroom; 3) gebruik een rechtgemaakte paperclip en plaats deze gedurende 10 sec. in dit gat; 4) verbind met stroomnetwerk; 5) schakel het notebook in.

2. Ventilator

De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator NIET blokkeert, zodat de lucht kan circuleren.

3. Stereo luidsprekers

Deze notebook is mogelijk uitgerust met ingebouwde stereoluidsprekers die een geluid van hoge kwaliteit leveren en de HD-audiotechnologie ondersteunen.

4. SSD Gleuf

Dit notebook is uitgerust met een SSD M.2 gleuf die het SSD apparaat ondersteunt met PCIe interface. Het wordt aanbevolen dat je contact opneemt met een geautoriseerde handelaar of een servicepunt voor product service.

5. SSD Gleuf

Dit notebook is uitgerust met een SSD M.2 gleuf die het SSD apparaat ondersteunt met PCIe interface. Het wordt aanbevolen dat je contact opneemt met een geautoriseerde handelaar of een servicepunt voor product service.

Gebruik van het toetsenbord

Dit notebook biedt een volledig toetsenbord. Om ervoor te zorgen dat het toetsenbord goed werkt, is het een must om de benodigde toepassing te installeren voordat u de functietoetsen gebruikt.

Gebruik de Fn-toetsen op het toetsenbord om de specifieke toepassingen of hulpmiddelen te activeren. Met deze toetsen zijn gebruikers in staat efficiënter te werken.

U vindt de Windows Logo-toets op het toetsenbord die wordt gebruikt om Windows-specifieke functies uit te voeren, zoals het openen van het menu Start en het starten van het snelmenu.

Schakel Snelle Fn Launch Toetsen in

• Dit notebook is uitgerust met een aantal Snelle Fn Launch toetsen. Elke functietoets, F2 tot F12, heeft een ingebouwde functie en is beschikbaar voor gebruik met een eenvoudige enkele druk op de knop.
• Gebruikers kunnen de Snelle Fn functietoetsen activeren of deactiveren door de FN en ESC toetsen in te drukken.
• Lees de LED indicator van de FN Vregrendeling af op de ESC toets voor de functiestatus.
  LED aan: Snelle FN Starttoetsen ingeschakeld.
  LED uit: Standaard FN combinatietoetsen ingeschakeld.

Het Gebruik van Snelle Fn Launch Toetsen

Display wisselen

De output mode van het scherm schakelen tussen LCD, externe monitor en beide.

Touchpad

De touchpad-functie in- of uitschakelen.

Webcam

• De webcam functie in- en uitschakelen.
• Webcam is uitgeschakeld onder de standaardinstellingen.

Airplane Mode

De vliegtuigmodus in- en uitschakelen.

Dradenkruis functie

• Dradenkruis functie in- en uitschakelen, geleverd door Ware Kleuren toepassing.
• Om deze functie te gebruiken is het vereist om Ware Kleuren te installeren.

	MSI CenterOp dit notebook kan met een veelzijdig hulpmiddel, het MSI Center, worden geïnstalleerd. Dit is een handige en efficiënte oplossing om te multi-tasken.Gebruik deze toets om de MSI Center toepassing te gebruiken.
	Cooler BoostMaximaliseer met deze knop de snelheid van de ventilator voor de koeling van het notebook.
	SSE (SteelSeries Engine)Dit notebook kan met een unieke toetsenbord manager-toepassing, SSE (SteelSeries Engine), zijn voorgeïnstalleerd Met deze applicatie kunnen gebruikers beschikken over verschillende combinaties van toetsenbord sneltoetsen afzonderlijk gedefinieerd voor specifieke toepassingen.SSE-functie is alleen beschikbaar op het notebook als deze is uitgerust met een RGB verlicht toetsenbord.Gebruik deze knop herhaaldelijk om te schakelen tussen toetsenbord configuraties.
[IMAGE]	Achtergrondlicht Toetsenbord LED InstellingenF10: Verhoog de helderheid van de toetsenbordverlichting LEDs.F11: Verlaag de helderheid van het toetsenbordverlichting LEDs.
	SchermopnamePlaats een schermopname op het klembord, vervolgens kan het worden geplakt in een bewerkingsprogramma.

Het geluidsniveau van de luidspreker instellen

Verhoog met beide toetsen het volume van de ingebouwde speaker.

Verlaag met beide toetsen het volume van de ingebouwde speaker.

Demp met beide toetsen het volume van de ingebouwde speaker.

De helderheid van het scherm instellen

Verhoog met beide toetsen de LCD-helderheid.

Verlaag met beide toetsen de LCD-helderheid.

Meerdere schermen gebruiken

Als gebruikers een extra monitor op het notebook aansluiten, zal het systeem automatisch de aangesloten monitor detecteren. Gebruikers kunnen de instellingen van het scherm aanpassen.

• De monitor op het notebook aansluiten.
- De Windows-toets en ingedrukt houden en vervolgens op [P] toets drukken om [Project] te openen.
- Kies hoe u wilt dat uw scherm wordt getoond op het tweede scherm van de beschikbare keuzes, alleen pc-scherm, duplicaat, extend, en alleen tweede scherm.

Toepassing: True Color (optioneel)

Mogelijk is op deze notebook vooraf de toepassing True Color geïnstalleerd.

Gebruikers kunnen met deze toepassing diverse kleurinstellingen kiezen voor de beste weergavebeleving.

True Color

• Start met beide toetsen de True Color toepassing.

Ware kleuren (True Colors) selecteren

• Verander verschillende weergavemodi met beide toetsen.

Specifications

De hier genoemde specificaties zijn ter referentie en kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Ga naar de officiële MSI-website op www.msi.com of neem contact op met de plaatselijke handelaars voor informatie over de juiste specificaties van het gekochte product.

Fysieke eigenschappen
Afmetingen 358,3 (W) x 248 (D) x 18,3~19,8 (H) mm
Gewicht 2,1 kg
CPU
Pakket BGA
Mobiele Processor De nieuwste Intel	® CoreTM Processor Familie
Core Chip
PCH Intel	® 500 serie
Geheugen
Technologie DDR4, 3200
Geheugen 2 x SO-DIMM gleuven
Maximum Tot 64GB
Voeding
AC/DC Adapter	1 x 230W, 20VVoeding: 100-240V~, 50/60HzVermogen: 20V ==, 11,5A
Accu 4-cellenbatterij
RTC Batterij Ja
Opslag
SSD 2 x M.2 gleuf, ondersteunt PCIe SSD apparaat
I/O poort
USB	3 x USB 3.2 Gen 21 x USB 3.2 Gen 2 Type-C (met DisplayPort functie)(optioneel)
ThunderboltTM 4(optioneel)	1 x USB Type-PCle, HDMI, DisplayPort verbinding optioneel ondersteund8K display monitor outputTot 40Gbps overdrachtsnelheidOndersteunt StroomleveringsfunctieOndersteunt maximaal 5V/3A of 5V/1,5A draagbare stroomoutput als AC of DC stroom is aangesloten.
Audio 1 x Mic-in/ hoofdtelefoon-uit combo
Video 1 x HDMI
LAN 1 x RJ-45
Communicatiepoort
LAN Ondersteund
Draadloze LAN Ondersteund
Bluetooth Ondersteund
Beeld
LCD Type (optioneel) 15,6" FHD/ QHD/ UHD LED paneel
Touchscreen (optioneel) 10-point multi-touch screen monitor optioneel ondersteund
Video
Grafische kaart	NVIDIA® GeForce® afzonderlijke videokaart met ondersteuning voor NVIDIA® OptimusTMDe nieuwste Intel® geïntegreerde grafische kaar
VRAM GDDR6, op grond van GPU-structuur
Webcam
Type IR camera
Resolutie HD
Audio
Ingebouwde luidsprekers	2 x stereo speakers

Beveiliging

Trusted Platform Module (optioneel)

TPM 2.0 is een op hardware gebaseerde versleutelingsapparaat dat samenwerkt met software metingen om een geavanceerdere en veiligere gegevensbeveiliging te vormen.TPM-functionaliteiten kunnen worden ingeschakeld in de BIOS instellingen waar van toepassing.Met professionele Windows-versies is BitLocker de standaard console verkrijgbaar voor TPM communicaties voor gegevensversleuteling.

Hoe Stel je Windows Hallo Gezicht Login in (optioneel)

Windows Hallo is een meer veilige, persoonlijke manier om direct toegang te krijgen tot uw Windows 10 apparaten met behulp van vingerafdrukken of gezichtsherkenning. De functie vereist een vingerafdruklezer of een infrarood camera die het ondersteunt. Zodra u alles hebt ingesteld, kun u inloggen met een korte veeg ("swipe") of een oogopslag.

Volg de onderstaande instructies om in te loggen met een blik. U moet een wachtwoord en pincode instellen voordat u Windows kunt gebruiken.

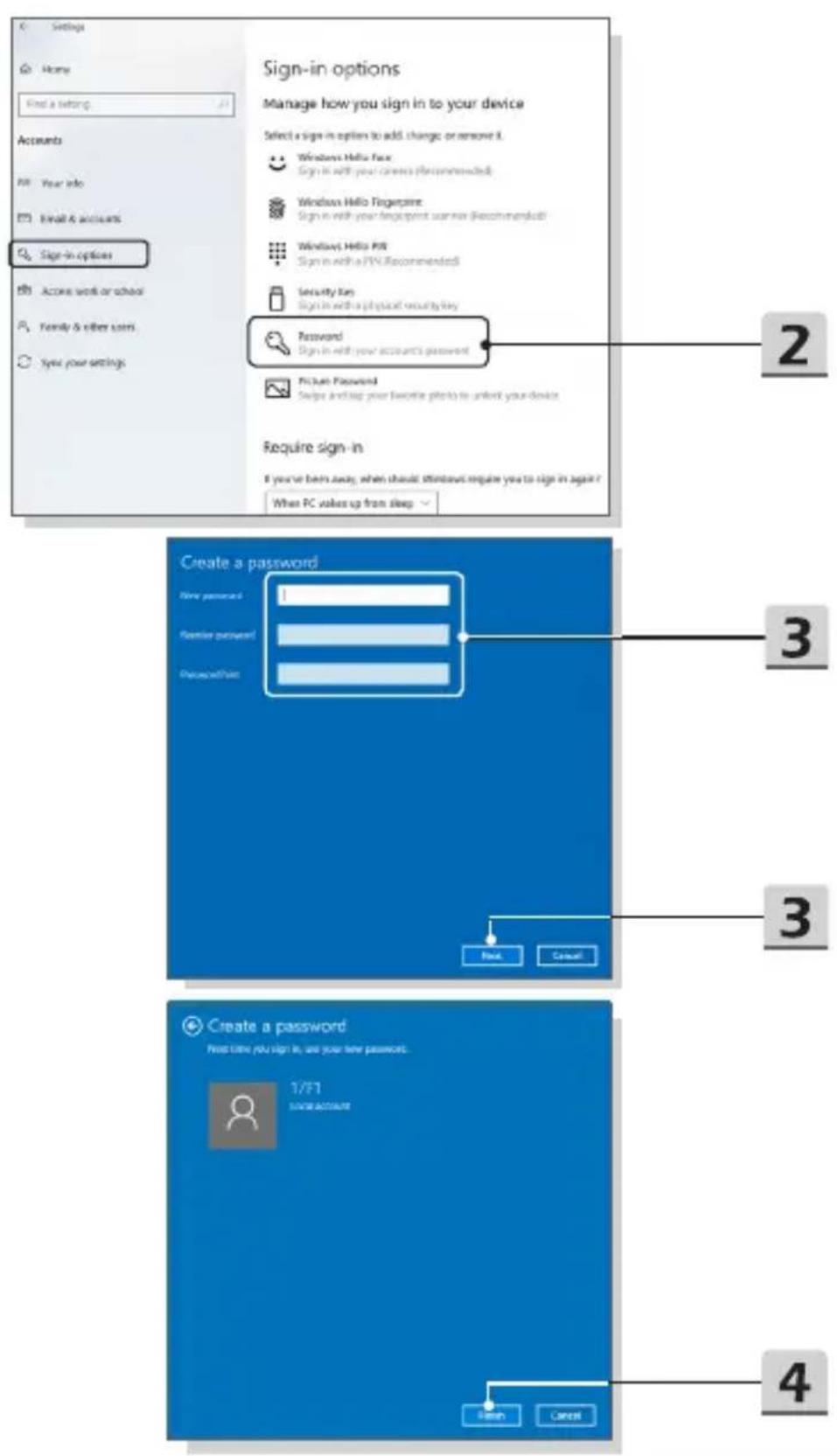

Maak een wachtwoord aan

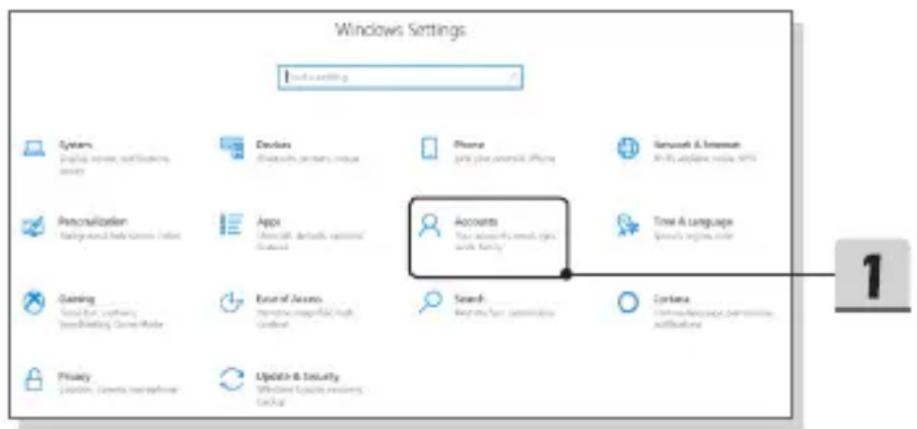

1. Open Instellingen, zoek en klik op [Accounts].
2. Zoek [Aanmeldopties] in het Accounts selectiemenu, en klik op [Wachtwoord] in Aanmeldopties.
3. Volg de instructie op het scherm om een nieuw wachtwoord aan te maken.
4. Klik op [Voltooien] om te sluiten.
5. Sla dit gedeelte over, als het instellen van een wachtwword is gelukt.

Stel een PIN-code in

1. Klik in Aanmeldopties op [Windows Hallo PIN].
2. Klik op [Toevoegen] om verder te gaan.
3. Mogelijk wordt u gevraagd uw account met het wachtwoord te verifiëren. Stel een nieuwe PIN in en druk opnieuw op enter om te bevestigen; klik op [OK] om te sluiten.

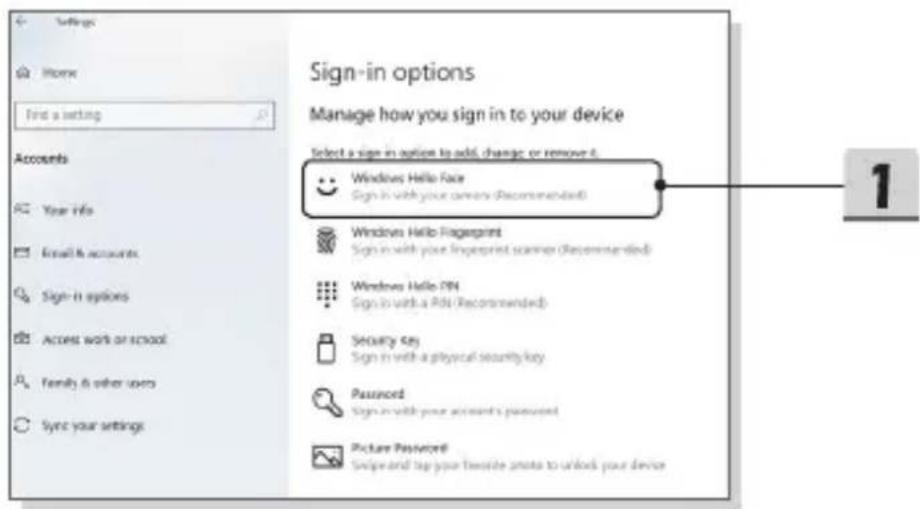

Stel aanmelden met gezichtsherkenning in met IR Camera

1. In de Aanmeldopties klikt u op de [Instelling] knop onder [Windows Hello Gezicht].
2. Volg de Windows Hallo instelling wizards; Klik op de [Begin] toets.
3. Plaats uw gezicht midden in het frame dat op het scherm verschijnt. De camera zal uw gezicht registreren.
4. Voltooi de instelling Als je een bril draagt tijdens de gezichtsherkenning, klik op [verbeter herkenning] om opnieuw door het instellen te gaan zonder de bril. Dit helpt het systeem om jou op beide manieren te herkennen. Klik op [Verwijder] om het instellen van de gezicht login te annuleren.
