Producttype	Crosstrainer
Merk	Christopeit
Model	AX 7000
Afmetingen (L x B x H)	120 x 60 x 163 cm
Gewicht product	40 kg
Maximaal gebruikersgewicht	150 kg
Voeding	Netadapter 6V DC / 1 A (230V~ / 50Hz)
Draaimassa (vliegwiel)	Ongeveer 8 kg
Weerstand	24 niveaus, gemotoriseerde afstelling
Trainingsprogramma's	Handmatig, 10 fitniss, 5 aanpasbaar (U1-U5), 1 watt (30-350 W), 4 hartfrequentieprogramma's (55%, 75%, 95% max HF en vrije doel)
Display	Digital display: tijd, snelheid, afstand, calorieën, hartslag, watts, herstel
Hartslagmeting	Aanraaksensoren op het vaste handvat
Pedalen afstelling	3 standen (verstelbare voetschalen)
Herstelfunctie (Fittnesstest)	Ja, beoordeling van F1.0 tot F6.0
Smartphone/tablet compatibiliteit	Ingebouwde houder
Transport	Wieltjes aan de voorste voet
Stabiliteit	Achterste voeten hoogteverstelbaar (compensatie van oneffenheden)
Classificatie	Huishoudelijk gebruik (klasse HA volgens EN ISO 20957-1 en -9)
Montagetijd	Ongeveer 50 minuten
Onderhoud	Reiniging met vochtige doek; schroeven controleren om de 50 uur; assen smeren om de 100 uur
Onderdelen	Verkrijgbaar via www.christopeit-service.de (bestelnummer 1908)

Veelgestelde vragen - AX 7000 Christopeit

Wat is de voedingsspanning en hoe sluit ik het apparaat aan?

Het apparaat werkt met een netadapter 6V DC / 1 A. Sluit de adapter aan op een stopcontact 230V~ / 50Hz en sluit de stekker aan op de aansluiting aan de achterkant van de behuizing. Als de computer niet aangaat, controleer dan de verbinding en of het stopcontact onder spanning staat.

Hoe stel ik de weerstand in tijdens de training?

De weerstand wordt ingesteld met de toetsen + en - op de computer. Er zijn 24 niveaus beschikbaar. U kunt de weerstand op elk moment wijzigen, zelfs tijdens een programma. Hoe hoger het niveau, hoe groter de inspanning.

Hoe meet ik mijn hartslag?

Plaats uw handen op de metalen sensoren van het vaste handvat. De handpalmen moeten gelijktijdig contact maken met normale druk. Het hartslagdisplay wordt geactiveerd en een hart knippert. Let op: deze meting is indicatief; voor meer precisie, gebruik een externe borstband.

Wat betekent de foutcode E1?

De code E1 duidt op een bedradingsprobleem. Controleer alle verbindingen, met name de stekkers van de computer en de verbindingskabel. Nadat u alles goed hebt aangesloten, houdt u de toets Start/Stop 2 seconden ingedrukt om het systeem te resetten.

Hoe verplaats ik het apparaat?

Het apparaat is uitgerust met transportwieltjes op de voorste voet. Til de achterste voet iets op en duw het apparaat naar de gewenste bestemming. Zorg ervoor dat de vloer vrij is en dat de wieltjes geen obstakels tegenkomen.

Wat is het maximale ondersteunde gewicht?

Het maximale gebruikersgewicht is 150 kg. Overschrijd deze limiet niet om de veiligheid en duurzaamheid van het apparaat te waarborgen.

Hoe reinig en onderhoud ik de crosstrainer?

Gebruik een vochtige doek om de oppervlakken te reinigen. Gebruik nooit agressieve producten (benzine, thinner). Veeg na gebruik het zweet weg. Controleer elke 50 gebruiksuren de schroeven. Smeer elke 100 uur de assen van de voor- en achtervoeten en de handgreepassen met spuitolie.

Hoe kies ik het juiste trainingsprogramma?

Het apparaat biedt verschillende programma's: handmatig (vrije instelling), fitness (10 automatische profielen), aangepast (U1-U5), watt (vasthouden van een constant vermogen onafhankelijk van snelheid), en hartfrequentie (vasthouden van een percentage van uw maximale HF). Om te beginnen, gebruik het handmatige programma met een lage weerstand gedurende 10-15 minuten.

Hoe interpreteer ik de hersteltest (Fitnessnote)?

Na een training drukt u op de toets Test en houdt u uw handen op de sensoren. De computer meet de daling van uw hartslag in 60 seconden. Hoe dichter de beoordeling bij F1.0 (beste cijfer) ligt, hoe beter uw conditie. Het Duitse schoolcijfersysteem wordt gebruikt (F1.0 = uitstekend, F6.0 = onvoldoende).

Waar vind ik de reserveonderdelen?

Alle reserveonderdelen zijn vermeld onder bestelnummer 1908. U kunt ze bestellen via de website www.christopeit-service.de. Voor vragen kunt u contact opnemen met de klantenservice van Christopeit.

GEBRUIKSAANWIJZING AX 7000 Christopeit

Montage- en bedieningshandleiding voor Bestellnummer 1908

RU

1. Belangrijke aanbevelingen en veiligheidsinstructies pagina 43
2. Montagehandleiding met explosietekeningen pagina 44 - 47 Opstappen, Gebruiken en Afstappen
3. Watt tafel pagina 48
4. Handleiding bij de computer-fixes pagina 49 - 52 Reiniging, onderhoud en opslag
5. Trainingshandleiding-warming-up oefeningen pagina 53
6. Stuklijst-reserveonderdelenlijst, pagina 54 - 56 Technische specificatie
7. Overzicht van de losse delen pagina 71

Geachte klant

Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies en aanwijzingen uit deze montage- en bedieningshandleiding in acht en volg deze op.

Bij eventuele vragen kunt u natuurlijk altijd contact met ons opnemen.

Met vriendelijke groeten, Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Belangrijke aanbevelingen en veiligheidsinstructies

Onze producten werden in principe door de gecontroleerd en voldoen bijgevolg aan de actuele, hoogste veiligheidsnorm. Dit feit impliciert echter niet dat de hierna volgende beginselen niet strikt in acht genomen moeten worden.

1. Het toestel nauwkeurig in overeenstemming met de montage-instructies opbouwen en uitsluitend de voor de opbouw van het toestel bijgevoegde, specifiek voor het toestel bestemde onderdelen gebruiken. Vóór de eigenlijke opbouw de volledigheid van de levering aan de hand van de leveringsnota en de volledigheid van de kartonnen verpakking aan de hand van de montage staps van de montage-instructies en van de gebruiksaanwijzing controleren.

2. Vooraleer het toestel voor het eerst gebruikt wordt en met regelmatige tussentijden nakijken of alle schroeven, moeren en overige verbindingen vast zitten, opdat een veilige operationele toestand gewaarborgd is.

3. Het toestel op een droge, effen plaats installeren en het toestel tegen vochtigheid en vocht beschermen. Oneffenheden van de vloer dienen door gepaste maatregelen op de vloer en, voor zover beschikbaar bij dit toestel, door daarvoor bestemde, regelbare onderdelen van het toestel geneutraliseerd te worden. Het contact met vochtigheid en vocht dient uitgesloten te worden.

4. Voor zover de opstellingsplaats in het bijzonder tegen drukplaatsen, verontreiniging en dergelijke beschermd moet worden, een geschikt, slipvrij support (bijvoorbeeld rubberen mat, houten plaat of dergelijke) onder het toestel leggen.

5. Vóór het begin van de training alle voorwerpen binnen een omtrek van 2 meter rond het toestel verwijderen.

6. Voor de reiniging van het toestel geen agressieve reinigingsmiddelen gebruiken. Voor de opbouw en voor eventuele herstellingen uitsluitend het respectievelijk bijgeleverde of geschikte, eigen gereedschap gebruiken. Residu door het lassen aan het toestel dient onmiddellijk verwijderd te worden zodra de training beëindigd werd.

7. Waarschuwing: In geval van een ondeskundige en bovenmatige training zijn nadelige gevolgen voor de gezondheid mogelijk. Vóór het begin van een doelgerichte training dient daarom een geschikte geneesheer te worden geraadpleegd. Deze geneesheer kan bepalen, aan welke maximale belasting (impulsie, watt, duur van de training enz.) men zich mag blootstellen, en kan nauwkeurige inlichtingen met betrekking tot een correcte lichaamshouding bij de training, de doelstellingen van de training en de voeding geven. Er mag niet na uitgebreide maaltijden getraind worden.

8. Met het toestel slechts trainen wanneer het foutloos functioneert. Voor eventuele herstellingen uitsluitend van originele reserveonderdelen gebruik maken. Waarschuwing: Vervang versleten onderdelen onmiddellijk en gebruik het apparaat niet zolang het niet gerepareerd is.

9. Bij de instelling van verstelbare onderdelen op respectievelijk de correcte positie of de gemarkeerde, maximale instelpositie alsook op een reglementair voorgeschreven positie letten.

10. Voor zover in de gebruiksaanwijzing niet anders beschreven, mag het toestel met het oog op de training uitsluitend door één persoon gebruikt worden. De totale uitoefening tijd mag nit hoger dan 60 min/dagelijks.

11. Er moeten trainingskledij en schoenen gedragen worden, die voor een fitnesstraining met het toestel geschikt zijn. De kleding moet zodanig zijn, dat deze omwille van de vorm (bijvoorbeeld lengte) ervan tijdens de training niet kan blijven hangen. De trainingschoenen moeten in overeenstemming met het trainingstoestel gekozen worden, uw voeten in principe een vaste passing geven en een slipvrije zool hebben.

12. Waarschuwing: Wanneer duizeligheid, misselijkheid, borstpijn en andere abnormale symptomen ondervonden worden, de training vroegtijdig beëindigen en u tot een geschikte geneesheer wenden.

13. Over het algemeen geldt dat sporttoestellen geen speelgoed zijn. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, indien geschikt toezicht of gedetailleerde instructies voor veilig gebruik van het apparaat, alsmede het opleiden van eventueel bijbehorende gevaren werd begrepen, Kinderen mogen niet spelen met het huis sportartikelen. Schoonmaak en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht. Het gebruik van het toestel door kinderen zonder toezicht dient door gepaste maatregelen te worden uitgesloten.

14. Dit apparaat mag alleen worden gebruikt met de meegeleverde voedingseenheid.

15. Er dient op gelet te worden dat de trainer en andere personen zich nooi met één of ander lichaamsdeel binnen het bereik van nog in beweging zijnde onderdelen begeven of bevinden.

16. Dit produkt kan aan het einde van de levensduur niet via het gewone huisafval worden afgevoerd, maar dient naar een verzamelpunt voor recycling electrische apparaten gebracht te worden. Het symbool op het produkt, de gebruiksaanwijzing, of de verpakking wijst u daarop.

De grondstoffen zijn volgens hun kenmerken verwerkbaar. Met de verwerking, van deze oude apparaten, doet u een bijdrage aan de bescherming van ons milieu Vraagt u bij de gemeente naar de desbetreffende verwerkingsplaats.

1. De verpakkingsmaterialen, lege batterijen en onderdelen van het toestel omwille van het milieu niet samen met het huishoudelijk afval evacueren, maar in daarvoor bestemde opslagtanks werpen of op geschikte inzamelpunten afgeven.

2. Voor de snelheidsafhankelijke modus kan het weerstandsniveau handmatig worden ingesteld en de wisselingen in energie zijn afhankelijk van de trapsnelheid. Voor snelheids-onafhankelijke modus, kan de gebruiker de gewenste

Energieconsumptie in Watt selecteren, dan zal een constant energieniveau worden aangehouden met verschillende weerstandsniveau's, die automatisch door het systeem worden bepaald. Dit is onafhankelijk van de trapsnelheid.

1. Het toestel is met een 32-trappige weerstandsinstelling uitgerust. Deze maakt respectievelijk een verlaging en een verhoging van de remweerstand en daardoor van de trainingsbelasting mogelijk. Darbij leidt het draaien van de instelknop van de weerstandsinstelling in de richting van niveau 1 tot een verlaging van de remweerstand en daardoor van de trainingsbelasting. Het draaien van de instelknop van de weerstandsinstelling in de richting van niveau 24 leidt tot een verhoging van de remweerstand en daardoor van de trainingsbelasting.

2. Dit toestel werd conform de DIN EN ISO 20957-1/2014 en EN ISO 20957-9:2016 „H, A“ gekeurd en gecertificeerd. De toegelaten maximale belasting (= lichaamsgewicht) werd op 150 kg bepaald. De classificatie HA betekent dat deze fiets exclusief voor thuisgebruik is ontworpen en met een goede accuratiekwalificatie, de afwijking in energieconsumptie onder de 50W ligt binnen ±5W en bedraagt boven de 50W maximaal ±10%. De computer is gekeurd en gecertificeerd en in overeenstemming is met het EMC-richtlijn (2014/30/EU).

3. De montage- en bedieningsinstructies worden als onderdeel van het product beschouwd. Deze documentatie moet worden met gegeven bij het verkopen of doorgeven van het product.

Montagehandleiding

Neem alle losse onderdelen uit de verpakking, leg deze op de grond en bruto controleer aan de hand van de montageen staps of alle onderdelen aanwezig zijn. Hierbij moet er op worden gelet dat een aantal onderdelen rechtstreeks met het onderstel zijn verbonden en voorgemonteerd zijn. Bovendien zijn enkele andere losse delen ook al tot eenheden samengevoegd. Hierdoor kunt het apparaat gemakkelijker en sneller monteren. Montage tijd: 50 min.

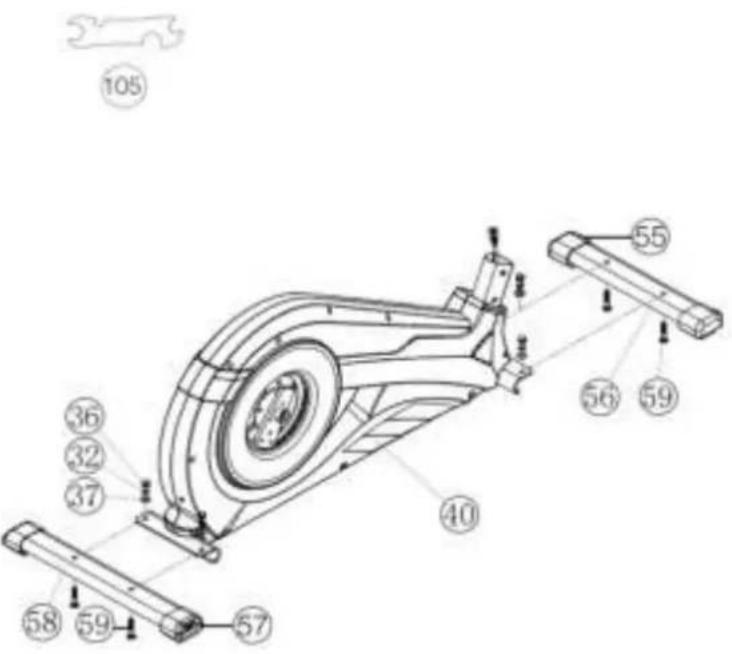

Stap 1:

Montage van de voorste en van de achterste voet (56+58).

1. Breng de voorste voet (56), gemonteerd met voetafdekkingen met transportrol (55) op het frame (40) en schroef hem vast door middel van de de slotschroeven M8x45 (59), onderlegplaatjes (37), veerringen (32) en dop moeren (36).
2. Breng de achterste voet (58) gemonteerd met voetafdekkingen met hoogtecompensatie (57) op het frame (40) en schroef hem vast door middel van de de slotschroeven (59), onderlegplaatjes (37), veerringen (32) en dop moeren (36). De voetafdekkingen met hoogtecompensatie (57) zijn voorzien om het toestel in geval van oneffenheden te stabiliseren.

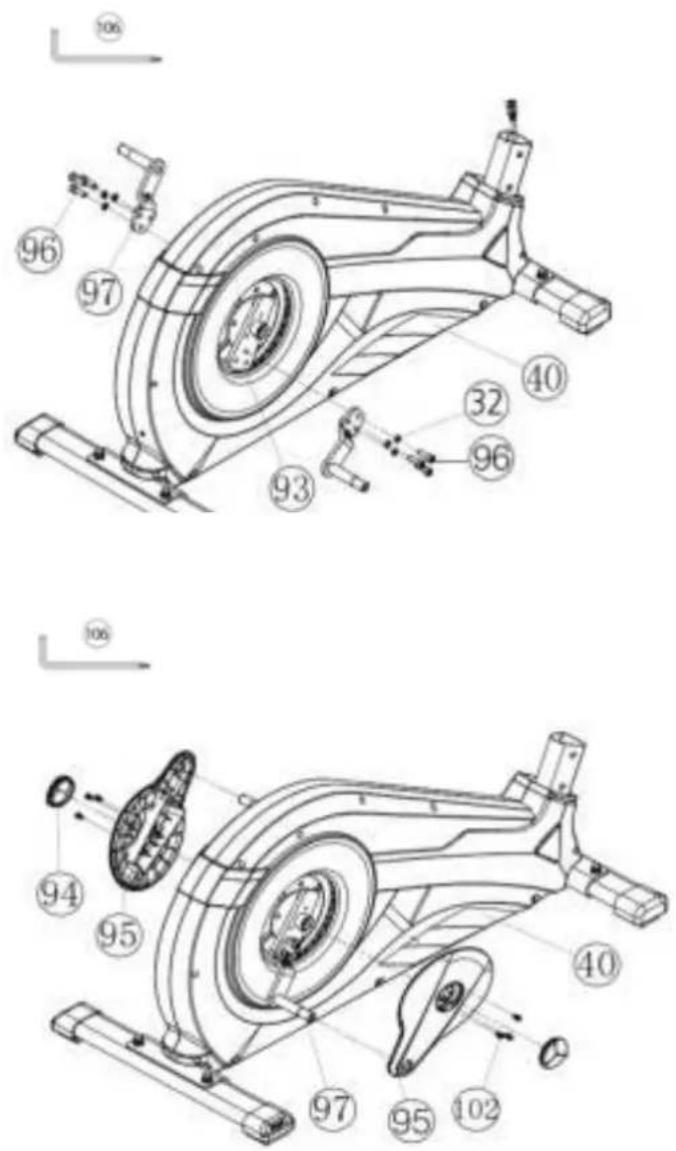

Stap 2:

Montage van de pedalkruk (97) en de Pedaalkrukbekleding (95).

1. Breng de pedaalkruk (97) op het pedaalkruk opname (93) en schroef hem vast door middel van de de schroeven M8x20 (96) en veerringen (32).
2. Steek de Pedaalkrukbekleding (95) op het pedaalkruk (97) en schroef hem vast door middel van de de schroeven M5x15 (102).
3. Installeer de eindkappen (94) aan de pedaalkrukbekleding (95).

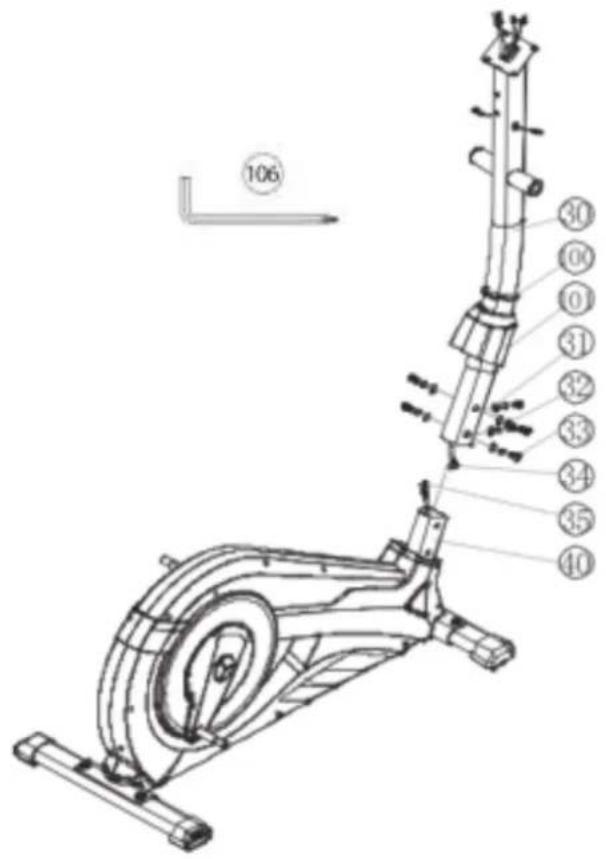

Stap 3: Verbinding van de stuursteunbuis (30) met het basisframe (40).

1. De schroeven M8x20 (33) en telkens onderlegplaatjes (31), veerringen (32) binnen handbereik naast het voorste deel van het frame (40) leggen.
2. Schuiv de rubberen ring (100) en de bekleiding voor steunbuis (101) of het steunbuis (30).
3. Breng de steunbuis (30) naar het basisframe (40) en verbind de stekkers van de stelmotor kabel (35) en verbindingskabel (34) met elkaar.
4. Schuif de steunbuis (30) op het basisframe (40) - let erop dat er geen kabelverbinding gekneld geraakt. Speld op iedere schroef (33) een veerring (32) en een onderlegplaatje (31) en schroef de steunbuis (30) an de basis frame (40) stevig vast.
5. Schuiv de bekleiding for steunbuis (101) en de ruberen ring (100) in positie.

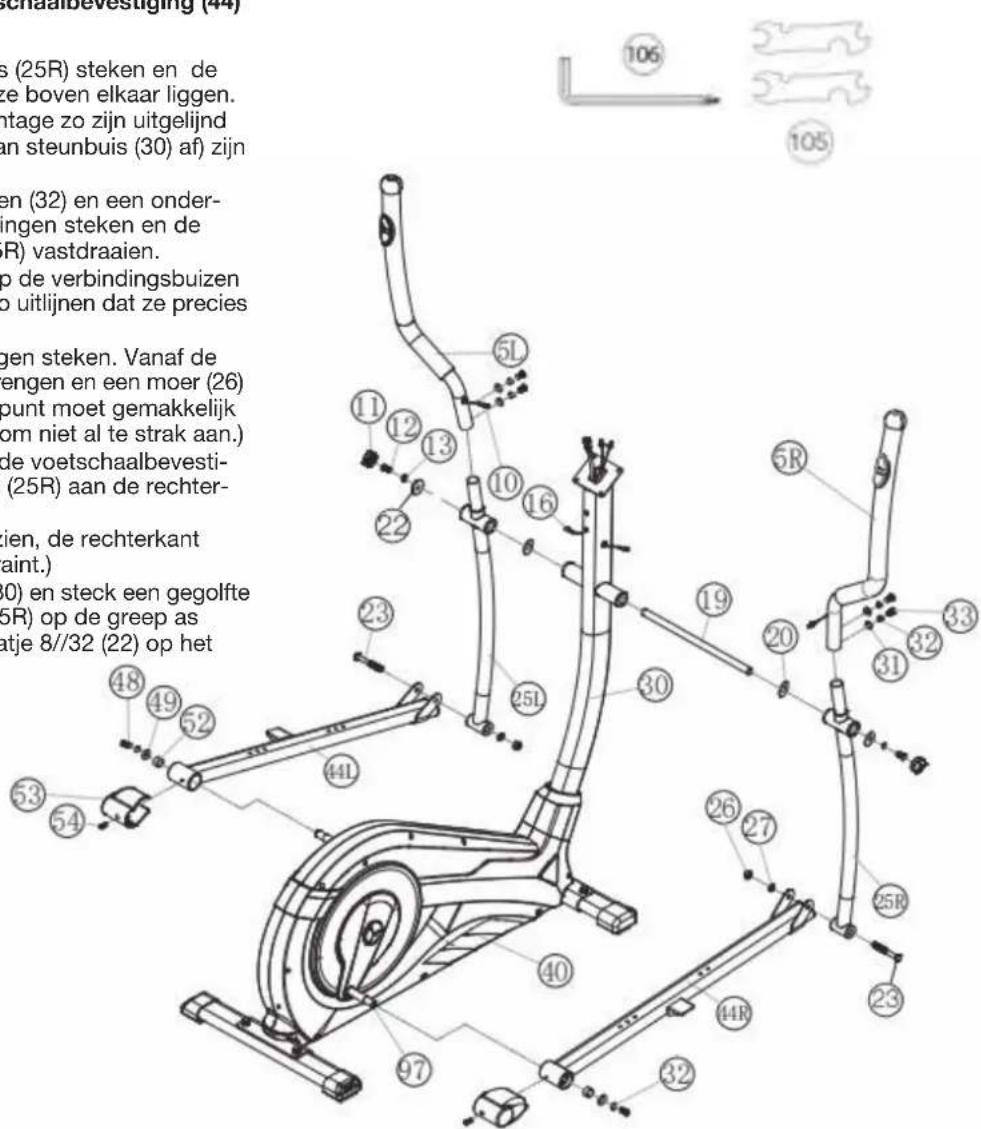

Stap 4: Montage van de greepbuizen (5), de voetschaalbevestiging (44) en de verbindingsbuizen (25).

1. De greepbuis (5R) op de verbindingsbuis (25R) steken en de openingen in de buizen zo uitlijenen dat ze boven elkaar liggen.
   (Let op! De greepbuizen moeten na de montage zo zijn uitgelijnd dat de bovenste uiteinden naar buiten (van steunbuis (30) af) zijn gebogen.
2. Elke schroef M8x20 (33) met een verringen (32) en een onderlegplatjes (31) voorzien en door de openingen steken en de greepbuis (5R) op de verbindingsbuis (25R) vastdraaien.
3. De rechter voetschaalbevestiging (44R) op de verbindingsbuizen (25R) steken. De openingen in de delen zo uitlijnen dat ze precies boven elkaar liggen.
4. De schroev M8x78 (23) door de openingen steken. Vanaf de andere kant een onderlegplatje (27) aanbrengen en een moer (26) insteken en vastdraaien. (Dit verbindingspunt moet gemakkelijk kunnen bewegen. Draai de schroef daarom niet al te strak aan.)
5. De voorgemonteerde unit bestaande uit de voetschaalbevestiging rechts (44R) en een verbindingsbuis (25R) aan de rechterzijde van het basisframe (40) leggen.
   (Let op! Rechts is vanuit de kijkrichting gezien, de rechterkant wanneer men op het apparaat staat en traint.)
6. Schuif de greep as (19) in het steunbuis (30) en steck een gegolfte schijf (20) en de rechter verbindingsbuis (25R) op de greep as (19). Een veerring (32) en een onderlegplatie 8//32 (22) op het
   zeskantschroef M8x20 (12) aanbrengen, opdraaien en stevig vastdraaien.
7. De houder voor de voetschalenbevestigings (44R) op de pedaalkruk (97) steken en met de afstandstuk (52), schroef M8x20 (48), onderlegplatje 8//20 (49) en veerring (32) vastschroeven.
8. De linker voetschaalbevestiging (44L) en de verbindingsbuizen (25L) zoals onder 1 en 7 beschreven aan monteren.
9. Verbind de stekker van de pols verbindings kabel (16) met de polskabel (10) en plaats the schroevkap (11) aan de schroev (12).

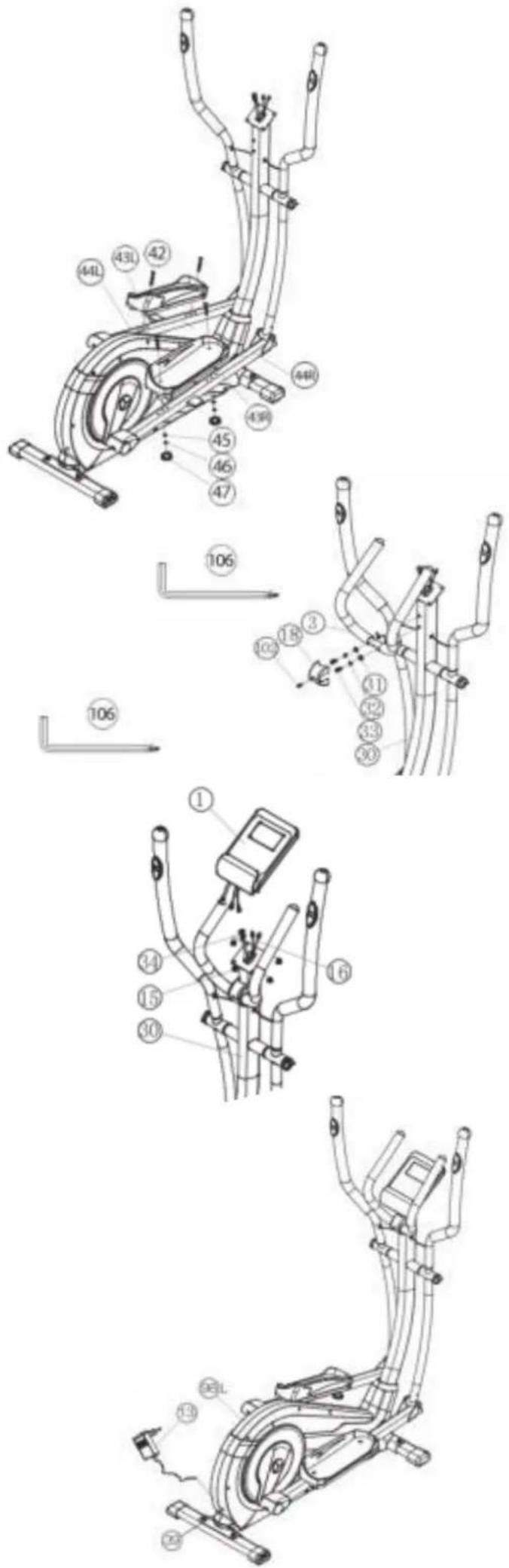

Stap 5:

Montage van de voetschaalen (43) aan de voetschaalbevestiging (44).

1. De rechter voetschaal (43R) op de bevestiging (44R) steken. De openingen in de delen zo uitlijnen dat ze precies boven elkaar liggen.
2. De schroeven M6x50 (42) door de openingen steken. Vanaf de andere kant een onderlegplatje (45), de veering (46) aanbrengen en met stergreep moer (47) stevig vastdraaien.
3. De linker voetschaal (43L), zoals onder 1 en 2 beschreven aan de bevestiging (44L) monteren. (Let op! Het onderscheid tussen de voetschalen rechts en links is aan de hand van de randen aan de lange zijden van de voetschalen mogelijk. De hoge randen van de voetschalen (43R+43L) moet steeds naar binnen (naar basisframe (40) toe) zijn uitgelijnd. De zo ingestelde posities moeten op beide zijden altijd gelijk zijn. De posities kunnen altijd door het uitnemen van de sluitschroeven (42) en het verschuiven van de voetvlakken altijd veranderen).

Stap 6:

Montage van de handvat (3) aan het steunbuis (30).

1. Voorzie de schroeven M8x20 (33) van een onderlegplatje (31) en een veerring (32).
2. Breng de handvat (3) naar de steunbuis (30) zodat de gaten in een lijn liggen steek ze door de gaten en vervast de handvat (3) met de Schroeven (33) aan het steunbuis (30).
3. Plaats de handvat afdekking (18) aan den handvat (3) en monter hem met schroev M5x15 (102).

Stap 7:

Montage van de computer (1) aan het steunbuis (30).

1. Neemt u de computer (1) en steekt u de verbindingskabel (34) in de achterkant van de computer (1).
2. Steekt vervolgens de polsslag verbindingskabel (16) in de vanzelfsprekende ontvanger aan de achterzijde van de computer (1). Plaats de computer (1) op de computerhouder aan het steunbus (30) and schroef met de schroef M5x10 (15) vast, zonder de kabel daarbij de beschadigen. De schroeven (23) bevinden zich aan de achterzijde van de computer.

Stap 8:

Aansluiting van het nettoestel (13).

1. Steek de stekker van het nettoestel (13) in de desbetreffende bus (39) op het achterste uiteinden van de bekleding (98).
2. Steek daarna het nettoestel (13) in een contactdoos (230V\~/50Hz).

Stap 9:

Controle:

1. Steek de stekker van het nettoestel (13) in de desbetreffende bus (39) op het achterste uiteinden van de bekleding (98).
2. Steek daarna het nettoestel (13) in een contactdoos (230V\~/50Hz).

Opmerking:

De gereedschapset en de gebruiksaanwijzing a.u.b. zorgvuldig bewaren, omdat u ze wellicht later voor een reparatie of het bestellen van reserveonderdelen nodig heeft.

Opstappen, Gebruiken & Afstappen

Transport van Apparaat:

Aan de voorzijde bevinden zich twee rollers. Om het apparaat te verplaatsen kunt u de achterzijde van het apparaat optillen en sturen naar waar u wilt om het te plaatsen of te stallen. (Opgemerkt: Indien de beveiligingsinrichting niet gebruik de handvatten zachtjes links en rechts voor de goederenbehandeling.)

De Opstappen, Gebruiken en Afstappen

Opstappen:

a. Ga naast het apparaat staan, plaats de voetsteun dat het dichtst bij staat in de laagste positie en houd de vaste stuur vast.
b. Plaats uw voet op de voetsteun, probeer uw gehele gewicht op deze voet

te brengen en zwaai tegelijkertijd het andere been over het apparaat heen en plaats uw voet ook daar op de voetsteun.
c. U bevindt zich nu in de juiste houding om de training te beginnen.

Gebruik:

a. Houdt uw handen op de gewenste positie op het vaste stuur.
b. Beweeg het apparaat door met uw voeten op de voetsteunen uw gewicht van links naar rechts te verplaatsen
c. Als u ook het bovenlichaam wilt trainen, kunt u uw handen in plaats van op het vaste stuur, op de beweegbare handvaton aan de linker- en rechterkant.
d. Om de intensiteit van de training te verhogen, kunt u de pedaleersnelheid verhogen, of de weerstand op het apparaat verhogen.

e. Houdt uw handen altijd ofwel op de vaste stuur, ofwel op het linker en rechter handvat.

Afstappen:

a. Verminder de trapsnelheid tot het apparaat tot stilstand komt. b. Houdt het vaste stuur stevig vast, zwaai één been over het apparaat heen en plaats uw voet op de grond. Hierna kunt u ook met de andere voet afstappen.

Dit trainingsapparaat is een stationair apparaat combineert fietsen, steppen en lopen, zonder hierbij de gewrichten te overbelasten, waardoor het risico op blessures lager is.

Oefeningen op dit apparaat bieden de mogelijkheid van een vloeiende, non-impact workout die afhankelijk van de ingestelde weerstand lichter of zwaarder kan zijn. U zult de spieren van zowel uw boven- als uw onderlichaam versterken en het uithoudingsvermogen en algehele conditie verbeteren.

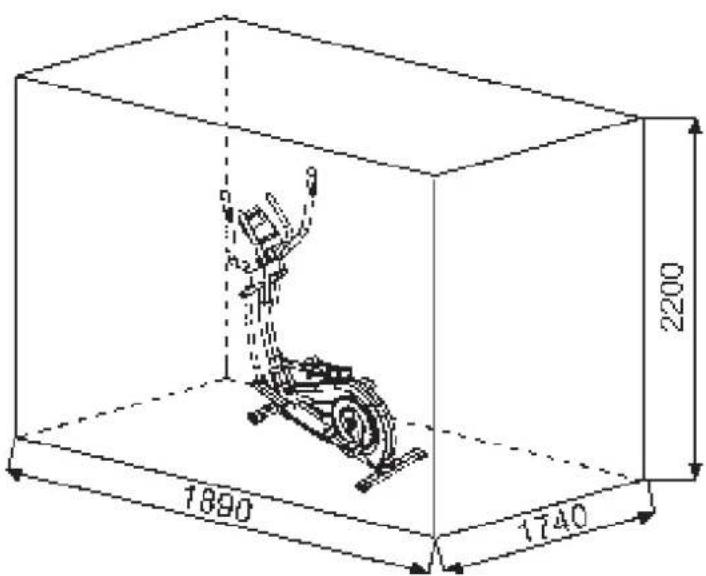

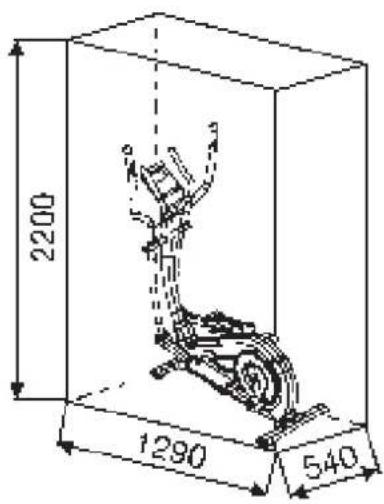

Oefenterrein in mm

(Voor de apparaat-en gebruikers)

Oefenterrein in mm

(Voor de apparaat-en gebruikers)

LEVEL 20RPMWATT		30RPMWATT	40RPMWATT	50RPMWATT	60RPMWATT	70RPMWATT	80RPMWATT
1	7 15 19	33 40 43 61
2	9 18 24	40 50 55 76
3	10 20 29	46 60 67 90
4	11 22 34	54 70 82 107
5	12 25 39	61 80 93 125
6	14 27 44	68 90 106 140
7	15 30 49	74 100 118 155
8	16 33 53	81 110 130 171
9	18 36 59	88 120 143 186
10	19 38 64	95 130 155 202
11	20 41 69	103 140 167 218
12	22 43 73	110 150 180 232
13	23 46 79	117 160 191 250
14	24 49 84	124 170 205 268
15	26 52 89	132 180 220 286
16	27 55 94	140 190 235 304
17	28 58 99	149 200 251 323
18	30 62 104	157 210 267 342
19	31 65 109	164 220 279 356
20	32 68 114	172 230 290 370
21	34 71 120	179 240 301 388
22	35 74 127	186 250 314 406
23	36 77 133	193 260 330 420
24	38 80 139	201 270 345 438

Opmerkingen:

1. De energieconsumptie (Watt) wordt gemeten door de trapsnelheid te meten (min-1) van de as en de torsie (Nm).
2. Het apparaat is vóór verscheping getest om te voldoen aan vereisten van de accuratieclassificatie, Mocht u twijfels hebben over de accuratie, neem dan aub contact op met uw leverancier of stuur het apparaat naar een bevoegd laboratorium om te laten testen, og opnieuw te laten ijken.
   (Houd er rekening mee dat er een afwijking tolerantie zoals vermeld op pagina 39, is toegestaan.)

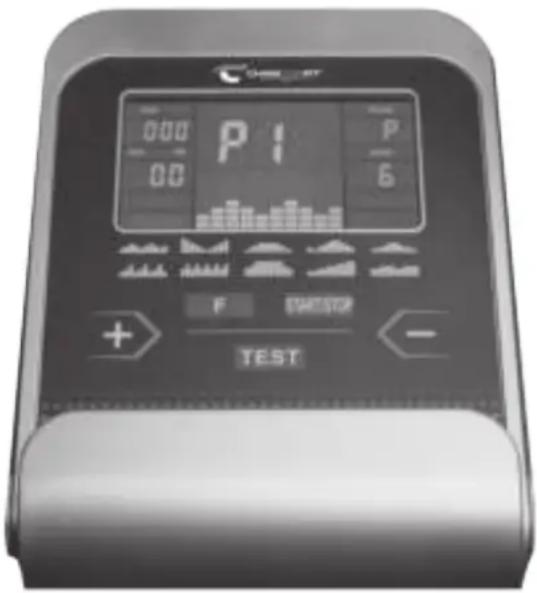

Computerhandleiding

De computer van uw ERGOMETER is uitermate gebruiksvriendelijk. Doordat al de functies tegelijkertijd weer te geven, komt een omslachtig heen en weer wisselen van de ene naar de andere functie weg te vallen en wordt u steeds in één oogopslag over het verloop van uw training geïnformeerd. Bij dit toestel betreft het een toerentalonafhankelijk apparaat. Om een door u gewenst Prestatievermogen te laten opleveren, regelt de computer de rem onafhankelijk van de trapfrequentie in programma 16.

Inschakelen:

1) Steek de aansluitstekker in de adapteraansluitbus aan het torstel. En signaal weerklinkt – al de LCD-displaysegmenten verschijnen 2 seconden lang en worden op 00 gezet.

Of

2) De netstekker is reeds in het stopcontact / apparaat werd automatisch uitgeschakeld. Door een willekeurige toets in te drukken – of bij minstens één pedaalomwenteling – wordt de computer zelfstandig ingeschakeld.

Uitschakelen:

Zodra het toestel langer dan ca. 4 minuten niet meer bediend wordt, wordt de computer zelfstandig uitgeschakeld.

Nadat de training beëindigd werd, netstekker uittrekken.

• Toetsen

In totaal 5 toetsen: START/STOP, FUNCTIE (F), OMHOOG (+), OMLAAG (-), en TEST (Test).

„START/STOP“-toets:

Start van de training of onderbreking van de training in het gekozen programma.

De computer begint pas te tellen wanneer voordien de toets „START/STOP“ ingedrukt werd. Indien de toets „START/STOP“ langer dan 3 seconden ingedrukt wordt, worden al de waarden op 00:00 terug naar de oorspronkelijke stand gebracht.

„F“-toets:

Met de invoer- en bevestigingstoets gaat men van het ene naar het andere invoerveld over. De telkens opgeroepen functie knippert. Met de +/- toets voert u de waarden in en door de toets „F“ opnieuw in te drukken, worden deze bevestigd. Tegelijkertijd springt het knipperende display naar het volgende invoerveld. Tijdens de training kunt op de F-toets functies RPM, watt en calorieën of snelheid, tijd en afstand voortdurend aangeduid worden of afwisselend.

„+“ en „-“ -toets:

Met de +/- toetsen wijzigt u de waarden – uitsluitend knipperende gegevens kunnen qua waarde gewijzigd worden.

„Test“:

Met deze toets kunt u uw fitnesscijfer noteren.

- Displays

PROGRAMMA :

Weergave van het ingestelde programma 1-20 (manueles programma; 1 - 10 = fitnessprogramma's; programma 11-15 = individuele gebruikersprogramma's; programma 16 = wattprogramma; programma 17-20 = polsslagprogramma's)

NIVEAU:

Weergave van de gekozen trapweerstand van niveau 1 – 24. Hoe groter het getal, hoe groter de weerstand. Het bijbehorende balkdisplay heeft 12 balkjes ter beschikking. Ieder balkje omvat twee waarden (bijvoorbeeld: 3 balkjes vormen niveau 5 of 6). De exacte waarde kunt u in het display LEVEL erugvinden. Deze trapweerstand kan te allen tijde, in al de programma's, met de toetsen „+“ en „-“ gewijzigd worden.

TIJD/WATT:

Voor de instelling / weergave van de tijd in minuten en seconden tot maximum 99:00 minuten. Voorkeuze in stappen van minuten / telling „Omhoog“ en „Omlaag“ in stappen van seconden. In de programma’s 1 – 20 minimale vooraf in te voeren tijd 5 minuten. Der computer meet exact het ter gelegenheid van de training behaalde prestatievermogen. De weergave gebeurt in watt. In het programma 16 volgt hier de weergave van de beoogde waarde. De voorafgaande invoer kan van 30 tot 350 Watt ingevoerd worden. Weergave schakelt automatisch tussen tijd en watt. Of permanent door op de F-toets.

RPM/SPEED:

Weergave van pedaalomwentelingen per minuut en snelheid in km/h. Weergave schakelt automatisch tussen RPM en snelheid. Of permanent door op de F-toets.

KCAL/AFSTAND:

Weergave en voorafgaande invoer voor de afstand. De voorafgaande invoer kan van 1 tot 999 km ingevoerd worden. De telling „Omhoog/omlaag“ gebeurt in stappen van 0,1 km. Door middel van de gemiddelde waarden berekent de van de opgegeven trainingstijd.

computer de die in Kcal aangegeven worden. Om de bindende maateenheid voor energie „Joule“ in de algemeen gebruikelijke vermelding „Calorieën“ te berekenen, maakt u gebruik van de hierna volgende formule: 1 Joule = 0,239 cal, c.q. 1 cal = 4,186 J.

De voorafgaande invoer kan van 10 tot 990 kcal ingevoerd worden. Weergave schakelt automatisch tussen calorieën en afstand. Of permanent door op de F-toets.

WEERGAVE VAN DE POLSSLAG:

Hier wordt de actuele polsslag weergegeven. Als er een bovenlimiet voor de puls is opgegeven, knippert het display als de vooraf ingestelde waarde is bereikt.

MAXIMALE LIMIET POLSSLAG/LEEFTIJD:

Beschikbaar in de programma's 17-20. Zodra u uw leeftijd invoert, berekent de computer een waarschuwingspolsslagwaarde, die u in geen geval mag overschrijden (formule: (220 - leeftijd) x 0,80). Wanneer deze waarde bereikt wordt, begint het display „Polsslag“ te knipperen - u dient dan de snelheid of het belastingsniveau onmiddellijk te verlagen. In het programma 17 - 19: trainingsprogramma met 55% / 75% of 95% van uw MHF (maximale hartslagfrequentie). Na de invoer van uw leeftijd wordt uw MHF berekende en op basis daarvan met het respectievelijke percentage uitgerekend. Het resultaat - uw trainingspolsslag MHF - wordt in het veld en uw actuele polsslag wordt in het veld aangegeven. In het programma 20: Weergave van de door u vooraf ingevoerde, individuele beoogde polsslag.

Weerstandsprofiel:

De gewenste duur van de training kan binnen het bereik „TIJD“ vooraf ingesteld worden. Deze vooraf ingestelde tijd wordt door het systeem in 10 gedeeltelijke intervallen onderverdeeld. Ieder balkje op de tijdas (horizontaal) = 1/10 van de vooraf ingevoerde tijd, bijvoorbeeld: trainingstijd = 5 min = ieder balkje is 30 seconden, trainingstijd = 10 min = ieder balkje = 1 min. Leder van de 10 balkjes stemt overeen met een dergelijke tussentijd. Het telkens actuele tijdbalkje wordt gekenmerkt doordat het KNIPPERT. Indien er geen tijd vooraf ingevoerd werd, betekent ieder tijdbalkje minuten training, d.w.z. na 3 minuten springt het knipperdisplay van balk 1 naar balk 2 enz. en dit tot in totaal 30 minuten. Indien het programma inmiddels met de toets „START/STOP“ gestopt wordt, blijft de tijd staan om van daaruit opnieuw verder te tellen nadat de toets „START/STOP“ opnieuw ingedrukt werd.

hogere balken=hogere trapweerstand lagere balken= lagere trapweerstand elk balkensegment houdt 3 waarden in

elke van de 10 tijdsbalken houdt 1/10 deel in van de opgegeven trainingstijd.

Trapweerstand:

Door middel van de + / - toets kunt u steeds - in alle programma's - de trapweerstand aanpassen. De Wijziging kunt u op de balkhoogte en op het display LEVEL aflezen - hoe hoger het balkje, hoe hoger de weerstand en omgekeerd. Ieder balksegment staat voor twee waarden (bijvoorbeeld 3 segmenten staat voor niveau 7,8 en 9 of 7 Segmenten staat voor niveau 19, 20 en 21).

De gekozen waarde wordt door het display LEVEL weergegeven. De wijziging heeft uitwerking op de actuele en de volgende tijdpositie. De hoogte van het balkje geeft de belasting aan, geen terreinprofiel. Programmaprocédés

worden op het display grafisch voorgesteld. Het verloop van de individuele programma's gebeurt in overeenstemming met de weergave van het balk-diagram in het displayveld, bijvoorbeeld programma 5 = berg / programma 2 = dal enz. (daarbij is de balkhoogte = weerstand, de tijd wordt over de balkbreedte verdeeld)

- Na programma-instelling onvoorwaardelijk toets „START/STOP“ indrukken wanneer er met de training gestart wordt. In principe zijn al de vastgestelde en weergegeven waarden niet geschikt voor geneeskundige analyses.

Manual Program Programm 1 Rolling Program 2 Valley

Programm 3 Fatburn Programm 4 Ramp Programm 5 Mountain

Dit programma komt overeen met de functies van een normale hometrainer. Zo worden hier de tijd, de snelheid/t/min, de afstand, de watt/Kjoule, de actuele polsslag en de waarschuwingspolsslag permanent in het displayveld weergegeven. Door middel van de toetsen „+“ en „-“ kan de trapweerstand handmatig ingesteld worden. Alle waarden kunnen met de hand bediend worden – er volgt geen automatische regeling. De trainingsparameters door druk op F-toets in te stellen (Tijd/Afstand/Calorieën en Hartslag).

Hier zijn er verschillende trainingsprogramma's vooraf ingevoerd. Bij de keuze van één van deze programma's volgt er een automatisch programmaprocédé, dat verschillende intervallen omvat. De verdeling gebeurt in moeilijkheidsniveaus en in tijdintervallen. U kunt echter steeds op het programma beroep doen om trapweerstand of tijdverloop te wijzigen. Bovendien volgt er een overeenkomstige balkweergave in het displayveld. De trainingsparameters door druk op F-toets in te stellen (Tijd/Afstand/Calorieën en Hartslag).

Programma's 11 - 15:

Individuele trainingsprogramma's (U1-U5). Hier kunt u uw individuele trapweerstand invoeren. De trainingsparameters door druk op F-toets in te stellen (Tijd/Afstand/Calorieën en Hartslag).

Programma 16: wattprogramma

Hier kunt u uw individuele wattvermelding invoeren.(30-350Watt) Binnen een bepaalde tolerantiezone wordt de trapweerstand automatisch – onafhankelijk van de trapfrequentie door de computer bijgeregeld zodat u zich steeds in de vooraf ingevoerde zone bevindt. De trainingsparameters door druk op F-toets in te stellen (Tijd/Afstand/Calorieën en Hartslag).

Programma's 17 - 19:

Hier berekent de computer na de invoer van uw leeftijd zelfstandig uw maximale hartslagfrequentie en afhankelijk van het programma de corresponderende - op 55% / 75% of 95% - aangepaste beoogde frequentie van de training. Deze gewenste waarde wordt weergegeven. De trapweerstand wordt automatisch door de computer bijgeregeld om bij deze beoogde frequentie te blijven.

Programma 20: beoogde trainingshartslagfrequentie THF

Hier kunt u uw persoonlijke - optimale trainingspolsslagfrequentie THF vooraf invoeren. Binnen een bepaalde tolerantiezone wordt de trapweerstand automatisch door de computer bijgeregeld zodat u zich steeds in de vooraf ingevoerde zone bevindt.

FOUTMELDINGEN:

Bij iedere nieuwe start voert de computer een sneltest op goede functioneerbaarheid door. Indien dan toch eens niet alles in orde is, geeft de computer foutmogelijkheden aan:

E1 Dit symbool en een waarschuwingsgeluid verschijnen wanneer de bedrading verkeerd aangesloten is of de trapweerstand doet niet. Controleer al de kabelverbindingen, meer in het bijzonder aan de stekkers. Na oplossing van de fout de toets „S“ 2 seconden lang ingedrukt houden om het systeem terug op 000 te zetten.

POLSSLAGMETING:

1. Handpulsmeting:

In het linkse en rechtse stuurgedeelte is telkens een metalen contactplaat, de voelers, voorzien. Verbind de kabel met de computer. Gelieve erop te letten dat steeds beide handpalmen gelijktijdig met normale kracht op de voelers liggen. Zodra er een polsslag volgt, knippert er een hart naast het polsslagdisplay.

(De handpulsmeting dient slechts ter oriëntatie omdat het door beweging, wrijving, zweet etc. tot afwijkingen van de effectieve polsslag kan komen. Bij een klein aantal personen kan het tot foutieve functies van de handpulsmeting komen. Indien u moeilijkheden met de handpulsmeting ondervindt, raden wij het gebruik van een cardioborstgordel met externe polshorloge aan.)

FITNESSCIJFER / TEST- „ONTSPANNINGSPOLSSLAG“

Uw ergometer biedt de mogelijkheid, een evaluatie van uw individuele fitness in de vorm van een „fitnesscijfer“ door te voeren. Het meetprincipe is gebaseerd op het feit dat bij gezonde, goed getrainde personen de polsslagfrequentie binnen een bepaalde tijdspanne na de training sneller daalt dan bij gezonde, minder goed getrainde personen. Voor de vaststelling van

de fitnesstoestand wordt er daarom op het verschil van de polsslagfrequentie op het einde van de training (beginpolsslag) en een minuut na het einde van de training (eindpolsslag) beroep gedaan.

Start deze functie pas wanneer u een tijdje getraind hebt. Voor het begin van de functie „Ontspanningspolsslag“ moet u uw actuele polsslagfrequentie laten weergeven doordat u uw handen op de handpulsvoelers legt of met cardioborstgordel traint.

1. Druk de toets „Test“ in en leg daarna beide handen voor de polsslagmeting tegen de voelers.

2. De computer gaat over naar de modus „STOP“, in het midden van het display wordt er een groot hartsymbool weergegeven en de automatische meting „Ontspanningspolsslag“ wordt geïntroduceerd.

3. De tijd, die op het display begint, wordt 0:60 aan achteruit geteld

4. In het veld „Beoogde polsslag „ wordt de beginpolsslag in het begin van de meting weergegeven. Daarbij wordt er op het gemiddelde van de vier hoogste polsslagwaarden tijdens de laatste 20 seconden voor het indrukken van de toets „Fitness“ beroep gedaan.

5. In het veld „Polsslag“ wordt de op het gegeven moment gemeten polsslagwaarde weergegeven.

6. Na verloop van een minuut is de tijd terug naar 0:00 gegaan en weerklinkt er een signaalgeluid. De motor keert terug. In het veld „Polsslag“ wordt de eindpolsslag op het tijdstip 0:00 aangegeven. U kunt nu uw handen van de polsslagvoelers verwijderen. Na een aantal seconden verschijnt in het midden van het display uw fitnesscijfer van F 1,0 - F 6,0 (systeem met schoolcijfers).

Reiniging, onderhoud en opslag van de Ergometer:

1. Reiniging

Gebruik alleen een vochtige doek voor het reinigen.

Let op: Gebruik nooit benzeen, thinner of andere agressieve reinigingsmiddelen voor oppervlaktereiniging als deze Schade veroorzaakt.

Het apparaat is alleen voor prive gebruik en voor gebruik geschikte binnenshuis. Houd het apparaat schoon en vocht uit het apparaat.

2. Opslag

Steek de stroom adapter uit met de intentie het apparaat voor dan 4 weken te gebruiken. Schuif de zadel glijder naar het stuur en de zadelbuis zo diep mogelijk in het frame. Kies een droge opslag in het huis en doe er wat nevel olie aan het verbinding van den poot voor en achterste zijde en de as van de greep buizen. Bedek de apparaat om het te beschermen tegen verkleuring door een zon en stof.

3. Onderhoud

Wij adviseren om de 50 bedrijfsuren aan de schroefverbindingen op dichtheid beoordelen, die werden bereid in het samenstel. Elke 100 bedrijfsuren, moet je op een gegeven oliespray aan het verbinding van den poot, voor en achterste zijde en de as van de greep buizen.

Fixes:

Als u niet kunt oplossen met behulp van de genoemde storing informatie, kunt u contact opnemen met uw dealer of Fabrikant.

Probleem Moge	ijke oor-zaak	Oplossing
De computer wordt niet ingeschakeld door het indrukken van een knop.	Geen stroom adapter is geplaatst of de socket is niet leven.	Controleer of de adapter correct is aangesloten, eventueel met een andere consument als het stopcontact stroom levert.
De computer telt niet en gaat niet aan de start van de opleiding een.	Ontbrekende sensor impuls als gevolg van onjuiste of opgelost connector.	Controleer de stekker van de computer en de stekker in de ondersteunende buis voor een goede pasvorm.
De computer telt niet en gaat niet aan de start van de opleiding een.	Ontbrekende sensor puls door een onjuiste positie van de sensor.	Schroef het deksel en controleer de afstand van de sensor tot de magneet. Een magneet in de Tretkurbelscheibe tegenover de sensor en moet een afstand van minder dan <5 mm.
Geen hartslagindicatie	Pols stekker niet in het steekcontact.	Steek de connector van de afzonderlijke puls kabel in de juiste aansluiting op de computer. Controleer de aansluitingen van de puls-kabel.
Geen hartslagindicatie	Pols-sensor is niet goed aangesloten	Schroef de handsensoren en controleer het., Zijn de connectors goed zitten en de kabel voor de mogelijke schade.

Trainingshandleiding

De onderstaande factoren moeten in acht worden genomen bij het bepalen van de benodigde training voor het bereiken van een merkbare verbetering van uw figuur en gezondheid:

1. Intensiteit:

De mate van lichamelijke belasting bij de training moet de normale belasting overschrijden, zonder dat u daarbij buiten adem en/of uitgeput raakt. De hartslag kan een geschikte richtwaarde voor een effectieve training zijn. Tijdens de training moet deze tussen de 70% en 85% van de maximale hartslag liggen (zie de tabel en formule om deze te bepalen en te berekenen). Tijdens de eerste weken moet de hartslag tijdens de training in het laagste deel hiervan, rond 70% van de maximale hartslag liggen. In de loop van de daaropvolgende weken en maanden zou de hartslag langzaam tot de bovengrens van 85% van de maximale hartslag moeten stijgen. Hoe beter de conditie van degene die traint is, des te meer moet het trainingsniveau stijgen om tussen de 70% tot 85% van de maximale hartslag te komen. Dit kan worden bereikt door langer te trainen en/of door de moeilijkheidsgraad te verhogen.

Wanneer de hartslag niet op het display wordt weergegeven of wanneer u voor de zekerheid uw hartslag wilt controleren, omdat deze door eventuele gebruiksfouten enz. onjuist weergegeven kan zijn, kunt u het volgende doen: De hartslag op de gebruikelijke wijze meten (bijv. de pols voelen en het aantal slagen per minuut tellen).

De hartslag met een geschikt en geijkt meetapparaat meten (verkrijgbaar bij gezondheidsinstellingen)

2. Frequentie:

De meeste experts adviseren een gezondheidsbewust dieet, dat op uw trainingsdoel moet worden afgestemd en drie tot vijf maal per week een lichamelijke training. Een normale volwassene moet tweemaal per week trainen om zijn huidige conditie te behouden. Om zijn conditie te verbeteren en zijn lichaamsgewicht te veranderen moet hij minimaal driemaal per week trainen. Natuurlijk is de ideale trainingsfrequentie vijf maal per week.

ledere trainingssessie moet uit drie fasen bestaan: een "warming-up", een "trainingsfase" en een "cooling down". In de "warming-up" moet de lichaamstemperatuur en de zuurstoftoevoer langzaam toenemen. Dit kan worden bereikt door vijf tot tien minuten lang gymnastiekoefeningen te doen. Daarna moet de eigenlijke training ("trainingsfase") beginnen. De trainingsbelasting moet de eerste minuten laag zijn en dan gedurende een periode van 15 tot 30 minuten zo toenemen, dat de hartslag zich tussen de 70% en 85% van de maximale hartslag bevindt.

Om de bloedsomloop na de "trainingsfase" te ondersteunen en om spierpijn of verrekte spieren te voorkomen, moet de trainingsfase door een "cooling down" worden gevolgd. Hierbij moeten vijf tot tien minuten lang stretchoefeningen en/of lichte gymnastiekoefeningen worden gedaan. Voor meer informatie over uitoefening van warme up, oefening te rekken

of algemene gymnastische oefenen in onze downloadarea onder www.christopeit-sport.com

4. Motivatie

De sleutel tot een succesvol programma is een regelmatige training. U kunt het beste een vaste tijd en plaats per trainingsdag vaststellen en u ook geestelijk op de training voorbereiden. Train alleen met een goed humeur en houd uw doel voor ogen. Met een continue training zult u zien dat u per dag vooruitgang boekt, dat u zich verder ontwikkelt en dat u uw persoonlijke trainingsdoel beetje bij beetje nadert.

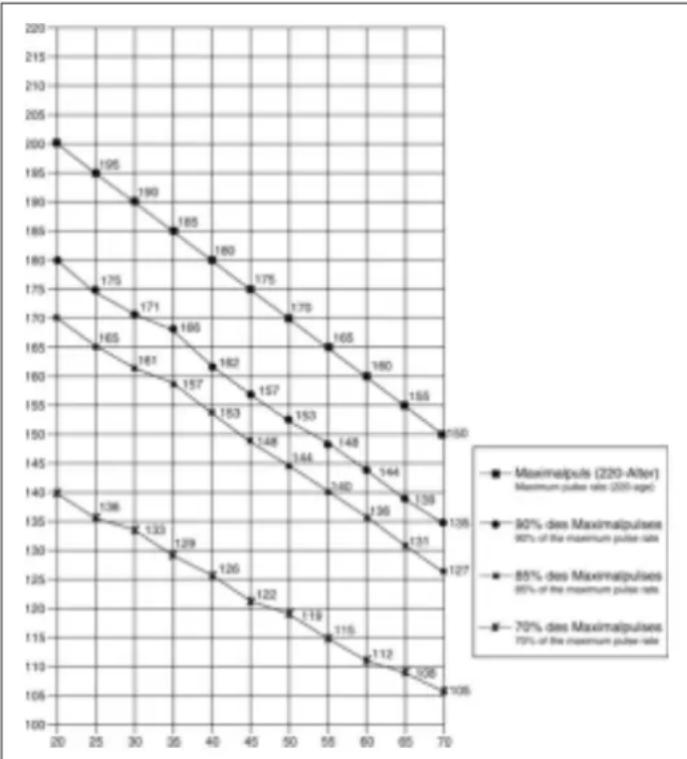

Berekeningsformules: Maximale hartslag (220 - leeftijd) = 220 - leeftijd
90% van de maximale hartslag = (220 - leeftijd) x 0,9
85% van de maximale hartslag = (220 - leeftijd) x 0,85
70% van de maximale hartslag = (220 - leeftijd) x 0,7

Warming-up oefeningen (Warm Up)

Begin uw warming-up door te lopen op de plek voor minimaal 3 minuten en voer de volgende gymnastische oefeningen om het lichaam voor de opleidingsfase dienovereenkomstig te bereiden. De oefeningen overdrijf het niet en alleen zo ver draaien tot een lichte weerstand gevoeld. Deze positie zal iets vast te houden.

Bereik met je linkerhand achter je hoofd naar rechts en trek met de rechterhand iets naar links elleboog. Na 20sec. Switch arm

Buig naar voren zo ver mogelijk naar voren en laat je benen bijna gestrekt. Toon het met je vingers in de richting van de teen. 2 x 20sec.

Ga zitten met een been ge- strekt op de grond en buig naar voren en proberen om de voet te bereiken met je handen. 2 x 20sec

Knielen in een breed lunge naar voren en ondersteunen jezelf met je handen op de grond. Druk op de bekken naar beneden. Veranderen na 20 sec been.

Stuklijst - reserveonderdelenlijst

AX 7000 best.nr. 1908

Technische specificatie: Stand: 01. 09. 2019

Crosstrainer Ergometer klasse HA/EN 957-1/9 met een precieze weergave van de gegevens

• Magnetisch remsysteem
• ca. 8 kg vliegwielmassa
- Motor-en computer gestuurde weerstandsregeling met 24 weerstand-fases
• 10 voorgeprogrammeerde weerstandsprogramma's
• 4 hartslag programma's (polsgestuurd)
- 5 individuele instelbare trainingsprogramma's
• 1 manueel programma
- 1 omwentelings onafhankelijk programma (instelbaarheid watt prestatie van 30 tot 350 watt in 10 stappen)
• Handpolsslag meting
• 3-weg verstelbare voetensteun
• lichaamsvet analyse (BMI)
- Adapter
- Stelvoeten om waterpas te zetten en transportrollen
- Bedieningsvriendelijke back light computer met gelijktijdige aanduiding van 6 functies: tijd, snelheid, afstand, ca. calorieverbruik, lichaamsvet analyse, pedaalomwentelingen, Wattage, polsslagfrequentie en Fitness-Test aanduiding, Houder voor smartphone / tablet
- Belastbaar met een lichaamsgewicht tot ca. 150 kg

Gewicht van het product: 40 kg

Training ruimte: minstens 3,5m²

Afmeting: ca. L 120x B 60 x H 163 cm

Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt u zich wenden tot:

Internet service- en onderdelen data base:

www.christopeit-service.de

Deze produkt alleen bedoeld voor persoonlijke home-fitness-ruimte en niet geschikt voor industrieel of commercieel gebruik. Home fitness gebruik klasse H / A

0

5

10

15

20

25

30

35

40

50

60

70

80

90

100 mm

Afb-nr.	Beschrijving Afmetingen		mm	Aantal stuks	Gemonteerd aan afbeeldingsnr.	ET-nummer 15081A
1 Computer	1 30 36-1508203-BT
2 Overtrek handvat	2 3 36-1508-04-BT
3 Handvat	1 30 33-1908-03-SW
4 Eindkap	2 3 39-9847
5L Handgreep links	1 25L 33-1508-11-SI
5R Handgreep rechts	1 25R 33-1508-12-SI
6 Eindknop			2 5 36-9825315-BT
7 Overtrek handgreep			2 5 36-1123-11-BT
8 Polssensor			2 5 36-1123-23-BT
9 Schroef			M4x25	2 8 36-9111-38-BT
10	Polskabel			2 8+16	36-1123-12-BT
11	Schroevkap			2 12 36-1908-06-BT
12	Zeskantschroef			M8x20	2 19 39-9823
13	Nettoestel spanningsverzorging			6V=DC/1A	1	39
14	Kabelvaszet			4 5+30	36-9134-22-BT
15	Schroef			M5x10	4 1 39-9903
16	Pols verbindingskabel				2	1+10
17	Veerring			19x38	2 30 36-1508-09-BT
18	Handvat afdekking			1 3 36-1908-07-BT
19	Greep as			1 25+30	33-9925462-SI
20	Onderlegplaatje			19//38	2	19
21	Veerring			18.5x38	4 25 36-9825328-BT
22	Onderlegplaatje			8//32	2 12 39-10166
23	Binnenzeskantschroef			M10x78	2	25+44
24	Ovale dop			30x60	2 44 36-1123-26-BT
25L	Verbindingsbuis links				1	5L+44L
25R	Verbindingsbuis rechts				1	5R+44R
26	Zelfborgende moer			M10	2	23
27	Onderlegplaatje			10//19	2	23
28	Afstandsstuk			14x10x59.3	2	29
29	Kunstoflaager			14x32	4	25
Afb-nr.	Beschrijving Afmetingen		mm	Aantal stuks	Gemonteerd aan afbeeldingsnr.	ET-nummer 15081A
30 Steurbuis	1 40 33-1908-02-SW
31 Onderlegplaatje gebogen 8//19 12 33 36-9966-CR
32 Veerring voor M8 20 12, 33,48+59 39-9864-VC
33 Binnenzeskantschroef M8x20 12 3,5+30 39-9886-CR
34 Verbindingskabel	1 1+35	36-1721-15-BT
35 Stelmotorkabel		1 34+63		36-1721-16-BT
36 Dop moer		M8	4 59 39-9900-SW
37 Onderlegplaatje		8//16	4 59 39-9962
38 Sensor		1 35+40		36-1721-13-BT
39 Spanningsverzorgingkabel		1 35+98		36-1721-07-BT
40 Basis frame		1 30	33-1908-01-SW
41 Bowdenkabel		1 63+80		36-1721-10-BT
42 Schlotschroef		M6x50	4 43+44	39-10450
43L	Voetschaal links			1	44R	36-9825308-BT
43R	Voetschaal rechts			1	44L	36-9825309-BT
44L	Voetschaalbevestiging links			1	25L+97	33-1908-06-SW
44R	Voetschaalbevestiging rechts			1	25R+97	33-1908-07-SW
45 Onderlegplaatje		6//14	4 42 39-9863
46 Veerring voor M6 4 42 39-9865-SW
47 Ster grep moer		M6	4 42 36-9825318-BT
48 Binnenzeskantschroef M8x20 2 97 39-10095-SW
49 Onderlegplaatje		8//24	2 48 39-9844-CR
50 Vastzetring		C40	2 44 36-1827-18-BT
51 Kogellaager		2203-2RS	2 44 36-1827-30-BT
52 Afstandsstuk		17.5x22x12	2 97 36-1908-16-BT
53 Voetbefestiging bekleding		2 44	36-1908-11-BT
54 Schroef		M5x8	2 53 39-9903
55L	Eindkappen met transportrol links		1 56 36-1908-08-BT
55R	Eindkappen met transportrol rechts		1 56 36-1908-09-BT
56 Voetbuis voor		1 40	33-1908-04-SW
57 Kappen met hoogtecompensatie		2 58	36-1908-10-BT
58 Voetbuis achter		1 40	33-1908-05-SW
59 Schlotschroef		M8x45	4 40,56+58	39-9953
60 Phillips schroef		M5x20	10 38,55,57+63 39-9903-SW
61 Afdekkap		2 62	36-1123-28-BT
62 As moer		M10x1.25	2 64 39-9820-SW
63 Stelmotor		1 35+41		36-1721-09-BT
64 Vliegwiel		1 40	33-0908-07-SI
65 Oogschroev		M6x40	2 64 39-10000
66 U-Onderlegplatje			2 65 36-9713-55-BT
67 Vastzetring		C8	1 71 36-9514-26-BT
68 Onderlegplaatje		10//15	1 71 36-1508-12-BT
69 Gegolfte schijf		10x15x0.5	1 71 36-1508-11-BT
70 Spanrol		1 71	36-9214-28-BT
71 Spanrolophone		1 40+70		36-1908-13-BT
72 Zelfborgende moer		M10	1 71 39-9981-VC
73 Moer		M6 4	65+74	39-9861-VZ
74 Schoefdraadstuk		1 40+80		36-1611-22-BT
75 Kunstof schijf		8//16	1 74 39-9917-CR
76 Zelfborgende moer		M6	5 74 39-9816-VC
77 Magneetbeugelveer		1 80	36-9806217-BT
78 Binnenzeskantschroef M6x15 6 81+91	39-9911
79 Onderlegplaatje		6//14	3 78 39-9863
80 Magneetbeugel		1 81	33-1611-14-SI
81 Magneetbeugelas		1 80	36-9225-11-BT
Afb-nr.		Beschrijving Afmetingen	mm	Aantal stuks	Gemonteerd aan afbeeldingsnr.	ET-nummer 15081A
82 Veerring for M6 6 78+92 39-9865-SW
83 Magreet 1 89 36-9825506-BT
84 Vastzetting C20 1 91 36-9925520-BT
85 Onderlegplaatje 20.5x25x2 1 91 36-9925523-BT
86 Kogellaager 6004-2RS 2 40 36-9217-32-BT
87 Onderlegplaatje 20.5x25x1 1 91 36-9925523-BT
88 Gegolfte schijf 20x25x0.5 1 91 36-9925532-BT
89 Pedaalaandrijfschijf		1 91 36-1908-14-BT
90 Flakke riem	520J6	1 64+89 36-9126-59-BT
91 Pedaalas		1 89+93 33-1908-10-SI
92 As mper		2 91+93 39-9820-SW
93 Pedaalkruk opname		2 91 33-1908-08-SI
94 Eindkap		2 95 36-1908-15-BT
95 Pedaalkrukbekleding		2 97 36-1908-04-BT
96 Schroef	M8x20	6 93+97 39-9886-CR
97 Pedaalkruk		2 93 33-1908-09-SI
98L		Bekleding links		1	40+98R	36-1908-01-BT
98R		Bekleding rechts		1	40+98L	36-1908-02-BT
99 verbinding stuk		1 98 36-1508-10-BT
100		Rubberen ring		1	101	36-1908-12-BT
101		Steunbuisbekleding	1 30 36-1908-05-BT
102		Schroef	M5x15	7	18,93+95	39-10190
103	Phillips schroef	M5x15	7 98 39-9851
104		Phillips schroef	M4.5x25	7	98	39-9825338-BT
105		Multi-Werktuig		2		36-9107-28-BT
106		Binnenzeskant-Werktuig	6	1		36-9107-27-BT
107		Montage-en bedieningshandleiding		1		36-1908-17-BT

RU

Обзор содержания
