GEBRUIKSAANWIJZING CX 6 Christopeit

Montage- en bedieningshandleiding voor Bestellnummer

RU

Inhoudsopgave Pagina 47

RU

Обзор содержания

CTP. 62

1. Overzicht van de losse delen pagina 3 - 4
2. Belangrijke aanbevelingen en veiligheidsinstructies pagina 47
3. Stuklijst pagina 48 - 50
4. Montagehandleiding met explosietekeningen pagina 51 - 54
5. Handleiding bij de computer pagina 55 - 60
6. Trainingshandleiding pagina 61

Geachte klant

Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies en aanwijzingen uit deze montage- en bedieningshandleiding in acht en volg deze op.

Bij eventuele vragen kunt u natuurlijk altijd contact met ons opnemen.

Met vriendelijke groeten,

Belangrijke aanbevelingen en veiligheidsinstructies

Onze producten werden in principe door de TÜV-GS (Technische Keuringsdienst) gecontroleerd en voldoen bijgevolg aan de actuele, hoogste veiligheidsnorm. Dit feit impliciert echter niet dat de hierna volgende beginselen niet strikt in acht genomen moeten worden.

1. Het toestel nauwkeurig in overeenstemming met de montage-instructies opbouwen en uitsluitend de voor de opbouw van het toestel bijgevoegde en in de stuklijst vermelde, specifiek voor het toestel bestemde onderdelen gebruiken. Vóór de eigenlijke opbouw de volledigheid van de levering aan de hand van de leveringsnota en de volledigheid van de kartonnen verpakking aan de hand van de stuklijst van de montage-instructies en van de gebruiksaanwijzing controleren.

2. Vooraleer het toestel voor het eerst gebruikt wordt en met regelmatige tussentijden nakijken of alle schroeven, moeren en overige verbindingen vast zitten, opdat een veilige operationele toestand gewaarborgd is.

3. Het toestel op een droge, effen plaats installeren en het toestel tegen vochtigheid en vocht beschermen. Oneffenheden van de vloer dienen door gepaste maatregelen op de vloer en, voor zover beschikbaar bij dit toestel, door daarvoor bestemde, regelbare onderdelen van het toestel geneutraliseerd te worden. Het contact met vochtigheid en vocht dient uitgesloten te worden.

4. Voor zover de opstellingsplaats in het bijzonder tegen drukplaatsen, verontreiniging en dergelijke beschermd moet worden, een geschikt, slipvrij support (bijvoorbeeld rubberen mat, houten plaat of dergelijke) onder het toestel leggen.

5. Vóór het begin van de training alle voorwerpen binnen een omtrek van 2 meter rond het toestel verwijderen.

6. Voor de reiniging van het toestel geen agressieve reinigingsmiddelen gebruiken. Voor de opbouw en voor eventuele herstellingen uitsluitend het respectievelijk bijgeleverde of geschikte, eigen gereedschap gebruiken. Residu door het lassen aan het toestel dient onmiddellijk verwijderd te worden zodra de training beeindigd werd.

7. Waarschuwing! Systemen van hart koers kan zijn onnauwkeurig. Buitensporige kunnen opleiden tot een ernstige aandoeningen of door overlijden In geval van een ondeskundige en bovenmatige training zijn nadelige gevolgen voor de gezondheid mogelijk. Vóór het begin van een doelgerichte training dient daarom een geschikte geneesheer te worden geraadpleegd. Deze geneesheer kan bepalen, aan welke maximale belasting (impulsie, watt, duur van de training enz.) men zich mag blootstellen, en kan nauwkeurige inlichtingen met betrekking tot een correcte lichaamshouding bij de training, de doelstellingen van de training en de voeding geven. Er mag niet na uitgebreide maaltijden getraind worden.

8. Met het toestel slechts trainen wanneer het foutloos functioneert. Voor eventuele herstellingen uitsluitend van originele reserveonderdelen gebruik maken. Waarschuwing! Delen moeten worden warm voor het gebruik van de beveiligingsinrichting overdreven vervanging van dit meteen en u zult krijgen. De beveiligingsinrichting tegen het gebruik, zolang het nog niet in cabine is vastgesteld.

9. Bij de instelling van verstelbare onderdelen op respectievelijk de correcte positie of de gemarkeerde, maximale instelpositie alsook op een reglementair voorgeschreven positie letten.

10. Voor zover in de gebruiksaanwijzing niet anders beschreven, mag het toestel met het oog op de training uitsluitend door een persoon gebruikt worden. De totale uitoefening tijd mag niet hoger dan 90 min. /dagelijks.

11. Er moeten trainingskledij en schoenen gedragen worden, die voor een fitnesstraining met het toestel geschikt zijn. De kleding moet zodanig zijn, dat deze omwille van de vorm (bijvoorbeeld lengte) ervan tijdens de training niet kan blijven hangen. De trainingschoenen moeten in overeenstemming met het trainingstoestel gekozen worden, uw voeten in principe een vaste passing geven en een slipvrije zool hebben.

12. Waarschuwing! Wanneer duizeligheid, misselijkheid, borstpijn en andere abnormale symptomen ondervonden worden, de training vroegtijdig beëindigen en u tot een geschikte geneesheer wenden.

13. Over het algemeen geldt dat sporttoestellen geen speelgoed zijn. Ze mo-gen daarom uitsluitend in overeenstemming met de bepalingen en door op gepaste wijze geïnformeerde en geïnstrueerde personen gebruikt worden.

14. Personen zoals kinderen, mindervaliden en gehandicapten mogen het toestel uitsluitend gebruiken in bijzijn van een tweede persoon, die hulp kan verlenen en instructies kan geven. Het gebruik van het toestel door kinderen zonder toezicht dient door gepaste maatregelen te worden uitgesloten.

15. Er dient op gelet te worden dat de trainer en andere personen zich nooit met één of ander lichaamsdeel binnen het bereik van nog in beweging zijnde onderdelen begeven of bevinden.

16. Dit produkt kan aan het einde van de levensduur niet via het gewone huisatval worden afgevoerd, maar dient naar een verzamelpunt voor recycling electrische apparaten gebracht te worden. Het symbool op het produkt, de gebruiksaanwijzing, of de verpakking wijst u daarop. De grondstoffen zijn volgens hun kenmerken verwerkbaar. Met de verwerking, van deze oude apparaten, doet u een bijdrage aan de bescherming van ons milieu Vraagt u bij de gemeente naar de desbetreffende verwerkingsplaats.

17. Voor de snelheidsafhankelijke modus kan het weerstandsniveau handmatig worden ingesteld en de wisselingen in energie zijn afhankelijk van de trapsnelheid. Voor snelheids-onafhankelijke modus, kan de gebruiker de gewenste

Energieconsumptie in Watt selecteren, dan zal een constant energieniveau worden aangehouden met verschillende weerstandsniveau's, die automatisch door het systeem worden bepaald. Dit is onafhankelijk van de trapsnelheid.

1. Het toestel is met een 16-trappige weerstandsinstelling uitgerust. Deze maakt respectievelijk een verlaging en een verhoging van de remweerstand en daardoor van de trainingsbelasting mogelijk. Darbij leidt het draaien van de instelknop van de weerstandsinstelling in de richting van niveau 1 tot een verlaging van de remweerstand en daardoor van de trainingsbelasting. Het draaien van de instelknop van de weerstandsinstelling in de richting van niveau 16 leidt tot een verhoging van de remweerstand en daardoor van de trainingsbelasting.

2. Dit toestel werd conform de EN 957 -1+9 H/A gekeurd en gecertificeerd. De toegelaten maximale belasting (= lichaamsgewicht) werd op 150 kg bepaald. De classificatie HA betekent dat deze fiets exclusief voor thuisgebruik is ontworpen en met een goede accuratiekwalificatie, de afwijking in energieconsumptie onder de 50W ligt binnen ±5W en bedraagt boven de 50W maximaal ±10%. Dit toestel werd conform de EN 957 -1 en -9 „H, A“ gekeurd en gecertificeerd en in overeenstemming is met het EG-richtlijn (2004/108/EG).

Stuklijst - reserveonderdelenlijst CX 6 best.nr. 9126(A), 9126, 9127

Technische specificatie: Stand: 01. 09. 2011

Ergometer klasse HA/EN 957-1/5 met een precieze weergave van de gegevens

• ca. 12 kg vliegwielmassa

- Motor-en computer gestuurde weerstandsregeling met 16 weerstandfases

• 11 voorgeprogrammeerde weerstandsprogramma's

- 5 hartslag programma's (polsgestuurd)

- 5 individuele instelbare trainingsprogramma's

• 1 lichaamsvet programma

- 1 omwentelings onafhankelijk programma (instelbaarheid watt prestatie van 40 tot 400 watt in 10 stappen)

- Computer ontvangst via hartslag frequentie zender

- Adapter

- Stelvoeten om waterpas te zetten transportrollen

- Bedieningsvriendelijke computer met gelijktijdige aanduiding van; tijd, snelheid, afstand, ca. calorieverbruik, lichaamsvet analyse, pedaalomwentelingen, Wattage, polsslagfrequentie en Fitness-Test aanduiding

Belastbaar met een lichaamsgewicht tot ca. 150 kg

Controleer na het openen van de verpakking a.u.b. aan de hand van de onderstaande stuklijst of alle onderdelen aanwezig zijn. Wanneer dit het geval is, kunt u met de montage beginnen.

Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt u zich wenden tot:

Vooraleer met de montage te beginnen, absoluut onze aanbevelingen en veiligheidsaanwijzingen in acht nemen. De details vindt u op het karton. Controleer of de zending volledig is met behulp van de stuklijst.

Sommige delen zijn al voorgemonteerd.

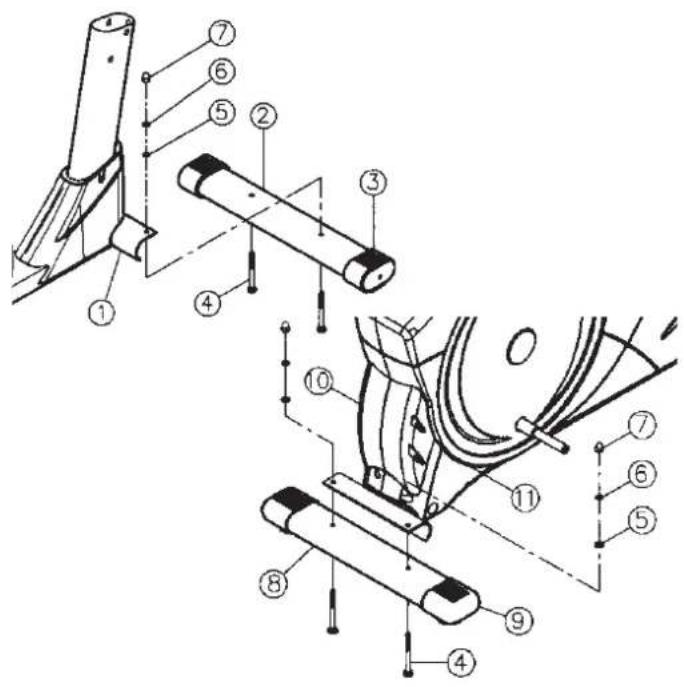

Stap 1:

Montage van de voorste en van de achterste voet

1. Breng de achterste voet (8) gemonteerd met voetafdekkingen (9) en hoogtecompensatieschroeven (67) op het frame, en schroef hem vast door middel van afsluitschroeven (4), onderlegplaatjes (5) veerringen (6) en dopmoeren (7). De hoogtecompensatieschroeven (67) zijn voorzien om het toestel in geval van oneffenheden te stabiliseren.
2. Breng de voorste voet (2), gemonteerd met voetafdekkingen (3) op het frame (1) en schroef hem vast door middel van de afsluitschroeven (4), onderlegplaatjes (5), veerringen (6) en dopmoeren (7).

Montage van de steunpijp

1. Verwijder de schroeven (12), onderlegplaatjes (5) en veerringen (6) uit de opname van de steunpijp op het frame (1).
2. Breng de steunpijp (15) op het frame, en verbind de stelmotor (13) met de motor verbindingskabel (14).
3. Schuif de steunpijp (15) in de desbetreffende opname op het frame (1) zonder de kabels te klemmen en bevestig deze door middel van de schroeven (12), de onderlegplaatjes (5) en de veerringen (6).

1. De as (17) in het midden van de dwars op de steunpijp (15) gelaste buis spelden.
2. De handgeepbuis (20) vanaf de rechterzijde en de handgreepbuis (18) vanaf de linkerzijde aanbrengen. (Let op! De handgreepbuizen moeten na de montage zo uitgelijnd zijn, da de bovenste uiteindennaar buiten (weg van steunpijp (15)) gebogen zijn.)
3. Op elke schroef (12) een veerring (6) en een onderlegplatje (16) steken, de bouten in de schroefdraadgaten aan de beide uiteinden van de as (17) draaien en stevig vastzetten. (Let op! De handgreepbuitzen zijn in het bovenste gedeelte zwaarder dan in het onderste gedeelte. De handgreepbuizen tot aan een verdere montage in het bovenste gedeelte naar onderen draaien!)
4. Als de hand vatbuis veel zijdelingse Achsspiel na montage, is moglelijk door de montage van de meegeleverde afstandhouders (A) aan het tekenen van een navenant goede hand vatbuis montage.

1. De handvatbeugel (43) op de opname van de steunpijp (15) spelden en met een hand vasthouden. Daarbij worden de schroefbussen van de opname door de boringen naar de uiteinden van de handvatbeugel gebracht.

(Opgelet! De handvatbeugel moet zodanig aangebracht worden, dat deze in de richting waarin men kijkt gebgen is wanneer men op het toestel staat en aan het trainen is!)

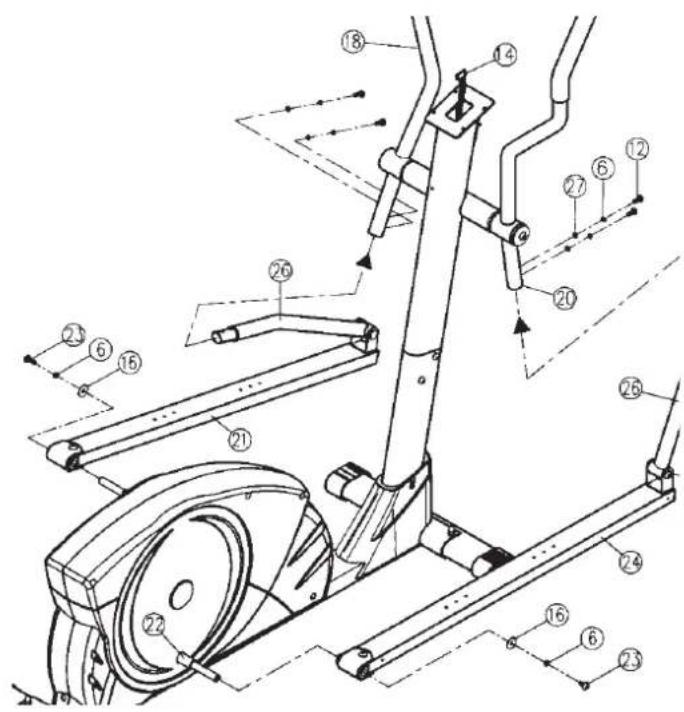

Stap 5: Montage van de voetsteunen (21+24) met de verbindingsframes aan de handsteunen (18+20) en pedaalarmen (22+104)

1. Stopt u het eind van de rechter voetsteun(24) op de pedaalarm (22) en schroeft u deze middels de schroeven (23), de ringen (16) en de veerring (6) op de pedaalarm (22) vast.
2. Stopt u het verbindingsframe (26) in de rechter handsteun (20) en schroeft u beide delen middels de schroeven (12), de gebogen ringen (27) en veerringen (6) vast.
3. de linker voetsteun (21) incl alle toebehorende delen aan de linker zijde van het apparaat, precies zoals in 1-2 beschreven, monteren.

Stap 6: Montage van de voorste en achterste voetsteunbedekkingen (35,36+39) aan de voetsteunen (21+24)

1. Schuift u de achterste voetsteunbedekking (39) op de pedaalarmverbinding van de voetsteun (21+24) en schroeft u deze middels de schroeven (37) vast.
2. Stopt u een linker en een rechter voetsteunbedekking (35+36) voor over de verbinding/verschroeving van de voetsteun/verbindingsframe bijelkaar en schroeft u deze middels de schroeven (37+38) vast.

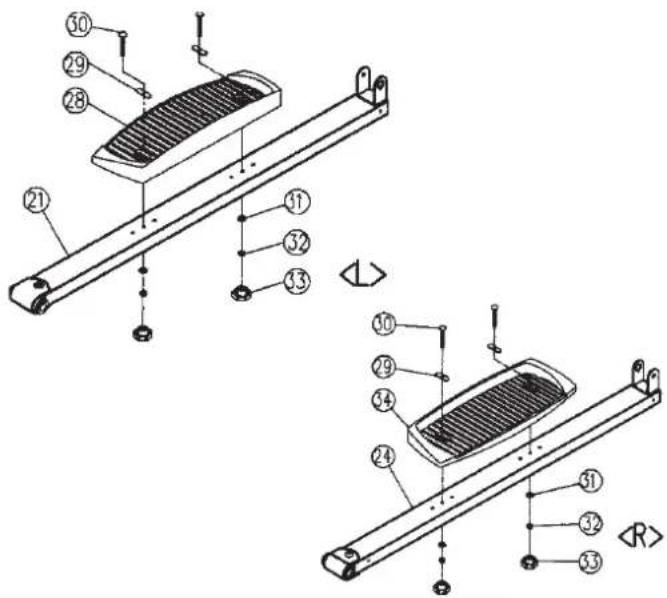

Stap 7: Montage van de voetvlak rechts (34) en links (28) aan de voetsteunen (21+24)

1. De voetvlak (34) op de voetsteun plaatsen, zodat de boorgaten (34) met een van de mogelijke montagepositie (24) overeenstemmen
   ( Let op de hoge rand aan de lange zijde van het voetvlak moet aan de binnenzijde van het frame gericht zijn (1)
2. De sluitschroeven (30) met elk een ring (29) voorzien en van boven in de boorgaten(34) instoppen en van onderen middels de ringen (31), de veerringen (32) en de stervormige moeren (33) verschroeven.
   ( Let op! de zo ingestelde posities moeten op beide zijden altijd gelijk zijn. De posities kunnen altijd door het uitnemen van de sluitschroeven (30) en het verschuiven van de voetvlakken altijd veranderen)
3. Het linker voetvlak (28) inclusief alle toebehorende delen op de linker zijde van het apparaat monteren, zoals in stap 1-2 beschreven, monteren.

Stap 8: Montage van de rechtse en linkse voetromp

1. De rechter voetromp (34) op de rechtse voetvat (24) steken. De openingen in de delen zo uitlijnen dat ze precies boven elkaar liggen.
2. De Slotschroef (30) met en onderlegplatje (29) door de openingen steken. Vanaf de andere kant een onderlegplatje (72), verende ring en de stegreepmoer (33) insteken en stevig vastdraaien.
3. De linker voetromp (28), zoals onder 1 en 2 beschreven aan de voetvat (21) monteren.
   (Let op! Het onderscheid tussen de voetschalen rechts en links is aan de hand van de randen aan de lange zijden van de voetschalen mogelijk. De hoge randen van de voetromp (28) en (34) moet steeds naar binnen (naar basisframe (1) toe) zijn uitgelijnd.

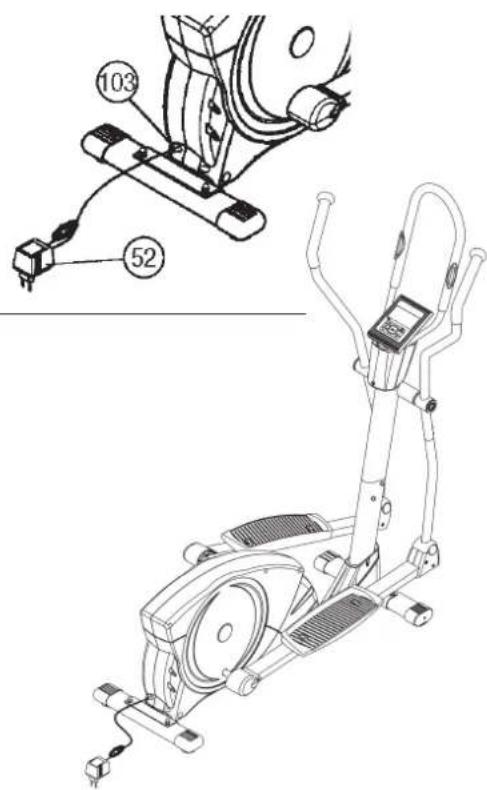

Stap 9: Aansluiting van het nettoestel

1. Steek de stekker van het nettoestel (35) in de desbetreffende bus (103) op het achterste uiteinden van de bekleding.
2. Steek daarna het nettoestel (35) in een contactdoos (230V/50Hz).

Stap 10: Controle:

1. Alle schroef- en stekkerverbindingen op een correcte montage en juiste werking controleren. Daarmee is de montage beëindigd.
2. Wanneer alles in orde is, met lichte weerstandsinstellingen vertrouwd raken met het apparaat en de individuele instellingen vastzetten.

Opmerking: De gereedschapset en de gebruiksaanwijzing a.u.b. zorgvuldig bewaren, omdat u ze wellicht later voor een reparatie of het bestellen van reserve-onderdelen nodig heeft.

Opstappen, Gebruiken & Afstappen

Transport van Apparaat:

Aan de voorzijde bevinden zich twee rollers. Om het apparaat te verplaatsen kunt u de achterzijde van het apparaat optillen en sturen naar waar u wilt om het te plaatsen of te stallen.

De Opstappen, Gebruiken en Afstappen

Opstappen:

a. Ga naast het apparaat staan, plaats de voetsteun dat het dichtst bij staat in de laagste positie en houd de vaste stuur vast.
b. Plaats uw voet op de voetsteun, probeer uw gehele gewicht op deze voet te brengen en zwaai tegelijkertijd het andere been over het apparaat heen en plaats uw voet ook daar op de voetsteun.
c. U bevindt zich nu in de juiste houding om de training te beginnen.

Gebruik:

a. Houdt uw handen op de gewenste positie op het vaste stuur.
b. Beweeg het apparaat door met uw voeten op de voetsteunen uw gewicht van links naar rechts te verplaatsen
c. Als u ook het bovenlichaam wilt trainen, kunt u uw handen in plaats van op het vaste stuur, op de beweegbare handvaton aan de linker- en rechterkant.
d. Om de intensiteit van de training te verhogen, kunt u de pedaleersnelheid verhogen, of de weerstand op het apparaat verhogen.
e. Houdt uw handen altijd ofwel op de vaste stuur, ofwel op het linker en rechter handvat.

Afstappen:

a. Verminder de trapsnelheid tot het apparaat tot stilstand komt.

b. Houdt het vaste stuur stevig vast, zwaai één been over het apparaat heen en plaats uw voet op de grond. Hierna kunt u ook met de andere voet afstappen.

Dit trainingsapparaat is een stationair apparaat combineert fietsen, steppen en lopen, zonder hierbij de gewrichten te overbelasten, waardoor het risico op blessures lager is.

Oefeningen op dit apparaat bieden de mogelijkheid van een vloeiende, non-impact workout die afhankelijk van de ingestelde weerstand lichter of zwaarder kan zijn. U zult de spieren van zowel uw boven- als uw onderlichaam versterken en het uithoudingsvermogen en algehele conditie verbeteren.

Test Title: RPM and Wattage from Level 1 to Level 16									9126, 9127				CX 6				Year: 2009
WATTAGE RPM\Load		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
40 RPM	Console Ave. Value	25	34	42	51	60	69	79	88	97	106	115	123	133	142	151	160
50 RPM	Console Ave. Value	38	51	64	77	91	105	119	133	146	160	174	186	200	215	228	242
60 RPM	Console Ave. Value	50	69	88	107	126	145	164	183	202	221	240	259	278	297	316	335
70 RPM	Console Ave. Value	69	91	114	140	163	188	214	237	263	289	312	338	361	387	409	436

Opmerkingen:

1. De energieconsumptie (Watt) wordt gemeten door de trapsnelheid te meten (min-1) van de as en de torsie (Nm).
2. Het apparaat is vóór verscheping geijkt om te voldoen aan vereisten van de accuratieclassificatie, Mocht u twijfels hebben over de accuratie, neem dan aub contact op met uw leverancier of stuur het apparaat naar een bevoegd laboratorium om te laten testen, og opnieuw te laten ijken.

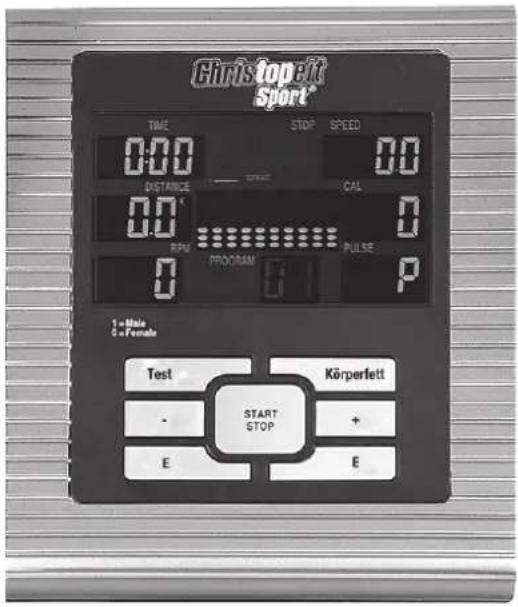

Computerhandleiding CX 6

Christopit Sport® TIME STOP SPEED 0:00 0.0 DISTANCE SPICE CAL 0.0 0 RPU PULSE PROGRAM P 1 = Male 2 = Female Test Körperfett START STOP - + E E

Wat u dient te weten voordat u begint met de oefeningen

A. Stroomvoorziening

Steek de adapter in het stopcontact en in het toestel, waarna de computer een toon zal geven. Zet de computer vervolgens in Handbediening ('Manual mode').

B. Selectie van programma's en waarden ingeven

1. Gebruik de "+" of "-"toets om de programmamodus te kiezen en druk vervolgens OP de "E"-toets om uw trainingsmodus te bevestigen.
2. In Handbediening kan u de "+" of "-" -toetsen gebruiken om de TIJD, AFSTAND en de CALORIEËN in te geven voor uw training.
3. Druk op de START/STOP toets om uw training te starten.
4. Als u uw doel bereikt heeft, zal de computer een piepsignaal geven en vervolgens stoppen.
5. Als u meer dan één doel ingeeft en u zou het volgende doel willen bereiken, duw dan op de START/STOP toets om door te gaan.

C. Klok modus:

1. Nadat de AC adapter is ingestoken zal het LCD-scherm de Klok Modus ('Clock mode') weergeven om het gegeven uur (24 uur en 60 minuten) in te geven. Nadat de klok is ingegeven, zal de monitor de uur-minuten en secon- den op het scherm weergeven. Twee seconden staan voor één hokje. Het geeft ook de huidige temperatuur op het scherm weer. Druk op om heteven welke toets om de KLOK modus te verlaten, behalve de "E"-toets.
2. De computer zal in de KLOK modus gaan wanneer er een signaal binnenkomt of wanneer er na 4 minuten nog geen enkele toets werd ingedrukt. U kan op de "E"-toets drukken om over te gaan naar de klok en de temperatuur in de KLOK modus en u kan de KLOK modus met om het even welke andere toets dan de "E"-toets verlaten.
3. Door de "E"- en de "+" -toetsen samen in te houden gedurende meer dan twee seconden, kan u overgaan naar de Klok modus tijdens de STOP modus.
4. U kan de KLOK instellen door de "E"-toets gedurende meer dan 2 seconden in te houden wanneer u overgaat van STOP modus naar KLOK modus. U kan de TIJD instellen met de "+" of "-" -toetsen.

Functies en eigenschappen:

1. START/STOP toets: Hiermee kan u de computer opstarten zonder een programma te selecteren. TIJD begint automatisch van nul op te tellen. Gebruik de "+" of "-" -toetsen om aan te passen.

2. TIJD ("TIME"): Toont de verlopen trainingstijd in minuten en seconden. Uw computer zal automatisch beginnen optellen van 0:00 tot 99:59 in intervallen van één seconde. U kan ook uw computer instellen om af te tellen van een ingegeven waarde door gebruik te maken van de "+" of "-" -toetsen. Als u doorgaat met trainen wanneer de tijd op 0:00 gekomen is, zal de computer beginnen piepen en zal hij de ingegeven tijdspanne terug weergeven om u aan te geven dat uw oefening afgerond is.

3. AFSTAND ('DISTANCE'): Toont de aflegde afstand weer die tijdens elke oefening werd afgelegd met een maximum van 99.9KM/MILE.

4. RPM: De cadans van uw pedalen.

5. WATT: De hoeveelheid mechanische kracht dat de computer ontvangt van uw oefening.

6. SNELHEID ('SPEED'): Geeft de snelheid van uw oefening weer in KM per uur.

7. CALORIEËN ('CALORIES'): Uw computer zal de cumulatief verbrande calorieën schatten op elk moment tijdens uw oefening.

8. HARTSLAG ('PULSE'): Uw computer geeft tijdens uw oefening uw hartslag weer in hartslagen per minuut.

9. LEEFTIJD ('AGE'): Uw computer kan op basis van leeftijd geprogrammeerd worden met een bereik van 10 tot 99 jaar. Als u geen leeftijd ingeeft, is de standaardleeftijd 35 jaar.

10. DOEL-HARTSLAG ('TARGET PULSE'): De hartslag dat u zou moeten aanhouden heet uw 'Doel-Hartslag' in hartslagen per minuut.

11. HARTSLAGHERSTEL ('PULSE RECOVERY'): Tijdens de startfase, houdt u uw handen op de handvaten of houdt u de borstzender aan en drukt u op de TEST-toets. Alle functieweergaven zullen stoppen behalve de "TIJD".

"TIJD" zal beginnen tellen van 00:60 - 00:59 - - tot 00:00. Wanneer 00:00 bereikt is, zal de computer uw hartslagherstel beginnen weergeven met een gradatie van F1.0 tot F6.0.

1.0 betekent OPPERBEST

1.0 < F < 2.0 betekent EXCELLENT

Merk op: als er geen signaal wordt ingegeven, zal de computer "P" weer- geven in het "PULSE"-raampje. Als de computer "ERR" weergeeft in het boodschappenraampje, druk dan a.u.b. opnieuw op de TEST-toets en let er op of u de handvaten goed vasthoudt of dat de borstzender goed vastzit.

Toetsenfuncties:

Er zijn zes toetsen en hun functies zijnde volgende:

1. START/STOP toets:

a. Quick Start toetsfunctie: Daarmee start u de computer zonder een programma te kiezen. Hierbij is enkel manuele bediening en oefening mogelijk. Tijd begint automatisch op te tellen van nul
b. Druk tijdens de oefening op deze toets om de oefening te STOPPEN.
c. Druk tijdens de STOP modus op deze toets om de oefening te STAR-TEN.

2. “+” -toets:

a. Druk op deze toets om de weerstand te verhogen tijdens de trainingmodus.

b. Tijdens het ingeven, drukt u op deze toets om de waarden te verhogen van Tijd, Afstand en Calorieën, Leeftijd en selecteer Geslacht en Programma.

3. “-” -toets:

a Druk op deze toets om de weerstand te verlagen tijdens de trainingmodus.

b. Tijdens het ingeven, drukt u op deze toets om de waarden te verlagen van Tijd, Afstand en Calorieën, Leeftijd en selecteer Geslacht en Programma.

4. "E"-toets:

a. Tijdens het ingeven drukt u op deze toets om de huidige ingegeven data te aanvaarden.

b. Door deze toets tijdens de stopmodus langer dan twee seconden in te drukken, kan de gebruiker al de ingegeven waarden wissen.

c. Tijdens het instellen van de klok, wordt de ingestelde tijd in uren en minuten ingegeven.

5. 'BODY FAT'-toets:

Druk op deze toets om uw LENGTE, GEWICHT, GESLACHT en LEEFTIJD in de te geven zodat uw lichaamsvet-ratio kan berekend worden.

6. TEST -toets:

Druk op deze toets om de hartslagherstel-functie te activeren.

Invoeren van Programma's en Werking:

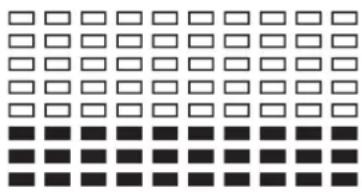

Manueel Programmeren ('Manual Program'): 'Manual'

P1 is een manueel programma. De gebruiker kan beginnen trainen door op de START/STOP toets te drukken. Het niveau van weerstandverlies is 5. De gebruiker kan trainen op om het even welk weerstandsniveau (Veranderen door "+" of "-"toetsen te gebruiken) en voor om het even welke afstand, calorieverbranding en afstand.

Bediening:

1. Gebruik de "+" of "-" -toetsen om het MANUEELprogramma (P1) te selecteren.
2. Druk op de "E" -toets om gebruik van het MANUEELprogramma te bevestigen.
3. De TIJD ('TIME') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw trainingsTIJD in te geven. Druk op de "E" -toets om uw gewenste tijd te bevestigen.
4. De AFSTAND ('DISTANCE') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw doelAFSTAND in te geven. Druk op de "E" -toets om uw gewenste AFSTAND te bevestigen.
5. De CALORIEËN ('CALORIES') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw verbrande CALORIEËN in te geven. Druk op de "E" -toets om uw gewenste CALORIEËN te bevestigen.
6. Druk op de START/STOP toets om de oefening te beginnen.

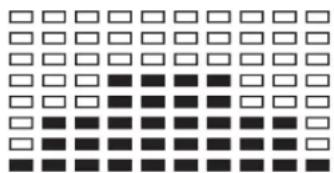

Voorgeprogrammeerde programma's: Trappen, Heuvel, Rollend, Vallei, Vetverbranding, Helling, Berg, Intervallen, Random, Plateau, Fartlek, Rotsen Programma

PROGRAMMA'S 2 tot 13 zijn bovengenoemde voorgeprogrammeerde programma's. Gebruikers kunnen training in om het even welk ingesteld weerstandsniveau (Veranderen door "+" of "-"toetsen te gebruiken) en voor om het even welke tijd, calorieverbranding en afstand.

Bediening:

1. Gebruik de “+” of “-” -toetsen om één van de programma’s te selecteren.
2. Druk op de "E"-toets om uw trainingsprogramma te bevestigen.
3. De TIJD ('TIME') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw trainingsTIJD in te geven. Druk de "E" -toets om uw gewenste tijd te bevestigen.
4. De AFSTAND ('DISTANCE') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw doelAFSTAND in te geven. Druk de "E" -toets om uw gewenste AFSTAND te bevestigen.
5. De CALORIEËN ('CALORIES') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw verbrande CALORIEËN in te geven. Druk de "E" -toets om uw gewenste CALORIEËN te bevestigen.
6. Druk op de START/STOP toets om de oefening te beginnen.

Programma's voor Gebruikersinstellingen: Gebruiker 1, Gebruiker 2, Gebruiker 3 en Gebruiker 4

Programma's 14 tot 17 zijn de programma's voor de gebruikersinstellingen. Het staat de gebruikers vrij om waarden in te stellen van TIJD, AFSTAND, CALORIEËN en het WEERSTANDSNIVEAU in 10 kolommen. De waarden en profielen zullen in het geheugen opgeslagen worden na het ingeven. Gebruikers kunnen ook het inladen in elke kolom veranderen met de "+" of "-" -toetsen en ze zullen niet het weerstandsniveau in het geheugen veranderen.

Bediening:

1. Gebruik de "+" of "-" -toetsen om het GEBRUIKERS ('USER') programma van P14 tot P17 te selecteren.
2. Druk op de "E"-toets om uw trainingsprogramma in te geven.
3. Kolom 1 zal beginnen knipperen, en gebruik dan de "+" of "-" -toetsen om uw persoonlijk trainingsprogramma te creëren. Druk op de "E"-toets om de eerste kolom van uw trainingsprogrammaprofiel te bevestigen. Wanneer er niets wordt ingegeven, zal de computer 'load' 1 kiezen.
4. Kolom 2 zal beginnen knipperen, en gebruik dan de "+" of "-" -toetsen om uw persoonlijk trainingsprogramma te creëren. Druk op de "E"-toets om de tweede kolom van uw trainingsprogrammaprofiel te bevestigen.
5. Volg bovenstaande beschrijvingen 5 en 6 om uw persoonlijke trainingsprogramma's af te sluiten. Druk op de "E"-toets om uw gewenste trainingsprofiel te bevestigen.
6. De TIJD ('TIME') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw trainingsTIJD in te geven. Druk op de "E"-toets om uw gewenste tijd te bevestigen.
7. De AFSTAND ('DISTANCE') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw doelAFSTAND in te geven. Druk op de "E"-toets om uw gewenste AFSTAND te bevestigen.
8. De CALORIEËN ('CALORIES') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw verbrande CALORIEËN in te geven. Druk op de "E" -toets om uw gewenste CALORIEËN te bevestigen.
9. Druk op de START/STOP toets om de oefening te beginnen.

Programma's 18 tot 22 zijn de Hartslag Controle Programma's en Programma 22 is het Doel Hartslag ('Target H.R.') Controleprogramma.

- Training op uw doel-hartslagwaarde.

Gebruikers kunnen trainen volgens het gewenste Hartslag Programma door LEEFTIJD, TIJD, AFSTAND, CALORIEËN of DOELHARTSLAG in te geven. Bij deze programma's zal de computer het weerstandsniveau aanpassen volgens de gedetecteerde hartslag. Bijvoorbeeld: het weerstandsniveau zal verhogen na elke 20 seconden waarbij de gedetecteerde hartslag onder de DOELHARTSLAG ligt.

Bediening:

1. Gebruik de "+" of "-" -toetsen om het Hartslag Controle Programma ('H.R.C. Program') van P18 tot P22 te selecteren.
2. Druk op de "E"-toets om uw trainingsprogramma in te geven.
3. De LEEFTIJD ('AGE') zal beginnen knipperen bij programma's P18 tot P21 en u kan de "+" of "-" -toetsen gebruiken om uw LEEFTIJD in te geven. Indien geen leeftijd wordt ingegeven, is de standaardleeftijd 35 jaar.
4. Bij programma 22, zal de DOELHARTSLAG beginnen knipperen en kan u de "+" of "-" -toetsen gebruiken om uw DOELHARTSLAG in te geven tussen 120 en 180. Indien geen doelhartslag wordt ingegeven, is de standaard-DOELHARTSLAG 120.
5. De TIJD ('TIME') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw trainingsTIJD in te geven. Druk op de "E" -toets om uw gewenste tijd te bevestigen.
6. De AFSTAND ('DISTANCE') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw doelAFSTAND in te geven. Druk op de "E"-toets om uw gewenste AFSTAND te bevestigen.
7. De CALORIEËN ('CALORIES') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw verbrande CALORIEËN in te geven. Druk op de "E" -toets om uw gewenste CALORIEËN te bevestigen.
8. Druk op de START/STOP toets om de oefening te beginnen.

POLSSLAGMETING:

1. Handpulsmeting:

In het linkse en rechtse stuurgedeelte is telkens een metalen contactplaat, de voelers, voorzien. Verbind de kabel met de aansluiting 81 op de computer. Gelieve erop te letten dat steeds beide handpalmen gelijktijdig met normale kracht op de voelers liggen. Zodra er een polsslag volgt, knippert er een hart naast het polsslagdisplay.

(De handpulsmeting dient slechts ter oriëntatie omdat het door beweging, wrijving, zweet etc. tot afwijkingen van de effectieve polsslag kan komen. Bij een klein aantal personen kan het tot foutieve functies van de handpulsmeting komen.

Indien u moeilijkheden met de handpulsmeting ondervindt, raden wij het gebruik van een cardioborstgordel aan.

2. Cardiopolsslagmeting:

In de handel zijn zogeheten cardiopolsslagmeters verkrijgbaar, die uit een zenderborstgordel en een armbandhorloge-ontvanger bestaan. De computer van uw ERGOMETER is met een ontvangtoestel (zonder zender) voor bestaande cardiopolsslagmeetinstrumenten uitgerust.

Indien u in het bezit van een dergelijk toestel bent, kunnen de door uw zendtoestel (borstgordel) uitgestraalde impulsen op het computerdisplay afgelezen worden. Dit functioneert met al de niet-gecodeerde borstgordels, waarvan de zendfrequentie tussen 5,0 en 5,5 KHz ligt.

De reikwijdte van de zendtoestellen bedraagt al naargelang het model 1 tot 2 m.

OPGELET: indien beide polsslagmeetmethoden tegelijkertijd gebruikt worden (bijvoorbeeld: ze dragen een borstgordel en leggen gelijktijdig hun handen op de handpulsvoelers) heeft de handpulsmeting voorrang.

Toets „START“ beslist indrukken, anders volgt er geen polsslagmeting.

Watt Controle Programma: Watt Control

Programma 23 is een Snelheid-onafhankelijk programma. Druk op de "E"-toets om de waarden DOELWATT, TIJD, AFSTAND en CALORIEËN in te geven. Tijdens deze oefening is de weerstand niet te veranderen. Bijvoorbeeld: het weerstandsniveau kan verhogen wanneer het tempo te laag is. Zo kan het weerstandsniveau verlagen wanneer het tempo te hoog is. Bijgevolg zal de berekende WATT waarde dicht bij de door de gebruikers ingegeven DOELWATT liggen.

Bediening:

1. Gebruik de "+" of "-" -toetsen om het Watt Controle Programma (P23) te selecteren.
2. Druk op de "E"-toets om uw trainingsprogramma in te geven.
3. De TIJD ('TIME') zal beginnen knipperen en u kunt de "+" of "-" -toetsen gebruiken om uw trainingsTIJD in te geven. Druk op de "E" -toets om uw gewenste tijd te bevestigen.
4. De AFSTAND ('DISTANCE') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw doelAFSTAND in te geven. Druk op de "E" -toets om uw gewenste AFSTAND te bevestigen.

5. De WATT zal beginnen knipperen en u kunt de "+" of "-" -toetsen gebruiken om uw WATTwaarde in te geven. Druk op de "E" -toets om uw gewenste WATT-waarde te bevestigen. Indien geen wattwaarde wordt ingegeven, wordt 100 als standaard genomen.

6. De CALORIEËN ('CALORIES') zal beginnen knipperen en u kunt de "+" of "-" -toetsen gebruiken om uw verbrande CALORIEËN in te geven. Druk op de "E" -toets om uw gewenste CALORIEËN te bevestigen.

7. Druk op de START/STOP toets om de oefening te beginnen. MERK OP: 1. WATT = OMWENTELKRACHT of KOPPELING (KGM) * TPM * 1.03
8. In dit programma zal de WATTwaarde constant gehouden worden. Dat betekent dat als u snel trapt, het weerstandniveau zal dalen en dat als u traag trapt het weerstandniveau zal stijgen. Probeer steeds dezelfde wattwaarde aan te houden.

Lichaamsvet Programma: Body Fat

Programma 24 is een speciaal ontworpen programma om de vetratio van het lichaam van de gebruiker te berekenen en om een specifiek belastingsprogramma voor de gebruiker aan te bieden. Er zijn drie lichaamstypes opgedeeld volgens het berekende VET%.

Type1: LICHAAMSVET % > 27

Type2: 27 ≥ LICHAAMSVET % ≥ 20

Type3: LICHAAMSVET % < 20

De computer zal de testresultaten tonen van het VETPERCENTAGE, de BMI en de BMR.

Bediening:

1. Gebruik de "+" of "-" -toetsen om het LICHAAMSVET Programma (P24) te selecteren.
2. Druk op de "E"-toets om uw trainingsprogramma in te geven.
3. De LENGTE ("HEIGHT") zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw HOOGTE in te geven. Druk op de "E" -toets om uw LENGTE te bevestigen. Indien geen lengte wordt ingegeven, wordt 170cm als standaard genomen.
4. Het GEWICHT ('WEIGHT') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw GEWICHT in te geven. Druk op de "E" -toets om uw GEWICHT te bevestigen. Indien geen gewicht wordt ingegeven, wordt 70kg als standaard genomen.
5. Het GESLACHT ('GENDER') zal beginnen knipperen en u kan de "+" of "-" -toetsen gebruiken om uw GESLACHT in te geven. Nummer wil zeggen dat u een man bent en nummer 0 betekent dat u een vrouw bent; ber 1 means man and number 0 means female. Druk op de "E" -toets om uw GESLACHT te bevestigen. Indien geen geslacht wordt ingegeven, wordt 1 (MAN) als standaard genomen.
6. De LEEFTIJD ('AGE') zal beginnen knipperen bij programma's P18 tot P21 en u kan de "+" of "-" -toetsen gebruiken om uw LEEFTIJD in te geven. Indien geen leeftijd wordt ingegeven, wordt 35 als standaard genomen.
7. Druk op de START/STOP toets om het meten van het lichaamsvet te laten aanvatten. Als het berichtraampje "E" weergeeft, let er dan op of uw handen de grepen goed vast hebben of dat de borstriem goed tegen uw lichaam aanzit. Druk dan nog eens op de START/STOP toets om het meten van het lichaamsvet te laten aanvatten.
8. Na de meting zal de computer de waarden van BMR, BMI en het VET-PERCENTAGE op het LCDscherm weergeven. Daarna verschijnt ook uw persoonlijk oefenprofiel voor uw type lichaam.
9. Druk op de START/STOP toets om de oefening te beginnen.

Bedieningshandleiding:

1. Slaapstand ('Sleep Mode'):

De computer zal in slaapstand gaan wanneer er geen signaal wordt ontvangen en wanneer er geen toetsen worden ingedrukt gedurende 4 minuten. U kan op om het even welk toets drukken om de computer terug in waakstand te zetten.

2. BMI (Lichaamsgewicht Index of 'Body Mass Index'):

BMI is een maat voor het lichaamsvet gebaseerd op lengte en gewicht en is toepasbaar bij mannen en bij vrouwen.

1. BMR (Basale Metabolische Ratio of 'Basal Metabolic Rate'): Uw BMR staat voor het aantal calorieën dat uw lichaam nodig heeft om te functioneren. Dit staat niet voor elke activiteit, maar het gaat over het energie die nodig is om een hartslag te hebben, te ademenen en voor een normale lichaamstemperatuur. Het wordt gemeten bij een lichaam in rust, niet in slaap en bij kamertemperatuur.

Foutmelding:

Normale toestand: Tijdens training, wanneer de monitor geen telsignaal heeft kunnen ontvangen van de motor gedurende vier seconden, en dit zich tijdens 3 opeenvolgende controles heeft voorgedaan, zal het LCDscherm E1 aangeven.

Stroomonderbreking: De motor zal automatisch naar nul gaan wanneer het signaal van de motor niet kan gedetecteerd worden gedurende 4 seconden, dan zal de aanvoer van de motor onmiddellijk worden afgesneden en zal E1 op het LCDscherm worden weergegeven. Al de andere digitale en functiesignalen vallen weg en de outputsignalen vervallen ook.

E2 (FOUT of 'ERROR' 2): Wanneer de monitor de data uit het geheugen heeft gelezen, wanneer de identificatiecode onjuist is of wanneer het geheugen storing oploopt door een stroomonderbreking, dan zal de monitor

E2 weergeven wanneer er terug stroom is.

E3 (FOUT of 'ERROR' 3): Na 4 seconden bij de start modus, detecteert de computer dat de falende motor niet het nulpunt heeft verlaten. Dan zal het LCDscherm E3 weergeven.

Technische gegevens van de stroomadapter

1. Beschikbaar voor toevoer: 230V/50Hz of 60Hz Output: 6V AC/0.5A type: AHEAD, JAD-0600500E

PROGRAMMA 1
HANDBEDIENING

Eén van de volgende zes profielen zal automatisch verschijnen nadat uw LICHAAMSVET werd gemeten:

Trainingstijd: 40 minuten

Trainingstijd: 40 minuten

Trainingstijd: 20 minuten

Trainingstijd: 40 minuten

Trainingstijd: 40 minuten

Trainingstijd: 20 minuten

Trainingshandleiding

De onderstaande factoren moeten in acht worden genomen bij het bepalen van de benodigde training voor het bereiken van een merkbare verbetering van uw figuur en gezondheid:

1. Intensiteit:

De mate van lichamelijke belasting bij de training moet de normale belasting overschrijden, zonder dat u daarbij buiten adem en/of uitgeput raakt. De hartslag kan een geschikte richtwaarde voor een effectieve training zijn. Tijdens de training moet deze tussen de 70% en 85% van de maximale hartslag liggen (zie de tabel en formule om deze te bepalen en te berekenen).

Tijdens de eerste weken moet de hartslag tijdens de training in het laagste deel hiervan, rond 70% van de maximale hartslag liggen. In de loop van de daaropvolgende weken en maanden zou de hartslag langzaam tot de bovengrens van 85% van de maximale hartslag moeten stijgen. Hoe beter de conditie van degene die traint is, des te meer moet het trainingsniveau stijgen om tussen de 70% tot 85% van de maximale hartslag te komen. Dit kan worden bereikt door langer te trainen en/of door de moeilijkheidsgraad te verhogen.

Wanneer de hartslag niet op het display wordt weergegeven of wanneer u voor de zekerheid uw hartslag wilt controleren, omdat deze door eventuele gebruiksfouten enz. onjuist weergegeven kan zijn, kunt u het volgende doen:

De hartslag op de gebruikelijke wijze meten (bijv. de pols voelen en het aantal slagen per minuut tellen).

De hartslag met een geschikt en geijkt meetapparaat meten (verkrijgbaar bij gezondheidsinstellingen)

2. Frequentie:

De meeste experts adviseren een gezondheidsbewust dieet, dat op uw trainingsdoel moet worden afgestemd en drie tot vijf maal per week een lichamelijke training. Een normale volwassene moet tweemaal per week trainen om zijn huidige conditie te behouden. Om zijn conditie te verbeteren en zijn lichaamsgewicht te veranderen moet hij minimaal driemaal per week trainen. Natuurlijk is de ideale trainingsfrequentie vijf maal per week.

ledere trainingssessie moet uit drie fasen bestaan: een "warming-up", een "trainingsfase" en een "cooling down". In de "warming-up" moet de lichaamstemperatuur en de zuurstoftoevoer langzaam toenemen. Dit kan worden bereikt door vijf tot tien minuten lang gymnastiekoefeningen te doen.

Daarna moet de eigenlijke training ("trainingsfase") beginnen. De trainingsbelasting moet de eerste minuten laag zijn en dan gedurende een periode van 15 tot 30 minuten zo toenemen, dat de hartslag zich tussen de 70% en 85% van de maximale hartslag bevindt.

Om de bloedsomloop na de "trainingsfase" te ondersteunen en om spierpijn of verrekte spieren te voorkomen, moet de trainingsfase door een "cooling down" worden gevolgd. Hierbij moeten vijf tot tien minuten lang stretchoefeningen en/of lichte gymnastiekoefeningen worden gedaan.

4. Motivatie

De sleutel tot een succesvol programma is een regelmatige training. U kunt het beste een vaste tijd en plaats per trainingsdag vaststellen en u ook geestelijk op de training voorbereiden. Train alleen met een goed humeur en houd uw doel voor ogen. Met een continue training zult u zien dat u per dag vooruitgang boekt, dat u zich verder ontwikkelt en dat u uw persoonlijke trainingsdoel beetje bij beetje nadert.

Berekeningsformules: Maximale hartslag (220 - leeftijd) = 220 - leeftijd
90% van de maximale hartslag = (220 - leeftijd) x 0,9
85% van de maximale hartslag = (220 - leeftijd) x 0,85
70% van de maximale hartslag = (220 - leeftijd) x 0,7

Обзор содержания
