| Produkttyp | Ellipsentrainer |
| Marke | Christopeit |
| Modell | AX 7000 |
| Maße (L x B x H) | 120 x 60 x 163 cm |
| Produktgewicht | 40 kg |
| Maximales Benutzergewicht | 150 kg |
| Stromversorgung | Netzadapter 6V DC / 1 A (230V~ / 50Hz) |
| Schwungmasse (Schwungrad) | ca. 8 kg |
| Widerstand | 24 Stufen, motorische Verstellung |
| Trainingsprogramme | Manuell, 10 Fitness, 5 benutzerdefinierte (U1-U5), 1 Watt (30-350 W), 4 Herzfrequenzprogramme (55%, 75%, 95% HFmax und freie Ziel-HF) |
| Anzeige | Digitalbildschirm: Zeit, Geschwindigkeit, Distanz, Kalorien, Puls, Watt, Erholung |
| Pulsmessung | Handpulssensoren am festen Griff |
| Pedaleinstellung | 3 Positionen (schwenkbare Fußschalen) |
| Erholungsfunktion (Fitness-Test) | Ja, Bewertung von F1.0 bis F6.0 |
| Smartphone-/Tablet-Kompatibilität | Integrierte Halterung |
| Transport | Rollen am vorderen Fuß |
| Stabilität | Höhenverstellbare hintere Füße (Ausgleich von Unebenheiten) |
| Klassifizierung | Heimgebrauch (Klasse HA nach EN ISO 20957-1 und -9) |
| Montagezeit | ca. 50 Minuten |
| Wartung | Reinigung mit feuchtem Tuch; Schrauben alle 50 h überprüfen; Achsen alle 100 h schmieren |
| Ersatzteile | Erhältlich über www.christopeit-service.de (Bestellnummer 1908) |
Häufig gestellte Fragen - AX 7000 Christopeit
Benutzerfragen zu AX 7000 Christopeit
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ellipsentrainer kostenlos im PDF-Format! Finden Sie Ihr Handbuch AX 7000 - Christopeit und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AX 7000 von der Marke Christopeit.
BEDIENUNGSANLEITUNG AX 7000 Christopeit
Heimsport-Trainingsgerät Crosstrainer-Ergometer
AX 7000

Montage- und Bedienungsanleitung für Bestell-Nr. 1908
GB
| D | Inhaltsübersicht | GB | ||||||
| 1. | Wichtige | Empfehlungen | und | Sicherheitsinweise | Seite | 2 | Page | 16 |
| 2. | Montageanleitung | mit | Explosionsdarstellungen | Seite | 3 | - | 7 | |
| Benutzung | des Gerätes, | Leistungstabelle | ||||||
| 3. | Garantiebestimmungen | Seite | ||||||
| 4. | Computeranleitung-Störungsbeseitigung | Seite | ||||||
| Reinigung, | Wartung und | Lagerung | ||||||
| 5. | Trainingsanleitung-Aufwärmübungen | Seite | 12 | |||||
| 6. | Stückliste-Ersatzteilliste-Techn. Daten | Seite 13 - 15 | ||||||
| 7. | Einzelteileübersicht | Seite 71 | ||||||
| Sehr | geehrte | Kundin, | sehr | geehrter | Kunde | Pagina 43 | ||
| Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und wünschen | Ihnen | viel | Vergnügen | damit. | ||||
| Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. | ||||||||
| Wenn | Sie | irgendwelche | Fragen | haben, | können | Sie | sich | CTP. 57 selbstverständlich |
| jederzeit | an | uns | wenden. | |||||
| Mit | freundlichen | Grüßen, Ihre | Top-Sports | Gilles | Achtung: Vor Benutzung Bedienungsanleitung lesen! | |||
| Friedrichstr. | 55 | |||||||
| 42551 | Velbert | |||||||
Wichtige Empfehlungen und Sicherheitshinweise
Unsere Produkte sind grundsätzlich geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht die nachfolgenden Grundsätze strikt zu befolgen.
- Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten und in der Montage aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit des Lieferumfanges anhand der Montageschritte grob kontrollieren.
- Vor der ersten Benutzung und in regelmässigen Abständen (ca. alle 50 Betriebsstunden) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen und die zugänglichen Achsen und Gelenke mit etwas Schmiermittel behandeln, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist.
- Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Massnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschliessen.
- Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
- Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
- Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweissablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
- ACHTUNG! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Malzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
- Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. ACHTUNG: Sollten Teile bei Benutzung des Gerätes übermäßig heiss werden ersetzen sie diese umgehend und sichern sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
- Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemässe Sicherung der neu eingestellten Position achten.
- Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden, und die Trainingsleistung sollte insgesamt 60 Min./tägl. nicht überschreiten.
- Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuss einen festen Halt geben und eine rutschfeste Sohle besitzen.
-
ACHTUNG! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen und andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
-
Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur sicheren Benutzung des Gerätes, sowie Aufklärung der evtl. damit verbundenen Gefahren verstanden wurde. Kinder dürfen nicht mit dem Heimsportgerät spielen. Reinigungen und Wartungen sollten nicht von Kindern ohne Aufsicht durchgeführt werden. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschließen.
- Dieses Gerät darf nur mit dem mitgelieferten Netzgerät in Betrieb genommen werden.
- Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
- Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. - Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
- Für ein geschwindigkeitsabhängiges Training kann der Bremswiderstand manuell eingestellt werden und die erbrachte Leistung hängt von der Schrittgeschwindigkeit der Pedale ab. Für ein geschwindigkeitsunabhängiges Training, kann der Benutzer eine gewünschte Leistung in Watt über den Computer vorgeben und somit ein drehzahlunabhängig Training bei gleicher Leistung durchführen. Das Bremssystem passt sich dabei automatisch mit dem Widerstand an die Schrittbewegung an, um die voreingestellte Wattleistung zu erzielen.
- Das Gerät ist mit einer 32-stufigen Widerstandseinstellung ausgestattet. Diese ermöglicht eine Verringerung bzw. Erhöhung des Bremswiderstandes und damit der Trainingsbelastung. Dabei führt das Drücken der Taste „“ zu einer Verringerung des Bremswiderstandes und damit der Trainingsbelastung. Das Drücken der Taste „+“ führt zu einer Erhöhung des Bremswiderstandes und damit der Trainingsbelastung.
- Dieses Gerät ist gemäss der DIN EN ISO 20957-1/2014 und EN ISO 20957-9:2016 „H, A“ geprüft und zertifiziert worden. Die zulässige maximale Belastung (=Körpergewicht) ist auf 150 kg festgelegt worden. Die Klassifizierung H/A sagt aus, dass dieses Gerät nur zum Heimgebrauch gedacht und gefertigt wurde, ausgestattet mit einem Computer mit hoher Anzeigegenauigkeit in der Watt Anzeige. Die Abweichungstoleranz liegt bei ±5W bis 50Watt and ±10% über 50Watt. Dieser Gerätecomputer entspricht den grundlegenden Anforderungen der EMV Richtlinie 2014/30/EU.
- Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.
Montageanleitung
Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitshinweise beachten! Entnehmen Sie alle Einzelteile der Verpackung, legen Sie diese auf den Boden und kontrollieren grob Sie die Vollzähligkeit anhand der Montagebilder. Dieses soll Ihnen den Zusammenbau des Gerätes erleichtern und schneller durchführbar machen. Montagezeit ca. 50Min.

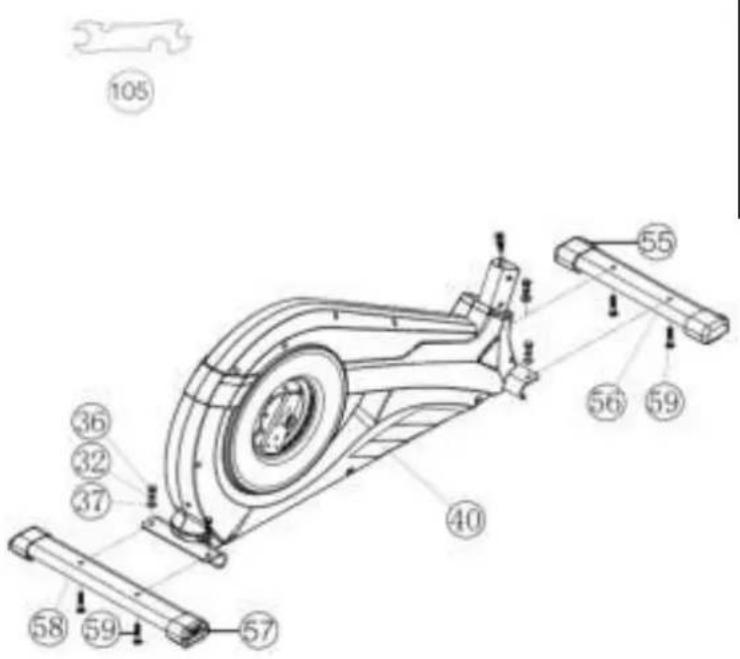

Schritt 1:
Montage des vorderen und hinteren Fußes (56+58).
- Führen Sie den vorderen Fuß (56), montiert mit den Fußabdekungen mit Transportrolleneinheiten (55) an den Grundrahmen (40) und schrauben Sie diesen mittels der Schlossschrauben M8x45 (59), Unterlegscheiben (37), Federringen (32) und Hutmuttern (36) fest.
- Führen Sie den Hinteren Fuß (58) montiert mit Fußabdeckungen mit Höhenverstellung (57) an den Grundrahmen (40) und schrauben Sie diesen mittels der Schlossschrauben (59), Unterlegscheiben (37), Federringen (32) und Hutmuttern (36) fest. (Die Höhenausgleichsschrauben an den Fußkappen (57) sind zur Stabilisierung des Gerätes bei Unebenheiten gedacht.)

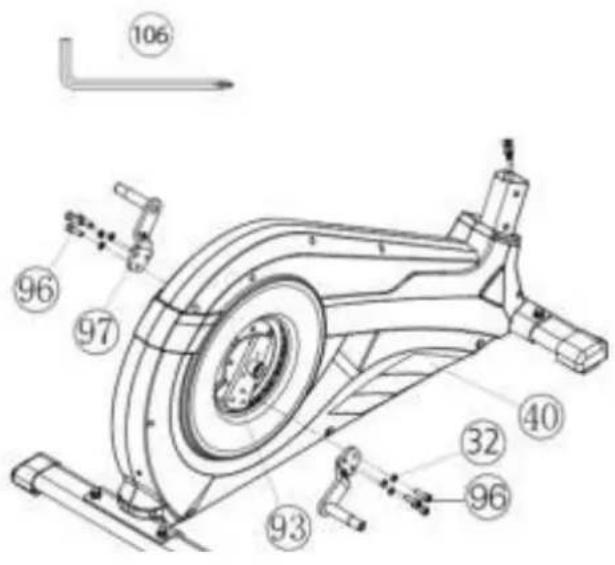

Montage der Pedalarme (97) und den Pedalarmverkleidungen (95).
- Führen Sie die Pedalarme (97) zu den Pedalarmaufnahmen (93), sodass die Bohrungen fluchten und schrauben Sie die Pedalarme (97) mittels der Schrauben M8x20 (96) und Federringen (32) an den Pedalarmaufnahmen (93) fest.
- Stecken Sie die Pedalarmverkleidungen (95) auf die Pedalarme (97) und befestigen Sie diese mittels der Schrauben M5x15 (102).
- Stecken Sie anschließend die Rundstopfen (94) in die Pedalarmverkleidungen (95) passend auf.

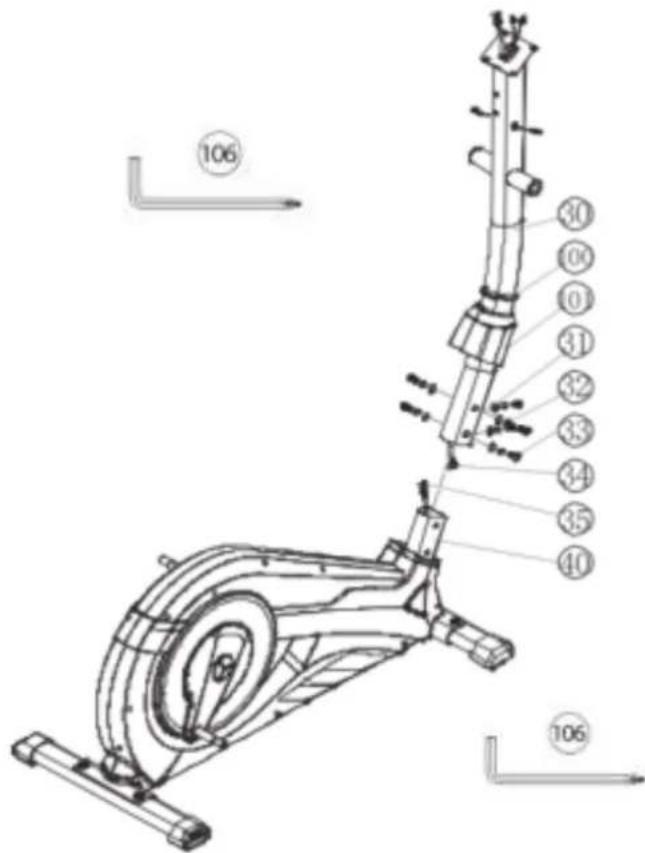

Schritt 3: Verbindung des Computerkabelstranges (34) mit dem Stellmotorkabel (35) und des Stützrohres (30) am Grundrahmen (40).
- Die Schrauben M8x20 (33), gebogenen Unterlegscheiben (31) und Federringe (32) griffbereit neben den vorderen Teil des Grundrahmens (40) legen.
- Das untere Ende des Stützrohr (30) zum Grundrahmen (40) führen und den Gummiring (100) und die Stützrohrverkleidung (101) aufschieben.
- Die Enden der beiden Computerkabelstränge (34+35), die aus (30+40) herausragen, zusammenstecken. (Achtung! Das oben aus dem Stützrohr (30) ragende Ende des Computerkabelstrangs (34) darf nicht in das Rohr rutschen, da es zur weiteren Montage noch benötigt wird.) Ebenso darauf achten, dass beim Zusammenstecken der Rohre die Kabelverbindung nicht eingeguetscht wird.
- Auf die Schrauben (33) je einen Federring (32) und eine gebogene Unterlegscheibe (31) stecken und das Stützrohr (30) auf den Grundrahmen aufschieben. Die Schrauben (33) durch die Bohrungen stecken und das Stützrohr (30) am Grundrahmen (40) richtig fest verschrauben.
- Anschließend die Stützrohrverkleidung (101) und den Gummiring (100) passend über die Schraubenverbindung schieben.

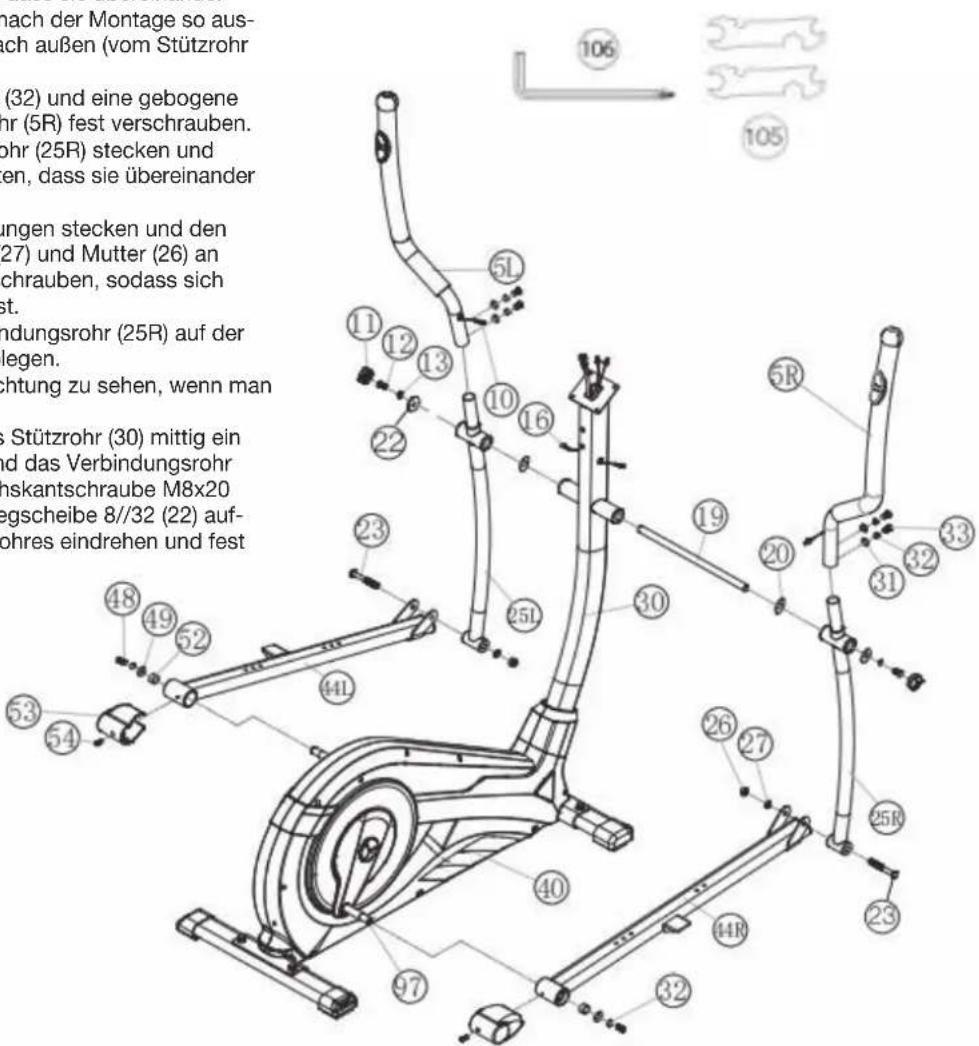

Schritt 4: Montage der Griffrohre (5), Fußhebel (44) und Verbindungsrohre (25).
- Das Griffrohr (5R) auf das Verbindungsrohr (25R) stecken und die Bohrungen in den Rohren so ausrichten, dass sie übereinander liegen. (Achtung! Die Griffrohre müssen nach der Montage so ausgerichtet sein, dass die oberen Enden nach außen (vom Stützrohr (30) weg) gebogen sind.)
- Auf die Schrauben (33) je einen Federring (32) und eine gebogene Unterlegscheibe (31) stecken das Griffrohr (5R) fest verschrauben.
- Den Fußhebel (44R) an das Verbindungsrohr (25R) stecken und die Bohrungen in den Rohren so ausrichten, dass sie übereinander liegen.
- Die Schraube M8x78 (23) durch die Bohrungen stecken und den Fußhebel (44R) mittels Unterlegscheibe (27) und Mutter (26) an dem Verbindungsrohr (25R) nur so fest schrauben, sodass sich die Verbindung noch leicht bewegen lässt.
- Den Fußhebel rechts (44R) mit dem Verbindungsrohr (25R) auf der rechten Seite des Grundrahmens (40) ablegen. ( Achtung! Rechts ist aus der Blickrichtung zu sehen, wenn man auf dem Gerät steht und trainiert.)
- Schieben Sie die Griffrohrachse (19) in das Stützrohr (30) mittig ein und stecken Sie eine Wellscheibe (20) und das Verbindungsrohr (25R) auf die Achse (19) auf. Auf die Sechskantschraube M8x20 (12) einen Federring (32) und eine Unterlegscheibe 8//32 (22) aufstecken und in die Achse (19) des Stützrohres eindrehen und fest anziehen.
- Den Fußhebel (44R) auf den Pedalarm (97) stecken und mit der Unterlegscheibe 8//20 (49), Federring (32), Distanztstück (52) und Schraube (48) verschrauben.
- Den Fußhebel links (44L) incl. allen zusätzlich erforderlichen Teilen auf der linken Seite des Gerätes, genauso wie in 1.-7. beschrieben, montieren.
- Verbinden Sie die Pulskabel (10) mit den Pulsverbindungskabeln (16) und stecken Sie die Schraubenkappen (11) auf die Schrauben (12).

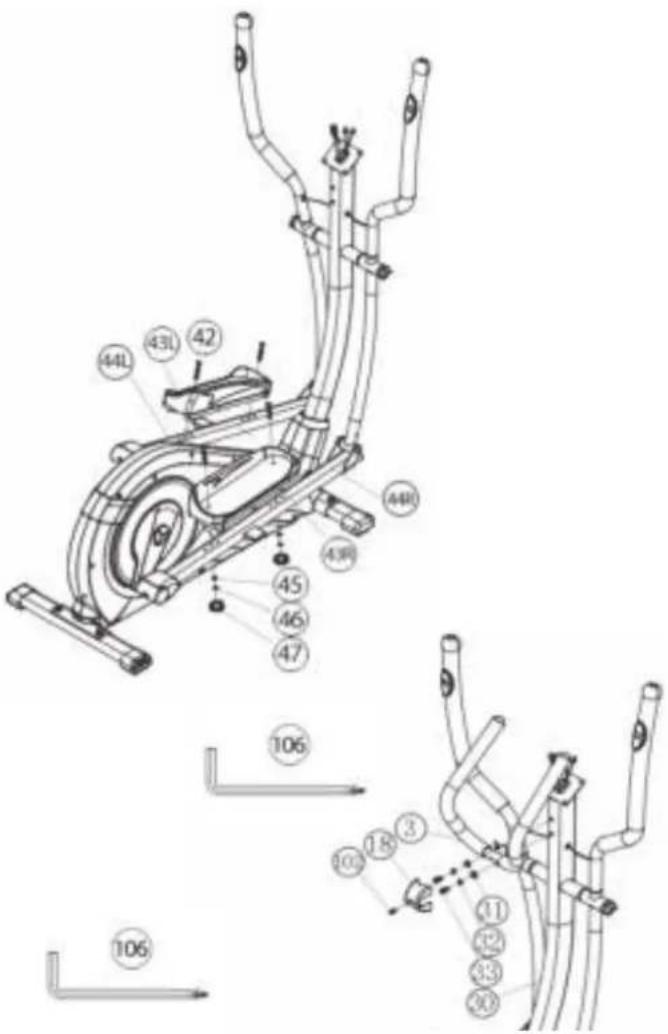

Schritt 5:
Montage der Fußschalen (43) an den Fußhebeln (44).
- Die rechte Fußschale (43R) auf den rechten Fußhebel (44R) auflegen und die Bohrungen in den Teilen so ausrichten, dass sie übereinander liegen.
- Die Schlossschrauben M6x50 (42) von oben durch die Boh-rungen stecken. Von der gegenüber liegender Seite je eine Unterlegscheibe (45), einen Federring (46) aufstecken und eine Sterngriffmutter (47) aufdrehen und fest anziehen.
- Die linke Fußschale (43L), wie in 1.-2. beschrieben, an dem Fußhebel (44L) montieren. (Achtung! Die Unterscheidung der Fußschalen in rechts und links ist anhand der Ränder an den Längsseiten der Fußschalen möglich. Die hohen Ränder der Fußschalen (43L+43R) müssen jeweils nach innen (zum Grundrahmen hin) ausgerichtet sein. Die eingestellte Position sollte auf beiden Seiten immer gleich sein. Die Positionen können jederzeit durch herausnehmen der Schlossschrauben (42) und verschieben der Fußschalen auf den Fußhebeln beliebig verändert werden, so dass eine angenehme Trainingsposition in einer optimalen Entfernung zu den Griffen und zum Computer gegeben ist. Je weiter die Fußschalen nach hinten positioniert sind, desto gewaltiger ist der Bewegungsablauf.)
Schritt 6:
Montage des Haltegriffes (3) am Stützrohr (30).
- Stecken Sie auf die Schrauben M8x20 (33) je einen Federring (32) und eine gebogene Unterlegscheibe (31) auf.
- Führen Sie den Haltegriff (3) zum Stützrohr (30) und schrauben Sie diesen am Stützrohr (30) mittels der Schrauben (33) fest.
- Befestigen Sie die Haltegriffabdeckung (18) mittels der Schraube M5x15 (102) über die Schraubenverbindung am Haltegriff (3).
Schritt 7:
Montage des Computers (1) am Stützrohr (30).
- Nehmen Sie den Computer (1) und stecken Sie das Verbindungskabel (34) in den Anschlussstecker des Computers (1) ein.
- Stecken Sie die Pulskabelverbindungskabel (16) in die entsprechende Anschlussstecker des Computers (1) ein und legen Sie den Computer (1) auf die Computeraufnahme oben am Stützrohr (30) auf, sodass die Gewindebohrungen fluchten. Befestigen Sie den Computer (1) mittels der Schrauben M5x10 (15). (Bitte achten Sie darauf, dass die Kabel beim Auflegen des Computers nicht eingeklemmt werden.)
Schritt 8:
Anschluss des Netzgerätes (13).
- Stecken Sie den Stecker des Netzgerätes (13) in die entsprechende Anschlussbuchse (39) am hinteren Ende der Verkleidung (98).
- Stecken Sie danach das Netzgerät (13) in eine vorschriftsmäßig installierte Steckdose (230V\~/50Hz).
Schritt 9:
Kontrolle
- Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen. Die Montage ist hiermit beendet.
- Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen mit dem Gerät vertraut machen und die individuellen Einstellungen vornehmen.
Anmerkung:
Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen bzw. Ersatzteilbestellungen benötigt werden.

Benutzung des Gerätes
Transport des Gerätes:
Es befinden sich 2 Transportrollen im vorderen Fuß. Um das Gerät an einen anderen Ort zu stellen oder zu lagern, fassen sie den Haltegriff und kippen Sie das Gerät auf den vorderen Fuß so weit, sodass sich das Gerät leicht auf den Transportrollen bewegen lässt und schieben Sie es zum gewünschten Ort. (Achtung: Sollte das Trainingsgerät ohne Haltegriff ausgestattet sein benutzen sie vorsichtig die Handgriffe Links und Rechts für die Handhabung.)
Auf/Absteigen vom Gerät und Benutzung:
Aufsteigen:
Stellen Sie sich neben das Gerät und halten sie sich am feststehendem Griff fest. Führen Sie die naheliegende Fußschale zur untersten Position
und setzen Sie den Fuß darauf, sodass sie einen sicheren Stand auf der Fußschale haben.
Schwingen Sie nun das andere Bein zur gegenüberliegenden Fußschalenseite und stellen Sie ihn auf die Fußschale auf. Dabei mit den Händen am Haltegriff festhalten.
Benutzung:
Halten Sie sich mit beiden Händen zuerst am Haltegriff in gewünschter Position fest und treten Sie bei gleichzeitiger Gewichtsverlagerung auf die Fußschalen Rechts und Links sodass nur die Ferse von der Fußschale kurz abhebt und ein gleichmäßiger Trainingslauf erfolgt. Um den Oberkörper mit zu trainieren fassen sie an die mitlaufenden Armhebel Rechts und Links in gewünschter Position. Mit Steigerung oder Verminderung der Geschwindigkeit und des Bremswiderstandes lässt sich die Intensität des Trainings steuern. Stets am Haltegriff oder an den Armhebeln festhalten beim Training.
Absteigen:
Stoppen sie das Training und halten Sie sich am feststehenden Haltegriff gut fest. Stellen sie zuerst einen Fuß von der Fußschale für einen sicheren Stand auf den Boden und danach den zweiten Fuß und steigen Sie zu einer Seite über das Gerät ab.
Dieses Fitnessgerät ist ein stationäres Heimsportgerät und simuliert eine Kombination aus Radfahren, Steppen und Laufen.
Ein vermindertes Risiko besteht durch ein wetterunabhängiges Training ohne äußere Einflüsse, sowie bei evtl. Gruppenzwang das Risiko von Überanstrengungen oder Stürzen.
Die Kombination aus Radfahren, Steppen und Laufen bietet ein Herz-Kreislauf-Training ohne Überforderung, aufgrund der Möglichkeit des selbst einstellbaren Widerstandes. Somit ist ein mehr oder weniger Intensives Training möglich. Es trainiert die unteren und oberen Extremitäten, stärkt das Herz-Kreislaufsystem und fördert somit die Gesamtfitness des Körpers.

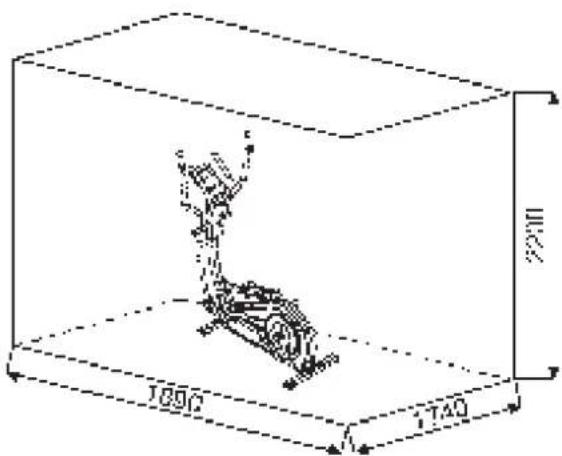

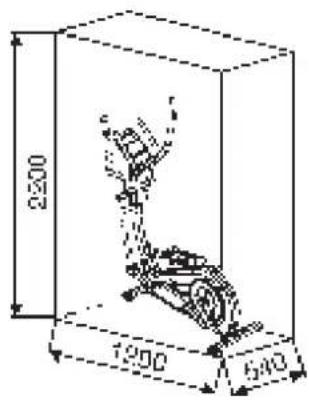

Trainingsfläche in mm (für Gerät und Benutzer)
Freifläche in mm
(Trainingsfläche und Sicherheitsfläche (umlaufend 60cm))


Garantiebestimmungen
Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.
Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust Eine Instandsetzung am Aufstellort ist ausgeschlossen.
Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.
Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsach-
gemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.
Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!
Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.
Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.
Hersteller:
Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
| STUFE 20RPMWATT | 30RPMWATT | 40RPMWATT | 50RPMWATT | 60RPMWATT | 70RPMWATT | 80RPMWATT | |
| 1 | 7 15 19 | 33 40 43 61 | |||||
| 2 | 9 18 24 | 40 50 55 76 | |||||
| 3 | 10 20 29 | 46 60 67 90 | |||||
| 4 | 11 22 34 | 54 70 82 107 | |||||
| 5 | 12 25 39 | 61 80 93 125 | |||||
| 6 | 14 27 44 | 68 90 106 140 | |||||
| 7 | 15 30 49 | 74 100 118 155 | |||||
| 8 | 16 33 53 | 81 110 130 171 | |||||
| 9 | 18 36 59 | 88 120 143 186 | |||||
| 10 | 19 38 64 | 95 130 155 202 | |||||
| 11 | 20 41 69 | 103 140 167 218 | |||||
| 12 | 22 43 73 | 110 150 180 232 | |||||
| 13 | 23 46 79 | 117 160 191 250 | |||||
| 14 | 24 49 84 | 124 170 205 268 | |||||
| 15 | 26 52 89 | 132 180 220 286 | |||||
| 16 | 27 55 94 | 140 190 235 304 | |||||
| 17 | 28 58 99 | 149 200 251 323 | |||||
| 18 | 30 62 104 | 157 210 267 342 | |||||
| 19 | 31 65 109 | 164 220 279 356 | |||||
| 20 | 32 68 114 | 172 230 290 370 | |||||
| 21 | 34 71 120 | 179 240 301 388 | |||||
| 22 | 35 74 127 | 186 250 314 406 | |||||
| 23 | 36 77 133 | 193 260 330 420 | |||||
| 24 | 38 80 139 | 201 270 345 438 | |||||
Anmerkung:
-
Die Leistungsanzeige in Watt wurde anhand der Umdrehungszahl der Tretachse pro Minute (UPM) und des Bremsmomentes (Nm) eingestellt.
-
Das Gerät wurde vor Auslieferung werksseitig überprüft und erfüllt somit den Anforderungen der Klassifizierung "Mit hohen Anzeigegenauigkeit".
Wenn Sie Zweifel an der Anzeige des Gerätes haben wenden Sie sich an Ihren Verkäufer oder Hersteller zwecks Überprüfung/Einstellung des Gerätes. (Bitte berücksichtigen Sie, dass eine Abweichungstoleranz wie auf Seite 2 angemerkt, zulässig ist.)

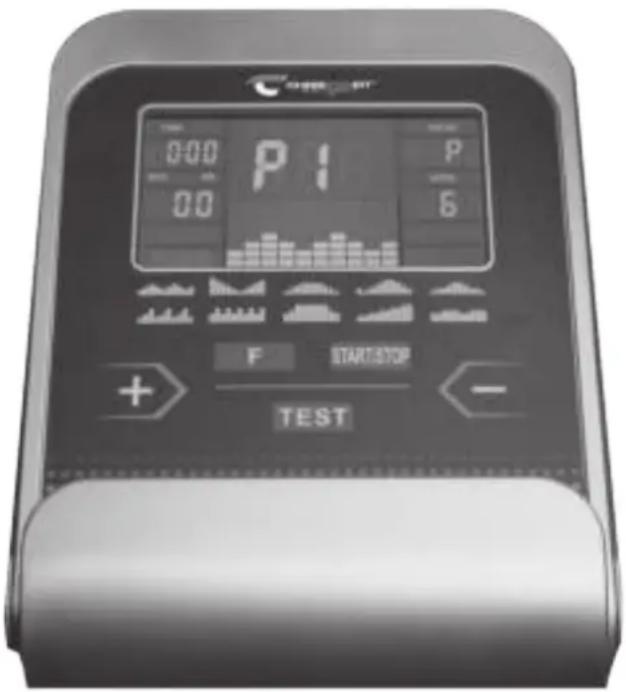

COMPUTER ANLEITUNG

Der Computer Ihres ERGOMETER ist sehr bedienungsfreundlich. Durch gleichzeitiges Anzeigen aller Funktionen entfällt ein umständliches Hin- und Herwechseln zwischen den einzelnen Funktionen und Sie sind immer mit einem Blick umfassend über Ihren Trainingsablauf informiert. Bei diesem Gerät handelt es sich um ein drehzahlunabhängiges Gerät. Um eine von Ihnen gewünschte Leistung zu erbringen, regelt der Computer die Bremse unabhängig von der Trittfrequenz im Wattprogramm (P16).
Einschalten:
1) Stecken Sie den Anschluss-Stecker in die Adapteranschlussbuchse am Gerät. Ein Signalton ertönt – alle LCD-Anzeige-Segmente erscheinen für 2 Sekunden und werden auf 00 gestellt.
oder
2) Der Netzstecker ist bereits in der Steckdose / Gerät hat automatisch abgeschaltet.
Durch Betätigung einer beliebigen Taste – oder bei mindestens einer Pedalumdrehung - schaltet sich der Computer selbstständig ein.
Ausschalten:
Sobald das Gerät länger als ca. 4 Min. nicht mehr betätigt wird, schaltet der Computer selbstständig ab. Nach Beendigung des Trainings, Netzstecker ziehen.
TASTEN
Insgesamt 5 Tasten: START/STOP, FUNKTION (F), AUF (+), AB (-), und Fitnesstest (TEST).
„START/STOP“ :
Trainingsstart oder Trainingsunterbrechung im gewählten Programm. Der Computer fängt erst zu zählen an, wenn vorher die „START/STOP“ Taste gedrückt wurde. Wird die „START/STOP“ –Taste länger als 3 Sek. gedrückt, so werden alle Werte auf 00:00 in die Ausgangsposition zurückgesetzt.
„F“ : Mit der Eingabe - und Bestätigungstaste (F) wechselt man von einem Eingabefeld zum nächsten. Die jeweils angewählte Funktion blinkt. Mit der +/- Taste geben Sie die Werte ein und durch erneutes Drücken der „F“ –Taste werden diese bestätigt. Gleichzeitig springt die Blinkanzeige in das nächste Eingabefeld. Während des Trainings können durch Drücken der F-Taste die Funktionen UPM, Watt und Kalorien, sowie Geschwindigkeit, Zeit und Entfernung dauerhaft oder im Wechsel angezeigt werden.
„+“ und „-“ : Mit den +/- Tasten ändern Sie die Werte - nur blinkende Angaben können im Wert geändert werden.
„Test“ : Mit dieser Taste können Sie nach dem Training Ihre Fitness-Note ermitteln.
ANZEIGEN
PROGRAMM:
Anzeige von eingestelltem Programm 1-20. Manual, Progr. 1 – 10 = Fitness Programme; Progr. 11-15 = individuelle Benutzerprogramme; Progr. 16 = Wattprogramm; Progr. 17-20 = Pulsprogramme.)
LEVEL (Widerstandsstufe):
Anzeige des gewählten Tretwiderstandes von Stufe 1 – 24. Je höher die Zahl desto größer der Widerstand. Die dazugehörende Balkenanzeige hat 12 Balken zur Verfügung. Jeder Balken beinhaltet zwei Werte (z.B.: 3 Balken sind Stufe 5 oder 6) Den genauen Wert können Sie der Anzeige LEVEL entnehmen. Dieser Tretwiderstand lässt sich jederzeit, in allen Programmen, mit den
Tasten + und – verändern, außer im Watt Programm P16.
TIME (Zeit) / WATT:
Zur Einstellung / Anzeige der Zeit in Minuten und Sekunden bis max. 99:00 Minuten.
Vorwahl in Minutenschritten / Zählung Auf + Ab in Sekundenschritten. In den Programmen 1 - 20 Mindestvorgabezeit 5 Minuten. Einstellbereich 5-99 Min. Der Computer misst exakt die beim Training erbrachte Leistung. Die Anzeige erfolgt in Watt. Einstellbereich 30-350Watt. Im Programm 16 erfolgt hier die Anzeige des Ziel-Wertes. Anzeige von Zeit und Watt im automatischen Wechsel. Oder dauerhaft durch Drücken der F-Taste.
RPM (U/min) / SPEED/ (km/h):
Anzeige von Pedalumdrehungen pro Minute und Geschwindigkeit in km/h im automatischen Wechsel. Oder dauerhaft durch Drücken der F-Taste.
DIST (Entfernung Km) / CAL (Kalorien kcal) :
Anzeige und Vorgabe für die Entfernung und Kalorienverbrauch. Die Entfernung kann von 1 - 999 km eingegeben werden. Mittels der Durchschnittswerte errechnet der Computer die Kalorien, die in KCal angezeigt werden. Zum Umrechnen der verbindlichen Maßeinheit für Energie „Joule“ in die allgemein gebräuchlichen Angabe
„Kalorien“ verwenden Sie die folgende Formel: 1Joule = 0,239 cal, bzw. 1cal = 4,186J. Der Kalorienverbrauch kann von 10 - 990 kcal eingegeben werden. Die Zählung Auf/Ab erfolgt in 0,1-Schritten. Anzeige von Entfernung und ca. Kalorien im automatischen Wechsel. Oder dauerhaft durch Drücken der F-Taste.
PULSE (Pulsanzeige):
Hier wird der aktuell gemessene Puls angezeigt. Bei Vorgabe einer Pulsobergrenze blinkt die Anzeige bei Erreichen des Vorgabewertes.
PULSOBERGRENZE/ALTER: Verfügbar in den Programmen 17-20. Im Programm 17 - 19: Trainingsprogramm mit 55% / 75% oder 95% Ihrer max. Herzfrequenz. Sobald Sie Ihr Alter eingeben, errechnet der Computer einen Warn-Pulswert, den Sie keinesfalls überschreiten sollten (Formel: (220 – Alter) x 0,80). Bei Erreichen dieses Wertes beginnt die Anzeige Puls zu blinken – Sie sollten dann sofort die Geschwindigkeit oder die Belastungsstufe reduzieren.
Einstellbereich Alter: 10-100.
Im Programm 20: Anzeige des von Ihnen vorgegebenen individuellen Zielpulses Einstellbereich Puls: 60-240
Widerstandsprofil: Die gewünschte Trainingsdauer kann im Bereich ZEIT voreingestellt werden. Diese voreingestellte Zeit wird vom System in 10 Teilintervalle unterteilt. Jeder Balken auf der Zeitachse (horizontal) = 1/10 der vorgegebenen Zeit, z.B.: Trainingszeit = 5 min = jeder Balken ist 30 Sek., Trainingszeit = 10 min = jeder Balken = 1 min. Jeder der 10 Balken entspricht einem solchen Zeitintervall. Der jeweils aktuelle Zeitbalken wird durch BLINKEN gekennzeichnet. Wird keine Zeit vorgegeben, so bedeutet jeder Zeitbalken 3 min Training, d.h. nach 3 Minuten springt die Blink-Anzeige von Balken 1 auf Balken 2 usw. bis gesamt 30 min. Wird das Programm zwischenzeitlich mit der Start/Stop-Taste gestoppt, bleibt die Zeit stehen, um von dort aus nach erneuten Drücken der Start/Stop-Taste wieder weiterzuzählen.

bar
| Category | Value | |---|---| | 1 | 2 | | 2 | 2 | | 3 | 3 | | 4 | 3 | | 5 | 4 | | 6 | 4 | | 7 | 5 | | 8 | 6 | | 9 | 7 | | 10 | 8 | | 11 | 9 | | 12 | 10 |hoher Balken = hoher Tretwiderstand niedriger Balken = kleiner Tretwiderstand jedes Balkensegment beinhaltet 3 Werte
jeder der 10 Zeitbalken entspricht
1/10 der vorgegebenen Trainingszeit
Tretwiderstand : Mittels der + / - Taste können Sie jederzeit - in allen Programmen - den Tretwiderstand anpassen außer im Wattprogramm P16. Die Veränderung können Sie an der Balkenhöhe sowie in der Anzeige LEVEL ablesen - je höher die Balken, desto höher der Widerstand und umgekehrt. Jedes Balkensegment steht für 3 Stufen (z.B. 3 Segmente stehen für Stufen 7, 8 + 9 oder 7 Segmente stehen für Stufen 19, 20 + 21). Der gewählte Wert wird von der Anzeige LEVEL angezeigt. Die Veränderung wirkt sich auf die momentane und folgende Zeit-Position aus. Die Höhe der Balken zeigt die Belastung an, nicht ein Geländeprofil.
Programmabläufe werden im Display grafisch dargestellt. Der Ablauf der einzelnen Programme erfolgt gemäß Darstellung des Balkendiagramms im Anzeigefeld, z.B. Programm 5 = Berg / Programm 2 = Tal usw. (dabei ist die Balkenhöhe = Widerstand, die Zeit wird auf die Balkenbreite verteilt)
- Nach Programmeinstellung unbedingt „START/STOP“ -Taste drücken, wenn mit dem Training gestartet werden soll. Grundsätzlich sind alle ermittelten und angezeigten Werte nicht für medizinische Auswertungen geeignet.
Manuelles Programm

Programm 1 Wellen

Program 2 Tal

Programm 3 Fettabbau

Programm 4 Rampe

dieses Programm entspricht den Funktionen eines normalen Heimtrainers. So werden hier die Zeit, die Geschwindigkeit, die U/min, die Entfernung, die Wattleistung, die Kcal und der aktuelle Puls permanent im Display angezeigt. Mittels der + und - Tasten kann der Tretwiderstand manuell eingestellt werden. Alle Werte sind manuell zu bedienen - es erfolgt keine automatische Regulierung. Einstellung der Trainingsparameter Zeit/Entfernung/Kalorien/Pulsobergrenze durch Aufrufen mittels der F-Taste.
Hier sind verschiedene Trainingsprogramme vorgegeben. Bei Wahl eines dieser Programme erfolgt ein automatischer Programmablauf, der verschiedene Intervalle beinhaltet. Die Aufteilung erfolgt in Schwierigkeitsstufen und in Zeitintervallen. Sie können aber jederzeit in das Programm eingreifen, um Tretwiderstand oder Zeitlauf zu verändern. Außerdem erfolgt eine entsprechende Balkenanzeige im Anzeigefeld. Einstellung der Trainingsparameter Zeit/Entfernung/Kalorien/Pulsobergrenze durch Aufrufen mittels der F-Taste.
Programm 11 - 15: indiv. Trainingsprogramme
Hier können Sie Ihre verschiedenen Widerstandsprofile (U1-U5) eingeben und trainieren. Einstellung der Trainingsparameter Zeit/Entfernung/Kalorien/Pulsobergrenze durch Aufrufen mittels der F-Taste.
Programm 16: Watt-Programm
Hier können Sie Ihre individuelle Watt-Vorgabe eingeben. Innerhalb eines gewissen Toleranzbereiches wird der Tretwiderstand automatisch – unabhängig von der Trittfrequenz vom Computer nachgeregelt, so dass Sie sich immer in der vorgegebenen Zone befinden. Einstellung der Trainingsparameter Zeit/Entfernung/Kalorien/Pulsobergrenze durch Aufrufen mittels der F-Taste.
Programm 17 - 19:
Hier berechnet der Computer nach Eingabe Ihres Alters selbstständig Ihre max. Herzfrequenz und je nach Programm die entsprechende - auf 55% / 75% oder 95% - angepasste Trainings-Zielfrequenz. Dieser Soll-Wert wird angezeigt. Der Tretwiderstand wird automatisch vom Computer nachgere- gelt, um in dieser Zielfrequenz zu bleiben.

Programm 20: Ziel -Trainingsherzfrequenz THF
Hier können Sie Ihre persönliche - optimale Trainingspulsfrequenz THF vorgegeben. Innerhalb eines gewissen Toleranzbereiches wird der Tretwiderstand automatisch vom Computer nachgeregelt, so dass Sie sich immer in der vorgegebenen Pulszone befinden.
FEHLERMELDUNGEN:
Bei jedem Neustart führt der Computer einen Schnelltest auf Funktionsfähigkeit durch. Sollte einmal nicht alles in Ordnung sein, gibt er Fehlermöglichkeiten an:
E 1 Dieses Zeichen und ein Warnton erscheinen, wenn die Verkabelung fehlerhaft angeschlossen ist oder es eine Störung in der Widerstandseinstellung gibt. Überprüfen Sie alle Kabelverbindungen, besonders an den Steckern. Nach Behebung des Fehlers die „Start/Stop“-Taste 2 Sek. gedrückt halten, um das System auf 0 zurückzusetzen.
PULSMESSUNG:
1. Handpulsmessung:
Im linken und rechten Lenkergriffteil ist je eine Metallkontaktplatte, die Sensoren, eingelassen. Verbinden Sie das Kabel mit dem Computer. Bitte darauf achten, dass immer beide Handflächen gleichzeitig mit normaler Kraft auf den Sensoren aufliegen. Sobald eine Pulsabnahme erfolgt, blinkt ein Herz neben der Pulsanzeige. (Die Handpulsmessung dient nur zur Orientierung, da es durch Bewegung, Reibung, Schweiß etc. zu Abweichungen vom tatsächlichen Puls kommen kann. Bei einigen wenigen Personen kann es zu Fehlfunktionen der Handpulsmessung kommen. Sollten Sie Schwierigkeiten mit der Handpulsmessung haben, so empfehlen wir Ihnen die Verwendung eines Cardio – Brustgurtes mit externer Puls-Uhr.
FITNESS-NOTE / ERHOLUNGSPULSFUNKTION
Ihr Ergometer bietet die Möglichkeit, eine Bewertung Ihrer individuellen Fitness in Form einer „Fitness-Note“ durchzuführen. Das Messprinzip beruht auf der Tatsache, dass bei gesunden, gut trainierten Personen die Pulsfrequenz innerhalb einer gewissen Zeitspanne nach dem Training schneller absinkt als bei gesunden, weniger gut trainierten Personen. Zur Ermittlung des Fitnesszustand wird daher die Differenz der Pulsfrequenz am Ende des Trainings (Anfangspuls) und der Pulsfrequenz eine Minute nach dem Ende des Trainings (Endpuls) herangezogen. Starten Sie diese Funktion erst, wenn Sie einige Zeit trainiert haben. Vor Beginn der Erholungspulfsfunktion müssen Sie sich Ihre aktuelle Pulsfrequenz anzeigen lassen, indem Sie die Hände an die Handpuls-Sensoren legen.
- Drücken Sie die „Test“-Taste und legen Sie danach beide Hände zur Pulsmessung an die Sensoren an.
- Der Computer geht in den STOP-Modus, in der Mitte des Displays wird ein großes Herzsymbol angezeigt und die automatische Erholungspulsmessung wird eingeleitet.
- Die Zeit im Display beginnt wird 0:60 an zurückgezählt
- Im Display wird der Anfangspuls zu Beginn der Messung angezeigt. Hierbei wird der Durchschnitt der vier höchsten Pulswerte in den letzten 20 sek. vor Drücken der Fitness-Taste herangezogen.
- im Feld „Puls“ wird der aktuell gemessene Pulswert angezeigt.
- nach Ablauf einer Minute ist die Zeit auf 0:00 zurückgefahren und es ertönt ein akustischer Signalton. Im Feld „Puls“ wird Endpuls zum Zeitpunkt 0:00 angezeigt. Sie können nun die Hände von den Puls-Sensoren nehmen. Nach einigen Sekunden erscheint in der Mitte der Anzeige Ihre Fitness-Note von F 1,0 - F 6,0 (Schulnotensystem).

Reinigung, Wartung und Lagerung des Ergometers:
1. Reinigung
Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden.
Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuchtigkeit vom Gerät fern.
2. Lagerung
Stecken Sie das Netzgerät aus bei Beabsichtigung das Gerät länger als 4 Wochen nicht zu nutzen. Wählen Sie einen trockenen Lagerort im Haus und geben Sie etwas Sprüh-Öl an die hinteren und vorderen Fußhebelverbindungen und an die Handhebelachse. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrahlung und Staub zu schützen
3. Wartung
Wir empfehlen alle 50 Betriebsstunden eine Überprüfung der Schraubenverbindungen auf festen Sitz, welche bei der Montage hergestellt wurden. Alle 100 Betriebsstunden sollten Sie etwas Sprüh-Öl an die hinteren und vorderen Fußhebelverbindungen und an die Handhebelachse geben.
Störungsbeseitigung:
Wenn Sie die Funktionsstörung nicht anhand der aufgeführter Informationen beheben können, so kontaktieren Sie Ihren Händler oder den Hersteller.
| Problem Mögliche | Ursache | Lösung |
| Der Computer schaltet sich durch Drücken einer Taste nicht ein. | Kein Netzteil eingesteckt oder die Steckdose führt keine Spannung. | Überprüfen Sie ob das Netzgerät ordnungsgemäß eingesteckt wurde, ggf. mit einem anderen Verbraucher ob die Steckdose Spannung führt. |
| Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein. | Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer oder gelöster Steckverbindung. | Überprüfen Sie die Steckverbindung am Computer und die Steckverbindung im Stützrohr auf ordnungsgemäßen Sitz. |
| Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein. | Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer Position des Sensors. | Schrauben Sie die Verkleidung auf und überprüfen Sie den Abstand von Sensor zum Magneten. Ein Magnet in der Tretkurbelscheibe ist gegenüber vom Sensor und muss einen Abstand von kleiner als < 5mm aufweisen. |
| Keine Pulsanzeige | Pulsstecker nicht eingesteckt. | Stecken Sie den separaten Stecker vom Pulskabel in die entsprechende Buchse am Computer ein. Prüfen Sie die Steckverbindungen der Pulsverbindungskabel. |
| Keine Pulsanzeige | Pulssensor nicht ordnungsgemäß angeschlossen | Schrauben Sie die Handpuls-sensoren ab und überprüfen Sie die Steckverbindungen auf ordnungsgemäßen Sitz und die Kabel auf evtl. Beschädigungen. |
Trainingsanleitung
Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden:

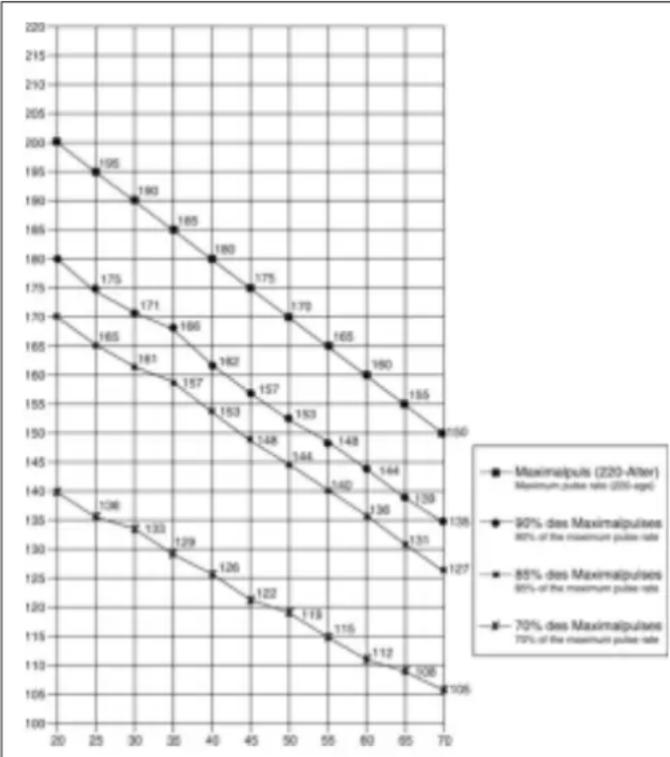

1. Intensität:
Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert für ein effektives Training kann dabei der Puls sein. Dieser sollte sich während des Trainings in dem Bereich zwischen 70% und 85% des Maximalpulses befinden (Ermittlung und Berechnung siehe Tabelle und Formel).
Während der ersten Wochen sollte sich der Puls während des Trainings im unteren Bereich von 70% des Maximalpulses befinden. Im Laufe der darauffolgenden Wochen und Monate sollte die Pulsfrequenz langsam bis zur Obergrenze von 85% des Maximalpulses gesteigert werden. Je größer die Kondition des Trainierenden wird, desto mehr müssen die Trainingsanforderungen gesteigert werden, um in den Bereich zwischen 70% und 85% des Maximalpulses zu gelangen. Dieses ist durch eine Verlängerung der Trainingsdauer und/oder einer Erhöhung der Schwierigkeitsstufen möglich. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen:
a. Puls-Kontroll-Messung auf herkömmliche Weise (Abtasten des Pulsschlags z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute). b. Puls-Kontroll-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts- Fachhandel erhältlich).
2. Häufigkeit:
Die meisten Experten empfehlen die Kombination einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperlicher Ertüchtigungen drei- bis fünfmal in der Woche.
Ein normaler Erwachsener muß zweimal pro Woche trainieren, um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern, benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.
3. Gestaltung des Trainings
Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen:
„Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“.
In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich.
Danach sollte das eigentliche Training („Trainings-Phase“) beginnen. Die Trainingsbelastung sollte erst einige Minuten gering sein und dann für eine Periode von 15 bis 30 Minuten so gesteigert werden, daß sich der Puls im Bereich zwischen 70% und 85% des Maximalpulses befindet.
Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.
Weitere Informationen zum Thema Aufwärmübungen, Dehnungsübungen oder allgemeine Gymnastikübungen finden Sie in unserem Downloadbereich unter www.christopeit-sport.com
4. Motivation
Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

Aufwärmübungen (Warm Up)
Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch um den Körper auf die Trainingsphase entsprechend vorzubereiten. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten.



Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.
Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.
Setzen Sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.
Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.
Stückliste - Ersatzteilliste
AX 7000 Best.-Nr. 1908
Technische Daten: Stand: 01. 09. 2019

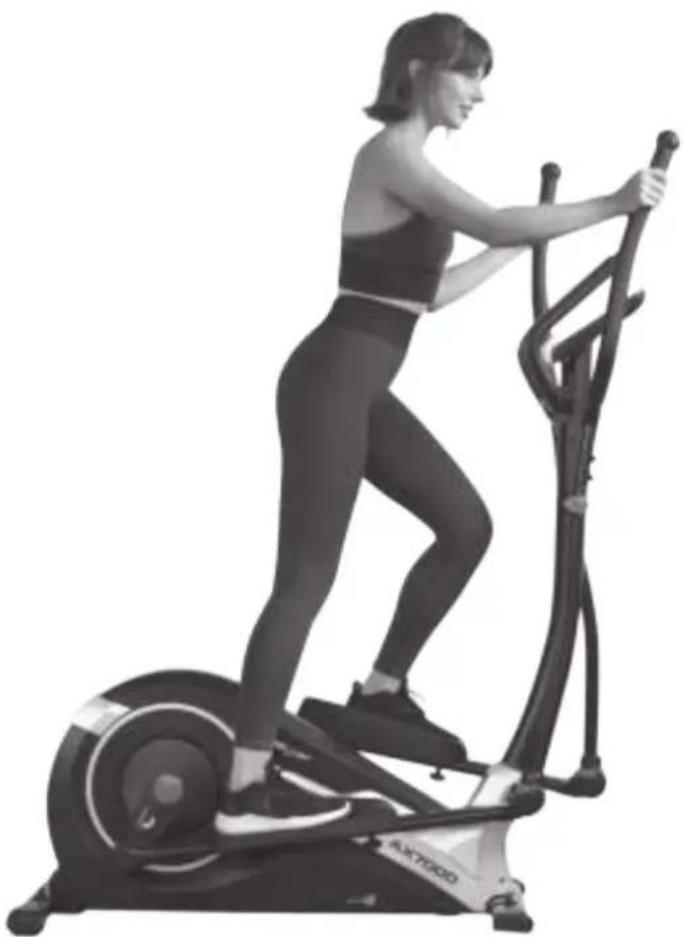

Crosstrainer-Ergometer
- 24-stufige Motor- und computergesteuerte Widerstands-einstellung (Magnet-Brems-System)
• ca. 8 kg Schwungmasse
• 10 vorgegebene Trainingsprogramme - 4 Herzfrequenzprogramme mit Vorgabe der maximalen Pulsfrequenz (Pulsgesteuert)
- 5 Benutzerprogramme individuell einstellbar
• 1 manuelles Programm - 1 drehzahlunabhängiges Watt-Programm (Vorgabe der Wattleistung von 30 bis 350 Watt einstellbar in 10- Watt Schritten)
- Handpulsmessung in den beweglichen Handgriffen
- Fußschalen 3-fach in der Länge verstellbar
• Niveau Boden- Höhenausgleich - Transportrollen
- Netzteil
- Blue Backlit LCD Display, 6 Anzeigefenster mit gleichzeitiger Anzeige von: Zeit, Geschwindigkeit, Entfernung, ca. Kalorienverbrauch, Pedalumdrehung, Watt und Pulsfrequenz, Halterung für Smartphone/Tablet
- In den Benutzerprogrammen ist eine Eingabe von persönlichen Grenzwerten wie Zeit, Entfernung, Pulsfrequenz und Watt möglich
- Überschreitung der Grenzwerte wird angezeigt
• Fitness- Test Anzeige - Geeignet bis zu einem Körpergewicht von max. 150 kg
Stellmaße: ca. L 129 x B 54 x H 162cm
Platzbedarf: ca. 3,5m²
Gerätegewicht: ca. 40kg
Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an uns.
Internet Service- und Ersatzteilportal: www.christopeit-service.de
Adresse: Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
Telefon: +49 (0) 2051 - 6 06 70
Telefax: +49 (0) 20 51 - 6 06 74 4
e-mail: info@christopeit-sport.com
www.christopeit-sport.com
Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C

| Abb. Nr. | Bezeichnung Abmessung Menge Montiert an ET-Nummer | ||||
| 1 Computer 1 30 36-1508203-BT | |||||
| 2 Haltegriffüberzug 2 3 36-1508-04-BT | |||||
| 3 Haltegriff | 1 30 33-1908-03-SW | ||||
| 4 Rundstopfen | 2 3 39-9847 | ||||
| 5L | Handgriff links | 1 | 25L | 33-1508-11-SI | |
| 5R | Handgriff rechts | 1 | 25R | 33-1508-12-SI | |
| 6 Griffknauf | 2 5 36-9825315-BT | ||||
| 7 Handgriffüberzug 2 5 36-1123-11-BT | |||||
| 8 Handpulssensor | 2 5 36-1123-23-BT | ||||
| 9 Schraube | M4x25 | 2 8 36-9111-38-BT | |||
| 10 | Pulskabel | 2 8+16 | 36-1123-12-BT | ||
| 11 | Schraubenkappe | 2 12 36-1908-06-BT | |||
| 12 | Sechskantschraube | M8x20 | 2 19 39-9823 | ||
| 13 | Netzgerät | 6V=DC/1A | 1 | 39 | 36-9107-22-BT |
| 14 | Kabelschutz | 4 5+30 | 36-9134-22-BT | ||
| 15 | Schraube | M5x10 | 4 1 39-9903 | ||
| 16 | Pulsverbindungskabel | 2 | 1+10 | 36-1123-24-BT | |
| 17 | Kunststofflager | 19x38 | 2 | 30 | 36-1508-09-BT |
| 18 | Griffabdeckung | 1 3 36-1908-07-BT | |||
| 19 | Griffrohrachse | 1 | 25+30 | 33-9925462-SI | |
| 20 | Unterlegscheibe | 19//38 | 2 | 19 | 36-9925114-BT |
| 21 | Kunststofflager | 18.5x38 | 4 | 25 | 36-9825328-BT |
| 22 | Unterlegscheibe | 8//32 | 2 12 39-10166 | ||
| 23 | Innensechskantschraube | M10x78 | 2 | 25+44 | 39-10055-SW |
| 24 | Stopfen oval | 30x60 | 2 | 44 | 36-1123-26-BT |
| 25L | Verbindungrohr links | 1 | 5L+44L | 33-1508-08-SI | |
| 25R | Verbindungsrohr rechts | 1 | 5R+44R | 33-1508-09-SI | |
| 26 | Selbstsichernde Mutter | M10 | 2 | 23 | 39-9981-VC |
| 27 | Unterlegscheibe | 10//19 | 2 | 23 | 39-9989-CR |
| 28 | Distanzrohr | 14x10x59.3 | 2 | 29 | 36-9925515-BT |
| 29 | Kunststofflager | 14x32 | 4 | 25 | 36-9925516-BT |
| Abb. Nr. | Bezeichnung Abmessung Menge Montiert an ET-Nummer | |||||
| 30 Stützrohr 1 40 33-1908-02-SW | ||||||
| 31 Unterlegscheibe gebogen 8//19 12 33 36-9966-CR | ||||||
| 32 Federring für M8 20 12, 33,48+59 39-9864-VC | ||||||
| 33 Innensechskantschraube M8x20 | 12 3,5+30 | 39-9886-CR | ||||
| 34 Verbindungskabel | 1 1+35 | 36 | 1721-15-BT | |||
| 35 Motorkabel | 1 34+63 | 36 | 1721-16-BT | |||
| 36 Hutmutter | M8 | 4 59 | 39-9900-SW | |||
| 37 Unterlegscheibe | 8//16 4 59 39-9962 | |||||
| 38 Sensor | 1 35+40 | 36 | 1721-13-BT | |||
| 39 Netzanschlussbuchse | 1 35+98 | 36 | 1721-07-BT | |||
| 40 Grundrahmen | 1 30 33-1908-01-SW | |||||
| 41 Seilzug | 1 63+80 | 36 | 1721-10-BT | |||
| 42 | Schlossschraube | M6x50 | 4 | 43+44 | 39-10450 | |
| 43L | Fußschale links | 1 | 44R | 36-9825308-BT | ||
| 43R | Fußschale rechts | 1 | 44L | 36-9825309-BT | ||
| 44L | Fußhebel links | 1 | 25L+97 | 33-1908-06-SW | ||
| 44R | Fußhebel rechts | 1 | 25R+97 | 33-1908-07-SW | ||
| 45 Unterlegscheibe | 6//14 4 42 39-9863 | |||||
| 46 Federring für M6 4 42 39-9865-SW | ||||||
| 47 Sterngriffmutter | M6 | 4 42 | 36-9825318-BT | |||
| 48 Innensechskantschraube M8x20 | 2 97 39-10095-SW | |||||
| 49 Unterlegscheibe | 8//24 2 48 39-9844-CR | |||||
| 50 Sicherungsring | C40 | 2 44 | 36-1827-18-BT | |||
| 51 Kugellager | 2203-2RS | 2 44 | 36-1827-30-BT | |||
| 52 Distanztstück 17.5x22x12 | 2 97 36-1908-16-BT | |||||
| 53 Fußhebelabdeckung | 2 44 36-1908-11-BT | |||||
| 54 Schraube | M5x8 | 2 53 | 39-9903 | |||
| 55L | Fußkappe mit Transportrolle links | 1 56 36-1908-08-BT | ||||
| 55R | Fußkappe mit Transportrolle rechts | 1 56 36-1908-09-BT | ||||
| 56 Fuß vorne | 1 40 33-1908-04-SW | |||||
| 57 Fußkappe mit Höhenverstellung | 2 58 36-1908-10-BT | |||||
| 58 Fuß hinten | 1 40 33-1908-05-SW | |||||
| 59 | Schlossschraube | M8x45 | 4 | 40,56+58 | 39-9953 | |
| 60 | Kreuzschlitzschraube | M5x20 | 10 | 38,55,57+63 | 39-9903-SW | |
| 61 Schutzkappe | 2 62 36-1123-28-BT | |||||
| 62 Achsmutter | M10x1.25 | 2 64 | 39-9820-SW | |||
| 63 Stellmotor | 1 35+41 | 36 | 1721-09-BT | |||
| 64 Schwungmasse | 1 40 33-0908-07-SI | |||||
| 65 Augenschraube | M6x40 | 2 64 | 39-10000 | |||
| 66 U-Teil | 2 65 | 36-9713-55-BT | ||||
| 67 Sicherungsring | C8 | 1 71 | 36-9514-26-BT | |||
| 68 Unterlegscheibe | 10//15 | 1 71 | 36-1508-12-BT | |||
| 69 Wellscheibe | 10x15x0.5 | 1 71 | 36-1508-11-BT | |||
| 70 Spannrolle | 1 71 36-9214-28-BT | |||||
| 71 Spannrollenaufnahme | 1 40+70 | 36 | 1908-13-BT | |||
| 72 Selbstsichernde Mutter | M10 | 1 71 | 39-9981-VC | |||
| 73 Mutter | M6 | 4 65+74 | 39-9861-VZ | |||
| 74 Gewindebolzen | 1 40+80 | 36 | 1611-22-BT | |||
| 75 Kunststoffscheibe | 8//16 1 74 39-9917-CR | |||||
| 76 Selbstsichernde Mutter | M6 | 5 74 | 39-9816-VC | |||
| 77 Magnetbügelfeder | 1 80 36-9806217-BT | |||||
| 78 Innensechskantschraube M6x15 | 6 81+91 | 39-9911 | ||||
| 79 Unterlegscheibe | 6//14 3 78 39-9863 | |||||
| 80 Magnetbügel | 1 81 33-1611-14-SI | |||||
| 81 Magnetbügelachse | 1 80 36-9225-11-BT | |||||
| Abb. Nr. | Bezeichnung Abmessung Menge Montiert an ET-Nummer | ||||
| 82 Federring für M6 6 78+92 39-9865-SW | |||||
| 83 Magnet 1 89 36-9825506-BT | |||||
| 84 Sicherungsring C20 1 91 36-9925520-BT | |||||
| 85 Unterlegscheibe 20.5x25x2 1 91 36-9925523-BT | |||||
| 86 Kugellager 6004-2RS | 2 40 36-9217-32-BT | ||||
| 87 Unterlegscheibe 20.5x25x1 1 91 36-9925523-BT | |||||
| 88 Wellscheibe | 20x25x0.5 1 91 36-9925532-BT | ||||
| 89 Riemenscheibe | 1 91 | 36-1908-14-BT | |||
| 90 Flachriemen | 520J6 | 1 64+89 | 36-9126-59-BT | ||
| 91 Tretachse | 1 89+93 | 33-1908-10-SI | |||
| 92 Achsmutter | 2 91+93 | 39-9820-SW | |||
| 93 Pedalarmaufnahme | 2 91 | 33-1908-08-SI | |||
| 94 Rundstopfen | 2 95 | 36-1908-15-BT | |||
| 95 Pedalarmverkleidung | 2 97 | 36-1908-04-BT | |||
| 96 Schraube | M8x20 | 6 93+97 | 39-9886-CR | ||
| 97 Pedalarm | 2 93 | 33-1908-09-SI | |||
| 98L | Verkleidung links | 1 | 40+98R | 36-1908-01-BT | |
| 98R | Verkleidung rechts | 1 | 40+98L | 36-1908-02-BT | |
| 99 Verbindungsstück | 1 98 | 36-1508-10-BT | |||
| 100 | Gummiring | 1 | 101 | 36-1908-12-BT | |
| 101 | Stützrohrverkleidung | 1 | 30 | 36-1908-05-BT | |
| 102 | Schraube | M5x15 | 7 | 18,93+95 | 39-10190 |
| 103 | Kreuzschlitzschraube | M5x15 | 7 | 98 | 39-9851 |
| 104 | Kreuzschlitzschraube | M4.5x25 | 7 | 98 | 39-9825338-BT |
| 105 | Multigabelschlüssel | 2 | 36-9107-28-BT | ||
| 106 | Innensechskantschlüssel | 6 | 1 | 36-9107-27-BT | |
| 107 | Montage- und Bedienungsanleitung | 1 | 36-1908-17-BT | ||
GB
Contents
Top-Sports Gilles GmbH _25
Friedrichstr. 55
42351 Verbert
71
Page 26

Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
Telefon: +49 (0) 2051 - 6 06 70
Telefax: +49 (0) 20 51 - 6 06 74 4
e-mail: info@christopeit-sport.com
www.christopeit-sport.com
Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
Telefon: +49 (0) 2051 - 6 06 70
Telefax: +49 (0) 2051 - 6 06 74 4
e-mail: info@christopeit-sport.com
www.christopeit-sport.com
Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
Telefon: +49 (0) 2051 - 60670
Telefax: +49 (0) 2051 - 6 06 74 4
e-mail: info@christopeit-sport.com
www.christopeit-sport.com
Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
Telefon: +49 (0) 2051 - 6 06 70
Telefax: +49 (0) 2051 - 6 06 74 4
e-mail: info@christopeit-sport.com
www.christopeit-sport.com
Service / Hersteller
Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung.
Internet Service- und Ersatzteilportal:
www.christopeit-service.de
