BEDIENUNGSANLEITUNG CS 5 Christopeit

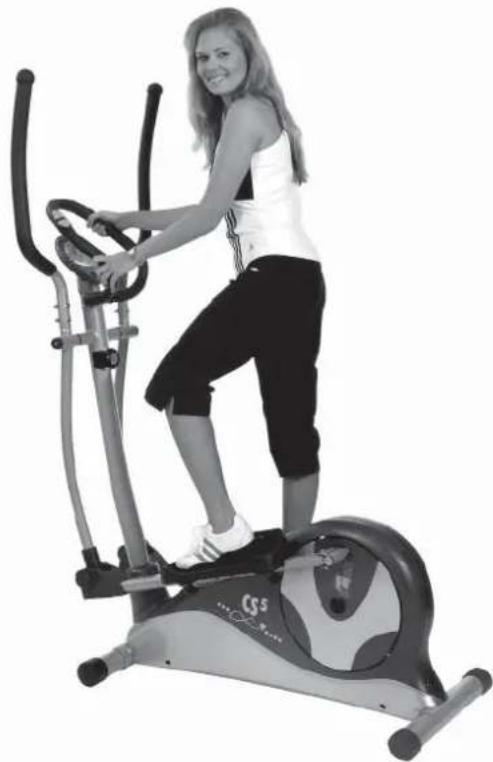

Heimsport-Trainingsgerät

CS 5

Montage- und Bedienungsanleitung für Bestell-Nr.

GB

TESTSIEGER Stiftung Warentest GUT (2,3) Im Test: 7 Crosetrainer Zwahlen 100 und 500 EUR Geteten wurde: C$ S von Ohnegebiet Sport Ausgabe 1/2007

PAP

PP

INTERTEK S GS geprüfte Sicherheit

D

Inhaltsübersicht

1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2
2. Einzelteileübersicht Seite 3
3. Stückliste Seite 4 - 5
4. Montageanleitung mit Explosionsdarstellungen Seite 6 - 8
5. Computeranleitung Seite 9
6. Trainingsanleitung Seite 10

Sehr geehrte Kundin, sehr geehrter Kunde

Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Ihnen viel Vergnügen damit.

Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung.

Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden.

Mit freundlichen Grüßen

Ihre Top-Sport Gilles GmbH

GB

Contents

Page 11

F

Sommaire

Page 19

NL

Inhoudsopgave

Pagina 27

RU

Обзор содержания

CTP. 35

Wichtige Empfehlungen und Sicherheitshinweise

Unsere Produkte sind grundsätzlich TÜV-GS geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten und in der Stückliste aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit der Kartonverpackung anhand der Stückliste der Montage- und Bedienungsanleitung kontrollieren.
2. Vor der ersten Benutzung und in regelmässigen Abständen den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Massnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschliessen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweissablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. Bei unsachgemäsem und übermässigen Training sind Gesundheitsschäden möglich. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Malzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemässe Sicherung der neu eingestellten Position achten.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden.
11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht

hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuss einen festen Halt geben und eine rutschfeste Sohle besitzen.

1. Wenn Schwindelgefühle, Übelkeit, Brustschmerzen und andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
2. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäss und von entsprechend informierten und unterwiesenen Personen benutzt werden.
3. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Massnahmen auszuschliessen.
4. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
5. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
   Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
   Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
6. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
7. Bei diesem Gerät handelt es sich um ein geschwindigkeitsabhängiges Gerät, d.h. mit zunehmender Drehzahl nimmt die Leistung zu und umgekehrt.
8. Das Gerät ist mit einer 8-stufigen Widerstandseinstellung ausgestattet. Diese ermöglichen eine Verringerung bzw. Erhöhung des Bremswiderstandes und damit der Trainingsbelastung. Dabei führt das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 1 zu einer Verringerung des Bremswiderstandes und damit der Trainingsbelastung. Das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 8 zu einer Erhöhung des Bremswiderstandes und damit der Trainingsbelastung.
9. Dieses Gerät ist gemäss der EN 957-1/-9 „H, C“ geprüft und zertifiziert worden. Die zulässige maximale Belastung (=Körpergewicht) ist auf 150 kg festgelegt worden.

Art.-Nr. 99252 - (Weiß)

Art.-Nr. 99253 - (Türkis)

Art.-Nr. 99254 - (Schwarz)

Art.-Nr. 99254 A - (Silber)

Art.-Nr. 99255 - (Rot)

Art.-Nr. 99256 - (Vanille)

Art.-Nr. 99257 - (Flieder)

Art.-Nr. 99258 - (Coralle)

Abbildungs-Nr.	Bezeichnung Abmessung Menge Montiert an ET-Nummer
	mm Stück	Abbildungs Nr.
1	Computer	64	Rot 36-9925503-BT
Türkis 36-9925303-BT, Schwarz 36-9925503-BT, Silber 36-9925503-BT, Vanille 36-9925603-BT, Flieder 36-9925703-BT, Coralle 36-9925803-BT, Weiß 36-9925503-BT
2	Handpulskabel		1	3	36-9825313-BT
3	Handpulssensor		2	1+3	36-9825314-BT
4	Griffbügel		1	64	33-9825305-SI (WS)*
4a	Griffüberzug		1	4	36-9825305-BT
5	Endknauf		2	7	36-9825315-BT
6 L	Handgriff -Überzug		1	7 L	36-9825306-BT
6 R	Handgriff -Überzug		1	7 R	36-9825307-BT
7L	Handgriff Links		1	12	33-9925512-SI (WS)*
7R	Handgriff Rechts		1	12	33-9925513-SI (WS)*
8	Distanzstück	10x14x57	2	12	36-9925515-BT
9	Unterlegscheibe	8//19	16	30+63	39-9966-CR
10	Federring	M8	4	30	39-9900-CR
11	Verbindungsrohr		2	7+14	33-9925516-SI (WS)*
12	Kunststofflager	14x32x18	4	11	36-9925516-BT
13	Schraube	M10x78	2	7+14	39-10055-SW
14L	Fußhebel Links		1	11L+28L	33-9925517-SI (WS)*
14R	Fußhebel Rechts		1	11R+28R	33-9925518-SI (WS)*
15	Unterlegscheibe	10//19	2	13	39-10206-CR
16	Mutter	M10	2	13	39-10021
17	Schlossschraube	M6	4	18	39-10450
18 L	Fussschale Links		1	14 L	36-9825308-BT
18 R	Fussschale Rechts		1	14R	36-9825309-BT
19	Schraube	M8 x 18	6	4+28+67	39-9886-CR
20	Unterlegscheibe	8//24	2	19	39-10018-CR
21 L	Verkleidung Links		1	21R+36	Rot 36-9925501-BT
Türkis 36-9925301-BT, Schwarz 36-9925401-BT, Silber 36-9925408-BT, Vanille 36-9925601-BT, Flieder 36-9925701-BT, Coralle 36-9925801-BT, Weiß 36-9925201-BT
21 R	Verkleidung Rechts		1	21L+36	Rot 36-9925502-BT
Türkis 36-9925302-BT, Schwarz 36-9925402-BT, Silber 36-9925409-BT, Vanille 36-9925602-BT, Flieder 36-9925702-BT, Coralle 36-9925802-BT, Weiß 36-9925202-BT
22	Federring	For M6	4	17	39-9865-SW
23	Sterngriffmutter		4	17	36-9825318-BT
24	Unterlegscheibe	6//14	4	17	39-9863
25	Rundstopfen		2	27	36-9825316-BT
26	Mutter		2	42	36-9925515-SI
27	Rundverkleidung		2	28	Rot 36-9825304-BT
Türkis 36-9925304-BT, Schwarz 36-9825104-BT, Silber 36-9825104-BT, Vanille 36-9925604-BT, Flieder 36-9925704-BT, Coralle 36-9925804-BT, Weiß 36-9925204-BT
28 L	Pedalarm Links		1	42	33-9825309-SI (WS)*
28 R	Pedalarm Rechts		1	42	33-9825310-SI (WS)*
29	Excenterkappen		2	31	36-9906310-BT
30	Schlossschraube	M8x70	4	31+57	39-10093-CR
31	Fußrohr hinten		1	36	33-9825302-SI (WS)*
32	Sicherungsring		2	42	36-9825320-BT
33	Schraube	M10x40	1	36	39-10131
34	Lager		4	33+36+42	36-9825321-BT
35	Distanztück	10x17x25	1	33	36-9825322-BT
36	Grundrahmen		1		33-9925510-SI (WS)*

Stückliste - Ersatzteilliste CS 5

Technische Daten: Stand: 01. 10. 2009

Magnet-Brems-System

ca. 8 kg Schwungmasse

Widerstandseinstellung 8-stufi g regelbar

Trittfl äche 3-fach verstellbar

Handpulsmessung,

Transportrollen vorne.

Bedienungsfreundlicher Computer mit digitaler Anzeige von: Zeit,

Geschwindigkeit, Entfernung, ca. Kalorienverbrauch, Pulsfrequenz und

SCAN.

Eingabe von Grenzwerten wie Zeit, Entfernung, ca. Kalorienverbrauch

nd Puls-Obergrenze.

Überschreitung der Grenzwerte wird angezeigt.

Geeignet bis zu einem Körpergewicht von max. 150 kg

Stellmaße: ca. L 140 x B 59 x H 161 cm

Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile entsprechend der nachfolgenden Stückliste vorhanden sind. Ist dies der Fall, können Sie mit dem Zusammenbau beginnen.

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Adresse: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Abbildungs-Nr.	Bezeichnung	Abmessung mm	Menge Stück	Montiert an Abbildungs Nr.	ET-Nummer
37	Hutmutter	M10	1	27	39-10021
38	Sensorhalter		1	59	36-9825324-BT
39	Schraube	M5x10	9	1+38+79	39-9907
40	Unterlegscheibe	17//22	2	42	39-10135
41	Tretkurbelscheibe		1	42	36-9825326-BT
42	Achse		1	34	33-9925514-SI
43	Schraube	M8x15	3	41	39-9888
44	Schraube	5x15	8	27+28	39-9851
45	Schraube	M5x15	4	21	39-9903-SW
46	Schraube	4,5x25	6	21	36-9825339-BT
47	Chrome Einleger		1	21	36-9825312-BT
48	Federring	für M8	2	19	39-9864-VC
49	Unterlegscheibe	8,5//32	2	19	30-10166
50	Kunststofflager		4	14	36-9825346-BT
51	Achsmutter		2	55	39-9820
52	Unterlegscheibe	10//19	2	55	39-9989-CR
53	Keilriemenspanner		2	55	39-10172
54	Flachriemen		1	41+55	36-9825329-BT
55	Schwungmasse		1	36	36-9825330-BT
56 L	Fusskappe vorne Links		1	73	36-9825331-BT
56 R	Fusskappe vorne Rechts		1	73	36-9825332-BT
57	Fussrohr vorne		1	45	33-9825303-SI (WS)*
58	Seilzug		1	55+65	36-9925504-BT
59	Sensorkabel		1	38+62	36-9925505-BT
60	Stützrohrverkleidung		1	64	Rot 36-9825335-BT
Türkis 36-9925305-BT, Schwarz 36-9925405-BT, Silber 36-9825505-BT, Vanille 36-9925605-BT, Flieder 36-9925705-BT, Coralle 36-9925805-BT, Weiß 36-9925205-BT
61	Gummiring		1	64	36-9825336-BT
62	Computerkabel für Stützrohr		1	1+59	36-9925506-BT
63	Schraube	M8x20	12	11+64	39-9886-CR
64	Stützrohr		1	36	33-9925511-SI (WS)*
65	Widerstandseinstellung		1	64	36-9925507-BT
66	Kunststofflager	19x38	6	11+64	36-9825328-BT
67	Achse		1	64	33-9825315-SI
68	Schraube		2	11+78	36-9825338-BT
69	Unterlegscheibe	8//16	2	66	39-9966-CR
70	Federring	für M8	16	19+63	39-9864-VC
72	Unterlegscheibe	5//8	1	73	39-10111-SW
73	Schraube	5x50	1	65	39-10450-VC
74	Werkzeug Set		1		36-9925510-BT
75	Karton		1		36-9925511-BT
77	Montage- und Bedienungsanleitung		1		36-9925411-BT
78	Kunststoffabdeckung		2	11	36-9825310-BT
79	Kunststoffabdeckung		2	14	36-9825311-BT

Montageanleitung

Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitshinweise beachten!

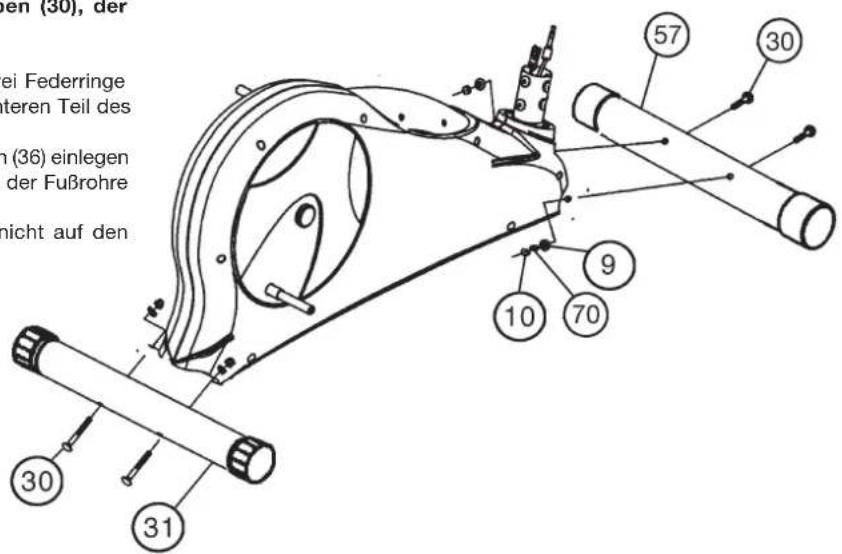

Schritt 1:

Montage des Vorderen Fußrohr (57) und des Hinteren Fußrohr (31) am Grundrahmen (36) mittels der Schloßschrauben (30), der Unterlegscheiben 8//20 (9) und der Hutmuttern M8 (10).

1. Die Schrauben (30) und je zwei Unterlegscheiben (9), zwei Federringe (70) und Muttern (10) griffbereit neben den vorderen und hinteren Teil des Grundrahmens (36) legen.
2. Die Fußrohre (73) + (25) in die Aufnahmen am Grundrahmen (36) einlegen und so ausrichten, dass die Lochbilder der Aufnahmen und der Fußrohre (57) + (31) übereinstimmen.

Desweiteren darf das Grundgerät am vorderen Fuß (57) nicht auf den Transportrollen aufstehen.

1. Je eine Schraube (30) durch die Bohrungen stecken.
2. Die Schraubenenden von (30) mit je einer Unterlegscheibe (9), einem Federring (70) versehen und mit je einer Mutter (10) fest verschrauben.

30 31 30 57 30 9 10 70 bei Federringe teren Teil des in (36) einlegen der Fußrohre nicht auf den

Schritt 2:

Verbindung des Computerkabelstranges (62) mit dem Computerkabelstrang (59) und der Widerstandseinstellung (65) mit dem Seilzug (58), Montage der Stützrohrverkleidung (60) mit Gummiringring (61) und Montage des Stützrohr (64) am Grundrahmen (36) mittels der Rundkopfschrauben mit Innensechskant M8x15 (63), der Unterlegscheiben 8//16 (9) und der Federringe für M8 (70).

1. Die Schrauben (63), Unterlegscheiben (9) und Federringe (70) griffbereit neben den vorderen Teil des Grundrahmens (36) legen.

2. Das untere Ende des Stützrohr (64) zum Grundrahmen (36) führen und den Gummiring (61) und die Verkleidung (60) aufschieben. Die Enden der beiden Computerkabelstränge (62) und (59), die aus (36) und (64) ragen, zusammenstecken.

(Achtung! Das oben aus dem Stützrohr (64) ragende Ende des Computerkabelstrangs (62) darf nicht in das Rohr rutschen, da es zur weiteren Montage noch benötigt wird.) Ebenso darauf achten, dass beim Zusammenstecken der Rohre die Kabelverbindung nicht eingequetscht wird.

1. Führen Sie das Ende der Widerstandseinstellung (65) zur Seilzugaufnahme (58) und verbinden Sie diese miteinander wie im Bild ([1]-[3]) dargestellt. Dazu die Widerstandregulierung so einstellen, dass der Seilzug mit dem Knopf weit möglichst aus dem Mantel steht (Stufe 8). Dann den Knopf am Ende des Drahtes der Widerstandseinstellung in den in der roten Aufnahme befi ndlichen roten Haken einhängen (Bild 1). Dann das ganze Stützrohr (mit eingehaktem Seilzugknopf kräftig nach oben ziehen, sodass sich der Haken in der Aufnahme nach oben schiebt (Bild 2) und der Mantel oben auf die Aufnahme ein arretiert werden kann (Bild 3).

2. Auf die Schrauben (63) je einen Federring (70) und eine Unterlegscheibe (9) stecken und das Stützrohr (64) auf den Grundrahmen aufschieben. Die Schrauben (63) durch die Bohrungen stecken und nur leicht in die

Gewindelöcher eindrehen. (Achtung diese Schraubenverbindung wird erst in Schritt 5 richtig fest verschraubt.)

65 58 [ 1 ] 65 58 [ 2 ] 65 58 [ 3 ]

Schritt 3: Montage der Griffrohre (7) an den Verbindungsrohren (11) mittels der Schrauben (63) der Unterlegscheiben (9) und der Federringe (70).

1. Die Griffrohre (7) auf die Verbindungsrohre (11) stecken und die Bohrungen in den Rohren so ausrichten, dass sie übereinander liegen.
   (Achtung! Die Griffrohre müssen nach der Montage so ausgerichtet sein, dass die oberen Enden nach außen (vom Stützrohr (64) weg) gebogen sind.)
2. Die Schrauben (63) durch die Bohrungen stecken und die Griffrohre (7) mittels Unterlegscheibe (9) und Federring (70) fest verschrauben.

Schritt 4: Montage der Fußschalenaufnahmen (14) an den Verbindungsrohren (11) mittels der Schrauben (13) der Unterlegscheiben (15) und der Muttern (16).

1. Die Fußschalenaufnahme (14R) an das Verbindungsrohre (11R) stecken und die Bohrungen in den Rohren so ausrichten, dass sie übereinander liegen.
2. Die Schrauben (13) durch die Bohrungen stecken und die Fußschalenaufnahmen (14R) mittels Unterlegscheibe (15) und Mutter (16) an dem Verbindungsrohr (11R) nur so fest schrauben, sodass sich die Verbindung noch leicht bewegen lässt..
3. Die Fußschalenaufnahme links (14L) incl. allen zusätzlich erforderlichen Teile auf der linken Seite des Gerätes, genauso wie in 1.-2. beschrieben, montieren.

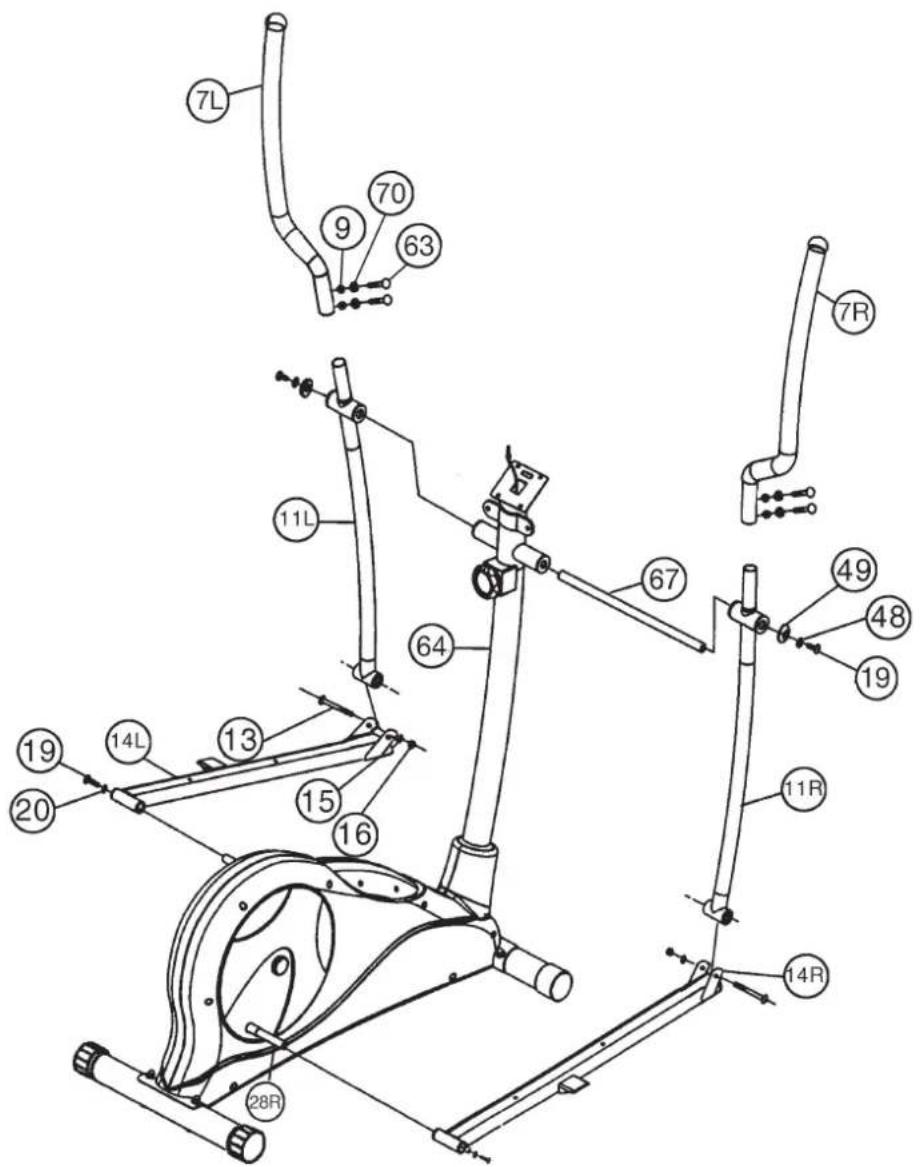

Schritt 5: Montage der Fußschalenaufnahme rechts (14R) und der Fußschalenaufnahme links (14L) incl. den Verbindungsrohren (11) an der Pedalkurbel (28) und dem Stützrohr (64) mittels den Federringen (48), den Unterlegscheiben (49) und den Schrauben (19).

1. Die Fußschalenaufnahme rechts (14R) und Verbindungsrohr (14R) auf der rechten Seite des Grundrahmen (36) ablegen.
   (Achtung! Rechts ist aus der Blickrichtung zu sehen, wenn man auf dem Gerät steht und trainiert.)
2. Das Verbindungsrohr (11R) auf die Achse des Stützrohrs (64) aufstecken. Auf die Schraube (19) einen Federring (48) und eine Unterlegscheibe (49) aufstecken und in die Achse (67) des Stützrohres (64) eindrehen und fest anziehen.
3. Die Fußschalenaufnahme (14R) auf die Pedalachse (28R) stecken und mit der Unterlegscheibe (20) und Schraube (19) verschrauben.
4. Die Fußschalenaufnahme links (14L) incl. allen zusätzlich erforderlichen Teile auf der linken Seite des Gerätes, genauso wie in 1.-3. beschrieben, montieren.
5. Schrauben Sie nun die in Schritt 2 hergestellte Schraubenverbindung des Stützrohres (64) zum Grundrahmen richtig fest. Schieben Sie die Verkleidung (60) mit dem Gummiring (61) in die richtige Position auf die Seitenverkleidungen (21).

Schritt 6: Montage der rechten Fußschale (18R) an der rechten Fußschalen- aufnahme (14R) und der linken Fußschale (18L) an der linken Fußschalenaufnahme (14L) mittels der Schlossschrauben (17), der Unterlegscheiben (24), Federringen (22) und der Sterngriffmutter (23).

1. Die rechte Fußschale (18R) auf die Fußschalenaufnahme (14R) aufstecken. Die Bohrungen in den Teilen so ausrichten, dass sie übereinander liegen.
2. Die Schrauben (17) von oben durch die Bohrungen stecken. Von der gegenüber liegender Seite je eine Unterlegscheibe (24), ein Federring (22) aufstecken und eine Sterngriffmutter (23) aufdrehen und fest anziehen.
3. Die linke Fußschale (18L), wie in 1.-2. beschrieben, an der Fußschalenaufnahme (14L) montieren.
   (Achtung! Die Unterscheidung der Fußschalen in rechts und links ist anhand der Ränder an den Längsseiten der Fußschalen möglich. Die hohen Ränder der Fußschalen (18R) und (18L) müssen jeweils nach innen (zum Grundrahmen hin) ausgerichtet sein.)
4. Montieren Sie die Abdeckungen (78) mittels der Schrauben (68) unten an den Verbindungsrohren (11) fest.
5. Montieren Sie die Abdeckungen (79) mittels der Schrauben (39) an den Fußschalenaufnahmen (14).

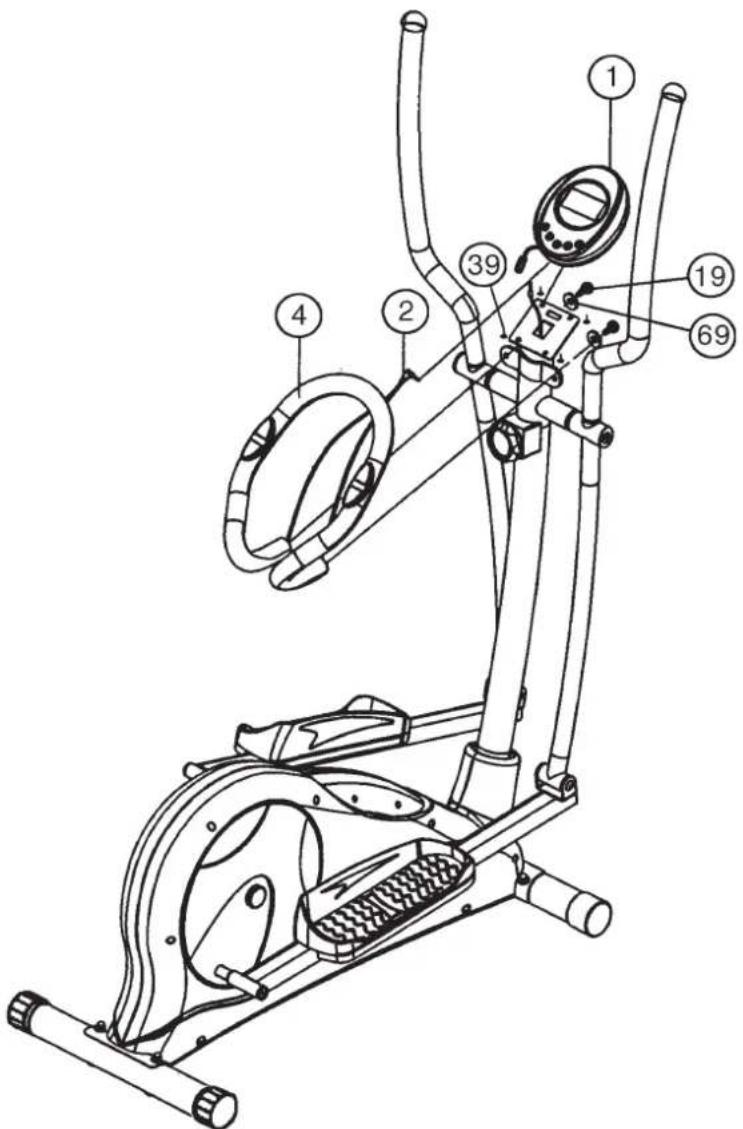

Schritt 7: Montage des Computers (1) und des Haltegriff (4) am Stützrohr (64).

1. Nehmen Sie den mitgelieferten Computer (1) aus der Verpackung und setzen Sie die Batterien (Type AAA - 1,5V) unter Beachtung richtiger Polarität auf der Rückseite des Computers (1) ein.
2. Nehmen Sie den Computer (1) und stecken Sie das Verbindungskabel (59) in die Rückseite des Computers (1) ein.
3. Stecken Sie das Pulskabel (2) in die entsprechende Buchse hinten am Computer (1) ein und schieben Sie den Computer auf die Computeraufnahmeoben am Stützrohr (64) auf und befestigen Sie ihn mittels der Schrauben (39). (Bitte achten Sie darauf, dass das Kabel beim Aufschieben des Computers nicht eingeklemmt wird.
4. Auf die Schrauben (19) jeweils eine Unterlegscheibe (69) aufstecken und den Haltegriff (4) am Stützrohr (64) fest montieren.

Schritt 8: Kontrolle

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen. Die Montage ist hiermit beendet.
2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen mit dem Gerät vertraut machen und die individuellen Einstellungen vornehmen.

Anmerkung: Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen bzw. Ersatzteilbestellungen benötigt werden.

Der mitgelieferte Trainingscomputer bietet den größten Trainingskomfort. Jeder trainingsrelevante Wert wird in einem entsprechenden Sichtfenster angezeigt.

Von Trainingsbeginn an werden die benötigte Zeit, die aktuelle Geschwindigkeit, der ungefähre Kalorienverbrauch, die zurückgelegt Entfernung, und der aktuelle Puls angezeigt. Alle Werte werden von Null an aufwärts zählend festgehalten. Soll eine bestimmte Zeit trainiert, Kalorienmenge verbraucht, Strecke zurückgelegt und eine bestimmte Pulsfrequenz nicht überschritten werden, so können diese Werte einzeln oder auch in Kombinationen vorgeben.

Der Computer schaltet sich durch kurzes Drücken einer der Tasten oder einfachem Trainingsbeginn ein. Durch Drücken der „E“-Taste die gewünschte Funktion auswählen, in der etwas vorgeben wollen. Welche Funktion beeinfl ussbar ist, wird angezeigt.

Durch einzelnes Drücken der beiden „+“ und „-“ -Tasten kann dann der jeweils gewünschte Wert eingegeben werden.

Um den Computer zu starten einfach mit Ihrem Training beginnen. Der Computer beginnt alle Werte zu erfassen und anzuzeigen.

Um den Computer zu stoppen, einfach das Training beenden. Der Computer stoppt alle Messungen und hält die zuletzt erreichten Werte fest. Die zuletzt erreichten Werte in den Funktionen ZEIT, KALORIEN und KM werden gespeichert und bei einer Wiederaufnahme des Trainings kann von diesen Werten aus weitertrainiert werden.

Der Computer schaltet sich ca. 4 Minuten nach Beendigung des Trainings automatisch ab. Alle bis dahin erreichten Werte werden gelöscht.

Anzeigen:

1. „ZEIT“-Anzeige:

Normalerweise wird die aktuell benötigte Zeit in Minuten und Sekunden angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „+“ und „-“ - Tasten ist möglich. Ist eine bestimmte Zeit vorgegeben, so wird die noch zurückzulegende Zeit angezeigt. Wird der vorgegebene Wert erreicht, wird dieses durch ein akustisches Signal angezeigt.

Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt bis zum Abschalten des Computers.

(Höchstgrenze der Anzeige 99,0 Minuten.)

2. „KM/H“-Anzeige:

Es wird die aktuelle Geschwindigkeit in Kilometern pro Stunde angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „+“ und „-“ -Tasten ist nicht möglich. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht.

(Höchstgrenze der Anzeige 99,9 km/h)

3. „KALORIEN“-Anzeige:

Es wird der aktuelle Stand der verbrauchten Kalorien angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „+“ und „-“ -Tasten ist möglich. Ist eine bestimmte Verbrauchsmenge vorgegeben, so wird die noch zu verbrauchenden Kalorienmenge angezeigt. Wird der vorgegebene Wert erreicht, wird dieses durch ein akustisches Signal angezeigt.

Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt bis zum Abschalten des Computers.

(Höchstgrenze der Anzeige 999 Kalorien)

4. „KM“-Anzeige:

Es wird der aktuelle Stand der zurückgelegten Kilometern angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „+“ und „-“ -Tasten ist möglich. Ist eine bestimmte Strecke vorgegeben, so wird die noch zurückzulegende Strecke angezeigt. Wird der vorgegebene Wert erreicht, wird dieses durch ein akustisches Signal angezeigt.

Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt bis zum Abschalten des Computers.

(Höchstgrenze der Anzeige 999 km)

5. „PULS“-Anzeige:

Es wird der aktuelle Puls in Schlägen pro Minuten angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „+“ und „-“ -Tasten ist möglich.

Ist eine bestimmte Pulsobergrenze vorgegeben, so wird die Überschreitung durch ein akustisches Signal angezeigt.

Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht.

(Höchstgrenze der Anzeige 90-220 Pulsschläge pro Minute)

6. „SCAN“-Funktion :

Wird diese Funktion ausgewählt, werden im fortlaufenden Wechsel von ca. 6 Sekunden die aktuellen Werte aller Funktionen nacheinander angezeigt.

Tasten:

1. „+“ und „-“ -Tasten:

Durch ein einmaliges Drücken dieser Tasten ist eine stufenweise Vorgabe von Werten in den einzelnen Funktionen möglich. Dazu muss zuvor die gewünschte Funktion mit der „E“-Taste ausgewählt werden. Beim Trainingsbeginn wird dann, von den vorgegebenen Werten ab, gegen Null gezählt.

2. „E“-Taste:

Durch ein kurzes, einmaliges Drücken der Taste kann von einer zur anderen Funktion gewechselt werden; d.h. die jeweilige Funktion ausgewählt werden in der mittels der „+“ und „-“ -Tasten Eingaben vorgenommen werden sollen.

3. „F“-Taste:

Durch ein kurzes, einmaliges Drücken der Taste kann von einer zur anderen

Funktion gewechselt werden; d.h. die jeweilige Funktion ausgewählt werden in der mittels der „E“-Taste Eingaben vorgenommen werden sollen. Die jeweils ausgewählte Funktion wird durch ein Symbol im jeweiligen Sichtfenster angezeigt.

3. „L“= Löschen:

Durch ein kurzes Drücken dieser Taste kann der durch die „E“-Taste ausgewählte Wert auf Null gesetzt werden.

Durch ein längeres Drücken dieser Taste (ca. 5 Sekunden) kann die Gesamtlöschung aller zuletzt erreichten Werte vorgenommen werden. Alle Werte aller Anzeigen werden dabei auf Null gesetzt.

Christoph Sport SCAN 4:00 TIME F E L

Austausch der Batterien:

1. Öffnen Sie den Batteriefachdeckel und entnehmen Sie die gebrauchten Batterien. (Sollten die Batterien ausgelaufen sein entfernen Sie diese unter erhöhter Berücksichtigung, dass die Batteriesäure nicht mit Haut in Kontakt kommt und reinigen Sie das Batteriefach gründlich.)
2. Legen Sie neue Batterien (Typ (AA) Mignon 1,5V in richtiger Reihenfolge und unter Berücksichtigung der Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel, sodass dieser einrastet.
3. Sollte der Computer die Funktion nicht sofort aufnehmen sollten die Batterien für 10 Sekunden entfernt und wieder eingelegt werden.
4. Die leeren Batterien gemäß den Entsorgungsrichtlinien fachgerecht entsorgen und nicht zum Restmüll geben.

Batteriefach AA Batterien

Garantiebestimmungen

Die Garantie beginnt mit dem Rechnungs- bzw. Auslieferdatum und beträgt 24 Monate.

Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt. Bei Feststellung eines Mangels sind Sie verpfl ichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Retournierung die Ware ausreichend zu schützen. und senden Sie keine Ware unfrei zur Service Abteilung ein!

Trainingsanleitung

Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden:

1. Intensität:

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert für ein effektives Training kann dabei der Puls sein. Dieser sollte sich während des Trainings in dem Bereich zwischen 70% und 85% des Maximalpulses befin den (Ermittlung und Berechnung siehe Tabelle und Formel).

Während der ersten Wochen sollte sich der Puls während des Trainings im unteren Bereich von 70% des Maximalpulses befi nden. Im Laufe der darauffolgenden Wochen und Monate sollte die Pulsfrequenz langsam bis zur Obergrenze von 85% des Maximalpulses gesteigert werden. Je größer die Kondition des Trainierenden wird, desto mehr müssen die Trainingsanforderungen gesteigert werden, um in den Bereich zwischen 70% und 85% des Maximalpulses zu gelangen. Dieses ist durch eine Verlängerung der Trainingsdauer und/oder einer Erhöhung der Schwierigkeitsstufen möglich.

Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen:

a. Puls-Kontroll-Messung auf herkömmliche Weise (Abtasten des Pulsschlags z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute). b. Puls-Kontroll-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich).

2. Häufi gkeit:

Die meisten Experten empfehlen die Kombination einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperlicher Ertüchtigungen drei- bis fünfmal in der Woche.

Ein normaler Erwachsener muß zweimal pro Woche trainieren, um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern, benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

3. Gestaltung des Trainings

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen:

„Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“.

In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich.

Danach sollte das eigentliche Training („Trainings-Phase“) beginnen. Die Trainingsbelastung sollte erst einige Minuten gering sein und dann für eine Periode von 15 bis 30 Minuten so gesteigert werden, daß sich der Puls im Bereich zwischen 70% und 85% des Maximalpulses befin det.

Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn

Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

4. Motivation

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

Berechnungsformeln: Maximalpuls = 220 - Alter

90% des Maximalpuls = (220 - Alter) x 0,9

85% des Maximalpuls = (220 - Alter) x 0,85

70% des Maximalpuls = (220 - Alter) x 0,7

Top-Sport Gilles GmbH

Art.-Nr. 99252 - (white)

Art.-Nr. 99253 - (turquoise)

Art.-Nr. 99254 - (black)

Art.-Nr. 99254 A - (silver)

Art.-Nr. 99255 - (red)

Art.-Nr. 99256 - (vanilla)

Art.-Nr. 99257 - (lila)

Art.-Nr. 99258 - (coralle)

Illustration No.	Designation mm	Dimensions Illustration No.		Quantity	Attached to	ET number
1	Computer	1	64	Red 36-9925503-BT
Turquoise 36-9925303-BT, Black 36-9925503-BT, Silver 36-9925503-BT, Vanilla 36-9925603-BT, Lilac 36-9925703-BT, Coralle 36-9925803-BT, White 36-9925503-BT
2	Hand pulse cable			1	3	36-9825313-BT
3	Hand pulse			2	1+3	36-9825314-BT
4	Handlebar			1	64	33-9825305-SI (WS)*
4a	Hand wrapping			1	4	36-9825305-BT
5	End Cap			2	7	36-9825315-BT
6 L	Hand grip wrapping			1	7 L	36-9825306-BT
6R	Hand grip wrapping			1	7 R	36-9825307-BT
7L	Hand grip left			1	12	33-9925512-SI (WS)*
7R	Hand grip right			1	12	33-9925513-SI (WS)*
8	Spacer	10x14x57		2	12	36-9925515-BT
9	Washer	8//19		16	30+63	39-9966-CR
10	Spring washer	M8		4	30	39-9900-CR
11	Connecting tube			2	7+14	33-9925516-SI (WS)*
12	Plastic bearing	14x32x18		4	11	36-9925516-BT
13	Screw	M10x78		2	7+14	39-10055-SW
14L	Pedal support			1	11L+28L	33-9925517-SI (WS)*
14R	Pedal support			1	11R+28R	33-9925518-SI (WS)*
15	Washer	10//19		2	13	39-10206-CR
16	Nut	M10		2	13	39-10021
17	Carriage bolt	M6		4	18	39-10450
18 L	Pedal left			1	14 L	36-9825308-BT
18 R	Pedal right			1	14R	36-9825309-BT
19	Screw	M8 x18		6	4+28+67	39-9886-CR
20	Washer	8//24		2	19	39-10018-CR
21 L	Chain cover			1	21R+36	Red 36-9925501-BT
Turquoise 36-9925301-BT, Black 36-9925401-BT, Silver 36-9925408-BT, Vanilla 36-9925601-BT, Lilac 36-9925701-BT, Coralle 36-9925801-BT, White 36-9925201-BT
21 R	Chain cover			1	21L+36	Red 36-9925502-BT
Turquoise 36-9925302-BT, Black 36-9925402-BT, Silver 36-9925409-BT, Vanilla 36-9925602-BT, Lilac 36-9925702-BT, Coralle 36-9925802-BT, White 36-9925202-BT
22	Spring washer	For M6		4	17	39-9865-SW
23	Handgrip nut			4	17	36-9825318-BT
24	Washer	6//14		4	17	39-9863
25	Round cap			2	27	36-9825316-BT
26	Nut			2	42	36-9925515-SI
27	Round cover			2	28	Red 36-9825304-BT
Turquoise 36-9925304-BT, Black 36-9825104-BT, Silver 36-9825104-BT, Vanilla 36-9925604-BT, Lilac 36-9925704-BT, Coralle 36-9925804-BT, White 36-9925204-BT
28 L	Pedal crank			1	42	33-9825309-SI (WS)*
28 R	Pedal crank			1	42	33-9825310-SI (WS)*
29	Eccentric cap			2	31	36-9906310-BT
30	Carriage bolt	M8x70		4	31+57	39-10093-CR
31	Rear stabilizer			1	36	33-9825302-SI (WS)*
32	Safty clip			2	42	36-9825320-BT
33	Screw	M10x40		1	36	39-10131
34	Bearing			4	33+36+42	36-9825321-BT
35	Spacer	10x17x25		1	33	36-9825322-BT
36	Maine frame			1		33-9925510-SI (WS)*

Adresse: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Illustration No.	Designation mm	Dimensions illustration No.	Quantity	Attached to	ET number
37	Cap nut	M10	1	27	39-10021
38	Sensor		1	59	36-9825324-BT
39	Screw	M5x10	9	1+38+79	39-9907
40	Washer	17//22	2	42	39-10135
41	Belt wheel		1	42	36-9825326-BT
42	Axle		1	34	33-9925514-SI
43	Screw	M8x15	3	41	39-9888
44	Screw	5x12	8	27+28	39-9851
45	Screw	M5x15	4	21	39-9903-SW
46	Screw	4,5x25	6	21	36-9825339-BT
47	Plastic cover		1	21	36-9825312-BT
48	Spring washer	for M8	2	19	39-9864-VC
49	Washer	8,5//32	2	19	39-10166
50	Plastic bearing		4	14	36-9825346-BT
51	Nut		2	55	39-9820
52	Washer	10//19	2	55	39-9989-CR
53	Chain adjuster set		2	55	39-10172
54	Belt		1	41+55	36-9825329-BT
55	Flywheel		1	36	36-9825330-BT
56 L	End cap with. transport roller left		1	73	36-9825331-BT
56 R	End cap with. transport roller right		1	73	36-9825332-BT
57	Front stabilizer		1	45	33-9825303-SI (WS)*
58	Lower tension cable		1	55+65	36-9825504-BT
59	Sensor cable		1	38+62	36-9825505-BT
60	Plastic cover		1	64	Red 36-9825335-BT
Turquoise 36-9925305-BT, Black 36-9925405-BT, Silver 36-9825505-BT, Vanilla 36-9925605-BT, Lilac 36-9925705-BT, Coralle 36-9925805-BT, White 36-9925205-BT
61	Rubber ring		1	64	36-9825336-BT
62	Computer cable		1	1+59	36-9825506-BT
63	Screw	M8x20	12	11+64	39-9886-CR
64	Handlebar support		1	36	33-9925511-SI (WS)*
65	Tension control		1	64	36-9825507-BT
66	Bushing	19x38	6	11+64	36-9825328-BT
67	Axle		1	64	33-9825315-SI
68	Screw		2	11+78	36-9825338-BT
69	Washer	8//16	2	66	39-9966-CR
70	Spring washer	for M8	16	19+63	39-9864-VC
72	Washer	5//8	1	73	39-10111-SW
73	Screw	5x50	1	65	39-10450-VC
74	Tool set		1		36-9825510-BT
75	Carton		1		36-9825511-BT
77	Assembly and exercise Instructions		1		36-9825411-BT
78	Plastic cover		2	11	36-9825310-BT
79	Plastic cover		2	14	36-9825311-BT

Top-Sports Gilles GmbH

Art.-Nr. 99252 - (white)

Art.-Nr. 99253 - (turquoise)

Art.-Nr. 99254 - (black)

Art.-Nr. 99254 A - (silver)

Art.-Nr. 99255 - (red)

Art.-Nr. 99256 - (vanilla)

Art.-Nr. 99257 - (lila)

Art.-Nr. 99258 - (coralle)

Top-Sports Gilles GmbH

Friedrichstr.

55

42551

Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail:

[e-mail]

www.christopeit-sport.com

4. Affi chage „KM“ (affi chage des km) :

Top-Sports Gilles GmbH

Art.-Nr. 99252 - (white)

Art.-Nr. 99253 - (turquoise)

Art.-Nr. 99254 - (black)

Art.-Nr. 99254 A - (silver)

Art.-Nr. 99255 - (red)

Art.-Nr. 99256 - (vanilla)

Art.-Nr. 99257 - (lila)

Art.-Nr. 99258 - (coralle)

Afbeeldingsnr.	Beschrijving mm	Afmetingen Aantal Gemonteerd aan ET-nummer stuks	afbeeldingsnr.
1	Computer		64	Red 36-9925503-BT
Turquoise 36-9925303-BT, Black 36-9925503-BT, Silver 36-9925503-BT, Vanilla 36-9925603-BT, Lilac 36-9925703-BT, Coralle 36-9925803-BT, White 36-9925503-BT
2	Polskabel		3	36-9825313-BT
3	Polsunit			2	1+3	36-9825314-BT
4	Handgreep			1	64	33-9825305-SI (WS)*
4a	Overtrek handgreep			1	4	36-9825305-BT
5	Eindknop			2	7	36-9825315-BT
6 L	Overtrek handgreep			1	7 L	36-9825306-BT
6R	Overtrek handgreep			1	7 R	36-9825307-BT
7L	Handgreep links			1	12	33-9925512-SI (WS)*
7R	Handgreep rechts			1	12	33-9925513-SI (WS)*
8	Afstandsstuk		10x14x57	2	12	36-9925515-BT
9	Onderlegplaatje		8//19	16	30+63	39-9966-CR
10	Veerring		M8	4	30	39-9900-CR
11	Verbindingsbuis			2	7+14	33-9925516-SI (WS)*
12	Kunststoflager		14x32x18	4	11	36-9925516-BT
13	Schroef		M10x78	2	7+14	39-10055-SW
14L	Voetschaalbevestiging links			1	11L+28L	33-9925517-SI (WS)*
14R	Voetschaalbevestiging rechts			1	11R+28R	33-9925518-SI (WS)*
15	Onderlegplaatje		10//19	2	13	39-9966-CR
16	Moer		M10	2	13	39-10021
17	Slotschroef		M6	4	18	39-10450
18 L	Voetschaal links			1	14 L	36-9825308-BT
18 R	Voetschaal rechts			1	14R	36-9825309-BT
19	Ronde kopschroef met binnenzeskant		M8 x 18	6	4+28+67	39-9886-CR
20	Onderlegplaatje		8//24	2	19	39-10018-CR
21 L	Bekleding links			1	21R+36	Red 36-9925501-BT
Turquoise 36-9925301-BT, Black 36-9925401-BT, Silver 36-9925408-BT, Vanilla 36-9925601-BT, Lilac 36-9925701-BT, Coralle 36-9925801-BT, White 36-9925201-BT
21 R	Bekleding rechts			1	21L+36	Red 36-9925502-BT
Turquoise 36-9925302-BT, Black 36-9925402-BT, Silver 36-9925409-BT, Vanilla 36-9925602-BT, Lila 36-9925702-BT, Coralle 36-9925802-BT, White 36-9925202-BT
22	Veerring		For M6	4	17	39-9865-SW
23	Stergreepmoer			4	17	36-9825318-BT
24	Onderlegplaatje		6//14	4	17	39-9863
25	Ronde stop			2	27	36-9825316-BT
26	Moer			2	42	36-9925515-SI
27	Afdekking rond			2	28	Red 36-9825304-BT
Turquoise 36-9925304-BT, Black 36-9825104-BT, Silver 36-9825104-BT, Vanilla 36-9925604-BT, Lilac 36-9925704-BT, Coralle 36-9925804-BT, White 36-9925204-BT
28 L	Pedaalarm links			1	42	33-9825309-SI (WS)*
28 R	Pedaalarm rechts			1	42	33-9825310-SI (WS)*
29	Exentrische dop			2	31	36-9906310-BT
30	Slotschroef		M8x70	4	31+57	39-10093-CR
31	Voetbuis achter			1	36	33-9825302-SI (WS)*
32	Vastzetting			2	42	36-9825320-BT
33	Schroef		M10x40	1	36	39-10131
34	Lager			4	33+36+42	36-9825321-BT
35	Afstandsstuk		10x17x25	1	33	36-9825322-BT
36	Basisframe			1		33-9925510-SI (WS)*

Magnetisch remsysteem

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

4. „L“=Uitschakelen (Löschen):

Art.-Nr. 99252 - (white)

Art.-Nr. 99253 - (turquoise)

Art.-Nr. 99254 - (black)

Art.-Nr. 99254 A - (silver)

Art.-Nr. 99255 - (red)

Art.-Nr. 99256 - (vanilla)

Art.-Nr. 99257 - (lila)

Art.-Nr. 99258 - (coralle)

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Friedrichstrasse 55

D - 42551 Velbert

[e-mail]

http://www.christopeit-sport.com
