GEBRUIKSAANWIJZING HmIPBSMI Homematic IP

7.3 Automatische uitschakeling in geval van overbelasting ..........106

7.4 Foutcodes en knipperreeksen ......................................................106

• 8 Herstellen van de fabrieksinstellingen p. 107
• 9 Onderhoud en reiniging p. 107
• 10 Algemene instructies voor het draadloze bedrijf p. 108
• 11 Technische gegevens 6 Instructies bij deze handleiding 1 Instructies bij deze handleiding Lees deze handleiding zorgvuldig door voordat u uw Homematic IP ap- paraat in gebruik neemt. Bewaar de handleiding, om ze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee. Gebruikte symbolen: Let op! Hier wordt op een risico attent gemaakt. Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie. 2 Gevarenaanduidingen Open het apparaat niet. Het bevat geen onderdelen die door de ge- bruiker moeten worden onderhouden. Bij openen bestaat het risico van een elektrische schok. Laat het apparaat in geval van een storing door een specialist controleren. Om redenen van veiligheid en markering (CE) is het eigenmachtig verbouwen en/of veranderen van het apparaat niet toegestaan. Gebruik het apparaat niet, indien het uiterlijk zichtbare schade, bijv. aan de kast, aan bedieningselementen of aan aansluitklemmen ver- toont. Laat het apparaat in geval van twijfel door een specialist con- troleren. Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, aan overmatige koude en mechanische belastingen.97 Gevarenaanduidingen Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plastic folies en zak- ken, vormstukken van styropor enz. kunnen door kinderen als ge- vaarlijk speelgoed worden gebruikt. Voor zaak- of personenschade die door een onjuist gebruik of niet-naleving van de gevarenaanduidingen veroorzaakt is, stellen wij ons niet aansprakelijk. In dergelijke gevallen vervalt ieder garantie- recht! Voor gevolgschade stellen wij ons niet aansprakelijk! Het apparaat mag alleen voor vaste installaties worden gebruikt. Het apparaat dient veilig in een vaste installatie te worden bevestigd. De actor is een onderdeel van de gebouwinstallatie. Bij de planning en realisering moeten de geldende normen en richtlijnen van het betreende land in acht worden genomen. Het apparaat mag uit- sluitend worden gevoed via een 230 V/50Hz-wisselspanningsnet. Werkzaamheden aan het 230V-net mogen alleen door een elektri- cien (volgens VDE 0100) worden uitgevoerd. Hierbij moeten de gel- dende voorschriften voor ongevallenpreventie in acht worden ge- nomen. Ter voorkoming van een elektrische schok aan het apparaat, dient u de net spanning vrij te schakelen (installatieautomaat uitscha- kelen). Bij niet-nakoming van de installatie-instructies kunnen brand of andere gevaren ontstaan. Neem bij het aansluiten op de apparaatklemmen in acht, welke ka- bels en kabeldoorsnedes hiervoor zijn toegestaan. De op de relaisuitgangen aangesloten verbruikers moeten over een voldoende isolatie beschikken. Controleer, voordat u een verbruiker aansluit , de technische gege- vens en met name het maximaal toegestane schakelvermogen van het relais en het type van de aan te sluiten verbruiker. Alle lastgege- vens hebben betrekking op ohmse lasten. Belast de actor uitsluitend tot de opgegeven vermogensgrens.98 Gevarenaanduidingen Op de aansluitklemmen van de relaisuitgangen mogen geen SELV-/ PELV-stroomkringen worden aangesloten. Een overbelasting kan leiden tot de vernieling van het apparaat, brand of elektrische schokken. De stroomkring waarop het apparaat en de last worden aangeslo- ten, moet beveiligd zijn met een installatieautomaat volgens EN 60898-1 (karakteristiek B of C, max. 16 A nominale stroom, min. 6 kA afschakelvermogen, energiebegrenzingsklasse 3). De installatie- voorschriften volgens VDE 0100 resp. HD384 of IEC 60364 moeten in acht worden genomen. De installatieautomaat moet voor de ge- bruiker gemakkelijk bereikbaar en als scheidingsinrichting voor het apparaat gemarkeerd zijn. Vóór het aansluiten van de actor moet de betreende ze kering uit de zekeringkast worden verwijderd. Het apparaat mag, met uitzondering voor de configuratie, alleen worden gebruikt met de bijbehorende schakelaarafdekking. Het apparaat is ongeschikt voor vrijschakelen. Apparaten met elektronische adapters (bijv. televisietoestellen of HV-ledlampen) vormen geen ohmse lasten. Deze kunnen inscha- kelstromen van meer dan 100 A genereren. Het schakelen van der- gelijke verbruikers leidt tot vroegtijdige slijtage van de actor. Wij ad- viseren, in dergelijke gevallen aan de schakeluitgangen gebruik te maken van inschakelstroombegrenzers. Bij gebruik in een veiligheidstoepassing moet het apparaat in com- binatie met een UPS (ononderbroken voeding) worden ingezet om een mogelijke stroomuitval te overbruggen.99 Werking en overzicht van het apparaat Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen. Elk ander gebruik dan wat in deze handleiding beschreven wordt, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijk- heid. 3 Werking en overzicht van het apparaat De Homematic IP Schakelmodule voor Merkschakelaars is geschikt voor montage in een inbouwdoos voor schakelaars van de meest uiteenlo- pende fabrikanten. Eenmaal geïnstalleerd, schakelt hij de aangesloten verbruikers (bijvoorbeeld een lamp) in resp. uit en meet het energiever- bruik. De schakelmodule maakt een comfortabele besturing van aangesloten verbruikers mogelijk via de wipschakelaar, een draadloze afstandsbedie- ning of de Homematic IP App. Via de app hebt u altijd een overzicht van het energieverbruik van de aan- gesloten verbruikers en de energiekosten. De adapters voor verschillende schakelaarseries bieden de mogelijkheid voor een kostenbesparende vervanging van schakelaars van bekende fa- brikanten door een intelligente Homematic IP installatie. Door het gebruik van onderdelen uit de reeds geïnstalleerde of geplande schakelaarseries en bekabeling w orden de installatiewerkzaamheden beperkt tot een mini- mum. Het design resp. de kleuren en oppervlakken van reeds geïnstalle- erde schakelaarseries blijven onveranderd omdat voorhanden frames en wipschakelaars verder kunnen worden gebruikt. Overzicht van het apparaat (zie afbeelding 1): (A) Systeemtoets (aanleertoets en led) (B) Aansluitklem voor 2 (lamp/corresponderende (normally open)) (C) Aansluitklem voor 1 (corresponderende (normally closed)) (D) Aansluitklem voor N (nulleider) (E) Aansluitklem voor L (buitendraad)100 Algemene systeeminformatie 4 Algemene systeeminformatie Dit apparaat is een onderdeel van het Homematic IP Smart Home Sys- teem en communiceert via het Homematic IP zendprotocol. Alle ap- paraten van het systeem kunnen comfortabel en individueel via een smartphone met de Homematic IP App worden geconfigureerd. U hebt ook de mogelijkheid om de Homematic IP apparaten via de cen- trale CCU3 of in combinatie met vele partneroplossingen te gebruiken. Welke functies binnen het systeem in combinatie met andere compo- nenten mogelijk zijn, vindt u in het Homematic IP gebruikershandboek. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com. 5 Adapter voor merkschakelaar Voor de compatibiliteit met zo veel mogelijk fabrikanten en de vereen- voudiging van de integratie in de verschillende designs, zijn verschillende adapters als toebehoren verkrijgbaar. Een aparte lijst voor de compatibi- liteit met gangbare schakelaarseries vindt u in het downloadgedeelte van de website www.homematic-ip.com. Voor meer informatie over de montage van de adapter verwijzen wij naar de bedieningshandleiding van de betreende adapter. 6 Inbedrijfstelling p. 1099

6.1 Installatie-instructies

Lees dit hoofdstuk volledig door, voordat u met de installatie begint. Noteer a.u.b. vóór de installatie het op het apparaat aangebrachte apparaatnummer (SGTIN) en de plaats van de installatie, zodat u het apparaat achteraf eenvoudiger kunt toewijzen. Het apparaatnum- mer staat als alternatief ook op de bijgeleverde QR-sticker. Opmerking! Installatie alleen door personen met desbetreende elektrotechnische kennis en ervaring!*101 Inbedrijfstelling Door een onjuiste installatie brengt u uw eigen

• het leven van de gebruikers van de elektrische installatie in ge- vaar. Met een onjuiste installatie riskeert u ernstige materiële schade, bijv. door brand. Het risico bestaat dat u persoonlijk aansprakelijk wordt gesteld voor personen- en zaakschade. Neem contact op met een elektricien! *Vereiste vakkennis voor de installatie: Voor de installatie is met name de volgende vakkennis vereist:

• de toe te passen ‘5 veiligheidsregels’: vrijschakelen; tegen opni- euw inschakelen beveiligen; spanningsvrijheid controleren; aar- den en kortsluiten; aangrenzende onderdelen die onder span- ning staan, afdekken of afsluiten;

• selecteren van het geschikte gereedschap, de meettoestellen en eventuele persoonlijke beschermingsmiddelen;

• analyse van de meetresultaten;

• kiezen van het elektrische installatiemateriaal ter waarborging van de uitschakelvoorwaarden;

• IP-beschermingsgraden;

• inbouw van het elektrische installatiemateriaal;

• aard van het voedingsnet (TN-systeem, IT-systeem, TT-systeem) en de hieruit volgende aansluitvoorwaarden (klassieke nulleider, aarding, noodzakelijke extra maatregelen enz.). De installatie is alleen toegestaan in de volgende gangbare schake- laardozen (apparaatdozen):

• Schakelaardozen van de fabrikant Legrand type Batibox

• Agro inlaatdozen102 Inbedrijfstelling Het apparaat mag alleen in combinatie met een adapter en een bij- behorende, gemonteerde schakelaarafdekking worden gebruikt. De schakelaarafdekking mag alleen tijdens de configuratie worden ver- wijderd. Neem bij de installatie de gevarenaanduidingen overeenkomstig ‘2 Gevarenaanduidingen’ op pagina 96 in acht. Voor het gebruik van een wissel- of kruisschakeling is een mini- mumlast van 1 W vereist. Toegestane kabeldoorsneden voor de aansluiting op het apparaat zijn: Starre kabel [mm

] Flexibele kabel met en zonder adereindhuls [mm

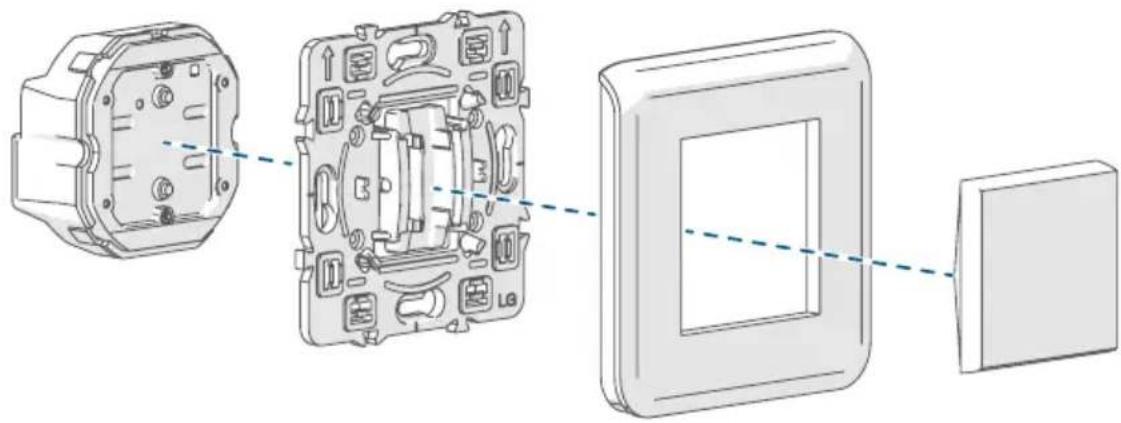

6.2 Overzicht van de installatie

Homematic IP Schakelmodule Frame (voorbeeld) Geschikte adapter Wip (voorbeeld)103 Inbedrijfstelling

Voor de demontage van een voorhanden schakelaar neemt u de instructies van de betreende fabrikant in acht. U kunt de schakelmodule voor de volgende schakelingen gebruiken:

• uitschakeling (zie afbeelding 3)

• wisselschakeling (zie afbeelding 4)

• kruisschakeling (zie afbeelding 5) Ga als volgt te werk om de schakelmodule te installeren:

• Schakel de installatieautomaat van de stroomkring uit (zie afbeel- ding 2).

• Plaats een passende adapter op de schakelmodule en schroef hem vast met bijgeleverde schroeven (zie afbeelding 6). Voor de- tails over de montage verwijzen wij naar de handleiding van de adapter.

• Sluit de schakelmodule al naargelang de behoefte aan volgens afbeelding 3, 4 of 5.

• Draai de schroeven van de inbouwdoos los en draai deze een stukje eruit.

• Plaats de schakelmodule met de gemonteerde adapter op de schroeven in de inbouwdoos en draai de schroeven weer erin (zie afbeelding 7+8).

• Plaats het frame van uw schakelaarserie op de schakelmodule (zie afbeelding 9).

• Plaats een wipschakelaar in het frame (zie afbeelding 10).

• Schakel de installatieautomaten van de stroomkring weer in.

• De schakelmodule is nu operationeel en kan aan het Homematic IP Access Point worden aangeleerd (zie ‘6.4 Aanleren’ op pagina 104).104 Inbedrijfstelling

Lees dit hoofdstuk volledig door, voordat u met het aanleren be- gint. Configureer eerst uw Homematic IP Access Point via de Homematic IP App om nog andere Homematic IP apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het Access Point. U kunt het apparaat op het Access Point of op de centrale CCU3 aan- leren. Voor meer informatie hierover verwijzen wij naar het Homema- tic IP gebruikershandboek (u vindt dit onder www.homematic-ip. com). Om het apparaat in uw systeem te integreren en met andere Homematic IP apparaten te laten communiceren, moet u deze eerst aanleren aan het Homematic IP Access Point. Ga als volgt te werk om het apparaat aan te leren:

• Open de Homematic IP App op uw smartphone.

• Selecteer het menu-item ‘Apparaat aanleren’.

• Na de installatie is de aanleermodus gedurende 3 minuten actief. Wanneer de tijd reeds verstreken is, kunt u de aanleermodus hand- matig voor nog eens 3 minuten starten door kort met een spits voorwerp op de systeemknop (A) te drukken (zie afbeelding 11).

• Het apparaat verschijnt automatisch in de Homematic IP App.

• Ter bevestiging dient u in de app de laatste vier cijfers van het ap- paraatnummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaatnummer vindt u op de bijgeleverde sticker of op het apparaat zelf.

• Wacht tot het aanleerproces voltooid is.

• Ter bevestiging van een succesvol aanleerproces brandt de led (A) groen. Het apparaat is nu gebruiksklaar.

• Indien de led rood brandt, dient u het opnieuw te proberen.105 Storingen oplossen

• Kies de gewenste oplossing voor uw apparaat.

• Geef het apparaat in de app een naam en wijs het toe aan een ruimte. 7 Storingen oplossen

7.1 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, licht de led bij het afsluiten van de mislukte overdracht (A) rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie ‘10 Alge- mene instructies voor het draadloze bedrijf’ op pagina 108). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,

• de ontvanger kan het commando niet uitvoeren (lastuitval, me- chanische blokkering enz.) of

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zend- tijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden, tot deze tijdelijke begrenzing weer voorbij is. In overeenstem- ming met deze richtlijn worden Homematic IP apparaten 100% conform de norm ontwikkeld en geproduceerd. In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In af- zonderlijke situaties kan dit bij de inbedrijfstelling of eerste installatie van een systeem wel het geval zijn, wanneer meerdere en zendintensieve aanleerprocessen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aangegeven door een keer lang rood knipperen van de led (A) en kan zich uiten in een tijdelijke onderbreking van de werking van het appa- raat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.106 Storingen oplossen

7.3 Automatische uitschakeling in geval van overbelas-

ting Een overbelasting van het apparaat bij belastingsstromen van meer dan 6 A of bij belastingen met een vermogen van meer dan 1380 W leidt na een korte vertragingstijd tot automatische uitschakeling van de schakelmodule. De veiligheidsuitschakeling wordt weergegeven met een foutmelding via de app of WebUI. Om het apparaat weer te kunnen gebruiken, moet u de reden voor de overbelasting verhelpen en de stroomtoevoer naar het apparaat een keer onderbreken en weer tot stand brengen. Als alternatief kunt u na het ver

helpen van de overbelasting 30 minuten wachten (‘herinschakelingsblok- kering’). Daarna kan de schakelmodule weer worden ingeschakeld. De schak elmodule wordt niet automatisch ingeschakeld nadat de herinscha- kelingsblokkering is verstreken.

7.4 Foutcodes en knipperreeksen

Knippercode Betekenis Oplossing Kort oranje knipperen Draadloze overdracht, zendpoging, gege- vensoverdracht Wacht tot de overdracht be- eindigd is. 1x lang groen oplichten Proces bevestigd U kunt met de bediening doorgaan. 1x lang rood oplichten Proces mislukt of du- ty-cycle-limiet bereikt Probeer het opnieuw (‘7.1 Commando niet bevestigd’ op pagina 105 of ‘7.2 Duty cycle’ op pagina 105). Kort oranje knipperen (om de 10 sec.) Aanleermodus actief Voer ter bevestiging de laat- ste vier cijfers van het appa- raat-serienummer in (zie ‘6.4 Aanleren’ op pagina 104). 6x lang rood knipperen Apparaat defect Controleer de weergave in uw app of neem contact op met uw dealer.107 Herstellen van de fabrieksinstellingen 1x oranje en 1x groen oplich- ten Testindicatie Wanneer de testindicatie weer uit is, kunnen u doorgaan. 8 Herstellen van de fabrieksinstellingen De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren. Om de fabrieksinstellingen van het apparaat te herstellen, gaat u als volgt te werk:

• Verwijder zo nodig de wipschakelaar.

• Druk gedurende 4 sec. met een spits voorwerp (bijv. een pen) op de systeemtoets (A) totdat de led snel oranje begint te knipperen (zie afbeelding 12).

• Laat de systeemtoets weer los.

• Druk opnieuw gedurende 4 sec. op de systeemtoets totdat de led groen oplicht (zie afbeelding 13).

• Laat de systeemtoets weer los om het herstel van de fabrieksin- stellingen te voltooien. Het apparaat voert een herstart uit. Na de hernieuwde start kunt u het apparaat weer in uw Homematic IP systeem integreren. 9 Onderhoud en reiniging Het apparaat is onderhoudsvrij. Laat reparaties over aan een vak- man. Schakel vóór de demontage van het apparaat in ieder geval de netspanning vrij (installatieautomaat uitschakelen)! Werkzaamheden aan het 230V-net mogen alleen door een elektricien (volgens VDE 0100) worden uitgevoerd. Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Gebruik geen oplosmiddelhoudende reinigingsmiddelen. Deze kunnen de kunststof kast en opschriften aantasten.108 Algemene instructies voor het draadloze bedrijf 10 Algemene instructies voor het draadloze bedrijf De draadloze communicatie wordt via een niet-exclusief communica- tiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten. Het bereik in gebouwen kan sterk afwijken van het bereik in open- lucht. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden z oals luchtvoch- tigheid en de bouwkundige situatie ter plekke een belangrijke rol. Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmIP-WUA in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU- conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.homematic-ip.com109 Technische gegevens 11 Technische gegevens Apparaatcode: HmIP-BSM-I Voedingsspanning: 230 V/50 Hz Stroomopname: 6 A max. Opgenomen vermogen bij stand-by: 0,2 W Minimumbelasting bij kruis- of wisselschakeling: 1 W Max. schakelvermogen: 1380 W Lasttype: ohmse last Relais: wisselaar Kabeltype en -doorsnede: starre en flexibele kabel, 0,75-2,5 mm² Installatie: Alleen in de volgende schakelaardo- zen: - conform DIN 49073-1 - schakelaardozen van de fabrikant Legrand type Batibox - Agro inlaatdozen Beschermingsgraad: IP20 Meetcategorie: CAT III Omgevingstemperatuur: -5 tot +40 °C Afmetingen (b x h x d): 52 x 52 x 31 mm Gewicht: 55 g Zendfrequentieband: 868,0-868,6 MHz 869,4-869,65 MHz Max. zendvermogen: 10 dBm Ontvangersklasse: SRD class 2 Typisch bereik in het vrije veld: 280 m Duty cycle: < 1% per h / < 10% per h110 Technische gegevens Lasttype Relais ohmse last 6 A Gloeilampen 1000 W Lampen met intern voorschakelapparaat (led / compacte tl-buis) 200 W HV-halogeenlampen 1000 W Elektronische transformatoren voor LV-halogeen- lampen 1000 W Transformatoren met ijzeren kern voor LV-halo- geenlampen 1000 W Tl-buizen (niet gecompenseerd) 1000 W Tl-buizen (parallel gecompenseerd) 1000 W Elektrische radiatoren en andere elektr. verwar- mingsinstallaties (ohmse last) 3,5 A (200.000 schakelingen) Technische wijzigingen voorbehouden. Verwijdering Het apparaat hoort niet in de vuilnisbak! Elektronische apparaten moeten overeenkomstig de richtlijn voor afgedankte elektrische en elektronische apparaten worden ingeleverd bij de inzamelpunten voor afgedankte apparaten. Informatie met betrekking tot de conformiteit De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uitsluitend bedoeld voor de desbe- treende autoriteiten. Het is geen garantie voor bepaalde eigen- schappen. Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dea- ler.Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de Kostenloser Download der Homematic IP App! Free download of the Homematic IP app!
