GEBRUIKSAANWIJZING HmIP-HAP2 Homematic IP

Installatie- en bedieningshandleiding

Inhaltsverzeichnis

1 Leveringsomvang....52
2 Instructies bij deze handleiding ....52
3 Gevarenaanduidingen....52
4 Homematic IP – slim wonen, gewoon comfortabel....53
5 Werking en overzicht van het apparaat....53
6 Inbedrijfstelling....54

6.1 Access Point installeren en monteren 54

6.2 Eerste stappen: Apparaten inleren en ruimtes toevoegen....55

6.3 Bediening en configuratie 55

7 Storingen oplossen....55

7.1 Commando niet bevestigd....55
7.2 Duty cycle 56
7.3 Foutcodes en knipperreeksen 57

8 Herstellen van de fabrieksinstellingen 58

8.1 Resetten van het Access Point 58
8.2 Resetten en wissen van de volledige installatie 58

9 Onderhoud en reiniging 59

10 Algemene instructies voor de draadloze werking....59
11 Verwijdering als afval.... 59
12 Technische gegevens 60

1 Leveringsomvang

1x Bedieningshandleiding

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Opgelet! Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Bij materiële schade of lichamelijk letsel veroorzaakt door een on- juist gebruik of niet-naleving van de gevarenaanduidingen, kunnen we niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt ieder garantierecht! Wij aanvaarden geen aansprakelijk- heid voor gevolgschade!

Gebruik het apparaat niet als het uiterlijk zichtbare schade ver-toont, bijv. aan de kast, bedie-

ningselementen of aansluitbussen, of wanneer een storing actief is. In geval van twijfel dient u het apparaat door een specialist te laten controleren.

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan.

Gebruik het apparaat uitsluitend binnen en stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude temperaturen en mechanische belastingen.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plasticfolie en plas- tic zakken, piepschuim enz. kun- nen voor kinderen gevaarlijk speelgoed worden.

Gebruik voor de elektrische voeding van het apparaat uitsluitend de bijgeleverde originele adapter (5 VDC/600 mA).

Het apparaat mag alleen op een gemakkelijk toegankelijk stopcontact worden aangesloten. Bij gevaar moet de stekker uit het stopcontact worden getrokken.

Leg het snoer altijd zodanig neer, dat dit geen risico's voor mensen of huisdieren kan vormen.

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreven, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Homematic IP – slim wonen, gewoon comfortabel

Met Homematic IP realiseert u in slechts enkele stappen een in-telligente smarthomebestu-ring. Het Homematic IP Access Point 2 is de centrale unit van het Homematic IP-smarthomesys- teem en communiceert via het Homematic IP-zendprotocol. U kunt tot 120 Homematic IP-apparaten op het Access Point inleren. Alle appara- ten van het systeem kunnen handig en afzonderlijk met de Homematic IP App worden geconfigureerd. Welke functies binnen het Homematic IP-sys- teem in combinatie met andere com-ponenten mogelijk zijn, vindt u in de Homematic IP-gebruikershandleiding. Alle technische documenten en up- dates vindt u in de actuele versie op www.homematic-ip.com.

5 Werking en overzicht van het apparaat

Het Homematic IP Access Point is de centrale unit van het Homematic IP Systeem.

Het apparaat verbindt de

Homematic IP-cloud met de

Homematic IP-apparaten en stuurt configuratie- en bedieningscommando's vanuit de app naar de

Homematic IP-apparaten. Zo kunt u uw smart-home-besturing altijd en overal heel eenvoudig aan uw behoef- ten aanpassen.

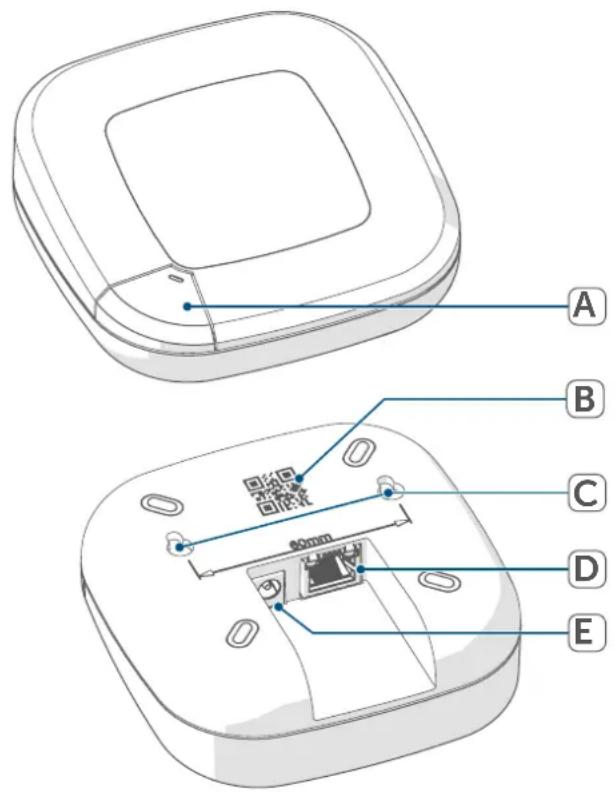

Overzicht apparaten:

(A) Systeemtoets en ledje
(B) QR-code en apparaatnummer (SGTIN)
(C) Schroefgaten
(D) Interface: Netwerkkabel
(E) Interface: Netadapter

A B C D E 60mm

Afbeelding 1

6 Inbedrijfstelling

In dit hoofdstuk komt u stap voor stap te weten hoe u uw Homematic IP-systeem met succes in gebruik kunt ne-men.

Installeer eerst de Homematic IP-app en neem het Access Point in gebruik zoals in de volgende paragraaf is beschreven. Na de succesvolle ingebruikname van het Access Point kunt u Homematic IP-apparaten toevoegen en in uw systeem integreren.

6.1 Access Point installeren en monteren

De Homematic IP-app is beschikbaar voor iOS en Android en kan in de betreffende App Store gratis worden gedownload.

• Download de Homematic IP-app in de App Store en installeer deze op één apparaat.
• Start de app.
• Positioneer het Access Point in de buurt van uw router en een stop-contact.

Houd bij het positioneren van het Homematic IP Access Point 2 een minimumafstand van 50 cm tot uw WLAN-router aan.

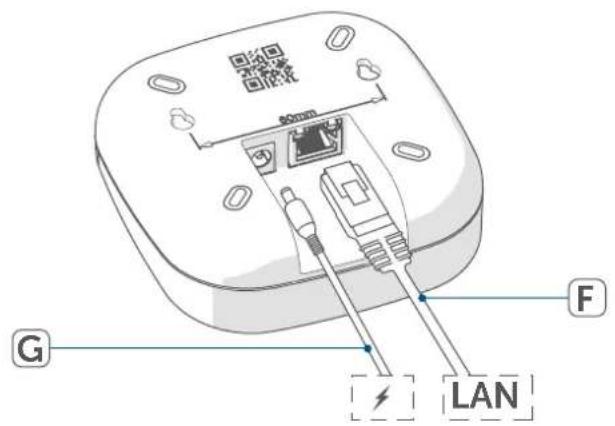

- Verbind het Access Point via de meegeleverde netwerkkabel (F) met de router en voorzie uw apparaat via de meegeleverde netadapter (G) van stroom.

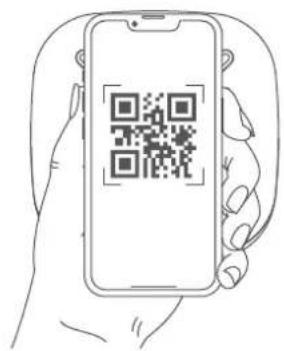

- Scan de QR-code (B) aan de achterkant van het Access Point. U kunt het apparaatnummer (SGTIN) (B) van het Access Point ook handmatig in de app invoeren.

- Als het ledje van uw Access Point permanent blauw oplicht, bevestig dit dan in de app.

Bij een ander knippergedrag van het ledje volgt u de instructies in de app of (zie '7.3 Foutcodes en knipperreeksen' op pagina 57).

• Het Access Point wordt op de server geregistreerd. Dit kan enkele minuten duren. Een ogenblik geduld a.u.b.
  • Druk bij een succesvolle registratie

ter bevestiging kort op de systeem- toets van uw Access Point.

• Het inleren wordt uitgevoerd.
• Het Access Point is nu geïnstalleerd en onmiddellijk gebruiksklaar.

6.2 Eerste stappen: Apparaten inleren en ruimtes toevoegen

Zodra uw Homematic IP Access Point 2 en de Homematic IP-app gebruiksklaar zijn, leert u andere Homematic IP-apparaten in en wijst u deze via de app aan ruimtes toe.

• Tik in de app op het symbool van het hoofdmenu rechtsonder op het homescreen en selecteer het menupunt 'Apparaat inleren'.
• Sluit de voeding op het in te leren Homematic IP-apparaat aan om de inleermodus te activeren. Meer informatie hierover vindt u in de bedieningshandleiding van het betreffende apparaat'.
• Volg stap voor stap de instructies in de app.
• Kies de gewenste oplossing voor uw apparaat.
• Geef in de app tot slot een naam aan het apparaat en maak een nieuwe ruimte aan of wijs het apparaat aan een bestaande ruimte toe.

Selecteer de apparaatnamen heel zorgvuldig om bij het gebruik van meerdere apparaten van hetzelfde type een duidelijke toewijzing te kunnen uitvoeren. U kunt de na- men van de apparaten en ruimtes altijd weer wijzigen.

6.3 Bediening en configuratie

Als u uw Homematic IP-apparaten met succes hebt ingeleerd en ruimtes hebt toegevoegd, kunt u uw Homematic IP-systeemgemakkelijk bedienen en configureren. Meer informatie over de bediening van de app en configuratie van het Homematic IP-systeem vindt u in de Homematic IP-gebruikershandleiding (te vinden in de downloadsectie van de website www.homematic-ip.com).

7 Storingen oplossen

7.1 Commando niet bevestigd

Als minstens één ontvanger een commando niet bevestigt, dan is er mogelijk een radiostoring (zie '10 Algemene instructies voor de draadloze werking' op pagina 59). De foute overdracht wordt in de app weergegeven en kan de volgende oorzaken hebben:

• De ontvanger is niet bereikbaar.
• De ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.).
• De ontvanger is defect.

7.2 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen.

In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden, tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden Homematic IP apparaten 100% conform de norm ontwikkeld en geproduceerd.

In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In be-paalde situaties kan dit bij de inbedrijf-stelling of eerste installatie van een systeem wel het geval zijn wanneer meerdere en zendintensieve inleerprocessen actief zijn. Een overschrijding van de duty cycle-limiet kan zich uiten door het tijdelijk niet functioneren van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

7.3 Foutcodes en knipperreeksen

Knippercode Betekenis Oplossing
Blauw knipperen	Verbinding met de server wordt opgebouwd	Wacht tot de verbinding is opgebouwd en het ledje permanent blauw brandt.
Permanent blauw bran-den	Standaardmodus, verbin-ding met de server opge-bouwd	U kunt met de bediening doorgaan.
Geel knipperen	Geen verbinding met het netwerk of de router	Verbind het Access Point met het netwerk / de router.
Permanent geel branden	Geen internet- of server-verbinding	Controleer de internet-verbinding en evt. de firewall-instellingen.
Permanent turkoois bran-den	Routerfunctie actief (bij gebruik van meerdere Access Points / centrales)	U kunt met de bediening doorgaan.
Snel turkoois knipperen	Geen verbinding met de centrale (bij gebruik met CCU3)	Controleer de verbinding van uw centrale met het netwerk
Snel oranje knipperen	Voorbereidende fase voor het resetten naar de fa-brieksinstellingen	Houd de systeemtoets opnieuw 4 s ingedrukt,tot het ledje groen begint te branden.
1x lang groen branden Resetten bevestigd		U kunt met de bediening doorgaan.
1x lang rood branden Resetten mislukt Probeer het opnieuw.

8 Herstellen van de fabrieksinstellingen

De fabrieksinstellingen van het Access Point en van de volledige installatie kunnen worden hersteld. De volgende bewerkingen zijn mogelijk:

• Resetten van het Access Point: Hier worden alleen de fabrieksin-stellingen van het Access Point hersteld. De installatie blijft verder bestaan.
• Resetten en wissen van de volledige installatie:

Hier wordt de volledige Homematic IP-installatiegereset. De app moet daarna gede-in-stalleerd en opnieuw geïnstalleerd worden. De fabriekstoe-stand van uw verschillende Homematic IP-apparatenmoet eveneens opnieuw worden her-steld om het opnieuw inleren mogelijk te maken.

8.1 Resetten van het Access Point

Ga als volgt te werk om de fabrieksin- stellingen van het Access Point te her- stellen:

• Koppel het Access Point los van de stroomvoorziening door de net-adapter uit het stopcontact te trekken.
• Sluit de netadapter weer aan en houd tegelijkertijd de systeemtoets gedurende 4 s ingedrukt tot het ledje snel oranje begint te knippe-ren.
• Laat de systeemtoets weer los.
• Houd de systeemtoets opnieuw 4 s ingedrukt, tot het ledje groen begint te branden. Bij het rood op-

lichten probeert u het opnieuw.

- Laat de systeemtoets weer los om het herstel van de fabrieksinstellingen te voltooien.

Het apparaat voert een herstart uit en het Access Point wordt gereset.

8.2 Resetten en wissen van de volledige installatie

Bij het resetten moet het Access Point met de cloud verbonden zijn, zodat de gegevens volledig kunnen worden gewist. Dit betekent dat de netwerkkabel tijdens het proces aangesloten blijft en het ledje vervolgens permanent blauw moet branden.

Om de fabrieksinstellingen van de volledige installatie te resetten, moet de voordien beschreven procedure twee keer binnen 5 minuten na elkaar worden uitgevoerd:

• Reset het Access Point zoals hierboven beschreven.
• Wacht minstens 10 seconden tot het ledje weer permanent blauw brandt.
• Voer onmiddellijk daarna het resetten voor de tweede keer uit door het Access Point opnieuw van de stroomvoorziening los te koppelen en alle voordien beschreven stappen te herhalen.

Na deze tweede herstart wordt uw systeem volledig gereset.

9 Onderhoud en reiniging

Het apparaat is voor u onderhoudsvrij. Laat het onderhoud of reparaties over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini-gingen kan de doek licht met lauw wa- ter worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmid-delen. Deze kunnen de kunststof kast en opschriften aantasten.

10 Algemene instructies voor de draadloze werking

De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals luchtvochtigheid en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmIP-HAP2, HmIP-HAP2-A in over-eenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschik-baar op het volgende internetadres:

www.homematic-ip.com

11 Verwijdering als afval Informatie over verwijdering als afval

Dit symbool betekent dat het apparaat niet weggegooid mag worden met het huishoudelijk afval of restafval en niet in de gele afvalcontainer of gele afvalzak mag worden gedaan.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product en alle meegeleverde elektronische onderdelen naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische appa- ratuur te brengen voor een correcte afvalverwerking. Verkopers van elektrische en elektronische apparatuur zijn ook verplicht om oude apparatuur gratis terug te nemen. Door ze apart in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recy- cling en andere vormen van nuttige toepassing van oude apparaten. Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uit-sluitend bestemd voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.

Opgenomen vermogen bij stand-by: < 1 W

Beschermingsgraad: IP20

Omgevingstemperatuur: 5 tot 35 °C

Afmetingen (b x h x d): 104 x 104 x 40 mm

Gewicht: 165 g

Zendfrequentieband: 868,0-868,6 MHz 869,4-869,65 MHz

Zendvermogen: 10 dBm max.

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 400 m

Technische wijzigingen voorbehouden.
