6.1.1 Direct inleren op een HomematicIP-apparaat ............................107

6.1.2 Aanleren aan het accesspoint ........................................................ 108

7.7 Programmering van een verwarmingsprofiel ............................................ 115

• Installatie- en bedieningshandleiding NL104 11 Herstellen van de fabrieksinstellingen p. 120
• 12 Onderhoud en reiniging p. 120
• 13 Algemene instructies voor de draadloze werking p. 120
• 14 Verwijdering als afval p. 121
• 15 Technische gegevens Documentatie © 2022 eQ-3 AG, Duitsland Alle rechten voorbehouden. Zonder schriftelijke toestemming van de uitgever mogen deze handleiding of fragmen- ten ervan op geen enkele manier worden gereproduceerd of met behulp van elektronische, mechanische of chemi- sche middelen worden verveelvoudigd of verwerkt. Het is mogelijk dat deze handleiding nog druktechnische gebreken of drukfouten vertoont. De gegevens in deze handleiding worden echter regelmatig gecontroleerd en indien nodig in de volgende uitgave gecorrigeerd. Voor fouten van technische of druktechnische aard inclusief de gevolgen ervan stellen wij ons niet aansprakelijk. Alle handelsmerken en octrooirechten worden erkend. Wijzigingen die de technische vooruitgang dienen, zijn zonder voorafgaande aankondiging mogelijk. 157367 (web) | Versie 1.3 (04/2024)105 Leveringsomvang 1 Leveringsomvang 1x Radiatorthermostaat – basic 1x Adapter Danfoss RA 1x Steunring 1x Moer M4 1x Cilinderkopschroef M4 x 12 mm 2x 1,5V-batterij LR6/mignon/AA 1x Bedieningshandleiding 2 Instructies bij deze handleiding Lees deze handleiding zorgvuldig door voordat u uw HomematicIP-apparaten in gebruik neemt. Bewaar de handlei- ding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee. Gebruikte symbolen: Opgelet! Hier wordt op een risico attent gemaakt. Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informa- tie! 3 Gevarenaanduidingen Let op! Explosiegevaar bij onjuiste vervanging van de batterijen. Al- leen vervangen door batterijen van hetzelfde of een gelijkwaardig type. Normale batterijen mogen nooit worden opgeladen. Batterij- en niet in het vuur werpen. Batte- rijen niet blootstellen aan overma- tige warmte. Batterijen niet kortsluiten. Er bestaat explosiege- vaar! Uitgelopen of beschadigde batte- rijen kunnen bij aanraking met de huid brandwonden veroorzaken; gebruik daarom in dergelijk geval geschikte veiligheidshandschoe- nen. Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onder- houden. In geval van een defect dient u het apparaat door een specialist te laten controleren. Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan. Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, tril- lingen, langdurig zonlicht of an- dere warmtebronnen, koude en mechanische belastingen. Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plasticfolie en plas- tic zakken, piepschuim enz. kun- nen voor kinderen gevaarlijk speelgoed worden. Bij materiële schade of lichamelijk letsel veroorzaakt door een on- juist gebruik of niet-naleving van de gevarenaanduidingen, kunnen we niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt ieder garantierecht! Wij aanvaarden geen aansprakelijk- heid voor gevolgschade!106 Werking en overzicht van het apparaat Het apparaat is uitsluitend ge- schikt voor gebruik in woonruim- ten en soortgelijke omgevingen. Elk ander gebruik dan in deze handleiding beschreven, is onei- genlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid. 4 Werking en overzicht van het apparaat De HomematicIP Radiatorthermo- staat kan de kamertemperatuur tijdge- stuurd en op de behoefte afgestemd regelen via een verwarmingsprofiel met individuele verwarmingsfasen. U kunt de radiatorthermostaat direct aan het apparaat configureren en aan uw persoonlijke behoeften aanpassen. Alternatief hebt u de mogelijkheid om de radiatorthermostaat in combinatie met een HomematicIP Access Point comfortabel te besturen via de gratis smartphone-app. In combinatie met een HomematicIP Raam- en Deur- contact wordt de temperatuur bij het ventileren automatisch verlaagd. De radiatorthermostaat past op alle gang- bare radiatorkranen en is eenvoudig te monteren – zonder verwarmingswater af te laten en zonder in het verwar- mingssysteem in te grijpen. De extra boostfunctie maakt het mogelijk de ra- diator snel tijdelijk te verwarmen door de kraan te openen. Overzicht apparaten: (A) Wartelmoer (B) Batterijvak(deksel) (C) Display (D) Systeemtoets (inleertoets en led) (E) Min-toets (F) Plus-toets (G) Menu-/Boost-toets Overzicht van het display: PrgOffsetAUTOMANUBOOST Mo Tu We Th Fr Sa Su p. 122

Programmering van een verwarmingsprofiel* PrgOffsetAUTOMANUBOOSTMo Tu We Th Fr Sa Su06121824 Weekdagen

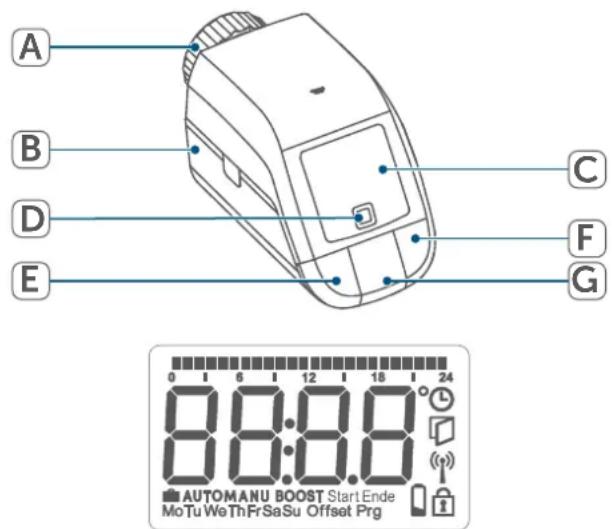

• (zie ‘7 Configuratiemenu’ op pagina 112) Afbeelding 1

C107 Algemene systeeminformatie 5 Algemene systeeminformatie Dit apparaat is onderdeel van het HomematicIP Smart Home Sys- teem en communiceert via het HomematicIP-zendprotocol. Alle ap- paraten van het systeem kunnen han- dig en afzonderlijk via een smartphone met de HomematicIP App worden geconfigureerd. U hebt ook de moge- lijkheid om de HomematicIP appara- ten via de centrale CCU3 of in combi- natie met allerlei partneroplossingen te gebruiken. Welke functies binnen het systeem in combinatie met andere componenten mogelijk zijn, vindt u in het HomematicIP gebruikershand- boek. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com. 6 Inbedrijfstelling

Lees dit hoofdstuk volledig door, voordat u met het inleren begint. U kunt de radiatorthermostaat direct via één of meerdere HomematicIP-ap- paraten of op het Homematic IP ac- cess point (HmIP-HAP) inleren. Bij het directe aanleren wordt de configuratie aan het apparaat en bij het aanleren aan het accesspoint via de kosteloze HomematicIP App uitgevoerd.

6.1.1 Direct inleren op een

HomematicIP-apparaat U kunt de HomematicIP-radia- torthermostaat – basic (HmIP-eTRV-B-2) op het Home- maticIP-raam- en deurcontact met magneet (HmIP-SWDM-2) en/ of de HomematicIP-wandther- mostaat (HmIP-WTH-B-2) inleren. Houd bij het aanleren een mini- mumafstand van 50cm tussen de apparaten aan. U kunt het aanleerproces annule- ren door opnieuw kort op de sys- teemtoets (D) te drukken. Dit wordt bevestigd door het rood oplichten van het apparaatledje (D). Om het apparaat op een ander HomematicIP-apparaat in te leren, moeten beide apparaten in de inleer- modus worden geschakeld. Ga hier- voor als volgt te werk:

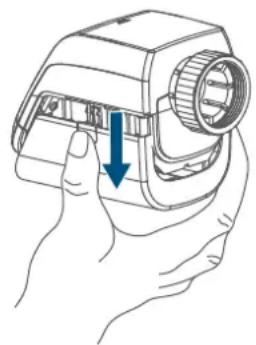

• Open het batterijvak (B) door het deksel van het batterijvak naar be- neden weg te trekken. Afbeelding 2

• Trek de isolatiestrook uit het bat- terijvak.

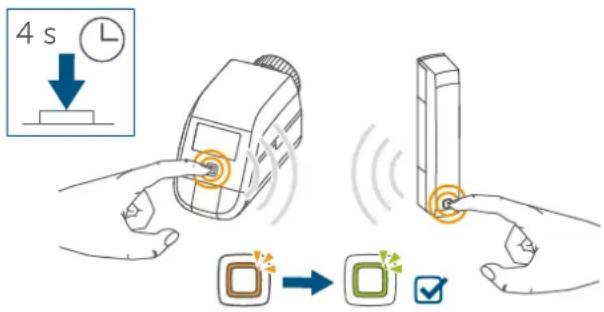

• Druk gedurende minimaal 4 s op de systeemtoets (D) om de inleer-108 Inbedrijfstelling modus te activeren. De apparaatled (D) begint oranje te knipperen. De inleermodus is 3 minuten actief.

• Druk gedurende minimaal 4 sec. op de systeemtoets van het aan te leren apparaat (bijv. het HomematicIP Raam- en Deurcon- tact met magneet) om de aanleer- modus te activeren. Het apparaat- ledje begint oranje te knipperen. Meer informatie hierover vindt u in de handleiding van het betreende apparaat. Afbeelding 3 4 s Het succesvol inleren wordt aangege- ven door het groen knipperen van het apparaatledje. Als het aanleerproces niet succesvol is geweest, licht de apparaatled rood op. Probeer het opnieuw. Als het aanleerproces niet wordt uitgevoerd, wordt de aanleermo- dus na 3 minuten automatisch beëindigd. Als u aan de bestaande apparaten- groep een nieuw apparaat wilt toevoegen, moet u eerst het reeds in de groep aanwezige apparaat en vervolgens het nieuwe appa- raat in de inleermodus schakelen. Als u aan een bestaande appara- tengroep van radiatorthermostaat en raam- en deurcontact een wandthermostaat wilt toevoegen, moet u eerst de wandthermostaat op de radiatorthermostaat inleren. Vervolgens kunt u de wandther- mostaat aan het raam- en deur- contact aanleren. Als u meerdere apparaten in één vertrek wilt gebruiken, is het zin- vol om alle apparaten onderling aan te leren.

6.1.2 Aanleren aan het accesspoint

Indien u het apparaat al direct op een ander HomematicIP-apparaat hebt ingeleerd, moet u voor het inleren van de radiatorthermo- staat op het HomematicIP access point of de centrale CCU3 eerst de fabrieksinstellingen van het apparaat herstellen (zie ‘11 Her- stellen van de fabrieksinstellingen’ op pagina 119). Configureer eerst uw HomematicIP Access Point via de HomematicIP-app om nog ande- re HomematicIP-apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het access point. Voor het inleren en installeren van de wandthermostaat met behulp van een CCU3 vindt u gedetail- leerde informatie in de WebUI-handleiding op onze homepage www.homematic-ip.com.109 Inbedrijfstelling Om het apparaat in uw sys- teem te integreren en met andere HomematicIP-apparaten te laten communiceren, moet u deze eerst inleren op het HomematicIP access point. Ga als volgt te werk om het apparaat in te leren:

• Open de HomematicIP-app op uw smartphone.

• Selecteer het menu-item ‘‘Appa- raat inleren’.

• Open het batterijvak (B) door het batterijvakdeksel naar beneden weg te trekken (zie afbeelding).

• Trek de isolatiestrook uit het bat- terijvakje. De aanleermodus is 3 minuten actief. U kunt de inleermodus gedurende nog eens 3 minuten handmatig starten door kort op de systeem- toets (D) te drukken. Het apparaat verschijnt automatisch in de HomematicIP-app.

• Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat- nummer (SGTIN) in te voeren of de QR-code te scannen. Het appa- raatnummer vindt u op de bijge- leverde sticker of op het apparaat zelf.

• Wacht tot het inleerproces voltooid is.

• Ter bevestiging van een succes- vol inleerproces brandt de led (D) groen. Het apparaat is nu gebruiks- klaar.

• Indien het ledje rood brandt, dient u het opnieuw te proberen.

• Geef het apparaat in de app een naam en wijs het toe aan een ruim- te.

Lees dit hoofdstuk volledig door, voordat u met de montage begint. De montage van de HomematicIP Radiatorthermostaat is eenvoudig en kan worden uitgevoerd zonder het ver- warmingswater af te laten en zonder ingreep in het verwarmingssysteem. Speciaal gereedschap of het uitschake- len van de verwarming is hiervoor niet nodig. De wartelmoer (A) die op de radia- torthermostaat is aangebracht, is uni- verseel bruikbaar en past zonder toe- behoren op alle kranen met draadmaat M30 x 1,5mm van de meest gangbare merken, zoals:

• Comap110 Inbedrijfstelling

• Idmar Met de bijgeleverde adapter kan het apparaat ook op radiatorkranen van het type Danfoss RA worden gemon- teerd (zie ‘6.2.4 Adapter voor Danfoss RA’ op pagina 111).

6.2.1 Thermostaat demonteren

Bij zichtbare schade aan de voor- handen thermostaat, de kraan of de verwarmingsbuizen dient u een vakman te raadplegen. Demonteer de oude thermostaat- kop van uw radiatorkraan:

• Draai de thermostaatkop op de maximumwaarde (1) linksom. De thermostaatkop drukt nu niet meer op de kraanspindel en kan zo ge- makkelijker worden gedemon- teerd. Afbeelding 4

De bevestiging van de thermostaatkop kan op verschillende manieren zijn uit- gevoerd:

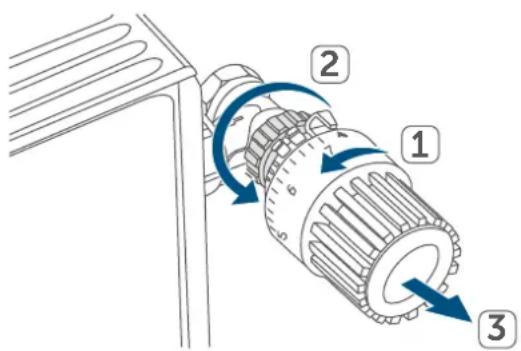

• Wartelmoer: Draai de wartelmoer tegen de klok in los (2). Daarna kunt u de thermostaatkop verwij- deren (3).

• Snelbevestiging: Op deze manier bevestigde thermostaatkoppen kunt u gemakkelijk losmaken door de sluit-/wartelmoer iets tegen de klok in te draaien. Vervolgens kunt u de thermostaatkop afnemen.

• Klemschroef: De thermostaatkop wordt vastgehouden door een be- vestigingsring, die met een schroef wordt aangespannen. Draai deze schroef los en verwijder de ther- mostaatkop van de kraan.

• Schroefverbinding met borgbou- ten: Draai de borgbout los en ver- wijder de thermostaatkop.

6.2.2 Radiatorthermostaat monteren

Na het verwijderen van de oude ther- mostaatkop, kunt u de nieuwe radia- torthermostaat op de verwarmings- kraan monteren:

• Plaats de radiatorthermostaat met de metalen moer (A) op de radia- torkraan. Gebruik zo nodig een van de bij- geleverde adapters voor Dan- foss-kranen (zie ‘6.2.4 Adapter voor Danfoss RA’ op pagina 111) of de bijgeleverde steunring.111 Inbedrijfstelling

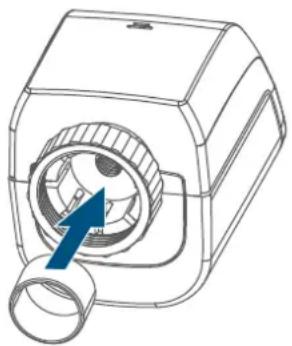

Bij de kranen van bepaalde fabrikan- ten heeft het deel van de kraan dat in het apparaat zit, een kleine diameter, waardoor de radiatorthermostaat los op de kraan zit. In dit geval dient vóór de montage de bijgeleverde steunring in de flens van het apparaat te worden aangebracht. Vervolgens kunt u de radiatorthermostaat weer monteren zoals hierboven beschreven. Afbeelding 5

6.2.4 Adapter voor Danfoss RA

Voor de montage op RA-kranen van Danfoss hebt u de bijgeleverde adapter nodig. De RA-adapter werd t.b.v. een betere zitting geproduceerd met een voor- spanning. Bij de montage kunt u even- tueel een schroevendraaier gebruiken en de adapter bij de schroef iets open- buigen. Afbeelding 6 De kraanhuizen van Danfoss hebben omlopend langwerpige inkervingen die ook een betere zitting van de adapter na het vastklikken garanderen. Let er bij de montage op dat de positie van de ribbels in de adap- ter precies overeenkomt met die van de inkervingen op de kraan. Let erop dat u uw vingers niet tussen de adapterhelften klemt! Na het vastklikken op het kraanhuis dient u de adapter met de bijgeleverde schroef en moer te bevestigen.

6.3 Adapteerbeweging

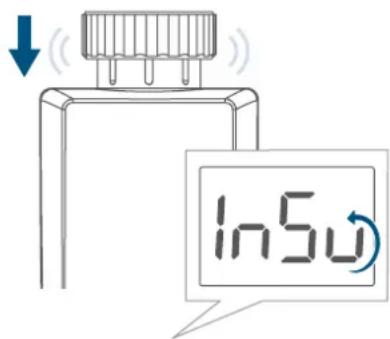

Na het plaatsen van de batterijen beweegt de motor eerst terug om de montage te vereenvoudigen. Ondertussen verschijnen ‘InS’ en het activiteitssymbool (

Afbeelding 7 Als de adaptatiebeweging al vóór de montage werd uitgevoerd of een foutmelding (F1, F2, F3) wordt weergegeven, drukt u op de menu-/boosttoets. Zodra de radiatorthermostaat suc- cesvol gemonteerd is, moet in de vol- gende stap voor de aanpassing aan de kraan een adapteerbeweging (‘AdA’)112 Configuratiemenu uitgevoerd worden Ga hiervoor als volgt te werk:

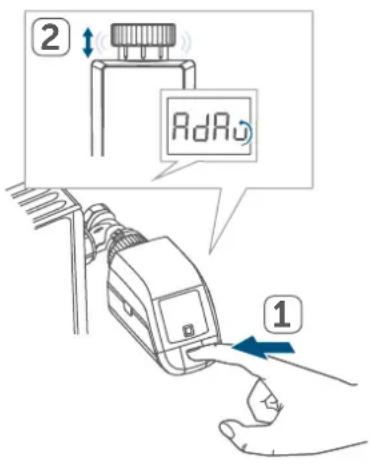

• Als op het display ‘AdA’ staat, drukt u op de Menu/Boost-toets (G) om de adapteerbeweging te starten (zie afbeelding 11). Afbeelding 8

7 Configuratiemenu Als u het apparaat zonder accesspoint gebruikt, kunt u na de inbedrijfstelling direct via het configuratiemenu de vol- gende modi selecteren en instellingen uitvoeren om het apparaat aan te pas- sen aan uw persoonlijke behoeften:

• door lang op de Menu-toets (G) te drukken, roept u het configuratie- menu op.

• Selecteer met behulp van de plus- en min-toetsen (E + F) en door kort indrukken van de Menu-toets het gewenste symbool om de instellin- gen voor de verschillende menu- punten uit te voeren. Door de menutoets (G) lang inge- drukt te houden, keert u naar het vorige niveau terug. Indien langer dan 1 minuut geen toets op het apparaat wordt ingedrukt, wordt het menu automatisch weer gesloten, zonder dat ingestelde wijzigingen wor- den overgenomen. Als u het apparaat op het Home- matic IP access point inleert, kunt u de instellingen gemakkelijk via de kosteloze HomematicIP-app uitvoeren. Indien u al instellingen in het con- figuratiemenu hebt uitgevoerd of het apparaat al direct op een an- der HomematicIP apparaat hebt ingeleerd, moet u voor het inleren van de radiatorthermostaat op het HomematicIP access point of de centrale CCU3 eerst de fabrieksin- stellingen van het apparaat her- stellen (zie ‘11 Herstellen van de fabrieksinstellingen’ op pagina 119).

7.1 Handmatig bedrijf

In het handmatige bedrijf wordt de temperatuur geregeld volgens de tem- peratuur die met behulp van de toet- sen (E + F) werd ingesteld. De tempe- ratuur blijft behouden tot de volgende handmatige wijziging. Ga als volgt te werk om het handmatige bedrijf te ac- tiveren:

• Druk gedurende ca. 2 s op de me- nutoets (G) om het configuratie- menu te openen.

• Selecteer met behulp van de plus- en min-toetsen (E + F) het menu- punt ‘Manu’.

• Bevestig uw keuze met de Me- nu-toets.113 Configuratiemenu Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar het automatische bedrijf.

7.2 Automatisch bedrijf

In het automatische bedrijf geschiedt de temperatuurregeling volgens het in- gestelde verwarmingsprofiel. Handma- tige wijzigingen blijven tot de volgende schakeltijd actief. Daarna wordt het ingestelde verwarmingsprofiel weer geactiveerd. Ga als volgt te werk om het automatische bedrijf te activeren:

• Druk gedurende ca. 2 s op de me- nutoets (G) om het configuratie- menu te openen.

• Selecteer met behulp van de plus- en min-toetsen (E + F) het menu- punt ‘Auto’.

• Bevestig uw keuze met de Me- nu-toets. Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar het automatische bedrijf.

De vakantiemodus kan worden ge- bruikt als gedurende een bepaalde periode duurzaam een vaste tempera- tuur moet worden aangehouden (bijv. tijdens een vakantie of een feest). Ga als volgt te werk om de vakantiemodus in te stellen:

• Druk gedurende ca. 2 s op de me- nutoets (G) om het configuratie- menu te openen.

• Selecteer het menupunt ‘Vakan- tie’ met behulp van de plus- en min-toetsen (E + F) en bevestig uw keuze met de menutoets.

• Voer met behulp van de plus- en min-toetsen de tijd in tot wanneer de vakantiemodus actief moet zijn en bevestig uw invoer met de Me- nu-toets.

• Voer met behulp van de plus- en min-toetsen de datum in tot wan- neer de vakantiemodus actief moet zijn en bevestig uw invoer met de Menu-toets.

• Voer met behulp van de plus- en min-toetsen de gewenste tempe- ratuur in voor de tijd van afwezig- heid en bevestig uw invoer met de Menu-toets. Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar de vakantiemodus.

7.4 Bedieningsvergrendeling

De bediening op het apparaat kan wor- den vergrendeld om te voorkomen dat instellingen ongewenst worden gewij- zigd, bijv. door per ongeluk aanraken. Ga als volgt te werk om de bedienings- vergrendeling te activeren of te deacti- veren:

• Druk gedurende ca. 2 s op de me- nutoets (G) om het configuratie- menu te openen.

• Selecteer met behulp van de plus- en min-toetsen (E + F) het menu- punt ‘Bedieningsvergrendeling’.

• Bevestig uw keuze met de Me- nu-toets.

• Selecteer met ‘On’ (plus-toets) om de bedieningsvergrendeling te ac- tiveren of ‘OFF’ (min-toets) om de bedieningsvergrendeling te deacti- veren en bevestig uw keuze met de Menu-toets.114 Configuratiemenu Ter bevestiging knippert de selectie twee keer kort en het apparaat schakelt terug naar de standaardweergave. Bij geactiveerde bedieningsvergrende- ling verschijnt het symbool ‘Slot’ op het display. Ga als volgt te werk om de bedienings- vergrendeling te deactiveren:

• Druk gedurende ca. 2 s op de me- nutoets (E) om het configuratieme- nu te openen.

• Bevestig uw keuze met de Me- nu-toets.

• Selecteer met behulp van de min- toets (D) ‘OFF’ om de bedienings- vergrendeling te deactiveren.

Ga als volgt te werk om datum en tijd in te stellen:

• Druk gedurende ca. 2 s op de me- nutoets (G) om het configuratie- menu te openen.

• Selecteer met behulp van de plus- en min-toetsen (E + F) het menu- punt ‘Datum/tijd’.

• Bevestig uw keuze met de Me- nu-toets.

• Selecteer het jaar met behulp van de plus- en min-toetsen en beves- tig uw keuze met de Menu-toets.

• Selecteer de maand met behulp van de plus- en min-toetsen en bevestig uw keuze met de Me- nu-toets.

• Selecteer de dag met behulp van de plus- en min-toetsen en beves- tig uw keuze met de Menu-toets.

• Selecteer de uren met behulp van de plus- en min-toetsen en beves- tig uw keuze met de Menu-toets.

• Selecteer de minuten behulp van de plus- en min-toetsen en beves- tig uw keuze met de Menu-toets. Ter bevestiging knippert de tijd twee keer kort en het apparaat schakelt te- rug naar de standaardweergave.

7.6 Oset-temperatuur

Aangezien de temperatuur aan de wandthermostaat wordt gemeten, kan het elders in de ruimte kouder of warmer zijn. Om dit te compense- ren, kan een oset-temperatuur van ± 3,5 °C worden ingesteld. Als bijv. 18 °C in plaats van de ingestelde 20 °C wordt gemeten, dient een oset van -2,0 °C te worden ingesteld. Af fabriek is een oset-temperatuur van 0,0°C ingesteld. Ga als volgt te werk om de osettemperatuur afzonderlijk aan te passen:

• Druk gedurende ca. 2 s op de me- nutoets (G) om het configuratie- menu te openen.

• Selecteer met behulp van de plus- en min-toetsen (E + F) het menu- punt ‘Oset’.

• Bevestig uw keuze met de Me- nu-toets.

• Selecteer de gewenste oset-tem- peratuur met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets. Ter bevestiging knippert de tempera- tuur twee keer kort en het apparaat schakelt terug naar de standaardweer- gave.115 Bediening

7.7 Programmering van een

verwarmingsprofiel In dit menupunt kunt u een verwar- mingsprofiel instellen met zes ver- warmings- en verlaagde fasen (13 schakeltijdstippen), geheel volgens uw behoeften:

• Druk gedurende ca. 2 s op de me- nutoets (G) om het configuratie- menu te openen.

• Selecteer het menupunt ‘Prg’ met behulp van de plus- en min-toet- sen (E + F) en bevestig uw keuze met de menutoets.

• Selecteer onder ‘dAY’ met behulp van de plus- en min-toetsen af- zonderlijke weekdagen, alle werk- dagen, het weekeinde of de hele week voor uw verwarmingsprofiel en bevestig uw keuze met de Me- nu-toets.

• Bevestig de starttijd 00:00 uur met de menu-toets.

• Selecteer de gewenste tempera- tuur voor de starttijd met behulp van de plus- en min-toetsen en bevestig uw keuze met de Me- nu-toets.

• Op display verschijnt de volgende tijd. U kunt deze tijd wijzigen met behulp van de plus- en min-toet- sen.

• Selecteer de gewenste tempera- tuur voor de volgende periode met behulp van de plus- en min-toet- sen en bevestig uw keuze met de Menu-toets.

• Herhaal dit proces totdat voor de hele periode van 0:00 tot 23:59 uur de temperaturen zijn ingesteld. Ter bevestiging knippert de tijd twee keer kort en het apparaat schakelt te- rug naar de standaardweergave. 8 Bediening Na de configuratie staan direct op het apparaat eenvoudige bedieningsfunc- ties tot uw beschikking. Als de radiatorthermostaat zich in de stand-bymodus bevindt, moet u de systeemtoets (D) vóór de bediening eenmaal indrukken om het display te activeren.

• Temperatuur: Druk op de linker (E) of rechter (F) toets om de tempe- ratuur van de radiator handmatig te veranderen. In automatisch be- drijf blijft de handmatig ingestelde temperatuur tot de volgende scha- keltijd behouden. Daarna wordt het ingestelde verwarmingsprofiel weer geactiveerd. In handmatig bedrijf blijft de temperatuur tot de volgende handmatige wijziging behouden.

• Boostfunctie:druk kort op de boosttoets (G) om de boostfunc- tie voor het snelle, kortstondige verwarmen van de radiator te ac- tiveren door de kraan te openen. Daardoor wordt direct een aange- naam warmtegevoel in het vertrek bereikt.116 Batterijen vervangen 9 Batterijen vervangen Als het symbool voor lege batterijen

) op het display of in de app ver- schijnt, dient u de verbruikte batterijen te vervangen door twee nieuwe batte- rijen van het type LR6/mignon/AA. Let daarbij op de juiste polariteit van de batterijen. Ga als volgt te werk om nieuwe batte- rijen te plaatsen:

• Open het batterijvak (B) door het batterijvakdeksel naar beneden weg te trekken (zie afbeelding).

• Verwijder de batterijen.

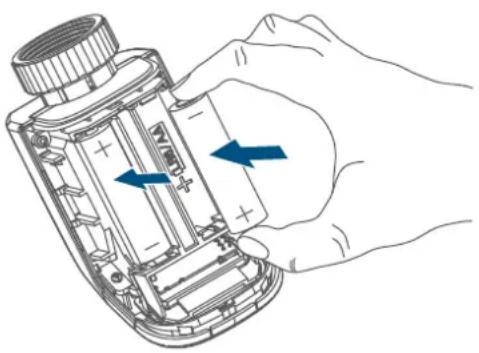

• Plaats twee nieuwe 1,5V-batterij- en van het type LR6/mignon/AA in de batterijvakken. Let hierbij op de juiste polariteit, zoals aangegeven. Afbeelding 9

• Let na het plaatsen van de batterij- en op de flitsvolgorde van het ledje (zie ‘10.4 Foutcodes en knipper- reeksen’ op pagina 118). Na het plaatsen van de batterijen voert de radiatorthermostaat eerst gedu- rende ca.2 seconden een zelftest en eventueel een adapteerbeweging uit. Daarna volgt de initialisatie. Tot slot verschijnt de testweergave: oranje en groen lichte op. 10 Storingen oplossen

10.1 Zwakke batterijen

Als de spanningswaarde dit toestaat, kan de radiatorthermostaat ook bij een lage batterijspanning worden gebruikt. Al naargelang de belasting kan, na een korte hersteltijd van de batterijen, eventueel weer meerdere keren een signaal worden gezonden. Als tijdens het zenden de spanning weer wegvalt, verschijnen het symbool voor lege batterijen ( Prg Offset AUTO MANU BOOST Mo Tu We Th Fr Sa Su

) en de foutcode aan het apparaat (zie ‘10.4 Foutcodes en knipperreeksen’ op pagina 118). Vervang in dat geval de lege batterijen door twee nieuwe (zie ‘9 Batterijen ver- vangen’ op pagina 116).

10.2 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, licht het ledje (D) bij het afsluiten van de mis- lukte overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie ‘13 Al- gemene instructies voor de draadloze werking’ op pagina 120). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,

• de ontvanger kan het commando niet uitvoeren (lastuitval, mechani- sche blokkering enz.) of

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentie- bereik van 868 MHz bedraagt de maxi- male zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden HomematicIP apparaten 100% conform de norm ontwikkeld en ge- produceerd. In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In be- paalde situaties kan dit bij de inbedrijf- stelling of eerste installatie van een systeem wel het geval zijn wanneer er meerdere en zendintensieve inleerpro- cessen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aange- geven door drie keer langzaam rood knipperen van het ledje en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na kor- te tijd (max. 1 uur) werkt het apparaat weer normaal.118 Storingen oplossen

) Batterijspanning laag Vervang de batterijen van het apparaat (zie ‘9 Batte- rijen vervangen’ op pagina 116). Batterijsymbool ( Prg Offset AUTO MANU BOOST Mo Tu We Th Fr Sa Su

) en --- Kraan werd in noodstand* gezet Vervang de batterijen van het apparaat (zie ‘9 Batte- rijen vervangen’ op pagina 116). *Als lege batterijen niet worden vervangen, stuurt de radiatorthermostaat naar een 'Kraan-noodstand' om te voorkomen dat het apparaat op grond van een te gering batterijvermogen de ingestelde temperatuur in het vertrek niet meer in stand kan houden. Af fabriek is een kraan-noodstand van 15% ingesteld. Antennesymbool ( PrgOffsetAUTOMANU BOOST Mo Tu We Th Fr Sa Su

) knip- pert Communicatiestoring naar het HomematicIP Access Point of het aan- geleerde apparaat Controleer de verbinding naar het HomematicIP Access Point of de aange- leerde apparaten. Slotsymbool ( Prg Offset AUTO MANU BOOST Mo Tu We Th Fr Sa Su

Bedieningsvergrendeling actief Deactiveer de bedienings- vergrendeling in de app. Kort oranje knipperen Draadloze overdracht/ zendpoging of configura- tiegegevens worden over- gedragen Wacht tot de overdracht beëindigd is. 1x lang groen branden Proces bevestigd U kunt met de bediening doorgaan. 1x lang rood oplichten Proces mislukt of du- ty-cycle-limiet bereikt Probeer het opnieuw (zie ‘10.2 Commando niet be- vestigd’ op pagina 116) of (zie ‘10.3 Duty cycle’ op pagina 117).119 Herstellen van de fabrieksinstellingen Kort oranje knipperen (om de 10 sec.) Inleermodus actief Voer ter bevestiging de laatste vier cijfers van het apparaatserienummer in (zie ‘6.1.2 Aanleren aan het accesspoint’ op pagina 108). Snel oranje knipperen Directe aanleermodus actief Activeer de inleermo- dus van het in te le- ren apparaat (zie ‘6.1.1 Direct inleren op een HomematicIP-apparaat’ op pagina 107). Kort oranje oplichten (na groene of rode ontvangst- melding) Batterijen leeg Vervang de batterijen (zie ‘9 Batterijen vervangen’ op pagina 116). 6x lang rood knipperen Apparaat defect Controleer de weergave in uw app of neem con- tact op met uw dealer. 1x oranje en 1x groen oplichten (na het plaatsen van de batterijen) Testindicatie Wanneer de testindicatie weer is gedoofd, kunt u doorgaan. Lang en kort oranje knip- peren (afwisselend) Actualisatie van de appa- raatsoftware (OTAU) Wacht totdat de update is beëindigd. 11 Herstellen van de fabrieksinstellingen De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren. Ga als volgt te werk om de fabrieksinstellingen van de wandthermostaat te120 Onderhoud en reiniging herstellen:

• Open het batterijvak (B) door het batterijvakdeksel naar beneden weg te trekken (zie afbeelding).

• Verwijder een batterij.

• Plaats de batterijen weer overeen- komstig de aangeven polariteit en druk daarbij tegelijkertijd op de systeemtoets (D). Houd de sys- teemtoets ingedrukt tot de led (D) snel oranje begint te knipperen.

• Laat de systeemtoets even los en houd ze vervolgens opnieuw inge- drukt totdat het oranje knipperen verandert in een groen oplichten.

• Laat de systeemtoets weer los om het herstel van de fabrieksinstellin- gen te voltooien. Het apparaat voert een herstart uit. 12 Onderhoud en reiniging Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat het onderhoud of reparaties over aan een vakman. Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini- gingen kan de doek licht met lauw wa- ter worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmid- delen. Deze kunnen de kunststof kast en opschriften aantasten. 13 Algemene instructies voor de draadloze werking De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kun- nen worden uitgesloten. Andere sto- rende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten. Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals lucht- vochtigheid en de bouwkundige situatie ter plekke een belangrijke rol. Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype HomematicIP HmIP-eTRV- B-2 in overeenstemming is met de richtlijn 2014/53/EU. De vol- ledige tekst van de EU-conformiteits- verklaring is beschikbaar op het vol- gende internetadres: www.homematic-ip.com 14 Verwijdering als afval Informatie over verwijdering als afval Dit symbool betekent dat het apparaat en de batterijen of accu’s niet mogen worden weggegooid met het huisvuil, restafval of in de gele vuilnisbak of zak. Om de gezondheid en het milieu te beschermen, bent u verplicht om het121 Technische gegevens product, alle elektronische onderdelen die bij de levering zijn inbegrepen en de batterijen ter correcte verwijdering naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elek- tronische apparaten of afgedankte batterijen te brengen. Ook distribu- teurs van elektrische en elektronische apparaten en batterijen zijn verplicht om gebruikte apparaten en batterijen gratis terug te nemen. Door ze gescheiden in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van af- gedankte elektrische en elektronische apparaten en afgedankte batterijen. U bent verplicht om afgedankte bat- terijen en accu’s die niet to de AEEA behoren, daarvan te scheiden voordat u ze inlevert bij een inzamelpunt, en ze dan ook gescheiden in te leveren bij de lokale inzamelpunten. Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur. Conformiteitsinformatie De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uit- sluitend bestemd voor de desbe- treende autoriteiten. Het is geen garantie voor bepaalde eigen- schappen. Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer. 15 Technische gegevens Apparaatcode:122 Technische gegevens HmIP-eTRV-B-2 Voedingsspanning: 2x 1,5 V LR6/mignon/AA Stroomopname: 100 mA max. Levensduur batterijen: 2 jaar (typ.) Beschermingsgraad: IP20 Verontreinigingsgraad: 2 Omgevingstemperatuur: 0 tot 50 °C Afmetingen (b x h x d): 57 x 68 x 102 mm Gewicht: 185 g (incl. batterijen) Zendfrequentieband: 868,0-868,6 MHz 869,4-869,65 MHz Max. zendvermogen: 10 dBm Ontvangersklasse: SRD class 2 Typisch bereik in het vrije veld: 250 m Duty cycle: < 1% per h / < 10% per h Softwareklasse: klasse A Werkwijze: type 1 Aansluiting: M30 x 1,5 mm Stelkracht: > 80 N Slaglengte kraan: 4,3 ± 0,3 mm Maximale slagpositie: 14,3 ± 0,3 mm Minimale slagpositie: 10,0 ± 0,3 mm Technische wijzigingen voorbehouden.Kostenloser Download der HomematicIP App! Free download of the HomematicIP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de
