FUBE50015 - Alarmsysteem ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze afstandsbediening voor alarmsysteem
Merk	ABUS
Model	FUBE50015
Frequentie	868,6625 MHz
Zendvermogen	10 mW (versterkeruitgang)
Display	8 status-LED's (rood/groen)
Vrije veldbereik	ca. 200 m
Binnenhuisbereik	Variabel afhankelijk van omgevingsomstandigheden
Voeding	Lithiumbatterij CR2450 3 V
Batterijspanningsdrempel	<2,4 V
Bedrijfstemperatuur	-10 °C tot +40 °C
Luchtvochtigheid	75% max. (geen condensatie)
Afmetingen (b x h x d)	36,2 x 62 x 17 mm
Gewicht	35 g
Beveiligingsniveau	2 (EN50131-1:2009)
Omgevingsklasse	II (EN50131-1:2009)
Hoofdfuncties	In-/uitschakelen alarmsysteem, statusindicatie, paniekfunctie, bediening van 868 MHz transceivers
Codeertechnologie	Rollende code (compatibel met Secvest FUAA50xxx en FU800x)
Onderhoud	Vervanging van de CR2450-batterij; vermijd contact met water
Reiniging	Afnemen met een droge, pluisvrije doek
Veiligheid	Rollende code tegen kopiëren, niet waterdicht
Reserveonderdelen en repareerbaarheid	CR2450-batterij vervangbaar; geen reserveonderdelen beschikbaar
Algemene informatie	Voldoet aan normen EN50131-1,3,5-3,6; richtlijnen RED, EMC, RoHS, WEEE, ErP, BT, algemene veiligheid
Softwareversie	V3.1 (weergegeven door LED's)

Veelgestelde vragen - FUBE50015 ABUS

Wat is het bereik van de afstandsbediening FUBE50015?

In een open veld is het bereik ongeveer 200 meter. Binnen hangt het af van de omgevingsomstandigheden (materialen, obstakels, enz.).

Welk type batterij gebruikt de afstandsbediening en hoe vervang ik deze?

De afstandsbediening gebruikt een CR2450 (lithium 3V). Open het compartiment, plaats de batterij met de juiste polariteit en sluit het. Alle LED's lichten kort op om correcte werking te bevestigen.

Hoe weet ik of de batterij bijna leeg is?

Wanneer de spanning onder 2,4 V daalt, geeft het systeem een waarschuwingsbericht 'Batterij bijna leeg'. Vervang de batterij dan snel.

Is de afstandsbediening compatibel met alle ABUS-systemen?

Ze is speciaal ontworpen voor de Secvest FUAA50xxx en FU800x systemen. Ze kan ook werken met de 868 MHz transceivers van de Secvest-serie.

Wat is de technologie van de rollende code?

Rollende code is een beveiligingstechnologie die de code bij elk gebruik wijzigt, waardoor onderschepping of klonen wordt voorkomen. Het is standaard ingeschakeld en kan worden uitgeschakeld voor compatibiliteit met oudere modellen.

Hoe schakel ik de rollende code uit?

Raadpleeg de handleiding (pagina's 61 e.v.) voor de uitschakelprocedure. Eenmaal uitgeschakeld, werkt de afstandsbediening als een FU8100 of FUBE50010-13.

Wat betekenen de LED's op de afstandsbediening?

De 8 LED's geven de systeemstatus aan: inschakelen, uitschakelen, alarm, enz. De bovenste twee LED's geven ook de softwareversie weer: rood voor de hoofdversie, groen voor de subversie.

Hoe controleer ik de softwareversie van de afstandsbediening?

Door de batterij te plaatsen of een toetscombinatie in te drukken, knipperen de bovenste twee LED's: rood voor de hoofdversie, groen voor de subversie.

Kan ik de afstandsbediening buitenshuis gebruiken?

De afstandsbediening is niet waterdicht. Vermijd direct contact met water of overmatige vochtigheid. Gebruik deze onder normale omstandigheden (temperatuur -10°C tot +40°C, vochtigheid ≤75%).

Hoe verwijder ik de afstandsbediening aan het einde van zijn levensduur?

Gooi hem niet bij het huisvuil. Volgens de WEEE-richtlijn 2012/19/EU moet u hem naar een inzamelpunt voor elektronisch afval brengen. De batterij moet worden verwijderd en apart worden gerecycled.

GEBRUIKSAANWIJZING FUBE50015 ABUS

[NL] Gebruikershandleiding ..... 31

[NL] Gebruikershandleiding ..... 31

[NL] Gebruikershandleiding ..... 31

[NL] Gebruikershandleiding ..... 31

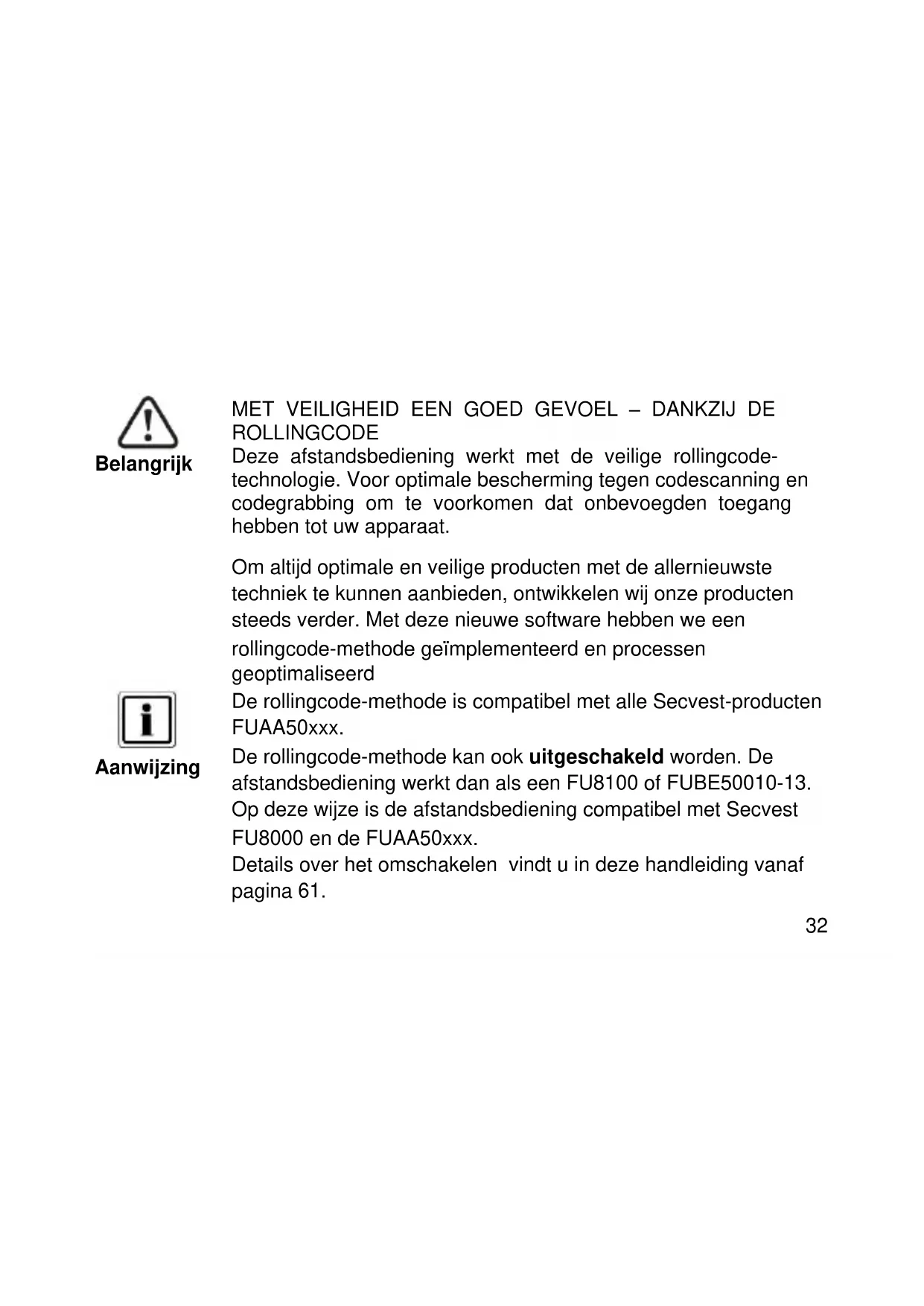

Deze afstandsbediening werkt met de veilige rollingcode-technologie. Voor optimale bescherming tegen codescanning en codegrabbing om te voorkomen dat onbevoegden toegang hebben tot uw apparaat.

Om altijd optimale en veilige producten met de allernieuwste techniek te kunnen aanbieden, ontwikkelen wij onze producten steeds verder. Met deze nieuwe software hebben we een rollingcode-methode geïmplementeerd en processen geoptimaliseerd

De rollingcode-methode is compatibel met alle Secvest-producten FUAA50xxx.

De rollingcode-methode kan ook uitgeschakeld worden. De afstandsbediening werkt dan als een FU8100 of FUBE50010-13.

Op deze wijze is de afstandsbediening compatibel met Secvest FU8000 en de FUAA50xxx.

Details over het omschakelen vindt u in deze handleiding vanaf pagina 61.

Voorwoord

Geachte klant,

Wij bedanken u voor de aankoop van deze afstandsbediening. Met dit toestel heeft u een product gekocht dat met de allernieuwste techniek is gebouwd.

Dit document heeft betrekking op de softwarestand V3.1 van de afstandsbediening. In deze gebruikershandleiding staan belangrijke aanwijzingen over de ingebruikname en de bediening. Bewaar de gebruikershandleiding zodat u deze later nog eens kunt raadplegen! Deze gebruikershandleiding hoort bij het product. Houd daar rekening mee wanneer u dit product doorgeeft aan derden.

Conformiteit

Hierbij verklaar ik, ABUS Security-Center GmbH & Co. KG, dat het type radioapparatuur FUBE50015 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.abus.com Artikelen zoeken FUBE50015/Downloads. De conformiteitsverklaring kan worden aangevraagd onder het volgende adres: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Beoogd gebruik

Neem de instructies en aanwijzingen in deze gebruikershandleiding in acht! Als u zich niet aan deze gebruikershandleiding houdt, vervalt uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor gevolgschade! Het gehele product mag niet gewijzigd of omgebouwd worden. De afstandsbediening is niet waterdicht. Vermijd direct contact met water! Er is alles aan gedaan om ervoor te zorgen dat de inhoud van deze aanwijzing correct is. De schrijver en/of ABUS Security-Center GmbH & Co. KG kunnen echter geen aansprakelijkheid aanvaarden voor verlies of schade, die door onjuiste bediening, oneigenlijk gebruik of door het niet in acht nemen van de veiligheidsaanwijzingen en waarschuwingen zijn veroorzaakt. De inhoud van deze gebruikershandleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

Aanwijzingen en informatie over het gebruik van de afstandsbediening vindt u aan het einde van de gebruikershandleiding. [vanaf pagina 61]

Aanwijzingen over de batterij

Het toestel wordt gevoed met 3V gelijkspanning uit een 3V CR123A-batterij. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen, dient u de volgende aanwijzingen in acht te nemen:

• Gooi de batterij niet bij het huishoudelijke afval.
• De batterij mag niet direct aan een warmtebron of zonlicht worden blootgesteld en niet op een plaats met een zeer hoge temperatuur worden bewaard.
• De batterij mag niet worden verbrand.
• De batterij mag niet met water in aanraking komen.
• De batterij mag niet uit elkaar gehaald, aangestoken of beschadigd worden.
• De batterijcontacten mogen niet kortgesloten worden.
• De batterij mag niet in de handen van kleine kinderen terechtkomen.
• De batterij is niet heroplaadbaar.

Verpakking

Houd het verpakkingsmateriaal buiten bereik van kinderen - verstikkingsgevaar

Afvoer

Afvoer volgens richtlijn WEEE 2012/19/EU

Dit product bevat waardevolle grondstoffen. Voer het product aan het einde van de levensduur af volgens de geldende wettelijke bepalingen. Het product samen met de accessoires moet binnen de EU verzameld en apart afgevoerd worden. Toestellen die zo gemarkeerd zijn, mogen niet met het gewone

huisvuil meegegeven worden. Neem contact op met uw distributeur of breng de producten naar het gemeentelijke verzamelpunt voor elektrisch afval.

Kenmerken

Deze afstandsbediening is bedoeld voor het in- en uitschakelen van alarmsysteem FUAA50xxx en FU800x. De momentele status van het alarmsysteem wordt op de afstandsbediening weergegeven. Het optioneel schakelen van de uitgang is mogelijk. De afstandsbediening beschikt over een overvalfunctie. De afstandsbediening kan ook worden gebruikt voor de besturing van 868 MHz transceivers uit het assortiment Secvest.

Technische gegevens

Radiofrequentie: 868,6625 MHz

Zendvermogen: max. 10 mW (versterkeruitgang)

Indicatie: 8 status-LEDs

Bereikt (gebouwen): afhankelijk van de omgevingsvoorwaarden

Voedingsspanning: lithium-batterij / CR 2450 Li-Mn 3V

Batterij foutmelding: <2,4V ('Batterij laag' drempel)

Bedrijfstemperatuur: -10^ C tot +40^ C

Luchtvochtigheid: max. 75% (niet condenserend)

Afmetingen (bxhxd): 36,2 x 62 x 17 mm

Gewicht: 35 g

Zekerheidsgraad: 2 (EN50131-1+A1:2009,§6)

Milieuklasse: II (EN50131-1+A1:2009,§7)

Standaards, conformiteit: EN50131-1, 3, 5-3, 6

EU-richtlijnen: RED: 2014/53/EU, EMC: 2014/30/EU RoHS: 2011/65/EU,

WEEE: 2012/19/EU, ErP: 2009/125/EG, laagspanning: 2014/35/EU, algemene

veiligheid: 2001/95/EG

Bediening

Batterij plaatsen en vervangen

Voordat de afstandsbediening kan worden gebruikt moet de batterij worden geplaatst. Bij het plaatsen van de batterij branden alle led- paren achtereenvolgens rood en groen en geven daarmee aan dat alle led's goed werken.

Softwareversie aflezen

Vervolgens wordt de softwareversie van de afstandsbediening aangegeven met de beide bovenste led's. De hoofdversie wordt aangegeven door het knipperen van de rode led, terwijl de subversie door het daarop volgende knipperen van de groene led wordt aangegeven.

Inlezen

Voer de stappen uit die in de gebruikershandleiding van de betreffende compatibele component zijn beschreven. De toets „*” kan worden gebruikt voor het „intern activeren” of voor het schakelen van een uitgang.

Details hierover vindt u eveneens in de gebruikershandleiding van de betreffende compatibele component.

Klantenservice en support

Eindverbruikers

Wanneer u vragen heeft kunt u contact opnemen met uw speciaalzaak of installateur.

Speciaalzaken/installateurs

Informatie over het product vindt u op onze website.
