GEBRUIKSAANWIJZING Jumbo JW108 OREGON SCIENTIFIC
De Batterijen Plaatsen 3
Remote Sensor ....3
Sensor Datatransmissie 4
Klok....4
Klokontvangst....4
De Klok Handmatig Instellen....5
Weersverwachting....5
Temperatuur....6
Voorzorgsmaatregelen 6
Ntwerpspecificatie....6
Over Oregon Scientific 7
EU Conformiteits Verklaring ....7

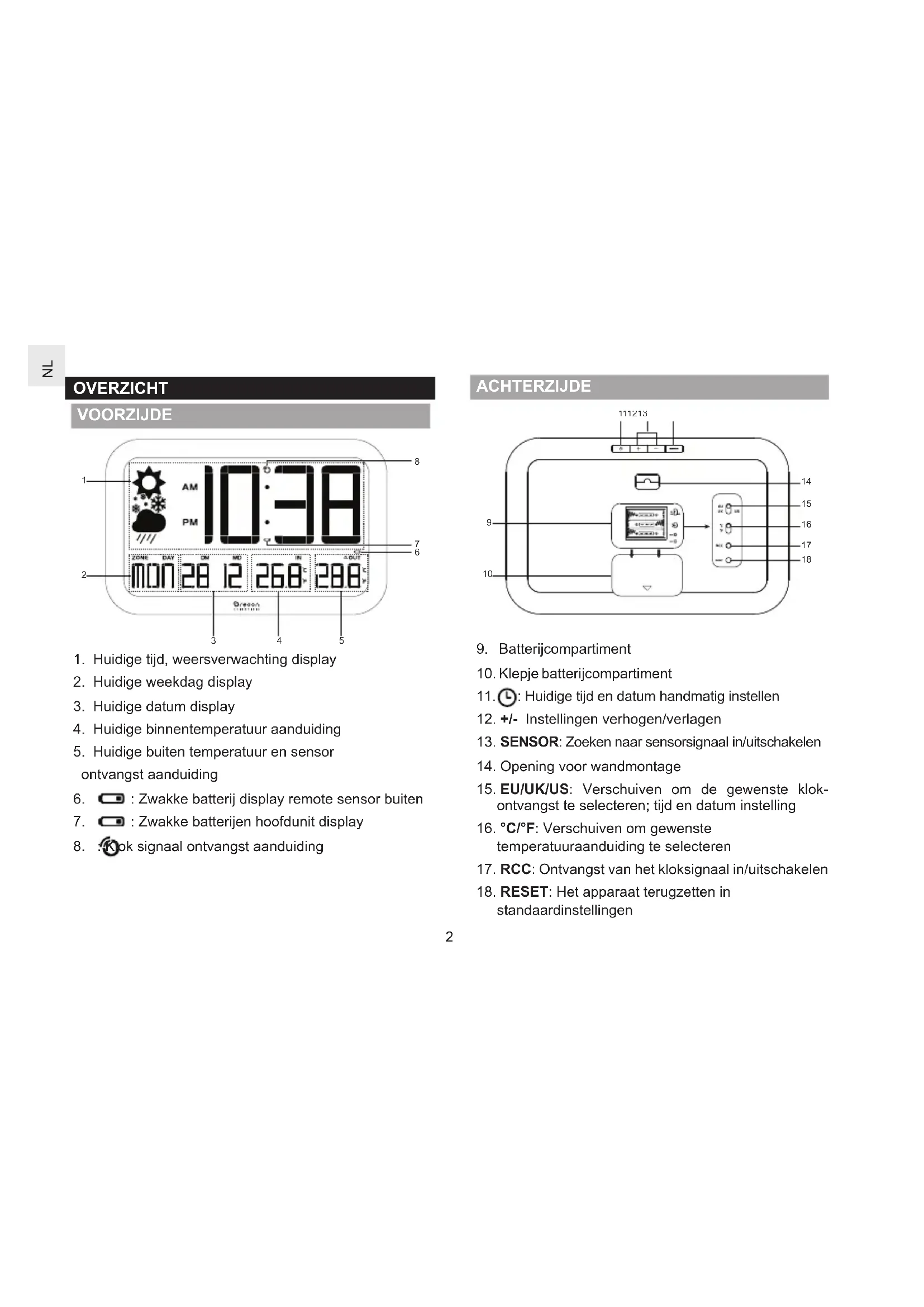

OVERZICHT

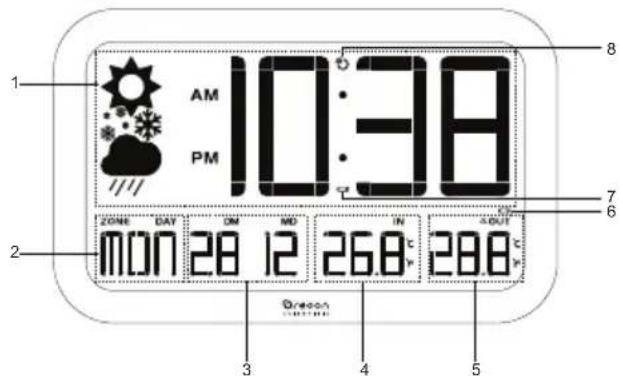

VOORZIJDE
- Huidige tijd, weersverwachting display
- Huidige weekdag display
- Huidige datum display
- Huidige binnentemperatuur aanduiding
- Huidige buiten temperatuur en sensor ontvangst aanduiding
- : Zwakke batterij display remote sensor buiten
- : Zwakke batterijen hoofdunit display
- :Kok signaal ontvangst aanduiding
ACHTERZIJDE
- Batterijcompartiment
- Klepje batterijcompartiment
- Ⓤ: Huidige tijd en datum handmatig instellen
- +/- Instellingen verhogen/verlagen
- SENSOR: Zoeken naar sensorsignaal in/uitschakelen
- Opening voor wandmontage
- EU/UK/US: Verschuiven om de gewenste klokontvangst te selecteren; tijd en datum instelling
- °C/°F: Verschuiven om gewenste temperatuuraanduiding te selecteren
- RCC: Ontvangst van het kloksignaal in/uitschakelen
- RESET: Het apparaat terugzetten in standaardinstellingen

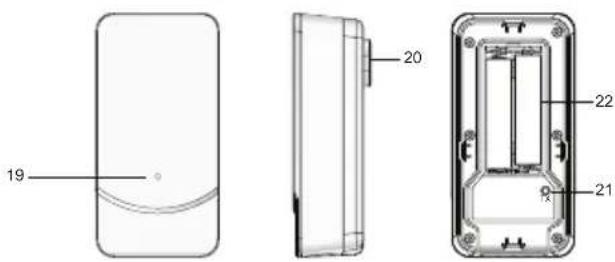

REMOTE SENSOR
20
22
21
- LED status indicator
- Opening voor wandmontage
- TX: Het apparaat terugzetten in standaardinstellingen
- Batterijcompartiment
OORBEREIDING
DE BATTERIJEN PLAATSEN
- Verwijder het batterijcompartiment.
- Plaatst de batterijen en let daarbij op de polariteit (+/-).
- Druk op RESET nadat u de batterijen vervangt.
| PLAATS | BETEKENIS |
| Klok venster Batterij hoofdunitzwak |
| Buitentemperatuurvenster | Sensor batterijenzwak |
REMOTE SENSOR
Het apparaat kan gegevens verzamelen van maximaal 1 sensor.
De sensor instellen:
- Open het batterijcompartiment.
- Druk dan op TX.
- Sluit het klepje van het batterijcompartiment.
- Monteer de sensor binnen 30 meter van de hoofdunit met behulp van de wandbevestiging.

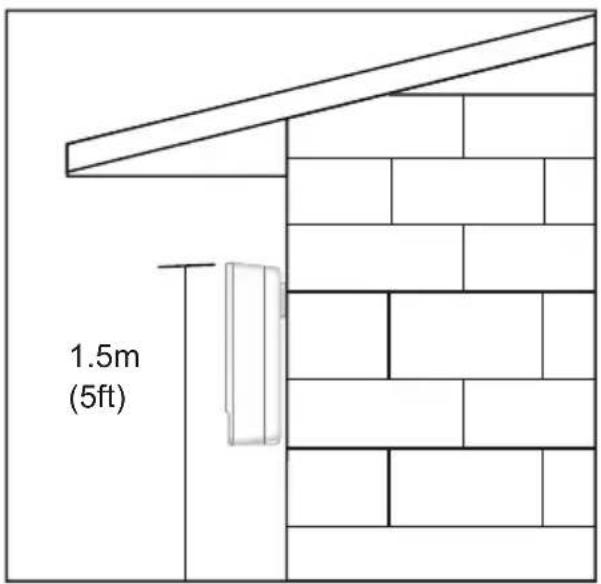

TIP De ideale plek voor optimale prestaties van de sensor is aan de buitenkant van de woning op een hoogte van niet meer dan 1,5 meter die beschut is tegen weersinvloeden, direct zonlicht of vocht.
NB Gebruik alkaline batterijen voor langdurig gebruik en lithium batterijen bij temperaturen onder het vriespunt.
SENSOR DATATRANSMISSIE
De sensor zoeken:
De toets SENSOR ingedrukt houden. Nogmaals ingedrukt houden om te stoppen met zoeken.
Het icoon van de sensor-ontvangst in het remote sensor-venster toont de status:
| Scherm display Beschrijving |
| De hoofdunit zoekt sensor(en). |
| Het kanaal is gevonden. |
| De sensor kan niet gevonden worden. |
TIP Het zendbereik kan variëren, afhankelijk van vele factoren. Wellicht moet u experimenteren met verschillende locaties om de beste resultaten te krijgen.
KLOK
KLOKONTVANGST
Deze klok is ontworpen om de tijd automatisch te synchroniseren met een kloksignaal.
Verschuiven om de gewenste regio te selecteren (EU/UK/US).
| Regio | Signaal |
| EU (Europa) DCF | |
| UK (Verenigd Koninkrijk) | MSF |
| US (Verenigde Staten) | WWVB |
Kloksignaal ontvangst indicator:
| Scherm display Beschrijving |
 | Zoeken naar kloksignaal |
 | Uitstekend signaal |
 | Zwak signaal |
 | Geen kloksignaal |
NB Het duurt 2-10 minuten om het kloksignaal te ontvangen. Als het signaal zwak is, kan het tot 24 uur duren om een geldig signaal te ontvangen.
Het signaalontvangst aan-/uitzetten:
De toets RCC ingedrukt houden.
DE KLOK HANDMATIG INSTELLEN
- De toets RCC in het batterijcompartiment ingedrukt houden om ontvangst van het kloksignaal uit te schakelen.
- De toets Ⓛ ingedrukt houden.
- Druk op +/- om de instellingen te wijzingen.
- De toets Ⓛ indrukken om te bevestigen.
- De toets +/- een keer indrukken of ingedrukt houden om de instellingen te veranderen. Voor de EU/ VK compenseert de tijdzone maximaal +/- 23 uur
van het ontvangen kloksignaal. Voor de VS is de instelling van de tijdzone 0 (P), 1 (M), 2 (C), 3 (E).
- De toets Ⓤ indrukken om te bevestigen.
- De volgorde van instellingen is: 12/24-uurs notatie, uur, minuut, jaar, kalenderindeling (dag-maand / maand-dag), maand, dag en taal.
- De toets +/- een keer indrukken of ingedrukt houden om de instellingen te veranderen.
NB De taalopties zijn Engels (E), Spaans (S), Italiaans (I), Duits (D) en Frans (F).
WEERSVERWACHTING
Dit apparaat voorspelt het weer voor de volgende 12 uur binnen een straal van 30-50 km.
| Scherm display Beschrijving |
 | Zonnig |
 | Bewolkt |
 | Regenachtig |
 | Sneeuw |
TEMPERATUUR
Standaard temperatuureenheid selecteren:
- Verschuif in het batterijcompartiment van het apparaat naar °C of °F.
VOORZORGSMAATREGELEN
- Stel het apparaat niet bloot aan extreme schokken, stof, temperaturen of vochtigheid.
- De ventilatieopeningen niet bedekken met kranten, gordijnen, enz.
- Het apparaat niet in water onderdompelen. water op het apparaat terecht komt, onmiddellijk afdrogen met een zachte, pluisvrije doek.
- Het apparaat niet schoonmaken met schurende of bijtende stoffen.
- Niet met de interne onderdelen van het knoeien. Dit doet de garantie vervallen.
- Gebruik alleen nieuwe batterijen. Gebruik oude en nieuwe batterijen niet door elkaar.
- Afbeeldingen in deze handleiding kunnen afwijken van het feitelijke apparaat.
- Bij het weggooien van dit product, ervoor zorgen dat het gescheiden wordt ingezameld voor een speciale behandeling, en niet als huishoudelijk afval.
- Plaatsing van dit product op bepaalde soorten hout kan leiden tot schade aan de laklaag waarvoor Oregon Scientific niet aansprakelijk is. Lees instructies van de fabrikant van het meubilair voor informatie over onderhoud.
-
De inhoud van deze handleiding mag niet worden overgenomen zonder toestemming van de fabrikant.
-
Gooi lege batterijen niet bij het normale huisvu Dergelijk afval moet worden ingezameld voor speciale behandeling.
- Let op: sommige apparaten zijn voorzien van een batterijstrip. Verwijder deze strip uit het batterijcompartiment voor het eerste gebruik.
NB De technische specificaties van dit product en de inhoud van de handleiding zijn onderhevig aan verandering zonder voorafgaande kennisgeving.
Als NB Functies en accessoires zijn niet in alle landen beschikbaar. Voor meer informatie kunt u contact opnemen met uw plaatselijke verkooppunt.
NTWERPSPECIFICATIE
apparaat
| TYPE BESCHRIJVING | |
| HOOFDUNIT |
| L x B x H 390 x 243 x 25 mm | (15.3 x 9.57 x 0.98 in) |
| Gewicht 1052 g (37.1 gram) | zonder batterij |
| Werkbereik -5 °C tot 50 °C de | (-5,00 °C tot 50,00 °C) |
| Tijdnotatie 24/12 uur met | AM/PM |
| Temperatuur formaat | °C/°F |
| Datumnotatie | MM:DD/DD:MM |
| Dag van de week display | Engels/Frans/Duits/ Spaans/Italiaans |
| Voeding 3 x UM-3 (AA) 1.5 V batterijen |
| REMOTE UNIT |
| L x B x H 94.5 x 48 x 27 mm(3.72 x 1.89 x 1.06 in) |
| Gewicht 44 g (1.55 gram) | zonder batterij |
| Zendbereik 30 meter onbelemmerd |
| Thermische amplitude -20 °C tot 60 °C(-4 °F tot 140 °F) |
| Voeding 2 x UM-4 (AAA) | 1,5 V batterijen |
| Spatbestendig standaard | JIS-3 |
OVER OREGON SCIENTIFIC
Bezoek onze website www.oregonscientific.com voor meer informatie over de producten van Oregon Scientific.
SMocht u vragen hebben, neem dan contact op met onze klantenservice op info@oregonscientific.com.
Oregon Scientific Global Distribution Limited behou-
zich het recht voor enige inhoud, bepalingen en
voorwaarden in deze gebruikershandleiding te
interpreteren en deze te allen tijde naar eigen inzicht
en zonder voorafgaande kennisgeving te wijzigen.
Met dien verstande dat, indien er enige inconsistentie
bestaat tussen de Engelstalige versie en een versie
in enige andere taal, de Engelse versie bindend is.
Bij deze verklaart Oregon Scientific dat deze Jumbo Wandklok (Model: JW108) voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijn 2004/108/EC. Een kopie van de getekende en gedateerde Conformiteits verklaring is op verzoek beschikbaar via onze Oregon Scientif klanten service.
LANDENDIE ZIJNONDERWORPEN AAN RTT&E
Alle EU landen, Zwitserland
en Noorwegen
